KBT23001SK - Réfrigérateur ZANKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Réfrigérateur ZANKER KBT23001SK, capacité de 230 litres, classe énergétique A+, dimensions 55 x 60 x 175 cm.
Utilisation	Conçu pour un usage domestique, idéal pour la conservation des aliments frais et des boissons.
Maintenance et réparation	Nettoyage régulier des surfaces intérieures et extérieures recommandé, vérification des joints de porte pour assurer une bonne étanchéité.
Sécurité	Équipé d'un système de protection contre les surcharges électriques, ne pas obstruer les grilles de ventilation.
Informations générales	Garantie de 2 ans, service après-vente disponible, instructions d'utilisation incluses dans le manuel.

FOIRE AUX QUESTIONS - KBT23001SK ZANKER

Le réfrigérateur ZANKER KBT23001SK ne refroidit pas suffisamment, que faire ?

Vérifiez que la température est correctement réglée. Assurez-vous que les ventilations à l'arrière ne sont pas obstruées et que le réfrigérateur est à niveau. Évitez de surcharger le réfrigérateur, car cela peut entraver la circulation de l'air.

Il y a de la glace qui s'accumule dans le congélateur, que dois-je faire ?

Dégivrez le congélateur si l'accumulation de glace est importante. Assurez-vous que la porte du congélateur se ferme correctement et qu'il n'y a pas de fuites d'air. Vérifiez également si les joints de porte sont en bon état.

Le réfrigérateur fait un bruit inhabituel, est-ce normal ?

Des bruits tels que des bourdonnements ou des cliquetis peuvent être normaux en fonction du modèle. Cependant, si le bruit est fort ou persistant, vérifiez que le réfrigérateur est bien de niveau et que rien ne vibre à l'intérieur.

Comment nettoyer l'intérieur du réfrigérateur ZANKER KBT23001SK ?

Débranchez le réfrigérateur et retirez tous les aliments. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez d'utiliser des produits abrasifs qui pourraient endommager les surfaces.

Le réfrigérateur ne s'allume pas, que faire ?

Vérifiez si le réfrigérateur est bien branché à une prise fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de commande pour ajuster la température. Référez-vous au manuel d'utilisation pour connaître les réglages recommandés pour la conservation des aliments.

Y a-t-il une garantie pour le réfrigérateur ZANKER KBT23001SK ?

Oui, ce modèle est généralement livré avec une garantie d'un an. Vérifiez les détails de la garantie dans le manuel d'utilisation ou contactez le revendeur.

Comment éviter les mauvaises odeurs dans le réfrigérateur ?

Nettoyez régulièrement l'intérieur du réfrigérateur et vérifiez les aliments périmés. Vous pouvez placer un ouvert de bicarbonate de soude dans le réfrigérateur pour absorber les odeurs.

MODE D'EMPLOI KBT23001SK ZANKER

Notice d'utilisation

Réfrigérateur/congélateur

Kühl-Gefrierschrank

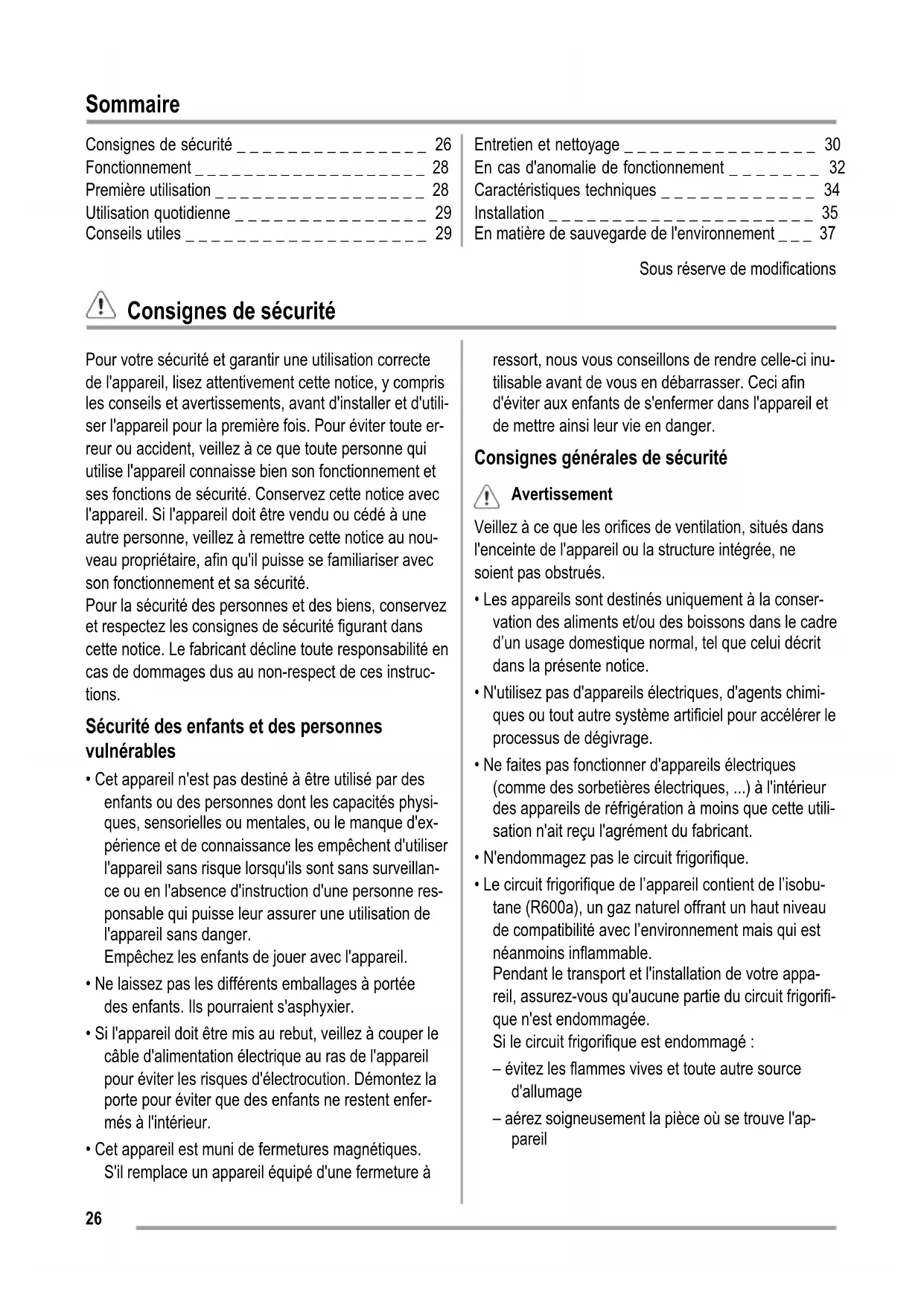

Inhoud

Consignes de sécurité	26
Fonctionnement	28
Première utilisation	28
Utilisation quotidienne	29
Conseils utiles	29

Entretien et nettoyage	30
En cas d'anomalie de fonctionnement	32
Caractéristiques techniques	34
Installation	35
En matière de sauvegarde de l'environnement	37

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à

ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Consignes générales de sécurité

Avertissement

Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.
• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
• Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du fabricant.
• N'endommagez pas le circuit frigorifique.
• Le circuit frigorifique de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.
  Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée.
  Si le circuit frigorifique est endommagé :
• évitez les flammes vives et toute autre source d'allumage
• aérez soigneusement la pièce où se trouve l'appareil

- Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endommagé, il peut causer un court circuit, un incendie et/ou une électrocution.

Avertissement Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doivent être effectuées que par un professionnel qualifié.

1. Ne branchez pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un incendie.
3. Vérifiez que la prise murale de l'appareil est accessible.
4. Ne débranchez pas l'appareil en tirant sur le câble.
5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou d'incendie.

6. Votre appareil ne doit pas être utilisé sans le diffuseur de l'ampoule d'éclairage. ^6) pour l'éclairage intérieur.

7. Cet appareil est lourd. Faite attention lors de son déplacement.

8. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau).
9. Évitez une exposition prolongée de l'appareil aux rayons solaires.
10. Les ampoules ^7) utilisées dans cet appareil sont des ampoules spécifiques destinées uniquement à un usage sur des appareils ménagers. Elles ne sont pas adaptées à l'éclairage d'une habitation.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. 8)
• Un produit décongelé ne doit jamais être recongelé.

6) Si l'appareil est équipé d'un diffuseur d'éclairage.

7) Si l'ampoule d'éclairage est prévue.

8) Si l'appareil est sans givre.

• Conservez les aliments emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions respectives.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.
• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

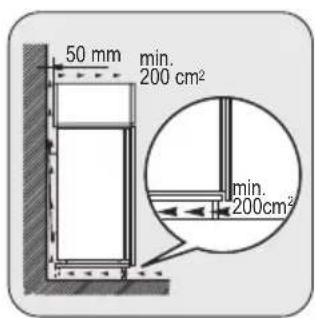

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. ^9)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.
• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Première utilisation

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

Protection de l'environnement

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole 📋 sont recyclables.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps.

Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir plus de froid.

Important Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C. Si cela se produit, repositionnez le thermostat sur un réglage plus chaud.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment.

Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).

La décongélation

Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération.

Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.

Conseils utiles

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'éva-

Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment congélateur.

Important N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur.

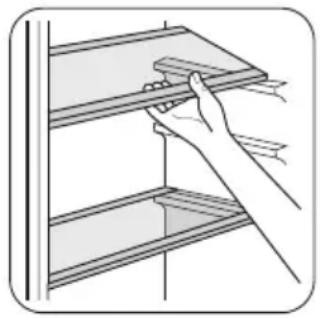

Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.

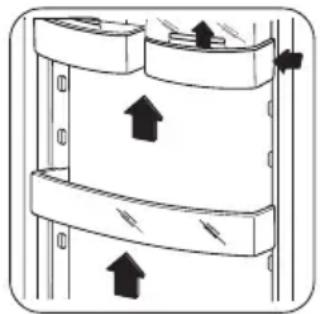

Emplacement des balconnets de la porte

Selon la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Pour les ajuster, procédez comme suit :

tirez progressivement sur le balconnet dans le sens des flèches pour le déga- ger, puis repositionnez-le selon vos besoins.

porateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur.
• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.
• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).

Entretien et nettoyage

Attention débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches ;
• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments
• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au magasin ;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;
• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.
• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés.
• respecter la durée de conservation indiquée par le fabricant.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

- Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
  • Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

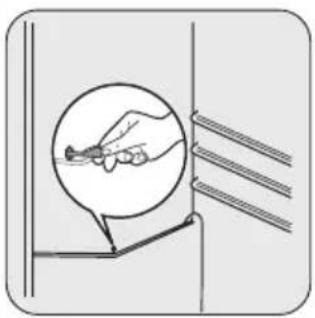

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.

Dégivrage du congélateur

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur.

Important Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.
2. Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
3. Laissez la porte ouverte.
4. Le dégivrage terminé, épongez et séchez bien l'intérieur, et remettez le bouchon.
5. Mettez l'appareil en fonctionnement.
6. Réglez le thermostat pour obtenir plus de froid et faites fonctionner l'appareil pendant deux ou trois heures en utilisant ce réglage.
7. Replacez les produits surgelés ou congelés dans le compartiment.

Important N'utilisez en aucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur. N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recommandés par le fabricant pour accélérer le dégivrage de votre appareil. Une élévation de la température des denrées congelées, pendant la décongélation, peut réduire leur durée de conservation.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments
• dégivrez ^10) et nettoyez l'appareil et tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

En cas d'anomalie de fonctionnement

Pendant le fonctionnement de l'appareil, des dysfonctionnements minimes mais gênants peuvent se produire, qui n'exigent cependant pas l'intervention d'un technicien. Le tableau suivant vous donne les informations vous permettant d'éviter les frais de réparation inutiles.

Important L'appareil produit certains bruits lorsqu'il fonctionne (compresseur et bruits de circulation). Cela est normal.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

Important L'appareil fonctionne de façon discontinue. L'arrêt du compresseur ne signifie donc pas l'absence de courant électrique. C'est pourquoi vous ne devez jamais toucher les parties électriques de l'appareil avant de couper le courant.

Anomalie Cause possible Remède
Le compresseur fonctionne en continu	Cela peut être dû à un mauvais réglage de la température	Sélectionnez une température plus élevée
La porte ne ferme pas hermétique-ment ou n'est pas correctement fermée		Vérifiez que les portes ferment correctement et que les joints sont en bon état et propres
	La porte a été ouverte trop souvent	Ne laissez pas la porte ouverte plus longtemps que nécessaire
Les aliments introduits dans l'appa-reil étaient trop chauds		Laissez refroidir les aliments à tempé-rature ambiante avant de les stocker
La température ambiante du local où est installé l'appareil est trop élevée pour permettre un fonctionnement optimal		Veillez à respecter la température idéale (classe climatique) dans la piè-ce où est installé l'appareil
De l'eau s'écoule sur la pla-que arrière du compartiment réfrigérateur	Pendant le dégivrage automatique, le givre fond sur la plaque arrière	Ce phénomène est normal
De l'eau s'écoule dans le compartiment réfrigérateur	La gouttière d'évacuation de l'eau de dégivrage est obstruée.	Nettoyez la gouttière d'évacuation
Des produits empêchent l'eau de s'écouler dans le réservoir d'eau		Réagencez les produits de sorte qu'ils ne touchent pas la plaque arrière
De l'eau coule sur le sol L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compresseur		Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille.	Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Remplacement de l'ampoule".
La température à l'intérieur du compartiment réfrigérateur est trop élevée	Cela peut être dû à un mauvais réglage de la température	Sélectionnez une température plus basse
La porte ne ferme pas hermétique-ment ou n'est pas correctement fermée		Vérifiez que la porte ferme correctement et que le joint est en bon état et propre
Les aliments introduits dans l'appa-reil étaient trop chauds		Laissez refroidir les aliments à température ambiante avant de les stocker
Trop de produits frais ont été intro-duits dans l'appareil		Introduisez de plus petites quantités d'aliments à réfrigérer en même temps.
L'air froid ne circule pas dans l'appa-reil.		Faites circuler l'air froid
La température du réfrigérateur est trop basse	Cela peut être dû à un mauvais réglage de la température	Sélectionnez une température plus élevée
Il y a trop de givre et de glace Les produits ne sont pas correctement emballés		Emballiez les produits de façon plus adaptée
Les portes ne sont pas correctement fermées ou ne ferment pas de façon hermétique		Vérifiez que les portes ferment correctement et que les joints sont en bon état et propres
Cela peut être dû à un mauvais réglage de la température		Sélectionnez une température plus élevée
La température à l'intérieur du compartiment congélateur est trop élevée	Cela peut être dû à un mauvais réglage de la température	Sélectionnez une température plus basse
La porte ne ferme pas hermétique-ment ou n'est pas correctement fermée		Vérifiez que la porte ferme correctement et que le joint est en bon état et propre
Trop de produits frais ont été intro-duits dans l'appareil		Introduisez de plus petites quantités d'aliments à congeler en même temps.
Les aliments introduits dans l'appa-reil étaient trop chauds		Laissez refroidir les aliments à température ambiante avant de les stocker.
Les produits à congeler sont placés trop près les uns des autres		Placez les produits de façon à ce que l'air puisse circuler entre eux
La température à l'intérieur du congélateur est trop bas-se	Cela peut être dû à un mauvais réglage de la température	Sélectionnez une température plus élevée
Anomalie Cause possible Remède
L'appareil ne fonctionne pas du tout. L'appareil ne refroidit pas du tout. Ni la réfrigération ni l'éclairage ne fonctionne	L'appareil peut être mis à l'arrêt Mettez	l'appareil en fonctionnement
L'appareil n'est pas correctement	branché	Branchez correctement l'appareil
L'appareil n'est pas alimenté électriquement		Vérifiez l'alimentation électrique en branchant un autre appareil électrique sur la prise
La prise n'est pas alimentée (es-sayez de brancher un autre appareil sur la prise)		Faites appel à un électricien qualifié

Remplacement de l'ampoule

Pour remplacer l'ampoule, suivez les instructions ci-dessous :

1. Débranchez l'appareil.
2. Dévissez la vis du diffuseur.
3. Décrochez l'élément mobile en appuyant dessus comme illustré.
4. Remplacez l'ampoule par un modèle de puissance identique, spécifiquement conçu pour les appareils électroménagers (la puissance maximale est indiquée sur le diffuseur).

5. Refixez le diffuseur.

6. Serrez la vis du diffuseur.

7. Rebranchez l'appareil.
8. Ouvrez la porte et vérifiez si l'ampoule fonctionne.

Caractéristiques techniques

Dimensions de la niche d'encastrement
Hauteur 1446 mm
Largeur 560 mm
Profondeur 550 mm
Temps de levée 20 h
Tension 230-240 V
Fréquence 50 Hz

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette énergétique.

Installation

Emplacement

Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

Classe climatique	Température ambiante
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives communautaires.

Réversibilité de la porte

Le sens d'ouverture de la porte est orienté vers la droite. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :

• Desserrez la goupille supérieure et retirez l'entretoise.
• Retirez le pivot supérieur et la porte supérieure.

• Desserrez la charnière intermédiaire.

• Retirez la porte inférieure.

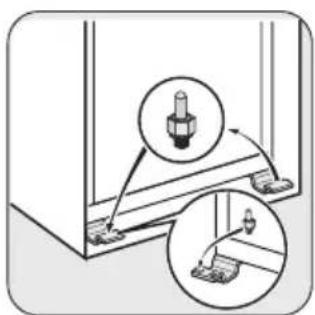

• Desserrez le pivot inférieur.

Sur le côté opposé :

• Installez le pivot inférieur.
• Installez la porte inférieure.
• Serrez la charnière intermédiaire.
• Installez la porte supérieure.
• Serrez l'entretoise et le pivot supérieur.

Conditions requises en matière de circulation d'air

50 mm min. 200 cm² min. 200cm²

Veillez à garantir une circulation d'air suffisante à l'arrière de l'appareil.

540 50 3 2 1

Vérifiez que l'espace libre derrière l'appareil est de :

Profondeur 50 mm

Largeur 540 mm

Important Le cache de la charnière inférieure (dans le sachet des accessoires) garantit une distance correcte entre l'appareil et le meuble de cuisine.

Attention Assurez-vous que le câble d'alimentation ne sera pas coincé.

Procédez comme suit.

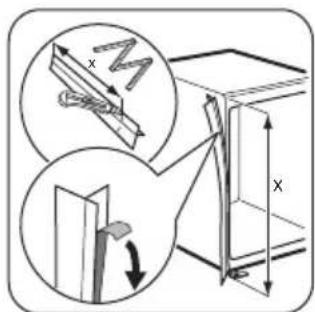

Si nécessaire, coupez la bande isolante adhésive et appliquez-la sur l'appareil, comme illustré sur le schéma.

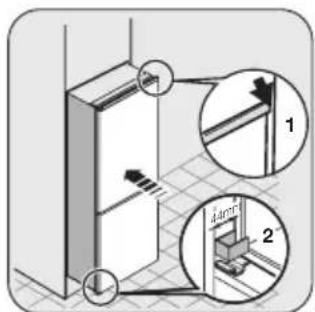

La distance entre la partie inférieure du meuble et l'appareil ne doit pas être inférieure à 44 mm. Installez l'appareil dans son emplacement.

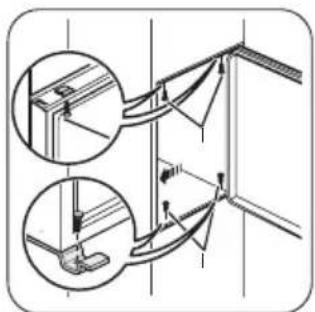

Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.

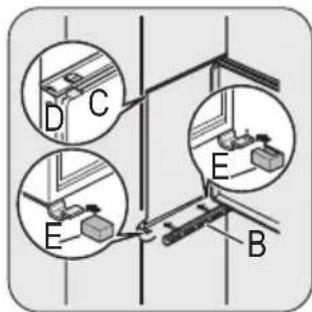

Retirez la pièce correcte du cache-charnière (E).

Fixez les caches (C, D) aux pattes de fixation et dans les trous des charnières.

Installez la grille de ventilation (B).

Fixez les cache-charnières (E) à la charnière.

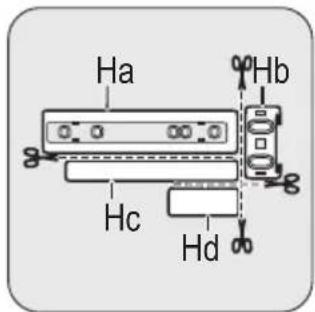

Détachez les pièces Ha, Hb, Hc et Hd

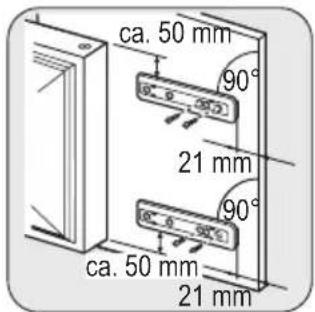

ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

Installez la pièce Ha sur la partie interne du meuble.

Ha Hc

Appliquez la pièce Hc sur la pièce Ha.

Ouvrez la porte de l'appareil et celle du meuble de cuisine à 90°.

Introduisez la petite pièce carrée (Hb) dans le rail (Ha).

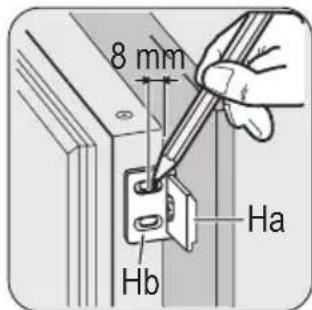

Maintenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous.

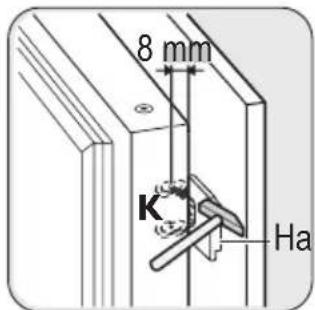

Enlevez les supports et marquez l'emplacement du clou (K) à une distance de 8 mm à partir du bord externe de la porte.

Replacez la petite pièce carrée sur le rail et fixez-la à l'aide des vis fournies.

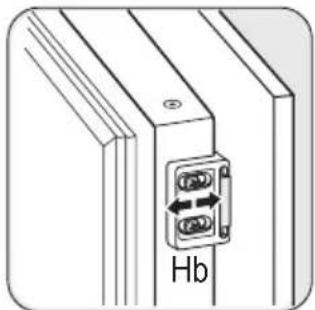

Alignez la porte de l'appareil et celle du meuble avec l'écartement des fentes de la pièce Hb.

Hb Hd

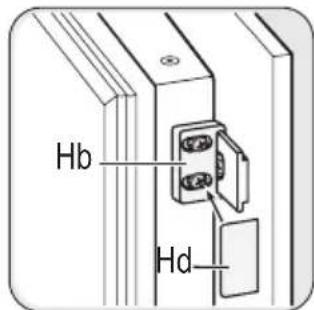

Appliquez la pièce Hd sur la pièce Hb.

Procédez à un dernier contrôle pour vous assurer que :

• Toutes les vis sont serrées.
- Le joint d'étanchéité magnétique est solidement fixé.

Important Si la température ambiante est basse (en hiver, par exemple), la taille du joint diminue.

Inversement, si la température ambiante augmente, la taille du joint augmente.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à

cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Inhalt
