Caractéristiques techniques	Cuisinière à gaz avec 4 foyers, table en verre trempé, four à gaz, capacité 60L
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Poids	Environ 40 kg
Type de gaz	Gaz naturel ou propane (kit de conversion inclus)
Utilisation	Idéale pour la cuisson quotidienne, avec des foyers de différentes puissances pour s'adapter à tous les types de plats
Entretien	Nettoyage facile grâce à la surface en verre, grilles amovibles pour un accès facile
Sécurité	Système de sécurité avec coupure de gaz en cas d'extinction de la flamme
Garantie	2 ans de garantie constructeur
Informations générales	Compatible avec les cuisines modernes, design élégant et fonctionnel

FOIRE AUX QUESTIONS - ZGG62413WA ZANUSSI

Comment allumer le gaz sur la cuisinière ZANUSSI ZGG62413WA ?

Pour allumer le gaz, tournez le bouton de commande de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage, puis appuyez sur le bouton pour libérer le gaz. Utilisez une allumette ou un allume-gaz pour enflammer le gaz.

Que faire si la flamme de ma cuisinière ZANUSSI ZGG62413WA est trop faible ?

Si la flamme est trop faible, vérifiez que le brûleur est propre et qu'il n'y a pas de débris obstruant les orifices. Assurez-vous également que le gaz arrive correctement. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer la surface de la cuisinière ZANUSSI ZGG62413WA ?

Pour nettoyer la surface, utilisez un chiffon doux et humide avec un détergent doux. Évitez les nettoyants abrasifs ou les éponges rugueuses qui pourraient rayer la surface.

Pourquoi ma cuisinière ZANUSSI ZGG62413WA fait-elle un bruit étrange ?

Un bruit étrange peut être causé par des pièces desserrées ou par des objets en contact avec les brûleurs. Vérifiez que toutes les grilles et les brûleurs sont bien en place. Si le bruit continue, il est recommandé de faire inspecter l'appareil par un professionnel.

Comment régler la température des brûleurs sur la cuisinière ZANUSSI ZGG62413WA ?

Pour régler la température, tournez le bouton de commande du brûleur dans le sens des aiguilles d'une montre pour augmenter la chaleur et dans le sens inverse pour la diminuer. Chaque brûleur a une échelle de chaleur indiquée sur le panneau de commande.

Que faire si la cuisinière ZANUSSI ZGG62413WA ne s'allume pas du tout ?

Vérifiez si l'appareil est correctement branché à l'alimentation électrique et si le gaz est ouvert. Si tout semble en ordre, consultez le manuel d'utilisation ou contactez un technicien pour une assistance supplémentaire.

Comment savoir si les brûleurs de ma cuisinière ZANUSSI ZGG62413WA sont correctement installés ?

Assurez-vous que chaque brûleur s'emboîte correctement et que les grilles sont bien positionnées. Les brûleurs doivent être stables et ne pas bouger facilement. Si vous avez des doutes, consultez le manuel d'utilisation pour des instructions sur l'installation.

Y a-t-il des accessoires spécifiques recommandés pour la cuisinière ZANUSSI ZGG62413WA ?

Oui, il est recommandé d'utiliser des casseroles et poêles compatibles avec les cuisinières à gaz, de préférence en acier inoxydable ou en fonte, pour une meilleure conduction de la chaleur.

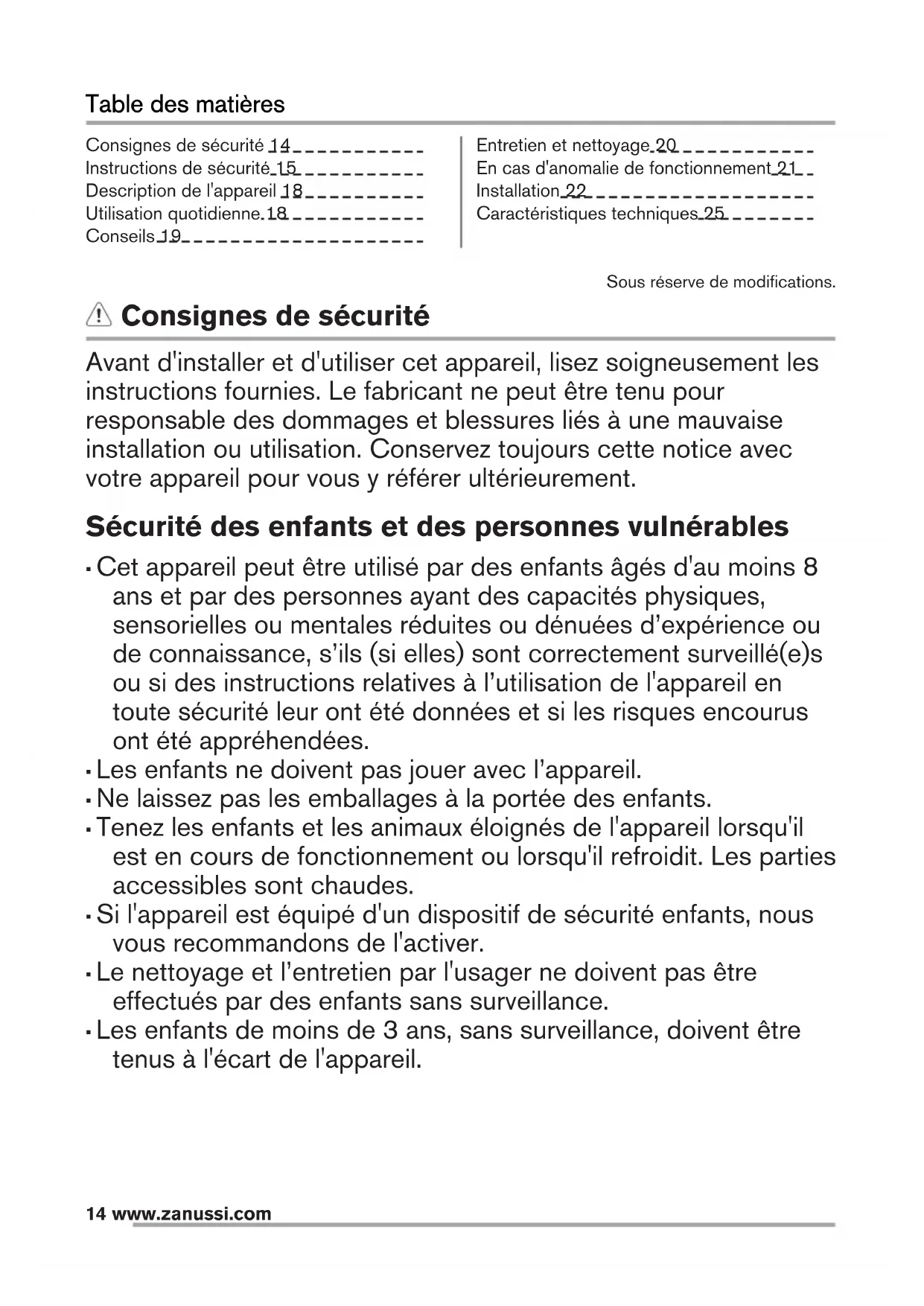

MODE D'EMPLOI ZGG62413WA ZANUSSI

Consignes de sécurité 14
Instructions de sécurité 15
Description de l'appareil 18
Utilisation quotidienne.18
Conseils 19

Entretien et nettoyage.20
En cas d'anomalie de fonctionnement 21
Installation 22
Caracteristiques techniques.25

Consignes de sécurité

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laisserEZ pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Le nettoyage et l'entretien par l'usage ne doit pas etre effectués par des enfants sans surveillance.
• Les enfants de moins de 3 ans, sans surveillance, doivent etre tenus à l'écart de l'ordinateil.

Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touche pas les résistances.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger.
• Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions de surtension de catégorie III. Le fil de terre n'est pas concerné.
• Lorsque vous acheminez le cable d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des parties pouvant atteindre des températures supérieures de 50^ à la température ambiente.

Instructions de sécurité

Cet apparéil est adapté aux marchés suivants:

ALYMATN

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage
• N'installez pas et ne branchez pas une apparéil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres apparèils et éléments.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisiSSure ne provoque des gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil pres d'une porte ou sous une fenetre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installe au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
  L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
• Verifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez unElectricien.
  Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lache et inapproprié ou une fiche (si presente) non serrée peuvent etre à l'origine d'une surchauffe des bornes.
• Utilisez le cable d'alimentation électrique approprié.
• Ne laisses pas le cable d'alimentation s'emmelter.
  Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le cable.
  Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brulantes de l'appareil ou les recipients brulants lorsque vous branchez l'appareil à des prises électriques situées à proximé.
• N'utilisez pas d'adaptateurs multiprisés ni de rallonges.
  Veillez a ne pas endommager la fiche secteur (si presente) ni le cable d'alimentation. Contactez notre centre de

maintenance agréé ou un électricien pour remplacer le cable d'alimentation s'il est endommagé.

• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.
• Si la prise de courant est l'âche, ne branchez pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilise que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), des disjoncteurs différentiels et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
• Avant l'installation, vérifie que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.
  Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l' apparéil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si prênts).

Utilisez cet apparéil dans un environnement domestique.
- Ne modifies pas les caractéristiques de cet apparéil.
Assurez-vous que les orifices de ventilation ne sont pas bouchés.
- Ne laïsez jamais l'appareil sans surveillance pendant son fonctionnement.
- Éteignez les zones de cuisson après chaque utilisation.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
Lorsque you versez un aliment dans de l'huile chaude, elle peut éclabousser.

AVERTISSEMENT!

Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Ne laisserEZ pas de recipients chauds sur le bandeau de commande.
• Ne laïsez pas le contenu des recipients de cuisson s'évaporer complètement.
• Prenez soit de ne pas laisser tomber d'objets ou de因为他们 sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.

Utilisez uniquement des recipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs.
Assurez-vous que les recipients sont placés au centre des brûleurs.
Assurez-vous que la flamme ne s'estint pas lorsque vous tournezrapidementla manette de la position maximalea la position minimale.
- N'utilise que les accessoires fournis avec l'appareil.
- N'installez pas de diffuseur de flamme sur le brûleur.
- L'utilisation d'un apparéil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que la piece où est installé l' apparéil soit bien aérée.
L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenetre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la piece en est dotée.
- Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été concu, à des fins de chauffage par exemple.
- Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l' apparition de taches mates.

Entretien et nettoyage

Nettoyez regulierement l'appareil afin de maintainir le revetement en bon etat.
- Éteignez l'appareil et laisserez-le refroidir avant de le nettoyer.
- Debranchez l'appareil de l'alimentation électrique avant toute opération de maintenance.
- Ne pulveriséz pas d'eau ni de vapeur pour nettoyer l'appareil.
- Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
- Ne lavez pas les brûleurs au lave-vaisselle.

Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Debranchez l'appareil de l'alimentation électrique.

Description de l'appareil

• Coupe le cable d'alimentation et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

Maintenance

• Pour réparer l'appareil, contactez un service après-venture/agréé.
  Utilissez exclusivement des pieces d'origine.

Description de la table de cuisson

Manette de commande

Symbole Description

pas d'alimentation en gaz / position Arrét

Utilisation quotidienne

1 Brûleur rapide
2 Brûleur semi-rapide
3 Brûleur auxiliaire
4 Manettes de commande

Symbole Description

position d'allumage / alimentation en gaz maximale

alimentation en gaz minimale

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

Vue d'ensemble des brûleurs

A) Couvercle du bruleur
B) Couronne du bruleur
C) Bougie d'allumage

Allumage du brûleur

Allumez tousjours le bruleur avant de poser un recipient dessus.

AVERTISSEMENT!

Faites très attention lorsque vous utilisez une flamme neue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Enforcez la manette et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximale (4).

2. Une fois que la flamme brule régulierement, reglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement placés.

Conseils

AVERTISSEMENT!

Reportez-vous aux chapités concernant la sécurité.

AVERTISSEMENT!

Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

ATTENTION!

En cas de coupure d'electricité, vous pouvez allumer le brûleur sans dispositif electrique: pour cela, approchez une flamme du brûleur, enforcez la manette correspondante et tournez-la vers la gauche jusqu'à la position d'accue de gaz maximale.

Si le brûleur s'eteint
accidentellement, tournez la manette
de commande sur la position Arrêt
et attendez au moins 1 minute avant
de réessayer d'allumer le brûleur.

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

Arret du bruleur

Pour eteindre la flamme, tournez la manette sur la position Arret

AVERTISSEMENT!

Abaissez ou coupez toujours la flamme avant de retirer les recipients du bruleur.

N'utilisez pas de plats en fonte, en stéatite, en grès, de grils ou de plats à gratin. L'acier inoxydable peut ternir s'il est trop chauffé.

AVERTISSEMENT!

Ne placez pas le même écipient sur deux brûleurs.

AVERTISSEMENT!

Ne place pas de recipients instables ou deformés sur le brûleur afin d'éviter les débordements et les blessures.

ATTENTION!

Assurez-vous que le fond des recipients ne dépasse pas audressus de la manette de commande sinon la flamme fait chauffer la manette.

ATTENTION!

Assurez-vous que les poignées des recipients ne dépassent pas du devant de la table de cuisson.

Entretien et nettoyage

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
• Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.
• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

ATTENTION!

Assurez-vous que les recipients de cuisson sont bien centres sur le bruleur afin de garantir leur stabilité et de réduire la consommation de gaz.

Économies d'énergie

• Si possible, couvrez toujours les recipients avec un couvercle pendant la cuisson.
• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide fremir.

Diamétres des récipents

Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur Diamètre du

recipient (mm)

Rapide 180 - 260

Semi-rapide 120 - 220

Auxiliaire 80 - 180

Les supports de casserole ne sont pas adaptations au lavage dans un lavevaisselle. Ils doivent etre laves a la main.

1. Retirez les supports de casserole pour nettoyer facilement la table de cuisson.

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut partager des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
2. Avec avoir lavé les supports de casserole, veillez à les remettre correctement en place.
3. Assurez-vous que les bras des supports de casserole se trouvent bien au centre du

brûleur pour que ce dernier puisse fonctionner correctement.

Nettoyage de la table

• Enlevez immédiatement : plastique fondu, films plastiques et alimentés contenant du sucre. Sinon, la saleté pourrait endommager la table de cuisson.
• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, decolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un peu de détermagent. Àpres le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude

savonneuse et sechez-les soigneusement avant de les remetre en place.

Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en ceramique dotée d'une electrode en métal. Veillez àMAINTER ces composants propres afin de facilititer l'allumage. Assurez-vous également que les orifices des couronnés des brûleurs ne sont pas obstrués.

Entretien periodique

Contactez périodiquement votre service après-venture pour contrôler l'etat du tuyau d'arrivée de gaz et du régulateur de pression si vous installation en est équipée.

En cas d'anomalie de fonctionnement

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Problème Cause probable Solution
Il n'y a aucune étincelle lorsque vous essayez d'activer le généra- teur d'étincelle.	La table de cuisson n'est pas connectée à une source d'al- mentation électrique ou le branchement est incorrect.	Vérifiéz que la table de cuisson est correctement branchée à une source d'alimentation électrique.
Le fusible a disjoncté. Vérifiéz que le fusible est bien la		cause de l'anomalie. Si les fusi- bles disjonctent de manière ré- petée, faites appel à un électri- cien qualifié.
Le chapeau et la couronne du brûleur sont mal positionnés.		Placez correctement le chapeau et la couronne du brûleur.
L'anneau de flamme est irrégulier. La couronne du brûleur est en- crassée par des résidus alimen- taires.		Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre.

Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente/agree. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser

correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-venture ou du vendeur pourra être factured, même en cours de garantie. Les instructions relatives au service après-venture et aux conditions de garantie figurent dans le livre de garantie.

Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous:

A) Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).
B) Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C) Collez-la sur la notice d'utilisation.

Installation

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

Avant l'installation

Avant d'instituter la table de cuisson, notez les informations de la plaque signaletique cidesous. La plaque signaletique se trouve au bas de la table de cuisson.

Modèle

PNC

Numéro de série

Raccordement au gaz

AVERTISSEMENT!

Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent etreffectuees par un professionnel qualifie selon les normes et reglements locaux en vigueur.

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles metalliques, ils ne doivent pas entraer en contact avec des parties mobiles ni étant comprimés. Soyez également vigilant lorsque la table est installée avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement régiable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pieces sans forcer, ajustez le raccordement dans le sens souhaïte, puis serrez le tout.

A) Extrémité du tuyau avec écrou
B) Rondelle
C) Raccord coude (si nécessaire)

Gaz liquéfé

Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint.
Continuez alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiente, à savoir plus de 30^
• il n'est pas plus long que 1500 mm;
• il ne montre aucun étranglement ;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ni des coins tranchants;
• il peut être facilement contrôle sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais presente une Elasticité correcte ;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas dépassée.
  Si vous constatiez au moins un de ces defaults, ne réparez pas le tuyau, mais remplacez-le.

AVERTISSEMENT!

Lorsque l'installation est terminée, assurez-vous que chaque raccord est etanche. Utilisez une solution savonneuse et pas de flamme!

Remplacement des injecteurs

1. Demontez les supports des casseroles.
2. Demontez les chapeaux et les couronnés du brûleur.
3. À l'aide d'une clé de 7, démonze les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caracteristiques techniques »).
4. Assemblez les pieces et suivez la même procEDURE dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve pres du tuyau d'arrivée de gaz) par cette correspondant au nouveau type d'alimentation en gaz. Vous trouvez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut etre modifiee ou est differente de la pression necessaire, vousdezvez monter un systeme de réglage de la pression sur le tuyau d'arrivee de gaz.

Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).

1. Si vous passez :

2. du gaz naturel G20 20 mbar au gaz liquéfié, serrez entièrement la vis de réglage.

3. du gaz liquéfié au gaz naturel G20 20 mbar, dévissez la vis de réglage d'environ 1/4 de tour.

AVERTISSEMENT!

Assurez-vous que la flamme ne s'eteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

Branchement électrique

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondant aux valeurs d'alimentation locales.

• Cet apparéil est fourni avec un cable d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au cable d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.

Utilisez toujours une prise de courant de sécurité correctement installee.

Assurez-vous que la prise de courant est accessible une fois l'appareil installé.

• Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

L'appareil ne doit pas etre raccorde a laide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie).Assurez-vous que le raccordement a la terre est conforme aux normes et reglementations.

Le cable d'alimentation ne doit pas etre exposé a une température supérieure a 90^

Assurez-vous de connecter le cable neutre bleu à la borne portant la lettuce « N ». Connectez le cable de phase marron (ou noir) à la borne portant la lettuce « L ». Le cable de phase doit rester connecté en permanence.

Cable d'alimentation

Pour remplacer le cable d'alimentation, utilisez uniquement le cable spécial ou son équivalent. Le type de cable est : H03V2V2-FT90.

Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

Encastrement

A) joint fourni

B) équres fournies

ATTENTION!

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

Possibilities d'insertion

Le panneau installé sous la table de cuisson doit être facile à retarder et facilement accessible au cas où une intervention technique serait nécessaire.

Élement de cuisine avec porte

A) Panneau amovible
B) Espace pour les branchements

Élement de cuisine avec four

Les branchements electriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

Caracteristiques techniques

Dimensions de la table de cuisson

Largeur 580 mm
Profondeur 505 mm

Diamètres des vis de réglage

BRULEUR Ø VIS DE RÉGLAGE 1/100 mm
Rapide 42
Semi-rapide 32
Auxiliaire 28

Autres caractéristiques techniques

PUISSANCE TOTALE :	Gaz d'origine : G20 (2H)	20 mbar = 8 kW
	Gaz de remplacement : G30 (3+) 28-30 mbar = 567 g/h G31 (3+) 37 mbar = 557 g/h
Alimentation électrique : 230 V ~ 50 Hz
Catégorie de l'appareil : II2H3+
Raccordement au gaz : G 1/2"
Classe de l'appareil : 3

Brûleurs à gaz pour GAZ NATUREL G20 20 mbar

BRULEUR PUISSANCE NOR-MALE kW	PUISSANCE MINI-MALE kW	MODELE D'INJEC-TEUR 1/100 mm
Rapide 3,0 0,75 119
Semi-rapide 2,0 0,45	96
Auxiliaire 1,0 0,33 70

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

BRULEUR PUIS-SANCE NORMALE kW	PUIS-SANCE MINIMALE kW	MODELE D'INJEC-TEUR 1/100 mm	DéBIT DE GAZ NOMINAL g/h
			G30 28-30 mbar	G31 37 mbar
Rapide 2,8 0,75	86 204 200
Semi-rapide 2,0	0,45 71 145 143
Auxiliaire 1,0 0,33	50 73 71

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits ELECTriques et électroniques. Ne jetez

pas les apparèils portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
