H12 - Chauffage BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de chauffage	Chauffage électrique
Puissance	2000 W
Dimensions	60 x 20 x 25 cm
Poids	5 kg
Thermostat	Thermostat réglable
Fonctionnalités supplémentaires	Protection contre la surchauffe
Utilisation	Convient pour les espaces de vie, bureaux, etc.
Maintenance	Nettoyage régulier, vérification des câbles électriques
Sécurité	Arrêt automatique en cas de surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - H12 BLAUPUNKT

Comment régler la température sur le chauffage BLAUPUNKT H12 ?

Pour régler la température, utilisez le bouton de contrôle situé sur le panneau de commande. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Pourquoi mon chauffage BLAUPUNKT H12 ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Le chauffage BLAUPUNKT H12 émet un bruit étrange. Que faire ?

Un léger bruit peut être normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, éteignez l'appareil et débranchez-le. Vérifiez qu'il n'y a pas d'objets bloquant le ventilateur et contactez le service client si le problème persiste.

Comment nettoyer le chauffage BLAUPUNKT H12 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface extérieure. Ne pas utiliser d'eau ou de produits chimiques. Assurez-vous que le filtre est propre et remplacez-le si nécessaire.

Le chauffage BLAUPUNKT H12 a-t-il une fonction de sécurité ?

Oui, le BLAUPUNKT H12 est équipé d'un dispositif de sécurité qui éteint automatiquement l'appareil en cas de surchauffe ou si l'appareil est renversé.

Quel est le niveau de consommation électrique du chauffage BLAUPUNKT H12 ?

Le chauffage BLAUPUNKT H12 a une puissance nominale de 2000 W. Assurez-vous que votre installation électrique peut supporter cette charge.

Puis-je utiliser le chauffage BLAUPUNKT H12 dans une salle de bain ?

Non, il n'est pas recommandé d'utiliser le chauffage BLAUPUNKT H12 dans des zones humides comme une salle de bain, car cela pourrait poser un risque d'électrocution.

Y a-t-il une garantie pour le chauffage BLAUPUNKT H12 ?

Oui, le chauffage BLAUPUNKT H12 est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation.

MODE D'EMPLOI H12 BLAUPUNKT

尺寸：210×140mm

材质：105g铜 彩印印刷

保修卡
按照使用说明书上的注意事项，在正常使用状态下发生故障和损坏，本公司免费维修，请持此保修卡委托给购买处的销售店；

机型		修缮事项
姓名
住址
电话
·购买日 年 月 日	·销售店名、地址
保修期限 购买日起1年内

如不填写以上信息，保修卡内容无效

保修期内以下情况需支付相关修理费用

- 未按规定说明书上的注意事项使用时所发生的故障和投诉

由于使用不当或擅自拆除、维修（未经本公司认可的继续处）导致的故事和损坏

- 正常使用约损耗

由于火灾、地震、水灾、雷电和其他公害、武器、气源（二氧化硫等）、电子异常、使用指定

以外的电源（电压、功率）、过高温度及低温导致的故障及损坏

·本预约卡大填写购四年月日、姓名、销售店名，以及有改写原本填写的内容

·消耗品四换

本保修卡所记录内容仅在中国国内有效

吉爱普发展有限公司（商标持有人）

GIP Development Sarl (Trademark Holder)

广东蓝宝智能科技有限公司

Guangdong Lanbao Intelligent Technology Co., Ltd.

服务热线：4008929038

Service Hotline: [phone]

地址：中山市南头镇尚义路8号首层之三

Address: Unit 3, 1/F No. 8 Shangyi Road, Nantou Town, Zhongshan City

BLAUPUNKT

User Manual

使用说明书

室内加热器（加湿对流式取暖器）

Exterior view of a white industrial electrical cabinet with a black indicator light (no visible text or symbols)

Enjoy it.

室内加热器（加湿对流式取暖器）H12

HUMIDIFYING CONVECTIONAL HEATER

H12

目录

1、产品参数 01
2、加水操作展示图 02
3、更换棉棒展示图 03
4、产品安装展示图 03
5、遥控器使用说明 05
6、产品电路图 05
7、操作方法 06
8、清洁与保养 07
9、故障分析与排除 07
10、配网及使用方法 08
11、注意事项 09
12、关于环保……10
13、售后服务指南……11

产品参数

产品名称	室内加热器(加湿机式取暖器)	产品型号	H12
额定电压	220V~	额定功率	2500W
额定频率	50Hz	加速器输入电压	DC5V
调温范围	5-45°C	定时范围	1-24小时
产品尺寸	1000×114×550(mm)	水箱容量	190mL
产品净重	15Kg	产品毛重	18.5Kg
执行标准	GB4706.1-2005 GB4706.23-2007 GB4706.48-2009

Line drawing of a rectangular industrial device labeled 'BLAUPRINT' with mounting feet (no additional text or symbols)

温馨提示：
·使用时请不要频繁开关门窗，以免影响使用效果。
·使用过程中产品有轻微声响属正常现象。

加水操作展示图

给排水器 逆时针旋出水瓶，再往水瓶内加水， 加完后，再度对针旋回水瓶。

更换棉棒展示图

产品安装展示图

产品放地面安装方式

Two technical line drawings of rectangular electronic components with mounting holes, one showing a separate view (no text or symbols)

将机体倒置，使其底部晒上，再把脚架卡入机体部两端对应孔中，然后架上固定螺纹。
2 安装完毕机体正立，确认稳固后即可使用。

产品挂墙安装方式

620供足考) 20.0 20.0 400 25.0 33.0 843 33.0 机体

1 按上图在墙上划线12-8深40

产品安装展示图

产品挂墙安装方式

M5白纹螺钉 卡片 端盖 134-08深40,塑料螺旋滚打安装孔 支架 M6暗母,预介,平介 138-08深40,金属螺旋滚打安装孔 端盖

2 我上图装膨胀螺钉和支架和卡片，机体

安装完毕

Isometric line drawing of a rectangular electronic component with mounting holes and a central internal structure (no text or symbols)

遥控器使用说明

	1. 电源键:短波,开启/关闭机器。待机状态,长 按开启WIFI配网。
	2.档位键:短波,循环切换1-2-3档。长按此键3秒 开启/关闭超屏功能。
	3.定时键:在待机状态下按此键,通过“+”/“-” 键进行预约开机。在工作状态下按下此键,通过“+” / “-”键进行调节关机。
	4.加湿键:短波,开启/关闭加湿功能。
	5.+键:在温度设定、预约和定时状态下短波此键可 以增加设定值1°C
	6.-键:在温度设定、预约和定时状态下短按此键可 以减少设定值1°C

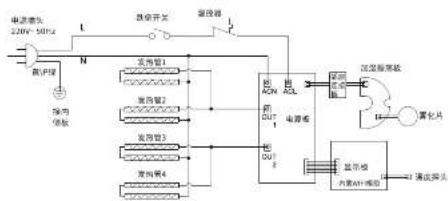

产品电路图

05

操作方法

Six white circular icons on a dark background, each containing a unique symbol: power button, bidirectional arrow, up/down arrow, clock, water drop, and checkmark (no text or labels)

名称	功能说明
电源键	·在待机状态下按此键,本机进入工作状态,默认全功率工作。·在工作状态下按此键,本机进入待机状态,关闭所有功能及指示灯。·播上电源,机器3分钟内自动配网,wifi图标字闪烁;3分钟后,若没有配网将自动关闭配网,图标熄灭;要再次开启配网,重新插电源或者长接电源键5秒,wifi图标字闪烁;若配网成功,图标长亮。
模式键	·开机状态下按此键,循环切换1-2-3相功率,一档1000W,二档1500W三档2500W。·长按此键3秒,开启/关闭熔屏功能。
加键	·在温度设定、预约开机和定时关机状态下按此键可以增加设定值。
定时键	·在待机状态下按此键,通过“√”/√键进行预约开机。·在工作状态下按下此键,通过“√”/√键进行调节关机。·设定顺序1h←→2h←→3h←→4h←→5h←→6h←→7h←→8h循环
加湿键	·开机状态下按此键,机器开始加湿工作,再按此键关闭加湿工作。
减湿	·在温度设定、预约开机和定时关机状态下按此键可以减少设定值。
磁源功能:	同时按“√”和“√”键,磁源功能启动,数码屏幕锁合图标发起;再次同时按“√”和“√”键,磁源功能关闭,数码屏幕留图灰。磁源功能:长按“√”键,磁源功能启动,屏幕仅则开关图标,此状态下短按任意键均可重复屏幕,无操作5秒后又会自动熔屏,再次长按“√”键,磁源功能取消。屏幕常亮。
掩电记忆:	当电摄像处在工作状态时,期间停电,电摄像关机,当电重新恢复后,电摄像能记忆停电前的工作状态,并以停电前的状态运行工作。

06

清洁与保养

1. 进行清洁保养后一定要按下电源插头。
   2、切勿直接用水冲洗机身，可用含少许中性洗源剂的软布擦拭，然后抹干；请勿使用密封汽油之类的卷帘。
   3、商品保护后一定要考虑对光子干燥后才能避免使用吸收液；
   4、长期不用时，请将取覆盖清洁干净。将其干燥后装回凉包装盒内，置于干燥处安放。

故障分析与排除

故障现象	产生原因	解决方法
取暖器不加热	设置温度低于环境温度	将温度设置到盒子环境温度
接通电源,屏幕还是不变	机械无水平线宽,国内有倾斜开关,倾斜之后断电	将取暖器恢复正常方向改变
取暖器热量不够,升温速度慢	取管理员工作在低档	将取暖器按说明书要求调整为高档
接通电源,取暖性能正常工作,但是按键更反应	紧急功能启动了	按照操作说明,取消拿回功能
取暖器折扣器无反应,不出算	水和缺水	按照操作说明,但水和里加水

配网及使用方法

手机扫描下载天猫精灵APP

方法一：

③有可以顺畅访问网络服务的WIFI环境；

②扫描二维码，下载天猫精灵APP；

③注册账号并登陆（可以为淘宝账号）

④app×我家×警轮设备×连接设备。再次扫一下二维码配网；

②按照提示，取意愿在停机状态下，长按电源开机建5秒，WIFI指示灯闪烁；

（待机状态指的是取暖器接上220V电源，没有按电源开机键开启工作的状态）

③在手机APP上点击“开始连接”，取暖器开始与APP配对；

②配对成功后，以暖塞WiFi灯长亮，表示配网成功。

方法二：

②有可以顺畅访问网络服务的WIFI环境；

②一台天猫精灵智能套装

②扫描二维码，下载天猫精灵APP；

④注册账号并登记（可以为淘宝账号）；

②app→我家→智能设备→连接设备，点选相对应的天猫精灵智能音箱，按照提示，完成连接天猫精灵智能音箱；

本接附显示，若要图在接机状态下，长接电源开机5秒，WIFI指示灯闪烁。

（结构状态指的是取回其接上220V电源，没有按电源开机端开启工作的状态）

②对王智精见说：“王智精见，选队车”

③根据语言提示完成连接；

语音操控：

使用天翼精灵App选择取暖器连接设备，例如选择取暖器，然后就可以直接说：

“天猫精灵，打开胶网器”。

“天猫精灵，调低取暖器的加热格位”。

“实验精灵，把取暖器的加热指令设置为1”。

“天猫精灵，取暖器打开加油”

“云巍精灵，打开裂网器全景功能”。

“天福精员，取暖器温度调整到35℃”。

“实验精灵，取磁器温度调高一点”。

“天碧精灵，关闭双弹器”。

注意事项

01.为避免脑电。火警或人身伤害的危险，在使用本机前，请仔细阅读本说明书，并保留日后参考。

1. 本机只提供家庭用途只能在规定电压和频率(220V-50Hz下使用)，并单独使用在16A以上的电源插座。

03.请勿将本机浸放于水中或其他液体中

04.请勿在阳光直接照射下使用取磁器。

05.为保单安全，使用本机时，必须关机，断开电源以免发生意外。

06 当用户离开产品时，必须关机及接掉插头，以免发生意外。

07.请确保儿童远离本机。

08.在安全人员的指导或协助，并确保使用者的安全及明白当中之潜在危险下，不可以由8岁或以上的儿童。

精神病人、残疾人士及反应过慢之人士使用。请勿让小孩把玩本机。

09.3岁至8岁的儿童不可调节、清洁、保养本机，亦不可把本机延长连接电源。

10.如果本机出现任何损坏或故障，为避免危险，请立即停止使用，以及到本公司的指定维修中心，请勿自行

拆卸、检查或更换不符合安全规格的配件

11.如果电源线损坏，为避免发生意外。电源线必须由厂方、厂方指定的维带中心或同等合资格的技术人员进

行惠钱。

12.清洁或检查本机载，必须先关机、接接后头及切断电源。

13.清洁本机，应用于布抹擦，不要用任何腐蚀性的洗涤剂或溶剂等产品清洁，及严禁用水冲洗。

14.停止使用时，应先关机并将电源插头成下，按下插头时应注意安全，不要用手拉拔电源线。

15.本机长期不使用，应关机及按下电源涌头，并包装好本机以防尘进入机内，以及存放于干爽通风处。

1. 厂装煤体易燃。易燃物是在本机周围也不可以在充满可燃气体及粉尘的场合下使用本机，请将本机远离任何

中源及能源

1. 电雷线要增强好，防止行走时持续。

2. 请勿放置任何物品在本机上可不直接本机放置在电话号码的下方。

3. 肥酸辣工作状态下严禁粮液出风口。

20.保持取能器四周通风顺畅，以避免发生火警意外或故障。

21.严禁将电源线触碰或接近出风口，以免因高温接通电源线。

22.本机磁恢复机组规定的平面或特殊使用。严禁在温度高的特有使用木托。

23.请确定没有水滴或雨水进入本机中，以避免发生雷虫危险。易经将可能物及虫干的水重要至本机出口。

1. 请仔细阅读《中国证券报》及《上海证券报》。

24 出借四大机时，不可致出窗口贴送挂账、窃壳等对象。否则会尽尽尽法，若发生小票意外

1. 持续期间购回后进入退出账户，以作结余

2. 文档在使用。经过四节，若出现断面或局部不均匀现象，可能是直接入风口上的至少大多数印度尼洛。此

敬请关注的第1页便可按此公告。

1. 请仔细阅读并完整阅读

2. 如果电源致线损坏，为了避免危险，必须由制造商或其维修层或类似的专业人员来更换。

警告：

1.为避免过热，禁止擅自取爆炸。

2.产品配送电源插座只作测试使用，不能长期使用。

关于环保

取暖器产品的有害物质限制使用标识表

部件名称	有毒有害物质名称
	铅 (po)	汞 (Hg)	铜 (Cd)	六价铬 (Cr(VI))	多溴欧苯 (PBB)	多溴二苯醚 (PBDE)
抬头/电源线	X	○	○	○	X	X
抬头管	○	○	○	○	○	○
左、右角,面支架	○	○	○	○	○	○
前圆极-五金	○	○	○	○	X	○
后板-五金	○	○	○	○	X	○
线路板	X	○	X	○	○	○
开关	○	○	○	○	○	○
支架体	X	○	○	○	○	○
线扣	○	○	○	○	○	○
毛刷管温控器	○	○	○	○	○	○
倾倒开关	○	○	○	○	○	○
顶控器	X	○	X	○	○	○
透焊盖	○	○	○	○	○	○
内部引线	○	○	○	○	○	○
腐蚀	○	○	○	○	○	○

□：表示该有害物质在滤邮件所有均质材料中的含量均在GB/T 26572规定的限量要求之下。

X:表示没有有毒有害物质至少在该部件的某、均质材料中的含量超出58/726572规定的限量要求。

“X”的典型表明，由于目前全球的技术和工艺水平限制而无法实现非环保型物质或元素的完全替代

后能随着技术上的改进将愈发改变。

* 表示仅限分母号合法制性。

有害物质限制使用标志

环保使用期限10年：表示本产品中含有的有害物质不会发生外源或变卖，用户在产品说明书所述情况下正常使用本产品不会对环境造成严重污染或对其人身、财产造成严重损害的期限。

箭头循环标志:表示本产品可回收利用。超过使用期限或经过维修无法正常工作后,不应被随意废弃,请交由正规回收渠道以及有废弃电器电子产品处理资格的企业处理。正确的处理方法请查阅国家或当地有关旧电器电子产品的处理规定。

售后服务指南

产品三包标准

为保证使用本公司家庭电器的消费者获得满员的售后服务，维护消费者的合法权益，我公司根据《中华人民共和国产品质量法》及国家经济贸易委员会、国家技术监督局、国家工商行政管理局、财政部1995年8月25日颁布的《部分商品管理更换法律责任规定》和有关法规制度如下“三包”标准。

本公司的小家电从直接销售到消费者之日喜起(以消费者有效的凭证为准)，整机保修1年。

一、本公司的小家电产品为消费者保修。

二、在“三包”有效期内，败因属本标准第三款内容，产品不能正常使用外，实行免费修理服务！包括工时费。

材料费等），本公司保证维修后小家电的维修部件能正常使用3个月以上。

三、属于下列情况之一者，不实行“三包”但可实行收费修理。

1、请受差因使用，维护，保密不当

2、无“三包”凭证及有效发票的；

3、“三包”凭证型号或与修塑产品型号不符或者收敛的；

4、因不可抗拒力造成的；

在实美本公司“三包”标准过程中，我公司将负责最终责任。

注释

1、消费者是指购买。使用本公司小家电用于生活消费的个人和进行生活消费的单位；或者在接受本公司服务的个人进行生活消费的单位。

2、用户：是指将小家电用于社会集团消费和生活消费的企业、事业单位和个人。

3、不能正常使用：指小家电安全性能或使用性能达不到产品标准要求或者不具备大众公认产品应当具备的使用性能。
