| Caractéristiques | Détails |
|---|---|
| Type d'appareil | Routeur mobile 4G LTE |
| Vitesse de téléchargement | Jusqu'à 150 Mbps |
| Vitesse d'envoi | Jusqu'à 50 Mbps |
| Connectivité | Wi-Fi 802.11 b/g/n |
| Nombre de connexions simultanées | Jusqu'à 15 appareils |
| Capacité de la batterie | 3000 mAh |
| Autonomie de la batterie | Jusqu'à 10 heures |
| Dimensions | 106 x 66 x 16 mm |
| Poids | 150 g |
| Port USB | USB Type-C pour la recharge |
| Système d'exploitation | Compatible avec Windows, macOS, Android, iOS |
| Maintenance | Redémarrage régulier recommandé, mise à jour du firmware |
| Sécurité | WPA/WPA2, filtrage MAC |
| Accessoires inclus | Câble USB, guide de démarrage rapide |
| Garantie | 1 an |
FOIRE AUX QUESTIONS - Link Zone Cat4 ALCATEL
Questions des utilisateurs sur Link Zone Cat4 ALCATEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur Wi-Fi au format PDF gratuitement ! Retrouvez votre notice Link Zone Cat4 - ALCATEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Link Zone Cat4 de la marque ALCATEL.
MODE D'EMPLOI Link Zone Cat4 ALCATEL
Guide d’utilisation rapide

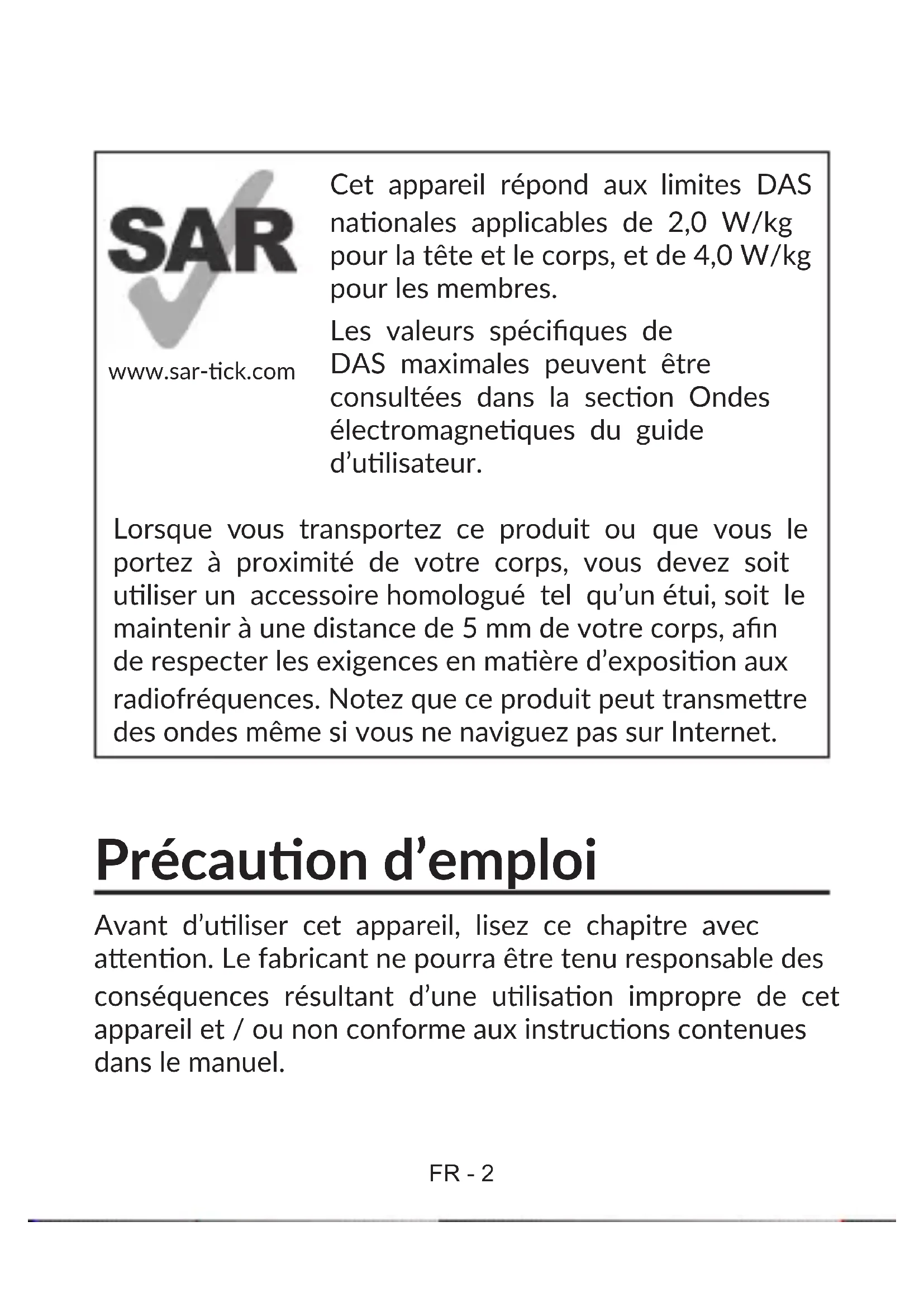

www.sar-ck.com Cet appareil répond aux limites DAS naonales applicables de 2,0 W/kg pour la tête et le corps, et de 4,0 W/kg pour les membres. Les valeurs spéciques de DAS maximales peuvent être consultées dans la secon Ondes électromagneques du guide d’ulisateur. Lorsque vous transportez ce produit ou que vous le portez à proximité de votre corps, vous devez soit uliser un accessoire homologué tel qu’un étui, soit le maintenir à une distance de 5 mm de votre corps, an de respecter les exigences en maère d’exposion aux radiofréquences. Notez que ce produit peut transmere des ondes même si vous ne naviguez pas sur Internet. Précauon d’emploi Avant d’uliser cet appareil, lisez ce chapitre avec aenon. Le fabricant ne pourra être tenu responsable des conséquences résultant d’une ulisaon impropre de cet appareil et / ou non conforme aux instrucons contenues dans le manuel.FR - 3 N’allumez pas votre appareil lorsque son ulisaon est interdite ou lorsque l’appareil risque de provoquer des interférences ou de représenter un danger. Respectez les règles ou la réglementaon des hôpitaux et des centres de soins de santé. Près d’un équipement médical, éteignez votre appareil. Dans un avion, éteignez votre appareil. L’appareil peut provoquer des interférences avec les signaux de commande des avions. Près des équipements électroniques de haute précision, éteignez votre appareil. L’appareil risquerait d’aecter les performances de ces appareils. Ne tentez pas de démonter l’appareil ni ses accessoires. Seul le personnel qualié est autorisé à intervenir ou à réparer l’appareil. Ne placez pas votre appareil ni ses accessoires dans des conteneurs émeant un puissant champ électromagnéque. Ne placez pas de supports de stockage magnéques près de votre appareil. Les radiaons de l’appareil risqueraient d’eacer les informaons qu’ils conennent.FR - 4 Ne soumeez pas votre appareil à de hautes températures et ne l’ulisez pas dans un endroit contenant du gaz inammable, comme une staon-service. Conservez votre appareil et ses accessoires à l’abri des enfants. Ne laissez pas les enfants uliser votre appareil sans surveillance. Pour éviter tout risque d’explosion, n’ulisez que des baeries et des chargeurs homologués. Lorsque vous ulisez l’appareil, respectez la législaon ou la réglementaon en vigueur. Lorsque vous ulisez votre appareil, respectez la vie privée et les droits légaux d’autrui. Il est recommandé d’uliser uniquement cet appareil dans un environnement où la température est comprise entre 0°C et 45°C et le taux d’humidité entre 10 % et 90 %. CHARGEURS (en opon) Rerez d’abord la baerie si vous comptez laisser l’appareil branché sur une prise secteur pendant plus de 7 jours. Sans cee précauon, la baerie risque de se détériorer. Votre LinkZone fonconne même sans baerie si vous le raccordez à une alimentaon par le biais d’un câble USB. Les chargeurs alimentés par secteur fonconnent sur la plage de température de : 0°C à 40°C. Les chargeurs desnés à votre appareil sont conformes àFR - 5 la norme de sécurité des équipements de technologie de l’informaon et d’ulisaon des équipements de bureau. Ils sont conformes à la direcve sur l’écodesign 2009/125/ CE. Étant donné que les spécicaons électriques peuvent changer d’un pays à l’autre, un chargeur acheté dans un pays peut ne pas fonconner dans un autre pays. N’ulisez le chargeur que pour l’usage pour lequel il a été conçu. Nom et adresse du fabricant : TCL Communicaon Ltd., 5/F Building 22E, 22 Science Park East Avenue, Hong Kong Science Park, Shan, NT, Hong Kong Modèle : UC11 Tension d’entrée : 100~240 V Fréquence en entrée du CA : 50/60 Hz Tension de sore : 5 V Courant de sore : 1 A Puissance de sore : 5 W Rendement moyen en mode acf : 73,8 % Consommaon électrique hors charge : 0,08 W
Le LinkZone est un routeur portable sans l qui permet de partager facilement une connexion 4G avec n’importe quel appareil à Wi-Fi intégrée.FR - 6
- Le type de chargeur varie en foncon du pays d’importaon.FR - 7
Numéro Descripon Touche Marche-ArrêtFR - 8 Numéro Descripon Touche WPS Voyant LED Prise de charge micro USB Ulisez les 2 touches de l’appareil comme suit : Touche Descripon
Alimentaon Appui long pendant 3 secondes pour allumer ou éteindre l’appareil. Appui court pour acver le voyant LED ou le mere en mode Veille. Appui long pendant 10 secondes pour redémarrer l’appareil. ② WPS Appui long pendant 3 secondes pour acver le mode WPS. Appui court pour acver le voyant LED ou le mere en mode Veille. Réinialisaon Appui long simultané sur les touches Alimentaon et WPS pendant 3 secondes pour restaurer les réglages par défaut.FR - 9

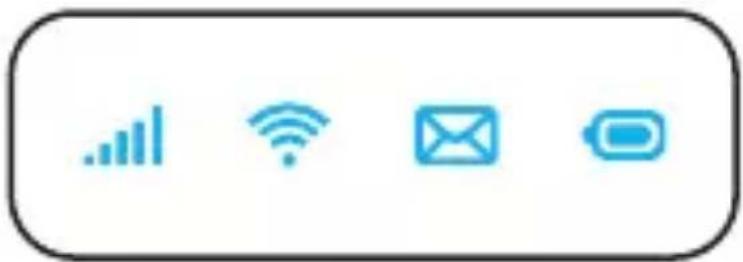

L’achage LED est interprété comme suit : Indicateur réseau (voyant LED rouge ou bleu) Indicateur Wi-Fi (voyant LED bleu) Indicateur de SMS (voyant LED bleu) Indicateur de baerie (voyant LED rouge ou bleu) Descripon des voyants LED : Icône Achage des icônes Indicateur de réseau Le voyant LED est bleu lorsque l’appareil est connecté à Internet ou clignote quand il n’y a pas Internet. Le voyant LED est rouge quand il n’y pas de réseau, de service ou de carte SIM. Indicateur de Wi-Fi La voyant LED est bleu lorsque le Wi-Fi est acf. Indicateur de SMS La voyant LED est bleu lorsque vous recevez un nouveau message ou clignote lorsque la boîte de récepon est pleine.FR - 10 Icône Achage des icônes Indicateur de baerie Le voyant LED est rouge lorsque la baerie est faible. Le voyant LED est bleu et clignote lentement pendant son ulisaon. Le voyant LED est bleu et clignote rapidement pendant son rechargement. Le voyant LED est bleu quand il est complètement chargé. Mode Économie d’énergie :
- En l’absence d’accès Wi-Fi ou d’appui sur une touche dans les 30 secondes, tous les voyants LED s’éteignent automaquement, à l’excepon du voyant LED de la baerie. Appui sur une touche / Branchement d’un câble USB pour connecter l’appareil et le PC / Mise en charge pour allumer les LED.
- En l’absence d’accès à l’appareil via le réseau Wi-Fi dans les 10 minutes, l’appareil se déconnecte automaquement du réseau. Le Wi-Fi est réacvé si vous appuyez sur une touche ou essayez d’accéder au Wi-Fi.
- En l’absence d’accès à l’appareil via le réseau Wi-Fi dans les 30 minutes, toutes les LED s’éteignent automaquement. La foncon Wi-Fi est automaquement désacvée.FR - 11 Appuyez sur n’importe quelle touche pour réacver le Wi-Fi.
1.5 Installaon de l’appareil

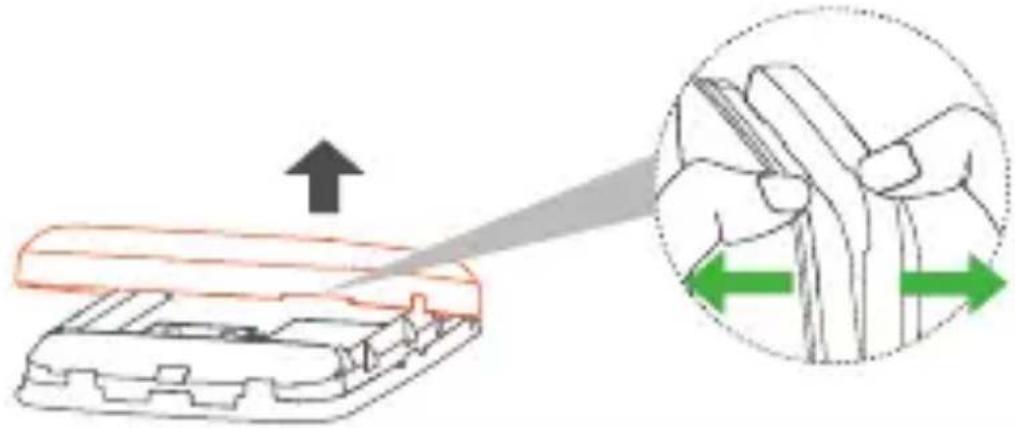

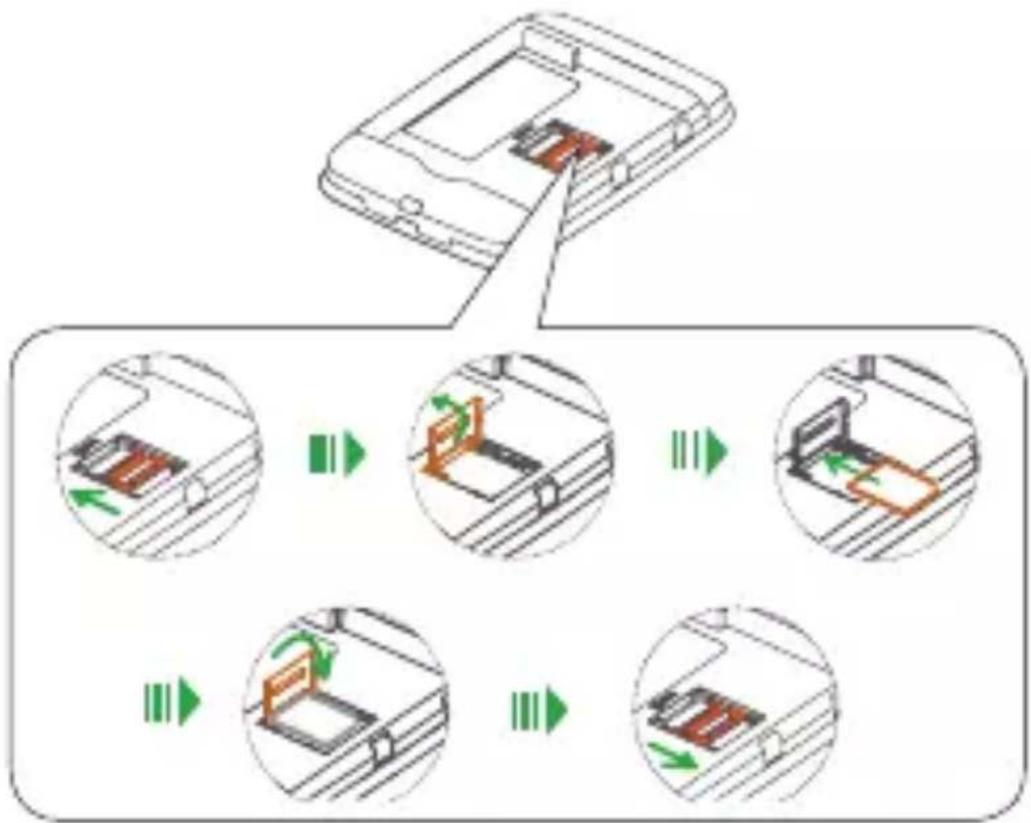

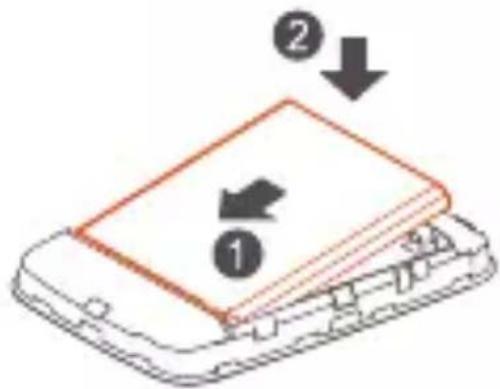

Étape 1 : Ouvrez le cache arrière. Remarque : Nous vous conseillons de placer les deux pouces dans la fente et de rer vers l’extérieur pour l’ouvrir. Étape 2 : Meez en place la carte SIM et la carte SD dans les emplacements prévus à cet eet. Aenon: Ne pas insérer la carte micro SIM ou la carte micro-SD dans la fente sans ouvrir le couvercle au préalable. Suivre les instrucons sur la fente pour ouvrir et verrouiller.FR - 12 Étape 3 : Meez en place la baerie. Étape 4 : Refermez le cache arrière.FR - 13
1.6 Connexion en mode Wi-Fi
Le nom du Wi-Fi (SSID) et la clé du Wi-Fi sont situés sur l’équee au dos du cache arrière. Vous pouvez le trouver également sur l’équee placée sous la baerie. Le mot de passe par défaut pour se connecter au routeur est composé des 8 derniers chires de l’IMEI. Étape 1 : Ulisez le gesonnaire Wi-Fi de l’appareil Wi-Fi embarqué pour séleconner le nom du réseau Wi-Fi (SSID).
- Depuis un ordinateur Windows : Cliquez à l’aide du bouton droit de la souris sur Connexion réseau sans l dans la barre des tâches, puis séleconnez : Acher les réseaux disponibles. Séleconnez le nom de réseau SSID dans la liste des réseaux disponibles.
- Depuis un ordinateur Mac : Séleconnez Préférences système -> Réseau ->Airport. Cliquez sur « Avancé » pour séleconner le nom de réseau SSID dans la liste des réseaux disponibles.
- Depuis un appareil iOS : Paramètres -> Wi-Fi. Séleconnez SSID parmi les réseaux disponibles.
- Depuis un appareil Android : Paramètres -> Commandes sans l -> Paramètres Wi-Fi. Séleconnez SSID parmi les réseaux disponibles. Étape 2 : À l’invite vous demandant une clé de sécurité, saisissez la clé Wi-Fi.FR - 14
Lancez le navigateur Internet et saisissez hp://192.168.1.1 dans la barre d’adresse. Saisissez le mot de passe pour vous connecter à la page de conguraon du LinkZone. Mot de passe de connexion par défaut : admin Connectez-vous et cliquez sur « Paramètres » pour congurer les paramètres de base. Paramètres Wi-Fi :
- SSID : Dénissez le nom du Wi-Fi de cet appareil.
- Sécurité : Congurez le mode de sécurité pour la connexion Wi-Fi.
3. Mise en charge de l’appareil
Il existe deux méthodes pour recharger l’appareil. Mise en charge avec un adaptateur Raccordez un câble USB entre l’appareil et la tête de l’adaptateur et branchez-le à une prise électrique pour lancer la mise en charge. Lorsque l’appareil est complètement déchargé, il faut compter un maximum de 3 heures pour le recharger. Mise en charge via le port USB Vous pouvez également recharger l’appareil en le connectant à un ordinateur à l’aide du câble USB. Lorsque l’appareil est complètement déchargé, il faut compter un maximum de 4 heures pour le recharger.FR - 15 Remarque : An de protéger la baerie, rechargez l’appareil dès que le voyant LED clignote, indiquant que le niveau de la baerie est faible.
Cercaon WEEE Cet appareil est conforme aux recommandaons essenelles et autres disposions pernentes contenues dans la direcve WEEE européenne de geson des déchets électroniques 2012/19/EU (Direcve WEEE). Ce symbole gurant sur cet appareil signie que ces produits doivent, en n de vie, être rapportés à des points de collecte sélecve : - Décheeries municipales équipées de bacs spéciques à ces appareils. - bacs de collecte sur les points de vente. Ils y seront recyclés, évitant ainsi le rejet de substances dans l’environnement, et permeant la réulisaon des matériaux qui les composent. Dans les pays membres de l’Union européenne : Ces points de collecte sélecve sont accessibles gratuitement. Tous les produits marqués du symbole de « poubelle barrée » doivent être rapportés à ces points de collecte. Dans les pays non membres de l’Union Européenne :FR - 16 Il convient de ne pas jeter les équipements marqués du symbole de « poubelle barrée » dans les poubelles ordinaires si votre pays ou région dispose de structures de collecte et de recyclage adaptées, mais de les rapporter à ces points de collecte pour qu’ils y soient recyclés. Mise en conformité RoHs Cet appareil est conforme aux recommandaons essenelles et autres disposions pernentes contenues dans la direcve RoHS sur la restricon de l’ulisaon de certaines substances dangereuses 2011/65/EU (Direcve RoHs). Ondes électromagnéques La preuve de la conformité aux direcves internaonales (ICNIRP) ou à la direcve européenne 2014/53/EU (RED) est une condion préalable à la mise sur le marché de tout modèle de modem. La protecon de la santé et de la sécurité de l’ulisateur, ainsi que de toute autre personne, constue un aspect essenel de ces exigences internaonales et de la direcve européenne.
Cet appareil est un émeeur/récepteur radio. Il est conçu an de ne pas dépasser les limites d’exposion aux ondes radioélectriques (champs électromagnéques de radiofréquences) recommandées par les direcvesFR - 17 internaonales. Ces direcves ont été dénies par un organisme scienque indépendant (ICNIRP) et présentent une marge de sécurité importante desnée à assurer la sécurité de toutes les personnes, quel que soit leur âge ou leur état de santé. Les direcves d’exposion aux ondes radioélectriques ulisent une unité de mesure appelée Débit d’Absorpon Spécique ou « DAS ». La limite DAS pour les appareils mobiles est de 2,0 W/kg pour la tête et le corps, et de 4,0 W/ kg pour les membres. Les tests de DAS sont réalisés en se basant sur des posions d’ulisaon standard alors que l’appareil émet au niveau de puissance le plus élevé dans toutes les bandes de fréquences testées. Conformément aux direcves ICNIRP pour ce modèle, les valeurs de DAS les plus élevées sont les suivantes : DAS maximum pour ce modèle et condions du test. DAS avec l’appareil en contact avec le corps (5 mm) LTE Band 8 + Wi-Fi 2.4G
En cours d’ulisaon, les valeurs de DAS de cet appareil sont généralement bien inférieures aux valeurs indiquées ci- dessus. Ceci s’explique par le fait que, à des ns d’ecacité du système et pour réduire les interférences sur le réseau,FR - 18 la puissance de fonconnement de votre appareil mobile décroit automaquement lorsque l’appel ne nécessite pas une pleine puissance. Plus la puissance de l’appareil est faible, plus la valeur de DAS l’est également. Des tests de DAS ont été réalisés à une distance de 5 mm alors que l’appareil est porté contre le corps. An de respecter les direcves d’exposion aux radiofréquences alors que l’appareil est ulisé et porté contre le corps, celui- ci doit se trouver au minimum à cee distance du corps. Si vous n’ulisez pas un accessoire agréé, assurez-vous que le produit que vous ulisez ne comporte pas de métal et qu’il permet de maintenir la distance indiquée entre le téléphone et le corps. L’Organisaon mondiale de la santé esme qu’en l’état actuel des connaissances scienques, l’ulisaon d’appareils mobiles ne nécessite aucune précauon parculière. Si vous souhaitez limiter votre exposion, l’OMS vous recommande de réduire votre ulisaon de l’appareil ou d’uliser simplement un disposif mains libres permeant d’éloigner l’appareil de la tête et du corps. Pour en savoir plus, consultez le site www.alcatelmobile. com Des informaons complémentaires de l’OMS sur les champs électromagnéques et la santé publique sont disponibles à l’adresse internet suivante : hp://www.who.int/peh-emf. Cet appareil est équipé d’une antenne intégrée. Pour un fonconnement opmal, vous devez éviter de la toucher ou de l’endommager.FR - 19 Licences Le logo Wi-Fi est une marque de cercaon de la Wi-Fi Alliance. Nous tenons à signaler que la garane ulisateur nal en cas de violaon de la PI est uniquement limitée à l’U.E/l’EEE/ la Suisse. En cas d’exportaon, de déplacement ou d’usage par le client nal ou d’un ulisateur nal hors de l’U.E/l’EEE/la Suisse, toute responsabilité, garane ou indemnisaon de la part du fabricant et de ses fournisseurs expirera (y compris toute indemnisaon concernant une violaon de la PI). Informaons générales Adresse Internet: www.alcatelmobile.com N° Hotline: consultez la brochure « Services » ou notre site Web Fabricant: TCL Communicaon Ltd. Adresse: 5/F, Building 22E, 22 Science Park East Avenue, Hong Kong Science Park, Shan, NT, Hong Kong. Cet équipement radio fonconne dans les bandes de fréquence et aux puissances maximales suivantes : UMTS B1 (2100) : 21,1 dBm UMTS B8 (900) : 22,5 dBm LTE FDD B1/7 (2100/2600) : 22 dBmFR - 20 LTE FDD B3 (1800) : 21,3 dBm LTE FDD B8/20 (900/800) : 23 dBm
802.11 b/g/n 2.4GHz band : 16,46 dBm
Par la présente, TCL Communicaon Ltd. déclare que l’équipement radio de type Alcatel MW45V est conforme à la Direcve 2014/53/EU. La déclaraon complète de conformité européenne est disponible à l’adresse suivante : hp://www.alcatelmobile.com/EU_doc. La descripon des accessoires et composants, y compris le logiciel, qui permet à cet équipement radio de fonconner comme prévu, se trouve dans la déclaraon complète de conformité européenne, disponible à l’adresse suivante : hp://www.alcatelmobile.com/EU_doc.
L’appareil est garan contre toute diérence par rapport aux caractérisques techniques pendant une période de douze (12) (1) mois à compter de la date indiquée sur votre facture d’origine. Conformément aux condions de la présente garane, vous devez immédiatement informer votre fournisseur en cas de défaut de conformité de cet appareil, et en présenter une preuve d’achat. Le fournisseur ou le centre de réparaon peut décider de (1) La durée de cee garane légale peut varier dans votre pays.FR - 21 remplacer ou de réparer cet appareil, le cas échéant. Sauf disposions statutaires contraires, l’appareil réparé ou remplacé est garan UN (1) mois. Cee garane ne s’applique pas aux dommages ni aux défauts de cet appareil dus :
1) au non-respect des instrucons d’ulisaon ou
2) à la non-conformité aux normes techniques et de
sécurité en vigueur dans la zone géographique d’ulisaon de cee appareil ;
3) à une maintenance inappropriée des sources d’énergie
et de l’installaon électrique générale ;
4) à des accidents ou des conséquences de vol du véhicule
dans lequel cet appareil est transporté, à des actes de vandalisme, à la foudre, à un incendie, à l’humidité, à des inltraons de liquides, à une météo dicile ;
5) à la connexion ou à l’intégraon à cet appareil de tout
équipement non fourni ou non recommandé par le fabricant ;
6) à toute intervenon, modicaon ou réparaon
réalisée par des personnes non agréées par le fabricant, le fournisseur ou le centre de maintenance agréé ;
7) à l’ulisaon de cet appareil à des ns autres que celles
pour lesquelles il a été conçu ;
8) à des dysfonconnements provoqués par des causes
externes (par ex., interférences radio provenant d’autres équipements, variaons de tension électrique) ;FR - 22
9) à des connexions défectueuses dues à une transmission
radio non sasfaisante ou à l’absence de couverture relais radio. La garane de cet appareil est également annulée si les marquages ou les numéros de série de ce dernier ont été rerés ou altérés. Cet appareil est également garan contre les défauts cachés (défauts inhérents à la concepon, la fabricaon, etc.). Il n’existe aucune autre garane expresse, explicite ou implicite, de quelque nature que ce soit, autre que la présente garane limitée imprimée. En aucun cas le fabricant ne sera tenu responsable des dommages directs ou indirects de quelque nature que ce soit, y compris, sans s’y limiter, la perte d’exploitaon, la perte commerciale, dans la mesure où ces dommages peuvent être rejetés par la loi. Dans certains pays ou états, l’exclusion ou la limitaon des dommages directs et indirects, ou la limitaon de la durée des garanes implicites n’est pas autorisée, par conséquent, lesdites limitaons et exclusions susmenonnées pourraient ne pas s’appliquer à vous.
