Type de produit	Bloc d'alimentation pour ordinateur
Marque	Seasonic
Modèle	Focus PX550
Puissance nominale	550 W
Dimensions (L x l x H)	140 x 150 x 86 mm
Poids	1,8 kg
Alimentation	100-240 V AC, 50-60 Hz
Ventilation	Ventilateur intégré (120 mm)
Gestion des câbles	Modulaire
Connecteurs principaux	20/24 broches ATX, 4+4 broches EPS12V, 8 broches PCIe, SATA, Molex
Norme ErP	Compatible ErP 2013
Fonctions de sécurité	Protection contre les surtensions, surintensités, court-circuits
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec pour enlever la poussière. Ne pas ouvrir le boîtier.
Consignes de sécurité	Ne jamais ouvrir le bloc d'alimentation. Utiliser uniquement les câbles fournis. Ne pas obstruer la ventilation.
Contenu de l'emballage	Bloc d'alimentation, câbles modulaires, câble secteur, manuel, sachet d'accessoires
Garantie	Garantie constructeur contre les défauts de fabrication (durée variable selon région)
Réparabilité	Ne pas ouvrir soi-même. Contacter le SAV pour réparation ou remplacement sous garantie.
Pièces détachées	Câbles modulaires disponibles en option auprès du fabricant

FOIRE AUX QUESTIONS - Focus PX550 SEASONIC

Comment installer le bloc d'alimentation Seasonic Focus PX550 ?

Éteignez l'ordinateur, mettez l'interrupteur du bloc sur O, retirez le câble secteur. Ouvrez le boîtier, retirez l'ancienne alimentation si présente, placez la nouvelle dans le boîtier et vissez-la avec les quatre vis fournies. Branchez les câbles modulaires : le connecteur 20/24 broches sur la carte mère, le connecteur EPS12V sur le processeur, et les câbles périphériques sur les composants. Refermez le boîtier, branchez le câble secteur et allumez l'interrupteur sur I.

Quels câbles sont fournis avec le Focus PX550 ?

Le pack comprend un jeu de câbles modulaires : câble ATX 20/24 broches, câble EPS12V 4+4 broches, câbles PCIe 8 broches, câbles SATA et câbles Molex. Utilisez uniquement les câbles Seasonic fournis.

Est-il possible de remplacer les câbles modulaires par d'autres câbles ?

Non, il est impératif d'utiliser uniquement les câbles modulaires Seasonic fournis. L'utilisation d'autres câbles pourrait endommager le bloc d'alimentation ou les composants de l'ordinateur.

Que faire si le bloc d'alimentation ne démarre pas ?

Vérifiez que le câble secteur est bien branché sur une prise électrique fonctionnelle et que l'interrupteur arrière est sur I. Vérifiez tous les branchements sur la carte mère et les périphériques. Si la carte mère est défectueuse, le bloc ne démarrera pas. Essayez de basculer l'interrupteur plusieurs fois avec un délai de 0,5 seconde pour réinitialiser le bloc.

Puis-je ouvrir le bloc d'alimentation pour le réparer ?

Non, ne jamais ouvrir le bloc d'alimentation. Des hautes tensions dangereuses sont présentes à l'intérieur. L'ouverture annule la garantie. En cas de problème, contactez le service après-vente Seasonic.

Comment nettoyer le bloc d'alimentation ?

Débranchez l'alimentation secteur. Utilisez un chiffon sec pour enlever la poussière de la grille du ventilateur et des zones de ventilation. N'utilisez pas de liquide ou d'aérosol. Ne bloquez jamais la ventilation.

Le Focus PX550 est-il compatible avec la norme ErP 2013 ?

Oui, il est compatible. Pour une utilisation optimale, mettez à jour le BIOS de votre carte mère et activez les options d'économie d'énergie ErP. Désactivez l'option « audio always-on » si présente.

Quelle est la durée de la garantie du Seasonic Focus PX550 ?

La garantie couvre les défauts de fabrication et de matériel à partir de la date d'achat. La durée exacte varie selon la région. Pour plus d'informations, consultez le site www.seasonic.com/rma.

Que faire si l'un des périphériques ne fonctionne pas après installation ?

Le bloc d'alimentation fonctionne en mode pull : il ne fournit que le courant demandé. Si un périphérique est défectueux, le bloc ne lui fournira pas de tension. Vérifiez le périphérique concerné. Assurez-vous que les connecteurs sont bien enfichés.

Puis-je utiliser le Seasonic Focus PX550 à l'extérieur ?

Non, ce bloc d'alimentation est conçu pour être intégré dans un ordinateur et utilisé dans un environnement sec et à l'abri de l'humidité. Ne l'utilisez pas en extérieur ou dans des conditions humides.

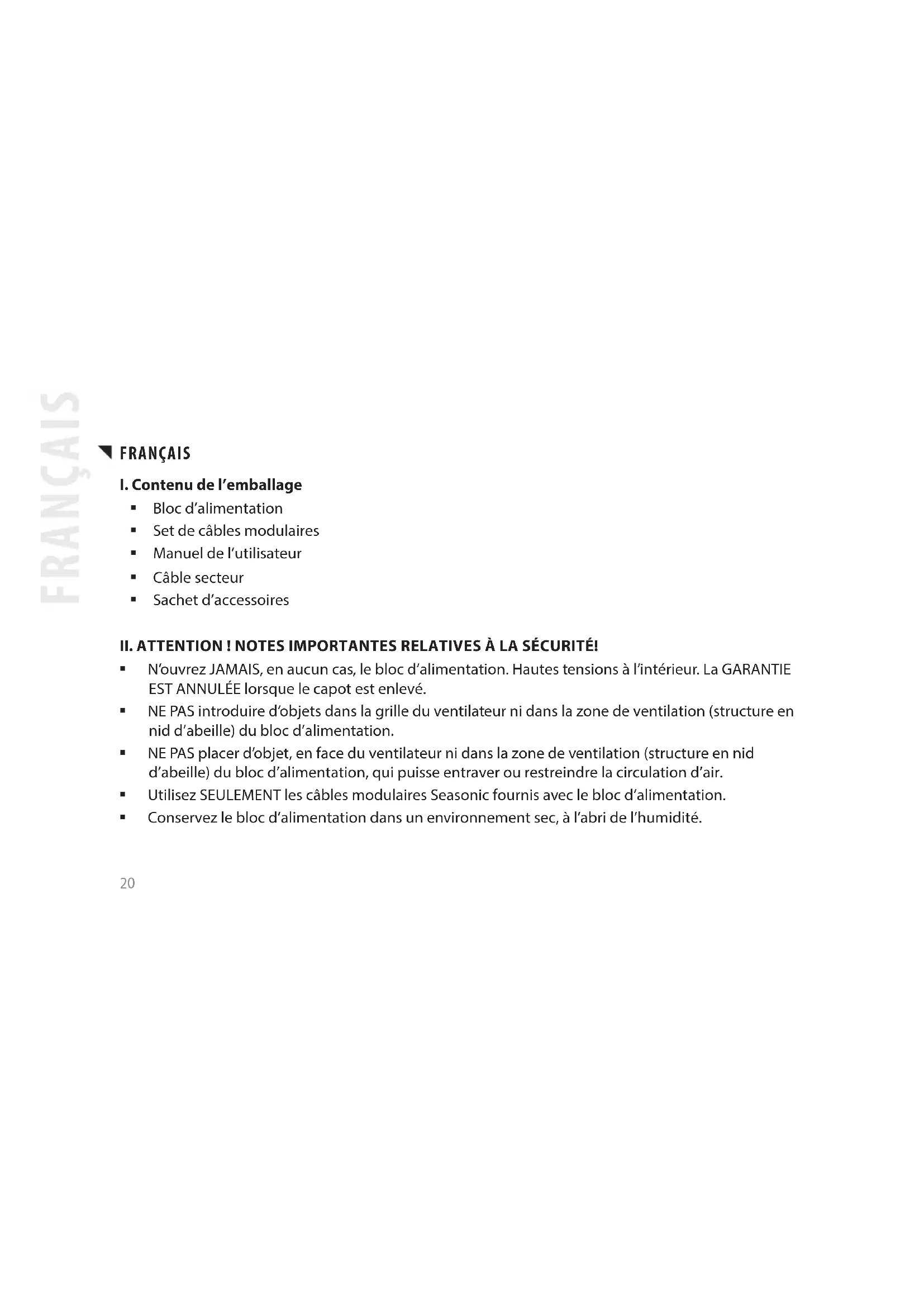

MODE D'EMPLOI Focus PX550 SEASONIC

I. contenu de l'emballage

• Bloc d'alimentation
• Set de câbles modulaires
• Manuel de l'utilisateur Cable secteur Sachet d'accessoires

II. Attention! NOTES importantes relatives à la sécurité!

N'ouvre JAMAIS, en aucun cas, le bloc d'alimentation. Hautes tensions à l'intérieur. La GARANTIE EST ANNULÉE lorsque le capot est enlevé. NE PAS introduire d'objets dans la grille du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation. NE PAS placer d'objet, en face du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation, qui puisse entraver ou restreindre la circulation d'air. Utilisez SEULEMENT les câbles modulaires Seasonic fournis avec le bloc d'alimentation. - Conservez le bloc d'alimentation dans un environnement sec, à l'abri de l'humidité.

Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou à l'extérieur.

III. Déinstallation de voiture BLOC d'alimentation

1. Avant tout, merci de bien pouvoir lire le chapitre II : Attention ! Notes importantes relatives à la sécurité
2. Veillez à ce que votre ordinateur soit bien éteint. Mettez l'interrupteur du bloc d'alimentation sur « O » (Éteint) et retirez le câble d'alimentation de la prise électrique.
3. Ouvrez le boîtier de votre ordinateur (veuillez-vous référer au manuel du constructeur).
4. Déconnectez avec précaution tous les connecteurs du bloc d'alimentation de la carte mère et de tous les périphériques.
5. Dévissez les vis maintenant le bloc d'alimentation au boîtier PC.
6. Enlevez délicatement le bloc d'alimentation du boîtier PC.

Installation du BLOC d'alimentation

1. Installer le bloc d'alimentation Seasonic à l'emplacement prévu dans le boîtier et utilisez les quatre vis fournis afin de maintenir le bloc au boîtier PC. Ne serrez pas trop fort les vis.

a. Pour les blocs d'alimentation avec ventilateur intégré, le ventilateur doit faire face à la carte mère. (Selon le type de boîtier, le ventilateur du bloc d'alimentation pourrait être mis face à la carte mère ou face au boîtier, si ce dernier possède une aération prévue). b. Pour les blocs d'alimentation Fanless, Sea Sonic commande de monter le bloc dans le boîtier PC avec la partie supérieure, fait d'une structure en nid d'abeille, sur le dessus. Toutefois, il y a des trous de fixation supplémentaires sur le bloc d'alimentation afin de permettre un montage inversé si nécessaire.

1. Branchement sur la carte-mère:

a. NE PAS forcer les connecteurs lors du branchement. Les connecteurs ont un détrompeur afin d’être branchés que dans un seul sens. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisés. b. Branchez l’extrémité du connecteur 20/24 broches au bon endroit sur le bloc d'alimentation. c. Branchez l'autre extrémité du connecteur 20/24 broches à la carte-mère. Selon la carte-mère, vous aurez besoin au choix, de brancher ou de ne pas brancher la partie additionnelle de 4 broches du câble à votre carte-mère. d. Branchez le connecteur +12V de 4 broches et le connecteur EPS +12V si besoin.

e. Si votre ordinateur requiert un double connecteur EPS +12V, veuillez brancher le connecteur 8 broches du second câble EPS au bon connecteur de l'alimentation. Par la suite, branchez le connecteur 8 broches à votre carte-mère.

1. Branchement des périphériques:

a. Branchez l'un des câbles pour périphérique au bloc d'alimentation et l'autre extrémité à vos composants. b. NE PAS FORCER sur le connecteur lors du branchement. Les connecteurs ont un détrompeur afin d'être branché que dans un seul sens. c. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisés.

1. Fermez le boîtier de votre ordinateur selon les instructions fournies par le constructeur.
2. Branchez le cordon d'alimentation secteur fourni avec votre alimentation et appuyez sur l'interrupteur marche/arrêt afin de le mettre sur la position « I » (marche).
3. Vous êtes paré pour démarrer votre ordinateur dorénavant équipé d'un bloc Seasonic.

V. dépannage

Si votre installation est correcte et que votre alimentation ne fonctionne toujours pas correctement, merci de bien pouvoir regarder les points suivants.

1. Vérifiez de nouveau que votre cordon d'alimentation secteur soit correctement branché sur votre prise et à l'alimentation.
2. Vérifiez de nouveau que la prise électrique soit correctement alimentée.
3. Vérifiez de nouveau que l'interrupteur situé à l'arrière de l'alimentation électrique soit sur la position "I" (allumé).
4. Vérifiez de nouveau tous les branchements sur la carte-mère et sur vos périphériques.
5. L'interrupteur marche/arrêt à l'arrière du bloc d'alimentation peut être basculé entre "I" et "O" plusieurs fois, avec un délai de 0.5 sec entre chaque tentative afin d'être certain que le bloc est bien remis à zéro.
6. Si vous continuez à rencontrer des difficultés avec votre bloc d'alimentation, merci de bien pouvoir visiter www.seasonic.com pour plus d'informations.

Remarques

Le fonctionnement du bloc d'alimentation se fait sur la base d'une technologie dite de «pull», ce qui signifie que le bloc ne fournit que le courant demandé par la carte-mère et les autres composants.

Si la carte-mère est déficiente, le bloc d'alimentation ne démarrera pas. Si l'un des périphériques est déficient, le bloc d'alimentation ne fournira pas de tension à ce composant en particulier. - Ce bloc d'alimentation est compatible avec la dernière norme ErP 2013. Pour que votre système puisse fonctionner de manière optimale, merci de bien pouvoir mettre à jour le BIOS de votre carte-mère dans sa version la plus récente et configurer ce dernier selon les recommandations ErP 2013, en activant toutes les options d'économies. Désactive également l'option « audio always-on ». Veuillez consulter le manuel de votre carte-mère pour plus d'informations.

VI. garantie

La garantie de Seasonic couvre toutes les alimentations électriques à partir de la date d'achat contre les défauts de fabrication ou matériel. Cette dernière couvre les défauts de fabrications ou les pannes. Pendant la durée de la garantie, Seasonic se réserve le droit de soit réparer les produits, soit les remplacer par des produits similaires ou de performances identiques, en sachant que:

Le produit soit retourné au point d'achat, frais de port payé. Le produit a été correctement utilisé conformément à l'usage destiné à ce dernier et selon les instructions du fabricant. Le produit n'a pas été endommagé par une catastrophe naturelle comme la foudre, une inondation ou un incendie.

Le produit n'a jamais été ouvert et les sceaux de garantie n'ont pas étébrisés. Pour plus d'informations, merci de bien vouloir visiter www.seasonic.com/rma

Remarque

• Les conditions générales de la garantie peuvent varier d'une région à une autre du globe.

VII. limité de responsabilité

Tous les efforts ont été faits afin de s'assurer de la bonne validité des informations fournies dans le présent document. Seasonic decline toute responsabilité express ou implicite, de tout dommage(s) causé(s) aux composants de votre ordinateur suite à une erreur ou une omission pendant l'installation ou le retrait de l'alimentation électrique ou en raison d'un défaut ou d'une défaillance du produit.

Merci de bien vouloir visiter www.seasonic.com pour plus de détails.
