MODE D'EMPLOI XDV75 LINE 6

Sans fil numérique XD-V75

Manuel de pilotage

Consignes de sécurité importantes

ATTENTION

ATTENTION : AFIN DE RÉDUIRE LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, NE RETIREZ PAS LES VIS. AUCUNE PIECE POUVANT ÉTRE REMPLACÉE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR DE L'APPAREIL. FAITES APPEL À UN PERSONNEL QUALIFIÉ POUR Toute RÉPARATION

ATTENTION: AFIN DE RÉDUIRE LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITE.

CERTIFICATION

CET APPAREIL EST CONFORME À L'ALINEA 15 DES RÉGEMENTATIONS FÉDÉRALES AMÉRIÇAINES. SON FONCTIONNEMENT EST SOUMIS AUX DEUX CONDITIONS SUIVANTES : (1) CET APPAREIL NE DOIT PAS CAUSER D'INTERFÉRENCE ENTRAINANT DES NUISANCES ET (2) CET APPAREIL DOIT ACCEPTER TOUTE INTERFÉRENCE QU'IL EST SUSCEPTIBLE DE RECEVOIR, Y COMPRIS LES INTERFÉRENCES POUVANT ENTRainer UN DYSFUNCTIONNEMENT.

ATTENTION: Les changements ou les modifications non explicitement approuvés par Line 6 risquent d'annulier toute droit d'utiliser l'équipement.

Déclaration sur l'exposition aux fréquences radioélectriques: L'apparil ne doit pas être place à proximé d'un autre émetteur ni utilisé avec un autre système.

Remarque: Cet apparéil a été testé et reconnu conforme aux limites des apparèils numériques de classe B, conformément à l'alinéa 15 des réglementations fédérales américaines. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Cet apparéil produit, utilise et peut émettre de l'énergie haute-fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences dans les communications radio. Cependant, les risques d'interférences ne peuvent pas être totalement exclus. Si l' apparéil cause des interférences lors de la réception d'émissions de radio ou de télévision (il suffit pour le constater de placer l' apparéil successivement hors et sous tension), il est recommendé à l'utilisateur de prendre l'une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne réceptrice.
• Eloignez l'appareil du récepteur.
• Connectez l'appareil à une prise secteur sur une ligne différente de celle du récepteur.
• Consultez le revendeur ou un technicien radio ou télévision experimenté pour toute assistance.

Cet appeareil numérique de la classe B est conforme à la norme ICES-003 du Canada.

L'autocollant de conformité aux normes féderales américaines se trouve dans le compartment de la pile du THH12. Pour le voir, retirez la base du THH12 en la dévissant.

Avant d'utiliser ce système numérique sans fil XD-V5, lisez avec attention toutes les consignes d'utilisation et de sécurité:

1. Respectez toutes les mises en garde du mode d'emploi du XD-V75.

2. N'effectuez aucune opération d'entretien en dehors de celles décrites dans le mode d'emploi du XD-V75.
   Vou des fayere contrcler ce produit s'il a ete endommagé de quelque facon que ce soit, comme lorsque :

3. un liquide a été renversé ou des objets sont tombés dans l'appareil

4. l'apparil a ete exposé à la pluie ou à l'humidité
5. l'appareil ne fonctionne pas normalement

6. l'appareil a reçu un choc ou le boîtier est endommagé.

7. Ne l'installé pas pris d'une source de chaleur comme un radiateur, ou tout autre apparéil produit de la chaleur.

8. Veillez à ce qu'aucun liquide ne pénétre dans l'appareil. Ne placez ou n'utilise pas l'appareil pres d'une source liquide.
9. Ne marchez pas sur les cables. Ne placez aucun objet sur les cables afin d'eviter que ceux-ci ne soient pincés ou écrasés, particulièrement au niveau des prises et de l'appareil.
10. Nettoyez uniquement avec un tissu humide.
11. Utilizez uniquement les fixations et accessoires spécifiés par le fabricant.
12. L'exposition à des niveaux sonores élevés peut entraîner une perte et/ou des troubles irréversibles de l'ouïe. Assurez-vous de pratiquer une écoute en toute sécurité.

Merci d'avoir choisi le système de micro sans fil numérique XD-V75. C'est un système sans fil numérique sophistique simple à configurer et que vous pouvez utiliser en quelques minutes. Gréce à la transmission 100% numérique, ce système vous offre des fonctions et des avantages différents de ceux offerts par les ancients systèmes sans fil analogiques, mais l'utilisation reste identique à celle de tous les systèmes sans fil. En complenant quelques concepts simples, vous obtienda une qualité sonore supérieure, un signal fiable et sans décrochage, et la possibilité d'utiliser de multiples canaux de transmission sans fil, le tout sans interférences et sans conflit de quel ordre qu'il soit.

• Transmission numérique sur la bande des 2,4 GHz - utilisation sans licence dans le monde entier
• Évite toute interférence généraee par les émetteurs UHF TV haute-puissance
• Technologie numérique offrant la response audio d'un cable, sans compresseur/expandeur (Compandeur) - convertisseurs numériques 24-bits, plage dynamique de 120 dBA, et bande passante de 10Hz à 20kHz !
• Technologie de 4ème fiable et exemple de tout décrochage
• Mise en œuvre rapide : pas de réglages de gain, de Squelch, ou de niveau nécessaires
  14 canaux simultanés
  Portee de 100 metres
• Modélisation des micros chant les plus populaires
• Modélisation de l'égalisation pour les émetteurs serre-tête, instrument, et micros-cravate
  Témoins précis de l'etat des piles à la fois sur l'émetteur et le récepteur
• Témoins LCD temps-reel affchant les paramètres les plus importants comme le statut HF et le statut de liaison, le mode diversité, et le canal utilisé
• Encodage numérique sécurisé, Sélectionnable par l'utilisateur
• Menu de configuration avances sur le récepteur et l'émetteur pour des réglages encore plus personnalisés
• Distributeur d'antennes intégre et boîtier robuste pouvant être installé en Rack.

CONSEILS POUR OBTENIR LES MEILLEURS RÉSULTATS

• Conservez une ligne de mire directe dégagée entre les antennes de l'émetteur et du récepteur. Les antennes du récepteur doivent être placées au-dessus du public. Évitez de placer le récepteur en bas d'un Rack, sauf si vous utilise des antennes déportées.
• Evitez de placer le récepteur derrière un mur. Si cette situation est inévitable, les antennes du récepteur doivent être déportées et placees en ligne de mire directe avec l'émetteur.
• Évitez de placer le récepteur à côté d'un équipement générateur de haute frequencies comme un ordinateur, un point d'accès sans fil et un four à micro-ondes.
• Pointez les antennes vers le haut et à 45 degrés de la verticale tout en évitant de toucher tout objet en métal comme un Rack ou un rail de Rack.
• Évitez de bloquer les antennes des émetteurs. Veillez à ne pas placer votre main autour du bas du micro-emetteur. Évitez de placer l'émetteur de ceinture dans vos poches.

ÉléMENTS FOURNIS

Récepteur XD-V75 (RX212): Récepteur; adaptateur secteur 9V / 0,5A ; équres de Rack courtes; équres de Rack longues avec perforations en D pour le montage en façade des antennes; deux (2) connecteurs BNC/BNC; deux (2) cables BNC/BNC; deux (2) antennes articulées demi-onde (RDrac); cef que d'aronde pour joindre deux récepteurs en Rack; équres d'installation pour "assembler" les face arrières; mode d'emploi.

Micro-émetteur main THH12 : Émetteur ; deux (2) piles alcalines LR6 (AA) ; pince pour pied de micro ; boîtier.

Ou

Émetteur de ceinture TBP12: Émetteur; deux (2) piles alcalines LR6 (AA); boîtier; micro-cravate optionnel avec bonnette anti-vent et pince, micro serre-tête avec bonnette anti-vent, micro instrument avec bonnette anti-vent et pince, ou cable instrument avec Jack 6,35 mm.

Remarque : Nous mettons une gamme complète d'accessoires à votre disposition pour l'utilisation des systèmes de micros sans fil numériques XD-V75 : antennes déportées, cables, boîtiers, système de distribution d'antennes et éléments individuels pour émetteurs, récepteurs et micros. Consultez notre site Internet www.line6.com pour de plus amples informations.

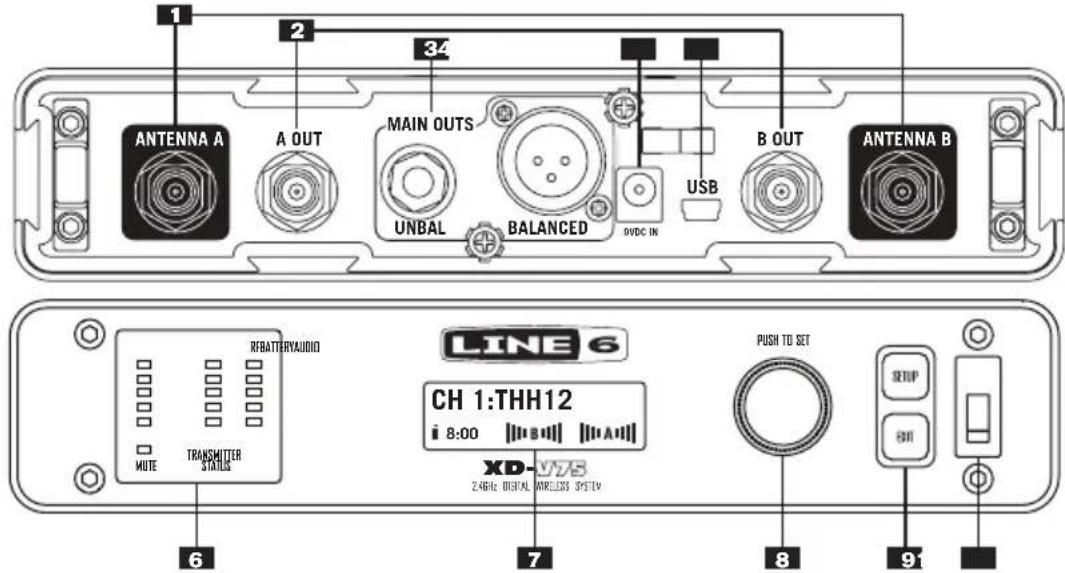

SYSTEME SANS FIL NUMÉRIQUE XD-V75 — PRISE EN MAIN Récepteur

I. Connecteurs d'entrée des antennes A & B (BNC).
2. Connecteurs des sorties des antennes A & B (BNC)-pour connecter plusieurs recepteurs en série.
3. Connecteurs de sorties audio asymétrique (Jack 6,35 mm) et symétrique (XLR).
4. Embase d'adaptateur secteur 9 Vcc.
5. Connecteur USB - pour les mises à jour du Firmware.
6. LEDs de statut d'émetteur.

AUDIO - s'allume en vert pour indiquer le niveau du signal audio. La Led du haut s'allume en rouge pour indiquer l'ecretage du signal audio.

MUTE - s'allume en rouge lorsque l'émetteur est coupé.

BATTERY - lorsque toutes les Leds sont allumées en vert, les piles de l'émetteur sont complètement chargees ; la Led du bas s'allume en rouge lorsqu'il vous reste 1 heures d'autonomie, et clignote en rouge lorsque il vous reste moins de 40 minutes.

RF - s'allume en vert pour indiquer un signal d'émetteur puissant et de qualité ; avec l'émetteur hors tension, la Led rouge indique la présence d'interférences sur ce canal.

1. Écran LCD - l'écran principal affiche le canal, l'émetteur, l'autonomie des piles, la puissance du signal des antennes; l'écran sert également à la programmation.
2. Codeur rotatif/poussoir - permet de modifier et régler les paramètres du récepteur.
3. Touches Setup / Exit - permettent d'acceder aux menus de programmation; la touche EXIT vous fait revenir à la page d'accueil; ces touches sont utilisées avec le CODEUR ROTATIF.

10. Interrupteur Power du récepteur.

Reliez l'adaptateur fourni au secteur et à l'embase AC du récepteur et connectez les antennes. Placez le récepteur sous tension, appuyez sur la touche SETUP, et avec le CODEUR ROTATIF faites défiler jusqu'à l'options SET CHANNEL et appuyez pour sélectionner. Faites défiler jusqu'au canal souhaïte et appuyez pour sélectionner. Appuyez sur la touche EXIT. Connectez la sortie à une console de mixage ou autre. Le récepteur est prét.

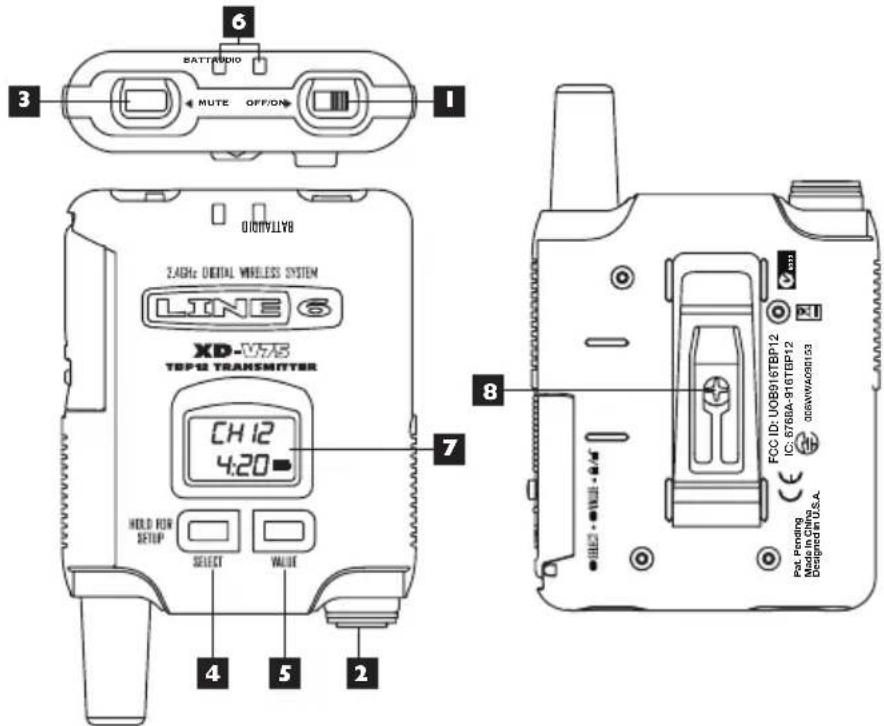

Émetteur de ceinture

I. Interrupteur ON / OFF.
2. Connecteur d'entrée en mini-XLR (TA4).
3. Touche MUTE.
4. Touche SELECT.
5. Touche VALUE.
6. Leds de statut de piles et de signal audio - La Led Battery est bleue lorsque les piles sont bonnes, rouge lorsque elles sont en fin d'autonomie, clignote lorsque la tension est très basse ; la Led Audio est verte en presence du signal audio et rouge en presence de saturation.
7. Écran LCD Panel - L'éclairage s'allume rapidement lorsque vous placez l'émetteur sous tension et lorsque vous changez de page ; il reste allumé lorsque l'émetteur est coupé ; l'afficheur sert également pour la programmation.
8. Pince de ceinture - Vous pouvez-retirer la vis centrale pour repositionner ou enlever la pince, selon le cas.

Ouvrez la porte du compartment des piles sur le côte de l'émetteur de ceinture et inséréz deux piles LR6 (AA). Faites glisser l'interrupteur ON/OFF pour placer l'émetteur sous tension. Appuyez sur la touche et maintenez enforcée la touche SELECT pendant deux secondes : CH clignote et un numéro de canal s'affiche à l'écran LCD. Appuyez sur la touche VALUE à plusieurs reprises pour modifier le numéro de canal et le faire correspondre à celui du récepteur. Maintenez la touche SELECT enforcée pendant deux secondes pour selectionner et revenir à l'écran principal. L'émetteur est prét.

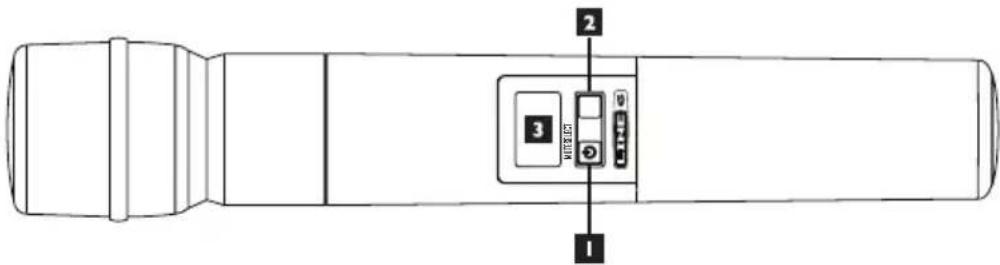

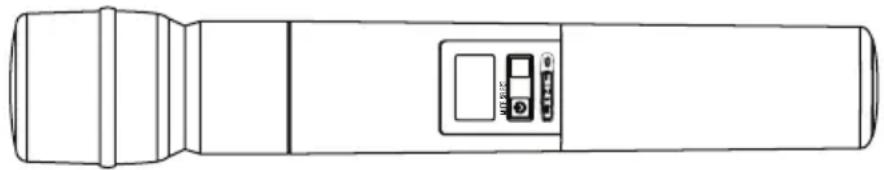

Micro-émetteur à main

I. Touche Power / Mute - Appuyez rapidement sur la touche pour placer le micro sous tension; maintenez la touche enforcée pendant deux secondes pour le placer hors tension. Appuyez sur la touche et maintenez-la enforcée pendant une seconde pour couper le micro; appuyez rapidement pour supprimer la coupure. En mode de configuration, appuyez sur cette touche pour modifier la valeur du paramètre, une étape à la fois.
2. Touche Select - Appuyez sur la touche et maintenez la touche enfoncée pendant deux secondes pour passer en mode de configuration; appuyez rapidement pour passer à la page de configuration suivante; maintenez enfoncée la touche pendant deux secondes pour quitter et sauvegarder les modifications.
3. Écran LCD - L'éclairage s'allume rapidement lorsque vous placez l'émetteur sous tension et lorsque vous changez de page; il reste allumé lors des coupures (Mute); l'afficheur sert également à la programmation.

Dévissez la base de l'émetteur et insérez deux piles LR6 (AA). Appuyez sur la touche On/MUTE pour le placer sous tension. Maintenez enforcée la touche SELECT pendant deux secondes : CH et le numéro de canal clignotent à l'écran LCD. Appuyez sur la touche On/MUTE à plusieurs reprises pour modifier le numéro de canal et qu'il corresponde à celui du récepteur. Maintenez la touche SELECT enforcée pendant deux secondes pour sélectionner et revenir à l'écran principal. L'émetteur est prét à l'utilisation.

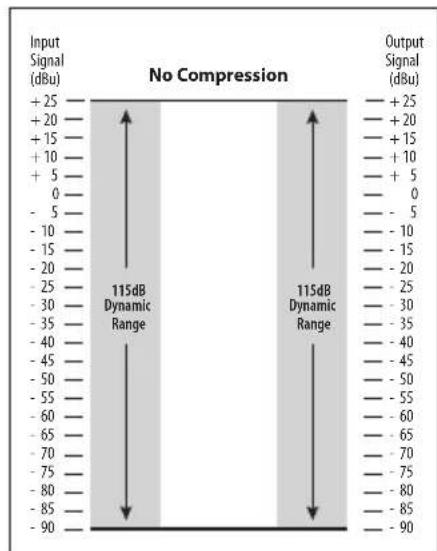

QU'EST-CE QU'UN SYSTÉME SANS FIL NUMÉRIQUE ?

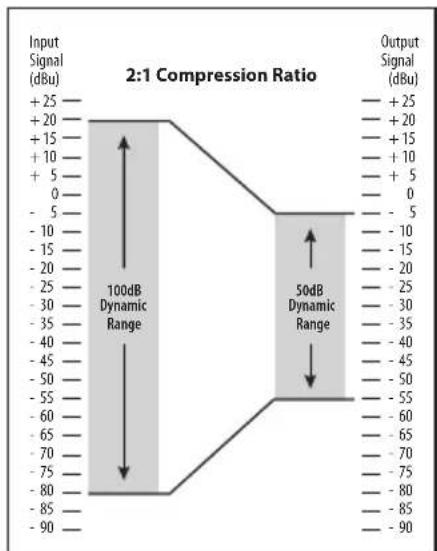

Dans les systèmes analogiques conventionnels, la liaison entre l'émetteur et le récepteur est assurée par une onde radio porteuse à très haute fréquence légèrement modulée en fréquence en continu par le signal audio du micro (ou de tout autre transducteur). Les circuits électroniques du récepteur suppliment la fréquence porteuse, ce qui laisse le signal audio seul – le même principe est utilisé en radiodiffusion FM. Le signal est fortement compressé lors de l'émission et il subit une expansion dans le récepteur – d'ou l'origine du mot "Comp-Andeur". Les transmissions analogiques sont vulnérables aux interférences causées par d'autres signaux HF et electromagnétiques – et les interférences sont en général audible en plus de réduire la portée ou de rendre le canal inutilisable.

Les systèmes de micro sans fil numériques sont beaucoup plus fiables et résistants aux interférences. Dans le micro-emetteur, le signal audio de la voix (ou toute autre source) est échantillonné de façon numérique, et les échantillons sont convertis en "mots" numériques constitués de l'équivalent electrique d'une série de 0 et de 1. Comme avec les systèmes sans fil analogiques, une porteuse a très haute fréquence est modulée, mais dans ce cas, par le "flux" numérique des échantillons, ce qui fait que la porteuse ne peut avoir que deux états qui représentent le signal de la même façon que les bosses et creux à la surface d'un CD avec de la musique. Le récepteur dérive ces informations de la porteuse et les décode par un convertisseur N/A. Il en résultat un signal audio exactement identique à celui code par le micro.

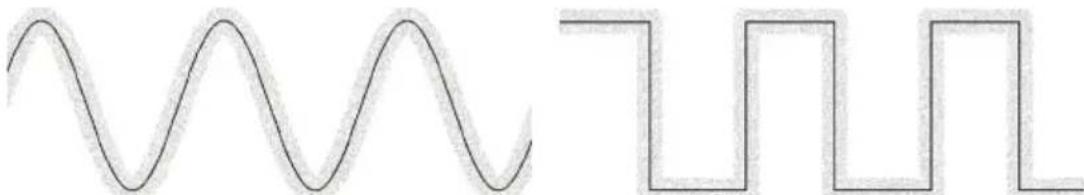

Signal analogue avec bruit Signal numérique avec bruit

Avantages des systèmes sans fil

Comme nous l'avons vu, les transmissions analogiques sont sensibles aux bruits et aux interférences, variables selon leur puissance et/ou le fait que ces interférences proviennent d'un équipementlectronique externe et d'autres signaux sans fil. Ces interférences peuvent voyager sur la fréquence de la porteuse et ses signaux audio, ce qui ajoute du bruit de fond, affecte le récepteur directement car les antennes qui reçoivent le signal de l'émetteur cappent également tous les autres signaux radio de la même bande HF, ou réagissant avec la porteuse et créé des fréquences harmoniques. Les problèmes peuventvenir de sources aussi diverses que les signaux des émetteurs de télévision, d'autres micros sans fil, de processeurs de signaux audionumeriques, voire de ballasts déclairages fluorescentes défectueux ou tout autre équipement electrique.

Bien que les mêmes lois physiques s'appliquent à un signal transporte par une forme d'onde porteuse, le signal numérique, avec seulement deux états possibles est beaucoup plus difficile à déterminer. Si le récepteur détecte un signal différent d'un mot numérique en 1 et 0, l'information est ignoreré. Si le bruit vient se superposer aux mots numériques, ils sont toujours décodés avec l'un des deux états - et rien d'autre, contrairement au cas des signaux analogiques. Tant que la porteuse modulée de façon numérique arrive à l'antenne du récepteur avec un niveau suffisant, elle peut être correctement décodée. Et comme dans le cas des lecteurs de CD et autres équipement audionumeriques, les algorthèmes de filtrage des erreurs replissent les sections de données manquantes.

Avec les systèmes sans fil numériques, le signal conserve sa qualité jusqu'à ce que le niveau du signal devienne trop faible, et il disparait alors. L'incidence principale des interférences sur les systèmes sans fil numériques se résume à réduire la portée maximum entre l'émetteur et l'antenne du récepteur. Pour éviter tout problème potentiel, conservez une ligne de mire dégagée entre l'émetteur et le récepteur, placez les antennes du récepteur loin de sources d'interférences comme les routeurs WiFi, et utilisez la position HI sur l'émetteur lorsque vous utilisez des distances plus grandes.

RéCEPTEUR XD-V75 — DÉTAIL DE LA CONFIGURATION

Pour une utilisation autonome, placez le recepteur sur une surface plane, avec les réglages de face avant et l'écran visibles. Connectez l'adaptateur secteur DC-1G à l'entrée 9VDC In à l'arrête; pour fixer le cable, faites une boucle dans le passé-cable situé au-dessus du connecteur pour éviter toute déconnexion accidentelle. Relief z'adaptateur à une ligne secteur de 90 à 240 Vca. Connectez les antennes demi-onde articulées fournies (RDrac) aux embases BNC gauches et droite ANTENNA A et ANTENNA B. Serrez les fiches d'un quart de tour vers la croite, et placez les antennes à environ 45 degrés (position "oreilles de lapin". Pour obtenir de plus amples détails sur l'installation des antennes à l'avant, lors de l'installation en Rack, lorsque vous connectez plusieurs récepteurs, consultez la section Installation et positionnement des antennes.

À droite de la face avant, utilisez l'interrupteur pour placer l'appareil sous tension; l'afficheur s'allume. Appuyez sur la touche SETUP. L'afficheur indique [SELECT FUNCTION] sur la ligne supérieure. Tournez le CODEUR ROTATIF pour faire defiler la liste des fonctions éditionables. Faites defiler jusqu'à l'options [SET CHANNEL] et appuyez sur le CODEUR ROTATIF pour sélectionner; appuyez sur la touche SETUP pour sélectionner la fonction.

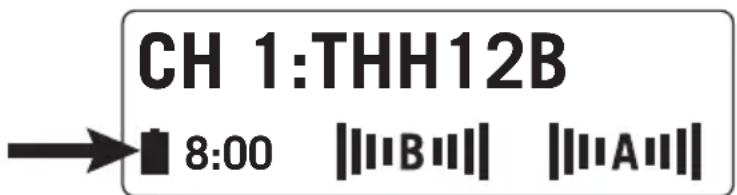

CH 1:THH12B

8:00 BBII IIAI

SET CHANNEL: 14

Remarque : Tournez vers la droite pour faire defiler la liste, et vers la gauche pour revenir en haut de la liste.

La page d'édition [SET CHANNEL] affiche le canal sélectionné. Tournez le codeur pour modifier le canal; les nombres de canaux autres que ceux du canal sélectionné clignotent. Appuyez sur le CODEUR ROTATIF pour sélectionner le nouveau canal.

Remarque: Le canal HF du recepteur ne change pas tant que vous n'appuyez pas sur le CODEUR.

Pour synchroniser le micro-emetteur ou l'émetteur de ceinture sur le récepteur, suivez la procédure des sections plus avant. Pour de plus amples renseignements sur la recherche des canaux et l'utilisation de plusieurs systèmes sans fil, consultez les sections Procedure de recherche de canal, Tests de portée et d'interférences, et Minimisation des effets à distance/proximate des émetteurs. Pour régler le niveau de sortie du récepteur connecté à une console ou autre, voir Reglages de sortie audio et de contrôle.

Remarque: Le recepteur offre trois modes d'affichage. La page d'accueil affiche le canal selectionné, le nom ou la description de l'émetteur, l'autonomie restante des piles, et l'état des antennes A et B. La page [SELECT FUNCTION] vous offre une liste défilante des fonctions étables du recepteur. La page Edit permet de modifier la fonction sélectionnée. L'utilisateur peut appuyer sur les touches SETUP et EXIT, et tourner ou appuyez sur le CODEUR ROTATIF.

MICRO-ÉMETTEUR THHI2 — DÉTAIL DE LA CONFIGURATION

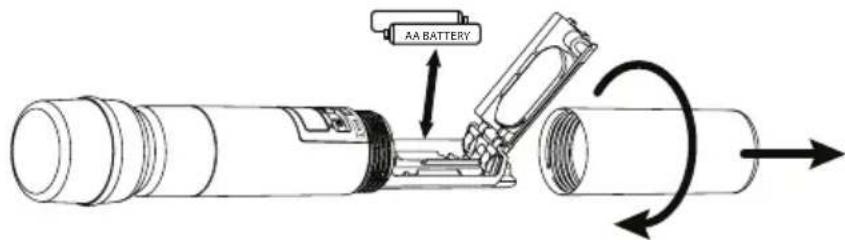

Pour commencer, dévisser la section inférieure du THH12 pour la retirer. Tirez doucement sur le couvercle du compartment des piles avec l'ongle de votre pouce et ouvre en tirant; le couvercle est articulé à sa base. Insérez deux piles LR6 (AA), en respectant les polarités indiquées.

Remarque: Utilisez des piles alcalines, ou des accus NiMH avec une capacité de 2400 - 2800 mAh. Voir Fonctions d'affichage de l'autonomie des piles, pour de plus amples renseignements.

Fermez le compartment des piles et vissez à nouveau la base de l'émetteur. Maintenez rapidement enforcée la touche gauche ON/MUTE sous l'afficheur. La ligne supérieure affiche le canal sélectionné, et la ligne inférieure affiche l'autonomie des piles. L'éclairage s'allume pendant quelques secondes, puis s'éteint.

Remarque: Les touches de l'émetteur sont en retrait pour éviter toute utilisation accidentelle — vous doivent appuyer fermement sur la touche jusqu'à partir un clic. Évitez d'utiliser des objets pointus comme la pointe d'un stylo.

L'émetteur doit être régle sur le même canal que le récepteur (si le récepteur est sur le canal 9, l'émetteur doit être également sur le canal 9). Maintenez enforcée la touche SELECT pendant deux secondes — l'écran affiche CH sur la ligne supérieure, et le canal seLECTIONné sur la ligne inférieure. Appuyez sur la touche ON/MUTE pour faire défiler les canaux 1 à 14. Chaque clic incrémente le canal; le numéro de canal clignote. Une fois sur le canal souhaïte, arrêté et maintenez enforcée la touche SELECT pendant deux secondes (ou n'appuyez sur aucune touche pendant 15 secondes). L'émetteur passse alors sur la nouvelle fréquence, et revient à l'écran principal. Consultez l'afficheur du récepteur pour confirmer que le signal de l'émetteur est bien reçu.

Lorsque l'émetteur est sous tension, appuyez rapidement sur la touche ON/MUTE pour couper le signal audio du micro, et l'éclairage reste allumé pendant la coupure. [MUTE] s'affiche à l'écran. Une autre pression rapide annule la coupure. L'émetteur THH12 offre d'autres fonctions éditionables, dont les modes de basse et haute puissance, la selection du modele de micro, les options de cryptage, et la possibilité de donner à l'émetteur un nom à 6 caractères qui s'affiche sur l'émetteur et le récepteur. Pour obtenir de plus amples détails voir Sélection du modele de micro et cryptage.

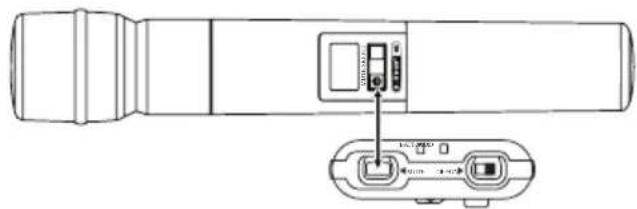

Remarque: L'émetteur peut être verrouillé de sorte que l'utilisateur ne puisse pas accidentellement ou délibérément modifier les réglages pendant l'utilisation. Pour modifier le verrouillage, désvissez la base de l'émetteur, allez à l'arrête du compartment des piles, et placez le micro-switch à droite pour verrouiller; l'écran affiche un cadenas dans le coin inférieur gauche, et le mot [LOCKED] s'affiche lorsque vous appuyez sur une touche. Revissez la base de l'émetteur. Pour déverrouiller, placez le micro-switch à gauche : vous pouvez alors réaliser les modifications et placer l'émetteur hors tension.

ÉMETTEUR DE CEINTURE TBPI2—DÉTAIL DE LA CONFIGURATION

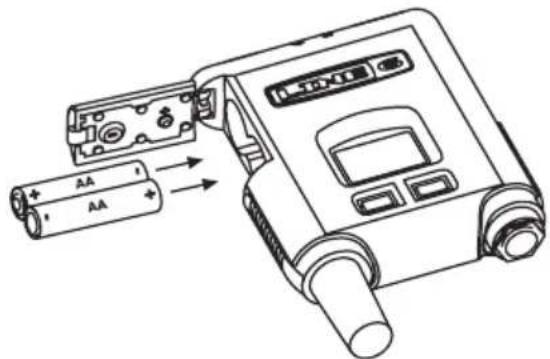

Pour commencer, appuyez sur le petit bouton de compartment des piles à gauche de l'émetteur (côté de l'antenne et de l'interrupteur OFF/ON), et faites glisser le rectangle en caoutchouc vers l'interrupteur. La porte du compartment des piles s'ouvre. Insérez deux piles LR6 (AA), en respectant les polarités indiquées sur la partie métallique à l'intérieur de la porte. Fermez la porte du compartment des piles et placez le rectangle en caoutchouc sur sa position originale. Placez l'interrupteur OFF/ON en position On; l'écran affiche le canal sélectionné et l'autonomie des piles.

Remarque: Utilisez des piles alcalines, ou des accus NiMH avec une capacité de 2400 - 2800 mAh. Voir Fonctions d'affichage de l'autonomie des piles, pour de plus amples renseignements.

L'émetteur de ceinture est équipé d'un connecteur TA4M à 4 broches pour les micro-cravate, les micros serre-tête, et micros instrument ou les cordons instrument. Le micro doit avoir un connecteur TA4F pour utiliser l'émetteur de ceinture. Alignez le connecteur jusqu'à ce qu'il s'insère aisément dans l'émetteur de ceinture, et appuyez jusqu'à fond. Pour le retirer, appuyez sur le bouton sur le côte du connecteur TA4F et tirez tout droit. Pour en savoir plus sur l'utilisation du micro-cravate et du micro serre-tête, voir Astuces d'utilisation du micro.

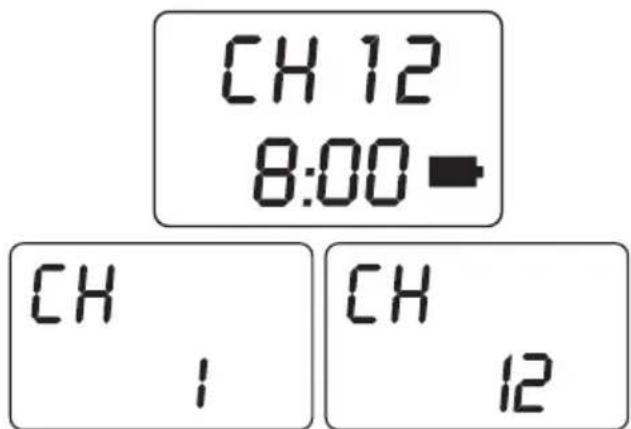

L'émetteur doit être régle sur le même canal que le récepteur (si le récepteur est sur le canal 9, l'émetteur doit être également sur le canal 9). Maintenez enforcée la touche SELECT pendant deux secondes — l'écran affiche CH sur la ligne supérieure, et le canal seLECTIONné sur la ligne inférieure. Appuyez sur la touche VALUE pour faire défiler les canaux 1 à 14. Chaque clic incrémente le canal; le numéro de canal clignote. Une fois sur le canal souhaite, arrêtez et maintenez enforcée la touche SELECT pendant deux secondes (ou n'appuyez sur aucune touche pendant 15 secondes). L'émetteur passé alors sur la nouvelle fréquence, et revient à l'écran principal. Consultez l'afficheur du récepteur pour confirmer que le signal l'émetteur est bien reçu.

Lorsque l'émetteur est sous tension, appuyez rapidement sur la touche MUTE pour couper le signal audio du micro, et l'éclairage reste allumé pendant la coupure. [MUTE] s'affiche à l'écran. Une autre pression rapide annule la coupure. L'émetteur TBP12 offre d'autres fonctions éditionables, dont les modes de basse et haute puissance, la sélection du modele de micro, les options de cryptage, et la possibilité de donner à l'émetteur un nom à 6 caractères qui s'affiche sur l'émetteur et le récepteur. Pour obtenir de plus amples détails voir Sélection du modele de micro et cryptage.

CONNEXION DU RÉCEPTEUR XD-V75

Le récepteur est équipe d'une sortie symétrique en XLR et asymétrique en Jack mono 6,35mm . Pour vous connecter à une console de mixage, utilisez un cable micro entre la sortie du récepteur et une entrée à niveau micro - de la même façon dont vous connectez vos micros conventionnels. En position [NORMAL (+0 dB)], le niveau de sortie du récepteur XD-V75 est quasiment identique à celui du micro connecté à l'émetteur (et les modèles de micro du THH12 émulent le niveau de sortie du micro modelisé). Si vous le souhaitez, vous pouvez régler le niveau de sortie par pas de 1 dB de -18 dB à +12 dB grâce à la fonction [SELECT FUNCTION: OUTPUT ADJUST]; voir Sorties audio et réglages de contrôle pour de plus amples détails.

Pour connecter un amplificateur instrument ou tout autre équipement audio avec un Jack 6,35 mm (proceseur de signal ou d'effet), utilisez un cordon instrument en Jacks 6,35 mm. Le réglage de niveau de sortie affecte également ce connecteur.

Remarque: N'utilisez pas de Jacks stéreo symétriques pour vous connecter à la sortie asymétrique. La bague de l'embase Jack stéreo transmet un signal de communication numérique pour l'interfacage avec d'autres produits sans fil Line 6. La connexion d'un Jack stéreo peut creer du bruit numérique lorsque vous vous connectez à l'entrée audio numérique d'une console de mixage. Utilisez uniquement une fiche Jack mono 6,35 mm asymétrique lorsque vous utilisez cette sortie audio.

COMPATIBILITÉ AVEC D'AUTRES ÉQUIPEMENTS SANS FIL LINE 6

Le XD-V75 utilise nos dernières technologies de transmission numérique et ses canaux sont totalement compatibles avec le XD-V35, ainsi qu'avac les modles Relay™ G30, Relay™ G50 et Relay™ G90 équipé du logiciel version 2 tournant en mode RF2. Vous pouvez utiliser plusieurs apparéils de ces gamas sur la même scène, tant que chaque système utilise son propre canal, et tant que vous n'en utilissez pas plus de 14 en même temps.

Le récepteur XD-V75 peut également receivevoir les signaux des générations précédentes de systèmes sans fil Line 6 (XD-V30, XD-V70, Relay™ G30, Relay™ G50 et Relay™ G90) avec la version 1 du logiciel que nous appelons le mode RF1. Ceci dit, il n'est pas conseillé de mélanger les modes RF1 et RF2 sur la même scène du fait des fréquences de canaux qui ne sont pas compatibles.

Si vous ajoutez un XD-V75 à une configuration tournant en mode RF1, le XD-V75 peut être utilisé pourmettre à jour les ancients équipements et pour qu'ils passent ainsi en mode RF2, en utilisant un ordinateur connecté à Internet et connecté au port USB du XD-V75. Voir la section Procedure de mise à jour du Firmware pour de plus amples informations. D'autre part, l'émetteur XD-V75 peut être configuré en mode RF1 si nécessaire pour utiliser l'émetteur avec des récepteurs Line 6 plus ancients. Pour régler les émetteurs THH12 ou TBP12 en mode RF1, passer en mode de configuration, affichez le canal courant, puis tout en maintainant la touche SELECT enforcée appuyez et relâchez la touche ON/MUTE du THH12 ou la touche VALUE du TBP12. L'écran affiche rapidement [XD-V75 RF1] ou [XD-V75 RF2] pour indiquer le mode de fonctionnement. Ce réglage est conservé en mémoire lors de la mise hors tension, et pour vous rappeler le mode utilisé, l'affector indique également [RF1 ou RF2] à chaque mise sous tension. Le récepteur XD-V75 affiche [To] à droite de l'écran pour indiquer la communication avec un émetteur configuré en mode RF1.

PROCEDURE DE RECHERCHE AUTOMATIQUE DE CANAL

Bien que le système sans fil Line 6 travaille sur la bande gratuite des 2,4 GHz - au-dessus des fréquences utilisées par la plupart des systèmes sans fil, téléphones portables, et autres équipements de communication - la bande est utilisé, notamment par les routeurs WiFi. Le récepteur contient une fonction complexe de recherche des fréquences qui déterminé l'existence d'équipements sans fil parasites qui peuvent comprometer les performances et la portée sur certains canaux, et vous aid à vous assurer que les canaux sélectionnés n'interférènt pas avec d'autres équipements sans fil. Utilisez la procédure suivante pour minimiser les interférences; si vous ajoutez des nouveaux systèmes sans fil à une installation Line 6 ancienne, commencez par placer sous tension les anciens émetteurs pour que leurs fréquences soient détectées.

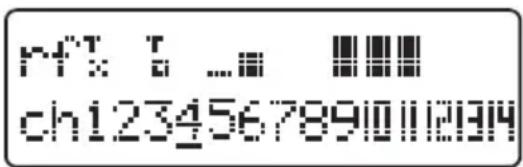

Appuyez sur la touche SETUP du récepteur. L'écran [SELECT FUNCTION] s'affiche; utilisez le CODEUR ROTATIF pour afficher l'écran [CHANNEL SCAN], et appuyez sur le CODEUR ROTATIF pour lancer la recherche. ÀpRES environ 6 secondes, l'écran affiche les canaux 1 à 14 sur la ligne inférieure, avec un témoin de statut sur chaque canal. Les témoins et leur signification sont :

Rien	Quasiment aucun niveau HF – meilleurs canaux à seLECTIONner
TIG	Émetteur XD-V70 déjà sous tension et utilisant le canal (ou autre système sans fil Line 6 en mode RF1)
TIG	Émetteur XD-V75 déjà sous tension et utilisant le canal (ou autre système sans fil Line 6 en mode RF2)
-	Signal HF faible non-Line 6 – vous pouvez utiliser ces canaux avec une incidence minimale sur la portée
III	Signal HF moyen non-Line 6 – l'utilisation de ces canaux risque de limiter la portée de cet émetteur
III	Signal HF non-Line 6 de niveau élevé – l'utilisation de ces canaux risque de limiter séricusement la portée de cet émetteur.

Le numero de canal selectionné pour le récepteur est souligné.

Remarque : Aucun signal audio ne fonctionne tant que le recepteur est sur cette page de recherche de canal ; vous doivent selectionner un canal en appuyant sur le CODEUR ROTATIF ou sur la touche EXIT, puis quitterze la page pour utiliser a nouveau les signaux audio.

Tournez le CODEUR ROTATIF pour faire défiler la liste des canaux ; un souligné clignotant suit le numéro de canal lors du défilament. Une fois que vous avez scélectionné un emplacement vide, un canal non utilisé, appuyez sur le CODEUR ROTATIF pour le sélectionner. L'afficheur du récepteur revient à la page principale et affiche le nouveau numéro de canal.

Remarque : Vous pouvez selectionner n'importe quel canal, quelles que soient les conditions HF du canal. La selection d'un canal affichant des interférences HF considérables peut entraîner une perte de portée considérable de l'émetteur.

Placez sous tension l'émetteur que vous souhaitez utiliser avec le récepteur et suivez la procédure décrite dans la section Mise en œuvre pour sélectionner le même numéro de canal. Pour configurer plusieurs récepteurs et émetteurs, laissez-les sous tension lorsque vous lancez la recherche du récepteur suivant et sélectionnez un autre canal libre. Vous pouvez également noter tous les canaux libres avec peu ou aucune interférence et régler les paires récepteur / émetteur sur ces canaux.

Remarque: Veillez à ce que tous les émetteurs Line 6 sous tension soient places au moins à 2 metres des antennes du récepteur. Ceci évite toute surcharge et toute erreur dans la recherche automatique.

Réglages de niveau de sortie du récepteur

Le niveau de sortie par défaut du récepteur XD-V75 est de +0 dB (gain unitaire). Ceci vous permet d'obtenir avec le système sans fil le même niveau de sortie que le micro modélisé lorsque vous connectez le micro à une entrée micro de votre console de mixage. Si vous souhaitez accentuer ou atténuer ce niveau de sortie, procédez comme suit:

OUTPUT ADJUST: +OdB (NORM)

Appuyez sur la touche SETUP, et dans [SELECT FUNCTION] faites defiler avec le CODEUR ROTATIF jusqu'à la page [OUTPUT ADJUST]. Appuyez sur le CODEUR ROTATIF pour sélectionner. La ligne inférieure de l'écran affiche une valeur de -18 dB à +12 dB. Dans la page d'accueil elle affiche [NORMAL (+0 dB)], et affiche les valeurs par pas de 1 dB.

Lorsque vous avez selectionné le niveau souhaité, appuyez sur le CODEUR ROTATIF pour sélectionner et revenir à l'écran principal. Tournez leCODEUR ROTATIF pour faire varier le gain — la modification est immediate.

Dans la plupart des cas, utilisez la position [NORMAL] (gain unitaire), et utilisez le réglage de Trim ou de gain ainsi que le Fader de la voie de la console pour accentuer ou atténuer le niveau du signal. Ce réglage offre les meilleurs résultats en termes de rapport signal/bruit. Lorsque vous mixez plusieurs systèmes sans fil, utilisez la position [NORMAL] sur tous les systèmes pour bénéficier des mêmes plages de réglages sur la console. Si vous mélangeur ne dispose que de boutons de niveau de voie, modifiez les niveaux de sortie des récepteurs.

Remarque: Meme en montant le niveau de sortie du recepteur au maximum (+12 dB), vous ne disposez pas d'un signal à niveau ligne. Utilisez le réglage de niveau d'entrée de la console.

Le fait de monter le niveau de sortie sur le récepteur peut réduire la réserve dynamique avant écrêtage, ajoutant de la distorsion sur les pointes de signal du micro. Ajoutez du gain en sortie du récepteur uniquement lorsque l'utilisateur du micro parle/chant trop doucement ou lorsqu'il est trop loin du micro, ou si le récepteur est connecté à un équipement externe dépourvu de réglage de gain d'entrée. Revenez à la page [NORMAL] une fois le réglage effectué.

Le fait d'attenuer le niveau de sortie peut réduire le rapport signal/bruit, générant ainsi du bruit de fond et du souffle dans les enceintes. Attenuez le niveau de sortie du récepteur uniquement lorsque le signal du récepteur sature une console de mixage exemple de réglage de gain d'entrée.

Remarque: En règle générale, il est conseilé d'appliquer au signal un gain maximal avant écritage à chaque étape du trajet du signal audio, tout en conservant le niveau en-de-à de tout écritage. Cette logique commence par le micro lui-même, et aide à ce que l'utilisateur fournisse un niveau sonore adapté en ne restant pas trop éloigné ou en parlant/chantant trop doucement. Dans ce cas, le réglage [NORMAL] du récepteur XD-V75 alimentée l'équipment audio en aval avec un niveau adaptable et une réserve dynamique suffisante pour éviter tout écritage. Le réglage de gain en entrée de la console vient ensuite, et veillez à éviter l'écritage sur les pointes de niveau. Le Fader de voie vient ensuite, puis le Fader de sous-groupe ou le Fader de sortie générale qui dirige le signal en entrée des amplificateurs. L'obtention d'un niveau optimisé à toute étape de la chaine audio signifie que vous avez besoin de moins de gain en entrée des amplificateurs pour有關ir un niveau de sortie identique dans les enceintes, avec moins de bruit de fond et de souffle.

Réglages du filtré dynamique

Le filtrtre dynamique permet aux utilisateurs de selectionner [OFF] (pas de filtrage), [NORM] (pour les applications musicales), et [TALK] (pour les applications discours). Lorsqu'il est actif, le filtrtre réduit les bruits de manipulation et les vibrations sur scene, à l'utilisation d'un expandeur inversé avec filtrtre passée-haut dynamique. En mode [NORM], lorsque le niveau d'entrée du micro chute en-deçà d'un seuil fixé, le niveau de sortie est attenué d'environ 6 dB tout en attenuant en même temps les fréquences inférieures à 200Hz . La position [TALK] accroît la réduction du niveau, ce qui est un réglage plus adaptable aux applications de discours.

Pour modifier les réglages du contrôle dynamique, appuyez sur la touche SETUP du récepteur et faites défiler jusqu'à l'option [DYNAMIC FILTER]. Appuyez sur le CODEUR ROTATIF pour sélectionner, et faites défiler jusqu'à aboutir le réglage souhaite. Appuyez sur le CODEUR ROTATIF pour sélectionner le réglage et revenir au menu principal. Le contrôle dynamique devient immédiatement actif lors de la seLECTION.

Remarque : Pour les applications ou le micro n'est pas proche de la bouche ou si la personne chante ou parle avec un niveau trop faible, il est conseilé de régler le contrôle dynamique sur OFF.

SELECTION DES MODELES DE MICROS

Selection des modèles de micros avec le micro-émetteur THH12

Le micro-main THH12 you permit de selectionner des modeles bases sur les micros les plus utilisés, avec leurs caractéristiques audio, le réponse en fréquence, et leur niveau de sortie. Les modeles sont : Shure® SM58®, Beta58®, SM57®, Sennheiser® e835 et e935, Audio-Technica® AE4100, Electro-Voice® N/D767a, Audix® OM5 et AKG® D5.

Les modèles disponibles dépendant de la capsule installée dans le micro. Alors que le firmware (version 2.10 ou plus récente) et le boîtier émetteur sont les mêmes pour tous les micros, les modèles disponibles dépendant de la capsule installée et détectée par la partie émetteur:

V75 dynamique, cardioie: les 10 modeles sont disponibles.
V75-SC dynamique, super cardioide: seuI les modIes super cardioiodes (Shure® Beta58®, Electro-Voice® N/D767a, AKG® D5 et un nouveau modele super cardioide signe Line 6) sont disponibles.
- Si vous utilisez un autre type de capsule, la modélisation est désactivée.

Remarque: Les modèles sont appliqués à la capsule micro Line 6, pour recréer les caractéristiques des micros émulés. Certaines caractéristiques physiques de ces micros, comme la réponse hors-axe, la structure polaire, et l'effet de proximité ne peuvent pas être recréées à partir d'une seule capsule.

Pour sélectionner un modele particulier de micro, maintenez enfoncée la touche SELECT jusqu'à ce que l'afficheur passé à l'écran de réglage du canal. Appuyez encore deux fois rapidement sur la touche SELECT pour afficher la page [MODEL]. Vous pouvez voir un nombre à deux ou trois chiffres/lettres dérivant le modele de micro; appuyez sur la touche ON/MUTE pour faire défiler les modèles – un par cliç. Le nom du modele clignote. Pour sélectionner l'un des modèles, appuyez sur la touche SELECT (l'afficheur passé à la page suivante) ou n'appuyez sur aucune touche pendant environ 15 secondes.

Affichage Fabricant Modèle
L6	Line 6 Custom
58	Shurc®	SM58
b58	Shurc®	Beta 58
57	Shurc®	SM57
835	Sennheiser®	e835
935	Sennhciscr®	e935
41	Audio-Technical®	AE4100
767	Electro-Voice®	N/D767a
o5	Audix®	OM5
d5	AKG®	D5

Remarque: Dans les cas où vous utilisez un melange de micros cables et sans fil, la modélisation permet a l'utilisateur de selectionner un modele de micro sans fil similaire à la majorité des micros cables utilisés. Cette selection devrait vous aider a réduire tout Larsen potentiel génére par les différences de réponse en fréquence entre différents micros lorsque vous utilisez une égalisation globale sur le système de sonorisation.

*Tous noms de produits sont des marques deposees, qui ne sont pas associés ou afflied a Line 6. Ces produits et marques deposees ne sont utilisés que pour identifier les produits etudiés lors de la modélisation sonore de Line 6. SHURE et SM58 sont des marques deposees de Shure Incorporated. Sennheiser est une maque deposee of Sennheimer Electronic Corp. Audix est une maque deposee of Audix Corporation. Audio-Technica est une maque deposee de Audio-Technica Corporation. Electro-Voice est une maque deposee of Telex Communications, Inc. AKG est une maque deposee de AKG Acoustics GmbH.

Sélectiondesmodèlesd'égalisationavecl'émetteurdeceintureTBPI2

L'émetteur de ceinture TBP12 peut être utilisé avec une vaste palette de microsc-ravate, micros serretête, micros pour instruments, ainsi qu'avac un cable instrument en Jack 6,35 mm. Certains de ces micros sont disponibles auprès de Line 6. Avec le bon câblage et le bon connecteur TA4F, vous pouvez utiliser quasiment n'importe quel micro. Pour aider l'utilisateur à obtaining les autres résultats résultats avec les micros selon les applications, vous dispose de plusieurs modèles d'égalisation.

Remarque : Voir Instructions de cablage du connecteur TA4F en Annexe à la fin du mode d'emploi.

MODEL

5F2

Pour sélectionner un modele d'égalisation pour un micro-cravate, un micro serre-tête ou un micro pour instruments, maintenez enfoncée la touche SELECT jusqu'à ce que l'écran affiche la page de selection du canal. Appuyez encore deux fois rapidement sur la touche SELECT pour afficher la page [MODEL]. Vous pouvez voir un nombre à deux ou trois chiffres/lettres dérivant le modele d'égalisation ; appuyez sur la touche VALUE pour faire défiler les modèles - un par clic. Le nom du modele clignote. Pour sélectionner l'un des modèles, appuyez sur la touche SELECT (l'afficheur passé à la page suivante) ou n'appuyez sur aucune touche pendant environ 15 secondes.

Nom Application Description
SF1 Filtré de discours 1 Passe-haut doux
SF2 Filtré de discours 2 Passe-haut doux et coupe-haut
SF3 Filtré de discours 3 Passe-haut modéré et coupe-haut
SF4 Filtré de discours 4 Passe-haut doux, atténuation des mediums et coupe-haut
SF5 Filtré de discours 5 Passe-haut modéré, atténuation des mediums et coupe-haut
SF6 Filtré de discours 6 Passe-haut agressif, atténuation des mediums et coupe-haut
IF1 Filtré instrument 1 Atténuation hautes-fréquences d'un cordon guitare
IF2 Filtré instrument 2 Mise en valeur des instruments à vent
IF3 Filtré instrument 3 Mise en valeur des cuivres

Astuces d'utilisation du micro

Contrairement aux micros-main devant lesquels l'utilisateur chante ou parle directement - et donc, avec la totalité de la réponse en féquence de la personne et du micro disponibles, les micros-cravate sont placés à divers emplacements. Du fait de la distance par rapport à la bouche et la position hors-axe, le niveau est beaucoup plus faible, avec une réponse en féquences attenuée dans le haut et le bas du spectre. Le son est souvent creux et accentue les mediums. Lorsque vous montez le gain pour relever le niveau de la voix, toutes sortes de bruits de fond se manifestent également et sont amplifiés.

Les corrections souvent importantes nécessaires à l'obtention d'une voix "naturelle" avec un microcravate peuvent être difficiles àmettre en œuvre sans Larsen, notamment sur scene ou en situations de direct où les niveaux restitues sont élevés. En combinant la position du micro et l'égalisation vous devez obtenir un bon résultat - et la réponse de l'égalisation de l'émetteur vous aide dans ce but.

Essayer de maintainir une distance constante entre la bouche de l'utilisateur et le micro. Pour les applications de théâtre les acteurs portent souvent le micro dans les cheveux sur l'avant de la tête ou juste au-dessus de l'oreille. Lorsque vous placez le micro sur le col ou sur une épaule, les variations de niveau peuvent être importantes lorsque l'utilisateur tourne la tête ; essayez plusieurs positions pour réduire cet effet. La position du micro au centre de la poitrine évite les variations importantes de niveau mais elle est éloignée de la bouche et en ligne indirecte — le son est creusé dans les mediums avec un effet de voix de poitrine typique à cette position.

Les micros-cravate directionnels (cardioïdes) aient à isoler la voix de l'utilisateur contre l'arrêté plan sonore, par rapport à un micro omnidirectionnel. Ils sont plus sensibles aux mouvements de la tête de l'utilisateur, avec des variations de niveau plus importantes selon que vous parlez en face du micro ou non. De plus, ils sont plus sensibles aux bruits de manipulation et de cable que les micros omnidirectionnels, et l'utilisateur doit éviter tout mouvement. Les modèles d'égalisation pour micros-cravate de l'émetteur de ceinture TBP12 vous offrent un filtre passé-haut (atténuation des basses fréquences) pour atténuer les bruits parasites.

Lorsqu'il est possible des les utiliser, les micros serre-tête peuvent résoudre la plupart de ces problèmes de niveau, de réponse en fréquence, de Larsen potentiel, de bruit de manipulation, et sensibilité aux bruits parasites d'arrête-plan. Vous disposez de nombreux modèles très discrets. Pour minimiser les bruits de respiration et les bruits de pop de certaines consonnen, utilisez la bonnette anti-vent du micro et dirigez la capsule du micro vers le coin de la bouche.

Lorsque les signaux audio sont enregistrés ou radiodiffusés et non en situation de direct ou Live, le micro peut être égalisé de façon plus poussée pour obtenir un son naturel, sans risque de Larsen.

RéGLAGE DES AUTRES FONCTIONS DE L'ÉMETTEUR

Nommer les émetteurs

Par défaut, le nom du micro-émetteur est [THH12] et celui de l'émetteur de ceinture est [TBP12]. L'émetteur peut receivevoir un nom de six caractères, pour l'identifier aisément sur l'émetteur et sur son récepteur. Avec la fonction [NAME], l'émetteur peut receivevoir un nom à six caractères qui s'affiche à l'écran LCD; le nom est transmis au récepteur et s'affiche également sur l'écran du récepteur. Les caractères comprennent des lettres et des chiffres (plus un tiret et un espace).

NAME

OFF

NAME

On

SINGER

Pour nommer l'émetteur, maintenez enforcée la touche SELECT jusqu'à ce que la page de selection du canal s'affiche. Appuyez rapidement quatre fois sur la touche SELECT jusqu'à afficher la page [NAME]. La valeur par défaut est [OFF]. Appuyez sur la touche ON/MUTE du micro ou sur la touche VALUE de l'émetteur de ceinture pour sélectionner [ON]. Appuyez sur la touche SELECT, et le nom par défaut (ou s'il a déjà un nom, le nom de l'émetteur) s'affiche avec sa première lecture clignotant. Appuyez à plusieurs reprises sur la touche ON/MUTE ou VALUE pour faire défiler les caractères alphanumériques jusqu'à ce le caractère souhaite s'affiche; appuyez alors sur SELECT pour le conserver et passer au caractère suivant. Lorsque vous avez atteint le dernier caractère, maintenez enforcée la touche SELECT pour revenir à l'écran principal. Le nom s'affiche sur l'émetteur et il est transmis au récepteur qui l'affiche également.

Selection de la puissance d'émission

Les numériques émetteurs Line 6 you permittent de selectionner la puissance d'émission, ce qui est très utile pour minimiser les interférences lorsque vous travailliez dans une zone partagée avec les systèmes WiFi (ou tout autre équipement travaillant à 2,4 GHz), ou encore pour étendre l'autonomie des piles lorsque l'émetteur est utilisé à proximate des antennes du récepteur. Lorsque vous utilisez des systèmes sans fil sur les mêmes canaux et à proximate des récepteurs respectifs, la faible puissance vous évite toute interférence entre les systèmes. Pour bénéficier de la portée maximale utilisez le réglage le plus puissant (par défaut).

Pour régler la puissance de l'émetteur power, maintenez enforcée la touche SELECT jusqu'à ce que la page du canal s'affiche. Appuyez une fois de plus rapidement sur la touche SELECT pour afficher la page [POWER]. Appuyez sur la touche ON/MUTE du micro-main ou la touche VALUE de l'émetteur de ceinture pour sélectionner [HI] ou [LO] (Power Save). Maintenez enforcée la touche SELECT pour sélectionner et revenir à l'écran principal.

Remarque: Si l'émetteur est régèle sur LO et que vous manquez de portée ou en présence d'interférences, passez sur la puissance HI. Vous pouvez également rapprocher l'émetteur des antennes du récepteur, en veillant à ce que les antennes soient en ligne de mire directe, ou Sélectionnéz une fréquence moins chargée.

Verrouillage, déverrouillage et coupure de l'émetteur

Les émetteurs THH12 et TBP12 peuvent être verrouillés pour éviter toute modification accidentelle des réglages lors de l'utilisation. Lorsque l'émetteur est verrouillé, l'utiliseur ne peut pas couper le micro, le placer hors tension, modifier la fréquence, etc., ce qui évite toute erreur possible. Àpres l'utilisation, vous pouvez facilement déverrouiller l'émetteur pour le placer hors tension ou modifier les réglages. Lorsqu'il n'est pas verrouillé, l'émetteur peut être coupé temporairement.

Pour couper le micro main THH12, appuyez rapidement sur la touche ON/MUTE jusqu'au cli c;

appuyez à nouveau pour rétabir le signal. Le mot [MUTED] s'affiche à la place du nom de l'émetteur et l'éclairage resté allumé. Pour couper le boîtier émetteur de ceinture TBP12, maintenez enforcée la touche MUTE; appuyez à nouveau pour rétabir le signal. L'afficheur fonctionne de façon identique au micro main. Lorsque le micro est coupé, si vous appuyez sur la touche SELECT pour saisir un autre paramètre, le mot [MUTED] reste en petits caractères au centre gauche de l'écran. Lorsque l'émetteur est coupé ([MUTED]) la Led MUTE s'allume en rouge sur le récepteur.

Pour verrouiller le micro-main THH12, place-le sous tension et assurez-vous que vous en avez terminé avec les réglages, et que le recepteur affiche le signal. Dévissez le compartment des piles, et repêrez le microcontacteur à l'arrière; place-le à droite, vers le symbole du cadenas. Testez en appuyant sur la toucheON/MUTE ou SETUP: le mot [LOCKED] doit s'afficher sur la ligne supérieure de l'afficheur qui doit s'allumer puis s'éteindre. Dévissez le compartment et place le contacteur à gauche pour déverrouiller le micro.

Pour verrouiller l'émetteur de ceinture TBP12, place-le sous tension et assurez-vous que vous en ave terminé avec les réglages, et que le récepteur affiche le signal. Avec deux doigs, appuyez en même temps sur les touches SELECT et VALUE et maintenez-les enforcées pendant deux secondes. Le mot [LOCKED] doit s'afficher et l'écran revient à la page principale. Testez en appuyant sur n'importe qu'elle touche: l'émetteur doit être verrouillé. Le verrouillage désactive temporairement l'interrupteur OFF/ON. Pour verrouiller, maintenez les touches SELECT et VALUE enforcées pendant deux secondes.

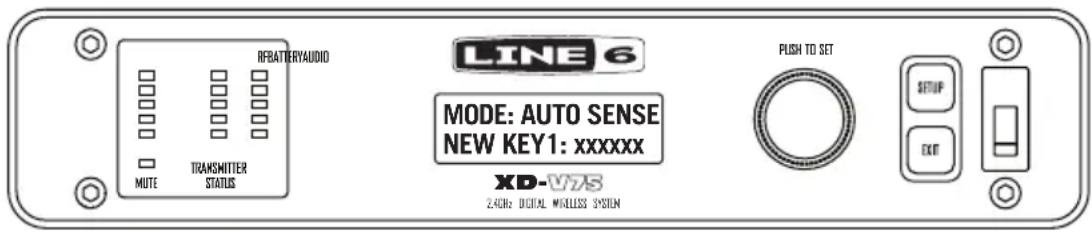

Réglage du cryptage

Le système sans fil numérique XD-V75 permet l'utilisation d'un code de cryptage unique en 24 bits appliqué au signal audio de l'émetteur, créé une liaison sécurisée avec le récepteur - plus de 16 millions de codes sont possibles. Le cryptage évite que le signal audio soit reçu et décrypté lorsque vous utilisez le système sans fil lors de réunions ou de conversations confidentielles. Le signal audio transmis par le micro est codé dans l'émetteur, et il est décodé dans le récepteur; le signal radio entre les deux est sécurisé.

Le code de cryptage est tout d'abord saisi dans l'émetteur, puis transféré au récepteur. Veillez à ce que les fréquences correspondant. Remarque : Lorsque vous utilisez la fonction "Send", l'émetteur et le récepteur doivent être régles sur le même canal et doivent communiquer en mode non-crypté avant de pouvoir utiliser cette fonction. Placez l'émetteur sous tension, maintenez enforcée la touche SELECT pour afficher la page du canal, puis appuyez sur la touche trois fois pour afficher la page [CRYPTTO]. Le mode de cryptage est [OFF] ou [ON], et le mot clignote ; appuyez sur la touche ON/MUTE du micro ou sur la touche VALUE de l'émetteur de ceinture pour sélectionner la valeur : [ON] crypte le signal.

Remarque: L'émetteur transmet en mode crypté lorsqu'vous scélectionnez [ON] et que vous quittert le mode de configuration. Si vous faites défiler les pages d'édition sans souhaiter modifier le réglage courant de cryptage, appuyez à nouveau sur la touche SELECT sans appuyer sur ON/MUTE ou sur VALUE pour

éviter la page, laissant l'option de cryptage telle qu'elle. Pour désactiver le codage du signal, allez à la page [CRYPTO], appuyez sur la touche ON/MUTE ou VALUE pour afficher [OFF], et appuyez sur la touche SELECT pour quitter. Le système repasse en émission non crypté.

L'émetteur génére de façon aléatoire et automatique un code hexadecimal à six caractères (caracteres 0 - 9 et A - F), et le ménorise même lorsque l'émetteur est place hors tension. Pour “oublier” le code, placez le paramètre [CRYPTO] sur [OFF]. Le code n'est visible qu'une seule fois en appuyant sur la touche SELECT immédiatement après avoir régle [CRYPTO] sur [ON]; il s'affiche pendant deux minutes ou jusqu'à ce que vous appuyez à nouveau sur la touche SELECT pour passer à l page suivante. Dans que vous appuyez à nouveau sur SELECT, l'émetteur passée en mode crypté.

Pour transférer le code au récepteur XD-V75 associé sur le même canal, le récepteur doit être sur la page de cryptage. Appuyez sur la touche SETUP pour aller à la page [SELECT FUNCTION] et faites défiler avec le CODEUR ROTATIF jusqu'àu paramètre [ENCRYPTION], puis appuyez sur le CODEUR ROTATIF pour saisir la fonction. Faites défiler avec le CODEUR ROTATIF jusqu'à [MODE: AUTO SENSE / NEW KEY 1:xxxxxx] — le curseur est sous la lecture A. Si vous avez besoin d'aller sur [NEW KEY 2], appuyez encore sur le CODEUR ROTATIF pour passer au numéro 1 — tournez le codeur pour aller au numéro 2. Appuyez sur le CODEUR ROTATIF une fois de plus pour avancer jusqu'àu premier des six caractères du code — il clignote et change lorsque vous tournez le CODEUR ROTATIF.

Remarque: Le récepteur ménorise deux clefs de cryptage, ce qui vous permet d'utiliser deux émetteurs codés à différents moments avec le même récepteur – par exemple, si vous possérez un micro-main et un micro de ceinture avec le même récepteur. Les clefs de cryptage sont générées par l'émetteur, et sont différentes avec chaque émetteur; utilisez la valeur [NEW KEY 1] avec le premier et [NEW KEY 2] avec le second.

La façon la plus simple de transférer le code au récepteur consiste à placer l'émetteur à côté (un mètre) du récepteur, et de placer le récepteur en mode de cryptage comme nous l'avons vu avant de générer le code sur l'émetteur. Lorsque le code est affiché sur l'émetteur, maintenez enforcée la touche ON/MUTE du micro-main ou la touche VALUE de l'émetteur de ceinture pour transmettre le code au récepteur; Snd s'affiche sur l'émetteur. En même temps, dans la page [MODE: AUTO SENSE] du récepteur, avec le curseur sur le premier caractère du code, appuyez sur le CODEUR ROTATIF une fois que l'émetteur a terminé de transmettre le code au récepteur, puis relâchéz la touche de l'émetteur.

Remarque: Une fois l'émetteur en mode de cryptage, la page d'accueil affiche CR à la place de CH pour indiquer que les émissions sont codées.

Vous pouvez également transférer manuellement le code au récepteur. Notez le code de l'émetteur et saisissez-le plus tard dans le récepteur, à la page [ENCRYPTION], ou rapprochez l'émetteur du récepteur pendant les deux minutes où le code est affché, et saisissez-le manuellement. À cette fin, saisissez manuellement le code à la page [MODE: AUTO SENSE / KEY 1 (ou 2): xxxxxx], appuyez sur le CODEUR ROTATIF jusqu'à ce que le premier caractère x clignote, puis tournez le CODEUR ROTATIF jusqu'à ce que caractère souhaite s'affiche. Appuyez à nouveau sur le codeur pour modifier le second caractère. Continuez jusqu'à ce que tous les caractères soient saisis, puis appuyez sur le CODEUR ROTATIF une dernière fois pour sauvegarder le code.

MODE: OFF NEW KEY1:54Axxx

Remarque: Bien que la transmission directe du code de l'émetteur au récepteur soit rapide et sécurisée (car réalisée à très faible puissance et à proximate du récepteur), certains utilisateurs ne souhaitent pas diffuser le code et préférent le saisir manuellement. Également dans un but de redondance, dans certains cas l'utilisateur peut coder deux récepteurs avec le même code d'émetteur, le second servant de récepteur de secours.

Pour changer le code de cryptage d'un émetteur déjà crypté et l'utiliser avec un autre récepteur ou renouveler le code, allez à la page [CRYPTO] de l'émetteur. Utilisez les touches ON/MUTE ou VALUE, passez de [ON] à [OFF] et appuyez sur SELECT pour annuler l'ancien code. Maintenez la touche SELECT enforcée pour repasser en mode de configuration, allez à [CRYPTO], et Sélectionnez à nouveau [ON]. Suivez la même procédure pour afficher le code sur l'émetteur et le transférer automatiquement au récepteur. Lors de l'utilisation du système, si le récepteur reçoit le signal d'un émetteur crypté, et si le code correspondant a été enregistré, un petit c s'affiche dans le coin supérieur droit de l'afficheur. Si le code n'est pas dans le récepteur, ou si le mode de cryptage a été désactivé sur le récepteur, l'afficheur indique [BLOCKED]. Le signal audio ne peut pas être reçu tant que le code n'a pas été saisi, ou qu'un nouveau code ait été génééré sur l'émetteur et transféré au récepteur.

Fonctions d'affichage de l'autonomie des piles

Les émetteurs Line 6 sont équipés de témoins de charge des piles qui vous indiquent avec précision l'autonomie des piles. Ces informations sont disponibles sur l'émetteur et le récepteur. Ces indications sont étalonnées pour des piles alcalines commerciales, et vous offrent également des informations très utiles lorsque vous utilisez des accumulateurs rechargeables.

Lorsque vous placez l'émetteur sous tension, la ligne inférieure de l'écran affiche l'autonomie restante des piles en heures et minutes, avec une icône de pile affichée à côté du temps. L'autonomie des piles est donné par pas de vingt minutes (Heures:20). Lors de la mise sous tension initiale le temps restant estimé est souvent optimiste, et ce pendant les premières minutes, affichtant une autonomie restante supérieure à la réalité - ceci est dû aux caractéristiques intrinsèques des piles alcalines dont la tension monte temporairement après une période de non-utilisation. Attendez environ vingt minutes après la mise sous tension de l'émetteur pour obtenir une lecture fiable.

Sur le récepteur, l'autonomie des piles s'affiche dans le coin inférieur gauche de la page d'accueil, et varie selon les informations transmises par l'émetteur. De plus, l'afficheur central à 5 Leds indique l'autonomie des piles par pas d'une heures. Lorsque l'autonomie des piles est inférieure à cinq heures, les cinq Leds s'allument. Entre quatre et cinq heures restantes, quatre Leds s'allument, et ainsi de suite. Lorsqu'il reste moins d'une heures d'autonomie, la Led inférieure passé du vert au rouge - et clignote lorsqu'il ne vous reste que 40 minutes ou moins.

Les accumulateurs au NiMH (Nickel Metal Hydride) dans la gamme des 2400 - 2800 mAh sont conseillés avec les émetteurs THH12 et TBP12. Assurez-vous que la taille des accumulateurs soit adaptée au compartment des piles, car leur longueur peut varier. Les accumulateurs doivent être chargés avec le chargeur correspondant; les émetteurs ne chargeant pas les accumulateurs. Étant donné que les afficheurs d'autonomie des émetteurs ont été étaconnés pour des piles alcalines, l'affichage estime de l'autonomie restante est errone lorsque vous utilisez des accumulateurs rechargeables.

Remarque: Les piles au carbone-zinc ne sont pas conseillées.

TESTS DE PORTÉE ET D'INTERFÉRENCES

La fonction de recherche automatique de fréquences du récepteur XD-V75, l'affichage d'antenne A/B et l'afficheur à Leds de niveau HF, vous offrent des outils puissants d'aide à la sélection des mêleurs canaux, évitant les interférences, et évitant aux systèmes sans fil audio d'interférer avec les autres équipements sans fil. Utilisez ces fonctions avant d'utiliser les systèmes sans fil pour vous garantir une utilisation exemple de tout souci.

Recherche automatique des canaux exempts d'interférences

Pour commencer, vous doivent pouvoir un canal libre en suivant la procédure de recherche automatique de canal. Les canaux 1-14 sont répartis tous les 76MHz sur la bande des 2,4 GHz, et les fréquences sont spécialement sélectionnées pour leur compatibilité et pour minimiser les interférences avec d'autres équipements travaillant sur la même bande. Lancez la recherche depuis tous les émetteurs dés que vous arrivèz sur un nouveau lieu d'utilisation.

Une fois la recherche achemee, consultez les résultats sur l'afficheur de canal, et notez les canaux avec un demi-bloc ou un bloc entier d'affché. Ceci indique la presence d'interférences sur ces canaux, ce qui limite la portée de l'émetteur sur ces canaux (ce qui signifie également qu'un émetteur sur ce canal peut interférer avec les équipements déjà en place).

Détction des interférences avec l'afficheur de niveau HF

Le récepteur XD-V75 est équipe d'un afficheur à Leds nommé RF, qui indique le niveau des signaux du canal sélectionné (par exemple, lorsque vous étés sur le canal 7 Line 6, il detecte les fréquences avec une fréquence centrale de 2,433 GHz ou de 2,467 GHz). Ces Leds sont vertes lorsque vous receivez un signal en provenance d'un émetteur Line 6, et rouge lorsque l'émetteur est hors tension et en présence d'interférences sur la fréquence. Si le récepteur est sous tension et l'émetteur hors tension, et si une ou plusieurs Leds de l'afficheur RF sont rouges, il detecte des interférences potentielles. Plus il y a de Leds allumées, plus le signal est puissant - et plus il perturbera la portée et les performances d'un émetteur utilisant ce canal.

Détction des interférences avec l'afficheur d'antennes A & B

L'afficheur principal du récepteur indique la puissance du signal reçu sur les antennes A et B sur les deux fréquences de transmission de l'émetteur Line 6. Cet affichage peut également indiquer la présence d'interférences lorsque l'émetteur est hors tension.

Les quatre barres verticales qui peuvent apparaître à gauche et à droit des indications A et B de

l'afficheur représentent le niveau HF croissant - 4 barres correspondant au niveau le plus élevé. Lorsque l'émetteur est hors tension, l'affichage d'une ou plusieurs barres à côte de ces lettres indique une interférence potentielle sur ce canal, ce qui peut affecter les performances et la portée de vos systèmes sans fil. Étant donné que les émetteurs XD-V75 utilisent deux féquences en même temps, les barres à gauche de chaque lecture indiquent la plus BASSE des deux féquences, et les barres à droite de chaque lecture indiquent la féquence supérieure. Dans certains cas, seule l'une des deux féquences affiche les interférences. Ce tableau vous indique l'effet potentiel sur le jeu.

Barres d'antenne	Utilisation du système Line 6	Niveau de l'interfERENCE	Estimation de la portée du système Line 6
4 Très déconseil	ée >(-60 dBm) 0-3 m
3 Déconseillée	>(-70 dBm) 1-8 m
2 Acceptable	>(-80 dBm) 8-17 m
1 Bonne	>(-90 dBm) 17-30 m
0 Excellente Pas	d'interférences >65 m

Remarque : Lorsque l'émetteur main ou de ceinture associé est sous tension, ces barres indiquent la puissance du signal de l'émetteur reçue par les antennes du récepteur pour les deux fréquences du canal. En utilisation normale, vous devriez voir quatre barres de chaque côte - etès que vous commencez à dépasser la portée maximale, le nombre de barres diminuè. Avec trois barres, le niveau du signal reste bon. Il reste acceptable à deux barres et vous fournit un signal audio fiable.

Test de déplacement sur la zone d'utilisation

Lorsque vous mettez en œuvre un système sans fil dans un nouvel environnement, il est conseillé de placer le récepteur et ses antennes sur leur point d'utilisation finale et de vous déplacer sur la totalité de la zone d'utilisation de l'émetteur. Parlez et vérifie l'absence de décrochages ou autres problèmes, tout en notwithstanding votre position par rapport aux antennes de réception.

Si pour une raison ou une autre vous ne pouvez pas utiliser le système de sonorisation, demandez à une personne de se déplacer avec l'émetteur et à une autre de surveiller le récepteur, vous pouvez utiliser les afficheurs de niveau HF pour détecter les points de signal faible qui pourrait cause des problèmes. Vous pouvez également contrôler le signal avec un casque connecté à la console de mixage, si le récepteur est relié à la console.

Si vous utilisez des antennes deportees, déplacez-les pour accroître la couverture et améliorer ou éliminer les zones de faible signal. Si les antennes sont sur le récepteur, déplacez-le pour obtenir une meilleure ligne de mire avec l'émetteur.

Remarque: Si vous n'arrivez pas à vous débarrasser des zones d'ombre radio, repérez la zone problèmeatique au sol et informez l'utilisateur du problème associé à cette zone.

Pour éviter les interférences WiFi

Si vous VOYZ plusieurs demi-blocs ou blocs complets a coté de chaque côte sur l'écran de recherche de canal, il y a de fortes chances pour que vous soyez a proximite d'un canal WiFi. Si vous pouze trouver l'équipement WiFi et éloigner vos récepteurs, ou les antennes déportées, vous risquez de pouvoir réduire l'incidence des interférences. Notez également que vos émetteurs peuvent interférer avec le réseau WiFi s'ils émettent à proximite des routeurs ou d'autres équipements WiFi connectés. La(Meilleure option en presence d'interférences puissantes consiste à selectionner un canal libre.

Les canaux WiFi les plus utilisés (ces canaux ne correspondant pas aux canaux Line 6) sont les canaux 1, 6, et 11. Ils courent chacun 20MHz , et en général, un seul canal WiFi est utilisé. Dans la majorité des cas, tous les canaux Line 6 sont compatibles avec les systèmes WiFi, avec des interférences minimales, voir inexistantes. Dans tous les cas, vous disposez de huit canaux Line 6 pour éviter totallement les canaux WiFi. Utilisez les canaux des annexes, Tableau de référence des canaux et fréquences HF.

Remarque: Les téléphones cellulaires avec Bluetooth ou WiFi transmittent des signaux sur la bande des 2,4 GHz, et représentent des sources potentielles d'interférences à proximé des antennes de réception. Si vous utilisez ces fonctions de votre téléphone, éloignez-vous à plus d'un mètre des récepteurs.

Réduction DES EFFETS DE L'ÉMETTEUR PROCHE/ÉLOIGNÉ

Les systèmes sans fil numériques Line 6 ont été conçus pour qu'un récepteur ne recoive que les signaux audio d'un émetteur régle sur le même canal. Bien que les autres émetteurs et autres sources HF à proximé neprésententaucun risque de transmission d'un signal audio à un récepteur qui n'est pas sur le même canal, dans certaines conditions,ils peuvent avoir une incidence néfaste sur la portée.Lorsque vous utilisez plusieurs canaux, respectez quelques procédures simples pour réduire ces effets.

Le récepteur XD-V75 survoie en permanence le signal de son émetteur, et augme son gain (sensibilité) lorsque l'émetteur s'éloigne, pour conserver un niveau HF acceptable. L'effect de proximité/éloignement peut apparaitre lorsque l'émetteur est éloigné des antennes du récepteur, et lorsque les émetteurs régles sur différents canaux sont utilisés à proximate des antennes. Le signal puissant des émetteurs proches, notamment s'ilts sont sur une fréquence proche du canal du récepteur, peut masquer le signal des émetteurs éloignés - et peut parfois causer un décrochage audio de cet émetteur.

Par exemple, si l'émetteur sur le même canal que le récepteur est place à 20 mètres, et si un autre émetteur est place à 1 mètre de l'antenne du récepteur, la portée de l'émetteur distant peut être affectée de façon négative. Évitez le problème potentiel en plaçant les récepteurs et leurs antennes à égale distance des émetteurs.

Solutions possibles :

• Vérifiez que tous les émetteurs soient placés à au moins 2 mètres des récepteurs et les autres sources HF (routeurs WiFi, etc.) soient également éloignées.
• Placez les antennes plus haut, ce qui peut réduire la différence de distance et améliorer la ligne de mire avec l'émetteur distant.
• Utilisez des antennes déportées et placez-les à équidistance entre chaque groupe d'émetteurs (par exemple, placez une antenne déportée connectée à l'embase ANTENNA A plus pres des émetteurs les plus proches, et une antenne déportée connectée à l'embase ANTENNA B à proximate des émetteurs distants).
• Rapproche le récepteur de son émetteur, ou utilisez des antennes déportées sur le récepteur pour vous rapprocher.
• Utilisez le réglage de puissance d'émetteur LO sur les émetteurs proches, et la puissance HI sur les émetteurs distants.

INSTALLATION ET POSITIONNEMENT DES ANTENNES

Le récepteur XD-V75 peut être installé en Rack. Lorsqu'il est utilisé seul et place sur une table, les antennes sont en général connectées aux embases BNC ANTENNA A et ANTENNA B à l'arrête. Pour le montage en Rack, Line 6 a prévu plusieurs options, et vous fournit des équerres longues avec découvertes pour l'installation en face avant des connecteurs BNC fournis. Vous pouze ainsi connecter les antennes en face avant, avec une paire de cables en BNC entre le récepteur et les antennes. Vous disposez également des éléments nécessaires à l'installation en Rack côte-à-côte de deux récepteurs demi-Rack. Vous pouze partager une paire d'antennes avec plusieurs récepteurs grâce aux connecteurs spéciaux à l'arrête des récepteurs. Nous mettons à votre disposition des antennes déportées optionnelles.

Remarque: Lorsque vous montez les récepteurs en Rack, il est préféable de les installer (ainsi que leurs antennes en haut du Rack pour optimiser la ligne de mire directe avec les émetteurs et bénéficier d'une portée maximale. Également, placez les récepteurs et les équipements comme les processeurs numériques de signaux, ordinateurs, routeurs WiFi, et tous équipements émettant des signaux HF de sorte qu'ils soient séparés les uns des autres.

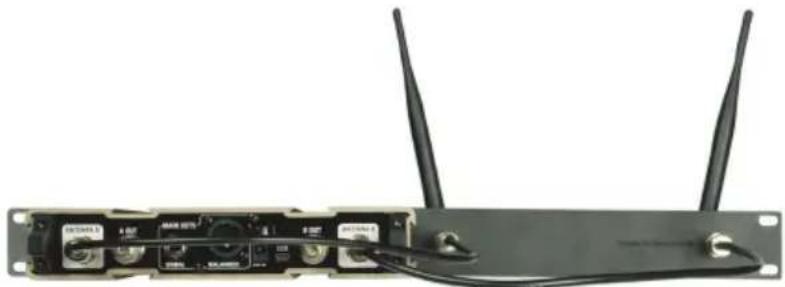

Montage en Rack d'un récepteur avec antennes en façade

Pour monter en Rack un seul récepteur XD-V75, utilisez l'équerre longue et l'équerre courte fournies avec le récepteur; le récepteur peut être monté à gauche ou à droite du Rack. Si vous n'utilise pas les antennes déportées optionnelles, utilisez les antennes demi-onde sur l'équerre longue. Retirez les protections en caoutchouc pour dévoiler les découvertes en D de montage en Rack, désvissez les écrous à 6 pans et les rondelles des connecteurs BNC-vers-BNC, passez-les à travers les découvertes, revissez et serrez. Utilisez les quatre vis platees courtes fournies pour fixer les équcherres sur la face avant du récepteur.

Pour connecter les antennes au récepteur, fixez une extrémité des cables BNC fournis aux embases ANTENNA A et ANTENNA B de la face arrêté et l'autre extrémité au côte orienté vers l'intérieur des connecteurs BNC-vers-BNC sur l'équerre longue. Terminatez l'installation en vissant l'assemblage au Rack. Faites les connexions audio et d'alimentation et installez les antennes demi-onde sur les embases de la face avant.

Montage en Rack et antennes - deux récepteurs

Pour installer deux récepteurs côte-à-côte, utilisez la piece spéciale fournie. Faite-la glisser dans la rainure sur un côte du récepteur, de l'arrière vers l'avant. La piece s'insère avec précision : appliquez une pression sur la piece ou tapotez doucement avec un maillet ; veillez à éviter tout dommage aux réglages de face avant lorsque vous positionnez le récepteur. Faites glisser la rainure du second récepteur sur la piece, en commençant par le point où la piece est la plus pres de l'avant du premier récepteur, et poussez en arrêté jusqu'à ce que les façades des deux récepteurs soient alignées.

Une partie de la pierce d'assemblage peut depasser a l'arriere des deux recepteurs : vous pouze utiliser le maillet pour taper doucement jusqu'à ce qu'elle soit alignée avec l'arriere des recepteurs. Au centre de la face arriere au point de jonction des deux recepteurs, utilisez la clef Allen de 7/64eme de pouce poursteroler les protections internes en caoutchouc et placez la plaque carrée de jonction en alignant les trous de la plaque sur ceux des équcherres des deux recepteurs. Installez a nouveau les protections en caoutchouc et fixez-les avec les vis que vous avez retirees au préalable.

Utilisez les vis à tête plate courtes pour fixer les petites équres de chaque côte de l'assemblage constitué par les deux récepteurs. Lorsque les récepteurs sont installés dans le Rack, utilisez des antennes déportées sur l'un des récepteurs et les cables BNC-vers-BNC pour réaliser la connexion avec l'autre.

Pourreprenelesignaldesantennesdel'undesrécepteursausuivant,connectezlesantennesauxconnecteurs BNCANTENNA et ANTENNA en face arriere du premier récepteur. Les cables BNC-vers-BNC des sorties [A OUT] et [BOUT] sont reliés aux entrées ANTENNA et ANTENNA du récepteur suivant.

Remarque : Pour obtenir lesassageurs résultats, Line 6 conseille de ne pas utiliser plus de quatre récepteurs avec la même paire d'antennes avec la fonction de reprise en BNC à l'arrête des récepteurs. Utilisez une autre paire d'antennes pour les quatre récepteurs suivants. Sinon, vous pouvez utiliser un distributeur d'antennes Line 6 ou tout autre distributeur HF compatible avec la bande des 2,4 GHz pour relier une paire d'antennes à plusieurs récepteurs.

Remarque: Les antennes déportées Line 6 sont actives et doivent être alimentées par le cordon coaxial de l'antenne pour fonctionner correctement. Vérifie que le distributeur HF puisse également alimenter les antennes; consultez les caractéristiques techniques des antennes pour de plus amples détails.

Positionnement des antennes déportées

Le système sans fil numérique XD-V75 peut être utilisé avec des antennes déportées ce qui permet de placer le récepteur de façon plus pratique - même à distance des émetteurs - et de rapprocher les antennes des émetteurs et d'obtenir ainsi une meilleure réception HF. Les antennes déportées sont primordiales lorsque la distance est importante entre les émetteurs et les récepteurs, en présence de murs ou d'obstacles entre les deux, ou lorsque les récepteurs sont installés de façon "permanente" dans une piece séparée, ou dans le cas d'un vehicule de régime où les émetteurs ne sont jamais à la même distance. Nous mettons à votre disposition des antennes omnidirectionnelles et directionnelles (cardioïdes).

Pour connecter les antennes déportées aux récepteurs, utilisez du cable coaxial à faible perte de 50 Ohms avec fiches BNC à chaque extrémité. Placez l'antenne en ligne de mire directe avec les émetteurs; les antennes actives omnidirectionnelles Line 6 P360 et directionnelles P180 peuvent être montées sur pieds de micro. Connectez le cable à l'antenne. Il doit être le plus court possible. Relief-le aux embases ANTENNA A / ANTENNA B à l'arrête du récepteur.

Mesurez la distance et reglez le gain et utilisez le réglage correspondant de l'antenne ; 6 dB pour 8 metres, 15 dB pour 16 metres, et 26 dB pour 33 metres. Une fois connectée et avec le récepteur sous tension, confirmez que le témoin bleu en façade de l'antenne est allumé. Déplacez-vous sur la zone d'utilisation et vérifie l'absence de décrochages et d'interférences. Vous pouvez utiliser un maximum de quatre récepteurs en même temps avec ce type d'antenne.

Remarque: Le cable entre l'antenne et le récepteur génére des pertes de niveau du signal HF—ces pertes sont liées à la longueur du cable et peuvent devenir un veritable problème. Avec une antenne passive, utilisez un cable offrant le moins de pertes possibles et ne dépasse pas une longueur de 5 metres. Avec une antenne active, et un réglage de gain adapté, ne dépasse pas des longueurs de cable de 33 metres.

Lorsqu'elles sont utilisées correctement, les antennes déportées permettent d'accroître la portée et de réduire les décrochages et les interférences, par rapport à une simple antenne demi-onde reliée directement au récepteur ou montée en face avant du Rack. Ceci est particulièrement vrai lorsque les récepteurs doivent être situés en ligne non-directe ou en présence d'obstacles.

Les antennes omnidirectionnelles convennent mieux aux zones d'émission larges - avec une zone de réception à l'avant, sur les côtes et même à l'arrière de l'antenne. Les antennes directionnelles offrent un niveau de signal supérieur à l'avant de l'antenne, et une atténuation plus importante des signaux reçus à l'arrière - dans le cas de la P180, vous disposez d'une couverture cardioïde d'environ 90 degrés avec atténuation exponentielle sur les côtes. Utilisez ces antennes lorsque les utilisateurs sont dans une zone plus confinée ou lorsqu'ils ne se déplacent pas autant. Elles peuvent également aider à minimiser un signal interférant avec le spectacle en orientant l'arrière de l'antenne vers la source de l'interférence et l'avant vers les émetteurs.

Dans certaines situations, les antennes déportées peuvent vous permettre d'utiliser la puissance LO de l'émetteur pour minimier les interférences lorsque plusieurs émetteurs sont utilisés à proximité les uns des autres ou lorsque vous utilisez deux groupes ou plus d'émetteurs pour des spectacles individuels proches les uns des autres (salles de danse ou de théâtres mitoyennes). Vérifiez que la puissance du signal reçu d'un point plus proche et plus dégagé par rapport aux émetteurs ne soit pas perdue dans des

longueurs de cable coaxial trop longues.

ANNEXES

Problème Solution
Pas de signal audio	Placez l'émetteur et/ou le récepteur sous tensionRemplacez les piles de l'émetteurVérifiez la polarité des piles de l'émetteurSignal audio de l'émetteur coupé; appuyez sur la touche MUTEL'émetteur et le récepteur sont sur des canaux différents; utilisez le même canalL'émetteur est en mode de cryptage et pas le récepteur (ou ils utilisent un code différent)Le récepteur et en mode Channel Scan ou en mode Channel SelectLe récepteur n'est pas relié à la sonorisation, ou la sonorisation est coupée
L'émetteur reste sous tension	L'émetteur est verrouillé; déverrouillez et placez hors tension
Portec limitée	Les antennes ne sont pas connectées au récepteur; vérifiez les connexionsLes antennes du récepteur ne sont pas en ligne directe; élevez-lez ou déplacez les obstructionsInterférences d'une autre source; changez de canal et consultez la section Éloigné / Rapproché du mode d'emploiÉloignez le récepteur / les antennes du récepteur de la source WiFi ou de toute autre source à 2,4 GHz
Décrochages	Distance trop importante entre l'émetteur et le récepteur; rapproches-lesRéglez l'émetteur sur la puissance HIRapprochez les antennes de l'émetteurÉlevez le récepteur / antennes en ligne directe; évitez toute obstruction (mur, porte, etc.

Procedure de mise à jour du Firmware

Le récepteur XD-V75 est équipé d'un port USB qui sert à partager à jour le Firmware du récepteur et de l'émetteur lorsque de nouvelles versions sont disponibles. Cette procédure est expliquée sur le site Internet de Line 6 (www.line6.com).

Le XD-V75 récepteur peut être utilisé pourmettre à jour les émetteurs de la génération XD-V70 pour améliorer leurs fonctions et les rendre compatibles avec le récepteur XD-V75. Ils peuvent égalementmettre à jour le CPU du récepteur XD-V70 (et des modèlex SD-V30, RelayTM G30, RelayTM G50, etRelayTM G90). Lorsque vousutilisez les modèlex SD-V70 etXD-V75 dans une même installation, il estconseildemettre à jour les équipements ancients sur la derniere version de Firmware disponible. Voustrouverez tous les détails sur le site Internet de Line 6.

Tableau des canaux et fréquences HF

Ce tableau vous donne les fréquences des canaux 1 à 14. Chaque canal utilise deux fréquences pour des raisons de faibilité et de redondance. Ces fréquences sont compatibles les une avec les autres, et ont été selectionnées pour travailler en environnement où les fréquences WiFi sont générées. Pour obtenir les membres résultats possibles, ne place pas les récepteurs ou les émetteurs à proximate de routeurs WiFi ou d'ordinateurs.

Canal Fréquence A Fréquence B Compatibility
1 2425 2475 Compatible WiFi 1.	6, & 11
2 2422 2472 Compatible WiFi 1.	6, & 11
3 2402 2450 Compatible WiFi 1.	6, & 11
4 2447 2478 Compatible WiFi 1.	6, & 11
5 2428 2453 Compatible WiFi 1.	6, & 11
6 2430 2461 Compatible WiFi 1
7 2433 2467 Compatible WiFi 1
8 2436 2469 Compatible WiFi 1
9 2413 2456 Compatible WiFi 6
10 2416 2458 Compatible WiFi 6
11 2407 2464 Compatible WiFi 6
12 2405 2439 Compatible WiFi 1	1
13 2419 2444 Compatible WiFi 1	1
14 2410 2442 Compatible WiFi 1	1

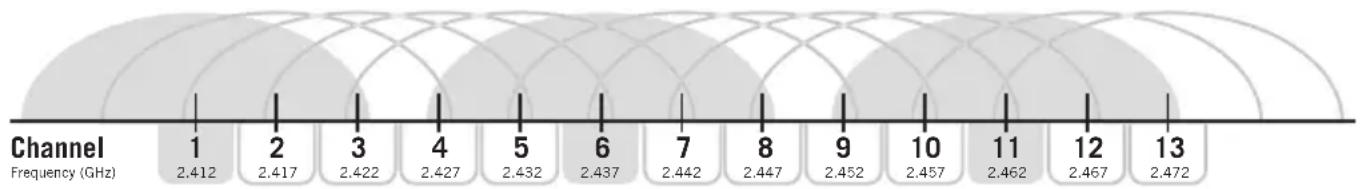

Le tableau suivant affiche les canaux WiFi, avec les canaux 1, 6, et 11 les plus utilisés repérés en grass.

Système sans fil numérique XD-V75 — Caracteristiques techniques Système

Bande de fréquence 2,4 GHz, bande ISM
Canaux compatibles 14
Vérable diversité Oui
Diversité en fréquence Oui (2 fréquences par canal)
Absence de Compandcur Oui
Réponse en fréquence, % de DHT	10 Hz (-0,5 dB) - 20 kHz (-2,5 dB) 0,03 % type
Latence système	< 2,9 ms (entre entrée et sortie audio)
Température de fonctionnement	1 - 50°C
Construction Récepteur XD-V75 Émetteurs THH12 & TBP12	Boîtier en aluminum extrudé Boîtiers en métal

Récepteur
Émetteurs

Réglage de gain 0 dB nominal ; plage de -18 à +12 dB
Affichage des circuits HF Oui (par écran LCD et Led)
Recherche et gestion des canaux Oui (par écran LCD et menu de fonctions)
Témoins de niveau HF Leds 5 segments
Afficheur de niveau audio (sur récepteur) Leds 5 segments
Filtre dynamique Oui (commutable)
Réglages de Squelch et d'atténuation Aucun n'est nécessaire
Nombre d'antennes de réception 2
Format du récepteur 1/2 Rack (avec kit de montage ne Rack fourni)
Alimentation du récepteur 9 Vcc, 500 mA
Impédance de sortie XLR : 150 Ohms symétriqueJack 6,35 mm : 1 kOhms asymétrique
Sensibilité -95 dBm
Réjection d'image 56 dB
Distribution des antennes Connecteurs en BNC A et B, In & Out
Impédance d'antenne 50 Ohms

Puisance de sortie HF 10mW en position HI;	3,3mW en position LO
Autonomie des piles	8 heures
Modélisation de micros
Micro-main THH12	Oui (10 modèles sélectionnables)
Émetteur de ceinture TBP12	Oui (9 filtrés d'égalisation sélectionnables)
THH12 avec capsule V75-SC	Oui (4 modèles super cardioïdes sélectionnables)
Piles	2 piles alcalines LR6 (AA)
Affichage des piles (sur l'émetteur) Écran LCD
Plage dynamiqueMicro-main THH12Émetteur de ceinture TBP12	>115 dB>120 dB
Niveau d'entrée audio maximum TBP12 6,5 Vcrête-à-créte	Vcrête-à-créte
Impédance d'entrée TBP12 1,3 MOhms
Tension fournie par le TBP12 5 Vcc (sur broche 2 du connecteur TA4F)
Polarité audio de l'émetteur Une pression positive sur le diaphragme de lacapsule produit une tension positive

Brochage du connecteur TA4F de l'émetteur de ceinture TBPI2

Utilisez le protocole de câblage suivant lorsque vous utilisez un micro-cravate, serre-tête, ou un micro instrument ou des cables avec l'émetteur de ceinture TBP12.

• Brochage du connecteur TA4 :
• 1 = Masse
• 2 = Tension V+
• 3 = Signal
• 4 = Z (cette broche porte le signal pour les micros-cravate et la masse ou reste decouplée pour les guitares).
