Caractéristiques techniques	Microphone sans fil, fréquence de fonctionnement 2,4 GHz, portée jusqu'à 100 mètres, réponse en fréquence de 20 Hz à 20 kHz.
Utilisation	Idéal pour les performances live, les conférences, et les enregistrements en studio.
Maintenance et réparation	Vérifier régulièrement les piles, nettoyer le microphone avec un chiffon doux, éviter l'exposition à l'humidité.
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs physiques, ne pas démonter le microphone.
Informations générales	Compatible avec la plupart des systèmes de sonorisation, léger et facile à transporter.

FOIRE AUX QUESTIONS - XDV55HS LINE 6

Comment puis-je connecter le microphone LINE 6 XDV55HS à mon récepteur ?

Pour connecter le microphone LINE 6 XDV55HS à votre récepteur, allumez d'abord le récepteur et le microphone. Assurez-vous qu'ils sont sur la même fréquence. Ensuite, utilisez un câble XLR pour relier la sortie audio du récepteur à votre système de sonorisation.

Que faire si le son est faible ou absent ?

Vérifiez que le microphone est bien allumé et que la pile est chargée. Assurez-vous également que le récepteur est allumé et que le volume est réglé correctement. Si le problème persiste, essayez de changer de canal ou de fréquence.

Comment vérifier le niveau de batterie du microphone ?

Le niveau de batterie du microphone LINE 6 XDV55HS peut être vérifié via l'indicateur LED sur le microphone. Si la lumière clignote en rouge, cela signifie que la batterie est faible et doit être remplacée.

Que faire si le microphone ne capte pas la voix ?

Assurez-vous que le microphone est bien positionné et qu'il n'y a pas d'obstacles entre le microphone et le récepteur. Vérifiez également que le volume du récepteur n'est pas trop bas et que le microphone est dans la bonne plage de fréquence.

Comment changer la fréquence du microphone ?

Pour changer la fréquence du microphone LINE 6 XDV55HS, utilisez les boutons de réglage situés sur le microphone et le récepteur pour sélectionner une nouvelle fréquence. Assurez-vous que les deux appareils sont sur la même fréquence après le changement.

Puis-je utiliser plusieurs microphones LINE 6 XDV55HS en même temps ?

Oui, vous pouvez utiliser plusieurs microphones LINE 6 XDV55HS simultanément, tant qu'ils sont réglés sur des fréquences différentes. Assurez-vous de configurer chaque microphone et récepteur sur des canaux distincts pour éviter les interférences.

Comment résoudre les interférences de signal ?

Pour réduire les interférences de signal, éloignez le récepteur des autres appareils électroniques. Essayez également de changer de canal ou de fréquence pour trouver un signal plus clair. Assurez-vous que les antennes du récepteur sont bien positionnées.

Le microphone fonctionnera-t-il avec d'autres récepteurs ?

Le microphone LINE 6 XDV55HS est conçu pour fonctionner avec son propre récepteur. L'utilisation avec d'autres récepteurs peut ne pas être possible en raison des différences de fréquence et de compatibilité.

Comment nettoyer mon microphone LINE 6 XDV55HS ?

Pour nettoyer votre microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des solvants qui pourraient endommager le microphone. Ne plongez pas le microphone dans l'eau.

MODE D'EMPLOI XDV55HS LINE 6

Sans fil numérique XD-V55

Manuel de pilotage

Consignes de sécurité importantes

ATTENTION

ATTENTION : AFIN DE RÉDUIRE LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, NE RETIREZ PAS LES VIS. AUCUNE PIECE POUVANT ÉTRE REMPLACÉE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR DE L'APPAREIL. FAITES APPEL À UN PERSONNEL QUALIFIÉ POUR Toute RÉPARATION

ATTENTION: AFIN DE RÉDUIRE LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITE.

CERTIFICATION

CET APPAREIL EST CONFORME À L'ALINEA 15 DES RÉGEMENTATIONS FÉDÉRALES AMÉRIÇAINES. SON FONCTIONNEMENT EST SOUMIS AUX DEUX CONDITIONS SUIVANTES : (1) CET APPAREIL NE DOIT PAS CAUSER D'INTERFÉRENCE ENTRAINANT DES NUISANCES ET (2) CET APPAREIL DOIT ACCEPTER TOUTE INTERFÉRENCE QU'IL EST SUSCEPTIBLE DE RECEVOIR, Y COMPRIS LES INTERFÉRENCES POUVANT ENTRainer UN DYSFONCTIONNEMENT.

Attention : Les changements ou les modifications non explicitement approuvés par Line 6 risquent d'annuler votre droit d'utiliser l'équipement.

Déclaration sur l'exposition aux féquences radioélectriques: L'appareil ne doit pas être place à proximate d'un autre émetteur ni utilise avec un autre système.

Remarque: Cet apparéil a été testé et reconnu conforme aux limites des apparèils numériques de classe B, conformément à l'alinéa 15 des réglementations fédérales américaines. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Cet apparéil produit, utilise et peut émettre de l'énergie haute-fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences dans les communications radio. Cependant, les risques d'interférences ne peuvent pas être totalement exclus. Si l' apparéil cause des interférences lors de la réception d'émissions de radio ou de télévision (il suffit pour le constater de placer l' apparéil successivement hors et sous tension), il est recommendé à l'utilisateur de prendre l'une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne réceptrice.
• Eloignez l'apparil du recepteur.
• Connectez l'appareil à une prise secteur sur une ligne différente de celle du récepteur.
• Consultez le revendeur ou un technicien radio ou télévision experimenté pour toute assistance.

Cet appeareil numérique de la classe B est conforme à la norme ICES-003 du Canada. Cet appeareil numérique de radiocommunication HF de catégorie II est conforme à la norme RSS-310 du Canada.

L'autocollant de conformité aux normes féderales américaines se trouve dans le compartment de la pile du THH12. Pour le voir, retirez la base du THH12 en la devissant.

Avant d'utiliser ce système numérique sans fil XD-V55, lisez avec attention toutes les consignes d'utilisation et de sécurité :

1. Respectez toutes les mises en garde du mode d'emploi du XD-V55.

2. N'effectuez aucune opération d'entretien en dehors de celles décrites dans le mode d'emploi du XD-V55.
   Vous doivent faire contrôler ce produit s'il a été endommagé de chaque façon que ce soit, comme lorsque :

3. un liquide a ete renversé ou des objets sont tombés dans l'appareil

4. l'appareil a ete exposé à la pluie ou à l'humidité
5. l'appareil ne fonctionne pas normalement

6. l'appareil a reçu un choc ou le boîtier est endommagé.

7. Ne l'installé pas pres d'une source de chaleur comme un radiateur, ou tout autre apparéil produit de la chaleur.

8. Veillez à ce qu'aucun liquide ne pénétre dans l'appareil. Ne place ou n'utilise pas l'appareil pres d'une source liquide.
9. Ne marchez pas sur les cables. Ne place aucun objet sur les cables afin d'eviter que ceux-ci ne soient pincés ou écrasés, particulièrement au niveau des prises et de l'appareil.
10. Nettovez uniquement avec un tissu humide.
11. Utilisez uniquement les fixations et accessoires spécifés par le fabricant.
12. L'exposition à des niveaux sonores élevés peut entrainer une perte et/ou des troubles irréversibles de l'ouïe. Assurez-vous de pratiquer une écoute en toute sécurité.

Merci d'avoir choisi le système de micro sans fil numérique XD-V55. C'est un système sans fil numérique sophistique simple à configurer et que vous pouvez utiliser en quelques minutes. Grace à la transmission 100% numérique, ce système vous offre des fonctions et des avantages différents de ceux offerts par les ancients systèmes sans fil analogiques, mais l'utilisation reste identique à celle de tous les systèmes sans fil. En complenant quelques concepts simples, vous obtienda une qualité sonore supérieure, un signal fable et sans decrochage, et la possibilité d'utiliser de multiples canaux de transmission sans fil, le tout sans interférences et sans conflit de quel ordre qu'il soit.

• Transmission numérique sur la bande des 2,4 GHz - utilisation sans licence dans le monde entier. Évite toute interfERENCE généraee par les émetteurs UHF TV haute-puissance.
• Technologie numérique en 24 bits offrant la response audio d'un cable, sans compresseur/ expandeur (Compandeur).
• Plage dynamique de 117 dBA, et bande passante de 10Hz à 20kHz .
• Technologie de 4^ème génération, faisle et exeunte de tout décrochage.
• Mise en œuvre rapide : pas de réglages de gain, de Squelch, ou de niveau nécessaires.
• 12 canaux pouvant être utilisés en même temps.
• Portée de 100 metres.
• Modélisation des micros chant les plus populaires.
• Modélisation de l'égalisation sur le boîtier émetteur pour les micros serre-tête, instrument, et micros-cravate.
• Témoins précis de l'etat des piles à la fois sur l'émetteur et le récepteur.
• Témoins LCD temps-reel affichant les paramètres les plus importants comme le niveau HF et le statut de liaison, le niveau audio, et l'état des piles de l'émetteur.
• Menu de configuration avances sur les émetteurs pour des réglages encore plus personalisés.

CONSEILS POUR OBTENIR LES MEILLEURS RÉSULTATS

• Conservez une ligne de mire directe dégagée entre les antennes de l'émetteur et du récepteur. Les antennes du récepteur doivent être placées au-dessus du public. Evitez de placer le récepteur en bas d'un Rack, sauf si vous utilise des antennes déportées.
• Evitez de placer le récepteur derrière un mur. Si cette situation est inévitable, les antennes du récepteur doivent être déportées et placees en ligne de mire directe avec l'émetteur.
• Evitez de placer le récepteur à côté d'un équipement générateur de haute fréquences comme un ordinateur, un point d'accès sans fil et un four à micro-ondes.
• Pointez les antennes vers le haut et à 45 degrés de la verticale tout en évitant de toucher tout objet en métal comme un Rack ou un rail de Rack.
• Évitez de bloquer les antennes des émetteurs. Veillez à ne pas placer votre main autour du bas du micro-emetteur. Évitez de placer l'émetteur de ceinture dans vos poches.

ÉléMENTS FOURNIS

Récepteur XD-V55: récepteur; adaptateur secteur 9 V/0,5 A, deux (2) antennes articulées demi-onde (RDrac), mode d'emploi.

Micro-emetteur main THH12: deux (2) piles alcalines LR6 (AA); pince pour pied de micro. Boitier de transport optionnel.

Ou:

Émetteur de ceinture TBPI2 : deux (2) piles alcalines LR6 (AA) ; micro-cravate optionnel avec bonnette anti-vent et pince ou micro serre-tête avec bonnette anti-vent. Boîtier de transport optionnel.

Accessoires optionnels disponibles: boîtier de transport, système de distribution d'antennes XD-AD8 et antennes déportées.

Le système numérique sans fil XD-V55 est disponible dans les configurations suivantes :

Micro main XD-V55.

Micro cravate et boîtier émetteur XD-V55L.

Micro serre-tete et boitier émetteur XD-V55HS.

Système de montage en Rack XD-55.

Émetteurs et récepteurs supplémentaires également disponibles.

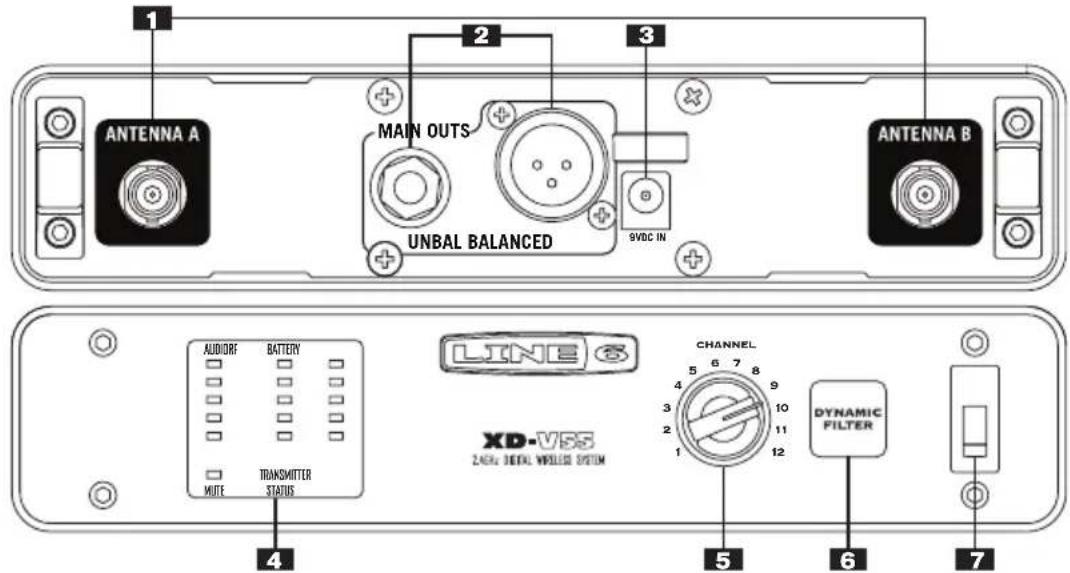

SYSTEME SANS FIL NUMÉRIQUE XD-V55 — PRISE EN MAIN Récepteur

I. Connecteurs d'entrée des antennes A & B (BNC).
2. Connecteurs de sorties audio asymétrique (Jack 6,35 mm) et symétrique (XLR).
3. Embase d'adaptateur secteur 9 Vcc.
4. LEDs de statut d'émetteur :

AUDIO - s'allume en vert pour indiquer le niveau du signal audio. La Led du haut s'allume en rouge pour indiquer l'ecretage du signal audio.

MUTE - s'allume en rouge lorsque l'émetteur est coupé.

BATTERY - lorsque toutes les Leds sont allumées en vert, les piles de l'émetteur sont complètement chargées ; la Led du bas s'allume en rouge lorsqu'il vous reste 1 heures d'autonomie, et clignote en rouge lorsque il vous reste moins de 40 minutes.

RF - s'allume en vert pour indiquer un signal d'émetteur puissant et de qualité ; avec l'émetteur hors tension, la Led rouge indique la présence d'interférences sur ce canal.

1. Bouton de selection de canal - selectionne le canal 1 à 12.
2. Touche Dynamic Filter - active le filtré dynamique pour atténuer les bruits de scene et de manipulation.
3. Interrupteur Power du récepteur - Reliez l'adaptateur fourni au secteur et à l'embase AC du récepteur. Connectez et orientez les antennes. Connectez la sortie à une console de mixage ou autre. Placez le récepteur sous tension. Avec le bouton Channel, Sélectionnez un canal. Appuyez sur la touche Dynamic Filter si nécessaire. Le récepteur est pré à l'utilisation.

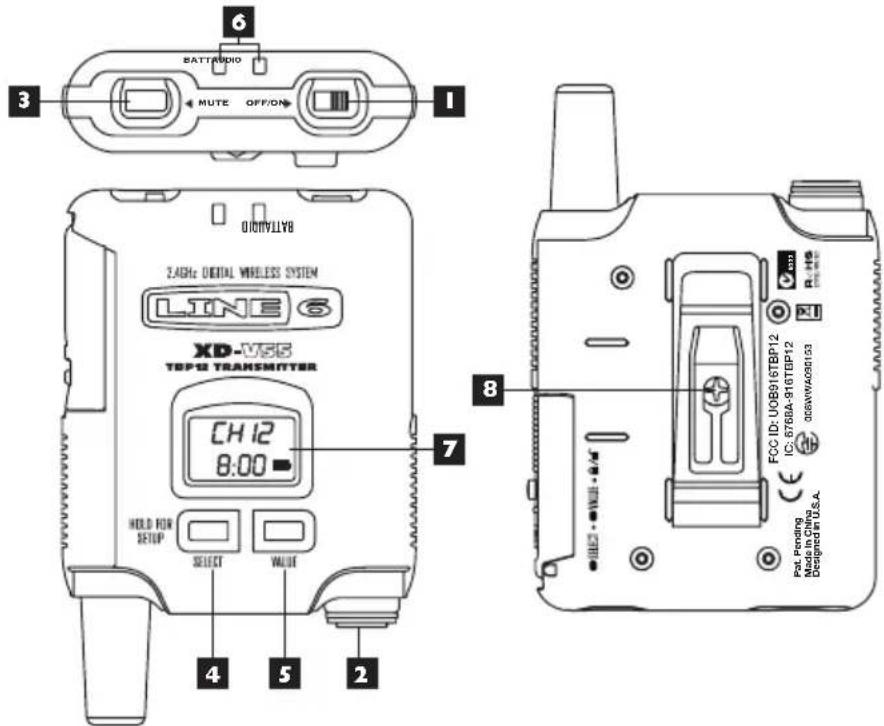

Émetteur de ceinture

I. Interrupteur ON / OFF
2. Connecteur d'entrée en mini-XLR (TA4).
3. Touche MUTE.
4. Touche SELECT.
5. Touche VALUE
6. Leds de statut de piles et de signal audio - La Led Battery est bleue lorsque les piles sont bonnes, rouge lorsque elles sont en fin d'autonomie, clignote lorsque la tension est très basse; la Led Audio est verte en presence du signal audio et rouge en presence de saturation.
7. Écran LCD - L'éclairage s'allume rapidement lorsque vous place l'émetteur sous tension et lorsque vous changez de page ; il reste allumé lorsque l'émetteur est coupé ; l'afficheur sert également pour la programmation.
8. Pince de ceinture - Vous pouvez-retirer la vis centrale pour repositionner ou enlever la pince, selon le cas.

Ouvre la porte du compartment des piles sur le cote de l'émetteur de ceinture et inséréz deux piles LR6 (AA). Faites glisser l'interrupteur ON/OFF pour placer l'émetteur sous tension. Appuyez sur la touche et maintainez enforcée la touche SELECT pendant deux secondes : CH clignote et un numéro de canal s'affiche à l'écran LCD. Appuyez sur la touche VALUE à plusieurs reprises pour modifier le numéro de canal et le faire correspondre à celui du récepteur. Maintenez la touche SELECT enforcée pendant deux secondes pour selectionner et revenir à l'écran principal. L'émetteur est prét.

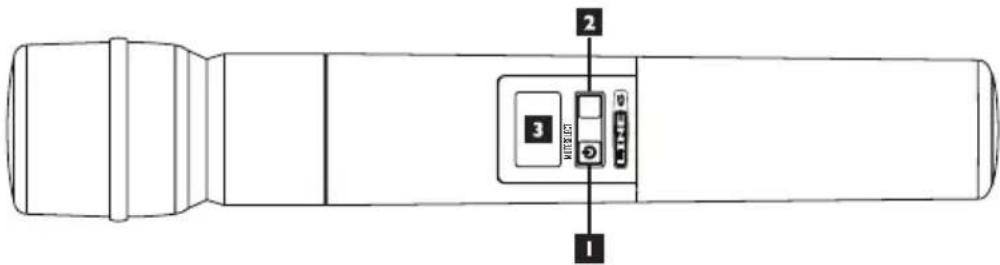

Micro-émetteur à main

I. Touche Power / Mute - Appuyez rapidement sur la touche pour placer le micro sous tension; maintenez la touche enforcée pendant deux secondes pour le placer hors tension. Appuyez sur la touche et maintenez-la enforcée pour couper le micro. Appuyez rapidement pour annuler le Mute. En mode de configuration, appuyez sur cette touche pour modifier la valeur du paramètre, une étape à la fois.

1. Touche Select - Appuyez sur la touche et maintenez la touche enfoncée pendant deux secondes pour passer en mode de configuration; appuyez rapidement pour passer à la page de configuration suivante; maintenez enfoncée la touche pendant deux secondes pour quitter le mode de configuration et sauvegarder les modifications.

2. Écran LCD - L'éclairage s'allume rapidement lorsque vous placez l'émetteur sous tension et lorsque vous changez de page ; il reste allumé lors des coupures (Mute) ; l'afficheur sert également à la programmation.

Dévissez la base de l'émetteur et inséréz deux piles LR6 (AA). Appuyez sur la touche On/MUTE pour le placer sous tension. Maintenez enforcée la touche SELECT pendant deux secondes : CH et le numéro de canal clignotent à l'écran LCD. Appuyez sur la touche On/MUTE à plusieurs reprises pour modifier le numéro de canal et qu'il corresponde à celui du récepteur. Maintenez la touche SELECT enforcée pendant deux secondes pour sélectionner et revenir à l'écran principal. L'émetteur est prét à l'utilisation.

QU'EST-CE QU'UN SYSTÉME SANS FIL NUMÉRIQUE ?

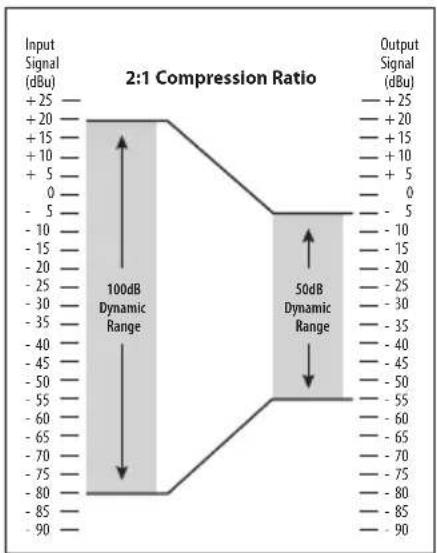

Dans les systèmes analogiques conventionnels, la liaison entre l'émetteur et le récepteur est assuree par uneonde radio porteuse a tres haute frquence tegerement modulée en frquece en continu par le signal audio du micro (ou de tout autre transducteur). Les circuits electroniques du recepteur suppriment la frquece porteuse, ce qui laisse le signal audio seul - le meme principe est utilise en radiodiffusion FM. Le signal est fortement compressé lors de I'emission et il subit une expansion dans le recepteur - d'ou l'origine du mot "Comp-Andeur". Les transmissions analogiques sont vulnérables aux interfenciences causees par d'autres signaux HF et electromagnétiques - et les interferences sont en general audibles en plus de reduire la portee ou de rendre le canal inutilisable.

Les systèmes de micro sans fil numériques sont beaucoup plus fiables et résistants aux interférences. Dans le micro-emetteur, le signal audio de la voix (ou toute autre source) est échantillonné de façon numérique, et les échantillons sont convertis en "mots" numériques constitués de l'équivalent électrique d'une série de 0 et de 1. Comme avec les systèmes sans fil analogiques, une porteuse a très haute fréquence est modulée, mais dans ce cas, par le "flux" numérique des échantillons, ce qui fait que la porteuse ne peut avoir que deux états qui représentent le signal de la même façon que les bosses et creux à la surface d'un CD avec de la musique. Le récepteur dérive ces informations de la porteuse et les décode par un convertisseur N/A. Il en résultat un signal audio exactement identique à celui code par le micro.

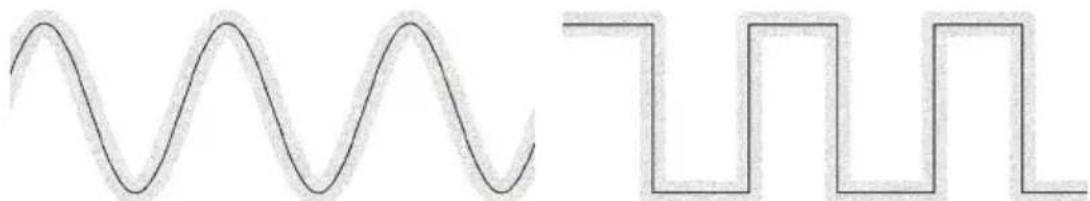

Signal analogue avec bruit Signal numérique avec bruit

Avantages des systèmes sans fil

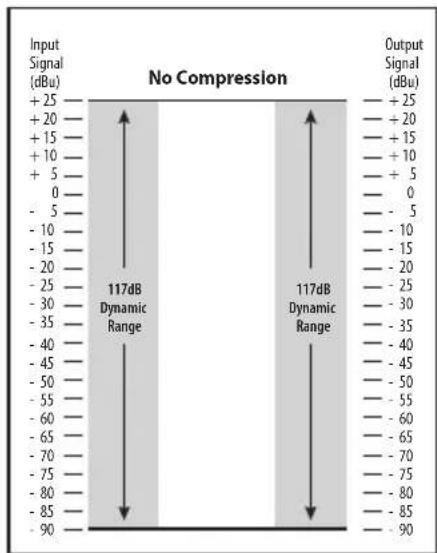

Comme nous l'avons vu, les transmissions analogiques sont sensibles aux bruits et aux interférences, variables selon leur puissance et/ou le fait que ces interférences proviennent d'un électronique externe et d'autres signaux sans fil. Ces interférences peuvent voyager sur la fréquence de la porteuse et ses signaux audio, ce qui ajoute du bruit de fond, affecte le récepteur directement car les antennes qui reçoivent le signal de l'émetteur cappent également tous les autres signaux radio de la même bande HF, ou réagissant avec la porteuse et créé des fréquences harmoniques. Les problèmes peuventvenir de sources aussi diverses que les signaux des émetteurs de télévision, d'autres micros sans fil, de processeurs de signaux audionumeriques, voire de ballasts déclairages fluorescents défectueux ou tout autre équipement electrique.

Bien que les mêmes lois physiques s'appliquent à un signal transporte par une forme d'onde porteuse, le signal numérique, avec seulement deux états possibles est beaucoup plus difficile à déterminer. Si le récepteur détecte un signal différent d'un mot numérique en 1 et 0, l'information est ignorée. Si le bruit vient se superposer aux mots numériques, ils sont toujours décodés avec l'un des deux états - et rien d'autre, contrairement au cas des signaux analogiques. Tant que la porteuse modulée de façon numérique arrive à l'antenne du récepteur avec un niveau suffisant, elle peut être correctement décodée. Et comme dans le cas des lecteurs de CD et autres équipements audionumériques, les algorithmes de filtrage des erreurs replissent les sections de données manquantes.

Avec les systèmes sans fil numériques, le signal conserve sa qualité jusqu'à ce que le niveau du signal devienne trop faible, et il disparait alors. L'incidence principale des interférences sur les systèmes sans fil numériques se résume à réduire la portée maximum entre l'émetteur et l'antenne du récepteur. Pour éviter tout problème potentiel, conservez une ligne de mire dégagée entre l'émetteur et le récepteur, placez les antennes du récepteur loin de sources d'interférences comme les routeurs WiFi, et utilisez la position HI sur l'émetteur lorsque vous utilisez des distances plus grandes.

RéCEPTEUR XD-V55 — CONFIGURATION DÉTAILLée

Pour une utilisation autonome, placez le recepteur sur une surface plane, avec les réglages de face avant et l'écran visibles.

• Connectez l'adaptateur secteur DC-1G à l'entrée 9VDC In à l'arrière.

• Pour fixer le cable, faites une boucle dans le passage-cable situé au-dessus du connecteur pour éviter toute déconnexion accidentelle.

Reliez l'adaptateur a une ligne secteur de 90 à 240 Vca.

• Connectez les antennes demi-onde articulées fournies (RDrac) aux embases BNC gauche et droite Antenna A et Antenna B. Serrez les fiches d'un quart de tour vers la droite, et place les antennes à environ 45 degrés (position "oreilles de lapin".

• À droite de la face avant, utilisez l'interrupteur pour placer sous tension ; la Led s'allume.

• Tournez le codeur pour selectionner le canal, de 1 à 12.
• Pour synchroniser le micro-emetteur ou le boîtier émetteur sur le récepteur, suivez la procédure dans les sections suivantes de configurations de l'émetteur.

Remarque: Le canal HF du récepteur change des que vous tournez le codeur rotatif.

Remarque: L'afficheur Audio offre 4 Leds vertes inférieures qui correspondent au niveau audio affché, plus une Led rouge en haut, qui indique l'ecretage du signal (de bas en haut : Led 1 = -60 dB, Led 2 = -30 dB, Led 3 = -18 dB et Led 4 = -6 dB).

MICRO-ÉMETTEUR THHI2 - DÉTAIL DE LA CONFIGURATION

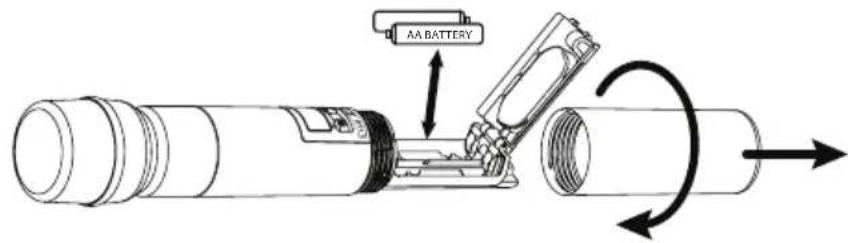

Pour commencer, dévisser la section inférieure du THH12 pour la retirer. Tirez doucement sur le couvercle du compartment des piles avec l'ongle de votre pouce et ouvre en tirant; le couvercle est articulé à sa base. Insérez deux piles LR6 (AA), en respectant les polarités indiquées.

Remarque: Utilisez des piles alcalines, ou des accus NiMH avec une capacité de 2400 - 2800 mAh. Voir Fonctions d'affichage de l'autonomie des piles, pour de plus amples renseignements.

Fermez le compartment des piles et vissez à nouveau la base de l'émetteur. Maintenez rapidement enforcée la touche gauche ON/MUTE sous l'afficheur. La ligne supérieure affiche le canal sélectionné, et la ligne inférieure affiche l'autonomie des piles. L'éclairage s'allume pendant quelques secondes, puis s'étéint.

Remarque: Les touches de l'émetteur sont en retrait pour éviter toute utilisation accidentelle — vous doivent appuyer fermement sur la touche jusqu'à partir un click. Évitez d'utiliser des objets pointus comme la pointe d'un stylo.

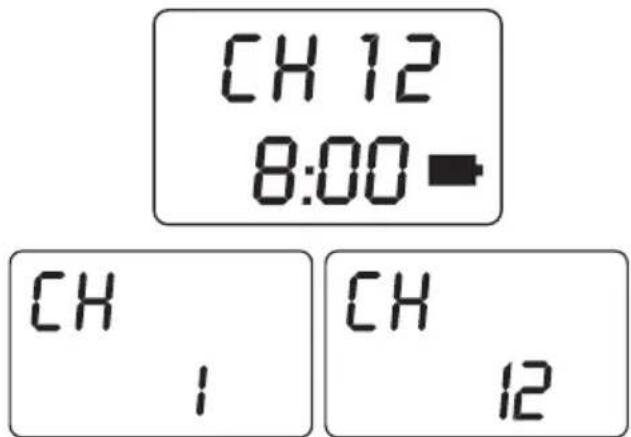

L'émetteur doit être régle sur le même canal que le récepteur (si le récepteur est sur le canal 9, l'émetteur doit être également sur le canal 9). Maintenez enforcée la touche SELECT pendant deux secondes — l'écran affiche CH sur la ligne supérieure, et le canal seLECTIONné sur la ligne inférieure. Appuyez sur la touche ON/MUTE pour faire défiler les canaux 1 à 14. Chaque clic incrémente le canal; le numéro de canal clignote. Une fois sur le canal souhaïte, arrêtez et maintenez enforcée la touche SELECT pendant deux secondes (ou n'appuyez sur aucune touche pendant 15 secondes). L'émetteur passse alors sur la nouvelle fréquence, et revient à l'écran principal. Consultez l'afficheur du récepteur pour confirmer que le signal de l'émetteur est bien reçu.

Remarque: L'émetteur doit être réglé sur le même canal que le récepteur (si le récepteur est sur le canal 9, l'émetteur doit être également sur le canal 9). Contrôlez les affichages RF et Audio du récepteur pour confirmer la réception des signaux de l'émetteur.

Lorsque l'émetteur est activé, appuyez rapidement sur ON/MUTE pour couper le signal audio du micro, — l'écran reste allumé lorsque le micro est coupé. le mot MUTE s'affiche également. Appuyez encore une fois pour annuler la coupure. Le THH12 offre d'autres fonctions que vous pouvez éditer, comme la selection des modèles de micro. Voir Sélection du modele de micro, pour de plus amples renseignements.

Remarque: L'émetteur peut être verrouillé de sorte que l'utilisateur ne puisse pas accidentellement ou délibérément modifier les réglages pendant l'utilisation. Voir Verrouilage, déverrouillage et coupure de l'émetteur, pour de plus amples renseignements.

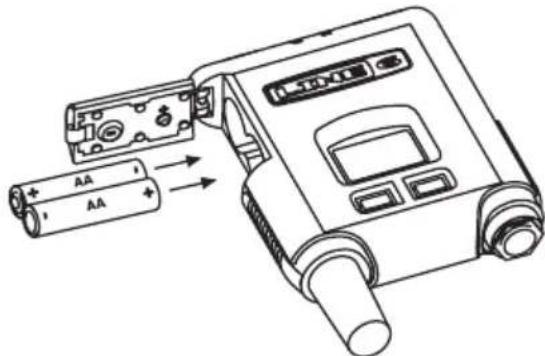

ÉMETTEUR DE CEINTURE TBPI2—DÉTAIL DE LA CONFIGURATION

Pour commencer, appuyez sur le petit bouton de compartment des piles à gauche de l'émetteur (côté de l'antenne et de l'interrupteur OFF/ON), et faites glisser le rectangle en caoutchouc vers l'interrupteur. La porte du compartment des piles s'ouvre. Insérez deux piles LR6 (AA), en respectant les polarités indiquées sur la partie métallique à l'intérieur de la porte. Fermez la porte du compartment des piles et placez le rectangle en caoutchouc sur sa position originale. Placez l'interrupteur OFF/ON en position On; l'écran affiche le canal sélectionné et l'autonomie des piles.

Remarque: Utilisez des piles alcalines, ou des accus NiMH avec une capacité de 2400 - 2800 mAh. Voir Fonctions d'affichage de l'autonomie des piles, pour de plus amples renseignements.

L'émetteur de ceinture est équipé d'un connecteur TA4M à 4 broches pour les microcravate, les micros serre-tête, et micros instrument ou les cordons instrument. Le micro doit avoir un connecteur TA4F pour utiliser l'émetteur de ceinture. Alignez le connecteur jusqu'à ce qu'il s'insère aisément dans l'émetteur de ceinture, et appuyez jusqu'à fond. Pour le retirer, appuyez sur le bouton sur le côte du connecteur TA4F et tirez tout droit. Pour en savoir plus sur l'utilisation du micro-cravate et du micro serre-tête, voir Astuces d'utilisation du micro.

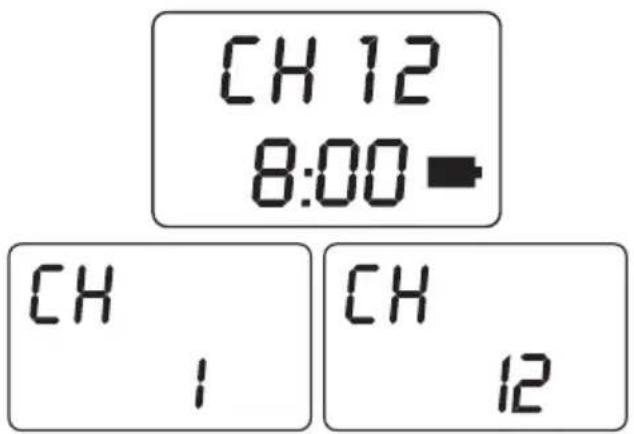

L'émetteur doit être régle sur le même canal que le récepteur (si le récepteur est sur le canal 9, l'émetteur doit être également sur le canal 9). Maintenez enforcée la touche SELECT pendant deux secondes — l'écran

affiche CH sur la ligne supérieure, et le canal seLECTIONné sur la ligne inférieure. Appuyez sur la touche VALUE pour faire défiler les canaux 1 à 14. Chaque clic incrémente le canal; le numéro de canal clignote. Une fois sur le canal souhaité, arrêtez et maintainez enforcée la touche SELECT pendant deux secondes (ou n'appuyez sur aucune touche pendant 15 secondes). L'émetteur passé alors sur la nouvelle fréquence, et revient à l'écran principal. Consultez l'afficheur du récepteur pour confirmer que le signal de l'émetteur est bien reçu.

Remarque: L'émetteur doit être régé sur le même canal que le récepteur (si le récepteur est sur le canal 9, l'émetteur doit être également sur le canal 9). Contrôlez les affichages RF et Audio du récepteur pour confirmer la réception des signaux de l'émetteur.

Lorsque l'émetteur est sous tension, appuyez rapidement sur la touche ON/MUTE pour couper le signal audio du micro, et l'éclairage reste allumé pendant la coupure. [MUTE] s'affiche à l'écran. Une autre pression rapide annule la coupure.

CONNEXION DU RÉCEPTEUR XD-V55

Le récepteur est équipé d'une sortie symétrique en XLR et asymétrique en Jack mono 6,35mm . Pour vous connecter à une console de mixage, utilisez un cable micro entre la sortie du récepteur et une entrée à niveau micro - de la même façon dont vous connectez vos micros conventionnels. Le niveau de sortie du récepteur XD-V55 est quasiment identique à celui du micro connecté à l'émetteur (et les modèles de micro du THH12 émulent le niveau de sortie du micro modélisé).

Pour connecter un amplificateur instrument ou tout autre équipement audio avec un Jack 6,35 mm (proesseur de signal ou d'effet), utilisez un cordon instrument en Jacks 6,35 mm. Le niveau de sortie est à niveau micro. Si vous souhaitez attenuer les btuits de scène ou de manipulation, appuyez sur la touche DYNAMIC FILTER du récepteur. Remarque: N'utilisez pas de Jacks stéreo symétriques pour vous connecter à la sortie asymétrique. La bague de l'embase Jack stéreo transmet un signal de communication de données numériques qui peuvent cause des interférences avec vos signaux audio.

Filtredynamique

Le filtré dynamique permet aux utilisateurs de sélectionner la position [OFF] (pas de filtrage), ou [ON] (pour les applications musicales ou de discours). Lorsqu'il est actif, le filtré réduit les bruits de manipulation et les vibrations sur scene, à l'utilisation d'un expandeur inversé avec filtré passer-haut dynamique. Pour activer le filtré, appuyez sur la touche Dynamic Filter, qui s'allume alors. Le filtré dynamique est actif des sa sélection.

SELECTION DES MODELES DE MICROS

Sélection des modèles de micros avec le micro-émetteur THH12

Le micro-main THH12 vous permet de selectionner des modèle basés sur les micros les plus utilisés, avec leurs caractéristiques audio, le response en fréquence, et leur niveau de sortie. Les modèle sont : Shure® SM58®, Shure® SM57®, Sennheiser® e835 - ainsi qu'un modele spécial Line 6*.

Remarque: Les modèles sont appliqués à la capsule micro Line 6, pour recréer les caractéristiques des micros émulés. Certaines caractéristiques physiques de ces micros, comme la réponse hors-axe, la structure polaire, et l'effet de proximité ne peuvent pas être recrées à partir d'une seule capsule.

Pour sélectionner un modele particulier de micro, maintenez enforcée la touche SELECT jusqu'à ce que l'afficheur passé à l'écran de réglage du canal. Appuyez encore deux fois rapidement sur la touche SELECT pour afficher la page [MODEL]. Vous pouvez voir un nombre à deux ou trois chiffres/lettres dérivant le modele de micro; appuyez sur la touche ON/MUTE pour faire défiler les modèles – un par cliç. Le nom du modele clignote. Pour sélectionner l'un des modèles, appuyez sur la touche SELECT (l'afficheur passé à la page suivante) ou n'appuyez sur aucune touche pendant environ 15 secondes.

Affichage Fabricant Modèle
L6	Line 6 Custom
58	Shure®	SM58
57	Shure®	SM57
835	Sennhciser®	e835

Remarque: Dans les cas où vous utilisez un mélange de micros câbles et sans fil, la modélisation permet à l'utilisateur de selectionner un modele de micro sans fil similaire à la majorité des micros câbles utilisés. Cette selection devrait vous aider à réduire tout Larsen potentiel génééré par les différences de réponse en fréquence entre différents micros lorsque vous utilisez une égalisation globale sur le système de sonorisation.

*Tous noms de produits sont des marques deposees, qui ne sont pas associés ou afflied s Line 6. Ces produits et marques deposees ne sont utiliseds que pour identifier les produits etudiis lors de la modelisation sonore de Line 6. SHURE et SM58 sont des marques deposees de Shure Incorporated. Sennheiser est une maque deposee de Sennheimer Electronic Corp.

Sélectiondesmodèlesd'égalisationavecl'émetteurdeceintureTBPI2

L'émetteur de ceinture TBP12 peut être utilisé avec une vaste palette de micros-cravate, micros serre-tête, micros pour instruments, ainsi qu'avac un cable instrument en Jack 6,35 mm. Certains de ces micros sont disponibles auprès de Line 6. Avec le bon câblage et le bon connecteur TA4F, vous pouvez utiliser quasiment n'importe quel micro. Pour aider l'utilisateur à Obtirer les autres résultats avec les micros selon les applications, vous dispose de plusieurs modèles d'égalisation.

Remarque : Voir Instructions de cablage du connecteur TA4F en Annexe à la fin du mode d'emploi.

Pour sélectionner un modele d'égalisation pour un micro-cravate, un micro serre-tête ou un micro pour instruments, maintenez enfoncée la touche SELECT jusqu'à ce que l'écran affiche la page de selection du canal. Appuyez encore deux fois rapidement sur la touche SELECT pour afficher la page [MODEL]. Vous pouvez voir un nombre à deux ou trois chiffres/lettres décrivant le modele d'égalisation ; appuyez sur la touche VALUE pour faire défiler les modèles - un par clic. Le nom du modele clignote. Pour sélectionner l'un des modèles, appuyez sur la touche SELECT (l'afficheur passé à la page suivante) ou n'appuyez sur aucune touche pendant environ 15 secondes.

Nom Application Description
FLAT Pas d'égalisation Pas d'atténuation/accentua	ion appliquée au signal
S1 Égalisation micro Égalisation voix 1 (passe-haut)
S2 Égalisation micro Égalisation voix 2 (micro porté sur la tête)
IF Instru	ment Atténation des haute fréquences d'un cordon guitare de 7 mètres

Astuces d'utilisation du micro

Contrairement aux micros-main devant lesquels l'utilisateur chante ou parle directement - et donc, avec la totalité de la réponse en fréquence de la personne et du micro disponibles, les micros-cravate sont placés à divers emplacements. Du fait de la distance par rapport à la bouche et la position hors-axe, le niveau est beaucoup plus faible, avec une réponse en fréquences attenuée dans le haut et le bas du spectre. Le son est souvent creux et accentue les mediums. Lorsque vous montez le gain pour relever le niveau de la voix, toutes sortes de bruits de fond se manifestent également et sont amplifiés.

Les corrections souvent importantes nécessaires à l'obtention d'une voix "naturelle" avec un microcravate peuvent être difficiles àmettre en œuvre sans Larsen, notamment sur scene ou en situations de direct où les niveaux restitués sont élevés. En combinant la position du micro et l'égalisation vous devez oblérer un bon résultat - et la réponse de l'égalisation de l'émetteur vous aide dans ce but.

Essayer de conserver une distance constante entre la bouche de l'utilisateur et le micro. Pour les applications de théâtre les acteurs portent souvent le micro dans les cheveux sur l'avant de la tête ou juste au-dessus de l'oreille. Lorsque vous placez le micro sur le col ou sur une épaule, les variations de niveau peuvent être importantes lorsque l'utilisateur tourne la tête ; essayez plusieurs positions pour réduire cet effet. La position du micro au centre de la poitrine évite les variations importantes de niveau mais elle est éloignée de la bouche et en ligne indirecte — le son est creusé dans les mediums avec un effet de voix de poitrine typique à cette position.

Les micro-cravate directionnels (cardioïdes) aient à isoler la voix de l'utilisateur contre l'arrière plan sonore, par rapport à un micro omnidirectionnel. Ils sont plus sensibles aux mouvements de la tête de l'utilisateur, avec des variations de niveau plus importantes selon que vous parlez en face du micro ou non. De plus, ils sont plus sensibles aux bruits de manipulation et de cable que les micros omnidirectionnels, et l'utilisateur doit éviter tout mouvement. Les modèles d'égalisation pour micros-cravate de l'émetteur de ceinture TBP12 vous offrent un filtre passé-haut (atténuation des basses fréquences) pour atténuer les bruits parasites.

Lorsqu'il est possible de les utiliser, les micros serre-tête peuvent résoudre la plupart de ces problèmes de niveau, de réponse en fréquence, de Larsen potentiel, de bruit de manipulation, et sensibilité aux bruits parasites d'arrière-plan. Vous disposez de nombreux modèles très discrets. Pour minimiser les bruits de respiration et les bruits de pop de certaines consonnnes, utilisez la bonnette anti-vent du micro et dirigez la capsule du micro vers le coin de la bouche.

Lorsque les signaux audio sont enregistrés ou radiodiffusés et non en situation de direct ou Live, le micro peut être égalisé de façon plus poussée pour obtenir un son naturel, sans risque de Larsen.

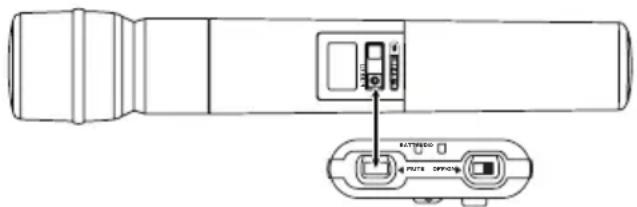

RéGLAGE DES AUTRES FONCTIONS DE L'ÉMETTEUR Verrouillage, déverrouillage et coupure de l'émetteur

Les émetteurs THH12 et TBP12 peuvent être verrouillés pour éviter toute modification accidentelle des réglages lors de l'utilisation. Lorsque l'émetteur est verrouillé, l'utilisateur ne peut pas couper le micro, le placer hors tension, modifier la fréquence, etc., ce qui évite toute erreur possible. Àpres l'utilisation, vous pouvez facilement déverrouiller l'émetteur pour le placer hors tension ou modifier les réglages. Lorsqu'il n'est pas verrouillé, l'émetteur peut être coupé temporairement.

Pour couper le micro main THH12, appuyez rapidement sur la touche ON/MUTE jusqu'au clic; appuyez à nouveau pour rétabir le signal. Le mot [MUTED] s'affiche à la place du nom de l'émetteur et l'éclairage reste allumé. Pour couper le boîtier émetteur de ceinture TBP12, maintenez enforcée la

touche MUTE; appuyez à nouveau pour rétabir le signal. L'afficheur fonctionne de façon identique au micro main. Lorsque le micro est coupé, si vous appuyez sur la touche SELECT pour saisir un autre paramètre, le mot [MUTED] reste en petits caractères au centre gauche de l'écran. Lorsque l'émetteur est coupé ([MUTED]) la Led MUTE s'allume en rouge sur le récepteur.

Pour verrouiller le micro-main THH12, place-le sous tension et assurez-vous que vous en ave terminé avec les réglages, et que le récepteur affiche le signal. Dévissez le compartment des piles, et repéréz le microcontacteur à l'arrière; place-le à droite, vers le symbole du cadenas. Testez en appuyant sur la toucheON/MUTE ou SETUP: le mot [LOCKED] doit s'afficher sur la ligne supérieure de l'afficheur qui doit s'allumer puis s'eteindre. Dévissez le compartment et place le contacteur à gauche pour déverrouiller le micro.

Pour verrouiller l'émetteur de ceinture TBP12, place-le sous tension et assurez-vous que vous en ave terminé avec les réglages, et que le récepteur affiche le signal. Avec deux doigts, appuyez en même temps sur les touches SELECT et VALUE et maintenez-les enforcées pendant deux secondes. Le mot [LOCKED] doit s'afficher et l'écran revient à la page principale. Testez en appuyant sur n'importequelle touche : l'émetteur doit être verrouillé. Le verrouillage désactive temporairement l'interrupteur OFF/ON. Pour verrouiller, maintenez les touches SELECT et VALUE enforcées pendant deux secondes.

Enforcez les deux touches en même temps

Fonctions d'affichage de l'autonomie des piles

Les émetteurs Line 6 sont équipés de témoins de charge des piles qui vous indiquent avec précision l'autonomie des piles. Ces informations sont disponibles sur l'émetteur et le récepteur. Ces indications sont étalonnées pour des piles alcalines commerciales, et vous offrent également des informations très utiles lorsque vous utilisez des accumulateurs rechargeables.

Lorsque vous place l'émetteur sous tension, la ligne inférieure de l'écran affiche l'autonomie restante des piles en heures et minutes, avec une icône de pile affichée à côté du temps. L'autonomie des piles est donné par pas de vingt minutes (Heures:20). Lors de la mise sous tension initiale le temps restant estimé est souvent optimiste, et ce pendant les premières minutes, affichtant une autonomie restante supérieure à la réalité – ceci est dû aux caractéristiques intrinsèques des piles alcalines dont la tension monte temporairement après une période de non-utilisation. Attendez environ vingt minutes après la mise sous tension de l'émetteur pour obtenir une lecture fiable.

Sur le récepteur, l'autonomie des piles est indiquée au centre, sur l'afficheur central à 5 LEDs, par pas d'une heures. Lorsque l'autonomie des piles est supérieure à cinq heures, les cinq LEDs s'allument. Entre quatre et cinq heures restantes, quatre LEDs s'allument, et ainsi de suite. Lorsqu'il reste moins d'une heures d'autonomie, la Led inférieure passse du vert au rouge - et clignote lorsqu'il ne vous reste que 40 minutes ou moins.

Les accumulateurs au NiMH (Nickel Metal Hydride) dans la gamme des 2400 - 2800 mAh sont conseillés avec les émetteurs THH12 et TBP12. Assurez-vous que la taille des accumulateurs soit adaptée au compartment des piles, car leur longueur peut varier. Les accumulateurs doivent être charges avec le chargeur correspondant; les émetteurs ne chargent pas les accumulateurs. Étant donné que les afficheurs d'autonomie des émetteurs ont été étazonnés pour des piles alcalines, l'affichage estimé de l'autonomie restante est erroné lorsque vous utilise des accumulateurs rechargeables.

Remarque: Les piles au carbone-zinc ne sont pas conseillées.

TESTS DE PORTÉE ET D'INTERFÉRENCES

L'afficheur RF du XD-V55 vous offre des outils puissants d'aide à la selection desassageurs canaux, evitant les interferences, et evitant aux systèmes sans fil audio d'interférer avec les autres équipements sans fil. Utilisez ces fonctions avant d'utiliser les systèmes sans fil pour vous garantir une utilisation exemple de tout souci.

Détction des interférences avec l'afficheur de niveau HF

Le récepteur XD-V55 est équipe d'un afficheur à Leds nommé RF, qui indique le niveau des signaux du canal sélectionné (par exemple, lorsque vous étés sur le canal 7 Line 6, il detecte les fréquences avec une fréquence centrale de 2,433 GHz ou de 2,467 GHz). Ces Leds sont vertes lorsque vous receivez un signal en provenance d'un émetteur Line 6, et rouge lorsque l'émetteur est hors tension et en présence d'interférences sur la fréquence. Si le récepteur est sous tension et l'émetteur hors tension, et si une ou plusieurs Leds de l'afficheur RF sont rouges, il detecte des interférences potentielles. Plus il y a de Leds allumées, plus le signal est puissant - et plus il perturbera la portée et les performances d'un émetteur utilisant ce canal.

Remarque: Lorsque le micro main ou le boitier émetteur associé est actif, les mêmes barres indiquent la puissance du signal de l'émetteur dans les antennes du récepteur. Lors du fonctionnement normal, vous devriez voir quatre barres vertes - le niveau doit réduire lorsque vous vous éloignez du récepteur. Avec 3 barres, le signal reste bon. Il reste acceptable et fiable à deux barres.

Test de déplacement sur la zone d'utilisation

Lorsque vous mettez en œuvre un système sans fil dans un nouvel environnement, il est conseillé de placer le récepteur et ses antennes sur leur point d'utilisation finale et de vous déplacer sur la totalité de la zone d'utilisation de l'émetteur. Parlez et vérifie l'absence de décrochages ou d'autres problèmes, tout en notant votre position par rapport aux antennes de réception.

Si pour une raison ou une autre vous ne pouvez pas utiliser le système de sonorisation, demandez à une personne de se déplacer avec l'émetteur et à une autre de surveiller le récepteur, vous pouvez utiliser les afficheurs de niveau HF pour détecter les points de signal faible qui pourrait cause des problèmes. Vous pouvez également contrôler le signal avec un casque connecté à la console de mixage, si le récepteur est relié à la console. Si vous'utilise des antennes déportées (avec le système de distribution d'antennes XD-DA8), déplacez-les pour accroître la couverture et améliorer ou éliminer les zones de faible signal. Si les antennes sont sur le récepteur, déplacez-le pour obtenir une meilleure ligne de mire avec l'émetteur.

Remarque: Si vous n'arrivez pas à vous débarrasser des zones d'ombre radio, repérez la zone problématique au sol et informez l'utilisateur du problème associé à cette zone.

Pour éviter les interférences WiFi

Si vous voyage des interférences sur l'un des canaux (Leds RF qui s'allument en rouge lorsque l'émetteur est hors tension), il y a de fortes chances pour que vous soyez à proximé d'un canal WiFi. Si vous pouvez trouver l'équipement WiFi et éloigner vos récepteurs, ou les antennes déportées, vous risquè de pouvoir réduire l'incidence des interférences. Notez également que vos émetteurs peuvent interférer avec le réseau WiFi s'il s'emettent à proximé des routeurs ou d'autres équipements WiFi connectés. La meilleure option en présence d'interférences puissantes consiste à selectionner un canal libre Line 6.

Les canaux WiFi les plus utilisés (ces canaux ne correspondant pas aux canaux Line 6) sont les canaux 1, 6, et 11. Ils couvrent chacun 20MHz , et en général, un seul canal WiFi est utilisé. Dans la majorité des cas, tous les canaux Line 6 sont compatibles avec les systèmes WiFi, avec des interférences minimales, voir inexistantes. Dans tous les cas, vous dispose de huit canaux Line 6 pour éviter totallement les canaux WiFi. Tableau de référence des canaux et fréquences HF:

Canal Fréquence A Fréquence B Compatibleité
1 2425 2-75 Compatible WiFi 1, 6, & 11
2 2422 2-72 Compatible WiFi 1, 6, & 11
3 2402 2-50 Compatible WiFi 1, 6, & 11
4 2447 2-78 Compatible WiFi 1, 6, & 11
5 2428 2-53 Compatible WiFi 1, 6, & 11
6 2430 2-61 Compatible WiFi 1
7 2433 2-67 Compatible WiFi 1
8 2436 2-69 Compatible WiFi 1
9 2413 2-56 Compatible WiFi 6
10 2416 2-458 Compatible WiFi 6
11 2407 2-464 Compatible WiFi 6
12 2405 2-439 Compatible WiFi 11

Remarque: Les téléphones cellulaires avec Bluetooth ou WiFi transmittent des signaux sur la bande des 2,4 GHz, et représentent des sources potentielles d'interférences à proximé des antennes de réception. Si vous utilise ces fonctions de votre téléphone, éloignez-vous à plus d'un mètre des récepteurs.

Réduction DES EFFETS DE L'ÉMETTEUR PROCHE/ÉLOIGNÉ

Les systèmes sans fil numériques Line 6 ont été conçus pour qu'un récepteur ne recoive que les signaux audio d'un émetteur régle sur le même canal. Bien que les autres émetteurs et autres sources HF à proximé neprésententaucun risque de transmission d'un signal audio à un récepteur qui n'est pas sur le même canal, dans certaines conditions,ils peuvent avoir une incidence néfaste sur la portée.Lorsque vous utilisez plusieurs canaux, respectez quelques procédures simples pour réduire ces effets.

Le récepteur XD-V55 survoie en permanence le signal de son émetteur, et augme son gain (sensibilité) lorsque l'émetteur s'éloigne, pour conserver un niveau HF acceptable. L'effet de proximité/éloignement peut apparaitre lorsque l'émetteur est éloigné des antennes du récepteur, et lorsque les émetteurs régles sur différents canaux sont utilisés à proximate des antennes. Le signal puissant des émetteurs proches, notamment s'ilts sont sur une fréquence proche du canal du récepteur, peut masquer le signal des émetteurs éloignés - et peut parfois causer un décrochage audio de cet émetteur.

Par exemple, si l'émetteur sur le même canal que le récepteur est place à 20 mètres, et si un autre émetteur est place à 1 mètre de l'antenne du récepteur, la portée de l'émetteur distant peut être affectée de façon négative. Évitez le problème potentiel en plaçant les récepteurs et leurs antennes à égale distance des émetteurs.

Solutions possibles :

• Vérifiez que tous les émetteurs soient placés à au moins 2 mètres des récepteurs et que les autres sources HF (routeurs WiFi, etc.) soient également éloignées.
• Placez les antennes plus haut, ce qui peut réduire la différence de distance et améliorer la ligne de mire avec l'émetteur distant.
• Utilisez des antennes déportées (avec le système de distribution d'antennes XD-AD8) et placez les à équidistance entre chaque groupe d'émetteurs (par exemple, placez une antenne déportée connectée à l'embase Antenna A plus pres des émetteurs les plus proches, et une antenne déportée connectée à l'embase Antenna B à proximate des émetteurs distants).
• Rapproche le récepteur de l'émetteur, ou utilisez des antennes déportées.

INSTALLATION ET POSITIONNEMENT DES ANTENNES

Le récepteur XD-V55 s'utilise en général seul, bien qu'il soit possible d'en installer deux côte-à-côte dans un Rack. Lorsqu'il est utilisé seul et place sur une table, les antennes sont en général connectées aux embases BNC Antenna A et Antenna B à l'arrière. Vous pouvez partager une paire d'antennes avec plusieurs récepteurs en utilisant le système de distribution d'antennes XD-AD8 et les antennes déportées P180 (antenne directionnelle) ou P360 (antenne omnidirectionnelle).

Remarque: Lorsque vous montez les récepteurs en Rack, il est préféable de les installer (ainsi que leurs antennes en haut du Rack pour optimiser la ligne de mire directe avec les émetteurs et bénéficier d'une portée maximale. Placez également les récepteurs et les équipements comme les processeurs numériques de signaux, ordinateurs, routeurs WiFi, et tous équipements émettant des signaux HF de sorte qu'ils soient séparés les uns des autres.

Les antennes déportées deviennent indispensablees lorsque la distance entre les émetteurs et les récepteurs est importnate, en présence de murs ou d'obstacles entre eux, ou lorsque les récepteurs sont installés de façon "permanente", en vehicules-régie et lorsque les émetteurs sont utilisés à divers endroits et distances variables.

Pour connecter les antennes déportées aux récepteurs par le XD-AD8, utilisez du cable coaxial à faible perte de 50 Ohms avec fiches BNC à chaque extrémité. Placez l'antenne en ligne de mire directe avec les émetteurs; les antennes actives omnidirectionnelles Line 6 P360 et directionnelles P180 peuvent être montées sur pieds de micro. Connectez le cable à l'antenne. Il doit être le plus court possible. Relief-le aux embases Antenna A / Antenna B à l'arrête du récepteur.

Remarque: Le cable entre l'antenne et le récepteur génére des pertes de niveau du signal HF—ces pertes sont liées à la longueur du cable et peuvent devenir un veritable problème. Avec une antennne passive, utilisez un cable offrant le moins de pertes possibles et ne dépasse pas une longueur de 5 metres. Avec une antennne active, et un réglage de gain adapté, ne dépasse pas des longueurs de cable de 33 metres.

Lorsqu'elles sont utilisées correctement, les antennes déportées permettent d'accroître de réduire les décrochages et les interférences, par rapport à une simple antenne demi-onde reliée directement au récepteur ou montée en face avant du Rack. Ceci est particulièrement vrai lorsque les récepteurs doivent être situés en ligne non-directe ou en présence d'obstacles.

Les antennes omnidirectionnelles convenennent mieux aux zones d'émission larges - avec une zone de réception à l'avant, sur les côtes et même à l'arrière de l'antenne. Les antennes directionnelles offrent un niveau de signal supérieur à l'avant de l'antenne, et une atténuation plus importante des signaux reçus à l'arrière - dans le cas de la P180, vous disposez d'une couverture cardioïde d'environ 90 degrés avec atténuation exponentielle sur les côtes. Utilisez ces antennes lorsque les utilisateurs sont dans une zone plus confinée ou lorsqu'ils ne se déplacent pas autant. Elles peuvent également aider à minimiser un signal interférant avec le spectacle en orientant l'arrière de l'antenne vers la source de l'interfERENCE et l'avant vers les émetteurs.

ANNEXES

Problème	Solution
Pas de signal audio	Placez l'émetteur et/ou le récepteur sous tensionRemplacez les piles de l'émetteurVérifiez la polarité des piles de l'émetteurSignal audio de l'émetteur coupé ; appuyez sur la touche MUTEL'émetteur et le récepteur sont sur des canaux différents ; utilisez le même canalLe récepteur n'est pas relié à la sonorisation, ou la sonorisation est coupée
L'émetteur reste sous tension	L'émetteur est verrouillé — déverrouillez-le puis placez-le hors tension.
Portée limitée	Les antennes ne sont pas connectées au récepteur ; vérifiez les connexionsLes antennes du récepteur ne sont pas en ligne directe ; évêze-lez ou déplacez les obstructionsInterférences d'une autre source ; changez de canal et consultez la section Éloigné /Rapproché du mode d'emploiÉloignez le récepteur / les antennes du récepteur de la source WiFi ou de toute autre source à2,4 GHz
Décrochages	Distance trop importante entre l'émetteur et le récepteur ; rapprochez-lesRapprochez les antennes de l'émetteur (avec distributeur d'antennes XD-AD8)Élevez le récepteur / antennes en ligne directe ; évitez toute obstruction (mur, porte, etc.)

Passage des émetteurs du mode RF2 (par défaut sur le XD-V55) au mode RFI

Le micro-emetteur THH12 et le boîtier émetteur TBP12 opéré sur deux modes de fréquences, avec le signal audionumérique code sur deux porteuses HF de fréquences différentes; ceci offre une redondance et une fiabilité accrues en présence d'interférences. Les systèmes numériques sans fil Line 6 plus anciers, comme le XD-V70, utilisent un mode d'émission à quatre fréquences. Lorsque vous utilisez le V55 avec un récepteur V70, il est nécessaire de modifier le mode de transmission, en procédant comme suit:

Micro-emetteur THH12 et boitier émetteur TBPI2

• Placez l'émetteur sous tension, et maintenez la touche Select enfoncée jusqu'à ce que le numero de canal clignote.
• Maintenez la touche On/Mute (alimentation) enforcée et appuyez rapidement sur Select et sur Value (ou sur Select et Power sur le micro main); appuyez dans la seconde qui suit — n'attendez pas plus, sinon vous placez l'émetteur hors tension.
• Notez que la ligne supérieure de l'écran LCD indique temporairement [RF-1] à la place de [CH], ce qui indique que l'émetteur est dans un mode de transmission compatible avec les récepteurs XD-V70 et XD-V30.
• Pour revenir au mode de transmission RF2, repeteze les opérations precedentes en appuyant rapidement sur la touche de mise sous tension puis en appuyant rapidement sur Select dans l'écran [CH]. La ligne supérieure de l'écran LCD indique temporairement [RF-2], indiquant le changement de mode.
• Notez que le mode de transmission est méorisé ; même après la mise hors tension.

Système sans fil numérique XD-V55 — Caracteristiques techniques

Système

Bande de fréquence 2,4 GHz Bande ISM
Canaux compatibles 12
Diversité spatiale avec tampon numérique Oui
Diversité en fréquence Oui (2 fréquences par canal)
Absence de Compandeur Oui
Réponse en fréquence, % de DHT 10 Hz (-0,5 dB) - 20kHz (-2,5 dB)0,03 % type
Latence système < 2,9 ms (entre entrée et sortie audio)
Température de fonctionnement 0 - 50 degrès C
ConstructionRécepteur XD-V55Émetteurs THH12 & TBP12	Boîtier en aluminum extrudéBoîtiers en métal

Récepteur

Visualisation du fonctionnement HF Oui (viaLCD screen and LED)
Témoins de niveau HF Leds 5 segments
Afficheur de niveau audio (sur récepteur) Leds 5 segments
Filtre dynamique Oui (commutable)
Réglages de Squelch et d'atténuation Aucun n'est nécessaire
Nombre d'antennes de réception	2
Format du récepteur	1/2 Rack (avec kit de montage ne Rack fourni)
Alimentation du récepteur	9 Vcc, 500 mA
Impédance de sortie	XLR : 150 Ohms symétriqueJack 6,35 mm : 1 kOhms asymétrique
Sensibilité	-95 dBm
Réjection d'image	56 dB
Distribution des antennes	A et B
Impédance d'antenne	50 Ohms

Émetteurs

Puisance de sortie HF 10 mW
Autonomic des piles 8 heures
Modélisation de micros Micro-main THH12 Émetteur de ceinture TBP12	Oui (10 modèles sélectionnables) Oui (9 filtres d'égalisation sélectionnables)
Piles 2 piles alcalines LR6 (AA)
Affichage des piles (sur l'émetteur) Écran LCD
Plage dynamique Micro-main THH12 Émetteur de ceinture TBP12	>113 dB >117 dB
Niveau d'entrée audio maximum TBP12 6,5 Vcrête-à-criete
Impédance d'entrée TBP12 1,3 MOhms
Tension fournie par le TBP12 5 Vcc (sur broche 2 du connecteur TA4F)
Polarité audio de l'émetteur Une pression positive sur le diaphragme de la capsule produit une tension positive

Brochage du connecteur TA4F
