Caractéristique	Détails
Type de produit	Table de mixage
Nombre de canaux	6 canaux
Entrées	Entrées XLR, jack 6,35 mm, RCA
Sorties	Sorties main mix, sorties auxiliaires
Alimentation	Alimentation secteur
Dimensions	Compacte, adaptée à un transport facile
Poids	Légère, facilitant le transport
Utilisation	Idéale pour DJ, groupes de musique, événements en direct
Maintenance	Nettoyage régulier des connexions, vérification des câbles
Sécurité	Utiliser sur une surface stable, éviter l'humidité
Informations supplémentaires	Garantie constructeur, support technique disponible

FOIRE AUX QUESTIONS - PM6 Fun Generation

Comment puis-je connecter ma table de mixage Fun Generation PM6 à mon ordinateur ?

Vous pouvez connecter la table de mixage Fun Generation PM6 à votre ordinateur en utilisant un câble USB. Assurez-vous que les pilotes nécessaires sont installés sur votre ordinateur.

Pourquoi n'entends-je pas de son lorsque je mixe avec la PM6 ?

Vérifiez que le volume principal est réglé correctement et que les faders des canaux sont également en position élevée. Assurez-vous que les câbles audio sont bien connectés.

Comment puis-je régler l'égaliseur sur la Fun Generation PM6 ?

Utilisez les boutons d'égalisation situés sur chaque canal pour ajuster les basses, les médiums et les aigus selon vos préférences.

La table de mixage PM6 ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le problème persiste, testez avec un autre adaptateur.

Comment puis-je enregistrer mes mixes avec la PM6 ?

Vous pouvez enregistrer vos mixes en connectant la sortie USB de la table de mixage à un logiciel d'enregistrement sur votre ordinateur. Assurez-vous que le logiciel est configuré pour utiliser la PM6 comme source audio.

La table de mixage PM6 fait du bruit ou des interférences, que dois-je faire ?

Vérifiez les connexions des câbles pour vous assurer qu'ils sont bien branchés. Éloignez les câbles audio des sources d'interférences électromagnétiques, comme les appareils électroniques.

Puis-je utiliser la Fun Generation PM6 avec des appareils Bluetooth ?

Non, la Fun Generation PM6 ne dispose pas de fonctionnalité Bluetooth intégrée. Vous pouvez utiliser des connexions filaires pour relier vos appareils.

Comment réinitialiser ma table de mixage Fun Generation PM6 ?

Pour réinitialiser la PM6, éteignez-la, puis maintenez le bouton de mise sous tension enfoncé pendant quelques secondes lors de la remise sous tension.

Quels sont les formats audio compatibles avec la Fun Generation PM6 ?

La PM6 prend en charge les signaux audio analogiques via des entrées RCA et jack 6,35 mm, ainsi que des signaux numériques via USB.

Comment puis-je mettre à jour le firmware de ma Fun Generation PM6 ?

Visitez le site Web du fabricant pour vérifier les mises à jour de firmware disponibles et suivez les instructions fournies pour mettre à jour votre appareil.

MODE D'EMPLOI PM6 Fun Generation

table de mixage amplifiée

Musikhaus Thomann

Thomann GmbH

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 4

1.1 Informations complémentaires.... 5
1.2 Conventions typographiques.... 6
1.3 Symboles et mots-indicateurs.... 6

2 Consignes de sécurité.... 8
3 Performances.... 12
4 Installation.... 13
5 Connexions et éléments de commande.... 14
6 Lecture via Bluetooth ^® 25
7 Données techniques.... 26
8 Câbles et connecteurs.... 30
9 Protection de l'environnement.... 34

PM-6

th·mann MUSIC IS OUR PASSION

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

PM-6

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Exemples : « ON » / « OFF »

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

PM-6

Avertissement : tension électrique dangereuse.

Avertissement : emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet appareil sert à amplifier, mixer et lire les signaux provenant des appareils audio, des instruments de musique et des microphones. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

table de mixage amplifiée

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

PM-6

th·mann MUSIC IS OUR PASSION

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

REMARQUE!

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie ! Utilisez uniquement des fusibles du même type.

REMARQUE!

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

PM-6

th·mann MUSIC IS OUR PASSION

3 Performances

Table de mixage amplifiée à 6 canaux avec 2 × 80 W RMS
Lecteur multimédia pour fichiers MP3 sur une clé USB, une carte mémoire SD ou via Bluetooth®
6 × Entrée de microphone (prise XLR, 3 pôles, symétrique)
6 × Entrée Line (prise jack de 6,35 mm, asymétrique)
■ 1 × Entrée Line (paire de prises Cinch)
Bluetooth®-Audio-Streaming
■ Égaliseur 2 bandes sur canaux mono
Égaliseur graphique 5 bandes dans maître
■ 1 × Entrée CD/Tape (paire de prises Cinch)
■ 1 × Sortie Rec (paire de prises Cinch)
■ 1 × Sortie Line (prise jack de 6,35 mm, asymétrique)
■ 1 × Sortie Sub (prise jack de 6,35 mm, asymétrique)
■ Fonction de veille

4 Installation

REMARQUE!

Risque de court-circuit

L'alimentation fantôme entraîne des dommages de l'appareil, si des conduites asymétriques sont connectées.

Activez uniquement l'alimentation fantôme si des câbles symétriques sont branchés.

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

PM-6

5 Connexions et éléments de commande

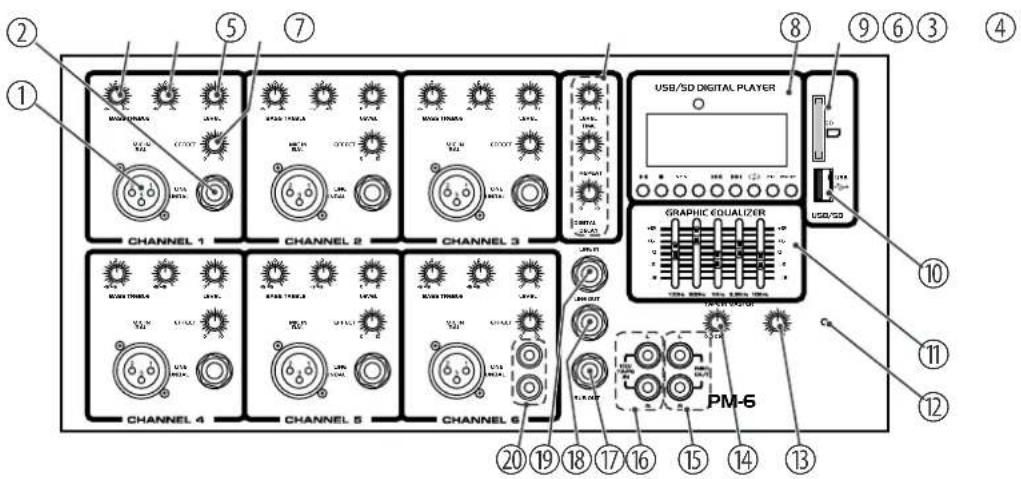

Face avant

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰

1 Entrée microphone, prise XLR, 3 pôles, symétrique

2 Entrée Line, prise jack de 3,5 mm, asymétrique

3 [BASS]

Bouton rotatif de réglage des basses fréquences du canal respectif

4 [TREBLE]

Bouton rotatif de réglage des hautes fréquences du canal respectif

5 [LEVEL]

Bouton rotatif de réglage du volume du canal respectif

6 [EFFECT]

Bouton rotatif pour la commande de la part de signal qui est envoyée à la section effet

7 [DIGITAL DELAY]

Le signal de tous les canaux d'entrée en fonction de chaque bouton rotatif [EFFECT] est envoyé par la temporisation numérique et ensuite à la sortie haut-parleur.

[LEVEL]

Bouton rotatif de réglage du volume de la section effet. Tournez le bouton vers la droite pour amplifier l'effet.

PM-6

th·mann MUSIC IS OUR PASSION

	[TIME]Bouton rotatif pour adapter la durée de temporisation. Tournez le bouton vers la droite pour prolonger l'intervalle.
	[REPEAT]Bouton rotatif de réglage de la durée de la temporisation. Tournez le bouton vers la droite pour prolonger la durée.
8	[USB/SD DIGITAL PLAYER]Pour lire les fichiers de musique MP3 d'une carte SD ou d'une clé USB
9	[SD]Fente d'insertion de carte SD
10	[USB]Prise d'alimentation USB
11	[GRAPHIC EQUALIZER]Le signal de tous les canaux d'entrée est envoyé par l'égaliseur puis à la sortie haut-parleur.
12	LED de statut. La LED est allumée lorsque l'appareil est allumé.

13 [MASTER]

Bouton rotatif maître de réglage du niveau master sur les sorties haut-parleur

14 [TAPE IN]

Bouton rotatif de réglage de la puissance du signal de [CD/TAPE IN].

15 [REC OUT]

Sortie pour le raccordement d'un Tapedeck, d'une carte son d'ordinateur ou d'un enregistreur portable ; le signal reflète le signal de sortie du haut-parleur.

16 [CD/TAPE IN]

Entrée pour un appareil externe, paire de prises Cinch

17 [SUB OUT]

Prise jack en 6,35 mm, met le signal maître disponible non amplifié avec une fréquence de coupure de 120 Hz à disposition d'un haut-parleur de basses

18 [LINE OUT]

Sortie Line, prise jack en 6,35 mm, mono, asymétrique ; rend disponible le signal maître non amplifié.

PM-6

th·mann MUSIC IS OUR PASSION

19 [LINE IN]

Entrée Line, prise jack de 6,35 mm, mono, asymétrique, baissez le volume de l'appareil avant de raccorder un appareil ici.

20 Entrée Line, paire de prises Cinch

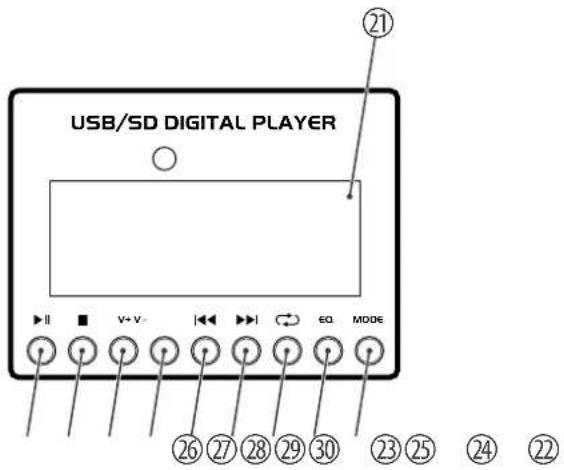

Écran

USB/SD DIGITAL PLAYER ②1 V+ V- EQ MODE ②6 ②7 ②8 ②9 ③0 ②3 ②5 ②4 ②2

PM-6

21 Écran
22 [MODE]Sélection de la source audio (clé USB, carte SD ou Bluetooth®). Appuyez sur la touche pendant 2 secondes pour activer l’écran.
23 [EQ]Appuyez sur cette touche pour naviguer dans les préréglages numériques de l’égaliseur, que vous pouvez appliquer au morceau de musique: « Pop », « Rock », « Jazz », « Classic », « Normal ». L’égaliseur peut uniquement être utilisé pour la lecture de fichiers MP3 à partir d’une clé USB ou d’une carte SD raccordée, et pas à partir d’une autre source ou d’autres entrées audio.
24	↔Appuyez sur cette touche uniquement pour naviguer entre les options du mode de répétition: « Random », « Single », « All ».
25	▶▶Choisit le morceau suivant pour la lecture.
26	◀◀Choisit le morceau précédent pour la lecture.

27 [V-]

Appuyez sur la touche et maintenez-la appuyée pour baisser le volume du lecteur multimédia.

28 [V+]

Appuyez sur la touche et maintenez-la appuyée pour monter le volume du lecteur multimédia.

29

Stoppe la lecture.

30 ▶II

Démarre ou arrête la lecture.

PM-6

th·mann MUSIC IS OUR PASSION

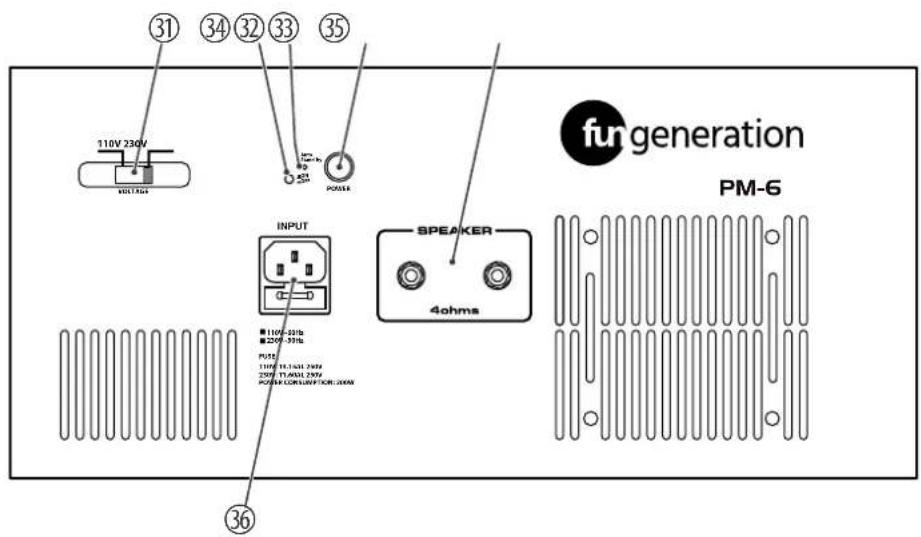

Face arrière

31 34 32 33 35 110V 230V POWER INPUT ■ 110V-201b ■ 207V-551b PUI2 110V 15.1631.2972 207V 11.6041.2972 PUI2M CONJURF/OR: 200kW SPEAKER 4ohms 36 fun generation PM-6

31 [VOLTAGE]

Bouton de sélection de la tension d'entrée.

32 LED [Auto Stand-by]

Cette LED est allumée lorsque la fonction de déconnexion automatique est active.

33 Interrupteur [Auto Stand-by]

Dans cette ouverture se trouve un interrupteur qui permet d'activer ou de désactiver la fonction de déconnexion automatique. Lorsqu'il est appuyé, la fonction est désactivée, dans le cas contraire, elle est activée et l'appareil s'éteint s'il ne reçoit aucun signal d'entrée pendant 50 minutes. Lorsqu'il reçoit de nouveau un signal, l'appareil se rallume automatiquement.

34 [POWER]

Interrupteur principal de mise en marche ou en arrêt de l'appareil.

PM-6

35 [SPEAKER]

2 × prise jack 6,35-mm, mono, asymétrique pour le raccordement de deux haut-parleurs passifs. En cas d'utilisation parallèle de 2 haut-parleurs par sortie, utilisez le haut-parleur avec 8 Ω. En cas d'utilisation d'un seul haut-parleur, utilisez un haut-parleur avec 4 Ω.

36 [INPUT]

Châssis CEI avec porte-fusible

6 Lecture via Bluetooth®

Vous pouvez jouer de la musique sans fil à partir d'appareils mobiles compatibles Bluetooth® tels que les smartphones, tablettes ou ordinateurs portables via le récepteur Bluetooth® intégré. Consultez le mode d'emploi de votre appareil Bluetooth®. Placez-le à proximité de l'enceinte et activez l'appareil Bluetooth®.

Appuyez plusieurs fois sur [MODE] jusqu'à ce que l'écran affiche d'abord « BLUETOOTH INITIALIZING » et puis « BLUETOOTH UNCONNECTED ». Après quelques secondes, votre appareil Bluetooth® est identifié et affiché comme « PM-6 ». Le message « BT CONNECTED » apparaît à l'écran.

Vous pouvez ensuite jouer les données stockées dans les fichiers audio de l'appareil Bluetooth®. Le contrôle s'effectue via les touches du lecteur intégré ou le champ de commande.

PM-6

7 Données techniques

Connexions d'entrée Alimentation électrique Châssis CEI C14 avec porte-fusible
	Entrée de signal 6 ×prise XLR, 3 pôles (symétrique)
	6 ×prise jack en 6,35 mm (asymétrique)
	Entrée Line 1 ×prise jack en 6,35 mm (asymétrique)
	Entrée CD/Tape 1×paire de prises Cinch
Connexions de sortie Sortie haut parleur 2 ×prise jack en 6,35 mm (asymétrique)
Puisance consommée 200 W
Tension d'alimentation (commutable)
Fusible pour 110 V 5 mm × 20 mm, 3,15 A, 250 V, à action retardée

	pour 230 V 5 mm × 20 mm,	1,25 A, 250 V, à action retardée
Dimensions (L × H × P) 395 mm × 230 mm × 200 mm
Poids 7,0 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20 %...80 % (sans condensation)

Lecteur multimédia

Type de média Carte SD, MMC, TF
Max. capacité du support de stockage 32 GB
Système de fichiersFAT12, FAT16, FAT32, EXFAT
Format de fichier audio MP3 (Layer I, II et III), WAV (PCA, IMA, ADPCM)
Fréquence d'échantillonnage 8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 kHz
Profondeur de bit 16 bits DAC
Bluetooth® Plage de fréquences 2,402 GHz ... 2,480 GHz

PM-6

Puissance d'émission max. +2 dBm

Standard Version 5.0

Nom PM-6

Informations complémentaires

Construction Forme de mallette
Conçu pour 19 pouces Non
Puissance RMS sur 4 Ω/canal 80 W
Canaux utilisables en parallèle 6
Mic-In 6
Mono Line-In 6
Stereo-In 2
Voies Aux 0
Processeur d'effet1
Lecteur USB 1

PM-6

8 Câbles et connecteurs

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée surtout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

table de mixage amplifiée

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

Fiche XLR (symétrique)

1 2 3 4

1 Masse, blindage
2 Signal (en phase, +)
3 Signal (en opposition de phase, -)
4 Blindage au boîtier de la fiche (option)

Connexions Cinch

Le dessin et le tableau montrent le brochage d'un connecteur Cinch.

1 Signal

2 Terre

PM-6

9 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appa- reil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

table de mixage amplifiée

Solid olive green background with no visible text, symbols, or patterns
