USB Mix 3 - Equipement DJ Fun Generation - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Contrôleur DJ USB avec interface audio intégrée, 2 canaux, 16 pads de performance, 3 faders, 1 bouton de mixage, compatibilité MIDI.
Utilisation	Idéal pour les DJ professionnels et amateurs, compatible avec la plupart des logiciels de DJ, facile à transporter.
Maintenance et réparation	Nettoyer régulièrement les surfaces, vérifier les connexions USB, mise à jour du firmware si nécessaire.
Sécurité	Utiliser uniquement avec un adaptateur secteur compatible, éviter l'exposition à l'humidité, ne pas surcharger les ports USB.
Informations générales	Dimensions compactes, poids léger, garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - USB Mix 3 Fun Generation

Comment connecter le Fun Generation USB Mix 3 à mon ordinateur ?

Pour connecter le Fun Generation USB Mix 3 à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble dans le port USB de la table de mixage et l'autre extrémité dans un port USB disponible sur votre ordinateur.

Le Fun Generation USB Mix 3 est-il compatible avec tous les logiciels de DJ ?

Oui, le Fun Generation USB Mix 3 est compatible avec la plupart des logiciels de DJ tels que Serato DJ, Virtual DJ, et Traktor. Assurez-vous que votre logiciel est à jour pour une compatibilité optimale.

Que faire si le son ne sort pas lorsque je joue de la musique ?

Vérifiez d'abord que le volume de votre ordinateur et celui de la table de mixage sont bien réglés. Assurez-vous également que la sortie audio est correctement configurée dans votre logiciel de DJ.

Est-il possible d'utiliser le Fun Generation USB Mix 3 avec un smartphone ou une tablette ?

Le Fun Generation USB Mix 3 est principalement conçu pour être utilisé avec un ordinateur. Pour une utilisation avec un smartphone ou une tablette, vous aurez besoin d'un adaptateur USB OTG compatible.

Comment mettre à jour le firmware du Fun Generation USB Mix 3 ?

Pour mettre à jour le firmware, rendez-vous sur le site officiel de Fun Generation, recherchez le modèle USB Mix 3 et téléchargez la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Le Fun Generation USB Mix 3 fonctionne-t-il avec des casques audio ?

Oui, le Fun Generation USB Mix 3 dispose de sorties casque pour vous permettre de monitorer votre son. Branchez simplement votre casque dans la prise dédiée.

Comment régler les effets sonores sur le Fun Generation USB Mix 3 ?

Les effets sonores peuvent être réglés via les boutons et les faders situés sur la table de mixage. Consultez le manuel d'utilisation pour des instructions détaillées sur la façon de les ajuster.

Que faire si le Fun Generation USB Mix 3 ne s'allume pas ?

Assurez-vous que le câble USB est correctement connecté et que votre ordinateur est sous tension. Essayez un autre port USB ou câble si nécessaire. Si le problème persiste, contactez le support technique.

Y a-t-il une garantie pour le Fun Generation USB Mix 3 ?

Oui, le Fun Generation USB Mix 3 est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie dans le manuel d'utilisation ou sur le site web du fabricant.

MODE D'EMPLOI USB Mix 3 Fun Generation

1.1 Informations complémentaires 5
1.2 Conventions typographiques 6
1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 8
3 Performances 14
4 Installation 15
5 Connexions et éléments de commande 17
6 Données techniques. 23
7 Cables et connecteurs 26
8 Protection de I'environnement 29

USB Mix 3

th·mann MUSIC IS OUR PASSION

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

mixeur

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vousMLSSENSIT.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous ave des problèmes avec l'appareil, notre service clients sera heures de vous aider.

USB Mix 3

th·mann MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italieque.

Examples: bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

mixeur

Terme générique Signification

DANGER! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Avertissement : tension électrique dangereuse.

Avertissement : emplacement dangereux.

USB Mix 3

2 Consignes de sécurité

Utilisation conforme

Cet apparéil sert à amplifier, mixer et dire les signaux provenant des apparéils audio, des instruments de musique et des microphones. Utilisez l' apparéil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une'utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

mixeur

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppopes en matière plastique et des emballages. Ils ne doivent pas se couver à proximé de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pieces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pouraient avaler les pieces et sétouffer.

Ne laissez jamais des enfants seuls utiliser des apparciels électriques.

USB Mix 3

th·mann MUSIC IS OUR PASSION

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pieces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommages.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un cable d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifies ni le cable d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veillez contacter vousElectricien/agree.

mixeur

REMARQUE!

Risque d'incendie

Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes hues.

USB Mix 3

th·mann MUSIC IS OUR PASSION

REMARQUE!

Conditions d'utilisation

L'appareil est concu pour une utilisation en interieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid).

Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintainu régulierement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

mixeur

REMARQUE!

Alimentation electrique externe

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation externe. Avant de raccorder le bloc d'alimentation externe, contrôle si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas etre utilisependant une période prolongee, debranchez le bloc d'alimentation externe du reseau d'alimentation afin de reduire le risque de decharge electrique ou d'incendie.

USB Mix 3

th·mann MUSIC IS OUR PASSION

3 Performances

Mixeur DJ 3 canaux avec lecteur USB/MP3
2× entree de microphone avec talkover (prise jack de 6,35 mm)
1×sortie casque (stereo,prise jack 6,35 mm)
1×sortiemaitre(prisesCinch)
2×entreePhono/Line(prisesCinch)
1×entreeLine(prisesCinch)
1×connexion USB pour la lecture

mixeur

4 Installation

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualité qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trèbuche.

USB Mix 3

th·mann MUSIC IS OUR PASSION

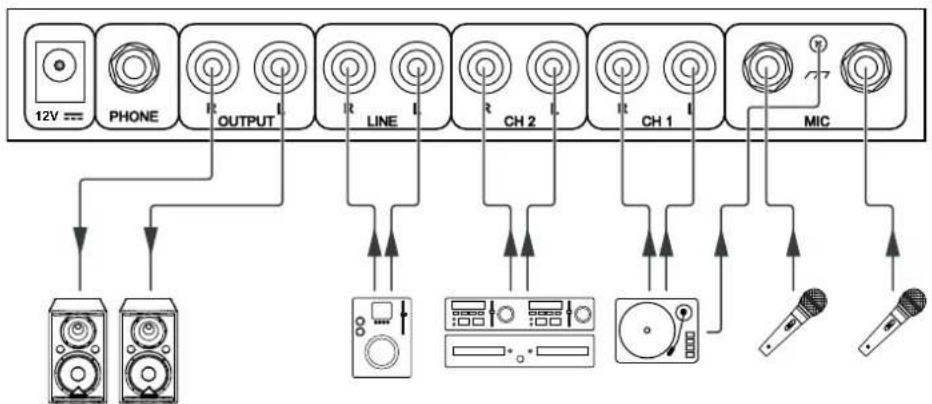

Raccordements réalisables

mixeur

5 Connexions et éléments de commande

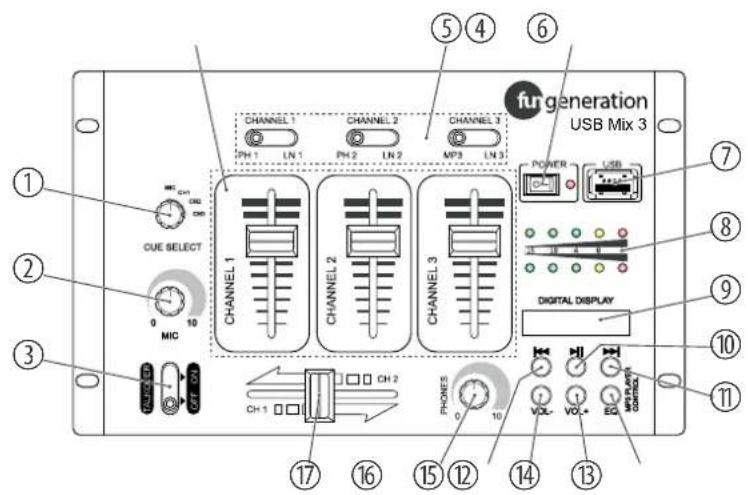

Face avant

USB Mix 3

th·mann MUSIC IS OUR PASSION

1 [CUE SELECT]

Bouton de selection du canal à entendre via le casque.

2 [MIC]

Bouton de réglage du volume du signal d'entrée de microphone

3 [TALKOVER]

Active la fonction de talkover

Poussez le bouton de réglage en position ON pour atténuer toutes les autres sources de signal pour pouvoir ainsi entendre le microphone 1 clairement. En position OFF, tous les signaux conservent leur niveau initial.

4 Bouton de réglage du volume du canal respectif

5 Bouton de selection de la source d'entrée du canal respectif

6 [POWER]

Interrupteur principal. Met l'appareil sous et hors tension. La LED est allumée en rouge lors que l'appareil est sous tension.

mixeur

7[USB]

Connexion pour la lecture via un périphérique USB. Activez le mode de pause ou selectionnez un autre lecteur avant d'éjecter la clé USB.

8 L'affichage de niveau affiche le volume du canal de sortie ou du canal solo qui vient d'être seLECTIONné.

9 Écran du lecteur de MP3

10

Démarre ou arrête la lecture.

11

Choisit le morceau suivant pour la lecture.

12

Choisit le morceau precedent pour la lecture.

13 [EQ]

Selection de l'EQ

14 [VOL + ]

Augmente le volume du morceau de musique joué.

USB Mix 3

th·mann MUSIC IS OUR PASSION

15 [VOL-]

Réduit le volume du morceau de musique joué.

16 [PHONES]

Bouton de réglage du volume du casque

17 [CROSSFADER]

Bouton de réglage pour mixer les signaux des canaux 1 et 2. Lorsque le bouton est en position centrale, vous pouvez entendre les deux canaux.

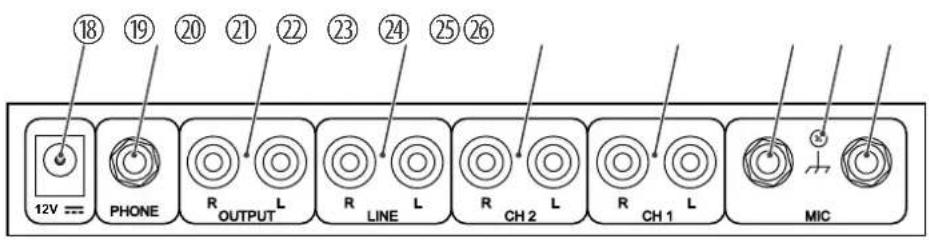

Arrière

18 [12V]--

Prise pour connecter un bloc d'alimentation

19 [PHONE]

Sortie moniteur pour casque, prise jack de 6,35 mm (stereo).

20 [OUTPUT]

Sortie maitre pour connecter un amplificateur ou une enceinte active, prises Cinch.

USB Mix 3

th·mann MUSIC IS OUR PASSION

21 [LINE]

Entrées pour des signaux avec niveau Line (p. ex. CD, DVD, MP3), prises Cinch.

22, 23 [CH1] [CH2]

Entrées pour des signaux avec niveau Phono/Line (p. ex. tournes-disques, CD, DVD, MP3) pour le canal respectif, prises Cinch.

24, 25 Entrées de microphone, prise jack de 6,35 mm.

26 Vis de mise à la terre pour réduire les bruits de renflement en cas de connexion des tournes-disques

mixeur

6 Données techniques

Connexions d'entrée Alimentation électrique Bloc d'alimentation
Entrée de microphone Type 2 × prise jack en 6,35 mm avec talkover
Entrée de Line Type 1 × prise Cinch
Entrée Phono / Line Type 2 × prise Cinch
USB USB-A
Connexions de sortie Sortie maître Type 1 × prise Cinch
Prise casque Type 1 × prise jack en 6,35 mm

USB Mix 3

th·mann MUSIC IS OUR PASSION

		Impédance 100 Ω
Plage de fréquences 20 Hz ... 20 kHz ± 2 dB
Rapport signal/bruit Microphone -105 dB
		Line -90 dB
		Phono -95 dB
Distorsion harmonique (THD) Microphone 0,01%
		Line 0,01%
Puisance consommée 3,6 W
Alimentation électrique			Bloc d'alimentation externe, 100 - 240 V -50/60 Hz
Tension de service			12 V ≠ 250 mA, polarité positive à l'intérieur
Dimensions (L × H × P) 300 mm × 130 mm × 40 mm
Poids 1 kg
Conditions d'environnement Plage de température	-10 °C...45 °C
	Humidité relative 20 %...80 % (sans condensation)

mixeur

Informations complémentaires

conçu pour rack de 19" Non
Talkover Oui
EffetsNon
Formats de fichierMP3, WMA, WAV
Structure de fichiersans
Support de stockage Maximum 32 GB

USB Mix 3

th·mann MUSIC IS OUR PASSION

7 Câbles et connecteurs

Preambule

Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccorder votre precieux equipement de sorte qu'une experience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préféable d'être prudent, particulièrement dans le domaine des sons et lumières. même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisé sur tout dans le domaine semi-professionnel et hi-fi. Les cables d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blinding, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences electromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

mixeur

C'est pourquoit on préfére la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résultat le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

1 Signal
2 Terre

USB Mix 3

th·mann MUSIC IS OUR PASSION

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

Connexions Cinch

1 Signal (en phase, +)
2 Signal (en opposition de phase, -)
3 Terre

Le dessin et le tableau montrent le brochage d'un connecteur Cinch.

1 Signal
2 Terre

mixeur

8 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien apparéil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

USB Mix 3

th·mann MUSIC IS OUR PASSION

Remarques
