Caractéristiques techniques	Contrôleur DJ USB avec 2 canaux, interface audio intégrée, compatibilité avec les logiciels DJ populaires.
Utilisation	Idéal pour les DJ débutants et intermédiaires, permet de mixer facilement des pistes audio via un ordinateur.
Maintenance et réparation	Nettoyer régulièrement les surfaces et les faders, vérifier les connexions USB, mise à jour du firmware si nécessaire.
Sécurité	Utiliser uniquement avec une source d'alimentation appropriée, éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Poids léger, design compact, idéal pour les déplacements, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - USB Mix 2 Fun Generation

Comment connecter le Fun Generation USB Mix 2 à mon ordinateur ?

Pour connecter le Fun Generation USB Mix 2 à votre ordinateur, utilisez le câble USB fourni et branchez une extrémité à la console et l'autre à un port USB disponible sur votre ordinateur.

Le Mix 2 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement connecté à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez de changer de prise ou de câble si nécessaire.

Comment installer les pilotes nécessaires pour le Fun Generation USB Mix 2 ?

Les pilotes nécessaires devraient s'installer automatiquement lors de la connexion de l'appareil à votre ordinateur. Si cela ne se produit pas, visitez le site web du fabricant pour télécharger les pilotes manuellement.

Les sons ne sortent pas de mes enceintes, que faire ?

Assurez-vous que le Mix 2 est correctement configuré dans votre logiciel de DJ et que le volume n'est pas au minimum. Vérifiez également les connexions de vos enceintes.

Comment utiliser le Fun Generation USB Mix 2 avec un logiciel de DJ ?

Installez un logiciel de DJ compatible, puis sélectionnez le Fun Generation USB Mix 2 comme périphérique audio dans les paramètres audio du logiciel.

Le Mix 2 produit des bruits de fond, comment les éliminer ?

Vérifiez les câbles de connexion pour des dommages et assurez-vous qu'ils sont bien branchés. Essayez également d'utiliser des prises de courant différentes pour réduire les interférences.

Puis-je utiliser le Mix 2 avec un smartphone ou une tablette ?

Le Fun Generation USB Mix 2 est principalement conçu pour être utilisé avec un ordinateur. Pour une utilisation avec un smartphone ou une tablette, un adaptateur compatible peut être nécessaire.

Comment réinitialiser le Fun Generation USB Mix 2 ?

Pour réinitialiser le Mix 2, débranchez-le de l'alimentation, attendez quelques secondes, puis rebranchez-le. Cela devrait rétablir les paramètres d'usine.

Où puis-je trouver des mises à jour pour le firmware du Mix 2 ?

Les mises à jour du firmware peuvent être trouvées sur le site web du fabricant, dans la section de support ou de téléchargement.

MODE D'EMPLOI USB Mix 2 Fun Generation

1.1 Informations complémentaires 5
1.2 Conventions typographiques 6
1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 8
3 Performances 11
4 Installation 12
5 Connexions et éléments de commande. 14
6 Données techniques 20
7 Cables et connecteurs 22
8 Protection de I'environnement 25

USB Mix 2

th·mann MUSIC IS OUR PASSION

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous nevez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

mixeur

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vousMLSSENSIT.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous ave des problèmes avec l'appareil, notre service clients sera heures de vous aider.

USB Mix 2

th·mann MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Examples: bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

th·mann MUSIC IS OUR PASSION

mixeur

Terme générique Signification

DANGER! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Avertissement : tension électrique dangereuse.

Avertissement : emplacement dangereux.

USB Mix 2

th·mann MUSIC IS OUR PASSION

2 Consignes de sécurité

Utilisation conforme

Cet apparéil sert à amplifier, mixer et dire les signaux provenant des apparéils audio, des instruments de musique et des microphones. Utilisez l' apparéil uniquement selon l'utilisation prévue, celle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages. Ils ne doivent pas se couver à proximé de bébéss ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pieces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pieces et s'étouffer. Ne laissez jamais des enfants theirs utilisier des apparciels électriques.

mixeur

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démonze jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur. N'utilise pas l'appareil lorsque des caches, disposités de protection ou composants optiques manquent ou sont endommages.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un cable d'alimentation électric à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le cable d'alimentation ni la fiche électric. En cas de non-respect, il y a risque de décharge électric et danger d'incendie et de mort. En cas de doute, veuillez contacter votreElectricien agéré.

REMARQUE!

Risque d'incendie

Ne recouvre jamais les fentes d'airation. Ne montez pas l'appareil à proximite directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

USB Mix 2

th·mann MUSIC IS OUR PASSION

REMARQUE!

Conditions d'utilisation

L'appareil est concu pour une utilisation en interieur. Pour ne pas I'endommager, n'exposez jamais I'appareil a des liquides ou a l'humidite. Evitez toute exposition directe au soleil, un encrasement important ainsi que les fortes vibrations. Utilisez I'appareil seulement sous les conditions d'environnement indiquees dans le chapitre « Données techniques » de la notice d'utilisation. Evitez de fortes variations de température et ne mettez pas en marche I'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur de peuvent endommager I'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), I'appareil doit être maintainu régulièrement par un professionnel dument qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

REMARQUE!

Alimentation électricque externe

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation externe. Avant de raccorder le bloc d'alimentation externe, contrôle si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquérait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranche le bloc d'alimentation externe du réseau d'alimentation afin de réduire le risque de décharge électrique ou d'incendie.

3 Performances

Mixeur DJ 2 canaux avec lecteur de CD et FX
2× entrées stéreo: 1 entrée Phono/Line (prises Cinch), 1 entrée Line (prises Cinch)
1×portUSB
1× entree de microphone (prise jack)
1 × sortie casque (stéreo, prise jack 6,35 mm)
1×sortiemaitre(prisesCinch)
1×connexion USB pour la lecture

USB Mix 2

th·mann MUSIC IS OUR PASSION

4 Installation

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualité qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trèbuche.

mixeur

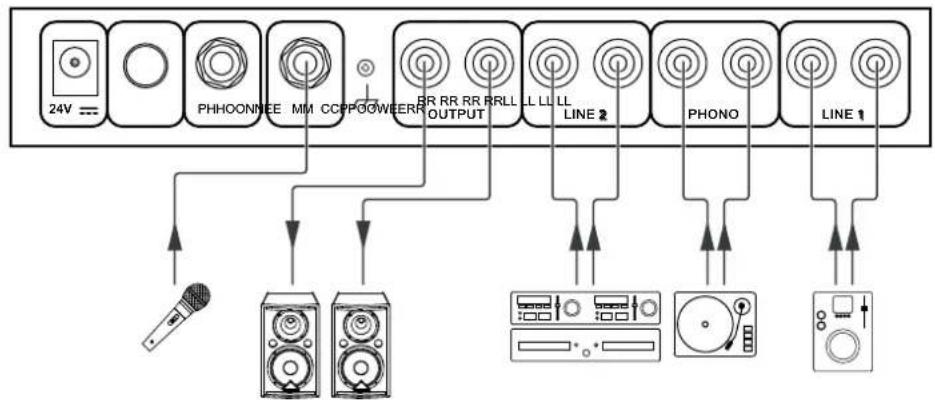

Raccordements réalisables

USB Mix 2

th·mann MUSIC IS OUR PASSION

5 Connexions et éléments de commande

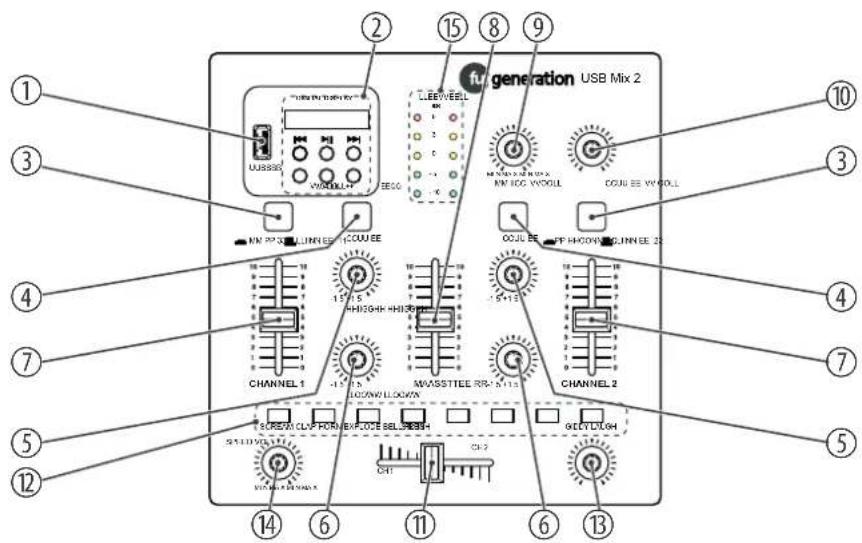

Face avant

mixeur

1[USB]

Connexion pour l'enregistrement ou la lecture via un périphérique USB

2 Écran et commande du lecteur de MP3

Démarre ou arrête la lecture.

Choisit le morceau suivant pour la lecture.

Choisit le morceau precedent pour la lecture.

[VOL+]

Augmente le volume du morceau de musique joué.

[VOL-]

Réduit le volume du morceau de musique joué.

USB Mix 2

th·mann MUSIC IS OUR PASSION

[EQ]

Selection de l'EQ

3 [MP3 / LINE 1][PHONO / LINE 2]

Bouton de selection de la source d'entrée du canal respectif

4 [CUE]

Choisit le canal à entendre via le casque.

5 [HIGH]

Bouton de réglage des aigus du canal d'entrée

6 [LOW]

Bouton de réglage des basses du canal d'entrée

7 [CHANNEL 1 / CHANNEL 2]

Bouton de réglage du volume du canal respectif

8 [MASTER]

Bouton de réglage du volume de la sortie maitre

9 [MIC VOL]

Bouton de réglage du volume du signal d'entrée de microphone

10 [CUE VOL]

Bouton de réglage du volume du casque

11 Crossfader

Bouton de réglage pour mixer les signaux des canaux gauche et droit. Lorsque le bouton est en position centrale, vous pouvez entendre les deux canaux.

12 Effets de son

8 effets de son spéciaux préprogrammés

13 [VOL]

Bouton de réglage du volume des effets de son

14 [SPEED]

Bouton de réglage de la hauteur des effets de son

15 Affichage de niveau

Affiche le volume du canal de sortie ou du canal solo qui vient d'être seLECTIONné

USB Mix 2

th·mann MUSIC IS OUR PASSION

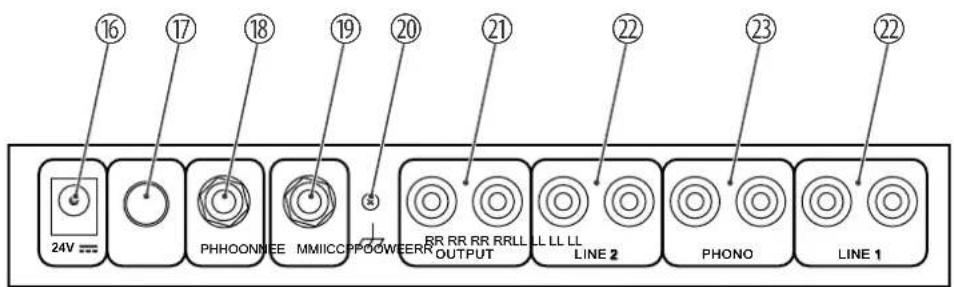

Face arrière

16 [24V]

Prise de raccordement d'un bloc d'alimentation

17 [POWER]

Interrupteur principal. Met l'appareil sous et hors tension.

mixeur

18 [PHONE]

Sortie pour raccorder un casque

19 [MIC]

Entrée de microphone, prise jack de 6,35 mm

20 Vis de mise à la terre pour réduire les bruits de ronflement en cas de connexion des tournes-disques
21 [OUTPUT]

Sortie maitre pour connecter un amplificateur, prises Cinch

22 [LINE 2/ LINE 1]

Entrées pour des signaux avec niveau Line (p. ex. CD, DVD, MP3), prises Cinch

23 [PHONO]

Entrées pour des signaux avec niveau Phono (p. ex. tournes-disques), prises Cinch

USB Mix 2

th·mann MUSIC IS OUR PASSION

6 Données techniques

Connexions d'entrée Alimentation électrique Bloc d'alimentation
Entrée de microphone Type 1 × prise jack en 6,35 mm
Entrée Line Type 2 × prise	Impédance 2,2 kΩ
Entrée Phono / Line Type 1 × prise Cinch
Entrée Phono / Line Type 1 ×prise Cinch
USB USB-A
Connexions de sortie Sortie maître Type 1 × prise Cinch
Prise casque Type 1 ×prise jack en 6,35 mm
Niveau 10 dBu

mixeur

	Impédance 16-32 Ω
Plage de fréquences 20 Hz ... 20 kHz
Rapport signal/bruit > 70 dB
Distorsion harmonique (THD) < 0,02 %
Puisance consommée 3,6 W
Alimentation électrique		Bloc d'alimentation externe, 100 - 240 V ~ 50/60 Hz
Tension de service		24 V ≠ 250 mA, polarité positive à l'intérieur
Dimensions (L × H × P) 207 mm × 206 mm × 50 mm
Poids 1,35 kg
Conditions d'environnement Plage de tempéra-	ture	-10 °C...45 °C
	Humidité relative 20 %...80 % (sans condensation)

USB Mix 2

7 Câbles et connecteurs

Preambule

Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccorder votre precieux equipement de sorte qu'une experience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préféable d'être prudent, particulièrement dans le domaine des sons et lumières. même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisé sur tout dans le domaine semi-professionnel et hi-fi. Les cables d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blinding, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences electromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

mixeur

C'est pourquoit on préfére la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résultat le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

1 Signal
2 Terre

USB Mix 2

th·mann MUSIC IS OUR PASSION

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

Connexions Cinch

1 Signal (en phase, +)
2 Signal (en opposition de phase, -)
3 Terre

Le dessin et le tableau montrent le brochage d'un connecteur Cinch.

1 Signal
2 Terre

mixeur

8 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien apparéil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
