MODE D'EMPLOI SYK5600 PHILIPS

Europe continentale, Royaume-Uni et Irlande

Contenu de la boîte 5

Contenu. 5

Que vous faut-il d'autre 5

Résultats après l'installation 6

Avant de commencer 6

Adaptateurs Ethernet sur courant porteur 6

Manuel d'utilisation 6

Précautions de sécurité 7

Réglementation européenne 7

Vue d'ensemble 7

Adaptateur Ethernet sur courant porteur 7

Cable de réseau 8

Installations 9

Partage de souscription Internet haut débit (option A1) 9

Connexion d'un ordinateur (option A2+) 10

Connexion d'un dispositif réseau (option A2+)

Sécurité 11

Activation de la sécurité 12

Désactivation de la sécurité 12

Réseau Ethernet sur courant porteur 12

Adaptateurs Ethernet sur courant porteur 13

Dépannage 13

Réseaux Ethernet sur courant porteur. 14

Aide en ligne. 14

Assistance en ligne 15

Caractéristiques techniques 15

SYE3600. 15

SYE5600. 16

Protocoles compatibles 16

Information. 16

Marques commerciales 16

Hygiène et sécurité 16

Entretien et réparation 16

Se débarrasser de votre produit usagé 17

Garantie 17

Exclusion de garantie 17

Contenu

Le type de connecteur d'alimentation dépend de la région dans laquelle vous vous trouvez. Les chiffres du manuel d'utilisation concernent la version Europe continentale de l'adaptateur Ethernet sur courant porteur.

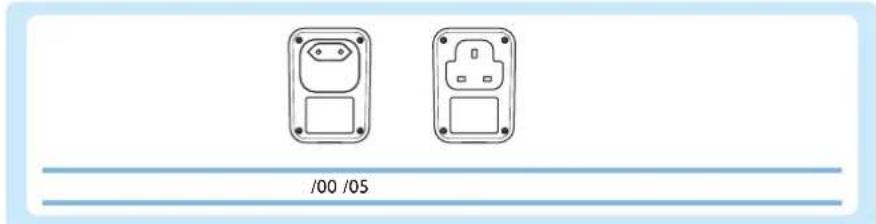

Version régionale

00 Europe continentale 05 Royaume-Uni et Irlande

Que vous faut-il d'autre

Résultats après l'installation

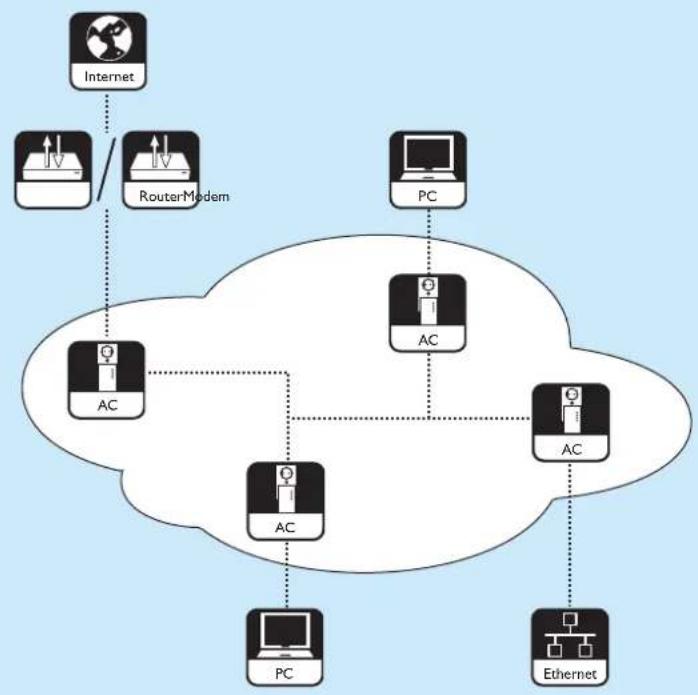

Voir la figure ci-dessous pour un exemple de réseau ethernet sur courant porteur.

Pour installer un réseau ethernet sur courant porteur, utilisez deux adaptateurs ethernet sur courant porteur ou plus.

Pour connecter un dispositif réseau au réseau ethernet sur courant porteur, le dispositif doit composer un port réseau Ethernet UTP5e RJ-45.

Adaptateurs ethernet sur courant porteur

• Le package SYK3600 contient deux adaptateurs ethernet sur courant porteur SYE3600.
• Le package SYK5600 contient deux adaptateurs ethernet sur courant porteur SYE5600.

Manuel d'utilisation

• Suivez les procédures décrites dans le manuel d'utilisation.
• Conservez le CD de sécurité pour référence ultérieure.

Conseil : La documentation fournie avec les périphériques connectés peut contenir des informations supplémentaires. Par exemple, le manuel d'utilisation de vos ordinateurs, consoles, modems ou routeurs.

Précautions de sécurité

AVERTISSEMENT LE PRODUIT EST DE CLASSE A. DANS UN CADRE DOMESTIQUE, CE DISPOSITIF PEUT CAUSER DES INTERFERENCES RADIO. EN CE CAS, L'UTILISATEUR PEUT AVOIR À PRENDRE DES MESURES APPROPRIÉES.

AVERTISSEMENT LE PRODUIT BENEFICIE D'UNE PROTECTION CONTRE LES COURT-CIRCUITS (SURTENSIONS) DE L'INSTALLATION ÉLECTRIQUE DU BÂTIMENT.

AVERTISSEMENT NE MODIFIEZ PAS L'INSTALLATION ÉLECTRIQUE DU BÂTIMENT. SEULS DES INSTALLATEURS AGRÉÉS PEUVENT MODIFIER L'INSTALLATION ÉLECTRIQUE.

AVERTISSEMENT N'UTILISEZ PAS LE PRODUIT AVEC DES FUSIBLES OU DES DISJONCTEURS SUPERIEURS À 120 V(CA), 15 A OU 240 V(CA), 6 A.

• Avant d'installer le produit, vérifie que le voltage indiqué sur l'appareil est le même que le voltage du réseau électrique.
• N'utilisez pas le produit à l'extérieur.
• Maintenez le produit à l'abri de l'eau ou de l'humidité. Ne placez aucun objet contenant de l'eau sur le produit ou à proximité (vases, par exemple). Le produit n'est pas adapté aux endroits humides.
• N'exposez pas le produit à des sources de chaleur (par exemple, équipement de chauffage ou exposition directe au soleil).
• Maintenez le produit à l'abri du sable et de la poussière.
• Vérifiez que le produit dispose d'un espace suffisant pour la ventilation. N'ouvre pas le produit.
• Ne coupez pas des câbles réseau connectés.
• Avant de nettoyer le produit, débranchez-le du secteur.
• Ne nettoyez pas le produit avec des produits liquides ou en aerosols. Nettoyez le produit uniquement avec un chiffon humide.

Réglementation européenne

Le produit a été conçu, testé et fabriqué conformément à la directive R&TTE européenne 1999/5/EC. Dans le cadre de cette directive, le produit peut être utilisé dans tous les états membres de l'Union Européenne.

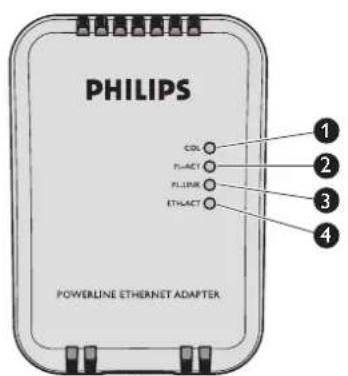

Adaptateur ethernet sur courant porteur

• Le package SYK3600 contient deux adaptateurs ethernet sur courant porteur SYE3600.
• Le package SYK5600 contient deux adaptateurs ethernet sur courant porteur SYE5600.

Indique les collisions du câblage du courant porteur domestique.

• Clignotant - Utilisation accrue du câblage du courant porteur domestique
• Éteint - Aucune collision dans le câblage du courant porteur domestique

2 Témoin d'activité du courant porteur

Indique l'activité dans le câblage du courant porteur domestique.

• Éteint - Aucune activité
• Clignotant - Activité

3 Témoin de lien sur courant porteur

Indique l'état de la connexion réseau.

• Éteint - Aucun autre adaptateur ethernet sur courant porteur trouvé
• Clignotant - Recherche d'autres adaptateurs ethernet sur courant porteur
• Allumé - Connecté à un autre adaptateur ethernet sur courant porteur

4 Témoin d'activité ethernet

Indique l'activité sur le port Ethernet.

• Éteint - Aucune activité
• Clignotant - Activité

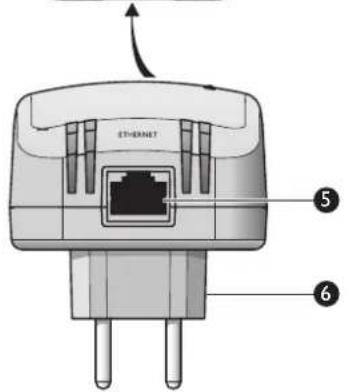

Connexion d'un câble réseau (UTP5e Ethernet) à un dispositif réseau.

6 Connecteur d'alimentation

Se connecte à l'alimentation électrique.

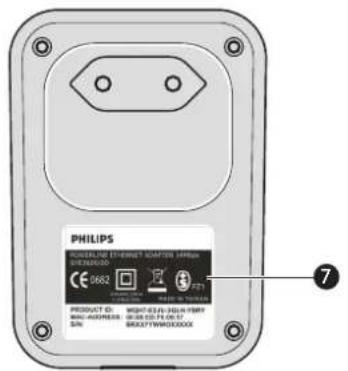

7 Étiquette d'identification du produit

Contient le code d'identification du produit pour activer la sécurité personnelle.

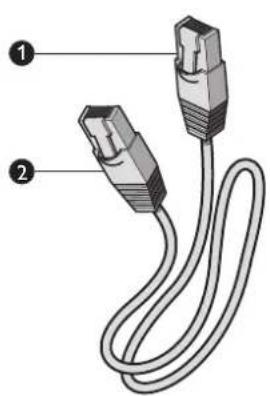

Cable de réseau

Soit - Connexion au port réseau de l'adaptateur ethernet sur courant porteur

Ou - Connexion au dispositif réseau

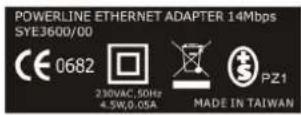

2 Connecteur ethernet UTP5E rj-45

Soit - Connexion au port réseau de l'adaptateur ethernet sur courant porteur

Ou - Connexion au dispositif réseau

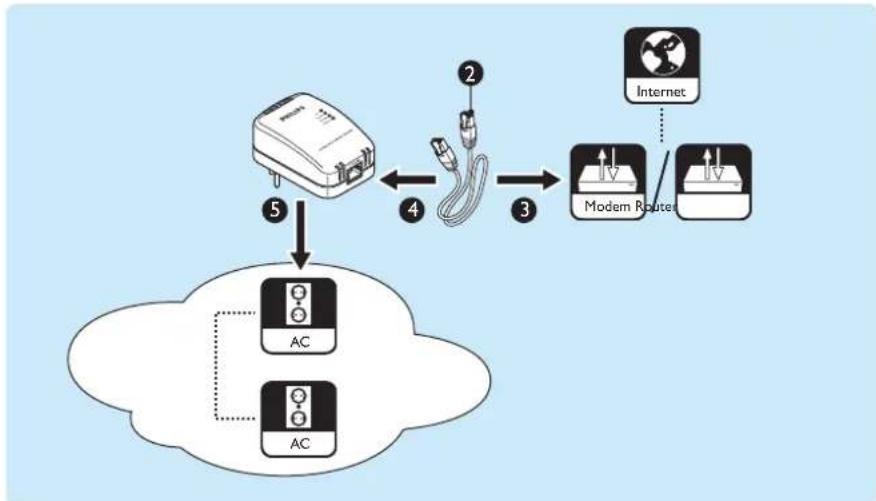

Partage de souscription internet haut débit (option AI)

Si vous souhaitez activer la sécurité personnelle sur le réseau Ethernet sur courant porteur, notez le code Product ID (par exemple, WQH7-E2JU-3QLH-YBRY). Voir 'Sécurité' en page 11.

2 Prenez le câble réseau.

3 Enfichez le connecteur du câble réseau dans le port réseau du modem ou du routeur. 4 Enfichez l'autre connecteur du câble réseau dans le port réseau de l'adaptateur ethernet sur courant porteur. 5 Enfichez l'adaptateur ethernet sur courant porteur dans la prise secteur. L'étémoin PL-LINK s'allume. 6 Connexion d'un ordinateur ou d'un dispositif réseau au réseau ethernet sur courant porteur (voir options A2+).

Selon le type de souscription Internet haut-debit, un ou plusieurs ordinateurs ou dispositifs réseau peuvent partager la connexion. Contactez votre fournisseur d'accès Internet pour en savoir plus.

Si deux ou plusieurs dispositifs réseau partagent la souscription Internet haut-débit, un routeur est nécessaire. Si votre fournisseur d'accès Internet ne vous a pas fourni un modem avec routeur intégré, vous devez installer un routeur séparé.

Découvrez sur www.philips.com/ce les derniers routeurs Philips (stations de base).

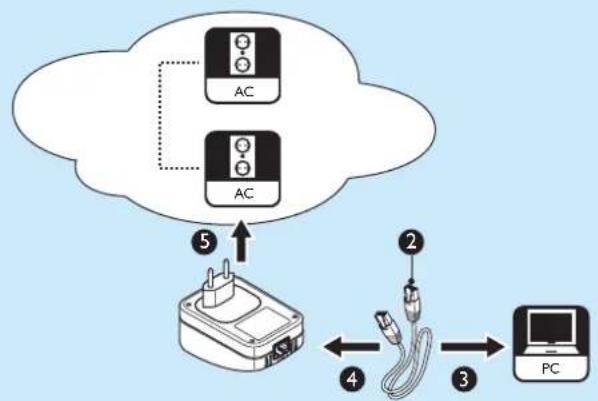

Connexion d'un ordinateur (option A2+)

Il n'est pas nécessaire d'installer un pilote dans le PC connecté pour l'adaptateur Ethernet sur courant porteur. Cependant, l'adaptateur Ethernet du PC connecté requiert un pilote pour fonctionner correctement.

Si vous souhaitez activer la sécurité personnelle sur le réseau ethernet sur courant porteur, notez le code Product ID (par exemple, WQH7-E2JU-3QLH-YBRY). Voir 'Sécurité' en page 11.

2. Prenez le câble réseau. 3. Enfichez le connecteur du câble réseau dans le port réseau de l'ordinateur. 4. Enfichez l'autre connecteur du câble réseau dans le port réseau de l'adaptateur ethernet sur courant porteur. 5. Enfichez l'adaptateur ethernet sur courant porteur dans la prise secteur. > L et é m o i n PL-LINK s'allume.

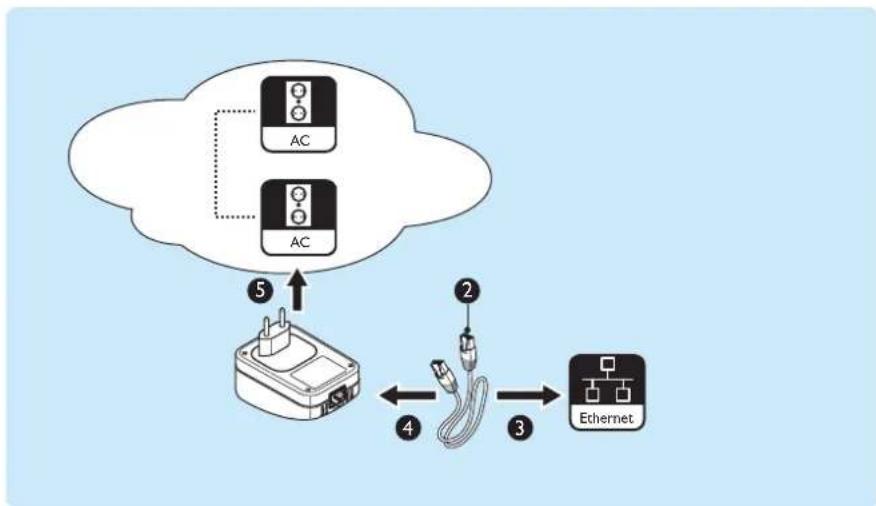

Connexion d'un dispositif réseau (option A2+)

Exemples de dispositifs réseau : consoles de jeux, adaptateurs multimédia et stockages en réseau NAS.

Si vous souhaitez activer la sécurité personnelle sur le réseau ethernet sur courant porteur, notez le code Product ID (par exemple, WQH7-E2JU-3QLH-YBRY). Voir 'Sécurité' en page 11.

2 Prenez le cable réseau. 3 Enfichez le connecteur du cable reseau dans le port reseau du dispositif reseau. 4 Enfichez l'autre connecteur du cable réseau dans le port réseau de l'adaptateur ethernet sur courant porteur. 5 Enfichez l'adaptateur ethernet sur courant porteur dans la prise secteur. > L etém o i n PL-LINK s/allume.

Sécurité

Voulez activer/désactiver la sécurité personnelle des transmissions de données avec le CD de sécurité et un ordinateur fonctionnant avec l'un des systèmes d'exploitation suivants:

Microsoft Windows® 2000 - Microsoft Windows® XP

Pour activer la sécurité personnelle, des pilotes sont nécessaires. Ces pilotes communiquent avec les adaptateurs Ethernet sur courant porteur.

Le code de sécurité par défaut est : HomePlug.

Activation de la sécurité

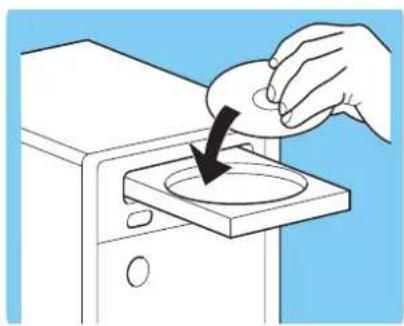

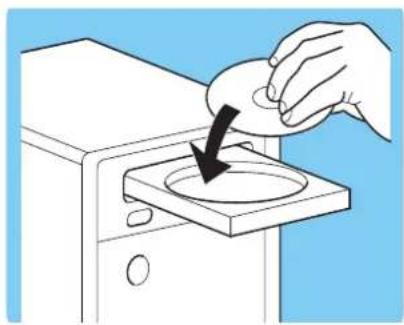

Placez le CD de sécurité dans le lecteur de CD ou de DVD de l'ordinateur.

Le CD de sécurité se lance automatiquement. 2. Suivez les instructions à l'écran.

Si le CD de sécurité ne se lance pas automatiquement :

Ouvrez Poste de travail. 2 Cliquez-droit sur le lecteur de CD ou de DVD. 3 Cliquez Autorun.

Le CD de sécurité se lance.

Déactivation de la sécurité

Placez le CD de sécurité dans le lecteur de CD ou de DVD de l'ordinateur.

Le CD de sécurité se lance automatiquement. 2. Suivez les instructions à l'écran.

Si le CD de sécurité ne se lance pas automatiquement :

Ouvrez Poste de travail. 2 Cliquez-droit sur le lecteur de CD ou de DVD. 3 Cliquez sur Autorun.

Le CD de sécurité se lance.

Réseau ethernet sur courant porteur

Voir la figure ci-dessous pour un exemple de réseau ethernet sur courant porteur.

Adaptateurs ethernet sur courant porteur

• Le package SYK3600 contient deux adaptateurs ethernet sur courant porteur SYE3600.
• Le package SYK5600 contient deux adaptateurs ethernet sur courant porteur SYE5600.

Dépannage

Problème Conseil
Le CD de sécurité ne se lance pas. Lancez le CD de sécurité manuelle :
	1. Ouvrez Poste de travail.
	2. Clique-droit sur le lecteur de CD ou de DVD.
	3. Clique sur Autorun.
Les tímoins de l'adaptateur ethernet sur courant porteur ne s'allument pas.	Enfichez l'adaptateur ethernet sur courant porteur dans une prise secteur active.
Le tímoin PL-LINK ne s'allume pas.	Connexion de deux adaptateurs ethernet sur courant porteur ou plus au câblage sur courant porteur domestique.
	Enfichez les adaptateurs ethernet sur courant porteur dans les prises secteur actives.
	Déactivé la sécuritéwomanne de tous les adaptateurs ethernet sur courant porteur. Voir 'Déactivation de la sécurité' en page 12.
Des dispositifs non identifiés peuvent accéder au réseau.	Activé la sécuritéwomanne. Voir 'Activation de la sécurité' en page 12.
Je peux acceder à des dispositifs non identifiés sur mon réseau.	Activé la sécuritéwomanne. Voir 'Activation de la sécurité' en page 12.
La vitesse entre mes adaptateurs ethernet sur courant porteur est lente.	Voir 'Réseaux ethernet sur courant porteur' en page 14.
Le tímoin COL clignote ou s'allume.	Le tímoin COL peut clignoter ou s'allumer dans des circonstances normales.

Réseaux ethernet sur courant porteur

La vitesse maximale assurée entre deux adaptateurs ethernet sur courant porteur SYE3600 est de 14 Mbit/s. Les 14 ale des données entre deux adaptateurs ethernet sur courant porteur SYE3600 peut atteindre 5 Mbit/s.

La vitesse maximale assurée entre deux adaptateurs ethernet sur courant porteur SYE5600 est de 85 Mbit/s. Les 85 ale des données entre deux adaptateurs ethernet sur courant porteur SYE5600 peut atteindre 25 Mbit/s.

La 'propreté' du réseau ethernet sur courant porteur dépend de :

• La qualité des câbles de l'installation électrique.
• Le nombre d'adaptateurs ethernet sur courant porteur connectés. Chaque adaptateur ethernet sur courant porteur consomme une part de la bande passante disponible. Plus nombreux les adaptateurs ethernet sur courant porteur, plus faible la bande passante pour chacun. Le nombre maximum d'adaptateurs ethernet sur courant porteur sur le même réseau ethernet sur courant porteur est de 15.
• La distance entre les adaptateurs ethernet sur courant porteur. La longueur de câble maximum entre deux adaptateurs ethernet sur courant porteur est de 200m.
• Le parasitage électrique du réseau ethernet sur courant porteur. Par exemple, les machines à laver, chargeurs de téléphones portables et variateurs de lumière sont des sources de parasitage électrique.
• La façon dont l'adaptateur ethernet sur courant porteur est connecté à la prise murale. Nous vous recommandons de connecter l'adaptateur ethernet sur courant porteur aussi près que possible du mur. Si possible, n'utilisez pas des prises d'alimentation ininterrompues ou des multiprises pour connecter l'adaptateur ethernet sur courant porteur à la prise murale.
• Le manque de coupleurs de phase dans l'installation électrique. Pour une connexion optimale de l'adaptateur ethernet sur courant porteur d'une phase sur un autre adaptateur d'une autre phase, les phases doivent être couplées.

AVERTISSEMENT NE MODIFIEZ PAS L'INSTALLATION ÉLECTRIQUE DU BÂTIMENT. SEULS DES INSTALLATEURS AGRÉÉS PEUVENT MODIFIER L'INSTALLATION ÉLECTRIQUE.

Aide en ligne

Voir le site www.philips.com/support pour :

Aide interactive - Les Questions les plus fréquemment posées

Assistance en ligne

Pays Numéro de téléphone Coûts par minute

Belgique 070 253 010 E 0.17

Danmark 3525 8761

Fournissez les informations suivantes :

• Une description du problème et le moment où il se produit
• Le numéro de modulo indiqué sur l'étiquette du produit La date de l'achat

SYE3600

Le package SYK3600 contient deux adaptateurs ethernet sur courant porteur SYE3600.

Standard	Compatible HomePlug 1.0
Taux de transmission brut	14 Mbit/s
Bande de fréquence	4,3 - 20,9 MHz
Source d'alimentation	100 à 240 V (CA), 50-60 Hz
Port	IEEE 802.3 RJ-45
Cryptage	Clé de sécurité de cryptage de données 56 bits
Température de fonctionnement	0 - 40 °C

SYE5600

Le package SYK5600 contient deux adaptateurs ethernet sur courant porteur SYE5600.

Bande de fréquence 4,3 - 20,9 MHz

Source d'alimentation 100 à 240 V (CA), 50-60 Hz

Port IEEE 802.3 RJ-45

Cryptage Clé de sécurité de cryptage de données 56

bits

Température de fonctionnement 0 - 40 °C

Protocoles compatibles

Les adaptateurs sur Ethernet sur courant porteur sont compatibles avec :

Dispositifs conformes à IEEE802.3 - Tous les autres appareils HomePlug

Marques commerciales

Windows est une marque commerciale déposée de Microsoft Corporation aux États-Unis d'Amérique et dans d'autres pays.

Hygiène et sécurité

Philips Royal Electronics fabrique et vend de nombreux produits de consommation, qui ont, en général, comme tout appareil électrique, la capacité d'émettre et de recevoir des signaux électromagnétiques. L'un des principes fondamentaux de Philips est de prendre toutes les mesures nécessaires en matière d'hygiène et de santé concernant ses produits afin de respecter toutes les exigences légales applicables et les standards EMF en vigueur au moment de la fabrication des produits. Philips s'engage à développer, produire et commercialiser des produits qui n'ont aucun effet néfaste sur la santé. Philips confirme que, s'ils sont manipulés et utilisés de manière appropriée, les produits offrent toutes les garanties de sécurité selon les données scientifiques disponibles aujourd'hui. Philips joue un rôle actif dans le développement de standards internationaux EMF et de sécurité, ce qui permet à Philips d'anticiper certains développements en termes de standardisation afin de les intégrer très tôt dans ses produits.

Entretien et réparation

Si votre produit est défectueux et doit être réparé, mais que votre période de garantie a expiré, vous pouvez consulter nos spécialistes (reportez-vous à la page 15).

Se débarrasser de votre produit usagé

Votre produit est conçu et fabriqué avec des matériaaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Garantie

Pour la garantie PHILIPS applicable à ce produit, voir le site Internet de PHILIPS www.philips.com/guarantee.

Exclusion de garantie

Les specifications sont susceptibles d'être modifiées sans préavis. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N. V. ou de leurs propriétaires respectifs. 2006 © Koninklijke Philips Electronics N. V. Tous les droits réservés.

Les specifications sont susceptibles d'être modifiées sans préavis. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N. V. ou de leurs propriétaires respectifs. 2006 © Koninklijke Philips Electronics N. V. Tous les droits réservés.

www.philips.com

DFU-SY600-FR-1
