SYK3600 - Adaptateur Powerline PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Adaptateur Powerline, norme HomePlug AV, vitesse de transmission jusqu'à 500 Mbps, prise Ethernet RJ45, portée jusqu'à 300 mètres.
Utilisation	Connecte des appareils réseau via le circuit électrique, idéal pour étendre le réseau domestique sans câblage supplémentaire.
Maintenance et réparation	Pas de maintenance spécifique requise, vérifier régulièrement les connexions et l'état des prises électriques.
Sécurité	Chiffrement AES 128 bits pour sécuriser la connexion, possibilité de configurer un mot de passe pour le réseau Powerline.
Informations générales	Compatible avec d'autres adaptateurs Powerline, installation facile, plug-and-play, indicateur LED pour le statut de la connexion.

FOIRE AUX QUESTIONS - SYK3600 PHILIPS

Comment installer l'adaptateur Powerline PHILIPS SYK3600 ?

Branchez un adaptateur dans une prise électrique près de votre routeur et connectez-le au routeur avec un câble Ethernet. Branchez le deuxième adaptateur dans une prise électrique dans la pièce où vous souhaitez étendre le réseau et connectez vos appareils.

Que faire si la connexion Powerline est instable ?

Assurez-vous que les deux adaptateurs sont branchés sur des prises murales et non sur des multiprises. Éloignez les adaptateurs des appareils électriques susceptibles de créer des interférences, comme les micro-ondes ou les réfrigérateurs.

L'adaptateur Powerline ne se connecte pas à mon réseau ?

Vérifiez que les voyants LED sur les adaptateurs sont allumés. Si ce n'est pas le cas, essayez de les réinitialiser en appuyant sur le bouton de réinitialisation pendant quelques secondes.

Comment sécuriser ma connexion Powerline ?

Utilisez le bouton de sécurité sur les adaptateurs pour établir une connexion sécurisée. Appuyez sur le bouton de l'adaptateur principal, puis sur celui de l'adaptateur secondaire dans les deux minutes suivantes.

Puis-je utiliser plusieurs adaptateurs Powerline sur le même réseau ?

Oui, vous pouvez ajouter plusieurs adaptateurs Powerline à votre réseau. Assurez-vous simplement de les synchroniser en utilisant la méthode de sécurité décrite précédemment.

Quelle est la portée maximale des adaptateurs Powerline PHILIPS SYK3600 ?

La portée maximale des adaptateurs Powerline peut atteindre jusqu'à 300 mètres dans un environnement domestique, en fonction de la qualité de l'installation électrique.

Les adaptateurs Powerline fonctionnent-ils avec toutes les prises électriques ?

Les adaptateurs Powerline doivent être utilisés avec des prises électriques standard. Ils peuvent ne pas fonctionner correctement sur certains systèmes électriques complexes ou dans des maisons avec des réseaux électriques anciens.

Comment mettre à jour le firmware de mon adaptateur Powerline ?

Visitez le site Web de Philips pour télécharger le dernier firmware disponible pour l'adaptateur. Suivez les instructions fournies pour mettre à jour le firmware via une connexion Ethernet.

Que faire si j'ai oublié le mot de passe de sécurité ?

Si vous avez oublié le mot de passe de sécurité, vous pouvez réinitialiser les adaptateurs aux paramètres d'usine en utilisant le bouton de réinitialisation. Vous devrez ensuite configurer à nouveau la connexion.

Les adaptateurs Powerline sont-ils compatibles avec les réseaux Wi-Fi ?

Oui, les adaptateurs Powerline peuvent être utilisés pour étendre votre réseau Wi-Fi en les connectant à un routeur Wi-Fi. Toutefois, ils ne créent pas de réseau Wi-Fi par eux-mêmes.

MODE D'EMPLOI SYK3600 PHILIPS

Europe continentale Royaume-Uni et Irlande

Table des matieres

FR

Contenu de la boîte 5

Contenu. 5

Que yous fault-il d'autre 5

Résultats après l'installation 6

Avant de commencer 6

Adaptateurs ethernet sur courant porteur 6

Manuel d'utilisation 6

Précautions de sécurité 7

Réglementation européenne 7

Vue d'ensemble 7

Adaptateur ethernet sur courant porteur 7

Cable de réseau 8

Installes 9

Partage de souscription Internet haut débit (option A1) 9

Connexion d'un ordinateur (option A2+) 10

Connexion d'un dispositif reseau (option A2+)

Sécurité 11

Introduction

Activation de la sécurité 12

Désactivation de la sécurité 12

Amusez-vous. 12

Réseau ethernet sur courant porteur 12

Besoin d'aide? 13

Adaptateurs ethernet sur courant porteur 13

Dépannage 13

Réseaux ethernet sur courant porteur. 14

Aide en ligne. 14

Assistance en ligne 15

Caracteristiques techniques 15

SYE3600. 15

SYE5600. 16

Protocoles compatibles 16

Information. 16

Marques commerciales 16

Hygiene et sécurité 16

Entretien et réparation 16

Se débarrasser de votre produit usage 17

Garantie 17

Exclusion de garantie 17

FR

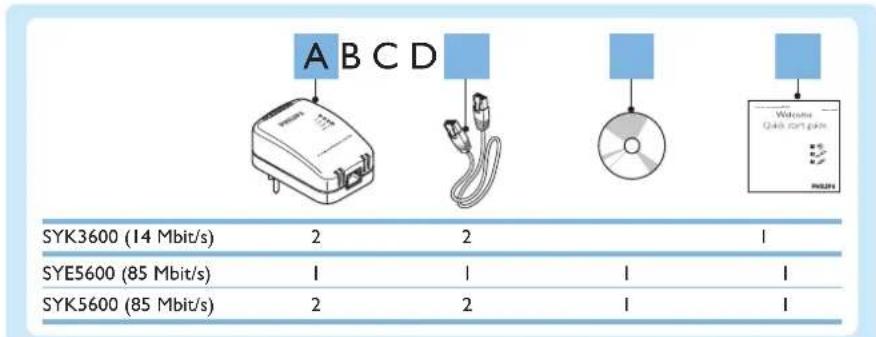

Contenu

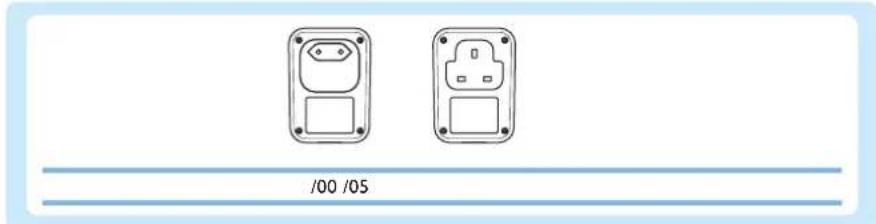

Le type de connecteur d'alimentation dépend de la région dans laquelle vous vous trouvez. Les chiffres du manuel d'utilisation concernent la version Europe continentale de l'adaptateur ethernet sur courant porteur.

Version Région

/00 Europe continentale
/05 Royaume-Uni et Irlande

Que vous faut-il d'autre

Résultats après l'installation

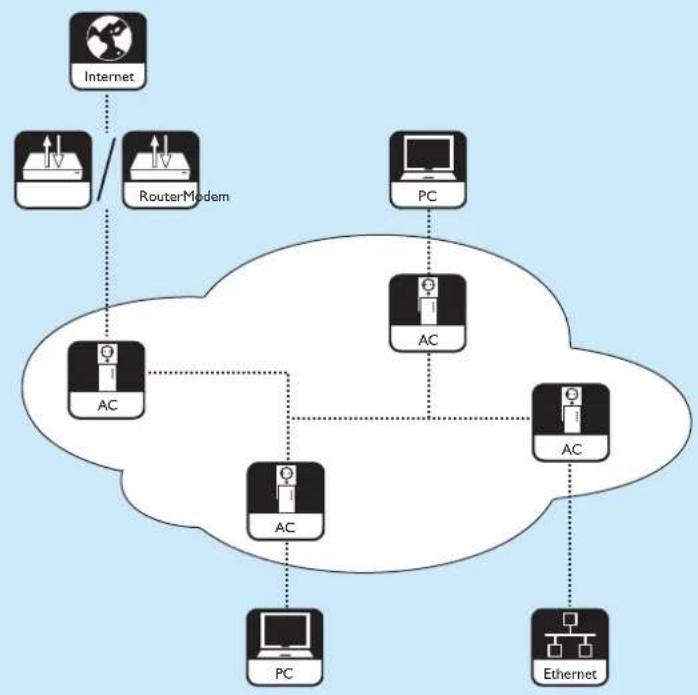

Voir la figure ci-dessous pour un exemple de réseau ethernet sur courant porteur.

Pour installer un réseau ethernet sur courant porteur, utilisez deux adaptateurs ethernet sur courant porteur ou plus.

Pour connecter un dispositif reseau au reseau ethernet sur courant porteur, le dispositif doit composer un port reseau Ethernet UTP5e RJ-45.

Avant de commencer

Adaptateurs ethernet sur courant porteur

• Le package SYK3600 contient deux adaptateurs ethernet sur courant porteur SYE3600.
• Le package SYK5600 contient deux adaptateurs ethernet sur courant porteur SYE5600.

Manuel d'utilisation

• Suivez les procédures décrites dans le manuel d'utilisation.
• Conservez le CD de sécurité pour referencia ultérieure.

Conseil La documentation fournie avec les périhériques connectés peut containir des informations supplémentaires. Par exemple, le manuel d'utilisation de vos ordinateur, eux, console, modem ou routeur.

Précautions de sécurité

AVERTISSEMENT LE PRODUIT EST DE CLASSE A. DANS UN CADRE DOMESTIQUE, CE DISPOSITIF PEUT CAUSER DES INTERFERENCES RADIO. EN CE CAS, L'UTILISATEUR PEUT AVOIR À PRENDRE DES MESURES APPROPRIÉES.

AVERTISSEMENT LE PRODUIT BENEFICIE D'UNE PROTECTION CONTRE LES COURT-CIRCUITS (SURTENSIONS) DE L'INSTALLATION ÉLECTRIQUE DU BÂTIMENT.

AVERTISSEMENT NE MODIFIEZ PAS L'INSTALLATION ÉLECTRIQUE DU BâtIMENT. SEULS DES INSTALLATEURS AGRÉES PEUVENT MODIFIER L'INSTALLATION ÉLECTRIQUE.

AVERTISSEMENT N'UTILISEZ PAS LE PRODUIT AVEC DES FUSIBLES OU DES DISJONCTEURS SUPERIEURS À 120 V(CA), 15 A OU 240 V(CA), 6 A.

• Avant d'installer le produit, vérifie que le voltage indiqué sur l'appareil est le même que le voltage du réseau électrique.
• N'utilise pas le produit à l'extérieur.
• Maintenez le produit à l'abri de l'eau ou de l'humidité. Ne placez aucun objet contenant de l'eau sur le produit ou à proximé (vases, par exemple). Le produit n'est pas adapté aux endroits humides.
• N'exposez pas le produit à des sources de chaleur (par exemple, équipement de chauffage ou exposition directe au soleil).
• Maintenez le produit à l'abri du sable et de la poussière.
• Vérifiez que le produit dispose d'un espace suffisant pour la ventilation.
  N'ouvre pas le produit.
• Ne coupez pas des cables réseau connectés.
• Avant de nettoyer le produit, débranchez-le du secteur.
• Ne nettoyez pas le produit avec des produits liquides ou en aerosols. Nettoyez le produit uniquement avec un chiffon humide.

Réglementation européenne

Le produit a ete concu, teste et fabriqu conformement à la directive R&TTE européenne 1999/5/EC. Dans le cadre de cette directive, le produit peut etre utilise dans tous les etats membres de I'Union Européenne.

Vue d'ensemble

Adaptateur ethernet sur courant porteur

• Le package SYK3600 contient deux adaptateurs ethernet sur courant porteur SYE3600.
• Le package SYK5600 contient deux adaptateurs ethernet sur courant porteur SYE5600.

FR

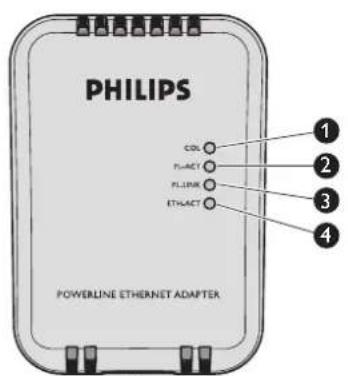

I Témoin de collision réseau

Indique les collisions du cablage du courant porteur domestique.

• Clignotant - Utilisation accrue du cablage du courant porteur domestique
• Éteint - Aucune collision dans le câblage du courant porteur domestique

2 Témoin d'activité du courant porteur

Indique l'activité dans le cablage du courant porteur domestique.

• Éteint - Aucune activité
• Clignotant - Activité

3 Témoin de lien sur courant porteur

Indique I'etat de la connexion reseau.

• Éteint - Aucun autre adaptateur ethernet sur courant porteur trouvez
• Clignotant - Recherche d'autres adaptateursurs ethernet sur courant porteur
• Allumé - Connecté à un autre adaptateur ethernet sur courant porteur

4 Témoin d'activité Ethernet

Indique l'activité sur le port Ethernet.

• Éteint - Aucune activité
• Clignotant - Activité

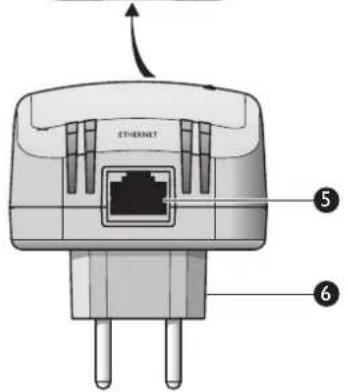

Connexion d'un cable réseau (UTP5e Ethernet) à un dispositif réseau.

6 Connecteur d'alimentation

Se connecte à l'alimentation électrique.

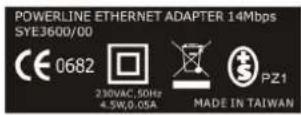

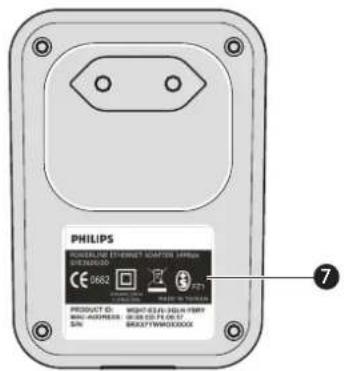

7 Étiquette d'identification du produit

Contient le code d'identification du produit pour activer la sécurité personnelle.

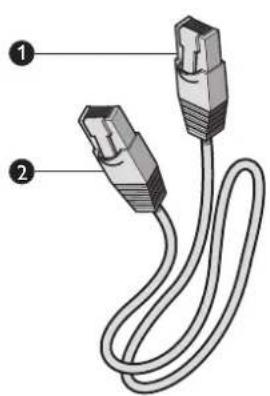

Câble de réseau

I Connecteur Ethernet UTP5e RJ-45

Soit - Connexion au port reseau de l'adaptateur ethernet sur courant porteur

Ou - Connexion au dispositif reseau

2 Connecteur Ethernet UTP5e RJ-45

Soit - Connexion au port réseau de l'adaptateur ethernet sur courant porteur

Ou - Connexion au dispositif réseau

PHILIPS

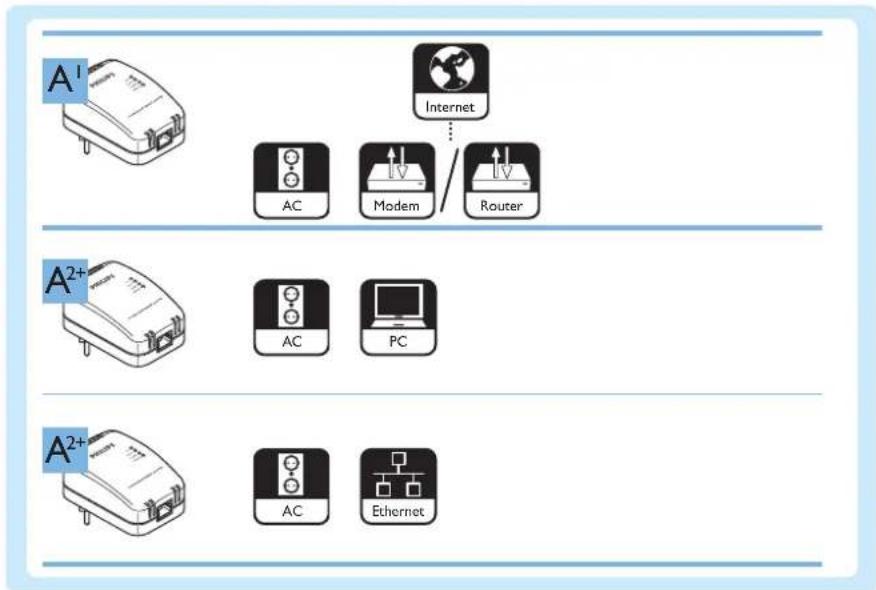

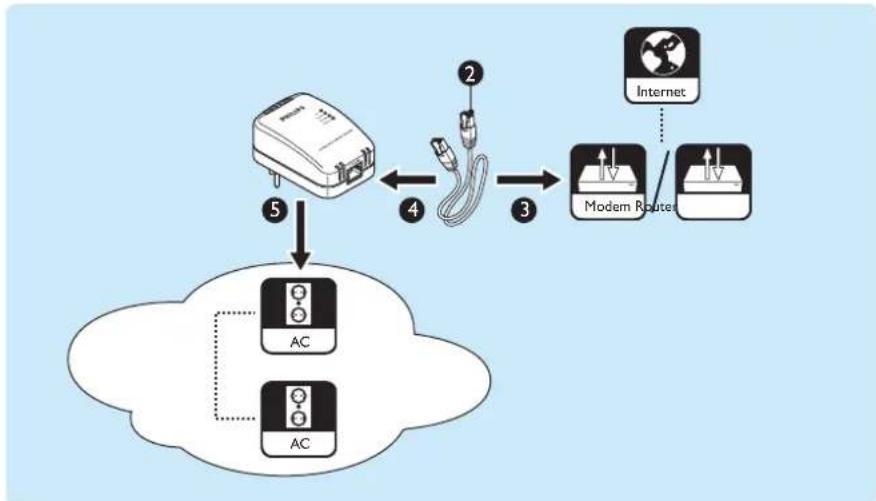

Partage de souscription Internet haut débit (option A1)

Si vous souhaitez activer la sécurité personnelle sur le réseau ethernet sur courant porteur, notez le code Product ID (par exemple, WQH7-E2JU-3QLH-YBRY). Voir 'Sécurité' en page 11.

2 Prenez le cable reseau.

3 Enfichez le connecteur du cable reseau dans le port reseau du modem ou du routeur.
4 Enfichez l'autre connecteur du cable reseau dans le port reseau de I'adaptateur ethernet sur courant porteur.
5 Enfichez l'adaptateur ethernet sur courant porteur dans la prise secteur. > Létémoin PL-LINK s'allume.
6 Connexion d'un ordinateur ou d'un dispositif reseau au reseau ethernet sur courant porteur (voir options A2+).

Selon le type de souscription Internet haut-debit, un ou plusieurs ordinateurs ou disposits réseau peuvent partager la connexion. Contactez votre fournisseur d'accès Internet pour en savoir plus.

Si deux ou plusieurs disposits réseau partagent la souscription Internet haut-debit, un routeur est nécessaire. Si vous fournisseur d'accès Internet ne vous a pas fourni un modem avec routeur intégré, vous devez installer un routeur sépare.

Découvre sur www.philips.com/ce les derniers routeurs Philips (stations de base).

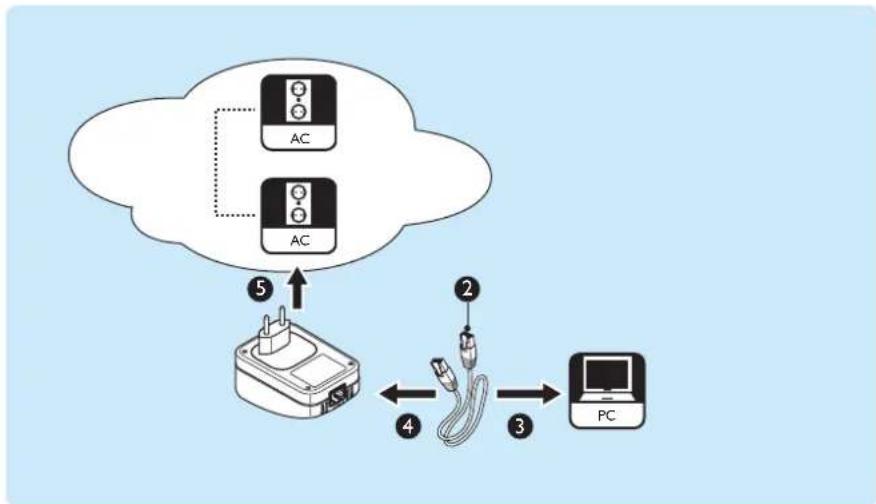

Connexion d'un ordinateur (option A2+)

Il n'est pas nécessaire d'installer un pilote dans le PC connecté pour l'adaptateur ethernet sur courant porteur. Cependant, l'adaptateur Ethernet du PC connecté requiert un pilote pour fonctionner correctement.

PHILIPS

Si vous souhaitez activer la sécurité personnelle sur le réseau ethernet sur courant porteur, notez le code Product ID (par exemple, WQH7-E2JU-3QLH-YBRY). Voir 'Sécurité' en page 11.

2 Prenez le cable réseau.
3 Enfichez le connecteur du cable reseau dans le port reseau de I'ordinateur.
4 Enfichez l'autre connecteur du cable réseau dans le port réseau de l'adaptateur ethernet sur courant porteur.
5 Enfichez l'adaptateur ethernet sur courant porteur dans la prise secteur. > L et é m o i n PL-LINK s/allume.

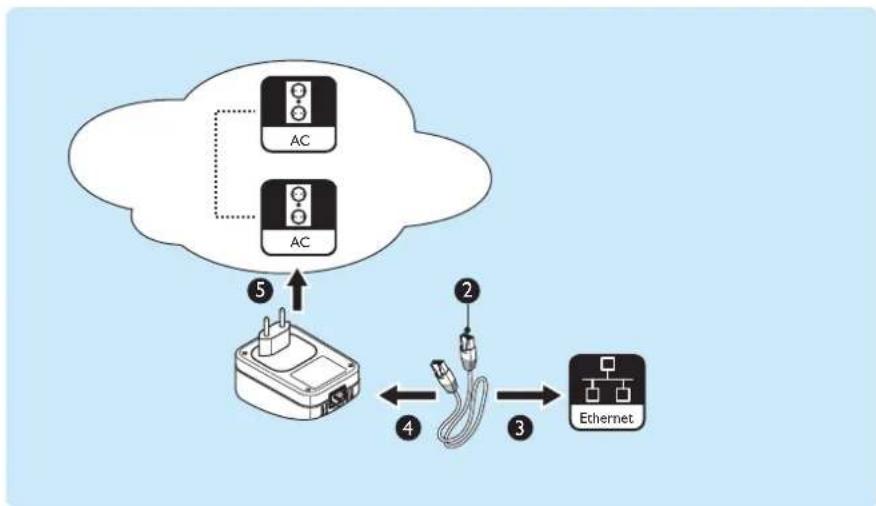

Connexion d'un dispositif réseau (option A2+)

FR

PHILIPS

Exemples de dispositifs reseau : consoles deieux, adaptateurs multimédia et stockages en reseau NAS.

Si vous souhaitez activer la sécurité personnelle sur le réseau ethernet sur courant porteur, notez le code Product ID (par exemple, WQH7-E2JU-3QLH-YBRY). Voir 'Sécurité' en page 11.

2 Prenez le cable réseau.
3 Enfichez le connecteur du cable reseau dans le port reseau du dispositif reseau.
4 Enfichez l'autre connecteur du cable réseau dans le port réseau de l'adaptateur ethernet sur courant porteur.
5 Enfichez l'adaptateur ethernet sur courant porteur dans la prise secteur. > L etém o i n PL-LINK s/allume.

Sécurité

Introduction

Voupez activer/desactiver la sécurité personnelle des transmissions de données avec le CD de sécurité et un ordinateur fonctionnant avec l'un des systèmes d'exploitation suivants:

Microsoft Windows® 2000
- Microsoft Windows® XP

Pour activer la sécurité personnelle, des pilotes sont nécessaires. Ces pilotes communiquent avec les adaptateurs ethernet sur courant porteur.

Le code de sécurité par défaut est: HomePlug.

FR

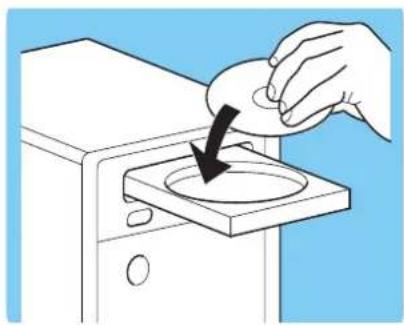

Activation de la sécurité

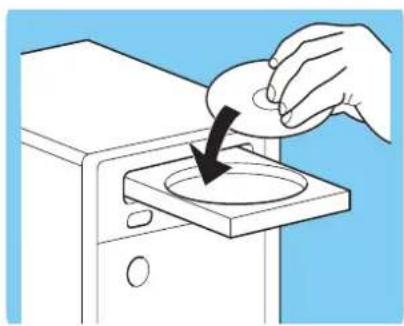

I Placez le CD de sécurité dans le lecteur de CD ou de DVD de l'ordinateur.

Le CD de sécurité se lance automatiquement.
2 Suivez les instructions à l'écran.

Si le CD de sécurité ne se lance pas automatiquement :

I Ouvrez Poste de travail.
2 Cliquez-droit sur le lecteur de CD ou de DVD.
3 Cliqueur Autorun.

Le CD de sécurité se lance.

Déactivation de la sécurité

I Placez le CD de sécurité dans le lecteur de CD ou de DVD de l'ordinateur.

Le CD de sécurité se lance automatiquement.
2 Suivez les instructions à l'écran.

Si le CD de sécurité ne se lance pas automatiquement :

I Ouvrez Poste de travail.
2 Clique-droit sur le lecteur de CD ou de DVD.
3 Cliquez sur Autorun.

Le CD de sécurité se lance.

Amusez-vous

Réseau ethernet sur courant porteur

Voir la figure ci-dessous pour un exemple de réseau ethernet sur courant porteur.

Adaptateurs ethernet sur courant porteur

• Le package SYK3600 contient deux adaptateurs ethernet sur courant porteur SYE3600.
• Le package SYK5600 contient deux adaptateurs ethernet sur courant porteur SYE5600.

Dépannage

Problème Conseil
Le CD de sécurité ne se lance pas. Lancez le CD de sécurité manuelle :
	1. Ouvrez Poste de travail.
	2. Clique-droit sur le lecteur de CD ou de DVD.
	3. Cliquez sur Autorun.
Les témoins de l'adaptateur ethernet sur courant porteur ne s'allument pas.	Enfichez l'adaptateur ethernet sur courant porteur dans une prise secteur active.
Le témoin PL-LINK ne s'allume pas.	Connexion de deux adaptateurs ethernet sur courant porteur ou plus au câblage sur courant porteur domestique.
	Enfichez les adaptateurs ethernet sur courant porteur dans les prises secteur actives.
	Désactivez la sécuritéwomanne de tous les adaptateurs ethernet sur courant porteur. Voir 'Désactivation de la sécurité' en page 12.
Des dispositifs non identifiés peuvent acceder au réseau.	Activez la sécuritéwomanne. Voir 'Activation de la sécurité' en page 12.
Je peux acceder à des dispositifs non identifiés sur mon réseau.	Activez la sécuritéwomanne. Voir 'Activation de la sécurité' en page 12.
La vitesse entre mes adaptateurs ethernet sur courant porteur est lente.	Voir 'Réseaux ethernet sur courant porteur' en page 14.
Le témoin COL clignote ou s'allume.	Le témoin COL peut clignoter ou s'allumer dans des circonstances normales.

Réseaux ethernet sur courant porteur

La vitesse maximum assumée entre deux adaptateurs ethernet sur courant porteur SYE3600 est de 14 Mbit/s. Les 14 Mbit/s incluent les données additionnelles nécessaires pour envoyer les données réelles d'un adaptateur ethernet sur courant porteur à un autre. Dans un environnement 'propre', la vitesse maximum des données entre deux adaptateurs ethernet sur courant porteur SYE3600 peut atteindre 5 Mbit/s.

La vitesse maximum assume entre deux adaptateurs ethernet sur courant porteur SYE5600 est de 85 Mbit/s. Les 85 Mbit/s incluent les données additionnelles nécessaires pour envoyer les données réelles d'un adaptateur ethernet sur courant porteur à un autre. Dans un environnement 'propre', la vitesse maximum des données entre deux adaptateurs ethernet sur courant porteur SYE5600 peut atteindre 25 Mbit/s.

La 'proprete' du réseau ethernet sur courant porteur dépend de :

• La qualité des cables de l'installation électrique.
• Le nombre d'adaptateurs ethernet sur courant porteur connectés. Chaque adaptateur ethernet sur courant porteur consomme une part de la bande passante disponible. Plus nombreux les adaptateurs ethernet sur courant porteur, plus faisible la bande passante pour chacun. Le nombre maximum d'adaptateurs ethernet sur courant porteur sur le même réseau ethernet sur courant porteur est de 15.
• La distance entre les adaptateurs ethernet sur courant porteur. La longueur de cable maximum entre deux adaptateurs ethernet sur courant porteur est de 200m .
• Le parasitage électrique du réseau ethernet sur courant porteur. Par exemple, les machines à laver, chargeurs de téléphones portables et variateurs de lumière sont des sources de parasitage électrique.
• La façon dont l'adaptateur ethernet sur courant porteur est connecté à la prise murale. Nous vous recommendons de connecter l'adaptateur ethernet sur courant porteur aussi pres que possible du mur. Si possible, n'utilise pas des prises d'alimentation ininterrompues ou des multiprises pour connecter l'adaptateur ethernet sur courant porteur à la prise murale.
• Le manque de coupleurs de phase dans l'installation électrique. Pour une connexion optimale de l'adaptateur ethernet sur courant porteur d'une phase sur un autre adaptateur d'une autre phase, les phases doivent être couplées.

AVERTISSEMENT NE MODIFIEZ PAS L'INSTALLATION ÉLECTRIQUE DU BâtIMENT. SEULS DES INSTALLATEURS AGRÉES PEUVENT MODIFIER L'INSTALLATION ÉLECTRIQUE.

Aide en ligne

Voir le site www.philips.com/support pour :

Aide interactive
- Les Questions les plus féquement posées

Assistance en ligne

Pays Numéro de téléphone Coûts par minute
Belgie/Belgique/Belgien 070 253 010 € 0.17
Danmark 3525 8761
Deutschland 0180 5 007 532 € 0.20
Eλλασ 008003122 1223
España 902 888 785 € 0.15
France 08 9165 0006 € 0.23
Ireland 01 601 1161
Italia 199 404 042 € 0.21
Luxemburg/Luxembourg 26 84 30 00
Nederland 0900 0400 063 € 0.20
Norge	2270 8250
Österreich	0820 901115 € 0.20
Portugal	2 1359 1440
Schweiz/Suisse/Svizzera	02 2310 2116
Suomi	09 2290 1908
Sverige	08 632 0016
Türkije	0800 216 3302
United Kingdom	0906 1010 017 £ 0.15

Fournissez les informations suivantes :
- Une description du problème et le moment où il se produit
- Le nombre de modèle indiqué sur l'étiquette du produit
- La date de l'achat

FR

Caracteristiques techniques

SYE3600

Le package SYK3600 content deux adaptateurs ethernet sur courant porteur SYE3600.

Standard	Compatible HomePlug 1.0
Taux de transmission brut	14 Mbit/s
Bande de fréquence	4,3 - 20,9 MHz
Source d'alimentation	100 à 240 V (CA), 50-60 Hz
Port	IEEE 802.3 RJ-45
Cryptage	Clé de sécurité de cryptage de données 56 bits
Température de fonctionnement	0 - 40 °C

SYE5600

Le package SYK5600 content deux adaptateurs ethernet sur courant porteur SYE5600.

Bande de fréquence 4,3 - 20,9 MHz

Source d'alimentation 100 à 240 V (CA), 50-60 Hz

Port IEEE 802.3 RJ-45

Cryptage Clé de sécurité de cryptage de données 56

bits

Température de fonctionnement 0 - 40 °C

Protocoles compatibles

Les adaptateursurEthernet sur courant porteur sont compatibles avec :

Dispositifs conformes à IEEE802.3
- Tous les autres apparciels HomePlug

Information

Marques commerciales

Windows est une marque commerciale déposée de Microsoft Corporation aux États-Unis d'Amérique et dans d'autres pays.

Hygiène et sécurité

Philips Royal Electronics fabrique et vend de nombreux produits de consommation, qui ont, en général, comme tout apparueil电量ique, la capacité d'émettre et de receivevoir des signaux electromagnétiques. L'un des principes fondamentaux de Philips est de prendre toutes les mesures nécessaires en matière d'hygiene et de santé concernant ses produits afin de respecter toutes les exigences légales applicables et les standards EMF en vigueur au moment de la fabrication des produits. Philips s'engage à développer, produit et commercialiser des produits qui n'ontaucun effet néfaste sur la santé. Philips confirme que, s'ils sont manipulés et utilisés de manière appropriée, les produits offrent toutes les garanties de sécurité selon les données scientifiques disponibles aujourd'hui. Philips joue un role actif dans le développement de standards internationaux EMF et de sécurité, ce qui permet à Philips d'anticiper certains développements en termes de standardisation afin de les intégrer très tot dans ses produits.

Entretien et réparation

Si vous produit est défectueux et doit être réparé, mais que votre période de garantie a expiré, vous pouvez consulter nos spécialistes (reportez-vous à la page 15).

Se débarrasser de votre produit usage

Votre produit est concu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Veuillez vous informer du système local de séparation des déchets électriques et Electroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Garantie

Pour la garantie Philips applicable à ce produit, voir le site Internet de Philips www.philips.com/guarantee.

Exclusion de garantie

Les specifications sont susceptibles d'être modifiées sans préavis. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs propriétaires respectifs. 2006 © Koninklijke Philips Electronics N.V. Tous les droits réservés.

Les specifications sont susceptibles d'être modifiées sans préavis. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs propriétaires respectifs. 2006 © Koninklijke Philips Electronics N.V. Tous les droits réservés.

www.philips.com

DFU-SY600-FR-I
