Marque	Hoover
Modèle	HHIP680X
Type de produit	Hotte aspirante encastrable
Dimensions (L x P x H)	520 x 295 x 308 mm
Découpe d'encastrement	485 x 265 mm
Distance de montage au-dessus de la cuisson	65 à 75 cm
Diamètre du conduit d'évacuation	150 mm
Type de commande	Électronique tactile
Nombre de vitesses	3 + boost (5 minutes)
Éclairage	LED 12 V max 1,5 W
Type de filtre à graisses	Métallique anti-adhésif, lavable (tous les mois)
Filtre à charbon actif (optionnel)	Remplacement annuel
Alimentation électrique	220-240 V ~ 50 Hz
Usage	Domestique
Modes d'évacuation	Évacuation extérieure ou recyclage avec filtre charbon
Protection environnementale	Conforme DEEE 2012/19/CE

FOIRE AUX QUESTIONS - HHIP680X HOOVER

Quelle est la distance idéale entre la hotte et la plaque de cuisson ?

La distance doit être comprise entre 65 et 75 cm pour un meilleur effet d'aspiration.

Comment nettoyer le filtre à graisse ?

Nettoyez le filtre à graisse tous les mois avec un détersif domestique. Utilisez un chiffon doux, pas de produits abrasifs.

À quelle fréquence remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé au moins une fois par an, selon la fréquence d'utilisation.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, la hotte peut fonctionner en recirculation. Il faut alors installer un filtre à charbon actif pour capturer les odeurs.

Comment remplacer l'ampoule LED ?

Éteignez et débranchez la hotte. Retirez le couvercle de la lampe (2 vis), dévissez l'ancienne ampoule et remplacez-la par une ampoule LED de 12 V max 1,5 W.

La hotte vibre fortement, que faire ?

Vérifiez si la pale du ventilateur est endommagée ou si le moteur est mal fixé. Si c'est le cas, faites réparer par un technicien qualifié. Assurez-vous aussi que la hotte est correctement suspendue.

Le ventilateur ne fonctionne pas mais la lumière s'allume, pourquoi ?

Cela peut être dû à une pale de ventilateur coincée ou à un moteur endommagé. Débranchez l'appareil et contactez un technicien qualifié.

Les dimensions de découpe pour l'encastrement sont-elles précises ?

Oui, la découpe doit être de 485 x 265 mm. Veillez à ce qu'elle soit à au moins 20 mm du bord du meuble.

Peut-on utiliser la hotte avec des plaques à induction ou gaz ?

Oui, la hotte est compatible avec tous types de cuisson. Respectez toutefois la distance de 65-75 cm au-dessus de la surface de cuisson.

Comment installer le filtre à charbon actif ?

Détachez d'abord le filtre à graisse en appuyant sur le verrou. Enfoncez le filtre à charbon et tournez-le dans le sens horaire jusqu'à ce qu'il soit verrouillé. Répétez de l'autre côté.

MODE D'EMPLOI HHIP680X HOOVER

Merci d'avoir choisi cette hotte aspirante

Ce manuel d'instruction est conçu pour vous donner toutes les informations nécessaires pour installer, utiliser et entretenir l'appareil.

Pour utiliser l'appareil de façon correcte et sûre, veuillez lire attentivement ce manuel d'instruction avant de l'installer et de l'utiliser.

La hotte aspirante est construite avec des matériaux de qualité élevée et son concept est essentiel. Equipée d'un moteur électrique et d'un ventilateur centrifuge puissants, elle fournit une forte puissance d'aspiration, un fonctionnement silencieux, un filtre à graisses anti-adhésif et elle est facile à installer.

MESURES DE SÉCURITÉ

• Ne laissez jamais les enfants actionner l'appareil.
• La hotte aspirante est destinée un usage domestique seulement, elle n'est pas adaptée aux barbecues, rôtisseries et autres buts commerciaux.
• Nettoyez régulièrement la hotte aspirante et son filtre afin de la maintenir en parfait état de fonctionnement.
• Nettoyez la hotte aspirante en suivant les instructions du manuel et évitez tout risque de brûlures. Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Évitez la cuisson directe de la gazinière.
• Maintenez une bonne circulation d'air dans la cuisine.
• Si le cordon d'alimentation est endommagé, faites-le changer par un technicien qualifié afin d'éviter tout risque d'accident.
• Il doit y avoir une ventilation appropriée dans la pièce si la hotte est utilisée en même temps que d'autres appareils brûlant du gaz ou

d'autres carburants;

- L'air ne doit pas être évacué dans un conduit utilisé pour les fumées provenant d'appareils brûlant du gaz ou d'autres carburants;

- Les réglementations sur l'évacuation de l'air doivent être respectées.

- Cet appareil peut être utilisé par les enfants âgés de plus de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition d'être surveillés ou d'avoir appris à utiliser l'appareil en toute sécurité et de comprendre les risques courus

- Surveillez les enfants en bas-âge pour éviter qu'ils ne jouent avec l'appareil.

- Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

• N'allumez aucune flamme sous la hotte.

- ATTENTION: les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

- L'avertissement doit se trouver au même endroit que les instructions portant sur la façon de monter l'appareil.

Risque d'électrocution

- Ne branchez cet appareil que sur une prise mise à la terre. En cas de doute, demandez l'avis d'un technicien qualifié.

- Si vous ne suivez pas ces instructions vous risquez de provoquer un accident mortel, un incendie ou une électrocution.

Préparation à l'installation:

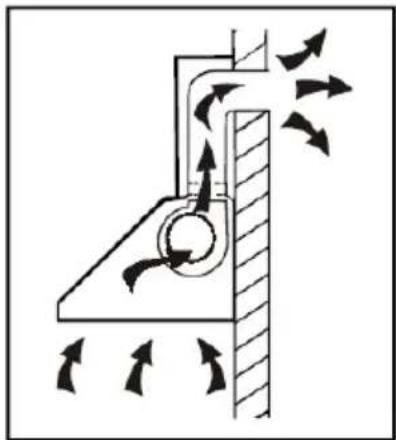

a. Si vous avez une sortie vers l'extérieur, votre hotte aspirante peut être raccordée comme sur l'image ci-dessous au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible ou matériau ininflammable avec un diamètre intérieur de 150 mm)

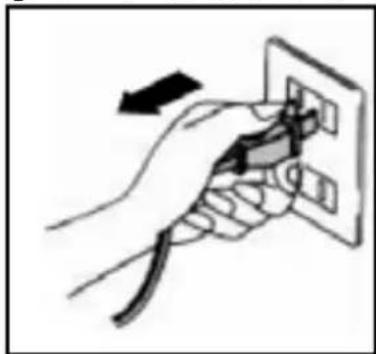

b. Avant l'installation, éteignez l'unité et débranchez-la de la prise.

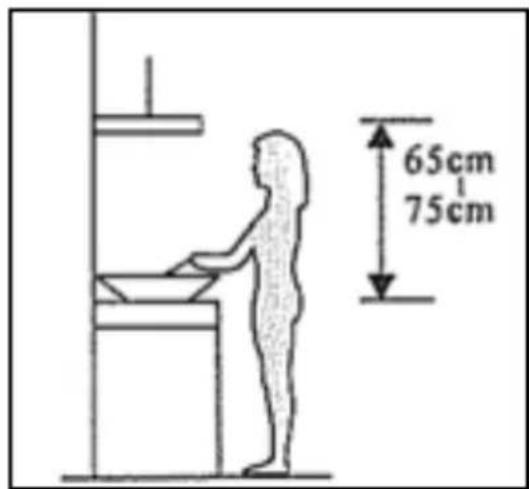

c. La hotte aspirante doit être placée à une distance de 65 à 75 cm au-dessus de la surface de cuisson pour un meilleur effet.

65cm 75cm

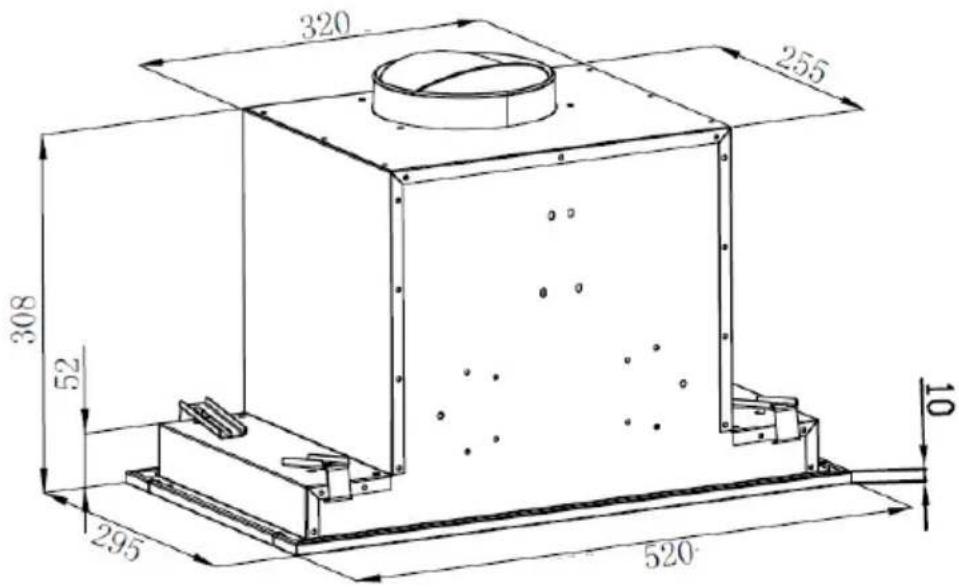

Caractéristiques

320 255 308 52 295 520 10

Modèle Dimensions de l'appareil (L, P, H mm)
HHIP680X	520mm x 295mm x 308mm

Installation

- La méthode d'installation classique de votre hotte consiste à la placer à l'intérieur d'un meuble suspendu/mural.

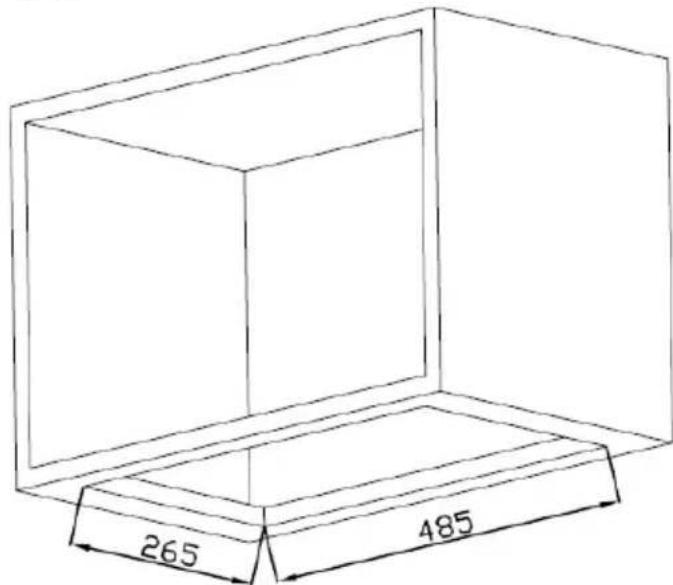

- Avec une scie sauteuse, découpez l'espace nécessaire pour encastrer votre hotte, ayant ces dimensions :

● RHIP680X: 485 × 265mm

- Veillez à ce que la découpe se trouve à 20 mm minimum du bord du meuble

265 485

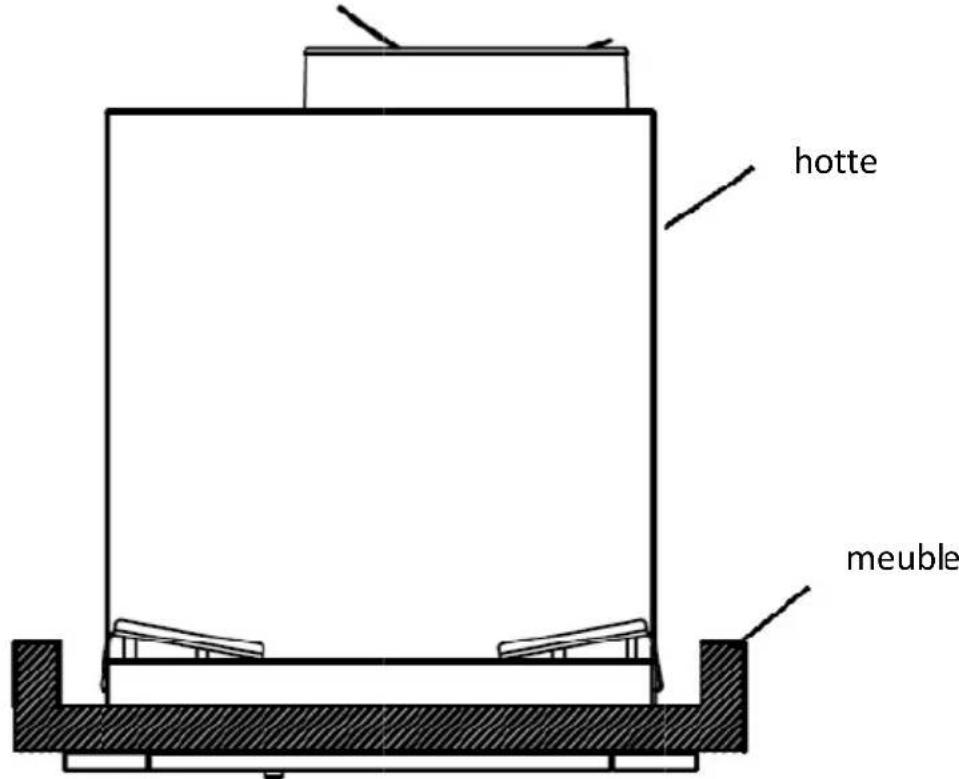

1. Enfilez la hotte dans le meuble.

hotte meuble

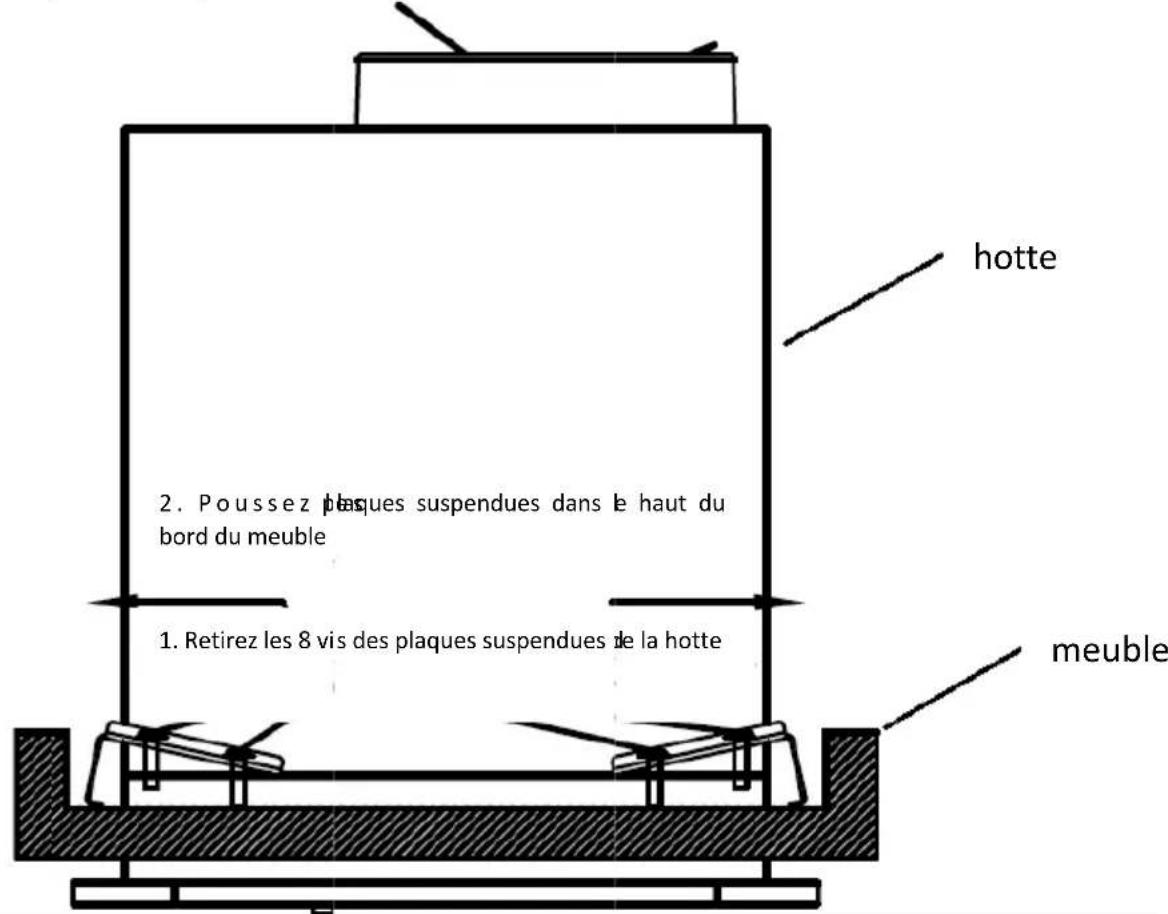

1. Reti rez les 8 vis des 4 plaques suspendues de la hotte, poussez le 4 plaques suspendues dans le haut du bord du meuble.

hotte 2. Poussez plaques suspendues dans le haut du bord du meuble 1. Retirez les 8 vis des plaques suspendues de la hotte meuble

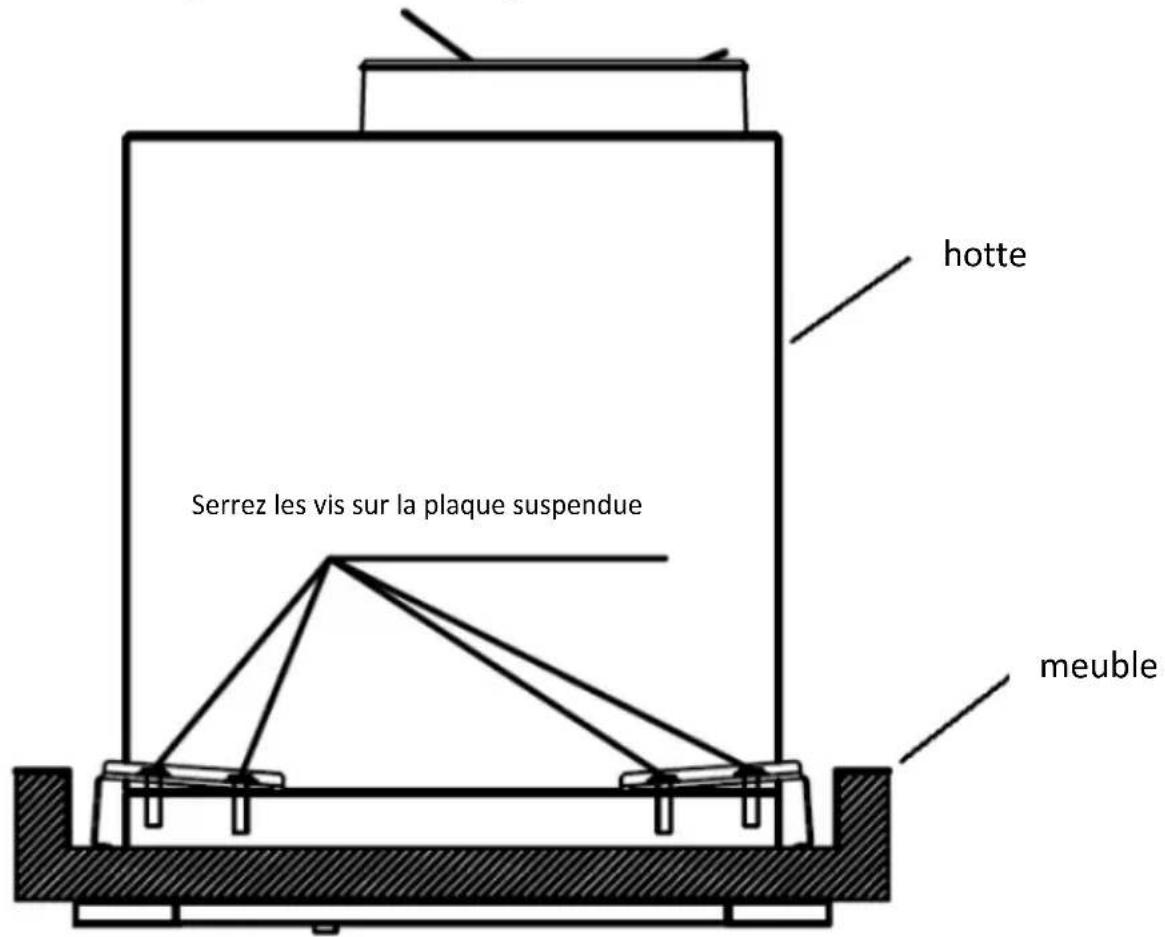

1. Vissez les 4 plaques suspendues sur la hotte à l'aide de 8 vis (retirées précédemment à l'étape 2).

Remarque : Veillez à ce que les vis SOIENT solidement serrées.

hotte Serrez les vis sur la plaque suspendue meuble

Un filtre à charbon actif peut être utilisé pour capturer les odeurs.

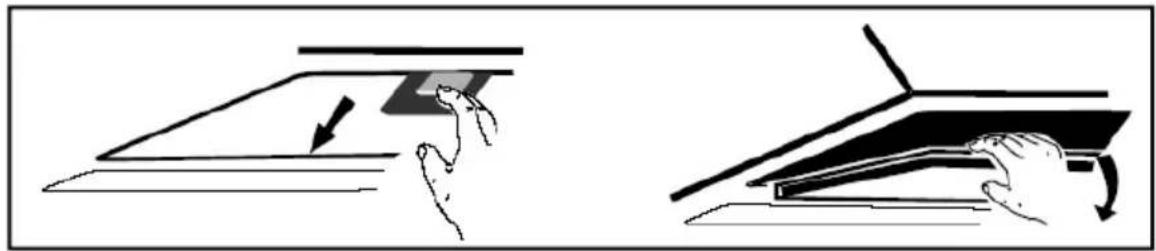

Pour installer le filtre à charbon actif, vous devez d'abord détacher le filtre à graisse. Appuyez sur le verrou et tirez-le vers le bas.

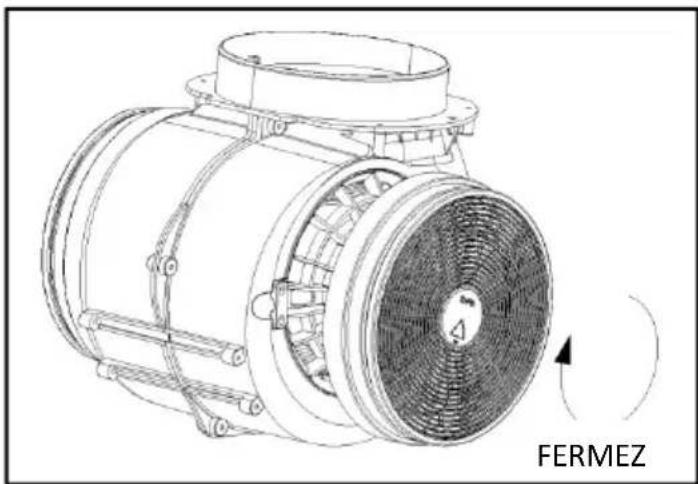

Enfilez le filtre à charbon actif dans l'appareil et faites-tourner en sens horaire. Répétez la même opération de l'autre côté.

- Vérifiez si le filtre est bien verrouillé. Sinon, il pourrait se détacher et devenir dangereux.

o Quand le filtre à charbon actif est fixé, la puissance d'aspiration diminue.

FONCTIONNEMENT

Touche électronique

1

2

3

B

MODE ATTENTE

Une fois branché, le système s'éclaire et se met en MODE ATTENTE.

1 Touche faible vitesse

Elle sert à aérer la cuisine Elle peut être utilisée pour faire mijoter ou cuisiner en créant peu de vapeur.

2 Touche moyenne vitesse

La vitesse de l'air est parfaite pour aérer la cuisine en condition normale de cuisson.

3 Touche grande vitesse

Si une fumée ou une vapeur épaisse est émise, appuyez sur la touche grande vitesse pour activer l'aération la plus forte.

B Touche boost

Appuyez sur cette touche pour déclencher la vitesse la plus élevée et augmenter la vitesse pendant 5 minutes avant de ralentir à nouveau.

Touche éclairage

Appuyez rapidement pour commander la lampe

ENTRETIEN

Avant le nettoyage éteignez l'unité et débranchez la fiche.

I. Nettoyage ordinaire

Utilisez un chiffon doux imbibé d'eau tiède légèrement savonneuse ou avec un détersif à usage domestique. N'utilisez jamais d'éponge abrasive, de poudre à récurer ni de brosse rigide pour nettoyer l'appareil.

II. Nettoyage mensuel du filtre à graisse

ESSENTIEL: Nettoyez le filtre à graisse tous les mois pour éviter tout risque d'incendie.

Étant donné que le filtre recueille la graisse, la fumée et la poussière.... il affecte directement le rendement de la hotte aspirante S'il n'est pas propre, des résidus de graisse (potentiellement inflammables) colmatent le filtre. Nettoyez-le avec un détersif à usage domestique.

III. Nettoyage annuel du filtre à charbon actif

N'appliquez QUE sur un appareil équipé d'un dispositif de recirculation d'air (pas évacué vers l'extérieur) Le filtre capture les odeurs et doit être remplacé au moins une fois par an, selon la fréquence avec laquelle la hotte aspirante est utilisée.

III. Remplacement de la lampe

1. Éteignez l'unité et débranchez l'appareil.
   2.Retirez le couvercle de la lampe en dévissant les 2 vis.
   3 Dévissez la lampe LED
2. Remplacez-la par une lampe du même type

● Lampe LED (12V maxi 1,5 W)

DÉPANNAGE

Problème Cause Solution
La lumière s'éclaire mais le ventilateur ne fonctionne pas	La pale du ventilateur est coincée.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	Le moteur est endommagé.
La lumière et le ventilateur ne fonctionnent pas.	l'ampoule de la lampe est grillée	Remplacez l'ampoule par une ampoule de même voltage
	Le cordon électrique fuit	Rebranchez sur l'alimentation électrique.
Fortes vibrations de l'unité	La pale du ventilateur est endommagée.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	Le moteur du ventilateur n'est pas solidement fixé.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	L'unité n'est pas suspendue correctement sur la console,	Déposez l'unité et vérifiez sir la console est bien en place.
L'aspiration ne fonctionne pas correctement.	Distance trop élevée entre l'unité et le plaque de cuisson.	Réglez la distance entre 65 et 75 cm.

PROTECTION DE L'ENVIRONNEMENT

Les produits électriques usés ne doivent pas être éliminés avec les ordures ménagères. Recyclez s'il y a un centre de tri sélectif. Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.

Cet appareil est marqué conformément à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE).

En éliminant correctement cet appareil, vous évitez toutes les conséquences négatives pour l'environnement et la santé humaine, susceptibles de se présenter si cet appareil n'est pas éliminé correctement.

Le symbole figurant sur le produit indique qu'il ne doit pas être traité comme des ordures ménagères. Vous devez l'apporter à un centre de tri pour le recyclage des produits électriques et électroniques.

Vous devez l'éliminer conformément aux réglementations environnementales en vigueur pour l'élimination des déchets.

Pour des informations plus détaillées sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter votre mairie, votre service de collecte des ordures ménagères ou le magasin où vous avez acheté le produit.
