Type de produit	Robot programmable
Marque	Xiaomi
Modèle	Mi Robot Builder Rover (JMJQR03IQI)
Dimensions	380 x 320 x 95 mm
Poids	2 500 g
Âge recommandé	10 ans et plus
Nombre de pièces	978
Matériaux	ABS, PC
Alimentation	Batterie lithium-polymère 18,3 Wh ; adaptateur AD10002 (entrée 100-240 V ~ 50-60 Hz, sortie 14 V / 1 A ou 5 V / 1 A)
Connectivité	Bluetooth 4.0 BLE et radio 2,4 GHz
Fonctions principales	Programmation via application « Robot constructeur Mi », commande Bluetooth, moteurs intégrés, ports d'extension, microphone, haut-parleur, voyant LED
Entretien et nettoyage	Essuyer avec un chiffon sec. Ne pas immerger dans l'eau.
Sécurité	Ne pas démonter, éviter la chaleur (>60°C), les flammes et les court-circuits. Surveillance adulte pour enfants de moins de 10 ans. Interdit aux moins de 3 ans (petites pièces). Charge par adulte uniquement.
Pièces détachées et réparabilité	Réparation par professionnel uniquement. Pièces disponibles via le service après-vente.
Température de stockage	-10 °C à 45 °C
Température de fonctionnement	0 °C à 55 °C

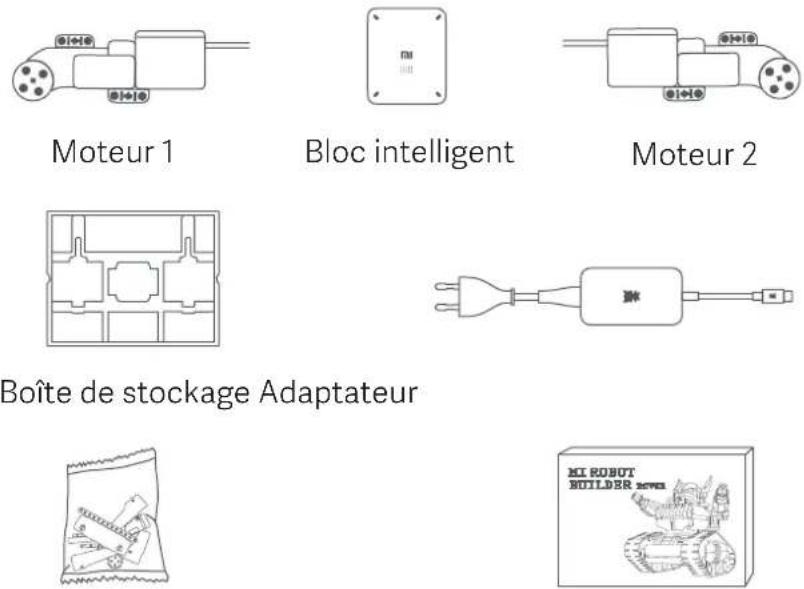

Contenu de la boîte	Blocs de construction, bloc intelligent, adaptateur d'alimentation, moteur, arbre de transmission
Assistant vocal	Non spécifié

FOIRE AUX QUESTIONS - Mi Robot Builder Rover Xiaomi

Comment allumer le robot ?

Appuyez sur le bouton d'alimentation situé sur le bloc intelligent. Pour éteindre, maintenez enfoncé pendant trois secondes jusqu'à entendre un signal sonore.

Que faire si le bouton d'alimentation ne répond pas ?

Cela peut indiquer que la batterie du contrôleur est faible. Rechargez le contrôleur à l'aide de l'adaptateur fourni.

Comment connecter le robot via Bluetooth ?

Assurez-vous que le Bluetooth de votre téléphone est activé. Ouvrez l'application « Robot constructeur Mi » et touchez l'icône Bluetooth dans le coin supérieur gauche pour connecter votre robot.

Pourquoi le voyant devient rouge après une mise à jour du firmware ?

Cela signifie que le Bluetooth est déconnecté ou que la batterie est faible. Reconnectez le Bluetooth ou rechargez le contrôleur.

Le programme ne s'exécute pas, que faire ?

Vérifiez que le Bluetooth est connecté, que vous avez appuyé sur le bouton Lecture et que le mode Programmation est activé dans l'application.

Comment recharger le contrôleur ?

Utilisez uniquement l'adaptateur d'alimentation fourni (modèle AD10002). Branchez-le sur un port de charge (A, B, C ou D). Le voyant est rouge pendant la charge et s'éteint une fois la charge complète.

Quelle application dois-je utiliser ?

Téléchargez et installez l'application « Robot constructeur Mi » depuis l'App Store ou en scannant le code QR fourni dans la notice.

Est-ce que ce robot est adapté aux enfants ?

Le robot est recommandé pour les enfants de 10 ans et plus. Les enfants de moins de 10 ans doivent être accompagnés par un adulte. Interdit aux moins de 3 ans à cause des petites pièces.

Que faire si le robot tremble ou se déplace anormalement ?

Vérifiez que le robot est correctement assemblé en suivant les instructions de montage. Assurez-vous que les moteurs sont bien serrés aux blocs.

Comment réinitialiser le robot ?

Si les solutions de dépannage ne fonctionnent pas, appuyez sur le bouton de réinitialisation (trou de réinitialisation) à l'aide d'un objet fin.

MODE D'EMPLOI Mi Robot Builder Rover Xiaomi

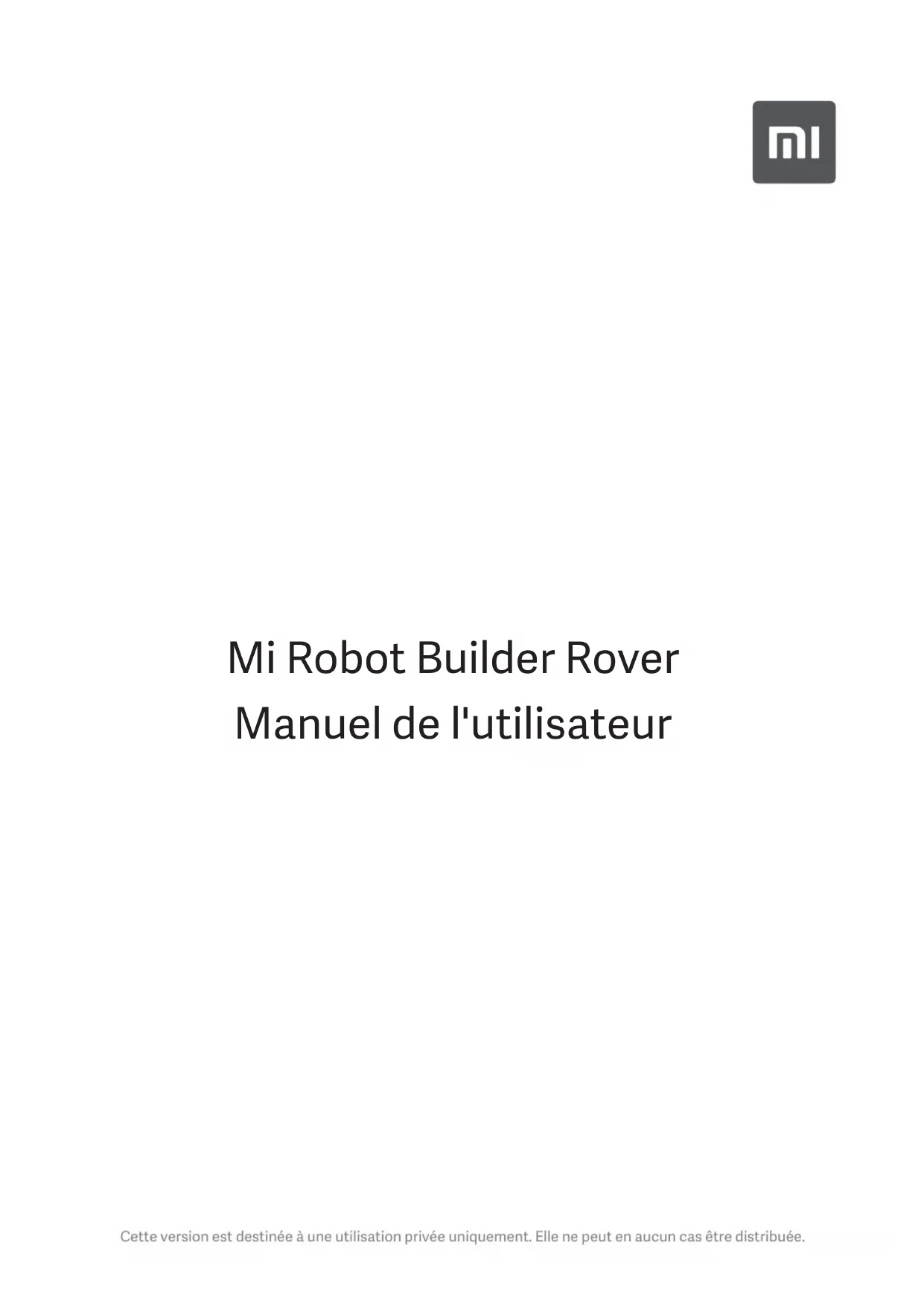

Mi Robot Builder Rover Manuel de l'utilisateur

Dépannage

Problèmes	Raisons possibles	Solutions
Le bouton d'alimentation ne répond pas	La batterie du contrôleur est faible	Rechargez le contrôleur
La connexion par Bluetooth est impossible	Le contrôleur est éteint	Mettez le contrôleur sous tension
	Le Bluetooth est éteint sur votre téléphone	Activez le Bluetooth sur votre téléphone
Le voyant devient rouge après une mise à niveau du firmware et un signal d'erreur retentit	Le Bluetooth est déconnecté	Reconnectez le Bluetooth
	La batterie du contrôleur est faible	Rechargez le contrôleur
Le programme ne s'exécute pas	Le Bluetooth est déconnecté	Reconnectez le Bluetooth
	Vous n'avez pas appuyé sur le bouton Lecture	Appuyez sur le bouton lecture
	Vous avez désactivé le mode Programmation	Activez le mode Programmation.
Le voyant ne s'allume pas en rouge lors de la charge	L'adaptateur d'alimentation n'est pas branché correctement	Branchez correctement l'adaptateur d'alimentation
Le robot se déplace en tremblant	Le robot n'est pas correctement assemblé	Consultez les instructions de montage pour vous assurer d'avoir assemblé le robot correctement
Il est impossible d'utiliser l'application pour contrôler le robot	Le Bluetooth est déconnecté	Reconnectez le Bluetooth
La recharge ne fonctionne pas	Vous utilisez un adaptateur d'alimentation incompatible	Utilisez un adaptateur d'alimentation compatible

Si les solutions proposées ci-dessus ne résolvent pas les problèmes rencontrés, appuyez sur le bouton de réinitialisation.

Précautions

• Ne démontez pas le contrôleur ni le moteur.
• N'exposez pas le produit à la lumière du soleil, aux flammes ni à des températures supérieures à 60°C (140°F).
• Ne court-circuitez pas le produit de quelque manière que ce soit.
• Évitez d'écraser, de perforer ou de choquer le produit.
• Les enfants de moins de dix ans doivent être accompagnés par un adulte lorsqu'ils jouent avec le produit.
• les enfants de moins de trois ans ne doivent pas utiliser le produit, car il contient de petites pièces susceptibles d'être avalées ou inhalées.
• Lors de la charge, la batterie doit être placée dans un endroit bien ventilé.
• Examinez régulièrement le chargeur à la recherche de dommages sur le cordon d'alimentation, la prise, le boîtier ou d'autres éléments. Si vous remarquez des dommages, cessez toute utilisation de l'adaptateur avant réparation.
• Les batteries ne doivent être chargées que par un adulte.

Déclaration de conformité

• Par la présente, nous, Beijing AIQI Technology Co., Ltd., déclarons que cet équipement est conforme aux directives et normes européennes applicables, ainsi qu'à leurs amendements.
• Informations sur la mise au rebut et le recyclage des DEEE. Élimination correcte de ce produit. Ce marquage indique que ce produit ne doit pas être jeté avec les déchets ménagers. Cette instruction est valable dans toute l'UE.
• Pour prévenir les préjudices éventuels envers l'environnement ou la santé humaine du fait de l'élimination incontrôlée des déchets, recyclez l'appareil de façon responsable pour promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant auquel le produit a été acheté. Celui-ci peut procéder au recyclage du produit en toute sécurité.

Cordons flexibles acceptables pour unités d'alimentation connectées au cordon

Type de cordon flexible Longueur maximale en pieds (m)
NISPT-2 2X18AWG 1,5 (m)

Par la présente, nous déclarons que ce jouet est conforme aux exigences essentielles et aux autres conditions pertinentes de la directive européenne 2009/48/EU.

Mise au rebut respectueuse de l'environnement

Les appareils électriques usagés ne doivent pas être jetés avec les déchets résiduels, mais doivent être éliminés séparément. Pour les particuliers, l'accès aux points de collecte communaux est gratuit. Les propriétaires d'appareils usagés sont chargés de rapporter leurs appareils dans ces points de collecte ou dans des points de

collecte similaires. Grâce à ce petit effort personnel, chacun contribue au recyclage de matières premières précieuses et au traitement des substances toxiques.

Blocs de construction Instructions de montage

Présentation du produit

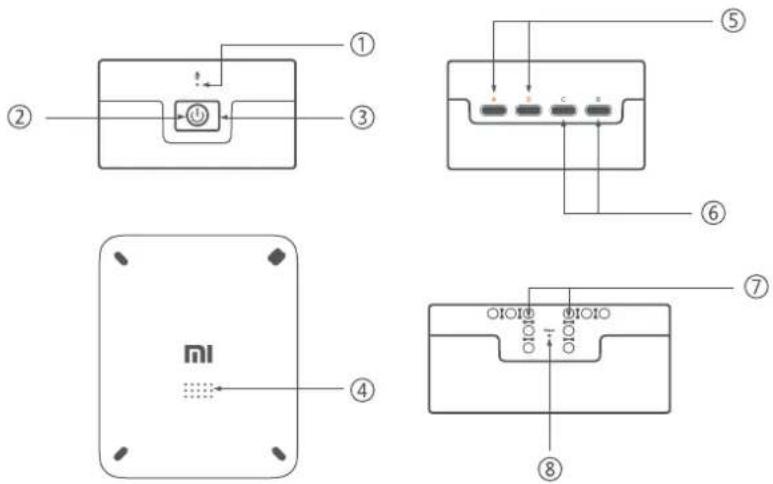

1. Bloc intelligent

① Microphone
② Voyant
③ Bouton d'alimentation
④ Haut-parleur
⑤ Ports moteur
⑥ Ports d'extension
⑦ Trous de broche
⑧ Trou de réinitialisation

2. Adaptateur

Utilisez uniquement l'adaptateur d'alimentation fourni.

Les ports A, B, C et D peuvent servir à la charge.

Modèle d'adaptateur : AD10002

Entrée : 100 à 240 V \~ 50 à 60 HZ 0,5 A max

Sortie : 14 V --- 1 A / 5 V --- 1 A

Charge en cours : le voyant est rouge.

Recharge complète : le voyant est éteint.

Le voyant est vert lors de la mise sous tension du bloc intelligent.

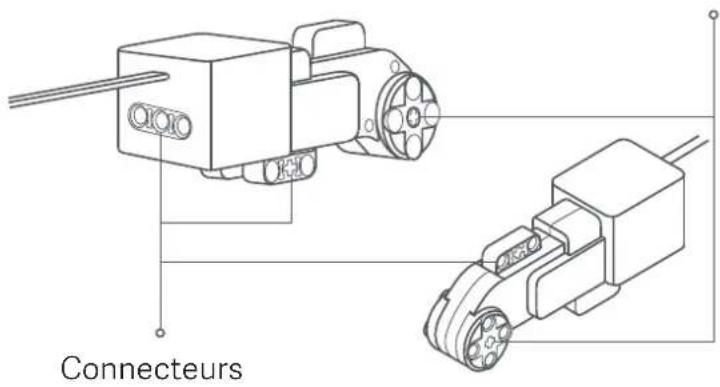

1. Moteur

Arbre de transmission

Montage du Mi Robot Builder Rover

1. Avant de commencer

Placez les petits blocs dans la boîte de stockage et les gros blocs dans le sac.

1. Assemblage de votre robot

Suivez les instructions de montage ou téléchargez la version électronique depuis la section Aide de l'application Robot constructeur Mi pour assembler les blocs.

1. Inspection de votre robot

Veillez à ce que le contrôleur soit complètement chargé pour la première utilisation du robot.

Veillez à ce que le moteur soit bien serré aux blocs.

Assurez-vous d'avoir suivi les instructions de montage au moment du montage de votre robot.

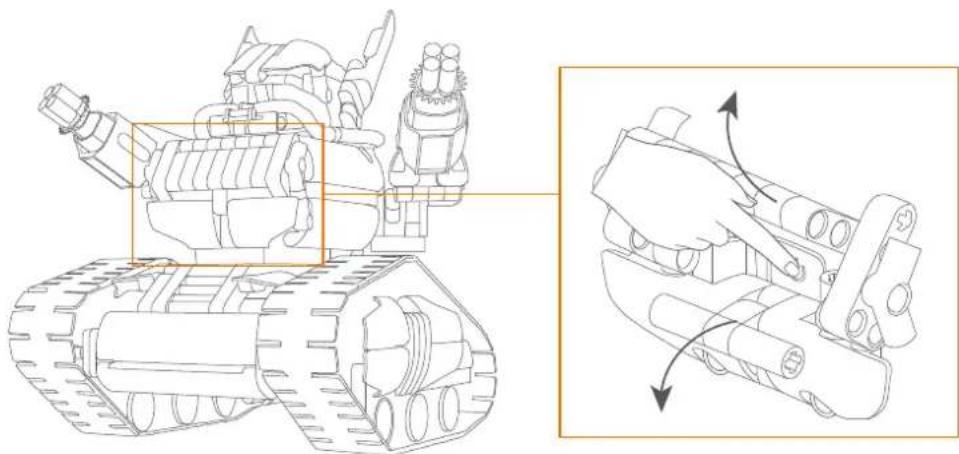

Démarrage/Arrêt

Démarrage : appuyez sur le bouton d'alimentation

Arrêt : appuyez sur le bouton d'alimentation pendant trois secondes jusqu'à ce que vous entendiez un signal sonore

Installation de l'application

1. Téléchargement de l'application

Scannez le code QR ci-dessous ou accédez à l'App Store pour télécharger et installer l'application « Robot constructeur Mi ».

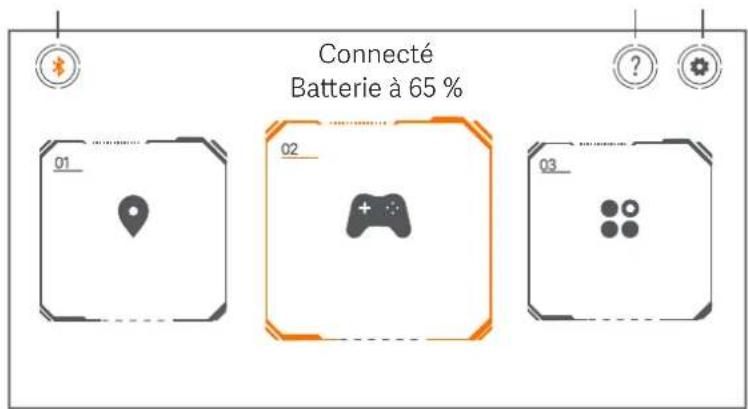

2. Connexion de votre robot

Veillez à ce que le Bluetooth de votre téléphone soit allumé. Ouvrez l'application Robot constructeur Mi et touchez l'icône Bluetooth dans le coin supérieur gauche pour connecter votre robot.

Bluetooth Aide Paramètres

3. Mises à jour du firmware et assistance

Assurez-vous que votre téléphone est connecté à Internet (par Wi-Fi de préférence).

Ouvrez l'application et connectez votre robot,

puis accédez à Paramètres > Mises à jour du système > Mises à jour du firmware.

Il faut environ 20 minutes pour mettre le firmware à jour.

Notez les éléments suivants :

• Veillez à ce que le moteur soit hors tension lors des mises à jour pour ne pas réinitialiser les paramètres ni provoquer de dysfonctionnements.
• Veillez à ce que le contrôleur soit complètement chargé avant la mise à jour.
• Gardez votre téléphone à l'écart du contrôleur lors de la mise à jour.
• Consultez la rubrique « Aide » de l'application pour en savoir plus.

Spécifications

Nom : Mi Robot Builder Rover

Modèle : JMJQR03IQI

Composition : ABS, PC

Nombre de pièces : 978

Poids: 2 500 g

Dimensions : 380 x 320 x 95 mm

Âge : 10 ans et plus

Tension d'entrée : 14 V ---

Entrée : 1,0 A

Batterie : lithium-polymère

Capacité de la batterie : 18,3 Wh

Bloc intelligent : Bluetooth

Connectivité sans fil : Bluetooth 4.0

Fréquence de fonctionnement BLE :

Puissance d'émission de 2402 Mhz à 2483 Mhz : 0 dBm

Fréquence radio 2,4 GHz :

Puissance d'émission de 2402 Mhz à 2483 Mhz : 0 dBm

Température de stockage : -10 °C\~45 °C

Température de fonctionnement : 0 °C\~55°C

Lisez attentivement ce manuel avant utilisation et conservez-le pour vous y référer ultérieurement.
