Mi Robot Builder - Robot programmable Xiaomi - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robot programmable
Marque	Xiaomi
Modèle	Mi Robot Builder (JMJQR01IQI)
Dimensions	380 × 320 × 95 mm
Poids	2500 g
Alimentation	Batterie lithium-polymère 18,3 Wh ; adaptateur secteur AD10002 (entrée 100-240 V~50/60 Hz 0,5 A max, sortie 5 V/1 A ou 14 V/1 A)
Connectivité	Bluetooth 4.0 (BLE 2 402 MHz~2 483 MHz)
Nombre de pièces	978
Âge recommandé	10 ans et plus
Température de fonctionnement	-10°C à 45°C
Température de stockage	-20°C à 45°C
Matériaux	ABS, PC
Fonctions principales	Programmation via application mobile, construction de robots, équilibrage automatique, commande Bluetooth, mises à jour du firmware
Sécurité	Ne pas démonter le contrôleur ni le moteur ; éviter températures >60°C ; ne pas court-circuiter ; charge uniquement par un adulte ; enfants de moins de 10 ans doivent être accompagnés
Entretien	Examiner régulièrement le chargeur ; nettoyer avec un chiffon sec ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Moteur, bloc intelligent, blocs de construction, adaptateur secteur (modèle AD10002) ; pas de réparation par l'utilisateur, contacter le SAV en cas de problème
Informations générales	Bloc intelligent avec microphone, haut-parleur, bouton d'alimentation, ports moteur et d'extension ; moteur avec arbre de transmission ; fourni avec boîte de stockage et instructions de montage

FOIRE AUX QUESTIONS - Mi Robot Builder Xiaomi

Comment connecter le robot via Bluetooth ?

Assurez-vous que le Bluetooth de votre téléphone est allumé. Ouvrez l'application Mi Robot Builder et touchez l'icône Bluetooth dans le coin supérieur gauche pour connecter votre robot. Si la connexion échoue, vérifiez que le contrôleur est sous tension et que le Bluetooth de votre téléphone est activé.

Que faire si le bouton d'alimentation ne répond pas ?

Cela peut indiquer une batterie faible. Rechargez le contrôleur à l'aide de l'adaptateur secteur fourni. Si le problème persiste, appuyez sur le bouton de réinitialisation situé sur le bloc intelligent.

Comment mettre à jour le firmware du robot ?

Connectez votre robot via l'application, puis allez dans Paramètres > Mises à jour du système > Mises à jour du firmware. Assurez-vous que le contrôleur est complètement chargé et que votre téléphone est connecté à Internet (de préférence en Wi-Fi). La mise à jour prend environ 20 minutes. Pendant celle-ci, veillez à ce que le moteur soit hors tension.

Le robot ne trouve pas son équilibre, que faire ?

Vérifiez que le moteur est correctement connecté aux ports A ou B et bien serré. Assurez-vous que la direction du moteur correspond à celle du contrôleur (les logos Mi doivent pointer dans le même sens). Rechargez le contrôleur si la batterie est faible. Consultez les instructions de montage pour un assemblage correct.

Comment charger le bloc intelligent ?

Utilisez uniquement l'adaptateur d'alimentation fourni (modèle AD10002). Branchez-le sur les ports A, B, C ou D du bloc intelligent. Pendant la charge, le voyant est rouge ; une fois la charge complète, le voyant s'éteint. La recharge ne fonctionne pas si vous utilisez un adaptateur incompatible.

Le programme ne s'exécute pas, pourquoi ?

Assurez-vous que le Bluetooth est connecté et que vous avez appuyé sur le bouton Lecture après avoir programmé le robot. Si le Bluetooth est déconnecté, reconnectez-le. Vérifiez également que la batterie du contrôleur n'est pas faible.

Quelles précautions de sécurité dois-je observer ?

Ne démontez pas le contrôleur ni le moteur. N'exposez pas le produit à des températures supérieures à 60°C, aux flammes ou à la lumière directe du soleil. Évitez les courts-circuits, les chocs et l'humidité. Les enfants de moins de 10 ans doivent être accompagnés d'un adulte. La charge doit être effectuée uniquement par un adulte dans un endroit bien ventilé.

Comment assembler le robot ?

Suivez les instructions de montage fournies dans la boîte ou téléchargez la version électronique depuis la section Aide de l'application. Placez les petits blocs dans la boîte de stockage et les gros blocs dans les sacs prévus. Assurez-vous que le contrôleur est complètement chargé avant la première utilisation et que le moteur est bien serré aux blocs.

Que faire si le voyant ne s'allume pas en rouge lors de la charge ?

Vérifiez que l'adaptateur d'alimentation est correctement branché au bloc intelligent et à la prise secteur. Assurez-vous d'utiliser l'adaptateur fourni (modèle AD10002). Si le problème persiste, testez une autre prise ou contactez le service après-vente.

Comment réinitialiser le contrôleur ?

Si vous rencontrez des problèmes persistants (connexion, charge, etc.), vous pouvez appuyer sur le bouton de réinitialisation situé sur le bloc intelligent. Attention, cela peut effacer les paramètres. Consultez la notice pour plus de détails.

MODE D'EMPLOI Mi Robot Builder Xiaomi

Manuel de l'utilisateur Mi Robot Builder

Dépannage

Problèmes	Raisons possibles	Solutions
Le bouton d'alimentation ne répond pas	La batterie du contrôleur est faible	Rechargez le contrôleur
La connexion par Bluetooth est impossible	Le contrôleur est éteint	Mettez le contrôleur sous tension
	Le Bluetooth est éteint sur votre téléphone	Activez le Bluetooth sur votre téléphone
Le voyant devient rouge après une mise à niveau du firmware et un signal d'erreur retentit	Le Bluetooth est déconnecté	Reconnectez le Bluetooth
	La batterie du contrôleur est faible	Rechargez le contrôleur
Le programme ne s'exécute pas	Le Bluetooth est déconnecté	Reconnectez le Bluetooth
	Vous n'avez pas appuyé sur le bouton Lecture	Appuyez sur le bouton lecture
Le voyant ne s'allume pas en rouge lors de la charge	L'adaptateur d'alimentation n'est pas branché correctement	Branchez correctement l'adaptateur d'alimentation
Le robot ne trouve pas son équilibre	Le moteur n'est pas correctement connecté	Connectez le moteur aux ports A ou B
	Le moteur n'est pas connecté correctement	Veillez à ce que le moteur soit bien serré
	Le moteur est monté à l'envers	Veillez à ce que la direction du moteur corresponde à celle du contrôleur
	La batterie du contrôleur est faible	Rechargez le contrôleur
Le robot se déplace en tremblant	Le robot n'est pas correctement assemblé	Consultez les instructions de montage pour vous assurer d'avoir monté le robot correctement
Il est impossible d'utiliser l'application pour contrôler le robot	Le Bluetooth est déconnecté	Reconnectez le Bluetooth
La recharge ne fonctionne pas	Vous utilisez un adaptateur d'alimentation incompatible	Utilisez un adaptateur d'alimentation compatible

Si les solutions proposées ci-dessus ne résolvent pas les problèmes rencontrés, appuyez sur le bouton de réinitialisation.

Précautions

• Ne démontez pas le contrôleur ni le moteur.
• N'exposez pas le produit à la lumière du soleil, aux flammes ni à des températures supérieures à 60°C (140°F).
• Ne court-circuitez pas le produit de quelque manière que ce soit.
• Évitez d'écraser, de perforer ou de choquer le produit.
• Les enfants de moins de dix ans doivent être accompagnés par un adulte lorsqu'ils jouent avec le produit.
• Les enfants de moins de trois ans ne doivent pas utiliser le produit, car il contient de petites pièces susceptibles d'être avalées ou inhalées.
• Lors de la charge, la batterie doit être placée dans un endroit bien ventilé.
• Examinez régulièrement le chargeur à la recherche de dommages sur le cordon d'alimentation, la prise, le boîtier ou d'autres éléments. Si vous remarquez des dommages, cessez toute utilisation du chargeur avant réparation.
• Les batteries ne doivent être chargées que par un adulte.

Déclaration de conformité

• Par la présente, nous, Beijing AIQI Technology Co., Ltd., déclarons que cet équipement est conforme aux directives et normes européennes applicables, ainsi qu'à leurs amendements.
• Informations sur la mise au rebut et le recyclage des DEEE. Élimination correcte de ce produit. Ce marquage indique que ce produit ne doit pas être jeté avec les déchets ménagers. Cette instruction est valable dans toute l'UE.
• Pour prévenir les préjudices éventuels envers l'environnement ou la santé humaine du fait de l'élimination incontrôlée des déchets, recyclez l'appareil de façon responsable pour promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant auquel le produit a été acheté. Celui-ci peut procéder au recyclage du produit en toute sécurité.

Cordons flexibles acceptables pour unités d'alimentation connectées au cordon

Type de cordon flexible Longueur	maximale en pieds (m)
NISPT-2 2X18AWG 1,5 (m)

Par la présente, nous déclarons que le présent produit est conforme aux exigences essentielles et aux dispositions pertinentes de la directive 2009/48/UE.

Mise au rebut respectueuse de l'environnement

Les appareils électriques usagés ne doivent pas être jetés avec les déchets résiduels, mais doivent être éliminés séparément. Pour les particuliers, l'accès aux points de collecte communaux est gratuit. Les propriétaires d'appareils usagés sont chargés de rapporter leurs appareils dans ces points de collecte ou dans des points de collecte

similaires. Grâce à ce petit effort personnel, chacun contribue au recyclage de matières premières précieuses et au traitement des substances toxiques.

Moteur 1 Bloc intelligent

Moteur 2

Boîte de stockage Adaptateur

Blocs de construction Instructions de montage

Présentation du produit

1. Bloc intelligent

① Microphone
② Témoin lumineux
③ Bouton d'alimentation
④ Haut-parleur
⑤ Ports moteur
⑥ Ports d'extension de données
⑦ Connecteurs
⑧ Bouton de réinitialisation

Utilisez uniquement l'adaptateur d'alimentation fourni avec le Mi Robot Builder. Les ports A, B, C et D peuvent être utilisés pour la charge

Modèle d'adaptateur : AD10002

Entrée : 100-240 V\~50 / 60 Hz 0,5 A max

Sortie : 5 V --- 1 A / 14 V --- 1 A

Charge en cours : le voyant est rouge.

Recharge complète : le voyant est éteint.

Le voyant est vert lors de la mise sous tension du bloc intelligent.

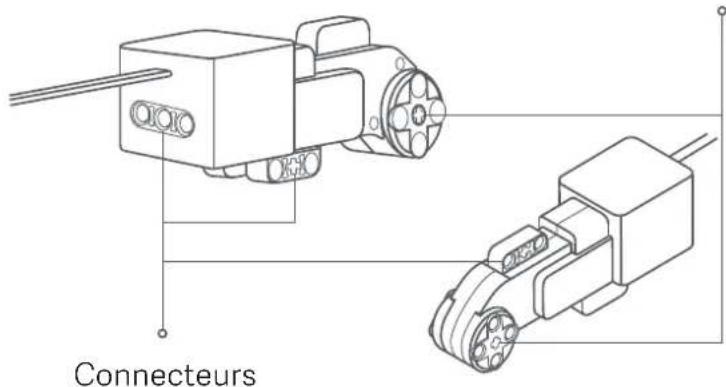

1. Moteur

Arbre de transmission

Montage du Mi Robot Builder

1. Avant de commencer

Placez les petits blocs dans la boîte de stockage et les gros blocs dans les sacs prévus à cet effet.

1. Assemblage des blocs

Suivez les instructions de montage ou téléchargez la version électronique depuis la section Aide de l'application Mi Robot Builder pour assembler les blocs.

1. Inspection de votre robot

Veillez à ce que le contrôleur soit complètement chargé pour la première utilisation du robot. Veillez à ce que le moteur soit bien serré aux blocs.

Les logos Mi du moteur et du contrôleur doivent pointer dans la même direction.

Assurez-vous d'avoir suivi les instructions de montage au moment du montage de votre robot.

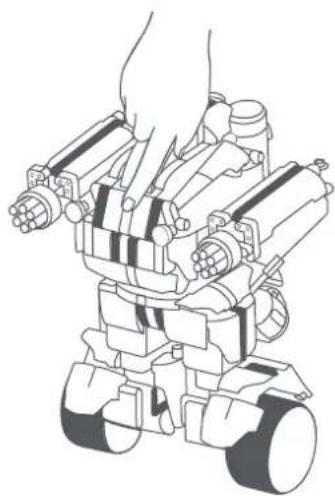

Mise sous tension du Mi Robot Builder

1. Choisissez un espace ouvert avec suffisamment de place pour utiliser votre robot.

2. Placez votre robot au sol verticalement.

3. Appuyez sur le bouton d'alimentation. Votre robot s'allume, ajuste son centre de gravité et s'équilibre.

Démarrage : appuyez sur le bouton d'alimentation.

Arrêt : appuyez sur le bouton d'alimentation pendant trois secondes jusqu'à ce que vous entendiez un signal sonore.

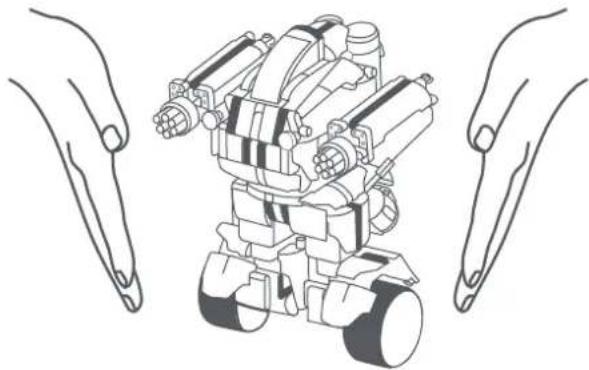

Veillez à ce que le robot soit placé à la verticale. Il risque de tomber sur le côté lors de l'ajustement de son centre de gravité. L'utilisateur peut légèrement tenir le robot pour éviter toute chute.

Installation de l'application

1. Téléchargement de l'application

Scannez le code QR ci-dessous ou recherchez l'application « Mi Robot Builder » sur votre boutique d'applications favorite.

1. Connexion de votre robot

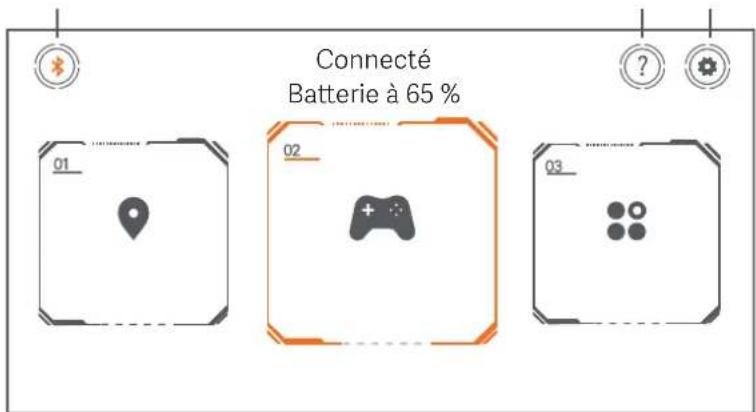

Veillez à ce que le Bluetooth de votre téléphone soit allumé. Ouvrez l'application Mi Robot Builder et touchez l'icône Bluetooth dans le coin supérieur gauche pour connecter votre robot.

Bluetooth Aide Paramètres

3. Mises à jour du firmware et assistance

Assurez-vous que votre téléphone est connecté à Internet (par Wi-Fi de préférence). Ouvrez l'application et connectez le robot, puis allez dans Paramètres > Mises à jour du système > Mises à jour du firmware. Il faut environ 20 minutes pour mettre le firmware à jour.

Remarque :

• Veillez à ce que le moteur soit hors tension lors des mises à jour pour ne pas réinitialiser les paramètres ni provoquer de dysfonctionnements.
• Veillez à ce que le contrôleur soit complètement chargé avant la mise à jour.
• Gardez votre téléphone à l'écart du contrôleur lors de la mise à jour.
• Consultez la rubrique « Aide » de l'application pour en savoir plus.

Spécifications

Nom : Mi Robot Builder	Capacité de la batterie : 18,3 Wh
Modèle : JMJQR01IQI	Bloc intelligent : Bluetooth
Composition : ABS, PC	Connectivité sans fil : Bluetooth 4.0
Nombre de pièces : 978	Fréquence de fonctionnement BLE : 2 402 MHz~2 483 MHz
Poids : 2 500 g	Puissance d'émission : 0 dbm
Dimensions : 380 × 320 × 95 mm	Fréquence radio 2,4 GHz : 2 402 MHz~2 483 MHz
Âge : 10 ans et plus	Puissance d'émission : 0 dBm
Tension d'entrée : 14 V	Température de stockage : -20°C à 45°C (-4°F à 113°F)
Entrée : 1,0 A	Température de fonctionnement : -10°C à 45°C (14°F à 113°F)
Batterie : li-polymère

Lisez attentivement ce manuel avant utilisation et conservez-le pour vous y référer ultérieurement.
