Caractéristiques	Détails
Type de lave-vaisselle	Intégré
Capacité	14 couverts
Classe énergétique	A+++
Niveau sonore	42 dB
Programmes de lavage	6 programmes, incluant Eco, Auto, Intensif, et Rapide
Options de lavage	VarioSpeed, Half Load, Extra Dry
Système de sécurité	Protection contre les fuites, verrouillage de sécurité
Dimensions (HxLxP)	81.5 x 59.8 x 55 cm
Poids	43 kg
Consommation d'eau	9.5 L par cycle
Consommation d'énergie	0.92 kWh par cycle
Écran d'affichage	LED avec indicateur de temps restant
Garantie	2 ans

FOIRE AUX QUESTIONS - SGV78B53UC BOSCH

Pourquoi mon lave-vaisselle BOSCH SGV78B53UC ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'est pas déclenché. Assurez-vous également que la porte est bien fermée.

Comment puis-je résoudre un problème de drainage avec mon lave-vaisselle ?

Vérifiez si le filtre est obstrué ou si le tuyau de drainage est plié ou bouché. Nettoyez le filtre et assurez-vous que le tuyau est en bon état.

Mon lave-vaisselle ne lave pas correctement, que faire ?

Assurez-vous que les bras d'aspersion ne sont pas bloqués et qu'ils peuvent tourner librement. Vérifiez également que le produit de lavage est correctement dosé et que le réservoir est plein.

Pourquoi mon lave-vaisselle fait-il un bruit anormal ?

Des bruits inhabituels peuvent être causés par des objets coincés dans les bras d'aspersion ou le filtre. Vérifiez l'intérieur de l'appareil pour retirer tout objet étranger.

Comment puis-je éliminer les odeurs désagréables de mon lave-vaisselle ?

Nettoyez le filtre et l'intérieur de l'appareil avec un mélange de vinaigre et d'eau. Assurez-vous également que les restes de nourriture ne s'accumulent pas.

Que faire si le lave-vaisselle affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Suivez les recommandations pour résoudre le problème.

Mon lave-vaisselle ne sèche pas la vaisselle, que faire ?

Vérifiez que le produit de rinçage est plein et que la température de l'eau est suffisamment élevée. Assurez-vous également de ne pas surcharger le lave-vaisselle.

Comment puis-je nettoyer l'extérieur de mon lave-vaisselle ?

Utilisez un chiffon doux et un nettoyant non abrasif pour essuyer la surface extérieure. Évitez les produits contenant de l'eau de javel.

Est-il normal que mon lave-vaisselle soit chaud au toucher après un cycle ?

Oui, c'est normal que l'extérieur du lave-vaisselle soit chaud après un cycle, car l'appareil utilise de l'eau chaude pour nettoyer la vaisselle.

MODE D'EMPLOI SGV78B53UC BOSCH

Installation Instructions Notice d'installation

Afin d'eviter toute possibilité de blessures ou de dommages matériels VEUILLEZ OBSERVER TOUS LES AVERTISSEMENTS ET PRECAUTIONS.

Ces instructions sont destinées uniquement à l'usage des installateurs qualifiés. L'installation du lave-vaisselle doit être effectuee par un technicien de maintenance ou un installerateur qualifie.

• Outre ces instructions, l'installation du lave-linge doit être effectue conformément à tous les codes et ordonnances nationaux et locaux en matière d'électricité et de plomberie.

Lire cette notice d'installation entièrement et s'y conformer scrupuleusement. Cette notice vous permettra d'économiser du temps et des efforts et vous aidera à assurer la sécurité et l'efficacité optime de votre lave-vaisse.

IMPORTANT

• Le tuyau de vidange du lave-vaisselle doit être installé de façon à ce qu'une partie du tuyau soit à 33 pouces (84 cm) minimum au-dessus du plancher de l'armoire; autrement, le lave-vaisselle risque de ne pas se vidanger correctement.
• Ce lave-vaisse est destiné à un usage domestique uniquement et ne doit pas été utilisé par des établissements de service alimentaire commerciaux.
• NOUvelle INSTALLATION - Si le lave-vaisselle est installé pour la première fois, la plupart des travaux d'installation doivent être réalisés avant que l'appareil ne soit mis en place.

• REMPLACEMENT - Si le lave-vaisselle est installé en remplacement d'un autre, vérifier les raccordements du lave-vaisselle existant pour vous assurer qu'ils sont compatibles à ceux du nouveau lave-vaisselle, et replacer les pieces qui doivent l'être.

• Cet apparéil a été trouve conforme à la norme CAN/CSA-C22.2 n° 167/UL 749. Le propriété et l'installateur ont la responsabilité de déterminer si des exigences et normes supplémentaires s'appliquent à des installations spécifiques.
  Non pour l'usage en extérieur.

AVERTISSEMENT

Prévention des dangers d'ordre général

Ne pas utiliser le lave-vaisselle tant que l'installation n'est pas complètement terminée. Pour ouvrir la porte d'un lave-vaisselle dont l'installation n'est pas terminée, agir avec prudence et en soutenant la partie arrière de l'appareil. Le non respect de cet averissement peut entrainer le basculement du lave-vaisselle et provoquer de graves blessures.

Avant d'installer les pattes de fixation pour comptoir en « L » (certains modèles) fournies, déterminer la méthode à utiliser pour fixer solidement le lave-vaisselle dans l'ouverture. Une fois les pattes de fixation installées sur le lave-vaisselle, il sera difficile de les retarder sans les abîmer ainsi que le lave-vaisselle.

Sous certaines conditions, un chauffe-eau peut produit de l'hydrogène s'il n'a pas ete utilisé pendant plusieurs semaines. L'hydrogène est un gaz explosif.

Avant de replir un lave-vaiselle en utilisant de l'eau fournie par un chauffe-eau qui n'a pas fonctionné pendant plusieurs semaines, faites couler l'eau d'un robinet situé à proximé, dans un endroit bien aéré, jusqu'à ce qu'il n'y ait plus de bruit et qu'aucun dégagement de gaz ne se manifeste de façon visible.

Les températures nécessaires pour souder et exsuder risquent d'endommager la base et le robinet d'arrivée d'eau du lave-vaiselle. Si certains tuyaux doivent être soudés ou exsudés, maintainir la source de chaleur au à 6 pouces (152,4 mm) minimum de distance de la base et du robinet d'arrivée d'eau du lave-vaiselle.

Le retrait d'une paroi ou le fait de tirer le lave-vaiselle hors de son encastrement peut exposer les conduites d'eau chaude, l'alimentation électrique et certains rebords et angles tranchants. Effectuer ces manoeuvres avec prudence.

Prévention des dangers de chocolélectrique et d'incendie

Les cables électriques et les tuyaux d'alimentation d'eau ne doivent pas entraire en contact les uns avec les autres. Des canaux indépendants sont prévus à cet effet sous le lave-vaisse.

Ne pas tenter d'intervenir sur un circuit sous tension.
Vous risquez autrement des blessures graves, voire la mort. Seuls lesElectriciens qualifiés doivent effectuer des travaux sur l'installation électrique. Ne pas tenter d'intervenir sur le circuit électrique du lave-vaisselle à moins d'être certain que celui-ci est hors tension.

Vérifier que l'installation électrique est correctement réalisée. Il ne doit y avoiraucun raccordementelectrique l'âche. Vérifier que tous les branchementselectriques sont correctement effectués.

Le client a la responsabilité de vérifier que l'installation électrique du lave-vaisselle est conforme à tous les codes et ordonnances électriques nationaux et locaux. Le lave-vaisselle a été concu pour fonctionner avec une alimentation électrique en courant alternatively of 120 volts, 60Hz connectée à un circuit électrique correctement mis à la terre, adapté au lave-vaisselle, avec protection par fusible ou disjoncteur d'une puissance de 15 ou 20 ampères. Les conducteurs d'alimentation électrique doivent être uniquement en fil de cuivre de calibre 14 AWG minimum pour une température nominale de 75^ (167^) ou plus.

Cet apparéil doit être raccordé à un système de câblage en métal permanent mis à la terre ou un conducteur de terre de l' apparéil doit être utilisé avec les conducteurs de circuit et raccordé à la borne ou au fil de terre du lave-vaisselle. Ne pas utiliser de rallonge.

Prévention des dangers d'ébouillantage et liés aux travaux de plomberie

Ne pas tenter de travailler sur une conduite d'eau chaude chargée. De graves blessures pourrait survenir. Seuls les plombiers qualifiés d'oirvent effectuer de s travaux sur la tuyauterie. Ne pas tenter d'intervenir sur la tuyauterie d'alimentation d'eau chaude du lave-vaisselle tant que vous n'êtes pas certain que l'alimentation d'eau chaude est coupée.

Ne pas serrer le raccord coude à 90^ à l'excess. Vous risquez en effet d'endommager le robinet d'arrivée d'eau et de provoquer une fuite.

Les températures requises pour les opérations de soudure et d'exudation risquent d'endommager le robinet d'arrivée d'eau du lave-vaisselle. Si certains tuyaux doivent être soudés ou exudés, maintainir la source de chaleur à 6 pouces (152,4 mm) minimum de distance du robinet d'arrivée d'eau du lave-vaisselle.

Consulter les codes de plomberie locaux pour connaître les procédures et accessoires de plomberieapprovés.Tous les travaux de plomberie doiventetreelaisés conformément aux codes nationaux et locaux.

Ces instructions décrivent la méthode d'installation des flexibles tressés en acier inoxydable ou des conduites d'eau chaude en polyéthylene réticulé. Si vous utilisez des tubes en cuivre ou d'un matériel différé pour l'alimentation en eau, faire appel à un plombier autorisé afin d'assurer une installation adequate.

Inspection du lave-vaissele

Après avoir déballé le lave-vaisselle et avant son installation, examinez-le attentivement pour déceler d'eventuels dégats esthetiques ou liés au transport. Signaler immédiatement tout dégât. Les défauts esthetiques doivent être signalés dans un-delai de 30 jours à compter de l'installation.

REMARQUE: ne pas jeter les sacs ou les éléments contenus dans l'emballage d'origine avant d'avoir complètement terminé l'installation du lave-vaisselle.

Avertissement issue de la proposition 65 de l'Etat de la Californie :

Ce produit pourrait contirn un produit chimique reconnu par I'Etat de la Californie comme cancerigene ou ayant des effets nocifs sur la reproduction. Par consequent, l'emballage de votre produit pourrait porter I'etiquette suivante, comme requis par la Californie :

AVERTISSEMENT ISSUE DE LA PROPOSITION 65 DE L'ETAT DE LA CALIFORNIE:

AVENTISSEMENT

Cancer et dommages à la reproduction - www.P65Warnings.ca.gov

Outils et pieces nécessaires

Marteau Scie cylindrique

Clé à tube

Cleajustable

Ruban à mesurer

Tournevis à lame plate

Tournevis T-20

Pince coupante

Pince à dénuder

0 2 mm (1/16 in) Perceuse

Niveau à bulle

	Tuyau d'alimentation d'eau chaude - tube de cuivre de 3/8 po minimum (diamètre extérieur) ou tuyau d'alimentation pour lave-vaisselle en métal tressé.
	Robinet d'arrêt et raccords appropriés pour tuyau d'alimentation d'eau chaude ((tube de cuivre/raccord de compression, ou tuyau tressé).

Matériel fourni

A	Gicleur pour grands articles *

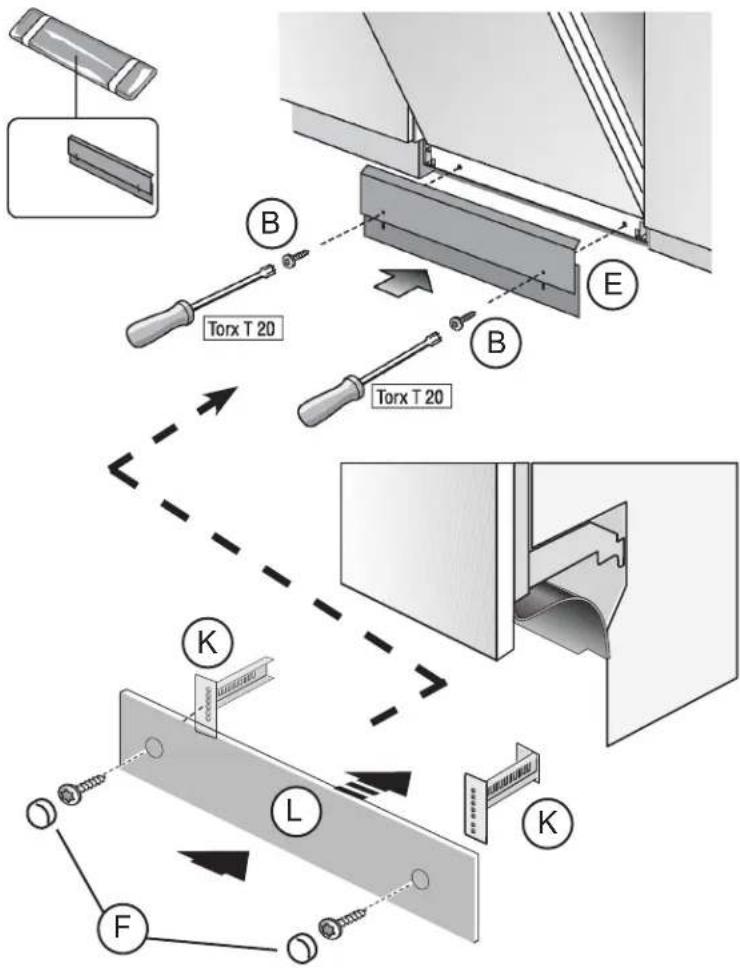

B	Vis pour panneau de plinthe
C	Pattes de fixation
D	Vis des pattes de fixation
E	Panneau de plinthe (2 pieces)
F	Couvercles pour panneau de plinthe (certains modèles unique-ment)
G	Collier à vis (pour flexible)
H	Raccord d'adaptateur d'alimentation d'eau
I	Gaine de protection flexible pour fil électrique
J	Adaptateur de tuyau de vidange en caoutchouc
K P a tés	tes de fixation du panneau de plinthe (certains modèles unquivalent)
L P a nneau de plinthe extérieur (3ème piece) (certains modèles unquivalent)

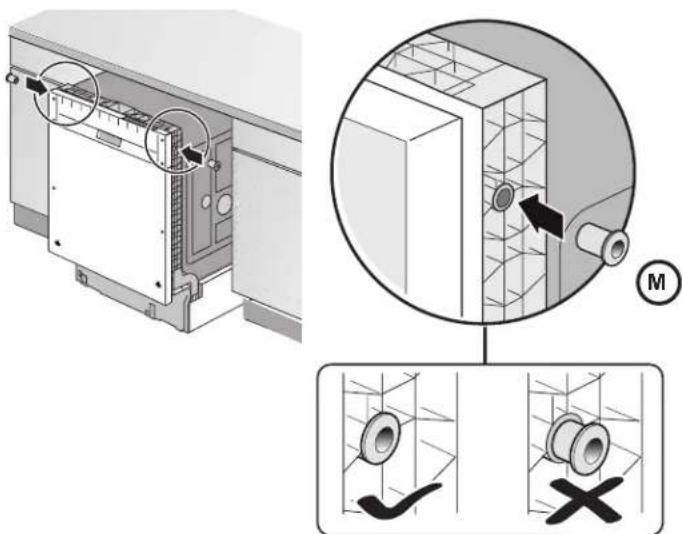

M Répartiteur de poussée pour montage létal (montage létal alternatif unquivalent)
N V i s	des pattes de fixation (montage létal alternatif unquivalent)
O G uide d'installation pour un panneau de porte pleinement intégré
P C o r d on d'alimentation
Q C l e (taille 13)

• Selon le modele de votre lave-vaisselle. Également disponible auprès du service client.

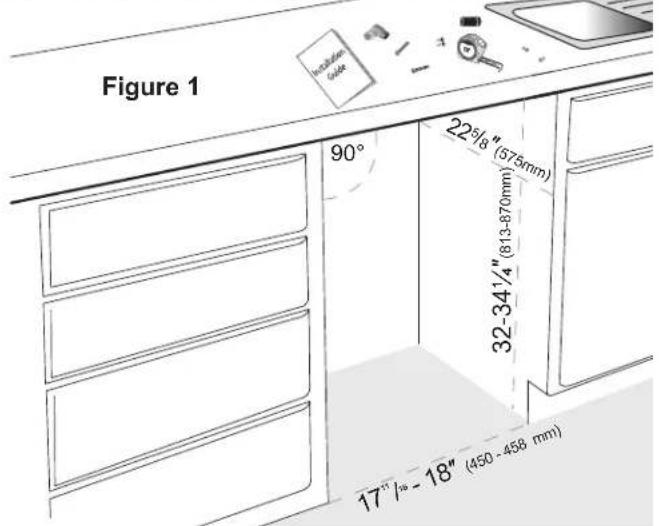

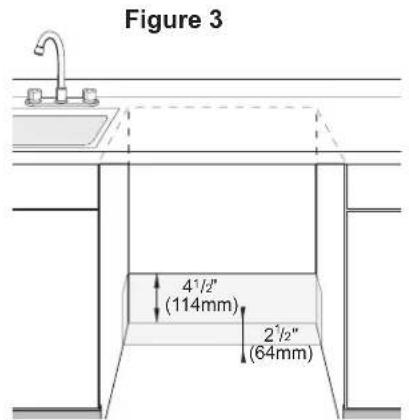

Exigences d'encastrement

AVERTISSEMENT

Évitez les brûlures ou les risques de secousse électricque! S'assurer que l'alimentation d'eau et l'alimentation électricque sont mises à l'arrêt avant toute installation ou réparation.

REMARQUE: ce lave-vaiselle est concu pour etre encastre sous un comptoir et entre deux armoires adjacentes standard d'une cuisine résidentielle.

Choisir un emplacement aussi presque que possible de l'évier afin que les tuyaux d'alimentation et d'évacuation d'eau soient facilement accessibles. Pour un fonctionnement adéquat du lave-vaisse et un aspect esthétique/agréable, vérifier que l'encadrement est d'équerre et qu'il a les dimensions indiquées sur la Figure 1 ci-dessous.

REMARQUE: si la largeur de l'ouverture de votre lavevaisselle est supérieure à >18 po (458mm) utilisez les méthodes de MONTAGE PARLE DESSUS. ISI la largeur de l'ouverture de votre lave-vaisselle est inférieure à 18" po (458mm) utilisez la méthode de MON-TAGE LATERAL.

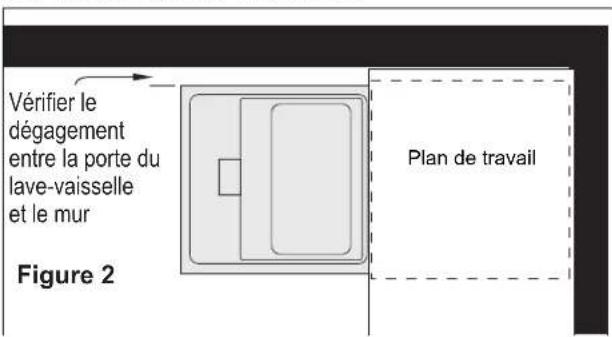

Si le lave-vaisse doit être installé dans un coin de la pierce, s'assurer qu'il y a un dégagement suffisant pour ouvrir la porte. Voir la Figure 2 ci-dessous.

AVERTISSEMENT

Évitez les risques de décharge électrique et d'incendie. Les cables electrométriques et les tuyaux d'alimentation d'eau ne doivent pas entraire en contact les uns avec les autres.

Après avoir trouvez l'emplacement adequat pour installer votre nouveau lave-vaisselle, vous devez prévoir les ouvertures nécessaires pour permettre le passage des conduites d'eau, d'évacuation et d'électricité. Pour éviter toute interférence lors de l'installation du lave-vaisselle dans l'armoire, désposer les ouvertures compte tenu des dimensions indiquées sur la Figure 3 ci-dessous.

Ouvertures requises :

1 1/2" (38 mm) diameter- Passage du boîtier de les conduites d'alimentation à travers une armoire adjacente. Si l'ouverture est percée dans du bois, poncer les rebords du trou. Si l'ouverture est percée dans du métal, couvercle avec la gaine de protection flexible pour fil électrique (I).

REMARQUE: si les raccordements d'arrivee d'électricité, d'alimentation d'eau et de vidange se trouvent tous dans la meme armoire, une ouverture de 4^3 / 4'' × 2^3 / 8'' (120 x 60mm) est su isante pour receivevoir les trois.

4^ × 2^ (100 x 50mm) - Passage du tuyau d'alimentation d'eau compris vers l'alimentation d'eau

1 / 4'' (32mm) diameter - Passage du tuyau de vidange du lavevaisselle vers le raccordement de vidange

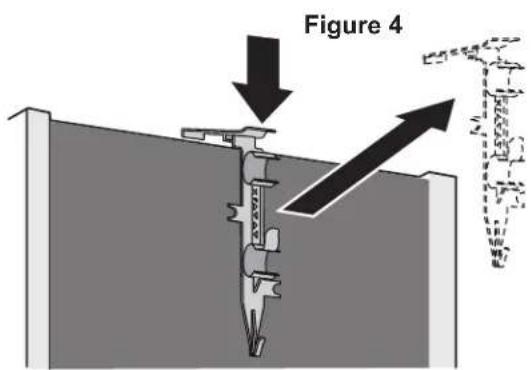

Avant d'encastrer le lave-vaisse dans l'armoire,steroler le collier de serrage à l'arriere du lave-vaisse comme indique (Figure 4).Le collier de serrage peut etre utilise ulterieurement pour maintainir le tuyau de vidange en place (Figure 7).

AVERTISSEMENT

Évitez les risques de décharge électrique!

Ne pas tenter d'intervenir sur un circuit sous tension.
Vous risquez autrement des blessures graves, voir la mort. Seuls lesElectriciens qualifiés doivent effectuer des travaux sur l'installation électrique. Ne pas tenter d'intervenir sur le circuit électrique du lave-vaiselle à moins d'être certain que celui-ci est hors tension. Pour éviter toute blessure eventuelle ou dommage à la propriété, il faut veiller à ce que le lave-vaiselle soit installé ou enlevé afin de réduire la probabilité d'endommager le cordon d'alimentation.

Une mauvaise connexion du conducteur de mise à la terre de l'équipement peut entraîner un risque d'électrocution. Vérifiez auprès d'un electricien ou d'un technicien qualifié si vous n'êtes pas sur que l'appareil soit correctement mis à la terre.

NE modifiez PAS la fiche fournie avec l'appareil; si elle nerette pas dans la prise, faites installer une prise appropriée par un electricien qualifié.

Évitez les risques d'incendie!

Assurez-vous que les travaux électriques sont correctement installés et vérifiés par desElectriciens qualifiés.

S'assurer que les branchements électriques sont bien serrés. S'assurer que tous les branchements électriques sont bien faits.

Des raccordements électriques desserrés ou mal installés peuvent entrainer une surchauffe!

Respectez les précautions suivantes pour éviter les risques d'incendie.

Prises murales :

Uniquement le cable d'alimentation fourni pour brancher l'appareil dans une prise murale.

N'attachez pas de cable d'extension, un autre type de cable modifie ou un adaptateur avec cet apparéil.

ÉVITEZ de fendre ou de trancher le cable d'alimentation.

ÉVITEZ de modifier le cable d'alimentation d'une façon quelconque.

Connexions filaires permanentes (en plus des avertissements precedents):

Utilisez uniquement le cable d'alimentation de la boite de jonction, vendue en tant que troussé d'accessoire #SMZPCJBIUC.

Lisez attentivement les instructions d'installation du bornier.

Ne retirez, ne modifiez et ne contournez pas le bornier.

Alimentation électrique

Le client a la responsabilité de vérifier que l'installation électrique du lave-vaisselle est conforme à tous les codes et ordonnances électriques nationaux et locaux. Le lave-vaisselle a étéçu pour fonctionner avec une alimentation électrique en courant alternatively de 120 volts, 60 Hz, connectée à un circuit électrique correctement mis à la terre,çu pour les lave-vaisselle, avec protection par fusible ou disjoncteur d'une puissance de 15-20 ampères.

\section*{Caracteristiques électriques du lave-vaisselle}

VoltsH	ertzAmperesWatts
12060		12
1,450 (max)

Instructions de mise à la terre

Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de chic électrique en fournissant un chemin de moindre résistance au courant électrique. Cet apparéil est équipé d'un cordon avec un conducteur de mise à la terre de l'équipement et une fiche de mise à la terre. La fiche doit être branchée dans une prise appropriée qui est installée et mise à la terre conformément à tous les codes et règlements locaux.

S'assurer que le lave-vaiselle est relié à une masse ajustée conformément à tous les codes locaux, et en l'absence de code local, au CODE NATIONAL D'ÉLECTRICITE aux États-Unis ou au CODE D'ÉLECTRICITE DU CANADA, C22.1, première édition au Canada, ainsi qu'aux codes provinciaux, d'état ou municipaux qui s'appliquent.

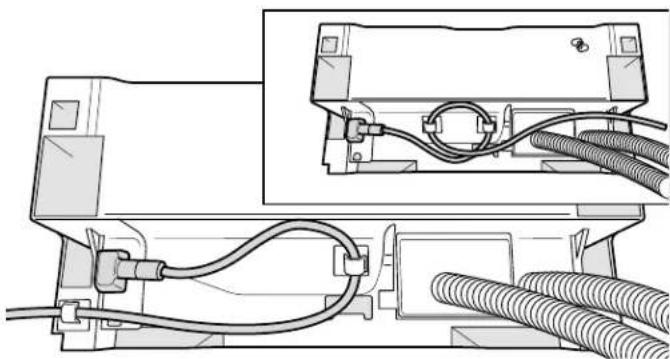

Remarque: Installations utilisant ilaires permanentes

Le modele de bornier accessoire / boite de jonction, SMZPCJB1UC, concu pour une connexion filaire permanente, n'est pas inclus, mais peut etre commande aupres du service clientele en composant le 1-800-944-2904. Suivez les instructions fournies avec le kit.

Figure 5

• Placez clips cordon de colle de (fourni dans le kit d'installation) comme indiqué sur la figure ci-dessus et de la puissance de l'itinéraire cordon à travers le clip. Brancher l'extrémité du cordon d'alimentation à l'arrière du lave-vaisse tel qu'illustré.
• La prise du cordon d'alimentation doit être située dans une armoire ou un mur adjacent à l'armoire du lave-vaiselle. Ne branche pas le lave-vaiselle avant que toutes les étapes d'installation soient terminées.

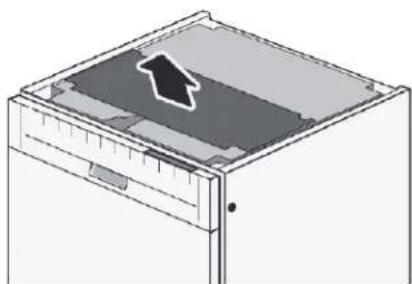

Sur certains modèles, il convient d'enlever le tablier de caoutchouc sur la partie supérieure du lave-vaisse et de leMETRE en RESERVE pour un usage ultérieur. Figure 6.

Figure 6

Raccordements d'arrivée d'eau

Alimentation d'eau chaude

Le chauffe-eau doit être régle de façon à ce que l'eau qui alimentée le lave-vaisselle soit chauffée à une température approximative de 120^ F (49^ C). Si la température de l'eau est trop élevé, elle diminue l'efficacité du détergent. Si la température de l'eau est trop BASSE, la durée de lavage sera plus longue. La pression d'alimentation d'eau chaude doit être comprise entre 15 et 145 psi (1 et 10 bars).

REMARQUE:

• En cas d'utilisation d'un joint de soudure au lieu d'un raccord à compression, s'assurer que toutes les soudures sont faites avant de brancher le tuyau d'alimentation d'eau sur le lave-vaiselle.
  S'assurer que la conduite d'eau n'est ni piée ni tordue afin d'éviter toute obstruction de l'écoulement de l'eau.
• Toujours utiliser les joints appropriés pour effectuer les raccordements sanitaires.
• Avant de brancher le tuyau d'alimentation d'eau sur le lave-vaiselle, faire couler l'eau de la conduite d'arrivée pendant environ 5 minutes pour éliminer les corps étrangers.
• Une fois les raccordements terminés, ouvrir l'alimentation d'eau et vérifier s'il y a des fuites.

A VERTISSEMENT

Évitez les brûlures ou les risques de secousse électrique! Ne pas tenter de travailler sur une conduite d'eau chaude chargee. De graves blessures pourraient survenir. Seuls les plombiers qualifiés doivent effectuer des travaux sur la tuyauterie.

Ne tentez pas d'intervenir sur la tuyauterie d'alimentation d'eau chaude du lave-vaiselle tant que vous n'êtes pas certain que l'alimentation d'eau chaude est coupée.

CAUTION

Les températures nécessaires pour souder et exsuder peuvent endommager le lave-vaiselle. Si la tuyauterie a besoin d'une soudure ou d'une exsudation, maintainir la source de chaleur à 6 pouces (152,4 mm) minimum de distance du lave-vaiselle.

Robinet d'arrêt d'alimentation d'eau

Installer un robinet d'arrêt (non fourni) facilement accessible sur le tuyau d'alimentation d'eau chaude, comme indiqué sur la Figure 7. Toutes les connexions souduées doivent avoir été faites avant de brancher la conduite d'eau sur le lave-vaisselle.

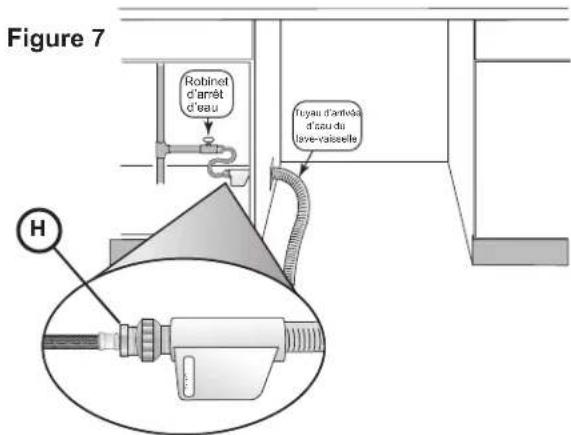

Raccordement de l'alimentation d'eau chaude

Vous trouvrez deux tuyaux en plastique ondule qui sortent de l'arriere du lave-vaisselle. Le plus gros tuyau, doté d'un raccord en laiton à l'extrémité, est le tuyau d'alimentation d'eau qui est relié au lave-vaisselle (l'autre est le tuyau de vidange du lave-vaisselle). Vous aurez besoin d'une ouverture de 3 po x 1^3/4 po (76 × 45mm) pratiquée dans l'armoire pour pouvoir acheminer le tuyau d'alimentation d'eau du lave-vaisselle vers le robinet d'arrêt.

Pour raccorder l'alimentation d'eau chaude :

1. Brancher le raccord d'adaptateur (H) d'alimentation d'eau, qui se trouve dans le sachet contenant les pieces, sur le tuyau d'alimentation du lave-vaiselle. Ce raccord ne nécessite pas l'emploi d'un ruban d'étanchéité en Téflon.
2. Faire passer la conduite d'eau du lave-vaisselle dotée de l'adaptateur à travers l'ouverture en direction du robinet d'arrêt d'eau. S'assurer que le tuyau situé derrière le lave-vaisselle n'est ni pié ni tordu.
3. Brancher le conduit d'eau du lave-vaisselle doté de l'adaptateur sur le robinet d'arrêt d'eau. Pour effectuer ce branchement, vous devez utiliser un conduit d'eau pour lave-vaisselle homologué avec les raccords ajustats. Toutjours utiliser les joints appropriés pour effectuer les raccordements sanitaires.

REMARQUE: l'extrémité du tuyau d'alimentation du lavevaisselle est lourde et doit être supportée. Il convient de déposer l'extrémité du tuyau sur le plancher de l'armoire comme indiquésur la Figure 7.

1. Une fois tous les raccordements effectuels, ouvrir le robinet d'eau chaude et vérifier s'il y a des fuites.

Raccordements d'évacuation

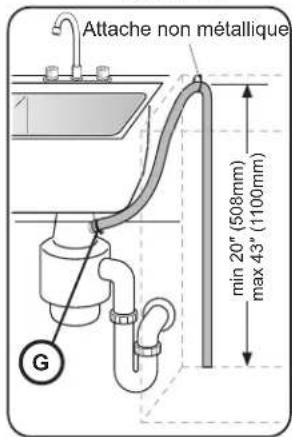

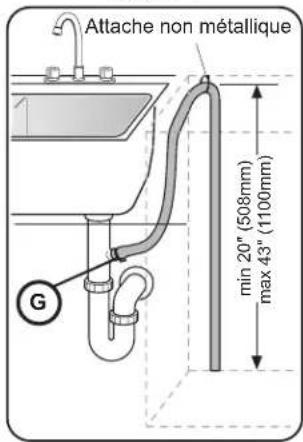

Le tuyau de vidange du lave-vaisselle peut être branché sur la tuyauterie d'évacuation résidentielle ou in-situ de l'une des quatre manières suivantes. Vous aurez besoin d'une ouverture de 1^1/4 po de diamètre pratiquée dans l'armoire pour faire passer le tuyau de vidange.

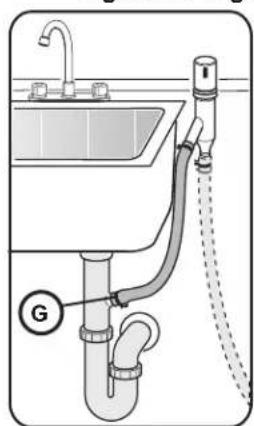

1 Directement sur le raccordement de vidange de lavevaisselle sous I'evier, comme I'indique la Figure 9.

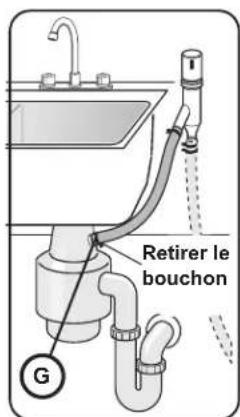

2 Directement sur le raccordement de vidange de lavevaisselle d'un broyeur de déchets, comme l'indique

la Figure 10.

3 Sur le raccordement de vidange de lave-vaisselle sous l'évier via un dispositif de coupure anti-retour comme l'indique la Figure 11.
4 Sur le raccordement de vidange de lave-vaisselle d'un broyeur via un dispositif de coupure anti-retour, comme l'indique la Figure 12.

REMARQUE:

• Si la réglementation locale exige un dispositif de coupure anti-retour, en installer un conformément aux instructions du fabricant.

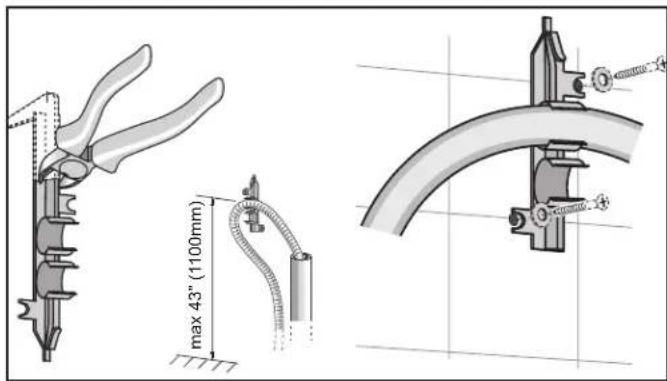

  Si le tuyau de vidange du lave-vaisselle doit etre branché sur le raccordement de vidange de lave-vaisselle d'un broyeur a déchets,retirer le bouchon du raccordement de vidange de lave-vaisselle du broyeur.
  Le tuyau de vidange du lave-vaisselle doit etre solidement fixe en un point sur sa longueur a 20 pouces au-dessus du plancher de I'armoire.
  La longueur du tuyau de vidange peut etre augmentee si necessaire. La longueur maximale du tuyau de vidange, y compris le flexible relié au dispositif de coupure anti-retour, est de 150 pouces. Figure 8

Figure 9

Figure 10

Figure 11 Figure 12

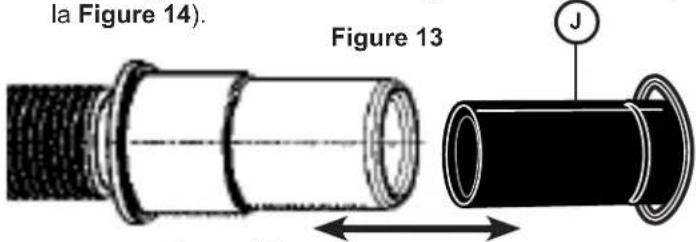

Installation de I'adaptateur de tuyau de vidange en caoutchouc

Pour un port large, utiliser le tuyau d'évacuation tel qu'il est.

1. Pour un port plus petit, insérer l'adaptateur de tuyau de vidange en caoutchouc sur l'extrémité du tuyau d'évacuation.
2. Utiliser la bride à ressort de l'adaptateur (J) de tuyau de vidange en caoutchouc qui se trouve dans le nécesses-saire d'installation du lave-vaiselle (ne pas utiliser des pieces de substitution).
3. Introduire le tuyau de vidange du lave-vaiselle dans I'extremite du tuyau d'évacuation (voir la Figure 13). Veiller à bien enforcer le tuyau de vidange.
4. Utiliser la bride fournie pour fixer l'adaptateur de tuyau de vidange en caoutchouc à la tuyauterie résidentielle (voir la Figure 14).

Figure 14

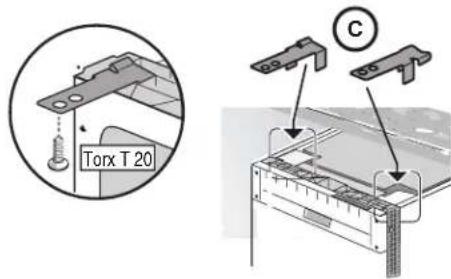

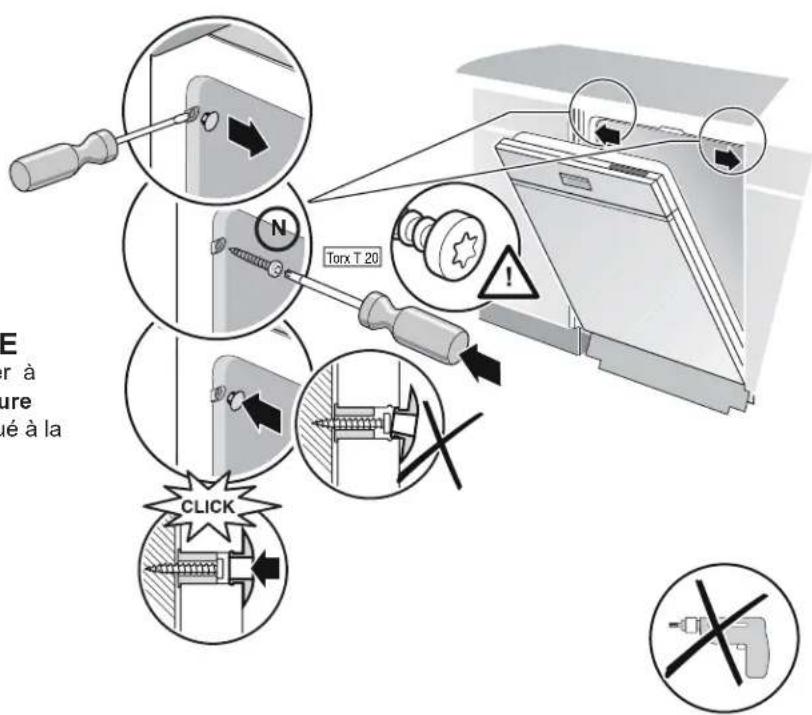

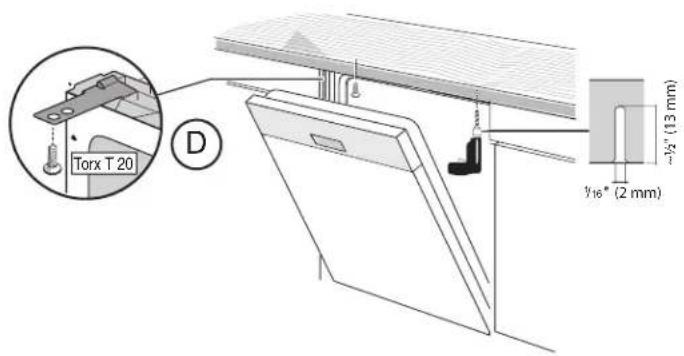

Installation des pattes de fixation

CAUTION

Avant d'installer les pattes de fixation pour comptoir, déterminer qu'elle méthode sécuritaire doit être utilisée pour installer le lave-vaisselle dans son encastrement. Une fois les pattes de fixation installées sur le lave-vaisselle, il sera difficile de lesPTRirer sans les abimer ainsi que le lave-vaisselle.

Le lave-vaisse peut etre installedans I'encastrement de facon securitaire de trois facons:

REMARQUE: si la largeur de l'ouverture de votre lave-vais-selle est supérieure à >18 po (458mm) utilisez les méthodes de MONTAGE PAR LE DESSUS.

Si la largeur de l'ouverture de votre lave-vaiselle est inférieure à 18 po (458mm) utilisez la methode de MONTAGE LATERAL

Le montage par le dessus est utilisé pour les comptoirs en bois ou autres matériaux facies à percer. Orienter les pattes de fixation comme l'indique la Figure 15 et placer les deux petites languettes des pattes de fixation sur les deux orifices sur les coins avant du lave-vaisselle. Enconcer les pattes de fixation vers le bas avec fermete pour introduire les languettes dans les orifices.

La méthode de montage l'italé est utilisé pour les comptoirs en marbre, granite ou autres matériaux très durs difficiles à pincer. Aussi, la méthode de montage l'italé est (pour les ouvertures inférieures à 18 po (458 mm). Introduire un répartiteur de poussée pour montage l'italé (Piece M) de chaque côte comme l'indique la Figure 16.

Figure 15
Montage par le dessus

Figure 16
Montage létalé

AVERTISSEMENT

Éviter les dangers de basculement.

Ne pas utiliser le lave-vaisselle tant que l'installation n'est pas complètement terminée. Pour ouvrir la porte d'un lave-vaisselle dont l'installation n'est pas terminée, agir avec prudence et en soutenant la partie arrière de l'appareil. Le non respect de cet averissement risque d'entrainer de graves blessures.

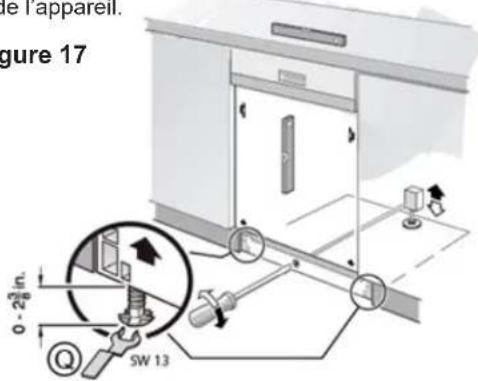

MISE A NIVEAU DU LAVE-VAISSELLE

L'appareil est maintainant pret à être encastré dans l'ouverture de l'armoire. Protéger la surface du sol pour éviter les rayures et faire glisser le lava-vaisselle à l'intérieur de l'armoire avec prudence S'assurer que les tuyaux et cordons situés à l'arrière de l'appareil ne sont ni entremelés ni plies lors de l'encastrement de l'appareil. Veiller àmettre l'appareil en place avant de relever les vérins de calage. Mettez le lava-vaisselle de niveau à l'horizontal en tournant les vérins dans le sens des aiguilles d'une montre pour relever l'avant de l'appareil ou en sens inverse des aiguilles d'une montre pour l'abaisser. Mettre le lava-vaisselle de niveau à la verticale en tournant la vis centrale pour soulever ou abaisser l'arrière de l'appareil.

Figure 17

POSE SÉCURITAIRE DU LAVE-VAISSELLE

Centrer le lave-vaiselle sur l'ouverture avant de le fixer à l'armoire ou au comptoir de cuisine comme indiqué à la Figure 18. Enlever le panier de coutellerie supérieur comme indiqué à la Figure 19^*

Figure 19

Insérer les vis de montage dans les trous des pattes de fixation et serrer comme indiqué pour le Montage par le dessus (Figure 20), le Montage l'etal (Figure 21).

Figure 20
Figure 21

* Selon le modele.

Fixation du panneau de plinthe

Votre lave-vaisselle est livre avec un panneau de plinthe qui se compose de trois pieces (certains modèles) pour permettre de régler la hauteur de l'appareil.

1. Positionner tout d'abord le panneau de plinthe (partie de E) à fentes arrrière sur le lave-vaiselle. Le laisser reposer sur le sol.
2. Positionner le panneau de plinthe (partie de E) homologue sur le dessus du panneau de plinthe arrriere en laissant le rebord incline reposer contre le rebord correspondant du lave-vaiselle.
3. Insérer les deux vis noires (comprises) dans les trouss prévus sur le panneau de plinthe et les visser. Utiliser les vis fournies afin d'eviter d'endommager le lave-vaisse. Voir la Figure 22.
4. Pour les modèles dotés d'un panneau de plinthe extérieur (3ème piece), faire glisser les pattes (K) fournies dans les fentes du panneau que vous venez de monter.

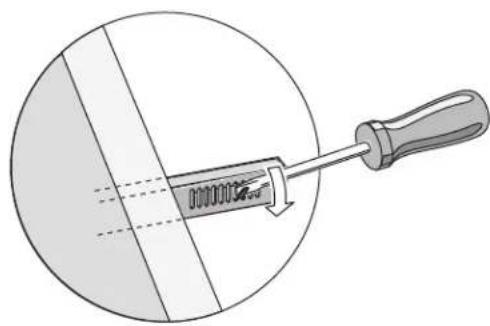

5. Une fois la position correcte d'une patte de fixation établie, restirer la patte et plier la languette en métal. Voir la Figure 23. Ceci permet de veiller à ce que le panneau de plinthe ne glisse pas plus loin que nécessaire.
6. Insérer de nouveau les pattes de fixation.
7. Fixer le panneau de plinthe extérieur (L) sur les pattes de fixation et visser les vis (F) fournies pourmettre le panneau en place.

Figure 22

Figure 23

Service après-vente

Votre lave-vaisselle ne nécessiteaucun entretien particulier autre que celui décrit dans la section « Nettoyage et entretien » du Guide d'Utilisation et d'Entretien. Si vous avez des problèmes avec votre lave-vaisselle, avant d'appeler un service d'entretien et de réparation, consultez la section d'autoa-assistance de votre guide. Si un dépannage s'avéré nécessaire, communiquez avec votre marchant ou avec l'installateur ou adressez-vous à un centre de service agréé.

Ne pas tenter d'effectuer soi-même une réparation sur l'appareil. Toute réparation effectuée par du personnel non agrée peut entraîner l'annulation de la garantie. Si vous avez un problème avec votre lave-vaisselle et n'êtes pas satisfait de la prestation de service qui vous a été offerte, veuilles effectuer les étapes suivantes (dans l'ordre indiqué ci-après) jusqu'à ce que le problème soit résolu à votre entière satisfaction :

1. Communiquez avec votre installer ou avec le prestataire de service agreé de votre localité.
2. Envoyez-nous un courriel. Pour des instructions, se reporter au Manuel d'utilisation et d'entretien.
3. Écrivez-nous à l'adresse ci-dessous :

1. Appelez le service après-vente au numero fourni : 1-800-944-2904

Assurez-vous d'inclure (si vous écrieve) ou d'avoir à votre disposition (si vous téléphonez) les informations suivantes :

Le numero de modulo
Le numéro de série
La date d'achat d'origine
La date à laquelle le problème s'est produit
- Une explication du problème
- Le nombre de téléphone où vous pouvez être joint dans la journée.

Veuillez faire une copie de votre facture et la conserver avec ce guide. Le client doit fournir une preuve d'achat pour bénéficier du service de garantie.
