MODE D'EMPLOI KNT4FD18S ELECTROLUX

EN Fridge Freezer User Manual 2 FR Réfrigérateur/congélateur Notice d'utilisation 23 DE Kühl - Gefrierschrank Benutzerinformation 47 ES Frigorífico-congelador Manual de instrucciones 71CONTENTS

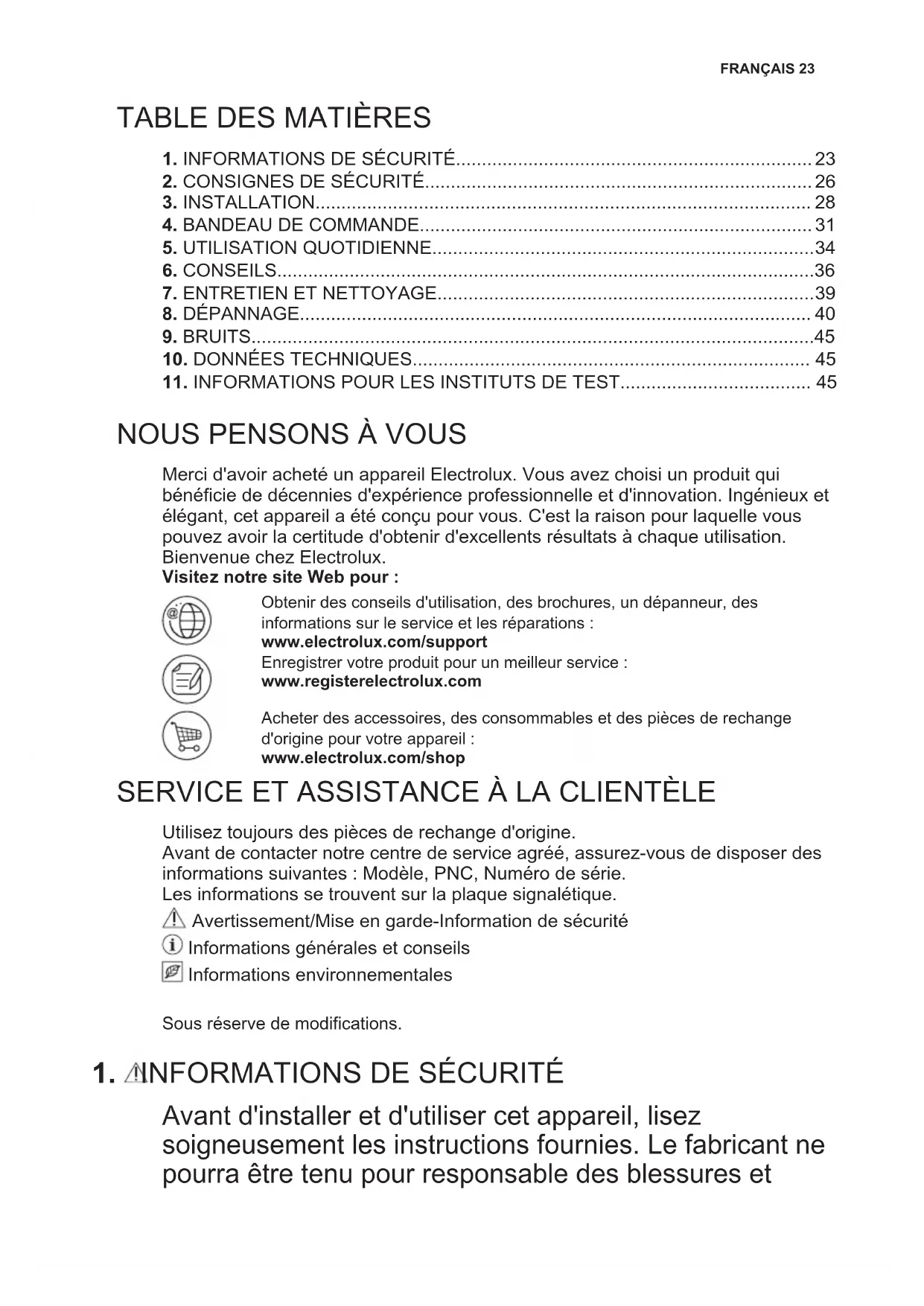

Merci d'avoir acheté un appareil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, cet appareil a été conçu pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation. Bienvenue chez Electrolux. Visitez notre site Web pour : Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations : www.electrolux.com/support Enregistrer votre produit pour un meilleur service : www.registerelectrolux.com Acheter des accessoires, des consommables et des pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

Utilisez toujours des pièces de rechange d'origine. Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, Numéro de série. Les informations se trouvent sur la plaque signalétique. Avertissement/Mise en garde-Information de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications.

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et FRANÇAIS 23dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils comprennent les risques encourus.

• Les enfants de 3 à 8 ans peuvent charger et décharger l’appareil à condition qu’ils aient reçu des instructions appropriées.

• Cet appareil peut être utilisé par des personnes souffrant de handicaps très importants et complexes à conditions qu’elles aient reçu des instructions appropriées.

• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Ne laissez pas les enfants jouer avec l'appareil.

• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

1.2 Sécurité générale

• Cet appareil est conçu pour un usage domestique et des applications équivalentes, notamment : – bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ; www.electrolux.com24– l'utilisation par les clients des hôtels, motels, des environnements du type chambres d’hôtes et autres environnements à caractère résidentiel.

• Pour éviter la contamination des aliments, respectez les instructions suivantes : – n’ouvrez pas la porte pendant de longues durées ; – nettoyez régulièrement les surfaces pouvant être en contact avec les aliments et les systèmes d’évacuation accessibles ; – conservez la viande et le poisson crus dans des récipients appropriés dans le réfrigérateur, afin qu’ils ne soient pas en contact ou ne coulent pas sur d’autres aliments.

• AVERTISSEMENT : Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués.

• AVERTISSEMENT : N’utilisez aucun dispositif mécanique ou autre moyen pour accélérer le processus de dégivrage, hormis ceux recommandés par le fabricant.

• AVERTISSEMENT : N'endommagez pas le circuit de réfrigération.

• AVERTISSEMENT : N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des détergents neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Si l’appareil est vide pendant une longue durée, éteignez-le, dégivrez-le, nettoyez-le, séchez-le et laissez la porte ouverte pour empêcher le développement de moisissure dans l’appareil. FRANÇAIS 25• Ne conservez pas de substances explosives dans cet appareil, telles que des aérosols contenant un gaz propulseur inflammable.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente agréé ou des personnes aux qualifications similaires afin d'éviter tout danger.

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Pour des raisons de sécurité, n'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Assurez-vous que l'air circule autour de l'appareil.

• Lors de la première installation ou après avoir inversé la porte, attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.

• Avant toute opération sur l'appareil (par ex. inversion de la porte), débranchez la fiche de la prise de courant.

• N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson.

• N'exposez pas l'appareil à la pluie.

• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.

• N'installez pas l'appareil dans une pièce trop humide ou trop froide.

• Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

• L'appareil contient un sachet de dessiccateur. Ce n'est pas un jouet. Ce n'est pas un aliment. Jetez-le immédiatement.

2.2 Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution. AVERTISSEMENT! Lorsque vous installez l'appareil, assurez-vous que le câble d'alimentation n'est pas coincé ou endommagé. AVERTISSEMENT! N'utilisez pas d'adaptateurs multiprises ni de rallonges.

• L’appareil doit être relié à la terre.

• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l’alimentation secteur.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente agréé ou un électricien pour changer les composants électriques.

• Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur. www.electrolux.com26• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'incendie. L'appareil contient un gaz inflammable, l'isobutane (R600a), un gaz naturel ayant un niveau élevé de compatibilité environnementale. Veillez à ne pas endommager le circuit frigorifique contenant de l'isobutane.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant.

• Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.

• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.

• Ne placez jamais de boissons gazeuses dans le congélateur. Cela engendrerait une pression sur le récipient de la boisson.

• Ne stockez jamais de gaz ou de liquide inflammable dans l'appareil.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.

• Ne retirez pas et ne touchez pas les éléments du compartiment congélateur avec les mains mouillées ou humides.

• Ne recongelez jamais un aliment qui a été décongelé.

• Respectez les instructions de stockage figurant sur l'emballage des aliments surgelés.

• Emballez les aliments dans un emballage adapté au contact avec des aliments avant de les placer dans le compartiment congélateur.

2.4 Éclairage intérieur

AVERTISSEMENT! Risque d'électrocution !

• Concernant la/les lampe(s) à l’intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l’humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l’appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l’éclairage des pièces d’un logement.

2.5 Entretien et nettoyage

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié.

• Examinez régulièrement l'écoulement de l'appareil et si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil.

• Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine. FRANÇAIS 27• Veuillez noter qu’une autoréparation ou une réparation non professionnelle peuvent avoir des conséquences sur la sécurité et annuler la garantie.

• Les pièces de rechange suivantes seront disponibles pendant 7 ans après l’arrêt du modèle : thermostats, capteurs de température, cartes de circuits imprimés, sources lumineuses, poignées de porte, charnières de porte, plateaux et paniers. Veuillez noter que certaines de ces pièces de rechange ne sont disponibles qu’auprès de réparateurs professionnels et que toutes les pièces de rechange ne sont pas adaptées à tous les modèles.

• Les joints de portes seront disponibles pendant 10 ans après l’arrêt du modèle.

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation et mettez-le au rebut.

• Retirez la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

• Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone.

• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.

• N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. AVERTISSEMENT! Consultez les instructions d'installation pour installer votre appareil. AVERTISSEMENT! Fixez l’appareil conformément aux instructions d’installation pour éviter tout risque d’instabilité de l’appareil. www.electrolux.com283.1 Dimensions

90° Dimensions hors tout ¹ H1 mm 1772 W1 mm 548 D1 mm 549 ¹ hauteur, largeur et profondeur de l’appareil sans la poignée ni les pieds Espace requis en service ² H2 (A+B) mm 1816 W2 mm 548 D2 mm 551 A mm 1780 B mm 36 ² hauteur, largeur et profondeur de l’appareil avec la poignée, plus l’espace nécessaire pour la libre circulation de l’air de refroidissement Espace total requis en service ³ H3 (A+B) mm 1816 W3 mm 548 D3 mm 1071 ³ hauteur, largeur et profondeur de l’appareil avec la poignée, plus l’espace nécessaire pour la libre circulation de l’air de refroidissement, plus l’espace nécessaire pour autoriser l’ouverture de la porte à l’angle minimal permettant le retrait de tous les équipements internes FRANÇAIS 293.2 Localisation Pour garantir la meilleure fonctionnalité de l’appareil, vous ne devez pas installer l’appareil à proximité d’une source de chaleur (fours, poêles, radiateurs, cuisinières ou plaques de cuisson) ni dans un lieu exposé à la lumière directe du soleil. Assurez-vous que l’air peut circuler librement autour de l’arrière du meuble.

Cet appareil doit être installé dans un lieu sec et bien ventilé à l’intérieur. Cet appareil est destiné à être utilisé à une température ambiante comprise entre 10°C et 43°C. Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant le lieu d'installation de l'appareil, veuillez contacter le vendeur, notre service après-vente ou le centre de réparation agréé le plus proche. L'appareil doit pouvoir être débranché de l'alimentation électrique. C'est pourquoi la prise électrique doit être facilement accessible après l'installation.

3.4 Branchement électrique

• Avant de brancher l'appareil, assurez- vous que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles du réseau électrique domestique.

• L’appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un contact à cet effet. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé.

• Le fabricant décline toute responsabilité en cas de non-respect des consignes de sécurité ci-dessus.

• Cet appareil est conforme aux directives CEE.

3.5 Exigences en matière de

ventilation Veillez à garantir une circulation d'air suffisante à l'arrière de l'appareil. 5 cm min. 200 cm

ATTENTION! Consultez les instructions d’installation lors de l'installation.

3.6 Inversion du sens

d'ouverture de la porte Veuillez vous reporter au document séparé contenant des instructions sur l'installation et l’inversion du sens d’ouverture de la porte. ATTENTION! À chaque étape de réversibilité de la porte, protégez le sol pour éviter les rayures dues aux matériaux durs. www.electrolux.com304. BANDEAU DE COMMANDE

Touche d'augmentation de la température du congélateur

Touche de diminution de la température du congélateur

Touche d'augmentation de la température du réfrigérateur

Touche de diminution de la température du réfrigérateur

ON/OFF Pour modifier la tonalité prédéfinie des touches, appuyez simultanément sur la touche Mode et la touche de diminution de la température pendant plusieurs secondes. Ce changement est réversible.

Off min A B C D E F G I HJKL A. Voyant du compartiment réfrigérateur B. Indicateur de la minuterie /Indicateur de température C. ON/OFF indicateur D. FastCool Fonction E. Holiday Mode F. FastFreeze Fonction G. Indicateur de température H. Voyant du compartiment congélateur

1. Branchez la fiche électrique de

l'appareil à la prise de courant.

2. Appuyez sur la touche ON/OFF de

l'appareil si l'affichage est éteint. Les indicateurs de température indiquent la température programmée par défaut. Pour sélectionner une température différente, reportez-vous au paragraphe « Réglage de la température ». Si "dEMo" s'affiche, reportez-vous au chapitre « Dépannage ».

1. Appuyez sur la touche ON/OFF de

l'appareil pendant 3 secondes. L'affichage s'éteint.

2. Débranchez l'appareil

4.4 Réglage de la température

Réglez la température de l'appareil en appuyant sur les touches de température. La température réglée recommandée par défaut est :

• +4°C dans le réfrigérateur

• -18 °C dans le congélateur FRANÇAIS 31La plage de température peut varier entre -15 °C et -24 °C pour le congélateur et entre 2 °C et 8 °C pour le réfrigérateur. Les indicateurs de température affichent la température programmée. La température programmée sera atteinte sous 24 heures. Après une coupure de courant, la température programmée reste enregistrée.

4.5 Mise en fonctionnement du

réfrigérateur Pour allumer le réfrigérateur, il vous suffit d'appuyer sur la touche de réglage de la température du réfrigérateur. Pour allumer le réfrigérateur d'une autre façon :

1. Appuyez sur la touche Mode jusqu’à

ce que le symbole correspondant s’affiche. L'indicateur OFF du réfrigérateur clignote.

2. Appuyez sur OK pour confirmer.

L’indicateur du réfrigérateur OFF s’éteint et le compartiment du réfrigérateur est mis en marche. Pour sélectionner une température différente, reportez-vous au paragraphe « Réglage de la température ».

4.6 Mise à l'arrêt du

réfrigérateur Il est possible d’éteindre uniquement le compartiment du réfrigérateur en maintenant le congélateur allumé.

1. Appuyez sur Mode jusqu’à ce que

l’indicateur du compartiment du réfrigérateur apparaisse. L'indicateur OFF du réfrigérateur et le voyant du compartiment réfrigérateur clignotent. L'indicateur de température du réfrigérateur affiche des tirets.

2. Appuyez sur OK pour confirmer.

L’indicateur OFF du réfrigérateur est affiché et le compartiment du réfrigérateur est éteint.

4.7 FastCool Fonction

Si vous devez insérer une grosse quantité d'aliments chauds dans le compartiment du réfrigérateur, par exemple après avoir fait vos courses, nous conseillons d'activer la fonction FastCool pour refroidir plus rapidement les produits tout en évitant le réchauffement des autres aliments déjà présents dans le réfrigérateur.

1. Appuyez sur la touche Mode jusqu'à

ce que le symbole correspondant s'affiche. L'indicateur FastCool clignote.

2. Appuyez sur OK pour confirmer.

L'indicateur FastCool s'affiche. Le ventilateur s’active automatiquement pendant la durée de la fonction. La fonction s’arrête automatiquement au bout d’environ 6 heures. Vous pouvez désactiver la fonction FastCool avant sa fin automatique en répétant la procédure ou en sélectionnant une autre température du réfrigérateur.

Ce mode vous permet de conserver le compartiment du réfrigérateur vide pendant une longue période (par exemple des vacances) en réduisant la formation de mauvaises odeurs tandis que le compartiment du congélateur peut fonctionner normalement.

1. Appuyez sur la touche Mode jusqu'à

ce que le symbole correspondant s'affiche. L'indicateur Holiday clignote. L'indicateur de température indique la température programmée.

2. Appuyez sur OK pour confirmer.

L'indicateur Holiday s'affiche. Le mode se désactive lorsque vous sélectionnez une température différente. www.electrolux.com324.9 FastFreeze Fonction La fonction FastFreeze sert à effectuer une pré-congélation et une congélation rapide en séquence dans le compartiment du congélateur. Cette fonction accélère la congélation des aliments frais et protège en même temps les denrées déjà entreposées d'un réchauffement indésirable. Pour congeler des aliments frais, activez la fonction FastFreeze au moins 24 heures avant de placer les aliments pour effectuer une pré-congélation.

1. Pour activer cette fonction, appuyez

sur la touche Mode jusqu'à ce que le symbole correspondant s'affiche. L'indicateur FastFreeze clignote.

2. Appuyez sur la touche OK pour

confirmer. L'indicateur FastFreeze s'affiche. Cette fonction s'arrête automatiquement au bout de 52 heures. Vous pouvez désactiver la fonction FastFreeze avant sa fin automatique en répétant la procédure jusqu’à ce que l’indicateur FastFreeze s’éteigne ou en sélectionnant une autre température.

4.10 DYNAMICAIR Fonction

Le compartiment réfrigérateur est équipé d'un dispositif qui permet le refroidissement rapide des aliments et qui maintient une température plus homogène dans le compartiment. Cet appareil se met en marche manuellement ou automatiquement si nécessaire. Pour activer cette fonction :

1. Appuyez sur la touche Mode jusqu'à

ce que le symbole correspondant s'affiche. L'indicateur DYNAMICAIR clignote.

2. Appuyez sur la touche OK pour

confirmer. L'indicateur DYNAMICAIR s'affiche. Pour désactiver la fonction, répétez la procédure jusqu'à ce que le voyant DYNAMICAIR s'éteigne. Si la fonction est activée automatiquement, le voyant DYNAMICAIR reste éteint (reportez-vous à la section « Utilisation quotidienne »). L'activation de la fonction DYNAMICAIR augmente la consommation d'électricité. Le dispositif d’air dynamique s'arrête si la porte est ouverte et redémarre immédiatement après la fermeture de la porte.

4.11 ChildLock Fonction

Activez la fonction ChildLock pour verrouiller les touches et éviter toute opération accidentelle.

1. Appuyez sur la touche Mode jusqu’à

ce que le symbole correspondant s’affiche. L'indicateur ChildLock clignote.

2. Appuyez sur OK pour confirmer.

L'indicateur ChildLock s'affiche. Pour désactiver la fonction ChildLock, répétez la procédure jusqu'à ce que le voyant ChildLock s'éteigne.

4.12 DrinksChill Fonction

La fonction DrinksChill doit être utilisée pour le réglage d'une alarme sonore à une heure souhaitée, ce qui est utile, par exemple, lorsque l'on souhaite refroidir une préparation pendant un certain temps dans le cadre d'une recette de cuisine. Elle est également utile lorsque vous avez besoin d'un rappel pour ne pas oublier que vous avez placé des bouteilles ou des canettes dans le congélateur pour les refroidir rapidement.

1. Appuyez sur Mode jusqu’à ce que le

symbole correspondant s’affiche. L'indicateur DrinksChill clignote. Le minuteur indique pendant quelques secondes la valeur programmée (30 minutes).

2. Appuyez sur la touche de réglage de

la minuterie pour modifier la valeur programmée (de 1 à 90 minutes).

3. Appuyez sur OK pour confirmer.

L'indicateur DrinksChill s'affiche. Le minuteur se met à clignoter (min). FRANÇAIS 33Une fois la durée programmée écoulée, l’indicateur « 0 min » clignote et un signal sonore retentit. Appuyez sur la touche OK pour arrêter le signal sonore et désactiver la fonction. Pour désactiver la fonction, répétez la procédure jusqu'à ce que DrinksChill s'éteigne. Il est possible de modifier la durée à tout moment et avant la fin du décompte en appuyant sur la touche de diminution de la température et sur la touche d'augmentation de la température.

4.13 Alarme haute température

En cas d’augmentation de la température dans le compartiment du congélateur (par exemple en raison d’une coupure de courant antérieure), les voyants d’alarme et de température du congélateur clignotent et le son retentit. Pour désactiver l’alarme :

1. Appuyez sur une touche quelconque.

2. L'indicateur de température du

congélateur affiche pendant quelques secondes la température la plus élevée atteinte, puis l’afficheur indique à nouveau la température réglée. Le voyant d'alarme continue de clignoter jusqu'à ce que les conditions normales soient restaurées. Si vous n’appuyez sur aucune touche, le son se coupe automatiquement après environ une heure pour ne pas déranger.

4.14 Alarme de porte ouverte

Si la porte du réfrigérateur reste ouverte pendant environ 5 minutes, le son est activé et le voyant d’alarme clignote. L'alarme s'interrompt dès que vous fermez la porte. Lorsque l'alarme se déclenche, le son peut être désactivé en appuyant sur n'importe quelle touche. Si vous n’appuyez sur aucune touche, le son se coupe automatiquement après environ une heure pour ne pas déranger.

5. UTILISATION QUOTIDIENNE

5.1 Mise en place des

balconnets de la porte Selon la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

1. Soulevez doucement le balconnet

jusqu'à ce qu'il se détache.

2. Repositionnez-le selon les besoins.

Le modèle est équipé d'un bac de rangement réglable qui peut glisser latéralement.

5.2 Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières afin que les www.electrolux.com34clayettes puissent être positionnées comme vous le souhaitez. Cet appareil est également doté d'une clayette composée de deux parties. La partie avant de la clayette peut être rabattue et placée sous la seconde partie pour une meilleure utilisation de l'espace. Pour rabattre la clayette :

1. Sortez doucement la partie avant.

2. Faites-la glisser dans le rail inférieur,

sous la seconde moitié.

Ne modifiez pas l'emplacement de la clayette en verre située au-dessus du bac à légumes, afin de garantir une circulation d'air optimale.

Des bacs spéciaux sont présents dans la partie inférieure de l’appareil, adapté à la conservation des fruits et des légumes.

Le compartiment du réfrigérateur est équipé d'un dispositif qui permet le refroidissement rapide des aliments et qui maintient une température plus homogène dans le compartiment. Cet appareil se met en marche automatiquement si nécessaire. Vous pouvez également activer manuellement le dispositif si nécessaire (reportez-vous au chapitre « Fonction DYNAMICAIR »). Le ventilateur ne fonctionne que lorsque la porte est fermée.

5.5 Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des aliments frais et conserver longtemps des aliments congelés ou surgelés. Activez la fonction FastFreeze au moins 24 heures avant d'introduire des aliments frais à congeler dans le compartiment congélateur. Conservez les aliments frais répartis uniformément dans le troisième compartiment ou le troisième bac depuis le haut. La quantité maximale d’aliments pouvant être congelés, sans ajouter d'autres aliments frais pendant 24 heures, figure sur la plaque signalétique (étiquette située à l'intérieur de l'appareil). Une fois le processus de congélation terminé, l’appareil revient automatiquement au réglage de température précédent (voir « Fonction FastFreeze »).

5.6 Conservation des plats

surgelés Lors de la mise en service ou après un arrêt prolongé et avant d’introduire les produits dans le compartiment, laissez fonctionner l’appareil au moins 3 heures avec la fonction de FastFreeze activée. FRANÇAIS 35Les tiroirs du congélateur permettent de retrouver rapidement et facilement les aliments que vous recherchez. Si vous devez conserver une grande quantité d’aliments, retirez tous les tiroirs, excepté celui du bas qui doit rester en place pour assurer une bonne circulation de l’air. Les aliments ne doivent pas être placés à moins de 15 mm de la porte. ATTENTION! En cas de décongélation accidentelle causée par une coupure de courant par exemple, si la durée de la mise hors tension est supérieure à la valeur indiquée sur la plaque signalétique sous « Autonomie de fonctionnement », les aliments décongelés doivent être consommés rapidement ou cuits immédiatement avant d’être refroidis puis recongelés. Consultez le paragraphe « Alarme haute température ».

Avant d’être consommés, les aliments surgelés ou congelés peuvent être décongelés au réfrigérateur ou dans un sachet en plastique sous de l’eau froide. Cette opération dépend du temps disponible et du type d’aliments. Les petits morceaux peuvent même être cuits toujours congelés.

5.8 Fabrication de glaçons

Cet appareil est équipé d'un ou plusieurs bacs à glaçons. N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur.

1. Remplissez les bacs avec de l'eau.

2. Placez les bacs à glaçons dans le

compartiment congélateur.

6.1 Conseils d'économie

• Congélateur : La configuration interne de l’appareil est celle qui assure l’utilisation la plus efficace de l’énergie.

• Réfrigérateur : L’utilisation la plus efficace de l’énergie est assurée dans la configuration avec les tiroirs dans la partie inférieure de l’appareil et les clayettes réparties uniformément. La position des compartiments de porte n’affecte pas la consommation d’énergie.

• Évitez d'ouvrir fréquemment la porte et ne la laissez ouverte que le temps nécessaire.

• Congélateur : Plus le réglage de la température est bas, plus la consommation électrique est élevée.

• Réfrigérateur : Ne réglez pas une température trop élevée pour économiser l’énergie, sauf si cela est requis par les caractéristiques des aliments.

• Si la température ambiante est élevée et le thermostat est réglé sur une température basse avec l'appareil plein, il est possible que le compresseur fonctionne en continu, causant la formation de givre ou de glace sur l'évaporateur. Dans ce cas, réglez le thermostat sur une température supérieure pour permettre le dégivrage automatique et économiser ainsi l’énergie.

• Assurez une bonne ventilation. Ne couvrez pas les grilles ou les orifices de ventilation.

6.2 Conseils pour la

• Activez la fonction FastFreeze au moins 24 heures avant de placer les aliments à l’intérieur du compartiment du congélateur. www.electrolux.com36• Avant de congeler, emballez et fermez les aliments frais dans : papier aluminium, film ou sachets en plastique, récipients hermétiques avec couvercle.

• Pour une congélation et une décongélation plus efficaces, séparez les aliments en petites portions.

• Il est recommandé de mettre des étiquettes et des dates sur tous vos aliments congelés. Cela permettra d’identifier les aliments et de savoir quand ils peuvent être consommés avant leur détérioration.

• Les aliments doivent être frais lorsqu’ils sont congelés pour préserver leur qualité. En particulier, les fruits et les légumes doivent être congelés après leur récolte pour préserver tous leurs nutriments.

• Ne congelez pas des bouteilles ou des canettes avec des liquides, en particulier des boissons contenant du dioxyde de carbone : elles pourraient exploser pendant la congélation.

• N'introduisez pas d'aliments chauds dans le compartiment du congélateur. Laissez-les refroidir à température ambiante avant de les placer dans le compartiment.

• Pour éviter d'augmenter la température des aliments déjà surgelés, ne placez pas d'aliments frais non congelés directement à proximité. Placez les aliments à température ambiante dans la partie du compartiment du congélateur où il n’y a pas d’aliments congelés.

• Ne mangez pas les glaçons, les glaces à l'eau ou les bâtonnets glacés dès leur sortie du congélateur. Risque de gelure.

• Ne recongelez pas des aliments décongelés. Si les aliments sont décongelés, cuisez-les, laissez-les refroidir puis congelez-les.

6.3 Conseils sur le stockage

des aliments congelés

• Un bon réglage de température qui garantit la conservation des produits alimentaires congelés est une température inférieure ou égale à -18°C. Un réglage de température plus élevé à l’intérieur de l’appareil peut entraîner une durée de conservation plus courte.

• L’ensemble du compartiment du congélateur est adapté à la conservation de produits alimentaires congelés.

• Laissez suffisamment d’espace autour des aliments pour permettre à l’air de circuler librement.

• Pour une conservation adéquate, consultez l’étiquette de l’emballage des aliments pour connaître la durée de conservation des aliments.

• Il est important d’emballer les aliments de manière à empêcher l’eau, l’humidité ou la condensation de pénétrer à l’intérieur.

6.4 Conseils pour vos courses

• Assurez-vous que l’emballage n’est pas endommagé : les aliments pourraient être détériorés. Si l’emballage est gonflé ou mouillé, il n’a peut-être pas été conservé dans des conditions optimales et la décongélation a peut-être déjà commencé.

• Pour limiter le processus de décongélation, achetez les produits congelés à la fin de vos courses et transportez-les dans un sac isotherme.

• Placez les aliments congelés dans le congélateur immédiatement après être revenu de vos courses.

• Si les aliments sont décongelés même partiellement, ne les recongelez pas. Consommez-les dès que possible.

• Respectez la date d’expiration et les informations de conservation sur l’emballage. FRANÇAIS 376.5 Durée de conservation pour le compartiment du congélateur Type d'aliments Durée de conser‐ vation (mois) Pain 3 Fruits (sauf agrumes) 6 - 12 Légumes 8 - 10 Restes sans viande 1 - 2 Produits laitiers : Beurre Fromage à pâte molle (par exemple mozzarella) Fromage à pâte dure (par exemple parmesan, cheddar)

Fruits de mer : Poisson gras (par exemple saumon, maquereau) Poisson maigre (par exemple cabillaud, limande) Crevette Palourdes et moules sans coquille Poisson cuit

Viande : Volaille Bœuf Porc Agneau Saucisse Jambon Restes avec viande

6.6 Conseils pour la

réfrigération des aliments frais

• Un bon réglage de température qui garantit la conservation des aliments frais est une température inférieure ou égale à +4 °C. Un réglage de température plus élevé à l’intérieur de l’appareil peut entraîner une durée de conservation plus courte des aliments.

• Couvrez les aliments avec un emballage pour conserver leur fraîcheur et leur arôme.

• Utilisez toujours des récipients fermés pour les liquides et les aliments afin d’éviter les saveurs ou les odeurs dans le compartiment.

• Pour éviter la contamination croisée entre les aliments cuits et les aliments crus, couvrez les aliments cuits et séparez-les des aliments crus.

• Il est conseillé de décongeler les aliments à l’intérieur du réfrigérateur.

• N'insérez pas d'aliments chauds dans l’appareil. Assurez-vous qu’ils ont refroidi à température ambiante avant de les insérer.

• Pour éviter le gaspillage des aliments, le nouveau stock d’aliments doit toujours être placé derrière l’ancien.

6.7 Conseils pour la

réfrigération des aliments

• Viande (tous types) : emballez-la dans un emballage adapté et placez- la sur l'étagère en verre au-dessus du bac à légumes. Ne conservez la viande que 1 ou 2 jours au plus.

• Fruits et légumes : nettoyez soigneusement (retirez la terre) et placez-les dans un bac spécial (bac à légumes). www.electrolux.com38• Il est conseillé de ne pas conserver les fruits exotiques tels que les bananes, les mangues, les papayes, etc. dans le réfrigérateur.

• Les légumes tels que les tomates, les pommes de terre, les oignons et l’ail ne doivent pas être conservés dans le réfrigérateur.

• Beurre et fromage : placez-les dans le compartiment étanche à l'air ou enveloppez-les dans une feuille d'aluminium ou un sachet en polyéthylène, pour les tenir autant que possible à l'abri de l'air.

• Bouteilles : fermez-les avec un bouchon et placez-les sur le porte- bouteilles ou (s'il est installé) dans le balconnet à bouteilles de la porte.

• Afin d’accélérer le refroidissement des denrées, il est conseillé d’activer le ventilateur. L’activation du dispositif d’air dynamique permet une meilleure homogénéisation des températures internes.

• Consultez toujours la date d’expiration des produits pour savoir combien de temps les conserver.

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

7.1 Nettoyage de l’intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement. ATTENTION! N'utilisez jamais de détergents, de produits abrasifs, de nettoyants à base de chlore ou d'huile car ils pourraient endommager le revêtement. ATTENTION! Les pièces et accessoires de l'appareil ne doivent pas être lavés au lave-vaisselle.

7.2 Nettoyage périodique

L'appareil doit être nettoyé régulièrement :

1. Nettoyez l'intérieur et les accessoires

avec de l'eau tiède et du savon neutre.

2. Vérifiez régulièrement les joints de

porte et essuyez-les pour vous assurer qu'ils sont propres et ne contiennent pas de résidus.

3. Rincez et séchez soigneusement.

7.3 Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l’évaporateur du compartiment du réfrigérateur en utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil. Pour ce faire, utilisez la tige de nettoyage de la goulotte fournie avec l’appareil. FRANÇAIS 397.4 Dégivrage du congélateur ATTENTION! N’utilisez jamais d’outils métalliques tranchants pour gratter le givre de l’évaporateur car vous risqueriez de l’endommager. N’utilisez aucun dispositif mécanique ou moyen artificiel pour accélérer le processus de dégivrage hormis ceux recommandés par le fabricant. Environ 12 heures avant le dégivrage, mettez le thermostat sur une température inférieure afin d'assurer une réserve de froid suffisante en cas d’interruption du fonctionnement. Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm

1. Éteignez l'appareil ou débranchez la

fiche de la prise secteur.

2. Sortez les denrées congelées et

conservez-les dans un endroit frais. ATTENTION! Une élévation de la température des denrées congelées, pendant le dégivrage, peut réduire leur durée de conservation. Ne touchez pas les produits congelés avec les mains mouillées. Les mains peuvent geler sur les produits.

3. Laissez la porte ouverte. Protégez le

sol de l’eau de dégivrage avec un chiffon ou un récipient plat.

4. Le dégivrage peut être accéléré en

plaçant un récipient d’eau chaude dans le compartiment du congélateur. Retirez également les morceaux de glace au fur et à mesure qu’ils se détachent avant la fin du dégivrage.

5. Une fois le dégivrage terminé,

séchez bien l'intérieur.

6. Mettez l'appareil en marche et

7. Réglez le thermostat pour obtenir le

plus de froid possible et faites fonctionner l'appareil au moins 3 heures avec ce réglage. Vous pouvez remettre les denrées dans le compartiment congélateur uniquement à ce stade.

7.5 Période de non-utilisation

Si l'appareil n'est pas utilisé pendant une longue période, prenez les précautions suivantes :

1. Débranchez l'appareil de

l'alimentation électrique.

2. Retirez tous les aliments.

3. Dégivrez l'appareil.

4. Nettoyez l'appareil et tous les

5. Laissez les portes ouvertes pour

éviter la formation d'odeurs désagréables.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. www.electrolux.com408.1 Que faire si… Problème Cause possible Solution L'appareil ne fonctionne pas. L'appareil est éteint. Allumez l’appareil. La fiche du câble d'alimen‐ tation n'est pas correcte‐ ment insérée dans la prise de courant. Branchez correctement la fiche du câble d'alimenta‐ tion dans la prise de cou‐ rant. Il n’y a pas de tension dans la prise de courant. Branchez un autre appareil électrique à la prise de courant. Contactez un électricien qualifié. L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabili‐ té de l'appareil. Les signaux sonores ou vi‐ suels sont activés. L'appareil a été allumé ré‐ cemment. Consultez le paragraphe « Alarme porte ouverte » ou « Alarme haute tempé‐ rature ». La température à l'intérieur de l'appareil est trop éle‐ vée. Consultez le paragraphe « Alarme porte ouverte » ou « Alarme haute tempé‐ rature ». La porte est laissée ouver‐ te. Refermez la porte. Le compresseur fonctionne en permanence. Il y a une erreur dans le ré‐ glage de la température. Reportez-vous au chapitre « Bandeau de comman‐ de ». Trop de produits ont été in‐ troduits simultanément. Attendez quelques heures et vérifiez de nouveau la température. La température ambiante est trop élevée. Reportez-vous au chapitre « Installation ». Les aliments introduits dans l'appareil étaient trop chauds. Laissez refroidir les ali‐ ments à température am‐ biante avant de les mettre dans l'appareil. La porte n'est pas fermée correctement. Reportez-vous au paragra‐ phe « Fermeture de la por‐ te ». La fonction FastFreeze est activée Consultez le paragraphe « Fonction FastFreeze » La fonction FastCool est activée Consultez le paragraphe « Fonction FastCool » FRANÇAIS 41Problème Cause possible Solution Le compresseur ne démar‐ re pas immédiatement après avoir appuyé sur la touche « FastFreeze » ou « FastCool » ou après avoir changé la températu‐ re. Le compresseur démarre au bout d'un certain temps. Ce phénomène est normal, il ne s'agit pas d'une ano‐ malie. La porte n'est pas dans l'alignement ou touche la grille de ventilation. L’appareil n’est pas d'aplomb. Consultez les instructions d'installation. La porte est difficile à ou‐ vrir. Vous avez essayé de rou‐ vrir la porte immédiatement après l'avoir fermée. Attendez quelques secon‐ des après avoir fermé la porte pour la rouvrir. L'éclairage ne fonctionne pas. L'éclairage est en mode veille. Fermez puis ouvrez la por‐ te. L'éclairage est défectueux. Contactez le service après- vente agréé le plus proche. Il y a trop de givre et de glace. La porte n'est pas fermée correctement. Reportez-vous au paragra‐ phe « Fermeture de la por‐ te ». Le joint est déformé ou sa‐ le. Reportez-vous au paragra‐ phe « Fermeture de la por‐ te ». Les aliments ne sont pas correctement emballés. Emballez les produits de façon plus adaptée. Il y a une erreur dans le ré‐ glage de la température. Reportez-vous au chapitre « Bandeau de comman‐ de ». L'appareil est complète‐ ment chargé et réglé sur la température la plus basse. Augmentez la température. Reportez-vous au chapitre « Bandeau de comman‐ de ». La température réglée dans l’appareil est trop basse et la température ambiante est trop élevée. Augmentez la température. Reportez-vous au chapitre « Bandeau de comman‐ de ». De l'eau s'écoule sur la plaque arrière du réfrigéra‐ teur. Pendant le dégivrage auto‐ matique, le givre fond sur la plaque arrière. Ce phénomène est normal. Trop d'eau s'est conden‐ sée sur la paroi arrière du réfrigérateur. La porte a été ouverte trop fréquemment. N'ouvrez la porte qu'en cas de nécessité. www.electrolux.com42Problème Cause possible Solution La porte n'est pas entière‐ ment fermée. Assurez-vous que la porte est entièrement fermée. Les aliments conservés ne sont pas emballés. Enveloppez les aliments dans un emballage adapté avant de les ranger dans l'appareil. De l'eau s'écoule à l'inté‐ rieur du réfrigérateur. Des aliments empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les pro‐ duits ne touchent pas la plaque arrière. L'orifice d'évacuation de l'eau est obstrué. Nettoyez l'orifice d'évacua‐ tion de l'eau. De l'eau coule sur le sol. Le tuyau d'évacuation de l'eau de dégivrage n'est pas raccordé au bac d'éva‐ poration situé au-dessus du compresseur. Fixez le tuyau d'évacuation de l'eau de dégivrage au bac d'évaporation. Il est impossible de régler la température. La « fonction FastFreeze » ou la« fonction FastCool » est activée. Désactivez manuellement la « fonction FastFreeze » ou la« fonction FastCool », ou attendez que la fonction se désactive automatique‐ ment avant de régler la température. Reportez- vous au paragraphe « Fonction FastFreeze » ou« Fonction FastCool ». La température à l'intérieur de l'appareil est trop bas‐ se/élevée. La température n'est pas réglée correctement. Augmentez/réduisez la température. La porte n'est pas fermée correctement. Reportez-vous au paragra‐ phe « Fermeture de la por‐ te ». La température des pro‐ duits est trop élevée. Laissez les aliments refroi‐ dir à température ambiante avant de les placer dans l'appareil. Trop de produits ont été in‐ troduits simultanément. Introduisez moins de pro‐ duits en même temps. L'épaisseur de givre est supérieure à 4 - 5 mm. Dégivrez l'appareil. La porte a été ouverte trop souvent. N'ouvrez la porte qu'en cas de nécessité. La fonction FastFreeze est activée Consultez le paragraphe « Fonction FastFreeze » FRANÇAIS 43Problème Cause possible Solution La fonction FastCool est activée Consultez le paragraphe « Fonction FastCool » L'air froid ne circule pas dans l'appareil. Assurez-vous que de l'air froid circule dans l'appareil. Reportez-vous au chapitre « Conseils ». DEMO s'affiche sur le pan‐ neau. L'appareil est en mode dé‐ monstration. Maintenez la touche OK enfoncée pendant environ 10 secondes, jusqu'à ce qu'un long signal sonore retentisse et que l'afficha‐ ge s'éteigne pendant un court instant. Un symbole ou ou apparaît à la place des chiffres sur l'écran de tem‐ pérature. Problème de capteur de température. Contactez le service après- vente agréé le plus proche (le système de réfrigération continuera de maintenir les aliments au froid, mais le réglage de la température n'est pas possible). Si ces conseils n'apportent pas de solution à votre problème, veuillez consulter le service après-vente agréé le plus proche.

l'éclairage L'appareil est équipé d'un éclairage à LED longue durée. Le remplacement du dispositif d'éclairage doit uniquement être effectué par un technicien du service après-vente. Contactez votre service après-vente agréé.

8.3 Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte.

Consultez les instructions d'installation.

3. Si nécessaire, remplacez les joints

de porte défectueux. Contactez le service après-vente agréé. www.electrolux.com449. BRUITS SSSRRR! CLICK! HISSS! BRRR! BLUBB!

10. DONNÉES TECHNIQUES

Les informations techniques figurent sur la plaque signalétique sur le côté intérieur de l'appareil et sur l'étiquette énergétique. Le code QR présent sur l’étiquette énergétique fournie avec l’appareil contient un lien Web vers les informations relatives aux performances de l’appareil dans la base de données EPREL de l’UE. Conservez l’étiquette énergétique à titre de référence avec le manuel d’utilisation et tous les autres documents fournis avec cet appareil. Il est également possible de trouver les mêmes informations dans EPREL à l’aide du lien https://eprel.ec.europa.eu avec le nom du modèle et le numéro de produit se trouvant sur la plaque signalétique de l’appareil. Consultez le lien www.theenergylabel.eu pour obtenir des informations détaillées sur l’étiquette énergétique.

11. INFORMATIONS POUR LES INSTITUTS DE TEST

L’installation et la préparation de l’appareil pour une vérification EcoDesign doivent être conformes à la norme EN 62552. Les exigences de ventilation, les dimensions des évidements et les dégagements arrière minimum doivent correspondre aux indications du chapitre 3 de ce manuel d’utilisation. Veuillez contacter le fabricant pour de plus amples informations, notamment les plans de chargement. FRANÇAIS 4512. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. www.electrolux.com46INHALTSVERZEICHNIS
