| Type de produit | Radar arrière avec feu de vélo, accessoire de vélo |
| Marque | Garmin |
| Modèle | Varia RTL516 |
| Alimentation | Batterie rechargeable lithium-ion intégrée, charge via USB (5 h sur ordinateur, 3 h sur secteur) |
| Autonomie de la batterie (mode fixe) | Jusqu'à 9 heures |
| Autonomie de la batterie (mode veille) | Jusqu'à 3 mois |
| Portée de détection radar | Jusqu'à 140 mètres |
| Nombre de véhicules détectables | Jusqu'à 8 véhicules en approche |
| Plage de vitesse détectée | 10 à 160 km/h (6 à 99 mi/h) |
| Angle du faisceau radar | 40 degrés |
| Modes d'éclairage | Mode fixe uniquement (pas de clignotement lors de la détection) |
| Flux lumineux (mode fixe) | 5 lumens |
| Connectivité | ANT+ et Bluetooth |
| Appareils compatibles | Garmin Edge, montres Garmin (Forerunner, fénix, vivoactive), smartphone avec application Varia, écran radar Varia RDU |
| Résistance à l'eau | IPX7 (IEC 60529) |
| Plage de températures de fonctionnement | -20 à 50 °C (-4 à 122 °F) |
| Plage de températures de charge | 0 à 45 °C (32 à 113 °F) |
| Fréquences sans fil | 2,4 GHz et 24 GHz |
| Entretien et nettoyage | Rincer à l'eau courante, fermer le capuchon étanche après nettoyage, éviter les nettoyants chimiques |
| Pièces détachées et réparabilité | Courroies (joints toriques) de remplacement disponibles en EPDM |
| Informations générales | Notice d'utilisation disponible en PDF, mise à jour logicielle via Garmin Express ou appareil Edge |
FOIRE AUX QUESTIONS - Varia RTL516 GARMIN
Questions des utilisateurs sur Varia RTL516 GARMIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoire de vélo au format PDF gratuitement ! Retrouvez votre notice Varia RTL516 - GARMIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Varia RTL516 de la marque GARMIN.
MODE D'EMPLOI Varia RTL516 GARMIN
Manuel d'utilisation
© 2020 Garmin Ltd. ou ses filiales
Tous droits réservés. Conformément aux lois relatives au copyright en vigueur, toute reproduction du présent manuel, qu'elle soit partielle ou intégrale, sans l'autorisation préalable écrite de Garmin, est interdite. Garmin se réserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au contenu du présent manuel sans obligation d'en avertir quelque personne physique ou morale que ce soit. Consultez le site Web de Garmin à l'adresse www.garmin.com pour obtenir les dernières mises à jour, ainsi que des informations complémentaires concernant l'utilisation de ce produit.
Garmin, le logo Garmin, ANT+, Edge+, Forerunner+ et vivoactive+ sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux États-Unis et dans d'autres pays. Garmin Connect, Garmin Express, et Varia+ sont des marques commerciales de Garmin Ltd. ou de ses filiales. Ces marques commerciales ne peuvent pas être utilisées sans l'autorisation expresse de Garmin. La marque et les logos BLUETOOTH' sont la propriété de Bluetooth SIG, Inc., et leur utilisation par Garmin est soumise à une licence.
N/M: A04024
Des restrictions locales s'appliquent selon le pays d'utilisation. 010-02377-00 est approuvé pour une utilisation en France et au Royaume-Uni. 010-02378-00 est approuvé pour une utilisation en Allemagne.
Table des matières
Introduction. 1
Mise en route. 1
Conseils pour l'installation de l'appareil 1
Installation du support de fixation universel. 1
Présentation de l'appareil. 1
Voyant LED d'état du Varia RTL515/RTL516 2
Modes du feu arrière. 2
Extinction du feu arrière 2
Le Varia RTL515/RTL516 et votre Edge 1030... 2
Couplage du radar Varia avec votre Edge 1030. 2
Visualisation du radar sur votre appareil Edge 2
Alertes sonores signalant les véhicules en approche. 2
Affichage des widgets. 2
Personnalisation des paramètres de l'appareil Varia avec votre Edge 1030. 3
Personnalisation des paramètres d'alerte du radar avec votre Edge 1030. 3
Le Varia RTL515/RTL516 et l'application Varia. 3
Couplage du radar Varia avec votre smartphone 3
Affichage du radar dans l'application Varia. 4
Personnalisation des paramètres d'alerte de l'application Varia 4
Le Varia RTL515/RTL516 et votre écran de radar... 4
Présentation de l'appareil Varia RDU 4
Installation de l'appareil Varia RDU 4
Couplage du radar avec l'appareil RDU. 5
Mise sous tension de l'appareil Varia RDU. 5
Mise hors tension de l'appareil Varia RDU et extinction du radar 5
Autres appareils compatibles 5
Couplage du radar avec un appareil Edge compatible. 5
Couplage du radar avec une montre Garmin compatible. 5
Informations sur l'appareil. 5
Chargement de l'appareil. 5
Entretien du 6
Détection du radar 6
Caractéristiques techniques 6
Dépannage 6
Réinitialisation de l'appareil 6
Mise à jour du logiciel du radar avec votre appareil Edge...... 7
Mises à jour produit. 7
Le radar ne répond pas. 7
La détection radar ne fonctionne pas en intérieur. 7
Le radar ne s'allume pas. 7
Lampe LED d'état clignote en jaune 7
L'évoyant DEL d'état devient rouge lorsqu'appareil est en cours de chargement. 7
Le voyant LED d'état vire au rouge pendant la mise à jour du logiciel. 7
Le radar se déconnecte de l'appareil Edge 7
Le radar se déconnecte de l'application Varia. 8
Le radar se déconnecte de l'appareil Varia RDU. 8
Joints toriques de remplacement. 8
Informations complémentaires 8
Index 9
Avertissement
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit.
L'appareil peut faciliter le repos. Il ne vous dispense pas de faire preuve de vigilance et de bon sens. Faites attention à votre environnement et roulez toujours de la manière la plus sûre possible. Sinon, vous risquez un accident pouvant entraîner des blessures graves, voir mortelles.
Consultez toujours votre médecin avant de commencer ou de modifier tout programme d'exercice physique.
Mise en route
Veillez utiliser le radar arrière Varia Rearview Radar RTL515/RTL516 avec votre appareil Garmin compatible, un smartphone ou le Varia RDU (écran de radar). Cette section fournit un aperçu des tâches d’installation et de configuration.
- Chargez l'appareil (Chargement de l'appareil, page 5).
- Installez le support universel (Installation du support de fixation universel, page 1).
- Si vous utilisez un appareil Edge 1030, couplez les appareils entre eux (Le Varia RTL515/RTL516 et votre Edge 1030, page 2).
- Si vous utilisez votre smartphone, téléchargez l'application Garmin Varia sur votre smartphone, puis coupliez les appareils (Le Varia RTL515/RTL516 et l'application Varia, page 3).
- Si vous utilisez le Varia RDU, couplez les appareils (Le Varia RTL515/RTL516 et votre écran de radar, page 4).
- Si vous utilisez un autre appareil Garmin, couplez les appareils entre eux (Autres appareils compatibles, page 5).

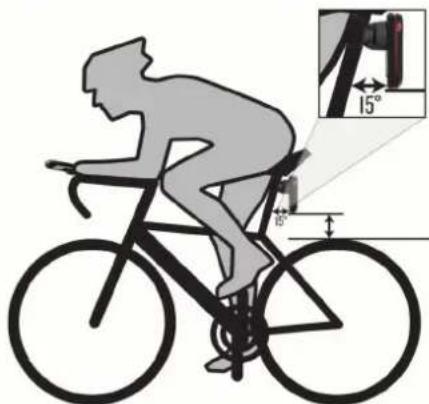

Conseils pour l'installation de l'appareil
Le radar arrière Varia Rearview Radar RTL515/RTL516 inclut un feu arrière et un micro-radar capable de détecter les véhicules qui s'approchent du vélo à une distance pouvant atteindre 140 mètres.
- Pour installer l'appareil, CHOISISEZ un endroit sur lequel n'entrave pas le bon fonctionnement de votre vélo. Montez l'appareil sur la tige le plus près possible de la selle pour que le feu soit le plus visible possible et que la détection du radar soit optimale.
REMARQUE: la surface de montage doit être verticale. Les supports sont conçus pour s'adapter à la plupart des selles, quel que soit l'angle.
- Installez l'appareil Varia RTL515/RTL516 sur la selle, à une hauteur comprise entre 250 mm et 1200 mm au-dessus de la route.
- Installez l'appareil correctement. L'appareil est dirigé vers l'arrière et placé perpendiculairement à la route.
- Vérifiez que rien n'obstrue le feu.
- Faites un essai en journée dans un environnement sûr.
Installation du support de fixation universel
1 Choisissez un tampon en caoutchouc suivant la forme de la tige de selle, puis placez-le au dos du support universel. 2 Placez le support universel sur la tige de selle.
3 Attachez solidement le support universel à l'aide d'une courroie ② 4 Alignez les languettes de l'arrière de l'appareil avec les encoches du support universel ③ 5 Appuyez légèrement sur l'appareil et faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.
Présentation de l'appareil
| ① Bouton de l'appareil | Appuyez pour changer de mode d'éclairage. Maintenez ce bouton,enforcé pendant 1 seconde pour allumer l'appareil et passer en mode actif. Maintenez ce bouton,enforcé pendant 2 secondes pour éteindre l'appareil. Maintenez ce bouton,enforcé pendant 8 secondes pour réinitialiser l'appareil. |
| ② Voyant LED d' état | Le voyant change de couleur selon le niveau de charge de la batterie, l'état de couplage et l'état de chargement. (Voyant LED d' état du Varia RTL515/RTL516, page 2) |
Voyant LED d'état du Varia RTL515/RTL516
| Etat duvoyant État | |
| Clignotement violet L'appareil est en mode couplage actif. | |
| Bleu - clignotement Le | mode intelligent est activé sur l'appareil.Vous pouvez le contrôle via un appareil VariaRDU coupé ou un appareil Garmin compatible. |
| Vert clignotant L'appareil est en cours de charge. | |
| Allumé vert L'appareil est totalément chargé. | |
| Rouge - clignotement Il | reste environ 60 minutes, ou moins, d'auto-nomie à votre appareil. |
| Rouge - fixe Une erreur est survenue. Essayez de redé-marrer l'appareil. | |
Modes du feu arrière
Vous pouvez basculer entre les modes du feu Varia RTL515 en appuyant sur le bouton de l'appareil.
| m ailten de cap | Intensité du feu | Comportement du flash par défaut | Comportement du flash lorsqu'un vehicule est en approche |
| FIXE (par défaut) | Élevée Aucun Le | feu clignote | |
| Peloton (en groupe) | Modérée Aucun Le | feu clignote | doucement |
| Flash nuit Élevée | Lent Le feu clignote | rapidement | |
| Flash jour Maxima | um Occasionnel Le | feu clignote | rapidement |
| Veille Aucun Aucun | n L'appareil ne | détekte pas les vehicules. |
Le Varia 516 n'a que le mode fixe et le feu ne clignote pas quand un véhicule approche. Vous pouvez activer le mode veille de l'appareil en appuyant sur le bouton de l'appareil.
Extinction du feu arrière
Maintenez le bouton de l'appareil enfoncé pendant 2 secondes.
Le varia rtl515/rtl516 et votre edge 1030
Voulez contrôler à distance votre radar et personnaliser les paramètres à l'aide de votre appareil Edge compatible. Cette section contient des instructions concernant l'appareil Edge 1030. D'autres appareils Edge compatibles contiennent des paramètres et des commandes similaires (Autres appareils compatibles, page 5).
Couplage du radar varia avec votre edge 1030
La première fois que vous connectez l'appareil Varia RTL515/RTL516 avec votre appareil Edge, vous devez coupler les deux appareils. Une fois ce couplage initial effectué, l'appareil Edge
se connecte automatiquement au radar quand vous commencez votre activité et que le radar est actif et à portée.
REMARQUE: le radar est compatible avec d'autres appareils. Garmin (Autres appareils compatibles, page 5).
1 Approchez l'appareil Edge à portée du capteur (3 m). REMARQUE: tenez-vous à au moins 10 m de tout autre capteur ANT+ pendant le couplage. 2 Allumez l'appareil Edge. 3 Sélectionnez > Capteurs > Ajouter le capteur > Tout recherche. 4 Éteignez l'appareil Varia RTL515/RTL516, puis maintenez le bouton de l'appareil enfoncé pendant 2 secondes pour passer en mode couplage. Le voyant LED d'état clignote en violet et le feu arrière s'allume. L'appareil reste en mode couplage pendant 5 minutes ou jusqu'à ce que vous appuyiez sur le bouton. 5 Sélectionnez votre capteur puis sélectionnez Ajouter.
Lorsque le capteur est couplé avec l'appareil Edge, le statut du capteur affiche Connecté. Les icônes de statut (radar) et (feu de vélo) s'allument dans la bannière supérieure de l'écran d'accueil.

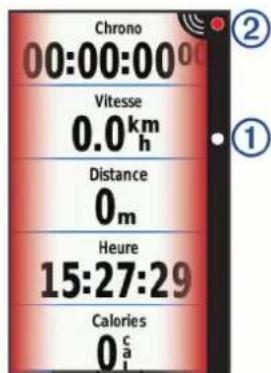

Visualisation du radar sur votre appareil edge
Allez vous entraîner.
Les informations de radar apparaissent sur l'écran de données actif.
Le voyant DEL de position du véhicule ① progresse dans la colonne à mesure qu'un véhicule se rapproche de vous. Le voyant DEL de niveau de menace ② change de couleur selon le niveau potentiel de menace. Le vert indique qu'aucun véhicule n'est détecté. L'orange indique qu'un véhicule est en approche. Le rouge indique qu'un véhicule roulant très vite se rapproche de vous.
Alertes sonores signalant les véhicules en approche
L'appareil Edge émet un son si l'option correspondante est activée dans les paramètres. Voiture appareil comprend des alertes sonores pour différentes fonctions. L'alerte sonore des véhicules en approche émet un son unique. L'appareil émet un seul son au moment où le premier véhicule est détecté. Quand la menace est écartée, l'appareil émet un nouveau son dès qu'un second véhicule est détecté.
Affichage des widgets
Si votre appareil est fourni préchargé avec plusieurs widgets, vous pouvez en télécharger d'autres lorsque vous couplez votre appareil avec un smartphone ou un autre appareil compatible.
1 Depuis l'écran d'accueil, faites glisser votre doigt vers le bas à partir du haut de l'écran.
Le widget des paramètres s'affiche. Une icône clignotante signifie que l'appareil recherche un signal. Une icône fixe signifie que le signal a été trouvé ou que le capteur est connecté. Vous pouvez sélectionner n'importe quelle icône afin de modifier les paramètres.
Faites glisser votre doigt vers la gauche ou la droite pour afficher plus de widgets.
La prochaine fois que vous ferez glisser votre doigt vers le bas pour afficher les widgets, le dernier widget consulté s'affichera.
Personnalisation des paramètres de l'appareil varia avec votre edge 1030
Avant de pouvoir personnaliser les paramètres de l'appareil Varia avec votre Edge, vous devez coupler les deux appareils.
1 Sélectionnez Capteurs > Feux.
2 Sélectionnez une option :
- Sélectionnez Activer pour activer le système de feu.
- Sélectionnez Options du réseau > Lampes té eux, page 3).
- Sélectionnez un feu pour afficher des informations sur l'appareil et personnaliser chaque feu de votre système (Paramètres du système de faux, page 3).
Test du système de feux
1 Dans le menu Capteurs, sélectionnez Feux > Options du réseau > Lampes ménos. 2 Sélectionnez un feu à tester.
Le feu clignote lorsqu'il est connecté.
Paramètres du système de faux
Dans le menu Capteurs, sélectionnez Feux, puis sélectionnez un feu couplé.
Activer : allume le feu et vous permet de contrôler le feu à distance avec votre appareil Edge. Vous pouvez désactiver un feu pour le déconnecter du système de faits.
Mode d'éclairage : définit l'intensité lumineuse et le mode d'éclairage, ou éteint le feu.
REMARQUE: ce paramètre est disponible lorsque vous sélectionnez le paramètre du mode d'éclairage Individuel (Paramètres du mode d'éclairage, page 3).
Mise à jour du logiciel : permet de rechercher des mises à jour logicielles.
Info produit : permet d'afficher des informations sur l'appareil, le logiciel et la batterie.
Supprimer : vous permet de supprimer un feu couplé à partir du système.
Paramètres du mode d'éclairage
Dans le menu Capteurs, sélectionnez Feux > Options du réseau > Mode d'éclairage.
Auto: permet de régler automatiquement l'intensité lumineuse et le mode d'éclairage en fonction de la luminosité ambiantes ou de l'heure de la journée. Ce mode est recommandé pour les trajets quotidiens ou les parcours sur route.
Haute visibilité: active le mode flash du feu ou le paramètre de luminosité le plus élevé.
Silhouette: permet de régler automatiquement l'intensité lumineuse et le mode d'éclairage en fonction de la luminosité ambianté ou de l'heure de la journée. Ce mode est recommandé pour le VTT.
Individuel : permet de personnaliser l'intensité lumineuse et le mode d'éclairage pour chaque feu de votre système (Paramètres du système de feu, page 3).
Personnalisation des paramètres d'alerte du radar avec votre edge 1030
Avant de pouvoir personnaliser les paramètres d'alerte du radar avec votre appareil Edge, vous devez coupler les deux appareils.
Vous pouvez personnaliser le son et l'affichage des alertes radar de votre appareil Edge.
1 Sur votre appareil Edge, sélectionnez Capteurs. 2 Sélectionnez votre radar. 3 Sélectionnez Détails du capteur > Paramètres d'alerte. 4 Sélectionnez une option.
Le varia rtl515/rtl516 et l'application varia
L'application Varia se connecte à votre radar Varia via la technologie Bluetooth. L'application affiche des informations de radar et vous permet de voir les paramètres.
- Après le couplage, l'application affiche une bannière colorée qui indique le niveau de menace que représentent les véhicules en approche.
- Vous pouvez activer les alertes vibration de votre smartphone afin de pouvoir surveiller ces alertes lorsque votre smartphone ne se trouve pas sur votre guidon, mais dans votre poche.
- Vous pouvez voir les informations sur la batterie du radar.
Vous pouvez télécharger l'application Varia sur l'App Store de votre smartphone.
Couplage du radar varia avec votre smartphone
La première fois que vous connectez votre appareil Varia RTL515/RTL516 à l'application Varia, vous devez coupler les deux appareils. Une fois ce couplage initial effectué, l'application Varia se connecte automatiquement au Varia RTL515/RTL516 quand vous ouvrez l'application et que le radar est actif et à portée.
1 Approchez votre smartphone à portée (3 m) du radar. REMARQUE: tenez-vous à au moins 10 m de tout autre capteur Bluetooth pendant le couplage. 2 Activez la technologie Bluetooth sur votre smartphone compatible. 3 Depuis la boutique d'applications sur votre smartphone, installez et ouvre l'application Varia. 4 Sélectionnez Coupler maintenant.
5 Quand le radar Varia RTL515/RTL516 est éteint, maintenez le bouton de l'appareil enfoncé pendant 2 secondes pour passer en mode couplage.
Le voyant LED d'état clignote en violet et le feu arrière s'allume. L'appareil reste en mode couplage pendant 5 minutes ou jusqu'à ce que vous appuyiez sur le bouton.
Sélectionnez "C'est le mien !".
Quand le radar est couplé avec votre smartphone, l'application affiche le statut actuel, et.
Affichage du radar dans l'application varia
Allez-vous entraîner.
Les informations de radar apparaissent sur l'écran de données actif.
L'icone en forme de voiture ① progresse sur l'écran à mesure qu'un véhicule se rapproche de votre vélo. La bannière de niveau de menace ② change de couleur selon le niveau de danger potentiel. Le vert indique qu'aucun véhicule n'est détecté. L'orange indique qu'un véhicule est en approche. Le rouge indique qu'un véhicule roulant très vite se rapproche de vous.
ASTUCE: la ligne à côté du véhicule indique également le niveau de danger. La ligne droite devient irrégulière lorsque le niveau de danger passe au rouge.
Personnalisation des paramètres d'alerte de l'application varia
Avant de pouvoir personnaliser les paramètres d'alerte du radar avec l'application Varia, vous devez coupler les appareils.
1 Dans l'application Varia, sélectionnez Paramètres. 2 Sélectionnez une option.
Le varia rtl515/rtl516 et votre écran de radar
Vous pouvez afficher des données de radar sur l'écran de radar compatible (RDU).

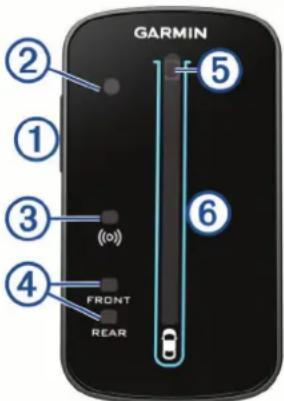

Présentation de l'appareil varia RDU
| 1 | Bouton de l'appareil Met l' | appareil sous tension et hors tension. |
| 2 | Capteur de luminosité ambiente | Déetecte la luminosité disponible et règle automatiquement la luminosité de l'écran. |
| 3 | Voyant LED d'état de connexion | S'allume en bleu lorsque l'appareil est couplé avec le feu arrière. Clignote en bleu lorsque l'appareil recherche le feu arrière. |
| 4 | Voyants LED d'état FRONT et REAR de l'appareil | Clignote en rouge lorsque la batterie est faible. S'affiche en rouge en cas d'erreur de l'appareil. |
| 5 | Voyant LED de niveau de menaceVoyant DEL d'état de chargement (Charge-ment de l'appareil, page 5) | Change de couleur selon le niveau potentiel de menace. Le vert indique qu'aucun vehicule n'est détecté. L'orange indique qu'un vehicule est en approche. Le rouge indique qu'un vehicule roulant très vite se rapproche de vous. |
| 6 | Voyants LED de position du vehicule | Progresse dans la colonne à mesure que le vehicule se rapproche de votre vélo. |

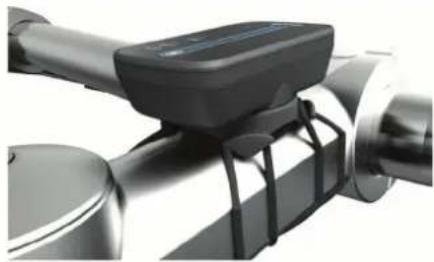

Installation de l'appareil varia RDU
REMARQUE: si vous n'avez pas d'appareil Varia RDU, vous pouvez utiliser un appareil Edge compatible.
Pour installer l'appareil sur le tube ou le guidon.
1 Pour installer l'appareil, choisissez un endroit sur lequel n'entrave pas le bon fonctionnement de votre vélo. 2 Placez le disque en caoutchouc à l'arrière du support pour vélo.
Les languettes en caoutchouc doivent être alignées sur l'arrière du support pour vélo de sorte que le support soit maintenu.
3 Placez le support pour vélo sur le tube du vélo. 4 Attachez solidement le support pour vélo à l'aide des deux courroies ② 5 Alignez les languettes à l'arrière de l'appareil avec les encoches du support pour vélo ③
6 Appuyez légèrement sur l'appareil et faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien en place.
Couplage du radar avec l'appareil RDU
L'appareil Varia RDU ne peut être couplé qu'avec un seul radar à la fois.
Maintenez le bouton de l'appareil Varia RDU enfoncé pendant 5 secondes. Le voyant LED de niveau de menace clignote en violet. Mettez le radar sous tension. Rapprochez les appareils à moins de 1 cm l'un de l'autre et patientez pendant la phase de connexion.
Le voyant LED Varia RDU clignote en violet et le voyant LED de niveau de menace passe à vert fixe.
Le voyant LED d'état Varia RTL515/RTL516 clignote en violet.
Mise sous tension de l'appareil varia RDU
Maintenez le bouton de l'appareil enfoncé pendant 1 seconde pour mettre l'appareil sous tension.
Les voyants DEL indiquent le niveau de charge de la batterie.
Le voyant LED indique en bleu lorsqu'il recherche radar.
Voyant DEL d'état de la batterie du varia RDU
Quand vous allumez l'appareil, le voyant DEL situé en haut de la colonne indique rapidement l'état de la batterie.
| Activité DEL Statut | |
| Vert clignotant L'appareil est en cours de charge. | |
| Allumé vert Chargement terminé. | |
| Clignotement jaune La batterie est faible. | |
| Rouge clignotant La batterie est très faible. |
Définition des tonalités de l'appareil varia RDU
- Appuyez sur la touche de l'appareil pour activer les tonalités.
- Appuyez à nouveau sur le bouton de l'appareil pour désactiver les tonalités.
Mise hors tension de l'appareil varia RDU et extinction du radar
Si l'appareil Varia RDU est couplé avec le radar, vous pouvez éteindre les deux appareils au même moment.
Maintenez le bouton de l'appareil Varia RDU enfoncé pendant 1 seconde.
Couplage du radar avec un appareil edge compatible
Cette tâche concerne les appareils Edge 1030, 830, 530 et 130. Si votre appareil n'est pas dans la liste, rendez-vous sur buy.garmin.com.
1 Approchez l'appareil Edge à portée du capteur (3 m).
REMARQUE : tenez-vous à au moins 10 m de tout autre capteur ANT+ pendant le couplage.
2 Allumez l'appareil Edge.
3 Dans le menu Capteurs, sélectionnez Ajouter le capteur > Tout rechercher.
4 Quand l'appareil Varia RTL515/RTL516 est éteint, maintenez le bouton de l'appareil enfoncé pendant 2 secondes pour passer en mode couplage.
Le voyant LED d'état clignote en violet et le feu arrière s'allume. L'appareil reste en mode couplage pendant 5 minutes ou jusqu'à ce que vous appuyiez sur le bouton.
Sélectionnez votre capteur.
Lorsque le capteur est couplé avec votre appareil Edge, les icônes d'état du radar et des fous de vélo s'affichent.
Couplage du radar avec une montre garmin compatible
Cette tâche concerne les montres Forerunner 945, fénix 6 et vivooactive 4. Si votre appareil n'est pas dans la liste, rendez-vous sur buy.garmin.com.
1 Approchez la montre à portée du capteur (3m)
REMARQUE : tenez-vous à au moins 10 m de tout autre capteur ANT+ pendant le couplage.
Allumez la montre Garmin.
3 Dans le menu Paramètres, Sélectionnez Capteurs > Ajouter nouveau > Tout rechercher.
4 Éteignez l'appareil Varia RTL515/RTL516, puis maintenez le bouton de l'appareil enfoncé pendant 2 secondes pour passer en mode couplage.
Le voyant LED d'état clignote en violet et le feu arrière s'allume. L'appareil reste en mode couplage pendant 5 minutes ou jusqu'à ce que vous appuyiez sur le bouton.
5. Sélectionnez votre capteur.
Lorsque le capteur est couplé avec votre montre Garmin, les icônes d'état du radar et des fous de vélo s'affichent.
Chargement de l'appareil
Pour éviter tout risque de corrosion, essuyez soigneusement le port USB, le capuchon étanche et la surface environnante avant de charger l'appareil ou de le connecter à un ordinateur.
L'appareil est alimenté par une batterie intégrée au lithium-ion que vous pouvez charger à l'aide d'une prise murale standard ou d'un port USB de votre ordinateur.
REMARQUE: l'appareil ne se charge pas lorsque la température est en dehors de la plage de températures approuvées (Caractéristiques techniques du Varia RTL515/RTL516, page 6).
1 Retirez le capuchon étanche du port USB. ②
2 Branchez la petite extrémité du câble USB sur le port USB situé sur l'appareil. 3 Branchez la grande extrémité du câble USB sur un adaptateur secteur ou sur le port USB d'un ordinateur. 4 Branchez l'adaptateur secteur sur une prise murale standard. 5 Chargez complètement l'appareil. Le voyant DEL d'état clignote rapidement en vert lorsqu'l'appareil est en cours de chargement. Le voyant DEL d'état reste vert lorsque l'appareil est chargé. 6 Retirez le câble USB et refermez le capuchon étanche.
Conseils pour charger l'appareil
- Branchez le chargeur à l'appareil. Vous pouvez charger l'appareil en branchant le câble USB à un adaptateur secteur approuvé par Garmin à l'aide d'une prise murale standard ou d'un port USB de votre ordinateur. Il faut compter 5 heures pour recharger une batterie vide via un ordinateur, contre 3 heures à l'aide d'une source d'alimentation CA.
- Vous pouvez débrancher le chargeur de l'appareil quand le voyant DEL d'état est vert et ne clignote pas.
- Vous pouvez voir le niveau de la batterie (les) le widget des paramètres de votre Edge 1030 (Affichage des widgets, page 2).
Entretien du
N'entreposez pas l'appareil dans un endroit où il est susceptible d'être exposé de manière prolongée à des températures extrêmes, au risque de provoquer des dommages irrémédiables.
Évitez d'utiliser des nettoyants chimiques, des solvants ou des répulsifs contre les insectes pouvant endommager les parties en plastique et les finitions.
Fixez le capuchon étanche hermétiquement pour éviter d'endommager le port USB.
Évitez les chocs et les manipulations brusques qui risquent d'endommager l'appareil.
Nettoyage de l'appareil
N'utilisez pas de chiffon ou d'autre matériel susceptible de rayer la lentille à l'avant de l'appareil. Des rayures sur la surface de la lentille peuvent altérer les performances du radar.
- Éliminez la boue et la saleté générées sur la superficie du capuchon étanche.
- Après avoir fermé le capuchon étanche, rincez l'appareil sous l'eau courante.
Après le nettoyage, laissez bien sécher l'appareil.
Détection du radar
L'appareil peut faciliter le repérage. Il ne vous dispense pas de faire preuve de vigilance et de bon sens. Faites attention à votre environnement et roulez toujours de la manière la plus sûre possible. Sinon, vous risquez un accident pouvant entraîner des blessures graves, voire mortelles.
Le radar detecte les vehicules en approche a une distance pouvant atteindre 140 metres. Le radar detecte les vehicules en approche entre 10 et 160km / h (entre 6 et 99 mi/h).
REMARQUE: le radar ne détecte pas les véhicules qui roulent à la même vitesse que vous.
- La largeur du faisceau du radar est de 40 degrés. Cette largeur convient à une couverture radar des courbures classiques des routes.
- Le radar peut détecter jusqu'à huit véhicules en approche.
Caractéristiques techniques
\section*{Caractéristiques techniques du Varia RTL515/RTL516}
| Type de pile Batterie rechargeable lithium-ion intégrée | |
| Autonomie de la batterie du RTL515 | Jusqu'à 6 heures en mode fixe Jusqu'à 8 heures en mode peloton Jusqu'à 6 heures en mode flash nuit Jusqu'à 16 heures en mode flash jour Jusqu'à 3 mois en mode veille |
| Autonomie de la batterie du RTL516 | Jusqu'à 9 heures en mode fixe Jusqu'à 3 mois en mode veille |
| Plage de températures de fonctionnement | De -20 à 50 °C (de -4 à 122 °F) |
| Plage de températures de chargement | De 0 à 45 °C (de 32 à 113 °F) |
| Fréquences sans fil 2,4 GHz à 0 dBm nominal; 24 GHz à 13,6 dBm nominal | |
| Résistance à l'eau IEC 6052 | 29 IPX7 |
| Flux lumineux duvoyant LED du RTL515 | 20 lm (mode fixe) 8 lm (mode peloton) 29 lm (mode flash nuit) 65 lm (mode flash jour) |
| Flux lumineux duvoyant LED du RTL516 | 5 lm (mode fixe uniquement) Certifié pour une utilisation en Allemagne |
\section*{Caractéristiques techniques du Varia RDU}
| Type de pile Batterie rechargeable lithium-ion intégrée | |
| Autonomie de la batterie jusqu'à 10 heures en utilisation normale | |
| Plage de températures de fonctionnement | De -20 à 60 °C (de -4 à 140 °F) |
| Plage de températures de chargement | De 0 à 45 °C (de 32 à 113 °F) |
| Fréquence sans fil 2,4 GHz ANT+ à 0 dBm nominal | |
| Résistance à l'eau IEC 60529 IPX71 | |
Réinitialisation de l'appareil
Vous pouvez réinitialiser l'appareil s'il ne répond pas.
Maintenez le bouton de l'appareil enfoncé pendant 8 secondes et attendez que les voyants DEL s'éteignent pour le relâcher.
Toute réinitialisation annule les couplages de l'appareil.
Mise à jour du logiciel du radar avec votre appareil edge
Avant de pouvoir mettre à jour le logiciel du radar Varia, vous devez le coupler avec votre appareil Edge, disposer d'un compte Garmin Connect et coupler l'appareil Edge avec un smartphone compatible.
1 Approchez l'appareil Edge à moins de 3 m (10 pi) du radar. 2 Synchronisez votre appareil Edge avec l'application Garmin Connect.
Lorsqu'un nouveau logiciel est disponible, l'appareil vous invite à mettre à jour le logiciel.
Suivez les instructions présentes à l'écran.
Le voyant LED du feu arrière clignote en bleu et en vert pour indiquer que l'appareil est en cours de mise à jour. À la fin de la mise à jour, le voyant LED clignote vingt fois en vert.
Voyant DEL d'état du feu arrêt pour les mises à jour logicielles
| Activité DEL État | |
| Bleu et vert - clignotement | L'appareil télécharge un logiciel. |
| Vert clignotant La mise à jour | ur logicielle est terminée et réussie. |
| Rouge - clignotement La mise à jour | ise à jour logicielle a échoué. |
Mises à jour produit
Sur votre ordinateur, installez Garmin Express (www.garmin.com/express).
Ceci vous permet d'accéder facilement aux services suivants pour les appareils Garmin :
- Mises à jour logicielles
- Enregistrement du produit
Mise à jour du logiciel avec l'application garmin express
Avant de pouvoir mettre à jour le logiciel de votre appareil, vous devez télécharger l'application Garmin Express.
1 Connectez le radar à votre ordinateur à l'aide du câble USB. 2 Garmin Express recherche automatiquement les mises à jour logicielles et les envoie sur votre appareil. 2 Suivez les instructions présentes à l'écran. 3 Déconnectez l'appareil et mettez-le sous tension. Le voyant LED du radar clignote en bleu et en vert pour indiquer que l'appareil est en cours de mise à jour. À la fin de la mise à jour, le voyant LED clignote vingt fois en vert.
Le radar ne répond pas
Lors d'une activité de vélo, si le voyant LED d'état du radar s'allume en rouge, cela signifie que l'appareil a renvoyé une erreur.
- Vérifiez que la température est située dans la plage de températures de fonctionnement approuvées pour l'appareil (Caractéristiques techniques du Varia RTL515/RTL516, page 6).
- Éteignez l'appareil, puis rallumez-le. Vous pouvez contrôler le niveau de charge de la batterie dans le menu Capteurs de votre appareil Edge ou dans l'application Varia.
- Évitez plusieurs sources d'interférences radar.
La détection radar ne fonctionne pas en intérieur
L'appareil est. Régler pour détecter des véhicules en extérieur. Si vous allumez l'appareil en intérieur, il se peut qu'une alerte de saturation se déclenche. Une fois à l'extérieur, l'appareil retourne à son fonctionnement normal.
Le radar ne s'allume pas
- Vérifiez que la température est située dans la plage de températures de fonctionnement ou de chargement approuvées pour l'appareil (Caractéristiques techniques du Varia RTL515/RTL516, page 6).
- Chargez l'appareil pendant 4 heures (Chargement de l'appareil, page 5). Si l'appareil ne s'allume pas, déconnectez le chargeur et chargez l'appareil 4 heures de plus.
Lévoyant led d'état clignote en jaune
Si le voyant LED d'état du radar clignote en jaune, alors l'appareil est en mode démo. Lorsque le radar est en mode démo, il génère des données fictives pour la démonstration.
Pour quitter le mode démo, vous pouvez :
- Éteindre l'appareil et le rallumer
- Maintenir le bouton de l'appareil enfoncé pendant 8 secondes pour réinitialiser l'appareil
Levoyant DEL d'état devient rouge lorsquell'appareil est en cours de chargement
- Contrôlez l'état du câble USB, des connecteurs et des ports.
- Vérifiez que la source d'alimentation générale effectivement les tensions nécessaires.
Vérifiez le vérifier de différentes manières. Par exemple, vérifie si les autres appareils alimentés par la même source fonctionnent.
- Vérifiez que l'appareil se charge lorsque la température est située dans la plage de températures de chargement approuvées (Caractéristiques techniques du Varia RTL515/RTL516, page 6).
Lévoyant led d'état vire au rouge pendant la mise à jour du logiciel
- Contrôlez l'état du câble USB, des connecteurs et des ports.
- Éteignez les deux appareils, puis rallumez-les.
- Vérifiez que l'appareil est utilisé lorsque la température est située dans la plage de températures de fonctionnement approuvées (Caractéristiques techniques du Varia RTL515/RTL516, page 6).
Avertissement
Si le radar n'est pas connecté ou s'il n'envoie pas de données de radar, Garmin recommande d'arrêter de rouler et de contrôler l'état des appareils dans un endroit sûr. Sinon, vous risquez un accident pouvant entraîner des blessures graves, voire mortelles.
- Eteignez les deux appareils, puis rallumez-les.
- Couplez les appareils (Couplage du radar Varia avec votre Edge 1030, page 2).
L'appareil Varia RTL515/RTL516 envoie les données du radar et des feux à l'appareil Edge. L'appareil Edge affiche les symboles quand il est connecté.
Le radar s'est déconnecté de l'application varia
Si le radar n'est pas connecté ou s'il n'envoie pas de données de radar, Garmin recommande d'arrêter de rouler et de contrôler l'état des appareils dans un endroit sûr. Sinon, vous risquez un accident pouvant entraîner des blessures graves, voire mortelles.
- Désactivez la technologie Bluetooth dans les paramètres de votre smartphone, puis réactivez-la.
- Eteignez les deux appareils, puis rallumez-les.
L'appareil Varia RTL515/RTL516 envoie les données du radar et des feux à l'application Varia. L'application Varia affiche le symbole (quand elle est connectée.
Avertissement
Si le radar n'est pas connecté ou s'il n'envoie pas de données de radar, Garmin recommande d'arrêter de rouler et de contrôler l'état des appareils dans un endroit sûr. Sinon, vous risquez un accident pouvant entraîner des blessures graves, voire mortelles.
Si le voyant LED de niveau de menace est rouge et si le voyant REAR est éteint, alors le radar n'est pas connecté à l'appareil Varia RDU. - Éteignez les deux appareils, puis rallumez-les.
Vous pouvez contrôler le niveau de charge de la batterie lorsque vous rallumez les appareils. - Couplez les appareils (Couplage du radar avec l'appareil RDU, page 5).
Joints toriques de remplacement
Des courroies (joints toriques) de remplacement sont disponibles pour les supports de fixation.
REMARQUE : n'utilisez que des courroies en EPDM (Ethylene Propylène Diene Monomère). Rendez-vous sur le site http://buy.garmin.com ou contactez votre revendeur Garmin.
Informations complémentaires
- Rendez-vous sur support.garmin.com pour profiter d'autres manuels, articles et mises à jour logicielles.
- Rendez-vous sur le site buy.garmin.com ou contactez votre revendeur Garmin pour plus d’informations sur les accessoires en option et sur les pièces de rechange.
Appareil, entretien 6
applications 3,4
smartphone 4
batterie 5
chargement 7
capteurs ANT+ 2
Capteurs Bluetooth 2
capteurs de vélo 2,3
caractéristiques techniques 6
charge m 6
couplage 2,3,5,7,8
courroies 8
dépannage 5-8
données, écran 4
écran 4
Edge 2,3,5
entraînement en salle 7
fenix 5
Forerunner 5
Garmin Express 7
Mise à jour du logiciel 7
GPS, signal 2
Installation 1,4
Installation de l'appareil 1, 4
Joints toriques. Voir courroies
Logiciel, mise à jour 7
luminosite 3
Mises à jour, logiciel 7
mode démo 7
modes d'éclairage 2
Nettoyage de l'appareil 6
parametes 3,4
Personnalisation de l'appareil 2-4
pile 2,5
chargin 5,6
radar 4
réinitialisation, appareil 6
Signaux satellites 2
smartphone 2
tonalités 2,5
touche Marche/Arrêt 1
touches 1,4
USB7
vitesse 4
support.garmin.com
