DW0737 - Trépied DEWALT - Notice d'utilisation et mode d'emploi gratuit

Marque	DeWalt
Modèle	DW0737
Type de produit	Trépied pour niveau laser
Matériau	Aluminium et acier
Hauteur maximale	1,8 m
Hauteur minimale	0,8 m
Poids	2,5 kg
Capacité de charge	5 kg
Type de fixation	Tige filetée 5/8 po (16 mm) avec poignée
Verrous	Verrous à réglage rapide avec écrous de serrage
Embouts de pieds	Ferrure d'enfoncement pour sols mous
Fonctions principales	Support stable pour niveau laser, réglage en hauteur, nivellement
Entretien et nettoyage	Nettoyer avec un chiffon humide, sécher complètement. Vérifier régulièrement le serrage des vis.
Sécurité	Toujours serrer les verrous avant utilisation. Ne pas dépasser la charge maximale.
Pièces détachées et réparabilité	Écrou de l'ensemble des verrous, bande de nylon, embouts de pieds disponibles.
Informations générales	Utilisation sur sol plat et stable. Déplier complètement les pattes pour équilibrer.

FOIRE AUX QUESTIONS - DW0737 DEWALT

Comment déplier le trépied DW0737 ?

Commencez par déverrouiller le fermoir en plastique fixé à l'extrémité de la bande de nylon. Ensuite, étendez les trois pattes complètement jusqu'à ce que le trépied soit équilibré à la verticale. Assurez-vous que les trois pattes reposent bien sur le sol.

Comment régler la hauteur du trépied ?

Utilisez les verrous à réglage rapide situés sur chaque patte. Tirez chaque verrou vers le haut pour dégager la patte, ajustez la hauteur, puis relâchez le verrou pour bloquer. Une fois la hauteur désirée obtenue, ajustez le trépied pour mettre la ferrure à tête plate de niveau.

Comment fixer un niveau laser sur le trépied ?

Utilisez la tige filetée de 16 mm (5/8 po) fournie avec poignée. Vissez-la dans la douille filetée du niveau laser (si elle est compatible). Ensuite, fixez l'ensemble sur la tête du trépied en serrant solidement. Assurez-vous que le niveau laser est bien stable avant de commencer le travail.

Que faire si les verrous ne serrent pas suffisamment ?

Si les verrous à réglage rapide ne maintiennent pas bien les pattes, serrez l'écrou retenant l'ensemble des verrous (fig. 4) jusqu'à ce qu'ils soient bien bloqués. Cela permet d'éviter tout mouvement intempestif.

Comment utiliser le trépied sur un sol mou ?

Sur un sol meuble, utilisez les ferrures des pattes (embouts pointus) pour enfoncer celles-ci dans le sol. Cela améliorera la stabilité et la sécurité de l'ensemble.

Quel est le diamètre de la vis de fixation ?

Le trépied est équipé d'une tige filetée de 16 mm (5/8 po) avec poignée. Assurez-vous que votre niveau laser possède une douille filetée du même diamètre pour pouvoir le fixer.

Comment entretenir le trépied ?

Nettoyez-le avec un chiffon humide et séchez-le complètement. Vérifiez régulièrement le serrage de toutes les vis et des verrous. Rangez-le dans un endroit sec à l'abri de la poussière.

Quelles sont les mesures de sécurité à respecter ?

Avant toute utilisation, assurez-vous que les trois verrous à réglage rapide sont bien serrés pour éviter que les pattes ne bougent. Ne dépassez pas la charge maximale de 5 kg. Utilisez le trépied sur une surface plane et stable.

Puis-je utiliser le trépied pour d'autres équipements qu'un laser ?

Oui, à condition que l'équipement possède une douille filetée de 5/8 po (16 mm) et que son poids ne dépasse pas 5 kg. Le trépied est conçu pour supporter des instruments de mesure comme les niveaux laser, mais peut aussi convenir à d'autres appareils compatibles.

Que faire si une pièce est perdue ou endommagée ?

Contactez le service client DeWalt ou un revendeur agréé pour commander des pièces de rechange, notamment l'écrou de l'ensemble des verrous, la bande de nylon ou les embouts de pieds. Consultez la notice pour les références exactes.

MODE D'EMPLOI DW0737 DEWALT

QUICK ADJUST LATCH ASSEMBLY NUT ÉCROU DE L'ENSEMBLE DES VERROUS À RÉGLAGE RAPIDE UERCA DEL CONJUNTO DE SEGURO DE AJUSTE RAPIDO

1. Déposer le trépied sur une surface relativement plane et de niveau, à l'écart de la zone de travaux de chantier.
2. Déverrouiller le fermoire en plastique fixé à l'extrémité de la bande de nylon retenant ensemble les trois pattes du trépied (fig. 1).
3. Étendre les pattes complètement afin d'équilibrer le trépied à la verticale, en s'assurant de bien positionner les trois pattes sur le sol, tel qu'illustré à la figure 2.
4. Régler le trépied à la hauteur voulue au moyen des verrous à réglage rapide situés sur chaque patte (fig. 3); tirer chaque verrou vers le haut pour dégager et all longer les pattes. Une fois la hauteur désirée obtenue, ajuster le trépied afin demettre la ferrure à tête plate de niveau. Avant de fixer le niveau laser sur la tête du trépied, s'assurer que les trois pattes soient bien stables.

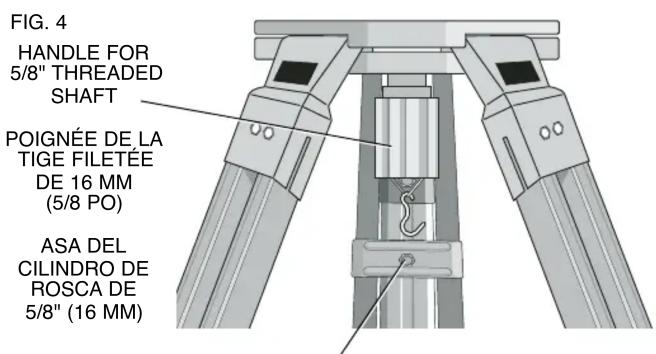

5. Afin de travailler en toute sécurité, s'assurer que les trois verrous à réglage rapide soient bien serrés afin d'éviter que les pattes ne se mettent à bouger. même s'ils sont verrouillés, les verrous peuvent ne pas être assez serrés; le cas échéant, serrer l'écrou retenant l'ensemble des verrous (fig. 4) avant de procéder.
6. En présence d'un sol mou, utiliser les ferrures des pattes afin d'enforcer celles-ci dans le sol (fig. 2).
7. Une tige de 16 mm (5/8 po) munie d'une poignée est fournie afin de fixer le niveau laser au trépied (le niveau laser utilisé doit cependant être doté d'une douille filétée de même format pour pouvoir y être fixé). S'assurer que le niveau laser soit solidement fixé au trépied avant de commencer le travail.
