Caractéristiques techniques	Haut-parleur à deux voies avec un tweeter électrostatique et un woofer en polypropylène.
Puissance nominale	150 Watts
Impédance	4 Ohms
Fréquence de réponse	45 Hz - 25 kHz
Sensibilité	90 dB
Dimensions	Hauteur : 102 cm, Largeur : 25 cm, Profondeur : 30 cm
Poids	15 kg
Utilisation	Idéal pour les systèmes audio domestiques et les configurations home cinéma.
Maintenance	Nettoyage régulier avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Ne pas exposer à l'humidité excessive, éviter les chocs physiques.
Informations générales	Compatible avec la plupart des amplificateurs, recommandé pour une écoute de haute fidélité.

FOIRE AUX QUESTIONS - Motion MC4 Martin Logan

Comment puis-je connecter mon Martin Logan Motion MC4 à mon amplificateur ?

Utilisez des câbles d'enceintes de qualité pour connecter les bornes de l'enceinte aux sorties de votre amplificateur. Assurez-vous de respecter la polarité (positif et négatif) pour un son optimal.

Quel est le meilleur emplacement pour mon Martin Logan Motion MC4 ?

Placez les enceintes à environ 60 cm des murs arrière et latéraux pour éviter les réflexions indésirables. Idéalement, elles devraient être à la hauteur des oreilles lorsque vous êtes assis.

Pourquoi mon Martin Logan Motion MC4 ne produit-il pas de son ?

Vérifiez que l'enceinte est correctement connectée à l'amplificateur et que l'amplificateur est allumé. Assurez-vous également que le volume est suffisamment élevé et que la source audio est correctement sélectionnée.

Comment nettoyer mes haut-parleurs Martin Logan Motion MC4 ?

Utilisez un chiffon doux et sec pour nettoyer la surface de l'enceinte. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants abrasifs.

Les haut-parleurs Martin Logan Motion MC4 sont-ils compatibles avec des systèmes audio sans fil ?

Les Motion MC4 ne sont pas des haut-parleurs sans fil. Vous aurez besoin d'un amplificateur ou d'un récepteur qui prend en charge une connexion filaire.

Quel type d'amplificateur est recommandé pour le Martin Logan Motion MC4 ?

Il est recommandé d'utiliser un amplificateur avec une puissance de 50 à 200 watts par canal pour obtenir le meilleur rendement de vos enceintes.

Comment optimiser le son de mes Martin Logan Motion MC4 ?

Essayez de positionner vos enceintes à l'écart des coins et des surfaces réfléchissantes. Vous pouvez également ajuster les paramètres de votre amplificateur pour améliorer la clarté et la profondeur des basses.

MODE D'EMPLOI Motion MC4 Martin Logan

Manuel de l'utilisateur

Enregistrez votre garantie en ligne à l'adresse suivante : www.MartinLogan.com.

Check-list du contenu 23

Avertissements de sécurité et recyclage des DEEE....24

Grilles carrées, supports de pré-installation et boîtiers arrière ..... 24

Protégez votre investissement ..... 27

Rodage 27

Positionnement général du haut-parleur ... 27

Options de placement (tous les modèles) .. 28

Options de placement (Haut-parleur MC6-HT ciblé) 29

Raccordement....30

Installation 30

Montage au plafond (en image)....31

Montage mural (en image) 32

Peindre la grille du haut-parleur ..... 33

FAQ et dépannage 34-35

Garantie et service 36

Spécifications 37

Check-list du contenu

Vous trouverez ci-joint les éléments suivants pour votre nouveau haut-parleur MartinLogan.

Avertissements de sécurité et recyclage des DEEE

L'éclair avec symbole en pointe de flèche à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée dans l'enceinte du produit, qui peut être d'une amplitude suffisamment élevée pour constituer un risque de choc électrique.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour signaler à l'utilisateur la présence d'instructions importantes de fonctionnement et d'entretien (maintenance) dans la documentation accompagnant l'appareil.

Le feu à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur sur la possibilité de créer un risque d'incendie s'il ne suit pas les instructions.

Le signe du dollar dans un triangle équilatéral est prévu pour avertir l'utilisateur qu'il risque de causer des dommages dont la réparation pourrait être coûteuse s'il ne suit pas les instructions.

AVERTISSEMENT!

• Confiez l'entretien à un technicien qualifié.
• Veuillez ne pas exposer ce module à l'humidité afin d'éviter tout risque d'incendie ou de choc électrique.
• Veuillez éteindre l'amplificateur en cas de conditions anormales.
• Veillez à ne pas dépasser la puissance nominale du haut-parleur.

Conformément à la directive de l'Union européenne relative aux déchets d'équipements électriques et électroniques (DEEE) en vigueur depuis le 13 août 2005, nous souhaitons vous informer que ce produit peut contenir des matériaux réglementés dont l'élimination, conformément à la directive DEEE, nécessite une réutilisation particulière et le traitement du recyclage.

C'est pourquoi Martin Logan a pris des dispositions avec ses distributeurs dans les pays membres de l'Union européenne pour collecter et recycler ce produit gratuitement. Pour trouver votre distributeur local, veuillez contacter le revendeur auprès duquel vous avez acheté ce produit, envoyer un courriel à [e-mail] ou consulter le localisateur de distributeurs à www.martinlogan.com.

Veuillez noter que seul ce produit relève de la directive DEEE. Lorsque vous vous débarrassez de l'emballage et des autres matériaux d'expédition, nous vous encourageons à recycler ces articles par les voies habituelles.

Grilles carrées, supports de pré-installation et boîtiers arrière

Des grilles carrées, des supports de pré-installation et des boîtiers de rétrofit sont disponibles pour certaines enceintes architecturales MartinLogan Motion Series. Contactez votre revendeur pour connaître la disponibilité.

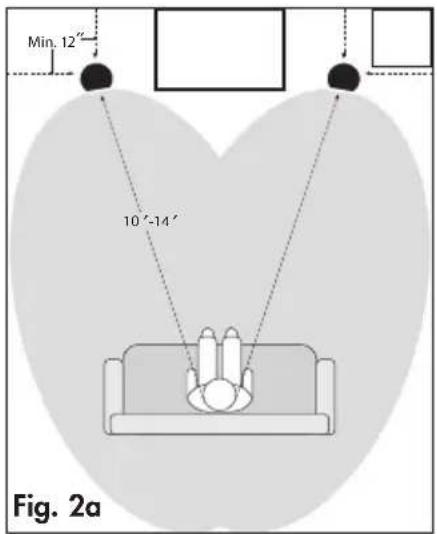

MC4/6/8: Haut-parleurs multiples, audio distribué.

Min. 12" 10'-14' Fig. 2a

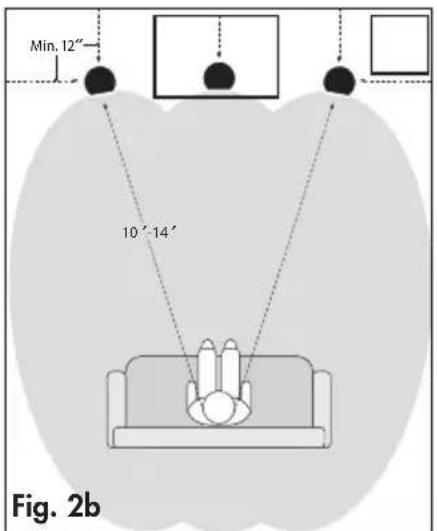

MC6-HT: Haut-parleurs avant gauche et droit.

Min. 12" 10' - 14' Fig. 2b

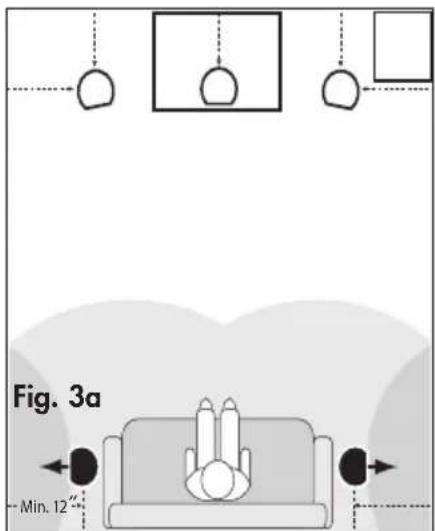

MC6-HT: Haut-parleurs avant gauche, central et droit.

Fig. 3a Min. 12"

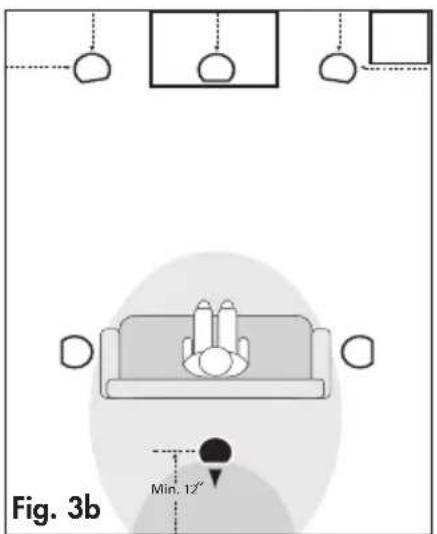

MC6-HT: Canaux surround non directs dans un système à 5.1 canaux.

Fig. 3b Min. 12"

MC6-HT: Canal arrière non direct dans un système à 6.1 canaux.

Fig. 3c Min. 12" Min. 12"

MC6-HT: Non-direct canaux arrière dans un système à 7,1 canaux.

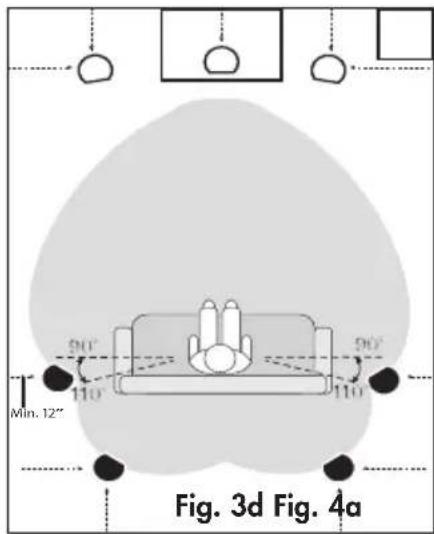

Fig. 3d Fig. 4a Min. 12" 90° 110° 90° 110°

MC6-HT: Canaux surround et arrière à rayonnement direct dans un système à 7,1 canaux.

Min. 12" 90" 110" 110" 90" Min. 12"

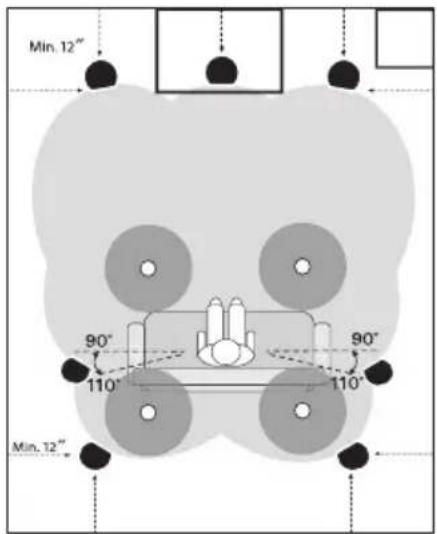

MC6-HT + MC4/6/8: Rayonnement direct des canaux avant, central gauche, surround et arrière dans un système 7.1.4 canaux avec haut-parleurs de hauteur Atmos.

Protégez votre investissement

• Utilisez un amplificateur qui correspond approximativement à la puissance spécifiée du haut-parleur.
• Pour éviter tout dégâts, baissez le volume si le son du haut-parleur se distord, s'il est dur ou si les basses commencent à se casser.
• Les contrôles de tonalité et les égaliseurs peuvent augmenter la probabilité de distorsion, en particulier à des volumes élevés. Utilisez ces réglages avec modération.

Rodage

Lorsque vous commencez à utiliser vos haut-parleurs, ils peuvent sembler un peu faibles au niveau des basses, en raison des composants de haute qualité et de longue durée de vie utilisés dans les haut-parleurs. Prévoyez environ 72 heures de rodage à 90 dB (niveaux d'écoute modérés) avant toute écoute critique.

Positionnement général du haut-parleur

Choix de la position de montage

La rigidité des murs entraîne un meilleur son

Atteindre une imagerie supérieure

L'équilibre entre les surfaces dures et souples améliore les performances en haute et moyenne fréquence

Équilibrage du rendement des basses

L'emplacement en coin de ces haut-parleurs renforcera le rendement des basses. Si vous souhaitez un rendement équilibré sur l'ensemble du spectre audio, évitez de monter ces haut-parleurs dans un coin.

- Lorsque vous choisissez un placement, veuillez suivre ces recommandations simples. Gardez à l'esprit qu'il ne s'agit que de recommandations et que les besoins particuliers de votre installation peuvent nécessiter un autre choix :

• Placez-les à une distance minimale de 30 cm par rapport à tout coin de mur.
• Placez les façades/centres à une distance égale entre 3 et 4,3 mètres de la position d'écoute.
  • MC4, MC6, MC6-HT, et MC8: Installez uniquement au plafond.

Options de placement (tous les modèles)

Les haut-parleurs architecturaux de la série Motion mettent en vedette le Folded Motion Tweeter ou FMT de MartinLogan. Ce tweeter unique à couche mince présente un modèle de dispersion contrôlée de 80° par 80°. Ce "cône de son" contrôlé peut être extrêmement utile pour éviter les réflexions sonores dans la pièce, qui autrement entraîneraient une diminution de la qualité du son. Pour obtenir des résultats optimaux, il convient de prêter attention à la position de montage afin de s'assurer que la zone d'écoute principale se trouve dans le diagramme de dispersion du tweeter. N'oubliez pas que plus l'auditeur est éloigné du haut-parleur, plus la zone de couverture du tweeter s'élargit. En raison de la dispersion uniforme du FMT, la dispersion des haut-parleurs Motion In-wall reste la même que le haut-parleur soit monté horizontalement ou verticalement. La dispersion contrôlée est un outil qui permet d'obtenir une meilleure qualité sonore là où ça compte vraiment, c'est-à-dire dans vos oreilles ! La dispersion du FMT peut être utilisée pour aider à éliminer les réflexions sonores indésirables ou à réduire les "fuites sonores" indésirables dans d'autres zones de la maison, en particulier dans les plans d'étage ouverts.

Applications stéréo et Home Cinéma (sans illustration)

Les haut-parleurs muraux et au plafond de la série MartinLogan Motion sont idéaux pour les installations de Home Cinéma stéréo à deux canaux et multicanaux. Les directives de la section précédente s'appliquent aux haut-parleurs muraux et au plafond.

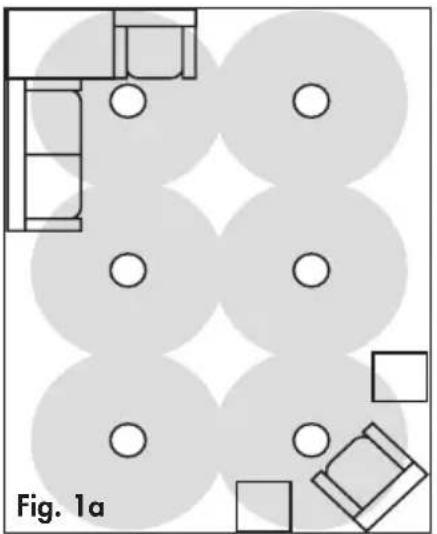

Haut-parleurs multiples, audio distribué (Fig. 1a)

Dans les grands espaces (bureaux, etc.), plusieurs haut-parleurs peuvent être utilisés pour éliminer les déséquilibres sonores qui se produisent avec des haut-parleurs stéréo séparés lorsque les personnes se déplacent dans la pièce ou sont assises plus près d'un haut-parleur que de l'autre. Positionnez les haut-parleurs de manière à obtenir la couverture sonore la plus large possible dans la zone d'écoute principale. Le MC6-HT incliné peut être utile pour aider à orienter et à concentrer le son vers une zone que vous essayez de couvrir.

Options de placement (Haut-parleur MC6-HT Speaker ciblé)

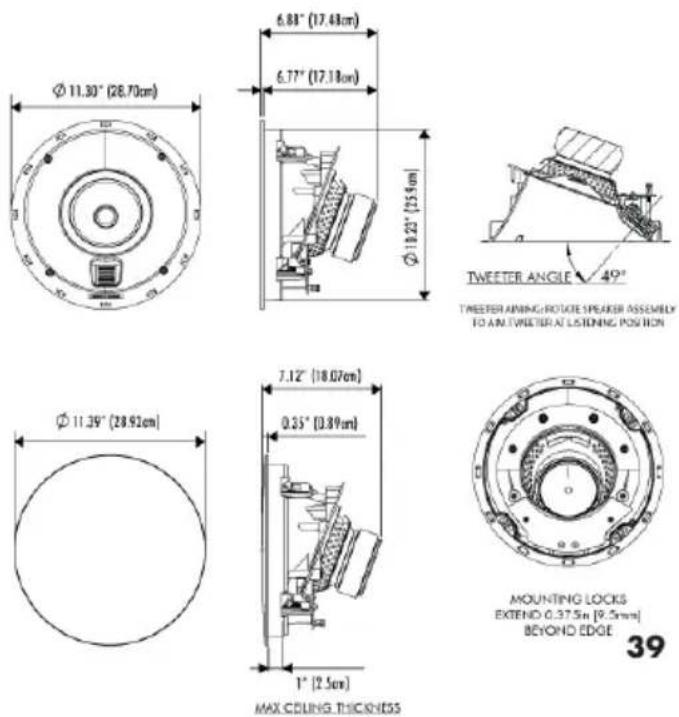

Les haut-parleurs MC6-HT sont optimisés pour une utilisation dans des pièces dont la hauteur de plafond est comprise entre 2,4 et 2,74 mètres. Dirigez le tweeter vers la position d'écoute principale. Pour une clarté globale et des performances équilibrées dans les basses, ces haut-parleurs doivent être montés au plafond à une distance de 30 cm ou plus du mur, comme indiqué sur les figures 2a à 4a.

Placement du canal avant (Fig. 2a & 2b)

Suivez les directives générales pour le positionnement des haut-parleurs fournies au début de la section principale en gardant à l'esprit que la distance entre les haut-parleurs avant et votre zone d'écoute principale doit être de 3 à 4,3 m, comme indiqué. Dirigez l'ensemble des haut-parleurs vers la position d'écoute principale.

Surround/placement arrière à rayonnement non direct (Fig. 3a-3c)

Ces haut-parleurs sont également parfaits pour une utilisation en surround ou en surround cannaux arrière. En orientant le haut-parleur de manière à ce que le son rebondisse sur les murs, on crée un champ sonore enveloppant et réverbérant. N'oubliez pas que les haut-parleurs doivent être montés à 30 cm ou plus du mur.

• 5.1-Placement du surround canal (Fig. 3a) : Placez un haut-parleur de chaque côté de la zone d'écoute, l'ensemble des haut-parleurs étant dirigé vers les parois latérales.
• 6.1- Placement du canal arrière (Fig. 3b) : Commencez par "5. Placement du surround canal 5.1" (ci-dessus). Centrer un haut-parleur derrière la zone d'écoute, l'ensemble des haut-parleurs étant dirigé vers le mur arrière.

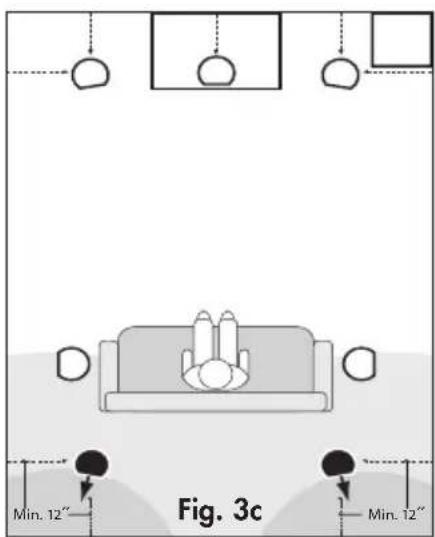

• 7.1- Placement du canal arrière (Fig. 3c) : Commencez par "5. Placement du surround canal 5.1" (ci-dessus). Placez une autre paire d'hauts parleurs MC6-HT derrière la zone d'écoute, l'un légèrement à droite, l'autre légèrement à gauche, l'ensemble des haut-parleurs étant dirigés vers le fond de la pièce comme indiqué.

Placement du surround/arrière centre à radiation direct

Le MC6-HT peut être utilisé comme haut-parleur à radiation directe, positionné avec l'ensemble des haut-parleurs dirigés vers la zone d'écoute. Utilisez la Fig.3d ou 4a comme guide de positionnement pendant que vous expérimentez pour obtenir un son surround optimal dans votre pièce.

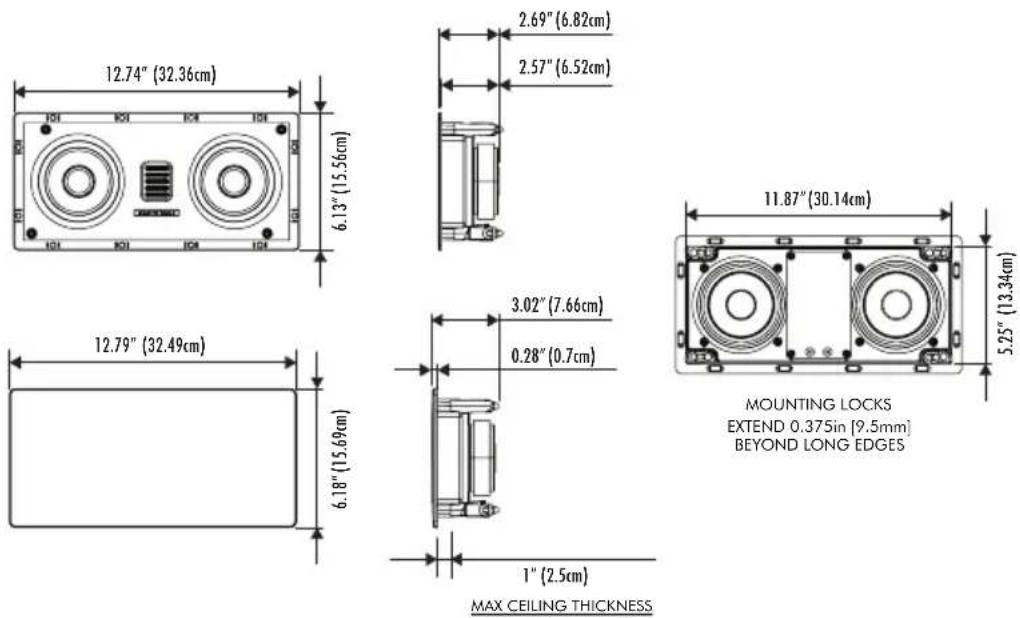

Placement du modèle Motion LCR (sans illustration)

Le MW4-LCR est un véritable modèle gauche, centre, droite ("LCR") qui peut être utilisé dans n'importe quelle position murale dans une installation stéréo ou home cinéma. Ce modèle est conçu pour être monté verticalement ou horizontalement selon les besoins ou les exigences de votre installation.

Raccordement

Raccordez la borne rouge (+) de l'amplificateur à la borne rouge (+) du haut-parleur. Raccordez la borne noire (-) de l'amplificateur à la borne noire (-) du haut-parleur.

Installation

NOTE: Ces instructions supposent que la surface de montage est constituée d'un cadre en bois standard et d'une construction en cloison sèche standard. Si vous souhaitez monter les haut-parleurs sur un autre type de matériau, vous devez contacter un entrepreneur agréé.

NOTE: Consultez votre revendeur local pour les supports de pré-installation pour les nouvelles constructions, les grilles carrées (modèles encastrés au plafond uniquement) et les boîtiers arrière (modèles encastrés au plafond uniquement) (accessoires vendus séparément).

NOTE: Bien qu'il soit possible d'utiliser un tournevis manuel pour l'installation, nous suggérons fortement d'utiliser une perceuse électrique. Pour éviter d'endommager ou de casser les pinces, réglez votre perceuse sur un réglage de VITESSE ÉLEVÉE mais de COUPLE FAIBLE. Un réglage de puissance élevé n'est PAS nécessaire et peut provoquer des fissures ou des ruptures des pinces sous l'effet de la force supplémentaire. De tels dommages ne sont pas couverts par la garantie.

AVERTISSEMENT ! Avant l'installation, vérifiez les codes de construction locaux pour vous assurer qu'ils sont conformes aux réglementations locales.

AVERTISSEMENT ! Avant l'installation, vérifiez qu'il n'y a pas d'obstacles derrière les cloisons sèches. Pour ce faire, faites un petit trou, en coupant à un angle de 45° (cela facilitera la réparation du trou si des obstructions sont trouvées). Ne découpez le trou de montage qu'après avoir vérifié qu'il n'y a pas d'obstructions derrière le mur sec. AVERTISSEMENT ! N'utilisez que des câbles de haut-parleurs prévus pour une utilisation murale. La norme UL est CL2, CL3 et CM. La norme CSA est FT4.

AVERTISSEMENT ! Éteignez votre amplificateur avant d'établir ou de rompre toute connexion de signal.

Outils recommandés

• Détecteur de poteaux

• Stylo ou crayon pointu

• Couteau/scie pour cloisons sèches

• Dénudeurs de fils

• Perceuse électrique

- Ruban à mesurer

- Ruban adhésif à faible adhérence

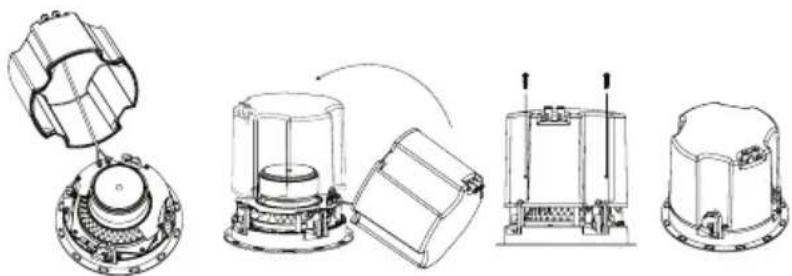

NOTE : Des boîtiers rétrofusibles sont disponibles pour tous les haut-parleurs de la série Motion installés au plafond. Ces boîtiers arrière réduisent le son qui "fuit" dans la zone située au-dessus de l'endroit où le haut-parleur est installé. Par exemple, si vous installez un home cinéma en bas et qu'il y a des espaces de vie directement au-dessus de l'endroit où les haut-parleurs sont installés, il peut être souhaitable d'utiliser ces boîtiers arrière pour aider à contenir le son afin qu'il ne perturbe pas ceux qui se trouvent au-dessus des haut-parleurs.

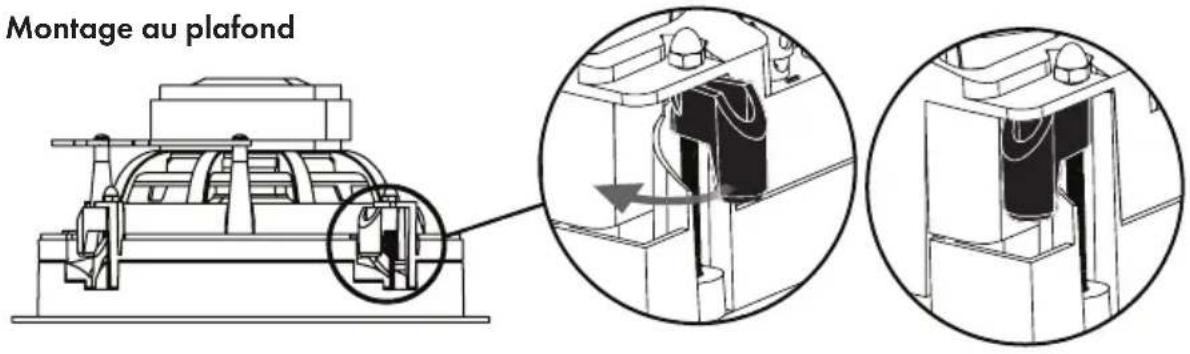

Installation et raccordement des haut-parleurs (en images)

NOTE : Si les pinces ne sont pas réglées dans la bonne position, utilisez un tournevis pour tourner les vis dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pinces soient dans la bonne position.

Montage au plafond

1. Si le modèle comporte un centre amovible, retirez-le à ce moment.
2. À l'aide d'un détecteur de poteaux, placez le gabarit complètement entre les poteaux muraux ou les solives de plafond. MC4, MC6, MC6-HT et MC8 : Installez uniquement au plafond.

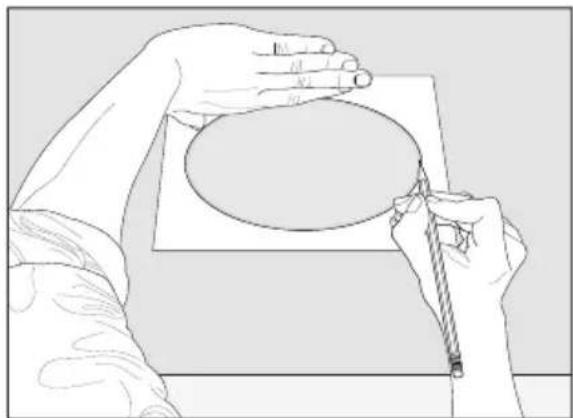

3. Maintenez ou collez le gabarit en place et marquez la découpe avec un crayon. Pour les haut-parleurs rectangulaires, mettez le gabarit à niveau avant de marquer (figures 5a, 6a et 6b).
4. Retirez le gabarit et découpez l'ouverture à l'aide d'un couteau à cloison sèche (figures 5b et 6c).
5. Au mur : Si vous le souhaitez, placez un isolant en fibre de verre au-dessus et au-dessous de l'ouverture. Placez un morceau de fibre de verre isolant d'une demi-épaisseur derrière le haut-parleur. Au plafond : Si vous le souhaitez, placez un isolant en fibre de verre de 30 cm ou plus d'épaisseur entre les solives directement au-dessus du haut-parleur.
6. Connecter les câbles des haut-parleurs. Soyez cohérent lorsque vous connectez les câbles des haut-parleurs aux bornes. Veillez à attribuer la même couleur à la borne (+) du haut-parleur et de l'amplificateur.
7. Réglez votre perceuse électrique sur le réglage haute vitesse mais faible couple.
8. Assurez-vous que les pinces sur la bordure du haut-parleur sont positionnées exactement comme indiqué dans les diagrammes d'avertissement.
9. Poussez doucement l'ensemble dans le trou du plafond ou du mur (Fig. 5c & 6d).
10. En soutenant l'ensemble d'une main, serrez chaque vis à l'aide de la perceuse électrique et de la mèche Torx T20. Arrêtez de serrer lorsque vous sentez une résistance (figures 5d et 6e). MC6-HT : Avant de serrer les vis, orientez le haut-parleur de manière à ce que les haut-parleurs soient positionnés dans la position souhaitée.
11. Appuyez doucement sur la grille pour la mettre en place (Fig. 5e et 6f).

Peindre la grille du haut-parleur

IMPORTANT! Avant de peindre, retirez la grille des haut-parleurs. Ne peignez pas la surface du haut-parleur derrière la grille. N'utilisez pas de rouleau à peindre.

1. Retirez la grille du haut-parleur.
2. Peindre la grille, en faisant attention à ne pas boucher les trous. Pour un résultat optimal, utilisez un spray plutôt qu'un pinceau. Laissez la peinture sécher complètement avant de continuer. Ne peignez pas la surface située derrière la grille.

Foire aux questions

Comment puis-je nettoyer mes haut-parleurs ? Utilisez un chiffon dépoussiérant ou une brosse douce pour enlever la poussière de vos haut-parleurs. Ne vaporisez aucun produit de nettoyage sur les haut-parleurs ou à proximité de ceux-ci.

Quelle puissance d'amplification dois-je utiliser ? Nous vous recommandons d'utiliser un amplificateur dont la puissance se situe dans la plage d'amplification appropriée de vos haut-parleurs.

Pourriez-vous suggérer une liste d'appareils électroniques et de câbles appropriés qui seraient idéaux pour les haut-parleurs de MartinLogan ? Le domaine de l'électronique et du choix des câbles est probablement le type de question le plus courant que nous recevons. C'est aussi la plus subjective. Nous avons constaté à plusieurs reprises que les marques qui fonctionnent bien dans une configuration vont rendre quelqu'un d'autre fou dans une autre. Nous utilisons de nombreuses marques avec un grand succès. Encore une fois, nous n'avons pas de favoris ; nous utilisons l'électronique et les câbles de manière tout à fait interchangeable. Nous vous suggérons d'écouter un certain nombre de marques et surtout de vous fier à vos oreilles. Les revendeurs sont toujours la meilleure source d'information lors de l'achat de matériel audio ou de câbles supplémentaires et ils connaissent bien les exigences de sécurité particulières pour les câbles encastrés.

L'exposition à la lumière du soleil aura-t-elle une incidence sur la durée de vie ou les performances de mes haut-parleurs ? Nous vous recommandons de ne placer aucun haut-parleur à la lumière directe du soleil. Les rayons ultraviolets (UV) du soleil peuvent entraîner la détérioration des tissus de la grille, des cônes des haut-parleurs, etc. Une petite exposition aux UV ne pose pas de problème. En général, le filtrage des rayons UV à travers le verre permet de réduire considérablement les effets négatifs.

Dépannage

Pas de sortie

• Vérifiez que tous les composants de votre système sont allumés, et non pas mis en sourdine, et que votre contrôle d'équilibre (le cas échéant) est correctement réglé.
  • Vérifiez que votre prise de courant murale fonctionne.
• Vérifiez vos cordons d'alimentation, les fils des haut-parleurs et les câbles d'interconnexion.
  • Vérifiez qu'aucun casque n'est branché.
• Remplacez les fils des haut-parleurs de votre amplificateur par ceux d'un haut-parleur qui fonctionne correctement. Si l'absence de sortie se déplace vers un autre haut-parleur, le problème peut provenir d'un autre équipement de votre système (c'est-à-dire l'amplificateur, le préamplificateur, le processeur, etc.)
• Essayez de brancher un autre ensemble de haut-parleurs. Le manque de sortie peut être dû à un problème avec d'autres équipements de votre système (ampli, préampli, processeur, etc.)

Manque de basse ou mauvaise imagerie

• Vérifiez les fils de vos haut-parleurs. La polarité est-elle correcte - (+) à (+) et (-) à (-) ?
- L'utilisation de boîtiers arrière optionnels réduira la sortie des basses du haut-parleur car ces boîtiers réduisent l'espace d'air que le haut-parleur de graves peut utiliser. C'est le compromis à faire pour réduire le son indésirable qui peut se propager dans d'autres zones de la maison.

Garantie

MartinLogan propose un enregistrement de garantie en ligne sur www.martinlogan.com.

Votre haut-parleur est automatiquement couvert par une garantie limitée de 90 jours.

Vous avez la possibilité, sans frais supplémentaires, de bénéficier d'une garantie limitée à 5 ans. Pour obtenir la couverture de la garantie limitée de 5 ans, inscrivez vos haut-parleurs sur www.martinlogan.com. Enregistrez une copie du reçu de votre reven- deur car il peut être demandé si un service est nécessaire.

MartinLogan ne peut pas honorer les demandes de service de garantie si nous n'avons pas un enregistrement de garantie dûment rempli dans nos dossiers à www.MartinLogan.com !

Service

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a été acheté à l'origine, nous vous demandons de prendre note de ce qui suit :

1 Le distributeur MartinLogan désigné pour un pays donné est responsable du service de garantie uniquement pour les unités distribuées par lui ou par son intermédiaire dans ce pays, conformément à sa garantie applicable.
2 Si un produit MartinLogan doit être réparé dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut demander à ce que les réparations soient effectuées par le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts de réparation (pièces, main-d'œuvre, transport) doivent être supportés par le propriétaire du produit MartinLogan.
3 Si, après avoir possédé vos haut-parleurs pendant six mois, vous déménagez dans un pays autre que celui où vous avez acheté vos haut-parleurs, votre garantie peut être transférable. Contactez MartinLogan pour plus de détails.

Spécifications\*

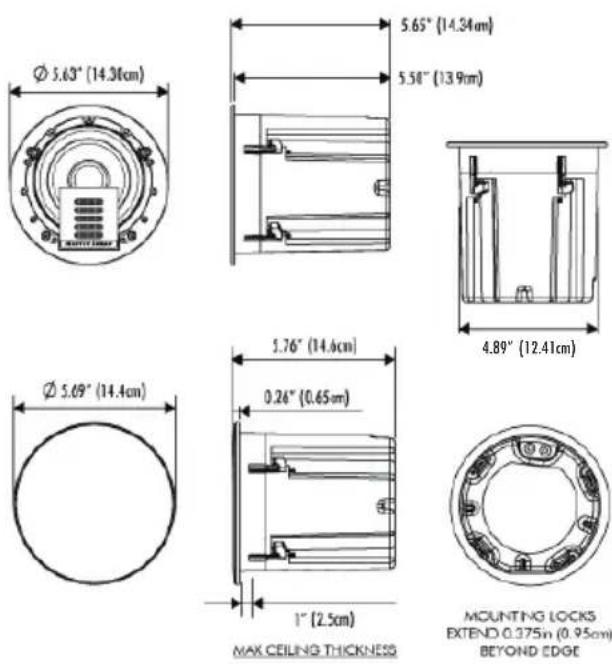

MC4

Réponse de la fréquence du système .....

Objectif ....

Sensibilité.

Impédance ....

Fréquence de transition.

Ensemble à haute fréquence .....

Ensemble à basse fréquence .....

Entrées des bornes de raccordement .....

Gamme d'amplificateurs appropriée .....

Manipulation de la puissance maximale ...

Poids ....

Taille globale (dia. x profondeur) .....

Ouverture nécessaire ....

Projection à partir de la surface du mur. . . .

Profondeur nécessaire derrière la surface du mur

90 - 25,000 Hz ±3dB

N/A

90dB @2.83V/ 1 mètre

Compatible avec 8ohms

2,230 Hz

FMT Transducteur

1" x 1.4" (2.6cm x 3.6cm) Ouverture

5.25" × 1.75" (13.3cm × 4.4cm) Diaphragme

4" (10.16cm) cône en fibre de verre noir

Le style "push" permet d'utiliser des fils jusqu'à 12AWG

50–120 Watts

60 Watts

4.89" (12.41cm) diamètre

0.26" (0.65cm)

5.50" (13.9cm)

*Les spécifications sont susceptibles d'être modifiées sans préavis.

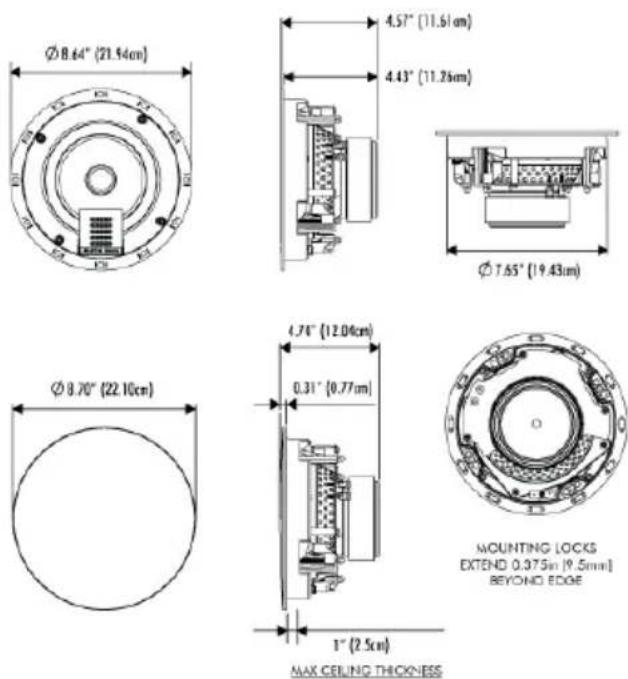

MC6

Réponse de la fréquence du système ..... 62 - 25,000 Hz ±3dB

Objectif N/A

Sensibilité. 90dB @2.83V/ 1 mètre

Impédance .... Compatible avec 8 ohms

Fréquence de transition. 2,570 Hz

Ensemble à haute fréquence .... FMT Transducteur

1" x 1.4" (2.6cm x 3.6cm) Ouverture

5.25" × 1.75" (13.3cm × 4.4cm) Diaphragme

Ensemble à basse fréquence ..... 6.5" (16.51cm) cône en fibre de verre noir

Entrées des bornes de raccordement ..... Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée ..... 50-150 Watts

Manipulation de la puissance maximale ... 75 Watts

Ouverture nécessaire 7.65" (19.43cm) diamètre

Projection à partir de la surface du mur. . . . 0.31" (0.77cm)

Profondeur nécessaire derrière la surface du mur 4.43" (11.26cm)

*Les spécifications sont susceptibles d'être modifiées sans préavis.

MC6-HT

Réponse de la fréquence du système ..... 90 - 25,000 Hz ±3dB

Objectif N/A

Sensibilité. 90dB @2.83V/ 1 mètre

Impédance .... Compatible avec 8ohms

Fréquence de transition. 2,230 Hz

Ensemble à haute fréquence .... FMT Transducteur 1" x 1.4" (2.6cm x 3.6cm) ouverture 5.25" x 1.75" (13.3cm x 4.4cm) Diaphragme

Ensemble à basse fréquence .... 4" (10.16 cm) cône en fibre de verre noir

Entrées des bornes de raccordement ..... Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée ..... 50-120 Watts

Manipulation de la puissance maximale ... 60 Watts

Poids 6.08 lbs. chacun (2.75 kg)

Taille globale (dia. x profondeur) ..... 11.30" x 6.88" (28.7cm x 17.48cm)

Ouverture nécessaire 10.23" (25.9cm) diameter

Projection à partir de la surface du mur. . . . 0.35" (0.89cm)

Profondeur nécessaire derrière la surface du mur 6.77" (17.18cm)

*Les spécifications sont susceptibles d'être modifiées sans préavis.

MC8

Réponse de la fréquence du système ..... 44 - 25,000 Hz ±3dB

Objectif N/A

Sensibilité. 91dB @2.83V/1 mètre

Impédance .... Compatible avec 8 ohms

Fréquence de transition. 2,220 Hz

Ensemble à haute fréquence ..... FMT Transducteur

1" x 1.4" (2.6cm x 3.6cm) Ouverture

5.25" × 1.75" (13.3cm × 4.4cm) Diaphragme

Ensemble à basse fréquence .... 8" (20.32cm) cône en fibre de verre noir

Entrées des bornes de raccordement ..... Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée ..... 50-200 Watts

Manipulation de la puissance maximale ... 100 Watts

Poids 6 lbs. chacun (2.72 kg)

Taille globale (dia. x profondeur) ..... 10.35" x 4.95" (26.28cm x 12.57cm)

Ouverture nécessaire 9.25" (23.5cm) diamètre

Projection à partir de la surface du mur. . . . 0.33" (0.83cm)

Profondeur nécessaire derrière la surface du mur 4.81" (12.22cm)

*Les spécifications sont susceptibles d'être modifiées sans préavis.

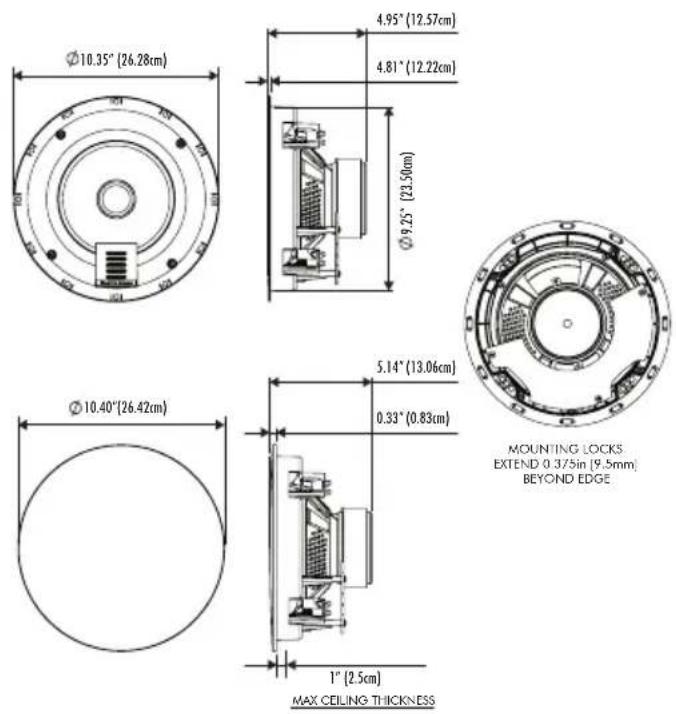

Ø10.35" (26.28cm) 4.95" (12.57cm) 4.81" (12.22cm) Ø9.25" (23.50cm) Ø10.40" (26.42cm) 5.14" (13.06cm) 0.33" (0.83cm) 1" (2.5cm) MAX CEILING THICKNESS MOUNTING LOCKS EXTEND 0.375in (9.5mm) BEYOND EDGE

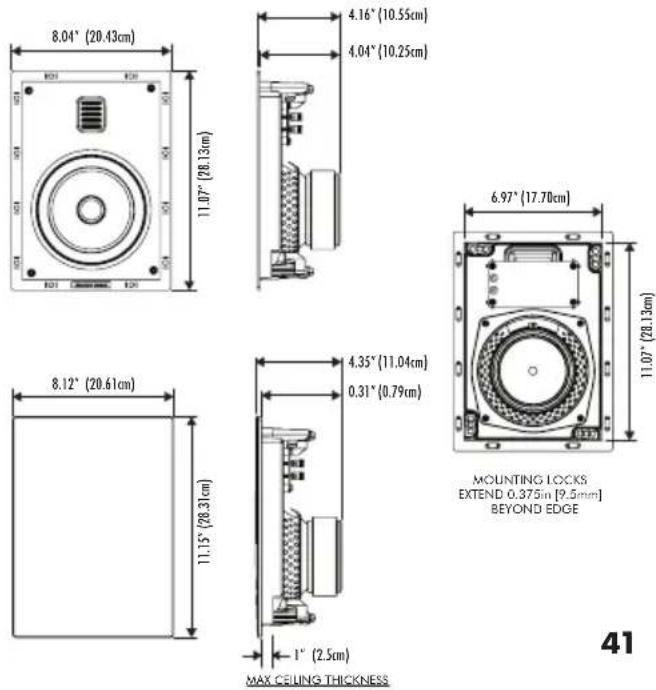

MW6

Réponse de la fréquence du système ..... 62 - 25,000 Hz ±3dB

Objectif N/A

Sensibilité. 90dB @2.83V/ 1 mètre

Impédance .... Compatible avec 8 ohms

Fréquence de transition. 2,920 Hz

Ensemble à haute fréquence .... FMT Transducteur

1" x 1.4" (2.6cm x 3.6cm) Ouverture

5.25" × 1.75" (13.3cm × 4.4cm) Diaphragme

Ensemble à basse fréquence ..... 6.5" (16.51cm) cône en fibre de verre noir

Entrées des bornes de raccordement ..... Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée ..... 50-120 Watts

Manipulation de la puissance maximale ... 60 Watts

Poids 6 lbs. chacun (2.72 kg)

Taille globale (dia. x profondeur) ..... 8.04" × 11.07" × 4.16"

(20.43cm × 28.13cm × 10.55cm)

Ouverture nécessaire 6.97" x 11.07" (17.70cm x 28.13cm)

Projection à partir de la surface du mur. . . . 0.31" (0.79cm)

Profondeur nécessaire derrière la surface du mur 4.04" (10.25cm)

* Les spécifications sont susceptibles d'être modifiées sans préavis.

MW4-LCR

Réponse de la fréquence du système ..... 78 - 25,000 Hz ±3dB

Objectif N/A

Sensibilité. 93dB @2.83V/ 1 mètre

Impédance .... Compatible avec 8 ohms

Fréquence de transition. 2,800 Hz

Ensemble à haute fréquence .... FMT Transducteur 1" x 1.4" (2.6cm x 3.6cm) Ouverture 5.25" x 1.75" (13.3cm x 4.4cm) Diaphragme

Ensemble à basse fréquence ..... 4" (10.16 cm) cône en fibre de verre noir

Entrées des bornes de raccordement ..... Le style "push" permet d'utiliser des fils jusqu'à 12AWG

Gamme d'amplificateurs appropriée ..... 50-200 Watts

Manipulation de la puissance maximale ... 100 Watts

Poids 6.02 lbs. chacun (2.73 kg)

Taille globale (dia. x profondeur) ..... 12.74" × 6.13" × 2.69" (32.36cm × 15.56cm × 6.82cm)

Ouverture nécessaire ..... 11.87" x 5.25" (30.14cm x 13.34cm)

Projection à partir de la surface du mur. . . . 0.28" (0.7cm)

Profondeur nécessaire derrière la surface du mur 2.57" (6.52cm)

*Les spécifications sont susceptibles d'être modifiées sans préavis.

Motion®

MARTIN LOGAN

Lawrence, Kansas, USA tel [phone] fax [phone] www.martinlogan.com

DuPont™ and Nomex® are trademarks or registered trademarks of E.I. du Pont de Nemours and Company. DuPont ^MC et Nomex ^MD sont des marques commerciales ou des marques déposées de E.I. du Pont de Nemours et Compagnie.

©2021 MartinLogan Ltd. All rights reserved / Tous droits réservés.
