MODE D'EMPLOI DWMT70782L DEWALT

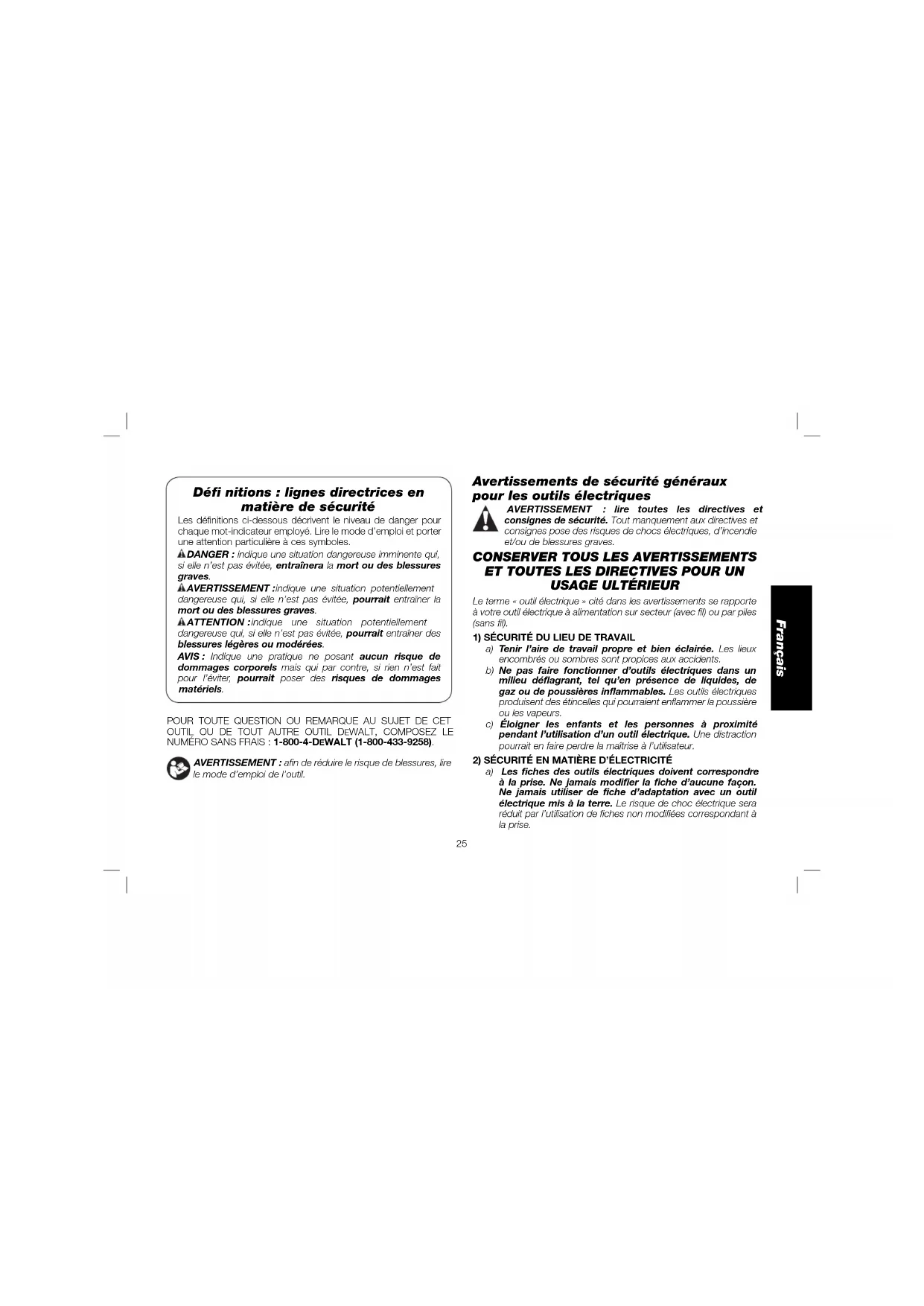

Défi nitions: lignes directrices en matière de sécurité Les définitions ci-dessous décrivent le niveau de danger pour chaque mot-indicateur employé. Lire le mode d’emploi et porter une attention particulière à ces symboles.

DANGER : indique une situation dangereuse imminente qui,

si elle n’est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves. ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères ou modérées. AVIS : Indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. POUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET OUTIL OU DE TOUT AUTRE OUTIL D

AVERTISSEMENT : afin de réduire le risque de blessures, lire

le mode d’emploi de l’outil. Avertissements de sécurité généraux pour les outils électriques

AVERTISSEMENT : lire toutes les directives et

consignes de sécurité. Tout manquement aux directives et consignes pose des risques de chocs électriques, d’incendie et/ou de blessures graves.

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ DU LIEU DE TRAVAIL

a) Tenir l’aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices aux accidents. b) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, tel qu’en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou les vapeurs. c) Éloigner les enfants et les personnes à proximité pendant l’utilisation d’un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l’utilisateur.

2) SÉCURITÉ EN MATIÈRE D’ÉLECTRICITÉ

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches non modifiées correspondant à la prise.Français

b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à l’humidité. La pénétration de l’eau dans un outil électrique augmente le risque de choc électrique. d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de choc électrique. e) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à cette application. L’utilisation d’une rallonge conçue pour l’extérieur réduira les risques de choc électrique. f) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) SÉCURITÉ PERSONNELLE

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves. b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles. c) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer un accident. d) Retirer toute clé de réglage ou clé avant de démarrer l’outil. Une clé ou une clé de réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessures corporelles. e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situations imprévues. f) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles. g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) UTILISATION ET ENTRETIEN D’UN OUTIL ÉLECTRIQUE

a) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.Français

b) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit être réparé. c) Débrancher la fiche de la source d’alimentation et/ou du bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire ou avant de ranger l’outil. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outil électrique. d) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n’étant pas familière avec un outil électrique ou son mode d’emploi d’utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d’utilisateurs inexpérimentés. e) Entretien des outils électriques. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques mal entretenus. f) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser. g) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

5) UTILISATION ET ENTRETIEN DU BLOC-PILES

a) Ne recharger l’outil qu’au moyen du chargeur précisé par le fabricant. L’utilisation d’un chargeur qui convient à un type de bloc-piles risque de provoquer un incendie s’il est utilisé avec un autre type de bloc-piles. b) Utiliser les outils électriques uniquement avec les blocs- piles conçus à cet effet. L’utilisation de tout autre bloc-piles risque de causer des blessures ou un incendie. c) Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc- piles risque de provoquer des brûlures ou un incendie. d) En cas d’utilisation abusive, le liquide peut gicler hors du bloc-piles; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux. Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou des brûlures.

a) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l’outil électrique.

Avertissements de sécurité communs à toutes les opérations de meulage, ponçage, brossage à l’aide d’une brosse métallique, polissage ou de coupe a) Cet outil électrique est conçu pour fonctionner comme une meule, une ponceuse, une brosse métallique,Français

une polisseuse ou un outil de coupe. Lire tous les avertissements de sécurité, les directives, les illustrations et les spécifications fournies avec cet outil électrique. Négliger de suivre l’ensemble des directives suivantes pourrait entraîner des risques de choc électrique, d’incendie et/ou de blessures graves. b) Ne pas utiliser d’accessoire non conçu spécifiquement pour cet outil ou qui n’aurait pas reçu une approbation spécifique du fabricant de l’outil. En effet, il est parfois possible de fixer un accessoire à l’outil électrique; toutefois, cela ne garantit pas une utilisation sécuritaire. c) Le régime nominal de l’accessoire doit être au moins égal au régime maximal inscrit sur l’outil électrique. Les accessoires soumis à un régime plus élevé que celui pour lequel ils sont conçus peuvent se briser et être projetés. d) Le diamètre externe et l’épaisseur de l’accessoire doivent être adéquats pour la capacité de l’outil électrique. Il est impossible de protéger l’utilisateur d’un bris d’accessoire de mauvais calibre ou de le maîtriser correctement. e) Le trou pour arbre d’entraînement des meules, brides, tampons ou de tout autre accessoire doit s’ajuster correctement à la broche de l’outil électrique; autrement, l’outil sera déséquilibré, vibrera excessivement et risquerait de provoquer une perte de maîtrise. f) Ne jamais utiliser un accessoire endommagé. Avant toute utilisation, inspecter la meule abrasive à la recherche d’éclats et de fissures; le tampon pour tout signe de fissures, déchirures ou d’usure excessive; et la brosse métallique, pour déceler s’il y a des fils métalliques fissurés ou détachés. En cas de chute de l’outil ou de l’accessoire, les inspecter à la recherche de dommages ou insérer un accessoire non endommagé. Après l’inspection et l’insertion d’un accessoire, se positionner (l’utilisateur ou quiconque aux alentours) hors du plan de rotation de l’accessoire et faire tourner, pendant une minute, l’outil électrique à plein régime, à vide. Normalement, tout accessoire endommagé se brisera au cours de cette période d’essai. g) Porter un équipement de protection individuelle. Utiliser un masque facial, des lunettes de sécurité ou des lunettes protectrices en fonction de l’application. Au besoin, porter un masque antipoussières, des protecteurs auditifs, des gants et un tablier d’atelier capable d’arrêter de petits fragments d’abrasifs ou de pièces. La protection oculaire doit être en mesure d’arrêter tout débris produit par les diverses opérations et le masque antipoussières ou le respirateur, de filtrer les particules produites par l’opération en cours. Une exposition prolongée à un bruit d’intensité élevée pourrait causer une perte auditive. h) Éloigner tout observateur à une distance sécuritaire de la zone de travail. Toute personne qui pénètre dans la zone de travail devra également porter un équipement de protection individuelle. Il est possible qu’un fragment de pièce ou un accessoire brisé soit projeté et provoque des blessures au-delà de la zone immédiate de travail.

i) Tenir l’outil électrique uniquement par sa surface de

prise isolée dans une situation où l’accessoire de coupe pourrait entrer en contact avec un câble électrique dissimulé ou avec son propre cordon d’alimentation. Tout contact entre un fil «sous tension » et l’accessoire de coupe pourrait également mettre «sous tension» les pièces métalliques exposées de l’outil et électrocuter l’opérateur.Français

j) Positionner le cordon d’alimentation hors d’atteinte de l’accessoire en mouvement. En cas de perte de maîtrise, il est possible de couper ou d’effilocher le cordon et la main ou le bras de l’utilisateur risqueraient d’être happés par l’accessoire en mouvement. k) Ne jamais déposer l’outil électrique avant l’immobilisation complète de l’accessoire. L’accessoire en mouvement risquerait de mordre dans la surface et de projeter l’outil électrique. l) Mettre l’outil hors tension pour tout déplacement de celui-ci par l’utilisateur. Un contact accidentel avec l’accessoire en mouvement pourrait happer les vêtements de l’opérateur et projeter l’accessoire contre son corps. m) Nettoyer régulièrement les évents de l’outil électrique. Le ventilateur du moteur aspirera la poussière à l’intérieur du boîtier. Une accumulation excessive de poudre métallique représente un danger d’origine électrique. n) Ne pas faire fonctionner l’outil électrique à proximité de matières inflammables. Les étincelles produites risquent de les enflammer. o) Ne pas utiliser d’accessoires qui exigent l’utilisation d’un liquide de refroidissement. L’utilisation d’eau ou de tout autre liquide de refroidissement pourrait se solder par une électrocution ou une secousse électrique. p) Ne jamais utiliser de meules de type 11 (boisseau conique) sur cet outil. L’utilisation d’accessoires inadéquats peut se solder par des blessures. q) Toujours se servir de la poignée latérale. La fixer solidement. La poignée latérale doit être utilisée pour maîtriser l’outil en tout temps. Causes de l’effet de rebond et prévention par l’opérateur L’effet de rebond est une réaction soudaine d’une meule, d’un tampon, d’une brosse ou d’un tout autre accessoire, en mouvement, qui est pincé ou qui s’accroche. Un pincement ou un accrochage provoque un arrêt rapide de l’accessoire en mouvement qui, à son tour, projette l’outil électrique, hors de maîtrise, dans la direction opposée à la rotation de l’outil au point de grippage. Par exemple, si une meule abrasive se pince ou s’accroche dans la pièce, le bord de la meule introduite au point de pincement peut mordre dans la surface de la pièce et projeter la meule hors de la rainure. La meule peut être projetée vers l’opérateur ou dans la direction opposée selon le sens de rotation de la meule au point de pincement. Il est également possible que les meules abrasives se brisent dans ces conditions. Un effet de rebond est le résultat d’une mauvaise utilisation de l’outil et/ou de procédures ou conditions de fonctionnement incorrectes. Il peut être évité en prenant les précautions nécessaires telles que décrites ci-dessous: a) Saisir fermement l’outil électrique et positionner le corps et les bras de sorte à résister à la force de l’effet de rebond. Utiliser toujours la poignée auxiliaire, s’il y en a une, pour contrôler au maximum l’effet de rebond ou le couple de réaction au démarrage. Avec de bonnes précautions, l’opérateur est en mesure de contrôler le couple de réaction ou l’effet de rebond. b) Ne jamais placer les mains près de l’accessoire en mouvement. Il pourrait en effet être projeté sur celles-ci en cas de rebond.Français

c) Ne pas positionner le corps dans la trajectoire probable de l’outil électrique, en cas de rebond. Au moment du grippage, l’outil sera projeté dans la direction opposée au déplacement de la meule. d) Être particulièrement attentif lors de travaux dans un coin, sur des bords tranchants, etc. Éviter de faire rebondir l’accessoire. Éviter tout type de grippage de l’accessoire. Un travail dans un coin ou sur des bords tranchants ou un travail en faisant rebondir l’accessoire provoquent souvent un grippage et une perte de maîtrise de l’outil ou un effet de rebond. e) Ne pas fixer de lame de tronçonneuse pour sculpter le bois ou de lame de scie dentée. Ces types de lames provoquent des effets de rebond et des pertes de maîtrise fréquents. Avertissements de sécurité spécifi ques aux opérations de meulage et de coupe par abrasion a) Utiliser uniquement les types de meules recommandés pour l’outil électrique ainsi que le capot protecteur particulier conçu pour la meule sélectionnée. Il est impossible de bien protéger l’opérateur lors de l’utilisation de meules non conçues pour l’outil. En effet, le capot protecteur sera alors inadéquat et l’utilisation de la meule, dangereuse. b) Il faut fixer solidement le capot protecteur à l’outil électrique et le positionner pour maximiser la sécurité de l’opérateur, soit en minimisant la surface exposée de la meule en direction de l’opérateur. En effet, le capot protecteur sert à protéger l’opérateur contre la projection de fragments de meule brisée et de contact accidentel avec celle-ci. c) Utiliser uniquement les meules pour les applications prévues pour chacune d’entre elles. Par exemple : ne pas meuler avec le bord d’une meule tronçonneuse. Les meules tronçonneuses par abrasion sont conçues pour travailler en périphérie. L’application de forces latérales sur ces meules risquerait de les faire éclater. d) Toujours utiliser des brides de meule intactes, de la bonne dimension et de la forme appropriée pour la meule sélectionnée. Les brides de meule appropriées supportent bien la meule et réduisent ainsi la possibilité d’un bris de meule. Les brides conçues pour les meules tronçonneuses pourraient différer des brides pour meules à ponçage. e) Ne pas utiliser de meule usée en provenance d’outil de dimension plus importante. Ces meules, prévues pour un outil électrique plus grand, ne conviennent pas au régime plus élevé d’un outil de plus petite dimension et pourraient éclater. Avertissements de sécurité supplémentaires spécifi ques aux opérations de coupe par abrasion a) Ne pas « coincer » la meule tronçonneuse ou ne pas appliquer une pression excessive. Ne pas essayer de couper à une profondeur trop importante. Une contrainte excessive sur la meule accroîtra la charge et la possibilité de tordre ou de gripper la meule dans le trait de coupe et ainsi provoquer un effet de rebond ou un bris de la meule. b) Ne pas positionner le corps sur la trajectoire de la meule en mouvement ni derrière celle-ci. Lorsque la meule, au point de contact avec la pièce, s’éloigne du corps de l’opérateur, un effet de rebond potentiel risque de projeter la meule en rotation, ainsi que l’outil, en direction de l’utilisateur.Français

c) Lorsque la meule se grippe ou lors de l’arrêt d’une coupe pour une raison quelconque, mettre l’outil hors tension et maintenir l’outil immobile jusqu’à l’arrêt complet de la meule. Ne jamais essayer de retirer la meule tronçonneuse du trait de coupe alors que celle-ci est encore en mouvement. Une telle pratique risquerait de provoquer un effet de rebond. Rechercher et prendre l’action corrective nécessaire pour éliminer les causes du grippage de la meule. d) Ne pas reprendre la coupe avec la meule dans le trait de coupe de la pièce. Attendre que la meule soit à plein régime puis la réinsérer soigneusement dans le trait de coupe. Si l’outil électrique redémarrait avec la meule appuyée sur la pièce, celle-ci risquerait de gripper, de se déplacer ou de reculer. e) Pour réduire le risque de pincement ou de recul de la meule, soutenir les panneaux ou toute autre pièce surdimensionnée. Les grandes pièces tendent à s’affaisser sous leur propre poids. Disposer des appuis sous la pièce, le long de la ligne de coupe et près du bord de la pièce, des deuxcôtés de la meule. f) Faire particulièrement attention lors de la réalisation de « découpe en poche » dans des murs existants ou d’autres zones sans visibilité. La portion de la meule faisant saillie risque de couper un tuyau d’alimentation en eau ou en gaz, des fils électriques ou des objets pouvant provoquer un effet de rebond. Avertissements de sécurité spécifi ques aux opérations de ponçage a) Ne pas utiliser un papier pour disque abrasif excessivement surdimensionné. Respecter les recommandations des fabricants lors de la sélection du papier abrasif. Un papier abrasif plus grand que le plateau de ponçage représente un risque de lacération. Le papier risque également de s’accrocher, de se déchirer ou de provoquer un effet de rebond. Avertissements de sécurité spécifi ques aux opérations de polissage a) Ne pas laisser tourner librement une partie lâche de la coiffe à polir ou ses ficelles. Bien insérer les extrémités des ficelles qui dépassent sous la coiffe ou les couper. Des ficelles lâches et en rotation peuvent s’enchevêtrer dans les doigts ou s’accrocher à la pièce. Avertissements de sécurité spécifi ques aux opérations utilisant une brosse métallique a) Être attentif, car la brosse peut projeter des soies métalliques même lors de travaux normaux. Ne pas surcharger la brosse en appliquant une force excessive sur celle-ci. Les soies métalliques pénètrent facilement les vêtements légers ou la peau. b) Si l’utilisation d’un capot protecteur est recommandée avec la brosse métallique, s’assurer qu’il n’interfère pas avec la rotation de la brosse métallique à touret ou de la brosse métallique. En cours de travail et sous la force centrifuge, le diamètre de la brosse métallique à touret ou de la brosse métallique s’accroît. Consigne de sécurité supplémentaire

AVERTISSEMENT : TOUJOURS porter des lunettes de sécurité.

Les lunettes de vue ne constituent PAS des lunettes de sécurité.Français

Utiliser également un masque facial ou anti-poussière si l'opération de découpe génère de la poussière. TOUJOURS PORTER UN ÉQUIPEMENT DE PROTECTION HOMOLOGUÉ :

• protection oculaire conforme à la norme ANSI Z87.1 (CAN/ CSA Z94.3),

• protection auditive conforme à la norme ANSI S12.6 (S3.19) et

autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l’état californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve:

• le plomb dans les peintures à base de plomb;

• la silice cristallisée dans les briques et le ciment ou autres produits de maçonnerie; et

• l’arsenic et le chrome dans le bois ayant subi un traitement chimique. Le risque associé à de telles expositions varie selon la fréquence avec laquelle on effectue ces travaux. Pour réduire l’exposition à de tels produits, il faut travailler dans un endroit bien aéré et utiliser le matériel de sécurité approprié, tel un masque anti-poussières spécialement conçu pour filtrer les particules microscopiques.

• Éviter tout contact prolongé avec la poussière soulevée par cet outil ou autres outils électriques. Porter des vêtements de protection et nettoyer les parties exposées du corps à l’eau savonneuse. S’assurer de bien se protéger afin d’éviter d’absorber par la bouche, les yeux ou la peau des produits chimiques nocifs.

AVERTISSEMENT : cet outil peut produire et répandre de la

poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Toujours utiliser un appareil respiratoire anti-poussières approprié approuvé par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé du visage et du corps.

AVERTISSEMENT : toujours porter une protection auditive

appropriée conformément à la norme ANSI S12.6 (S3.19) lors de l’utilisation du produit. Dans certaines conditions et selon la durée d’utilisation, le bruit émis par ce produit peut contribuer à une perte auditive.

AVERTISSEMENT : toujours utiliser une protection oculaire.

Tous les utilisateurs et personnes à proximité doivent porter une protection oculaire conforme à la norme ANSI Z87.1.

AVERTISSEMENT : lorsqu’elle est inutilisée, déposer la

meuleuse sur une surface stable où elle sera immobile et ne risquera pas de rouler ou de faire trébucher ou chuter quiconque. La meuleuse peut être placée à la verticale, sur son bloc-piles mais elle peut ainsi facilement être renversée. Une telle pratique peut entraîner des blessures corporelles graves. ATTENTION: pour réduire le risque de blessure corporelle, être encore plus prudent lors de travaux dans un coin ou sur un rebord. En effet, le contact inopiné de la meule ou d’un autre accessoire sur une surface indirecte ou un rebord pourrait provoquer un mouvement brusque et soudain de l’outil.

• L’étiquette apposée sur votre outil peut comprendre les symboles suivants. Les symboles et leurs définitions sont indiqués ci-après: V ................... volts A ....................... ampères Hz ................. hertz W ...................... watts min ............... minutes ou AC .......... courant ou DC ... courant continu ......................... alternatif ................. classe I ou AC/DC ... courant ..................... fabrication ......................... alternatif (mis à la terre) ou continuFrançais

o ..................... vitesse à vide classe II n ....................... vitesse (double isolation) ........................ nominale …/min .......... par minute ..................... borne de terre IPM ............... impacts par ...................... symbole minute ......................... d’avertissement BPM ............. battements par r/min ................. tours par minute minute sfpm ............. pieds linéaires SPM (FPM) ....... fréquence par par minute (plpm) minute Consignes de sécurité importantes propres à tous les blocs-piles Pour commander un bloc-piles de rechange, s’assurer d’inclure son numéro de catalogue et sa tension. Consulter le tableau en dernière page de ce manuel pour connaître les compatibilités entre chargeurs et blocs-piles. Le bloc-piles n’est pas totalement chargé d’usine. Avant d’utiliser le bloc-piles et le chargeur, lire les consignes de sécurité ci-dessous. Puis suivre la procédure de charge indiquée.

LIRE TOUTES LES CONSIGNES

• Ne pas recharger ou utiliser un bloc-piles en milieu déflagrant, en présence, par exemple, de poussières, gaz ou liquides inflammables. Le fait d’insérer ou retirer un bloc-piles de son chargeur pourrait causer l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un chargeur. NE modifier un bloc-piles d’AUCUNE façon pour le faire rentrer dans un chargeur incompatible, car il pourrait se briser et causer des dommages corporels graves. Consulter le tableau en dernière page de ce manuel pour connaître les compatibilités entre chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des chargeurs

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau ou dans tout autre liquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-piles en présence de températures ambiantes pouvant excéder 40°C (105°F) (comme dans des hangars ou des bâtiments métalliques l’été). Pour préserver leur durée de vie, entreposer les blocs-piles dans un endroit frais et sec. REMARQUE : ne pas mettre un bloc-piles dans un outil dont la gâchette est verrouillée en position de marche. Ne jamais bloquer l’interrupteur en position de MARCHE.

AVERTISSEMENT: risques d’incendie. Ne jamais tenter d’ouvrir

le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc- piles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager les blocs-piles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, ou si l’appareil est tombé, a été écrasé ou endommagé de quelque façon que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné). Les blocs-piles endommagés doivent être renvoyés à un centre de réparation pour y être recyclés.

AVERTISSEMENT : risques d’incendie. Au moment de

ranger ou transporter le bloc-piles, s’assurer qu’aucun objet métallique n’entre en contact avec les bornes à découvert du bloc-piles. Par exemple, éviter de placer un bloc-piles dans un tablier, une poche, une boîte à outils ou un tiroir, etc. contenant des objets tels que des clous, des vis, des clés, etc. Le fait de transporter des bloc-piles comporte des risques d’incendie, car les bornes des piles pourraient entrer, par inadvertance, en contact avec des objets conducteurs, tels que : clés, pièces de monnaie,Français

outils ou autres. La réglementation sur les produits dangereux (Hazardous Material Regulations) du département américain des transports interdit, en fait, le transport des piles pour le commerce ou dans les avions (ex: dans les bagages enregistrés ou à main) À MOINS qu’elles ne soient correctement protégées contre tout court- circuit. Aussi lors du transport individuel de blocs-piles, s’assurer que leurs bornes sont bien protégées et isolées de tout matériau pouvant entrer en contact avec elles et provoquer un court-circuit. CONSIGNES DE SÉCURITÉ PROPRES AUX PILES AU LITHIUM-ION (Li-Ion)

• Ne pas incinérer le bloc-piles même s’il est sévèrement endommagé ou complètement usagé, car il pourrait exploser et causer un incendie. Pendant l’incinération des blocs-piles au lithium-ion, des vapeurs et matières toxiques sont dégagées.

• En cas de contact du liquide de la pile avec la peau, rincer immédiatement au savon doux et à l’eau. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux s’avéraient nécessaires, noter que l’électrolyte de la pile est composé d’un mélange de carbonates organiques liquides et de sels de lithium.

• Le contenu des cellules d’une pile ouverte peut causer une irritation respiratoire. En cas d’inhalation, exposer l’individu à l’air libre. Si les symptômes persistent, consulter un médecin.

AVERTISSEMENT: risques de brûlure. Le liquide de la pile peut

s’enflammer s’il est exposé à des étincelles ou à une flamme. Le sceau SRPRC

(Société de recyclage des piles rechargeables au Canada)apposé sur une pile au nickel-cadmium, à hydrure métallique de nickel ou au lithium-ion (ou un bloc-piles) indique que les coûts de recyclage de ces derniers en fin d’utilisation ont déjà été réglés par

EWALT. Dans certaines régions, la mise au rebut ou aux ordures municipales des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion, est illégale; le programme de SRPRC constitue donc une solution pratique et écologique. La SRPRC

, en collaboration avec DEWALT et d’autres utilisateurs de piles, a mis sur pied des programmes aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l’environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé

EWALT ou chez votre détaillant afin qu’elles y soient recyclées. On peut en outre se renseigner auprès d’un centre de recyclage local pour connaître d’autres sites les acceptant. SRPRC

est une marque déposée de la Société de recyclage des piles rechargeables au Canada. Directives de sécurité importantes propres à tous les chargeurs de piles CONSERVER CES INSTRUCTIONS : ce manuel contient des directives de sécurité et d’utilisation importantes propres aux chargeurs de piles.

• Avant d’utiliser le chargeur, lire toute consigne et tout avertissement apposés sur le chargeur, le bloc-piles et le produit utilisant le bloc- piles.

AVERTISSEMENT : risques de chocs électriques. Ne laisser

aucun liquide pénétrer dans le chargeur, des chocs électriques pourraient en résulter. ATTENTION : risques de brûlure. Pour réduire tout risque de dommages corporels, ne recharger que des blocs-pilesFrançais

rechargeables DEWALT. Tout autre type de piles pourrait exploser et causer des dommages corporels et matériels. AVIS: sous certaines conditions, lorsque le chargeur est connecté au bloc d’alimentation, des matériaux étrangers pourraient court-circuiter le chargeur. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant tout entretien.

• NE PAS tenter de charger de bloc-piles avec des chargeurs autres que ceux décrits dans ce manuel. Le chargeur et son bloc-piles ont été conçus tout spécialement pour fonctionner ensemble.

• Ces chargeurs n’ont pas été conçus pour une utilisation autre que recharger les blocs-piles rechargeables D EWALT. Toute autre utilisation comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Protéger le chargeur de la pluie ou de la neige.

• Tirer sur la fiche plutôt que sur le cordon pour débrancher le chargeur. Cela permet de réduire les risques d’endommager la fiche ou le cordon d’alimentation.

• S’assurer que le cordon est protégé de manière à ce que personne ne marche ni ne trébuche dessus, ou à ce qu’il ne soit ni endommagé ni soumis à aucune tension.

• N’utiliser une rallonge qu’en cas de nécessité absolue. L’utilisation d’une rallonge inadéquate comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans un endroit sec et utiliser une rallonge conçue pour l’extérieur. L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de chocs électriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]). Plus le calibre est petit, et plus sa capacité est grande. Un calibre16, par exemple, a une capacité supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour obtenir une certaine longueur, s’assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant. Calibres minimaux des rallonges Intensité (en ampères) Volts Longueur totale de cordon en mètres (pieds) 120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150) 240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300) Supérieur

• Ne poser aucun objet sur le chargeur. Ne pas mettre le chargeur sur une surface molle qui pourrait en bloquer la ventilation et provoquer une surchauffe interne. Éloigner le chargeur de toute source de chaleur. Le chargeur dispose d’orifices d’aération sur le dessus et le dessous du boîtier.

• Ne pas le faire fonctionner avec un cordon d’alimentation ou une fiche endommagée.Français

• Ne pas utiliser le chargeur s’il a reçu un coup, fait une chute ou a été endommagé de quelque façon que ce soit. Le ramener dans un centre de réparation agréé.

• Ne pas démonter le chargeur. Pour tout service ou réparation, le rapporter dans un centre de réparation agréé. Le fait de le réassembler de façon incorrecte comporte des risques de chocs électriques, d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout entretien. Cela réduira tout risque de chocs électriques. Le fait de retirer le bloc-piles ne réduira pas ces risques.

• NE JAMAIS tenter de connecter 2 chargeurs ensemble.

• Le chargeur a été conçu pour être alimenté en courant électrique domestique standard de 120 volts. Ne pas tenter de l’utiliser avec toute autre tension. Cela ne s’applique pas aux chargeurs de postes mobiles. Chargeurs L’outil utilise un chargeur DEWALT. S’assurer FIG. 1

de bien lire toutes les directives de sécurité avant d’utiliser le chargeur. Consulter le tableau figurant à la fin du présent mode d’emploi pour connaître la compatibilité des chargeurs et des blocs-piles. Procédure de charge

1. Branchez le chargeur dans la prise

appropriée avant d’y insérer le bloc- piles.

2. Insérez le bloc-piles (J) dans le chargeur,

comme illustré en Figure 1, en vous assurant qu’il y est correctement calé. Le voyant rouge (charge) clignotera de façon continue indiquant que le cycle de chargement a commencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de façon

continue. Le bloc-piles est alors complètement chargé et peut être utilisé ou laissé dans le chargeur. Fonctionnement du voyant

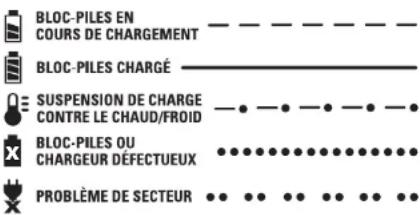

Voyants de charge Ce chargeur a été conçu pour détecter les problèmes pouvant survenir. Un voyant rouge clignotant rapidement indique qu’il y a un problème. Dans cette éventualité, réinsérez le bloc-piles dans le chargeur. Si le problème persiste, essayez un autre bloc-piles pour déterminer si le chargeur fonctionne. Si le nouveau bloc-piles se recharge correctement, le bloc-piles initial est endommagé et doit être retourné dans un centre de réparation ou tout autre site de récupération pour y être recyclé. Si l’on obtient le même résultat avec le nouveau bloc-piles, faites vérifier le chargeur et le bloc-piles chez un centre de réparation agréé.Français

FONCTION DE SUSPENSION DE CHARGE CONTRE LE CHAUD/FROID Ce chargeur est équipé d’une fonction de suspension de charge contre le chaud/froid. Lorsque le chargeur détecte un bloc-piles chaud, il démarre automatiquement la fonction de suspension de charge contre le chaud, en suspendant le chargement jusqu’au refroidissement de ce dernier. Une fois le bloc-piles refroidi, le chargeur se met automatiquement en mode de chargement. Cette caractéristique assure aux blocs-piles une durée de vie maximale. Le voyant rouge clignote longuement, puis rapidement en mode de suspension de charge contre le chaud/froid.

LAISSER LE BLOC-PILES DANS LE CHARGEUR

Le chargeur et son bloc-piles peuvent rester connectés, le voyant du chargeur affichant alors Bloc-piles chargé. BLOCS-PILES FAIBLES : les blocs-piles faibles continueront de fonctionner, mais il faudra s’attendre à un rendement moindre. BLOCS-PILES DÉFECTUEUX: ce chargeur ne pourra recharger un bloc-piles défectueux. Le chargeur indiquera qu’un bloc-piles est défectueux en refusant de s’allumer ou en affichant bloc-piles ou chargeur défectueux. REMARQUE : cela pourra aussi indiquer un problème avec le chargeur.

PROBLÈME AVEC LE SECTEUR

Certains chargeurs présentent un voyant pour tout problème avec le secteur. Lorsque le chargeur est utilisé avec des blocs d’alimentation portatifs comme des génératrices ou des alternateurs, il pourrait temporairement s’arrêter de marcher, auquel cas un voyant rouge émet deux clignotements rapides suivis d’une pause. Cela indique que le bloc d’alimentation est hors tolérance. Remarques importantes concernant le chargement

1. Pour augmenter la durée de vie du bloc-piles et optimiser

son rendement, le recharger à une température ambiante de 18° à 24°C (65°F à 75°F). NE PAS recharger le bloc-piles à une température inférieure à + 4,5 °C (+ 40 °F) ou supérieure à + 40,5 °C (+ 105 °F). C’est important pour prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds au toucher

pendant la charge. C’est normal et ne représente en aucun cas une défaillance du produit. Pour faciliter le refroidissement du bloc-piles après utilisation, éviter de laisser le chargeur ou le bloc-piles dans un local où la température ambiante est élevée comme dans un hangar métallique ou une remorque non isolée.

3. Un bloc-piles froid se rechargera deux fois moins vite qu’un

bloc-piles chaud. Le bloc-piles se rechargera à un rythme plus lent tout au cours du cycle de charge et ne retournera pas à sa capacité maximale de charge même s’il venait à se réchauffer.

4. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise en y branchant une lampe ou tout autre appareil électrique. b. Vérifier que la prise n’est pas contrôlée par un interrupteur qui coupe le courant lorsqu’on éteint les lumières. c. Déplacer le chargeur et le bloc-piles dans un local où la température ambiante se trouve entre environ 18° et 24°C (65°F et 75°F). d. Si le problème persiste, amener l’outil, le bloc-piles et son chargeur dans un centre de réparation local.

5. Recharger le bloc-piles lorsqu’il ne produit plus assez de

puissance pour effectuer un travail qu’il faisait facilement auparavant. NE PAS CONTINUER à l’utiliser dans ces conditions.Français

Suivre la procédure de charge. Si nécessaire, il est aussi possible de recharger un bloc-piles partiellement déchargé sans effet nuisible sur le bloc-piles.

6. Les corps étrangers conducteurs tels que (mais pas limité à)

poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant tout entretien.

7. Ne pas congeler ou immerger le chargeur dans l’eau ou tout

AVERTISSEMENT : risques de chocs électriques. Ne laisser

aucun liquide pénétrer dans le chargeur, des chocs électriques pourraient en résulter.

AVERTISSEMENT: risques de brûlure. Ne submerger le bloc-

piles dans aucun liquide et le protéger de toute infiltration de liquide. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier plastique du bloc-piles est brisé ou fissuré, le retourner dans un centre de réparation pour y être recyclé. Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri de toute

lumière solaire directe et de toute température excessive.

2. Pour un stockage prolongé, il est recommandé d’entreposer le

bloc-piles pleinement chargé dans un lieu frais et sec, hors du chargeur pour optimiser les résultats. REMARQUE : les blocs-piles ne devraient pas être entreposés complètement déchargés. Il sera nécessaire de recharger le bloc- piles avant réutilisation.

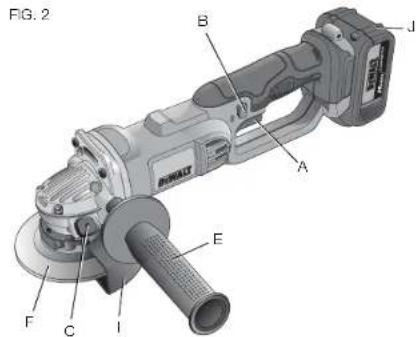

COMPOSANTS (FIG. 2, 9) A. Détente F. Meule abrasive B. Bouton de verrouillage G. Contre-bride non filetée (Fig. 9) C. Bouton de verrouillage de H. Écrou de serrage fileté (Fig. 9) la broche I. Capot protecteur D. Broche (Fig. 9) J. Bloc-piles E. Poignée latéraleFrançais

Assemblage de la poignée latérale (Fig.2) La poignée latérale (E) s’installe à droite ou à gauche dans les trous filetés du carter d’engrenage. Avant d’utiliser l’outil, vérifier si la poignée est solidement fixée. Pour améliorer le confort de l’utilisateur, le carter d’engrenage pivotera sur 90° pour les travaux de coupe. Rotation du carter d’engrenage

AVERTISSEMENT : pour réduire le risque de blessures

graves, éteindre l’outil et retirer le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage accidentel peut provoquer des blessures.

1. Retirer les quatre vis des coins qui fixent le

FIG. 3 carter d’engrenage au boîtier du moteur.

2. Sans séparer le carter d’engrenage du boîtier,

faire pivoter la tête du carter d’engrenage à la position souhaitée. REMARQUE : dans le cas d’une séparation de plus de 3,17 mm (1/8 po) entre le carter d’engrenage et le boîtier du moteur, confier la réparation et le remontage de l’outil à un centre de réparation D EWALT. Si l’outil n’est pas réparé, il y a risque de défaillance des brosses, du moteur et du roulement à billes.

3. Réinstaller les vis qui retiennent le carter d’engrenage au boîtier

du moteur. Serrer les vis à un couple de 2,3N.m (20lb-po). Un couple plus élevé risque de fausser les vis. Accessoires Il est important de sélectionner les capots protecteurs, les tampons et les brides corrects pour l’utilisation avec les accessoires de meuleuse. Pour de plus amples renseignements en matière de sélection des bons accessoires, consulter les pages41 et 42.

AVERTISSEMENT: utiliser des accessoires prévus au moins pour

le régime indiqué sur l’étiquette d’avertissement de l’outil. En effet, les meules et autres accessoires, tournant à un régime plus élevé que celui pour lequel ils sont conçus, risquent d’être projetés et de causer des blessures. Les accessoires filetés doivent comporter un moyeu à 11filets de 15,9mm (5/8po) de diamètre. Quant aux accessoires non filetés, ils doivent comporter un trou de montage de 22,2mm (7/8po) de diamètre. Si non, il se peut que l’accessoire ait été conçu pour une utilisation avec une scie circulaire. Utiliser uniquement les accessoires illustrés aux pages41 et 42 du présent mode d’emploi. Le régime nominal des accessoires doit toujours se situer au-dessus de la vitesse de l’outil, tel qu’indiqué sur la plaque signalétique de l’outil. Assemblage du capot protecteur

AVERTISSEMENT : pour réduire le risque de blessures

graves, éteindre l’outil et retirer le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage accidentel peut provoquer des blessures. ATTENTION : utiliser systématiquement des capots protecteurs avec toutes les meules, meules à tronçonner, disques à lamelles à poncer, brosses métalliques et circulaires. L’outil peut être utilisé sans le capot protecteur seulement lors du ponçage avec des disques abrasifs conventionnels. Des capotsFrançais

protecteurs de type 27 (prévus pour être utilisés avec des meules à moyeu déporté [types 27 et 29], des disques à lamelles de ponçage, des brosses métalliques et des brosses coupelle) sont vendus séparément chez votre distributeur local ou dans les centres de services agréés. Le meulage ou la découpe avec des meules autres que celles de type 27 ou 29 requiert l’utilisation d’un capot protecteur autre, non inclus avec cet outil. Un capot protecteur de type 1 est fourni pour être utilisé avec les meules de type 1. Les instructions d’installation des capots protecteurs sont incluses ci-après ainsi que dans l’emballage de l’accessoire.

1. Dégager le verrou du capot protecteur

(K) et aligner les pattes (L) du capot protecteur avec les fentes pratiquées sur le carter d’engrenage (M). Les pattes du capot protecteur seront alors alignées avec les fentes pratiquées dans le boîtier du carter d’engrenage.

2. Enfoncer le capot jusqu’à ce que

les pattes de celui-ci s’engagent et tournent librement dans les rainures du moyeu du carter d’engrenage.

3. Tourner le capot protecteur (I) à la

position de travail voulue alors que le verrou est désengagé. Le corps du capot devrait être placé entre la broche et l’opérateur pour maximiser la protection de ce dernier.

4. Engager le verrou du capot protecteur pour le fixer sur le carter

d’engrenage. Une fois le verrou engagé, il devrait être impossible de faire tourner le capot à la main. Ne pas utiliser la meuleuse avec un capot protecteur lâche ou un levier de serrage en position ouverte.

5. Pour retirer le capot protecteur, dégager le verrou du capot,

tourner le capot de sorte que les flèches s’alignent puis tirer sur celui-ci. REMARQUE : le capot protecteur est

FIG. 5 préréglé en usine pour correspondre au diamètre du moyeu du carter d’engrenage. Si, après un certain temps, le capot protecteur se desserre, visser la vis de réglage (N) avec le levier de serrage en position fermée et le capot inséré sur l’outil. ATTENTION : ne pas serrer la vis de réglage avec le levier de serrage en position ouverte. Une telle pratique pourrait endommager le capot protecteur ou le moyeu de montage de façon imperceptible. ATTENTION: s’il est impossible de serrer le capot protecteur à l’aide du serre-joint de réglage, ne pas utiliser l’outil. Pour réduire le risque de blessure, apporter l’outil et le capot protecteur à un centre de réparation pour réparer ou remplacer le capot. REMARQUE : le meulage et le tronçonnage de chant peuvent s’effectuer à l’aide de meules de type 27 conçues et indiquées pour ce travail. Des meules de 6,35 mm (1/4 po) d’épaisseur sont conçues pour le meulage de surface alors que les meules de 3,17mm (1/8po) d’épaisseur le sont pour le meulage de chant. Il est également possible de tronçonner avec une meule et un capot protecteur de type1.Français

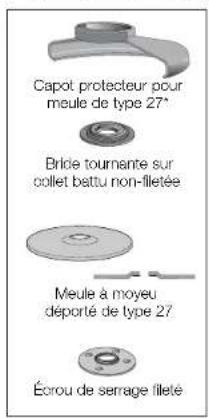

Capot protecteur pour meule de type 27* Meules de 114,3 mm (4-1/2 po Bride tournante sur collet battu non-filetée Écrou de serrage fileté Meule à moyeu intégré de type 27 Capot protecteur pour meule de type 27* Meule à moyeu déporté de type 27 Brosses métalliques Brosses coniques en métal de 76,2 mm (3 po) Brosse métallique à touret de 101,6 mm (4 po) Capot protecteur pour meule de type 27* Capot protecteur pour meule de type 27*

• REMARQUE: des capots protecteurs de type 27 sont vendus séparément chez votre distributeur local ou dans les centres de service agréés.Français

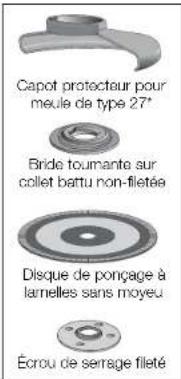

Disques de ponçage à lamelles de 114,3 mm (4-1/2 po) Disque de ponçage à lamelles avec moyeu intégré Bride tournante sur collet battu non-filetée Disque de ponçage à lamelles sans moyeu Écrou de serrage fileté Tampon en caoutchouc Disque abrasif Écrou de serrage fileté Disques de ponçage Disque de coupe de 114,3 mm (4-1/2 po) Capot protecteur pour meule de type 1 Bride tournante sur collet battu non-filetée Disque de coupe Écrou de serrage fileté Capot protecteur pour meule de type 1 Bride tournante sur collet battu non-filetée Disque de coupe diamant Écrou de serrage fileté Capot protecteur pour meule de type 27* Capot protecteur pour meule de type 27*

• REMARQUE: des capots protecteurs de type 27 sont vendus séparément chez votre distributeur local ou dans les centres de service agréés.Français

AVERTISSEMENT : pour réduire le risque de blessures

graves, éteindre l’outil et retirer le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage accidentel peut provoquer des blessures. Installation et retrait du bloc-piles REMARQUE: pour des résultats optimums, s’assurer que le bloc- piles est complètement chargé. FIG. 6

Pour installer le bloc-piles (J) dans la poignée de l’outil, alignez le bloc-piles sur les rails dans la poignée de l’outil et faites-le glisser fermement en place puis vérifiez qu’il ne s’en détachera pas. Pour retirer le bloc-piles de l’outil, poussez sur le bouton de libération (O) et tirez fermement le bloc-piles hors de la poignée de l’outil. Insérez-le dans son chargeur comme décrit dans la section appropriée de ce manuel. TÉMOIN DE CHARGE DU BLOC-PILES (FIG. 7) Certains blocs-piles D EWALT possèdent un témoin de charge qui consiste en trois voyants Del verts indiquant le niveau de charge du bloc-piles. Pour activer le témoin de charge, maintenez appuyé le bouton du témoin de charge (P). Une combinaison des trois voyants Del verts s’allumera indiquant le niveau de charge. Lorsque le niveau de charge du bloc-pile atteint la limite minimale d’utilisation, le témoin de charge reste éteint et le bloc-piles doit être rechargé.

FIG. 7 REMARQUE : le témoin de charge ne fait qu’indiquer le niveau de charge du bloc-piles. Il ne donne aucune indication quant au fonctionnement de l’outil. Son propre fonctionnement pourra aussi varier en fonction des composants produit, de la température et de l’application d’utilisation. Pour plus d’informations quant au témoin de charge du bloc-piles, veuillez appeler le 1-800-4-D EWALT (1-800-433-9258) ou vous rendre sur notre site www.dewalt.com. Interrupteur

BOUTON DE VERROUILLAGE ET DÉTENTE

L’outil de tronçonnage est muni d’un bouton de verrouillage (B). Pour verrouiller la détente (A), appuyer sur le bouton de verrouillage comme indiqué à la Figure 8. L’appareil est verrouillé lorsque le bouton de verrouillage est enfoncé vers le symbole du cadenas fermé.Français

Toujours verrouiller la détente lors du transport ou du rangement de l’outil pour empêcher tout démarrage involontaire. DÉVERROUILLÉ

FIG. 8 VERROUILLÉ Pour déverrouiller la détente, appuyer sur le bouton de verrouillage. L’appareil est déverrouillé lorsque le bouton de verrouillage est enfoncé vers le symbole du cadenas ouvert. Le bouton de verrouillage est rouge pour indiquer que la détente est déverrouillée. Enfoncer la détente (A) pour mettre le moteur en marche. La relâcher et le moteur s’arrête. REMARQUE: cet outil n’est doté d’aucun dispositif permettant de verrouiller la détente en position MARCHE et l’outil ne doit jamais être verrouillé dans cette position par quelque moyen que ce soit.

AVERTISSEMENT: saisir fermement la poignée latérale et le corps

de l’outil pour le maîtriser à l’amorçage, en cours de fonctionnement et jusqu’à l’arrêt complet de la meule ou de l’accessoire. S’assurer que la meule est vraiment immobile avant de déposer l’outil.

AVERTISSEMENT: laisser l’outil atteindre son plein régime avant

de toucher la surface de la pièce. Soulever l’outil de la surface de la pièce avant d’arrêter le moteur. BOUTON DE VERROUILLAGE DE LA BROCHE (FIG. 2) Le bouton de verrouillage de la broche (C) est destiné à empêcher la broche de tourner lors de l’installation ou du retrait de la meule. N’utilisez le bouton de verrouillage de la broche que lorsque l’outil est à l’arrêt, que le bloc-piles a été retiré, et après arrêt complet de la meule. AVIS: pour réduire tout risque d’endommager l’outil, ne pas activer le bouton de verrouillage de la broche alors que l’outil est en marche. L’outil pourrait être endommagé, et ses accessoires être projetés, posant ainsi des risques de dommages corporels. Pour engager le dispositif de verrouillage, enfoncer le bouton de verrouillage de la broche (C), puis tourner la broche jusqu’à ce qu’elle se bloque. Assemblage et utilisation de meules à moyeu déporté et de disques de ponçage à lamelles REMARQUE: un capot protecteur de type 27 DOIT être utilisé et est vendu séparément chez votre distributeur local ou dans les centres de service agréés.

AVERTISSEMENT : pour réduire le risque de blessures

graves, éteindre l’outil et retirer le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage accidentel peut provoquer des blessures. Les meules à moyeu intégré s’installent directement sur la broche filetée à 11filets de 15,9mm (5/8po) de diamètre.

1. Visser à la main la meule sur la broche.

2. Enfoncer le bouton de verrouillage de la broche et utiliser une clé

à ouverture fixe pour serrer le moyeu de la meule.Français

3. Pour retirer la meule, inverser la procédure d’assemblage

ci-dessus. AVIS: une meule mal assise avant le démarrage de l’outil risquerait d’endommager l’outil ou la meule.

ASSEMBLAGE DE MEULES SANS MOYEU

AVERTISSEMENT : pour réduire le risque de blessures

graves, éteindre l’outil et retirer le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage accidentel peut provoquer des blessures. Utiliser les brides fournies avec les meules à moyeu déporté de type 27. Pour de plus amples renseignements, consulter les pages41 et 42 du présent mode d’emploi.

1. Enfiler la contre-bride non filetée (G) sur

FIG. 9 la broche (D) avec la section surélevée (d’entraînement) contre la meule.

2. Appuyer la meule contre la contre-bride

en la centrant sur la section surélevée (d’entraînement) de la contre-bride.

3. Tout en enfonçant le bouton de

verrouillage de la broche, visser l’écrou de serrage (H) sur la broche. Si la meule à installer est de plus de 3,17 mm (1/8 po) d’épaisseur, enfiler l’écrou de serrage fileté sur la broche de sorte que la section surélevée (d’entraînement) s’insère au centre de la meule. Si elle es de moins de 3,17 mm (1/8 po), enfiler l’écrou de serrage fileté sur la broche de sorte que la section surélevée (d’entraînement) ne repose pas contre la meule.

4. Tout en enfonçant le bouton de verrouillage de la broche, serrer

l’écrou de serrage avec une clé à ouverture fixe.

5. Pour retirer la meule, enfoncer le bouton de verrouillage de la

broche et desserrer l’écrou de serrage fileté avec une clé à ouverture fixe.

(1/8 PO) Bride tournante FIG. 10B Écrou de serrage

(1/4 PO) Écrou de serrage FIG. 10A Bride tournante REMARQUE: si la meule tourne une fois l’écrou de serrage fixé, vérifier l’orientation de l’écrou de serrage fileté. En effet, si une meule mince est installée avec le pilote d’entraînement sur l’écrou de serrage contre la meule, celle-ci tournera, car la hauteur de la pièce pilote d’entraînement empêche l’écrou de serrage de bien retenir la meule.

MEULAGE DE SURFACE AVEC DES MEULES

1. Laisser l’outil atteindre son plein régime avant de toucher la

surface de la pièce avec la meule.

2. Appliquer un minimum de pression sur la surface de la pièce et

laisser l’outil fonctionner à haute vitesse. L’abrasion est à son meilleur à vitesse élevée.

3. Maintenir un angle de 20° à 30° entre

FIG. 11 20˚–30˚ l’outil et la surface de la pièce.Français

4. Déplacer constamment l’outil en imprimant un mouvement de

va-et-vient pour prévenir la formation d’entailles sur la surface de travail.

5. Soulever l’outil de la surface de la pièce avant d’arrêter le

moteur. Permettre l’immobilisation complète de l’outil avant de le déposer.

MEULAGE DE CHANT AVEC DES MEULES

AVERTISSEMENT: les meules utilisées pour le tronçonnage et le

meulage de chant risquent de se briser ou d’effectuer un rebond si elles se plient ou se tordent lors d’un tronçonnage ou d’un meulage en profondeur. Pour réduire le risque de blessures graves, limiter l’utilisation de ces meules au travail avec un capot protecteur de type 27 et à la découpe et à l’entaillage superficiels (profondeur inférieure à 13 mm [1/2 po]). La face ouverte du capot protecteur doit être positionnée loin de l’opérateur. Pour un tronçonnage plus profond avec une meule tronçonneuse de type1, utiliser un capot fermé de type1. Pour de plus amples renseignements, consulter les pages41 et 42.

1. Laisser l’outil atteindre son plein régime avant de toucher la

surface de la pièce avec la meule.

2. Appliquer un minimum de pressionsur

FIG. 12 la surface de la pièce et laisser l’outil fonctionner à haute vitesse. L’abrasion est à son meilleur à vitesse élevée.

3. Se positionner de sorte que le côté

inférieur non protégé de la meule fasse face à l’opposé de l’opérateur.

4. Une fois le tronçonnage amorcé

etle taillage de la première encoche effectué, ne pas modifier l’angle du tronçonnage. Un changement d’angle pliera la meule et pourrait provoquer un bris de meule. Les meules de chant ne sont pas conçues pour résister aux pressions latérales produites par le pliage.

5. Soulever l’outil de la surface de la pièce avant d’arrêter le moteur.

Permettre l’immobilisation complète de l’outil avant de le déposer.

AVERTISSEMENT : ne pas utiliser de meules pour chant ou

de disques de coupe pour effectuer des opérations de meulage de surface. En effet, ceux-ci ne sont pas conçus pour résister aux pressions latérales de ce type d’opération. Une telle pratique risque de briser la meule ou le disque et d’entraîner de graves blessures. FINITION DE SURFACE AVEC DES DISQUES DE PONÇAGE À LAMELLES

1. Laisser l’outil atteindre son plein régime avant de toucher la

surface de la pièce avec la meule.

2. Appliquer un minimum de pression sur la surface de la pièce et

laisser l’outil fonctionner à haute vitesse. Le ponçage est à son meilleur à vitesse élevée.

3. Maintenir un angle de 5° à 10° entre l’outil et

imprimant un mouvement de va-et-vient pour prévenir la formation d’entailles sur la surface de travail.

5. Soulever l’outil de la surface de la pièce avant d’arrêter le moteur.

Permettre l’immobilisation complète de l’outil avant de le déposer. ASSEMBLAGE DES TAMPONS POUR LE PONÇAGE

AVERTISSEMENT : pour réduire le risque de blessures

graves, éteindre l’outil et retirer le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage accidentel peut provoquer des blessures.Français

REMARQUE: le capot protecteur peut être retiré si des tampons pour le ponçage sont utilisés.

AVERTISSEMENT : une fois le ponçage terminé, réinstaller le

capot protecteur adéquat pour les opérations utilisant une meule, un disque de coupe, un disque de ponçage à lamelles, une brosse métallique ou une brosse métallique à touret.

tampon (Q) sur la broche.

3. Tout en enfonçant le bouton

deverrouillage de la broche, visser l’écrou de serrage (S) sur la broche en alignant le moyeu surélevé de l’écrou de serrage bien au centre du disque abrasif et du tampon.

4. Serrer l’écrou de serrage à la

main. Puis enfoncer le bouton de verrouillage de la broche tout en tournant le disque abrasif jusqu’à ce que le disque et l’écrou de serrage soient bien ajustés.

5. Pour retirer la meule, attrapez et tournez le tampon de soutien et

le disque abrasif tout en poussant sur le bouton de verrouillage de la broche. UTILISATION DES TAMPONS POUR LE PONÇAGE Sélectionner le grain du disque abrasif en fonction du travail à exécuter. Les disques de ponçage sont offerts en plusieurs grains. Un grain grossier enlève la matière plus rapidement et permet un premier dégrossissage. Un grain fin enlève la matière plus lentement et produit un fini plus régulier. Commencer le travail avec un grain grossier pour un dégrossissage rapide. Puis utiliser un papier abrasif à grain moyen puis à grain fin pour optimiser la finition. Grain grossier 16–30 Grain moyen 36–80 Grain fin pour la finition 100–120 Grain très fin pour la finition 150–180

1. Laisser l’outil atteindre son plein régime avant de toucher la

surface de la pièce avec l’outil.

2. Appliquer un minimum de pression sur la surface de la pièce et

laisser l’outil fonctionner à haute vitesse. Le ponçage est à son meilleur à vitesse élevée.

3. Maintenir un angle de 5° à 15° entre

5˚–15˚ FIG. 15 l’outil et la surface de la pièce. Le disque abrasif devrait toucher environ 25,4 mm (1po) de la surface de la pièce.

4. Déplacer constamment l’outil en ligne

droite pour empêcher le disque de brûler ou de tracer des sillons sur la surface de la pièce. Les marques de brûlure ou de sillons sont provoquées par un outil en fonctionnement, immobile sur la pièce, ou par le déplacement de celui-ci en cercles.

5. Soulever l’outil de la surface de la pièce avant d’arrêter le moteur.

Permettre l’immobilisation complète de l’outil avant de le déposer. Précautions relatives au ponçage de peinture

1. Le ponçage d’une peinture au plomb N’EST PAS

RECOMMANDÉ en raison des difficultés entourant le contrôle de la poussière contaminée. Le danger le plus importantFrançais

d’empoisonnement au plomb touche les enfants et les femmes enceintes.

2. Étant donné qu’il est difficile d’identifier si une peinture contient ou

non du plomb sans une analyse chimique, nous recommandons de suivre les précautions suivantes lors du ponçage d’une peinture :

SÉCURITÉ PERSONNELLE

1. Les enfants et les femmes enceintes ne devraient pas entrer

dans une zone de travail où se fait le ponçage de la peinture avant que la zone n’ait été entièrement nettoyée.

2. Toutes les personnes entrant dans la zone de travail doivent

porter un masque antipoussières ou un respirateur. Le filtre doit être remplacé chaque jour ou dès que la personne qui le porte éprouve de la difficulté à respirer. REMARQUE : seuls les masques antipoussières qui conviennent pour le travail avec de la poussière et des émanations de peinture au plomb doivent être utilisés. Les masques pour peinture ordinaires n’offrent pas cette protection. Consulter le détaillant de quincaillerie de votre région pour obtenir un masque antipoussières homologué N.I.O.S.H.

3. EVITER DE MANGER, BOIRE et FUMER dans la zone de

travail pour empêcher toute ingestion de particules de peinture contaminée. Les travailleurs doivent se laver les mains AVANT de manger, de boire ou de fumer. Ne pas laisser de nourriture, de breuvages ou d’articles de fumeur dans la zone de travail où ils risquent de recevoir de la poussière.

RESPECT DE L’ENVIRONNEMENT

1. La peinture doit être enlevée de façon à minimiser la quantité de

2. Les zones où la peinture est enlevée doivent être scellées avec

des feuilles de plastique d’une épaisseur de 101,6 μm (4 mils).

3. Le ponçage doit se faire de façon à réduire le repérage de la

poussière de peinture à l’extérieur de la zone de travail.

NETTOYAGE ET MISE AU REBUT

1. Toutes les surfaces de la zone de travail doivent être nettoyées à

fond à l’aide d’un aspirateur, et ce, chaque jour, pour la durée du projet de ponçage. Il faut changer régulièrement les sacs de filtre pour aspirateur.

2. Les toiles de peinture en plastique doivent être rassemblées et

mises au rebut avec les particules de poussière ou tout autre débris d’enlèvement. Il faut les placer dans des récipients à rebut étanches et les éliminer par la collecte des ordures ménagères. Pendant le nettoyage, les enfants et les femmes enceintes doivent éviter de se trouver dans la zone immédiate de travail.

3. Tous les jouets, meubles lavables et les ustensiles utilisés par

les enfants doivent être nettoyés à fond avant de les utiliser de nouveau. Assemblage et utilisation des brosses métalliques et de brosses métalliques à touret Les brosses forme coupelle et les brosses métalliques à touret se vissent directement sur la broche de la meuleuse sans l’utilisation de brides. Utiliser uniquement des brosses métalliques ou des brosses métalliques à touret avec un moyeu à 11filets de 15,9mm (5/8po) de diamètre. Un capot protecteur pour meules de type27 est exigé lors de l’utilisation de brosses métalliques et de brosses métalliques à touret. ATTENTION: pour réduire le risque de blessures, porter des gants de travail lors de la manipulation de brosses métalliques et de brosses métalliques à touret. En effet, elles risquent de devenir tranchantes.Français

ATTENTION: pour réduire le risque de dommage à l’outil, la meule ou la brosse ne doit pas toucher au capot protecteur une fois assemblée ou en cours de fonctionnement. L’accessoire pourrait subir des dommages imperceptibles; des fils pourraient se détacher de la coupelle ou de la brosse. MONTAGE DE BROSSES FORME COUPELLE ET DE

BROSSES MÉTALLIQUES À TOURET

AVERTISSEMENT : pour réduire le risque de blessures

graves, éteindre l’outil et retirer le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage accidentel peut provoquer des blessures.

1. Visser à la main la coupelle sur la broche.

2. Enfoncer le bouton de verrouillage de la broche et utiliser une clé

à ouverture fixe sur le moyeu de la brosse métallique à touret pour bien la serrer.

3. Pour la retirer, inverser la procédure décrite ci-dessus.

AVIS: pour réduire le risque de dommage à l’outil, bien enfoncer le moyeu de la coupelle avant le démarrage de l’outil. UTILISATION DE BROSSES FORME COUPELLE ET DE

BROSSES MÉTALLIQUES À TOURET

Les brosses métalliques à touret et à coupelle enlèvent la rouille, décapent la peinture et égalisent les surfaces irrégulières. REMARQUE: suivre les mêmes précautions lors de l’utilisation de brosses sur la peinture que lors du ponçage de peinture (consulter les Précautions relatives au ponçage de peinture, pages 47–48).

1. Laisser l’outil atteindre son plein régime avant de toucher la

surface de la pièce avec l’outil.

2. Appliquer un minimum de pression sur la

5˚–10˚ FIG. 16 surface de la pièce et laisser l’outil fonctionner à haute vitesse. L’enlèvement de matière est à son meilleur à vitesse élevée.

3. Maintenir un angle de 5° à 10° entre l’outil

et la surface de travail pour les brosses forme coupelle.

4. Pour le travail avec les brosses métalliques à touret, maintenir le

contact entre le bord de la brosse et la surface de la pièce.

5. Déplacer constamment l’outil en imprimant un mouvement de

va-et-vient pour prévenir la formation d’entailles sur la surface de travail. Les marques de brûlure ou de sillons sont provoquées par un outil en fonctionnement, immobile sur la pièce, ou par le déplacement de celui-ci en cercles.

6. Soulever l’outil de la surface de la pièce avant d’arrêter le moteur.

Permettre l’immobilisation complète de l’outil avant de le déposer. ATTENTION: prêter une attention particulière lors du travail sur les bords de pièces. En effet, il se pourrait qu’à ces endroits l’outil se déplace brusquement de façon inopinée. Montage et utilisation de meules tronçonneuses (de type1) Les disques de coupe comprennent les meules diamants et les disques abrasifs. Des disques de coupe abrasifs pour le métal et le béton sont également disponibles. Il est aussi possible d’utiliser des disques de coupe incrustés de diamants pour le béton.

AVERTISSEMENT: un capot protecteur fermé à deux faces est

compris avec l’outil et est requis lors de l’utilisation de disques de coupe. L’utilisation de brides et d’un capot protecteur inadéquats peut entraîner des blessures à la suite d’un bris de meule ou d’un contact avec celle-ci. Pour de plus amples renseignements, consulter les pages41 et 42.Français

AVERTISSEMENT : pour réduire le risque de blessures

graves, éteindre l’outil et retirer le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage accidentel peut provoquer des blessures.

1. Dégager le verrou du capot protecteur (V) et aligner les pattes (T)

du capot protecteur avec les fentes pratiquées sur le moyeu (U). Les pattes seront ainsi alignées avec les fentes du couvercle du carter d’engrenage. Positionner le

FIG. 17 capot protecteur de manière à ce qu’il soit tourné vers l’arrière.

2. Enfoncer le capot protecteur jusqu’à

ce que la patte de celui-ci s’engage et tourne librement dans la rainure du moyeu du carter d’engrenage.

3. Tourner le capot protecteur (I) à la

position désirée. Le corps du capot devrait être placé entre la broche et l’opérateur pour maximiser la protection de ce dernier.

4. Engager le verrou du capot protecteur

pour le fixer sur le couvercle du carter d’engrenage. Une fois le verrou engagé, il devrait être impossible de tourner le capot à la main. Ne pas utiliser la meuleuse avec un capot protecteur lâche ou un levier de serrage en position ouverte.

5. Pour retirer le capot protecteur,

dégager le verrou du capot, tourner le capot de sorte que les flèches s’alignent puis tirer sur celui-ci. REMARQUE : le capot protecteur est préréglé en usine pour correspondre au diamètre du moyeu du carter d’engrenage. Si, après un certain temps, le capot protecteur se desserre, visser la vis de réglage (W) avec le levier de serrage en position fermée et le capot inséré sur l’outil. AVIS : pour réduire le risque de dommages à l’outil, ne pas serrer la vis de réglage avec le levier de serrage en position ouverte. Une telle pratique pourrait endommager le capot protecteur ou le moyeu de montage de façon imperceptible.

MONTAGE DE DISQUES DE COUPE

AVERTISSEMENT : pour réduire le risque de blessures

graves, éteindre l’outil et retirer le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage accidentel peut provoquer des blessures. ATTENTION : il est impératif que les diamètres de la contre- bride filetée et de l’écrou de serrage de collier (livré avec l’outil) correspondent pour l’utilisation de disques de coupe.

1. Enfiler la contre-bride non filetée sur la broche avec la section

surélevée (d’entraînement) vers le haut. La section surélevée (d’entraînement) de la contre-bride reposera contre le disque lors de l’installation de ce dernier.

2. Déposer le disque de coupe sur la contre-bride en le centrant sur

la section surélevée (d’entraînement).

3. Enfiler l’écrou de serrage fileté avec la section surélevée

(d’entraînement) à l’opposé du disque.Français

4. Enfoncer le bouton de verrouillage de la broche et serrer l’écrou

de serrage avec une clé à ouverture fixe.

5. Pour retirer la meule, enfoncer le bouton de verrouillage de la

broche et desserrer l’écrou de serrage fileté avec une clé à ouverture fixe.

UTILISATION DE DISQUES DE COUPE

AVERTISSEMENT : ne pas utiliser de meules pour chant ou

de disques de coupe pour effectuer des opérations de meulage de surface. En effet, ceux-ci ne sont pas conçus pour résister aux pressions latérales de ce type d’opération. Le disque risque de se briser et de provoquer des blessures.

1. Laisser l’outil atteindre son plein régime avant de toucher la

surface de la pièce avec la meule.

2. Appliquer un minimum de pression sur la surface de la pièce

et laisser l’outil fonctionner à haute vitesse. La coupe est à son meilleur à vitesse élevée.

3. Une fois le tronçonnage amorcé et le taillage de la première

encoche effectué, ne pas modifier l’angle du tronçonnage. Un changement d’angle pliera le disque et pourrait provoquer son bris.

4. Soulever l’outil de la surface de la pièce avant d’arrêter le moteur.

Permettre l’immobilisation complète de l’outil avant de le déposer. ENTRETIEN

AVERTISSEMENT : pour réduire le risque de blessures

graves, éteindre l’outil et retirer le bloc-piles avant d’effectuer tout réglage et d’enlever ou d’installer tout accessoire. Un démarrage accidentel peut provoquer des blessures. Nettoyage

AVERTISSEMENT: enlever les saletés et la poussière hors des

évents au moyen d’air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni d’autres

produits chimiques puissants pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans un liquide.

INSTRUCTIONS DE NETTOYAGE DU CHARGEUR

AVERTISSEMENT : risque de choc électrique. Débrancher le

chargeur de la prise de courant c.a. avant de le nettoyer. La saleté et la graisse peuvent être enlevées de la surface extérieure du chargeur au moyen d’un chiffon ou d’une brosse douce non métallique. Ne pas utiliser d’eau ni d’autres solutions de nettoyage. Graissage Les outils DEWALT sont correctement graissés en usine et sont prêts à l’emploi. Réparations Le bloc-piles et le chargeur ne sont pas réparables. Le chargeur ou le bloc-piles ne comportent aucune pièce réparable. Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages (y compris l’inspection et le remplacement des balais) doivent être réalisés par un centre de réparation en usine D EWALT, un centre de réparation autorisé

EWALT ou par un personnel d’entretien qualifié. Toujours utiliser des pièces de rechange identiques.Français

AVERTISSEMENT : puisque les accessoires autres que ceux

offerts par DeWALT n’ont pas été testés avec ce produit, leur utilisation pourrait s’avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires DeWALT recommandés avec ce produit. Les accessoires recommandés pour utilisation avec l’outil sont disponibles, à un coût supplémentaire, auprès du distributeur ou du centre de réparation autorisé de votre région. Pour toute demande d’assistance pour trouver un accessoire, veuillez contacter D EWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, États-Unis, composer le 1-800-4-D EWALT (1 800 433-9258) ou visiter notre site Web à www.dewalt.com. Registre en ligne Merci pour votre achat. Enregistrez dès maintenant votre produi:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d’un probléme avec le produit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit nous permettra de communiquer avec vous dans l’éventualité peu probable de l’envoi d’un avis de sécurité régi par la loi fédérale américaine de la protection des consommateurs. Registre en ligne à www.dewalt.com/register. Garantie limitée de trois ans DEWALT réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d’achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l’usage abusif de l’outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800 4-D EWALT). Cette garantie ne s’applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un état ou d’une province à l’autre. En plus de la présente garantie, les outils D EWALT sont couverts par notre : CONTRAT D’ENTRETIEN GRATUIT D’UN AN

EWALT entretiendra l’outil et remplacera les pièces usées au cours d’une utilisation normale et ce, gratuitement, pendant une période d’un an à compter de la date d’achat. CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS

BLOCS-PILES DEWALT La garantie de se produit sera annulée si le bloc-piles a été altéré de quelque façon que ce soit. D EWALT ne peut être tenu responsable de tout dommage corporel causé par l’altération du produit et pourra poursuivre toute fraude en matière de garantie dans toute l’étendue permise par la loi.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique, du laser ou de la cloueuse

EWALT, celui-ci peut le retourner, accompagné d’un reçu, dans les 90 jours à compter de la date d’achat pour obtenir un remboursement intégral, sans aucun problème. AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800 4-D EWALT) pour en obtenir le remplacement gratuit.Español

• La tension initiale maximum du bloc-piles (mesurée à vide) est de 20 volts. La tension nominale est de 18.
