62105 - Carte réseau / adaptateur Goobay - Notice d'utilisation et mode d'emploi gratuit

Marque	Goobay
Modèle	62105
Type de produit	Adaptateur USB-C multiport
Dimensions (L x l x H)	80 x 41 x 15 mm
Poids	38,9 g
Entrée	1x connecteur USB-C™
Sorties	1x prise HDMI™, 1x prise USB 3.0 Type A, 1x prise RJ45 Ethernet
Alimentation (Power Delivery)	60 W @ 20 V, 3 A via prise USB-C™ avec câble de charge PD
Résolution HDMI maximale	Jusqu'à 4K x 2K à 30 Hz
Débit de transfert de données	Jusqu'à 5 Gbit/s
Plage de température de fonctionnement	0 ~ +45 °C
Humidité de fonctionnement	10-90 % RH
Contenu de la livraison	Adaptateur USB-C™ multiport, mode d'emploi
Fonctions principales	Connexion USB-C, extension HDMI, ports USB 3.0 et Ethernet RJ45, charge PD
Entretien et nettoyage	Nettoyer uniquement avec un chiffon doux et sec, ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir le boîtier, ne pas court-circuiter, utiliser en intérieur sec, éloigner des enfants
Élimination (DEEE)	Ne pas jeter avec les déchets ménagers, recycler via les points de collecte (n° DEEE : 82898622)

FOIRE AUX QUESTIONS - 62105 Goobay

Quels appareils sont compatibles avec l'adaptateur USB-C Goobay 62105 ?

L'adaptateur est conçu pour les appareils équipés d'un port USB-C, tels que les MacBook, MacBook Pro, Chromebook et autres ordinateurs portables modernes.

Quelle résolution HDMI maximale l'adaptateur 62105 supporte-t-il ?

Il supporte une résolution allant jusqu'à 4K x 2K à 30 Hz.

Puis-je charger mon ordinateur via l'adaptateur 62105 ?

Oui, grâce au port USB-C avec câble de charge Power Delivery (PD), vous pouvez charger votre ordinateur jusqu'à 60 W (20 V, 3 A).

L'adaptateur 62105 est-il compatible avec la norme USB 3.0 ?

Oui, le port USB 3.0 Type A offre un débit de transfert de données allant jusqu'à 5 Gbit/s et est rétrocompatible avec USB 2.0.

Comment connecter un réseau Ethernet avec l'adaptateur 62105 ?

Branchez la prise RJ45 de l'adaptateur à votre routeur Ethernet à l'aide d'un câble Ethernet standard.

Que faire si ma souris branchée sur le port USB 3.0 a un retard avec un Chromebook ?

Un léger retard de quelques secondes peut survenir lors de la connexion d'une souris à un Chromebook. Il s'agit d'un comportement normal, l'appareil finira par fonctionner.

Puis-je débrancher l'adaptateur pendant un transfert de données ?

Il est déconseillé de débrancher l'adaptateur pendant un transfert afin d'éviter toute perte de données. Débranchez toujours après la fin du transfert.

Comment nettoyer l'adaptateur Goobay 62105 ?

Nettoyez-le uniquement avec un chiffon doux et sec. N'utilisez pas de produits chimiques ni de nettoyants liquides.

Quelles sont les précautions de sécurité à respecter ?

Ne pas ouvrir le boîtier, éviter tout court-circuit, utiliser uniquement en intérieur sec, et tenir hors de portée des enfants. Consultez le mode d'emploi pour plus de détails.

Comment éliminer l'adaptateur en fin de vie ?

Ne le jetez pas avec les déchets ménagers. Conformément à la directive DEEE, déposez-le dans un point de collecte ou chez votre revendeur pour recyclage (n° DEEE : 82898622).

MODE D'EMPLOI 62105 Goobay

1 Consignes de sécurité

1.1 En général

• Lisez le mode d'emploi attentivement et complètement avant de

u t i l i s e r

Le mode d'emploi fait partie intégrante du produit et comprend

d'importantes informations pour une bonne installation et une bonne

utilisation.

Conservez soigneusement ce mode d'emploi.

Le mode d'emploi doit être disponible à des incertitudes et transfert du

produit.

ue de choc électrique:

• Ne pas ouvrir le boîtier.

Ne modifiez pas produit et les accessoires.

• Pas court-circuiter des connexions et circuits.

• Utilisez le produit, pièces et accessoires des produits uniquement en parfait état.

Un appareil défectueux ne doit pas être mis en service. Il doit au contraire

être immédiatement mis hors tension et protégé contre toute utilisation

involontaire.

Informations sur le groupe cible:

Non destiné des enfants.

Sécuriser l'emballage, petites pièces et l'isolation contre

l'utilisation accidentelle.

umulateur de chaleur:

• Ne couvrez pas le produit.

• Laissez toujours suffisamment d'espace qu'autour du système afin

de garantir une ventilation appropriée et de l'espace entre les

appareils pour ne pas risquer de les dommager.

1.2 Niveaux d'alerte

ATTENTION

Mises en garde contre les dangers pouvant entraîner

des blessures en cas de non respect.

NOTE

Mises en garde contre les dangers pouvant entraîner

les dommages matériels en.

2 Description et fonctions

2.1 Description

L'adaptateur USB-C™ multiport est prévu pour le raccordement à un MacBook, un MacBook Pro et d'autres appareils munis d'un port USB-C™. Par ailleurs, selon le type, il permet de connecter l'ordinateur à un moniteur HDMI et/ou à un routeur

Ethernet.

2.2 Contenu de la livraison

Adaptateur USB-C™ multiport, mode d'emploi

2.3 Eléments de commande

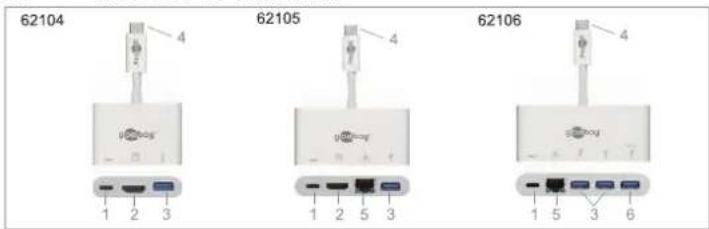

Fig.5: Eléments de commande et pièces

1 Prise USB-C™ avec câble de chargement Power Delivery (PD) 2 Prise HDMI™

3 Prise USB 3.0, type A 4 Connecteur USB-C™ 5 Prise RJ45

6 Prise USB 3.0, type A ave protocole de chargement rapide BC-1.2

2.4 Spécifications

Numéro de l'article	62104	62105	62106
Entrées	1x connecteur USB-CTM1x prise USB-CTM avec câble de chargement Power Delivery (PD)
Sorties	1x prise HDMITM1x prise USB 3.0,type A	1x prise HDMITM1x prise 3.0,type A1 x prise RJ45	2x prise USB 3.0,type A1x prise USB BC 1.2,type A1x prise RJ45
Puissance maximalePrise USB 3.0, type APrise USB-BC 1.2Prise USB-CTM av. PD	7,5 W @ 5,0 V∞/ 1,5 A--60 W @ 20 V∞/ 3,0 A		--7,5 W @ 5,0 V∞/ 1,5 A60 W @ 20 V∞/ 3,0 A
Débit de transfert dedonnées	5 Gbit/s
Résolution HDMITM	jusqu'à 1080 P @60 Hz	jusqu'à 4K x 2K P@ 30 Hz	--
Plage de températurede fonctionnement	0 ~ +45 °C
Humidité de fonction-nement	10-85 % RH		10-90 % RH
Température destockage	-10 ~ +70 °C
Humidité de stockage	5-90 % RH		10-90 % RH

Dimensions (mm)	58 x 40 x 15	80 x 41 x 15	95 x 41 x 17
Poids(g)	29,4	38,9	44,9

Tab.3: Spécifications

3

Utilisation prévue

Nous n'autorisons pas l'utilisation du dispositif d'une façon différente de celle décrite au chapitre Description et Fonctions. Utilisez le produit uniquement en intérieur dans des pièces séches et fermées. Ne pas respecter ces instructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens.

4

ATTENTION

Risque de blessure en cas de trébucher et la tombe!

• Faire attention à placer les câbles de sorte que qu'ils ne soient endommagés et que personne ne soit entravé.

Veuillez installer le système et les appareils fixés au support de telle façon que personne ne risque d'être blessé ou qu'aucun objet

ne risque d'être endommagé en cas de chute.

NOTE

Les dommages matériels causés par mauvais endroit et la mauvaise alimentation

- Placer uniquement sur une surface plane antidérapante.

1. Vérifiez le Contenu de livraison pour l'exhaustivité et l'intégrité.
2. Comparez les spécifications pour tous les équipements à utiliser et assurer la compatibilité.
3. Branchez le connecteur USB-C™ de l'adaptateur USB-C™ multi port à l'ordinateur.
4. Branchez les sorties 3.0 de l'adaptateur USB-C™ multiport aux appareils USB 3.0/2.0.
5. Modèle 62104, 62105: branchez la sortie HDMI™ de l'adaptateur USB-C™ multiport à un moniteur HDMI-™.
6. Modèle 62105, 62106: connectez la prise RJ-45 de l'adaptateur USB-C™ multiport à un routeur Ethernet via un câble Ethernet.
7. Raccordez la prise USB-C™ munie d'un câble de chargement PD à un bloc d'alimentation USB-C™, puis branchez celui-ci à une
   prise secteur
   L'ordinateur charge et l'adaptateur USB-C™ multiport est pris en charge simultanément.
   Ne débranchez pas l'adaptateur USB-C™ multiport pendant le transfert de données afin d'éviter toute perte de données.

Fig.6: Connexion

Lorsque le connecteur USB-C™ est relié à un Chromebook, la souris branchée à la prise USB 3.0 fonctionne avec quelques secondes de

retard.

5 Maintenance, entretien, stockage et transport

Les produits sont sans entretien.

NOTE

Les dommages matériels

• Produit Nettoyez uniquement avec un chiffon doux et sec.
• Ne pas utiliser de produits chimiques et de nettoyage.
  Endroit frais et sec.
• Conserver le produit hors de la portée des enfants et dans une ambiance sèche et protégé de la poussière lorsqu'il ne est pas en cours d'utilisation.
  • Conserver et utiliser l'emballage d'origine pour le transport.
• Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l'humidité et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pression mécaniquee.
• En cas de questions, les défauts, les dommages mécaniques, des ingérences et d'autres problèmes, non récupérables par la documentation, contactez votre revendeur ou le producteur

6

s

Avis de responsabilité

• Nous nous réservons le droit des erreurs d'impression et des

changements à produit, l'emballage ou de la documentation du produit. • S'il vous plaît voir nos conditions de garantie. Ceux-ci sont maintenant disponibles dans leur forme actuelle, conformément aux coordonnées

g u r a n t

7

Instructions pour l'élimination

Selon la directive européenne DEEE, la mise au rebut des appareils électriques et électroniques avec les déchets domestiques est strictement interdite. Leurs composants doivent être recyclés ou éliminés de façon séparée. Autrement

les substances contaminées et dangereuses peuvent polluernotreenvironnement. Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés dans le droit national.

Le symbole sur le produit, dans le manuel 'utilisation, ou sur l'emballage fait référence à ces termes. Avec ce genre de séparation des déchets, 'application et d'élimination des décets d'appareils usagés, vous réalisez une part impor-

tante de la protection de l'environnement. No DEEE : 82898622

Eléments de commande e parti

Tab.4: Eléments de commande
