62109 - Carte réseau / adaptateur Goobay - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur multiport USB-C
Marque	Goobay
Modèle	62109
Entrée	1 connecteur USB-C
Sorties vidéo	1 prise DisplayPort
Résolution DisplayPort max.	4K x 2K @ 60 Hz
Puissance de charge (PD)	Jusqu'à 60 W (20 V / 3 A)
Compatibilité	Appareils avec port USB-C (MacBook, etc.)
Dimensions	43 x 40 x 12 mm
Poids	22,5 g
Plage de température fonctionnement	0 - +45 °C
Humidité fonctionnement	10 - 85 % HR
Température stockage	-10 - +70 °C
Humidité stockage	5 - 90 % HR
Entretien	Nettoyer avec un chiffon doux et sec
Consignes de sécurité	Ne pas ouvrir le boîtier ; éviter court-circuit ; ne pas couvrir
Utilisation prévue	Intérieur, pièces sèches et fermées
Contenu de l'emballage	Adaptateur, mode d'emploi
Numéro d'article	62109
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - 62109 Goobay

Comment connecter l'adaptateur USB-C multiport ?

Branchez le connecteur USB-C de l'adaptateur à votre ordinateur, puis reliez la sortie DisplayPort à votre moniteur via un câble DisplayPort.

Puis-je recharger mon ordinateur via l'adaptateur ?

Oui, la prise USB-C marquée PD permet la charge jusqu'à 60 W. Raccordez-y un bloc d'alimentation USB-C compatible.

Quelle résolution maximale est prise en charge ?

Le modèle 62109 supporte une résolution DisplayPort allant jusqu'à 4K x 2K à 60 Hz.

L'adaptateur est-il compatible avec tous les appareils USB-C ?

Il est conçu pour les appareils dotés d'un port USB-C, comme les MacBook, MacBook Pro et autres ordinateurs. Vérifiez la compatibilité de votre moniteur.

Comment nettoyer l'adaptateur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou de nettoyants.

Que faire en cas de problème ou de dommage ?

Si l'adaptateur est défectueux, débranchez-le immédiatement et contactez votre revendeur ou le fabricant. N'essayez pas de le réparer vous-même.

Peut-on utiliser l'adaptateur avec un projecteur ?

Oui, si le projecteur dispose d'une entrée DisplayPort. Utilisez un câble DisplayPort adapté.

Le produit nécessite-t-il des pilotes ?

Non, l'adaptateur prend en charge le Plug-and-Play et le hot-swapping. Aucun pilote supplémentaire n'est requis.

Où dois-je ranger l'adaptateur lorsqu'il n'est pas utilisé ?

Conservez-le dans un endroit frais et sec, à l'abri de la poussière et hors de portée des enfants. Utilisez son emballage d'origine si possible.

Quels sont les symboles sur l'emballage concernant l'élimination ?

Le symbole DEEE (poubelle barrée) indique que l'appareil ne doit pas être jeté avec les ordures ménagères. Rapportez-le à un point de collecte pour recyclage.

MODE D'EMPLOI 62109 Goobay

1 Consignes de sécurité

1.1 En général

Lisez le mode d'emploi attentivement et complètement avant de

Le mode d'emploi fait partie intégrante du produit et comprend
d'importantes informations pour une bonne installation et une bonne
utilisation.
- Conservez soigneusement ce mode d'emploi.
Le mode d'emploi doit être disponible à des incertitudes et transfert du
produit.

ue de chic electrique:

• Ne pas ouvir le boitier.
• Ne modifies pas produit et les accessoires.

Pas court-circuiter des connexions et circuits.

Utilise le produit, pièces et accessoires des produits uniquement en parfait étaI.

Un appeil defectueux ne doit pas etre mis en service. Il doit au contraire etre immediatement mis hors tension et proteg contre toute utilisation involtaire.

Informations sur le groupe cible:

Non destiné des enfants.

• Sécuriser l'emballage, petites pieces et l'isoaction contre l'utilisation accidentelle.

Imulateur de chaleur:

Ne couvre pas le produit.

Laissez toutu sufisamment d'espace qu'autour du système afin de garantir une ventilation appropriée et de l'espace entre les apparéels pour ne pas risquer de les dommager.

1.2

Niveaux d'alerte

TENTION

Mises en garde contre les dangers pouvant entraîner des blessures en cas de non respect.

Mises en garde contre les dangers pouvant entraîner les dommages matériels en.

2

Description et fonctions

2.1 Description

L'adaptateur USB-C™ multiport permit, selon le type, de connecter un MacBook, un MacBook Pro et d'autres apparels munis d'un port USB-C™ à un monitateur dated'un port DVI ou DisplayPort afin de visionner des videos ou des diaporamas sur un grand écran.

Avec connexion USB-C™ comme port de chargement.

Les connexions USB-CT premnent en charge le Plug-and-Play et le hot-swapping

2.2

Contenu de la livraison

Adaptateur USB-C™ multiport, mode d'emploi

2.3

Eléments de commande

Fig.5: Éléments de commande et pièces

1 Prise USB-C™ avec cable de chargement Power Delivery (PD) 2 Prise DVI
3 Connecteur USB-C™ 4 Prise DisplayPort

2.4 Spécifications

Numéro de l'article	62108	62109
Entrées	1x Connecteur USB-CTM1x Prise USB-CTM
Sorties	1x Prise DVI	1x Prise DisplayPort
Puisance maximalePrise USB-CTM avec PD Lade-anschluss	60 W @ 20 V____/3 A
Résolution maximaleDVIDisplayPort (1.2 Alt mode)	1080 P @ 60 Hz--	4K x 2K @ 60 Hz
Bande passante prise en chargeDVI	225 MHz / 2,25 Gbit/spar canal (6,75 GHz sur tousles canaux)	--
Plage de température de fonci-onnement	0 - +45 °C
Humidité de fonctionnement	10-85 % RH
Température de stockage	-10 - +70 °C
Humidité de stockage	5-90 % RH
Dimensions	57 x 40 x 14 mm	43 x 40 x 12 mm

Poids

31.3g

22.5g

Nous n'autorisons pas l'utilisation du dispositif d'une façon différente de cette décrie au chapitre Description et Fonctions. Utilisez le produit uniquement en interieur dans des pieces sèches et fermées. Ne pas respecter ces instructions de sécurité et points de réglement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens.

4

Connexion

NTION

Risque de blessure en cas de trèbucher et la tombé!

Faire attention à placer les cables de sorte que qu'ils ne soient endommages et que personne ne soit entrave.
Veuiliez installer le système et les apparciels fixés au support de telle façon que personne ne risque d'être blessé ou qu'aucun objet sique d'être endommage en cas de chute.

NO

TE Les dommages matériels causés par mauvals endroit et la mauvaise alimentation

• Placer uniquement sur une surface plane antidérapante.

• Vérifiez le Contenu de livraison pour l'exhaustivité et l'intégrité.

• Compare les specifications pour tous les équipements à utiliser et assurer la compatibilité.
• Branchez le connecteur USB-CTM de l'adaptateur USB-CTM multi port à l'ordinateur.

4.a Modèle 62108: connectez la sortie DVI de l'adaptateur USB-CTM multiport via un cable DVI à votre moniteur/projecteur muni d'un port DVI.

4.b Modèle 62109: connectez la sortie DisplayPort de l'adaptateur USB-C™ multiport via un cable DisplayPort à votre monitateur muni d'un port DisplayPort.
5. Raccordez la prise USB-CTM munie d'un cable de chargement PD à un bloc d'alimentation USB-CTM, puis branchez celui-ci à une prise sector.

L'ordinateur charge et l'adaptateur USB-C™ multiport est pris en charge

simultanément.
Ne débranchez pas l'adaptateur USB-C™ multiport pendant le transfert de données afin d'éviter toute perte de données.

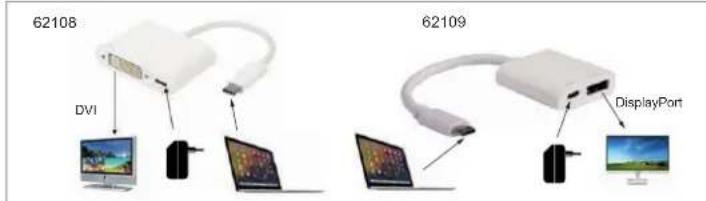

Fig.6: Connexion

5

Maintenance, entretien, stockage et transport

Les produits sont sans entretien

NOTE

Les dommages matériels

Produit Nettoyez uniquement avec un chiffon doux et sec.

pasutiliserdeproduitschimiques et de nettoyage.

Endroit frais et sec.

• Conserver le produit hors de la portée des enfants et dans une ambiance sèche et protégé de la poussière lorsqu'il ne est pas en cours d'utilisation.

• Conserver et utiliser l'emballage d'origine pour le transport.

• Eviter des conditions extrimes, telles que la chaleur extréme et froid, l'humidité et de la lumière directe du soleil, ainsi que microonde, des vibrations et de la pression mécanique.
  En case de questions, les defaults, les dommages mécaniques, des ingénences et d'autres problèmes, non recupérables par la documentation, contactez vous revendeur ou le produitur

6

Avis de responsabilité

• Nous nous réservons le droit des erreurs d'impression et des

changements à produit, l'emballage ou de la documentation du produit

S'il vous plaift voir nos conditions de garantie. Ceux-ci sont maintainant

disponibles dans leur forme actuelle, conformément aux coordonnées

fi g u r a n t

7

Instructions pour l'élimination

Selon la directive européenne DEEE, la mise au rebut des apparciels électriques

et électroniques avec les déchets domestiques est strictement interdite. Leurs impôts doivent être recyclés ou eliminés de façon séparée. Autrement,

les substancescontaminéesedangereusespeuventpolluurnotreenviennent.
Voues, en tant que consommateur, ests commis par la loi à la mise au rebut des
appareils électriques et Electroniques auprès du fabricant, du distributeur, ou
des points publics de collecte à la fin de la durée de vie des disposilés, et ce
de façon gratuite. Les détails sont reglementés dans le droit national.
Le symbole sur le produit, dans le manuel 'utilisation, ou sur l'emballage fait
réferéce a ces termes. Avec ce genre de séparation des déchets, application
et d'élimination des décets d'appareils usages, vous réalissez une part impor
tante de la protection de l'environnement.
No DEE : 82898622

2.3 Éléments de commande e parti

Tab.4: Éléments de commande
