Type de produit	Sèche-linge
Marque	LG
Modèle	DX5781VE (DLGX5781*E)
Dimensions (H x L x P)	115,3 x 68,6 x 75,0 cm (porte ouverte : 127,5 cm)
Poids net	Gaz : 63,1 kg / Électrique : 61,8 kg
Alimentation électrique	120 V, 60 Hz, 15 A (modèle gaz) ou 230 V, 60 Hz, 30 A (modèle électrique)
Alimentation en gaz	Gaz naturel : 4–10,5 po CE WC / Propane : 8–13 po CE WC
Capacité de séchage (cycle normal)	7,3 pi³ (22,5 lb / 10,2 kg)
Capacité de séchage (cycle vapeur)	7,3 pi³ (8 lb / 3,6 kg)
Fonctions principales	Cycles : Coton/Normal, Serviettes, Gros volumes, Vêtements de sport, Délicats, Séchage rapide, Steam Sanitary, Steam Fresh ; Séchage minuté ; Options : Niveau de séchage, Contrôle de température, Temps, Signal, Anti-froissement, Réduire l'électricité statique, Repassage facile
Technologie vapeur	Steam Fresh™ et Steam Sanitary™ : rafraîchit les vêtements, réduit l'électricité statique et facilite le repassage
Système Flow Sense™	Détection des blocages dans le conduit d'évacuation avec affichage du niveau d'obstruction
Smart Diagnosis™	Diagnostic vocal via application LG Smart Laundry ou centre d'appels
Tag On	Compatible NFC pour télécharger des cycles, diagnostiquer et suivre l'état via l'application
Porte réversible	Ouverture pivotante ou abattant (LG EasyLoad™) ; inversion possible du sens d'ouverture
Matériau du tambour	Acier inoxydable
Nettoyage du filtre à charpie	Après chaque cycle ; lavable à l'eau savonneuse si encrassé
Garantie	1 an pièces et main-d'œuvre, 10 ans pièces pour la cuve (Canada)
Pays de fabrication	Corée du Sud

FOIRE AUX QUESTIONS - DX5781VE LG

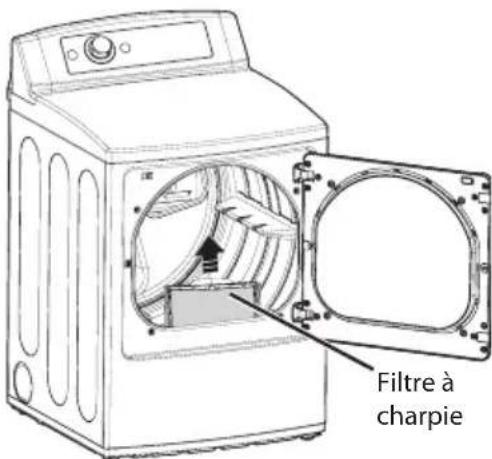

Comment nettoyer le filtre à charpie ?

Ouvrez la porte, retirez le filtre en le tirant vers le haut. Enlevez la charpie avec les doigts ou un aspirateur. Si le filtre est très sale, lavez-le à l'eau chaude savonneuse, séchez-le complètement puis réinstallez-le. Ne faites jamais fonctionner la sécheuse sans filtre.

Que faire si l'écran affiche le code d'erreur tE1 ou tE2 ?

Ces codes indiquent un dysfonctionnement du thermostat. Éteignez la sécheuse et contactez le service après-vente.

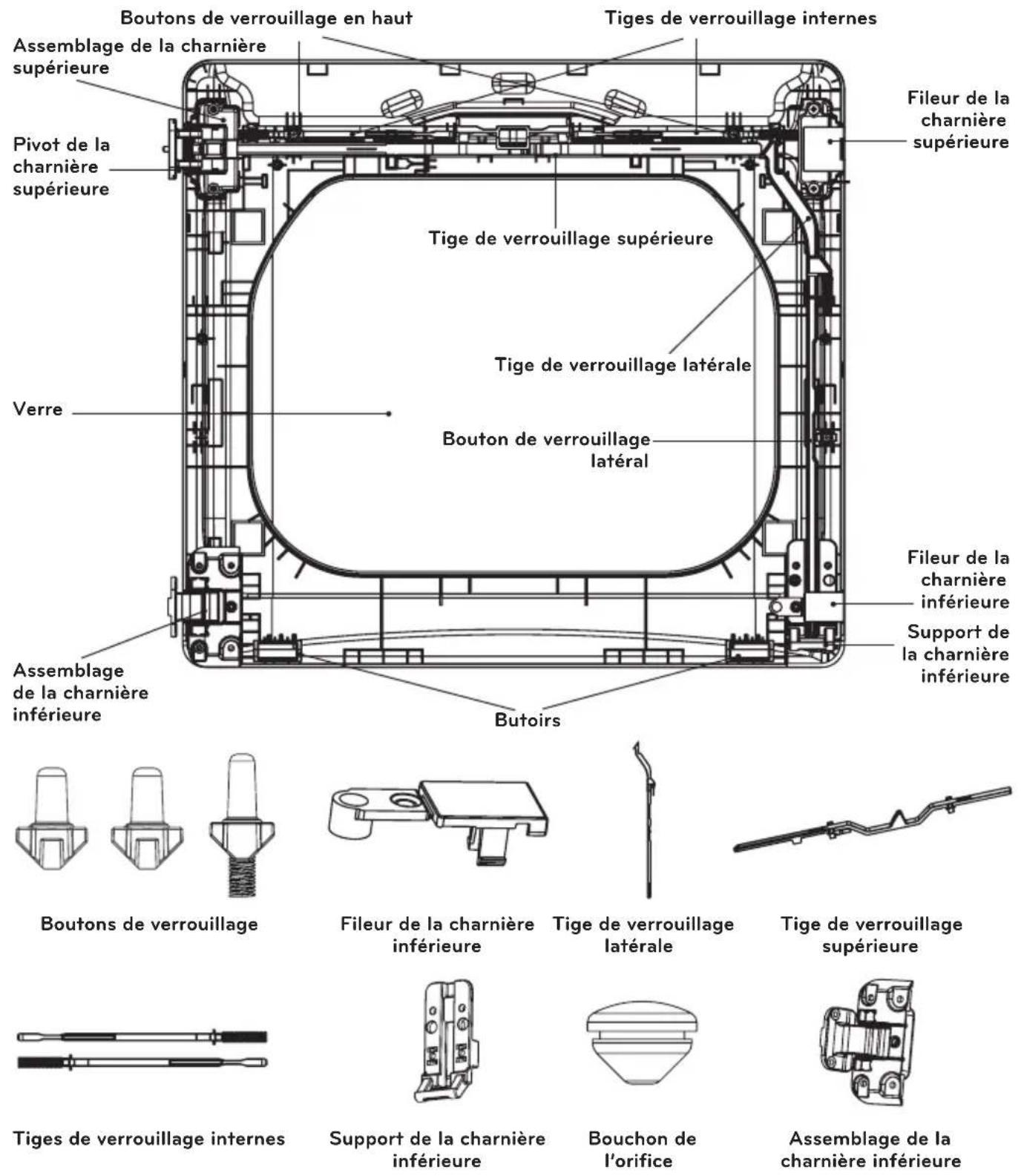

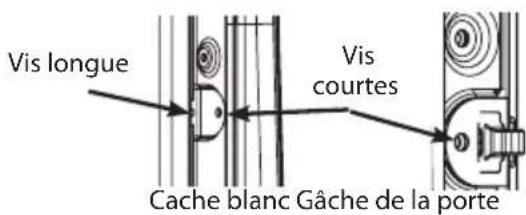

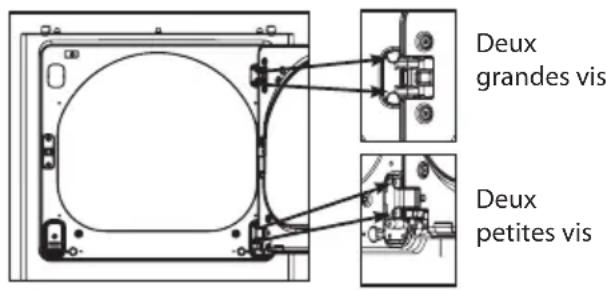

Comment inverser le sens d'ouverture de la porte ?

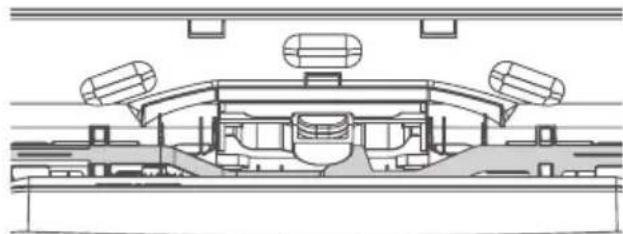

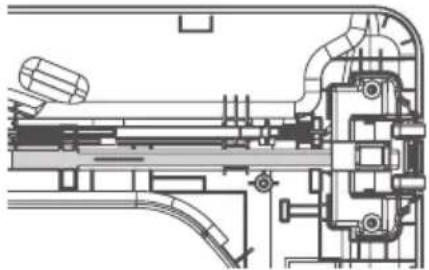

La procédure est complexe et comporte 20 étapes. Elle implique le retrait de la porte, l'inversion des charnières, des tiges de verrouillage et des boutons. Il est recommandé de faire appel à un installateur professionnel. Suivez les instructions détaillées du manuel.

Comment utiliser la fonction vapeur Steam Fresh ?

Sélectionnez le cycle Steam Fresh™ avec le sélecteur de cycle. Vous pouvez aussi ajouter l'option vapeur à d'autres cycles. Pour de meilleurs résultats, utilisez 1 à 5 articles similaires. Le tambour s'arrête par intermittence pour maintenir la vapeur.

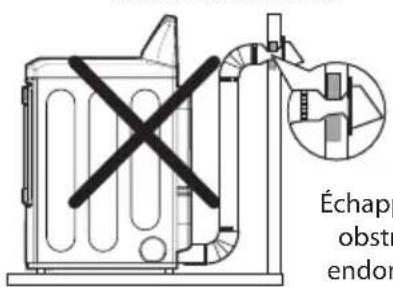

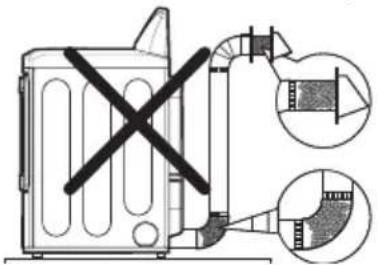

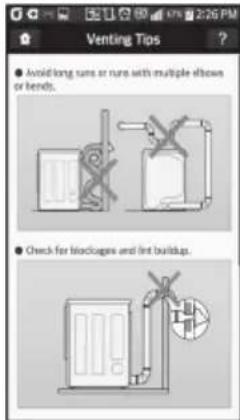

Que signifie l'affichage de quatre barres sur le voyant Flow Sense ?

Cela indique une obstruction sévère dans le conduit d'évacuation. Vérifiez et nettoyez le conduit pour améliorer les performances. Si le problème persiste, contactez un technicien.

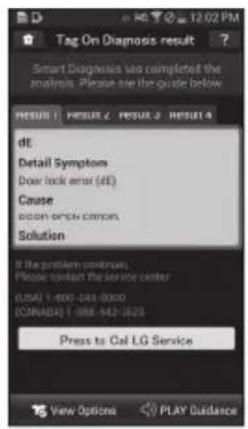

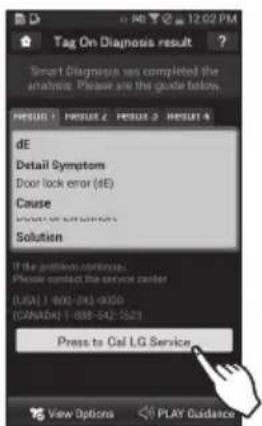

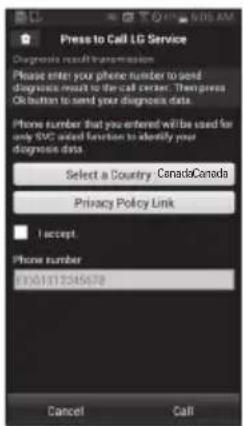

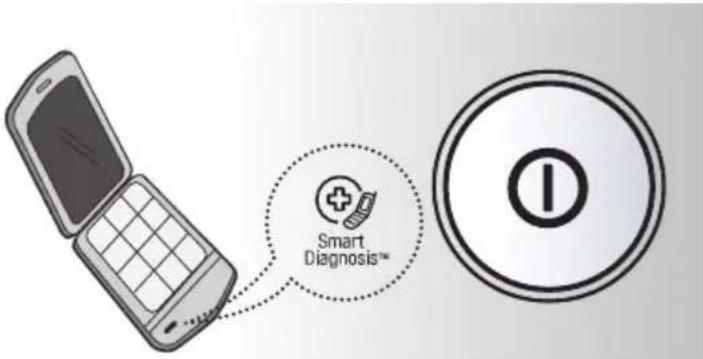

Comment utiliser Smart Diagnosis avec mon téléphone ?

Téléchargez l'application LG Smart Laundry. Ouvrez l'application, appuyez sur le bouton d'enregistrement et placez le micro près du logo Smart Diagnosis™ sur la sécheuse. Maintenez la touche Temp. Control enfoncée pendant 3 secondes. Suivez les instructions de l'application.

Pourquoi mes vêtements mettent-ils trop de temps à sécher ?

Causes possibles : filtre à charpie obstrué, conduit d'évacuation bloqué ou trop long, charge trop importante, réglage de cycle inadapté. Nettoyez le filtre, vérifiez le conduit et ajustez la charge.

Puis-je utiliser du conduit en plastique pour l'évacuation ?

Non, utilisez uniquement un conduit métallique rigide ou flexible de 4 pouces de diamètre. Les conduits en plastique ou en aluminium mince présentent un risque d'incendie.

Comment activer le verrouillage enfants ?

Appuyez et maintenez enfoncé le bouton Signal pendant 3 secondes. Le voyant Child Lock s'allume. Pour désactiver, répétez l'opération.

Que faire si la sécheuse ne s'allume pas ?

Vérifiez que le cordon est bien branché sur une prise fonctionnelle. Si le disjoncteur a sauté ou un fusible a grillé, réinitialisez-le. Si le problème persiste, contactez un électricien.

MODE D'EMPLOI DX5781VE LG

Veuillez tire ce manuel attentivement avant l'utilisation et conservez-le à portée de main pour référence en tout temps.

DLEX5780*E DLGX5781*E

Table des maTières

3 imPOrTaNTes iNsTrUCTIONs de sECUriTE

3 CE QU'IL FAUT FAIRE SI VOUS DETECTEZ UNE ODEUR DE GAZ
4 PRECAUTIONS DE SECURITE DE BASE
5 INSTRUCTIONS DE MISE À LA TERRE
5 INSTRUCTIONS DE SÉCURITÉ POUR L'INSTALLATION
7 INSTRUCTIONS DE SECURITE POUR LA RACC ORDEMENT À L'ÉLECTRICITE

8 CaraCTÉrisTiQUes sPÉCiales

9 PièCes eT CaraCTÉrisTiQUues

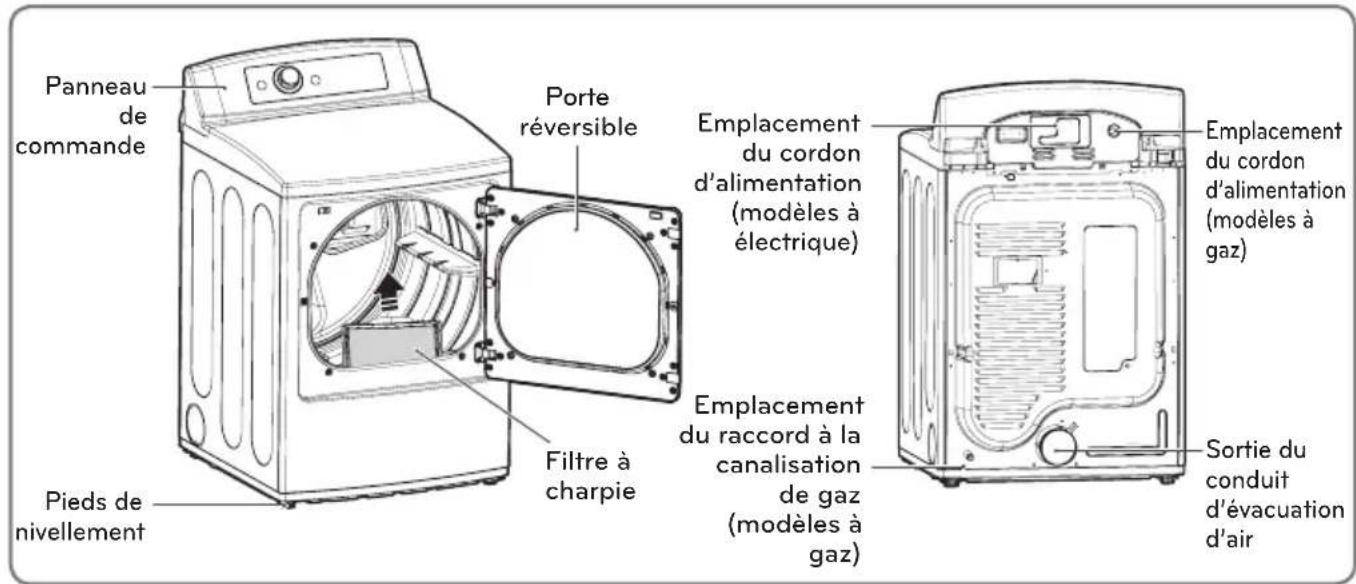

9 Composants

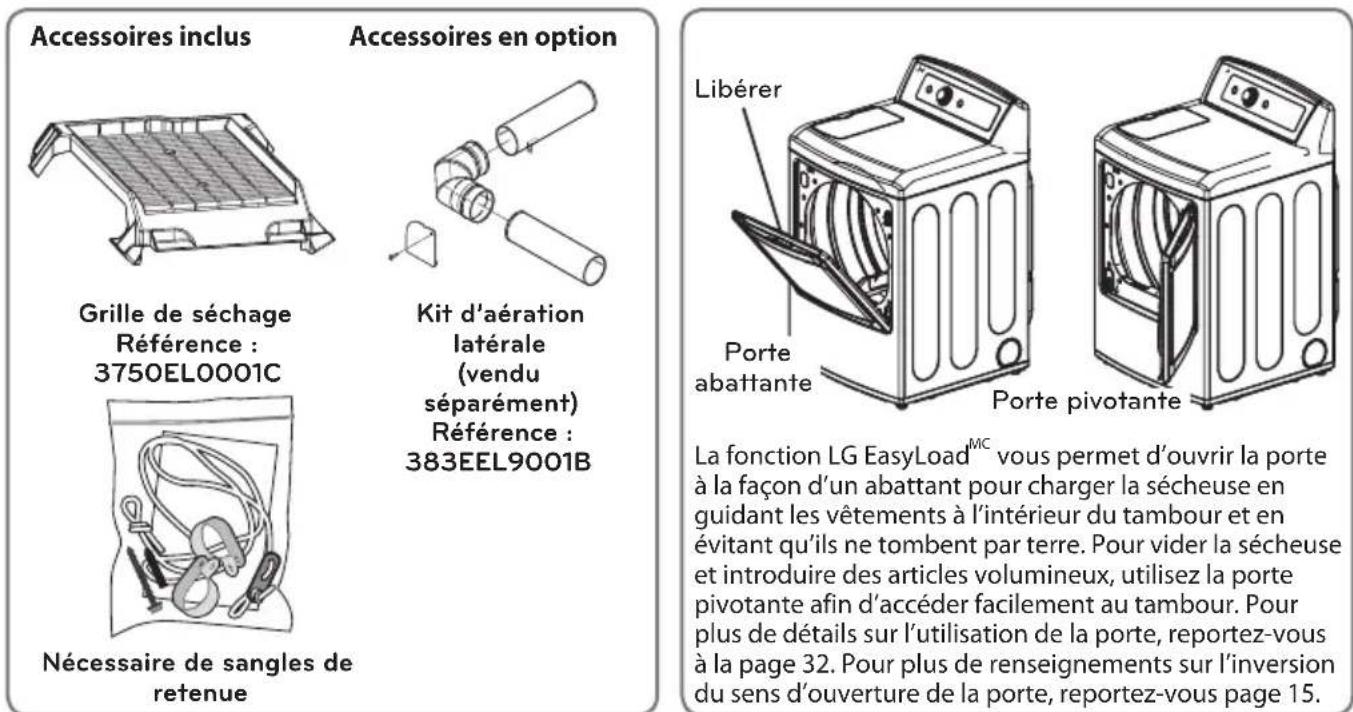

9 Accessoires
9 Porte réversible à deux sens
9 Necessaire de sangles de retenue
10 Caracteristiques du panneau de commande

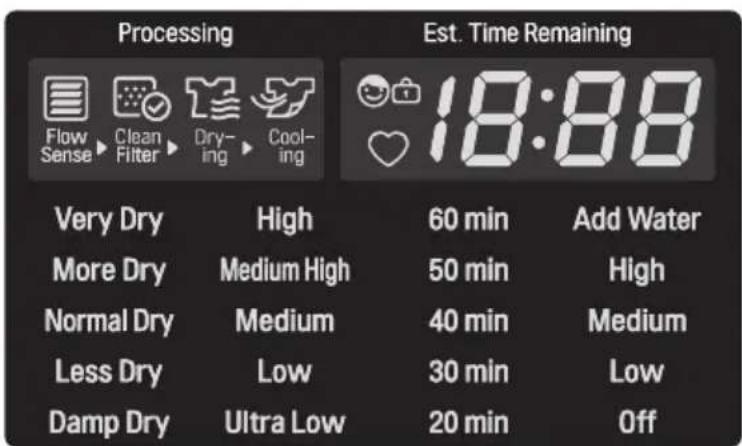

11 Afficheur

12 iNsTrUCTIONs d'iNsTalaTON

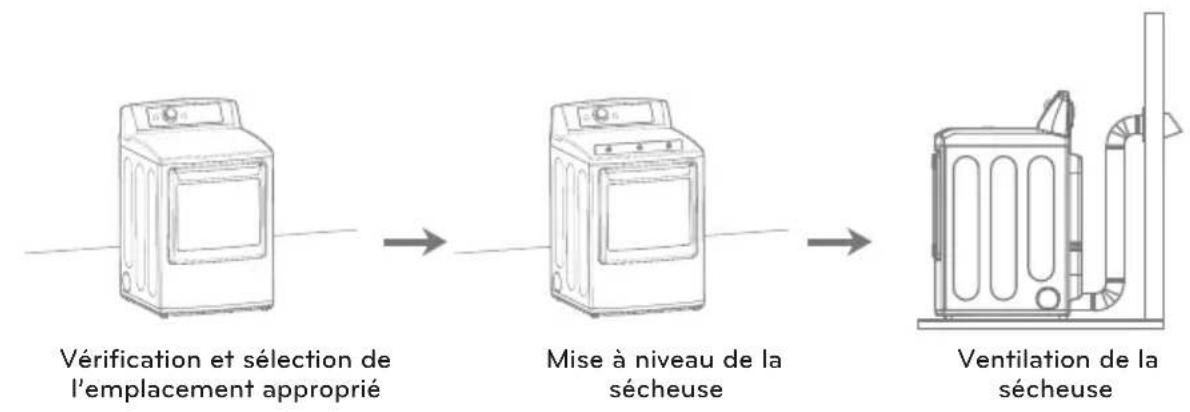

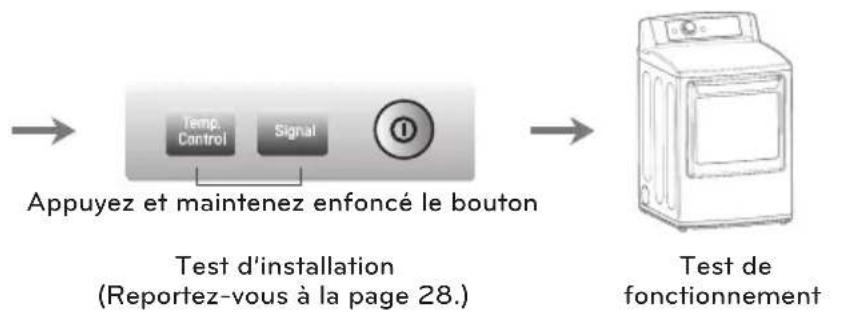

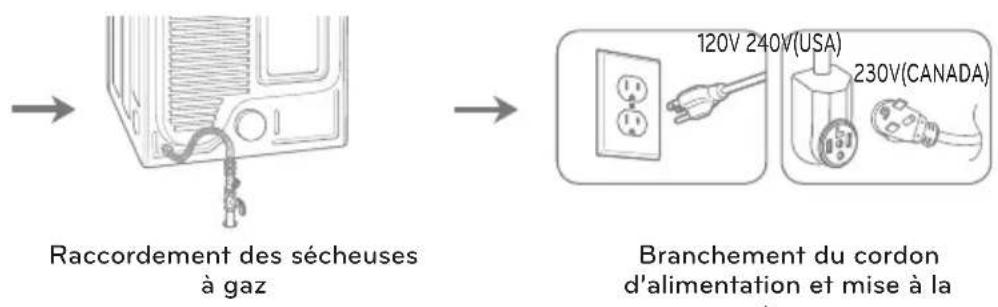

12 Aperçu de l'ordre d'installation
13 Conditions requises pour l'emplacement d'installation

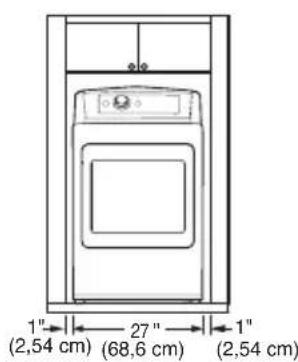

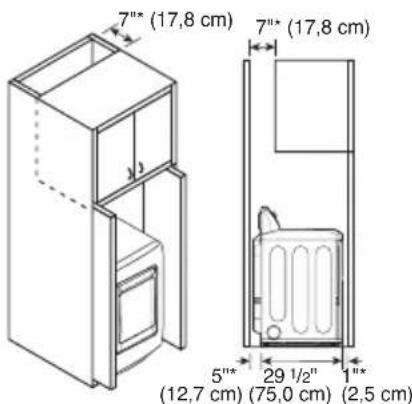

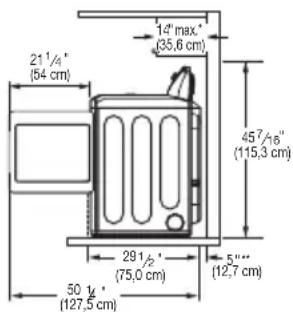

13 Dégagements

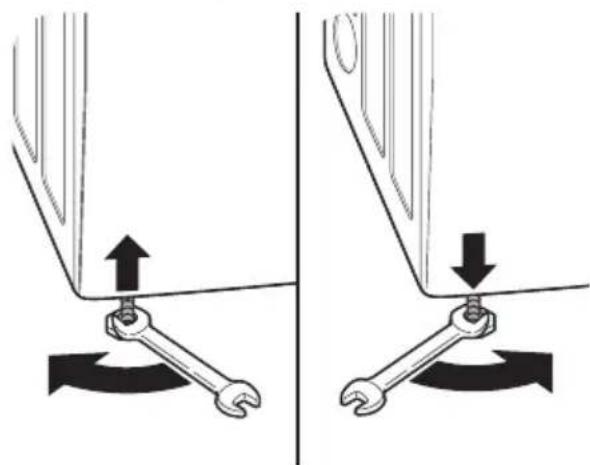

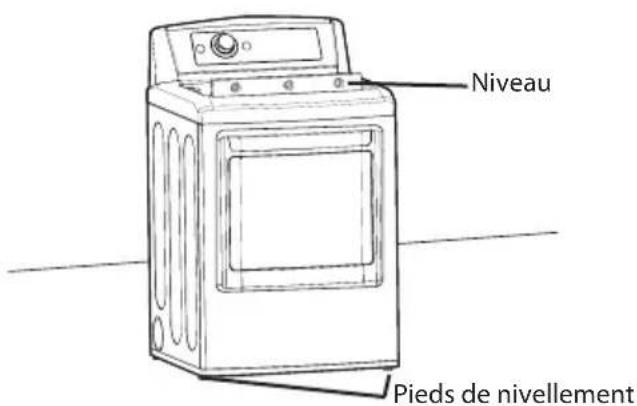

14 Mise à niveau de la sechese

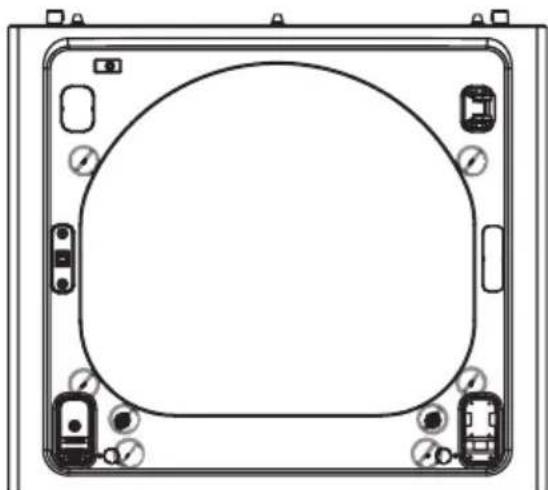

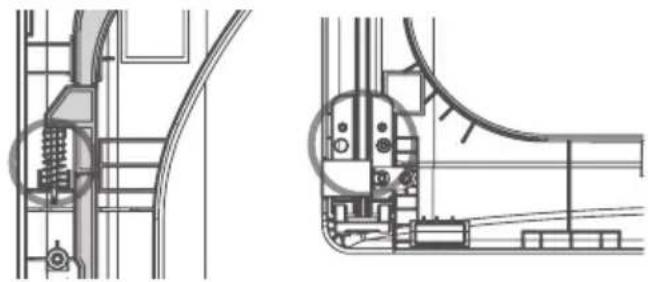

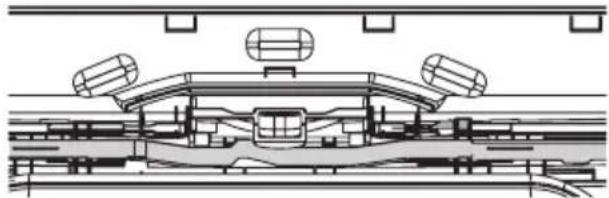

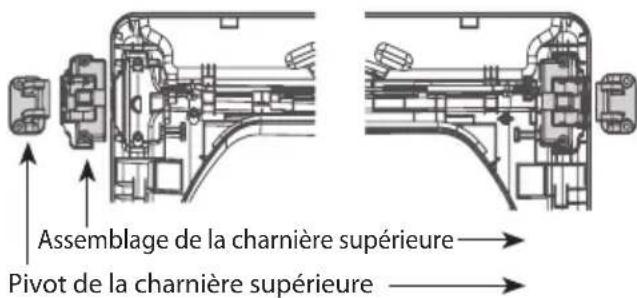

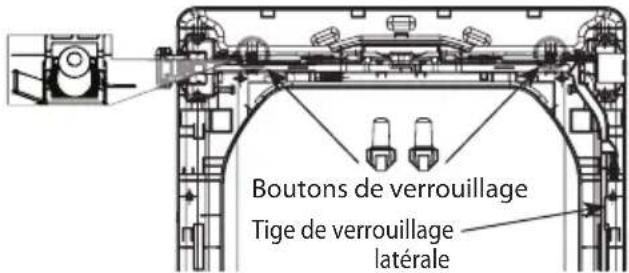

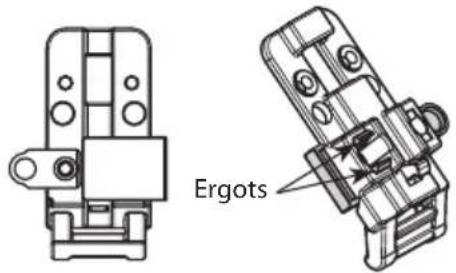

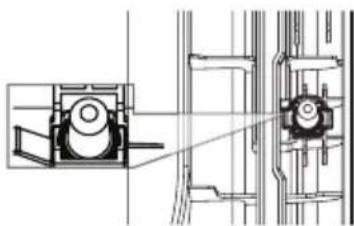

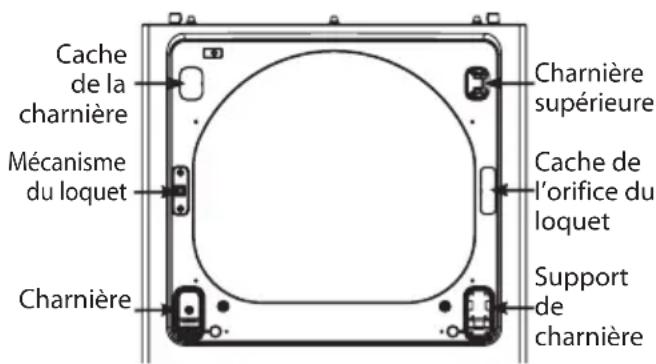

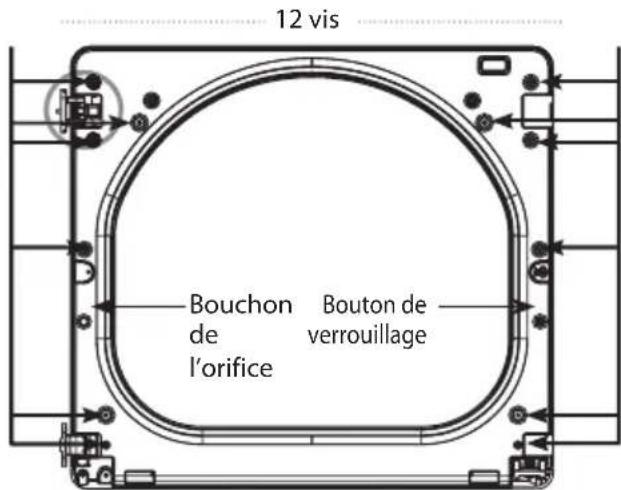

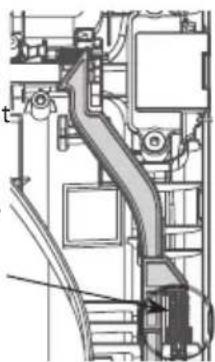

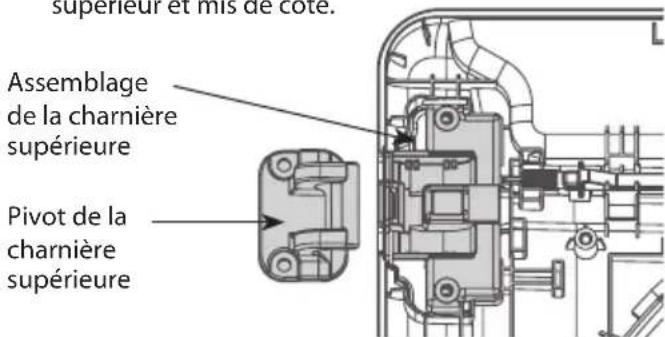

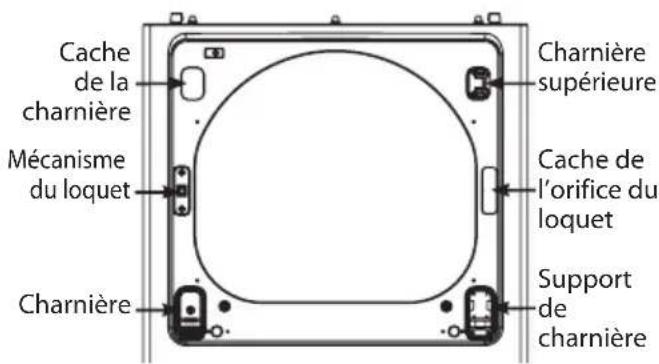

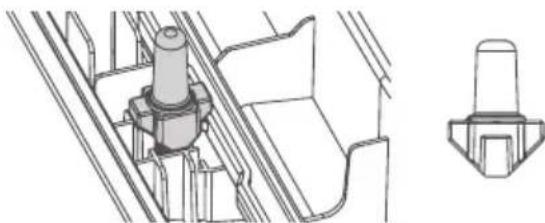

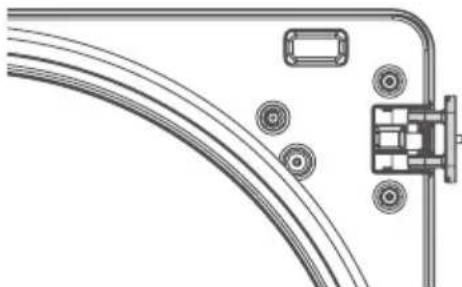

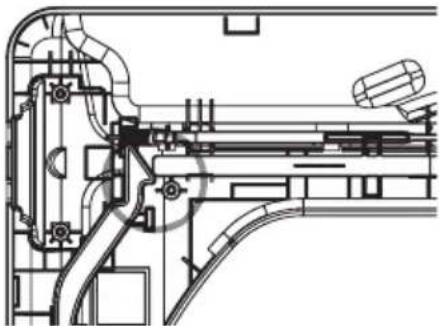

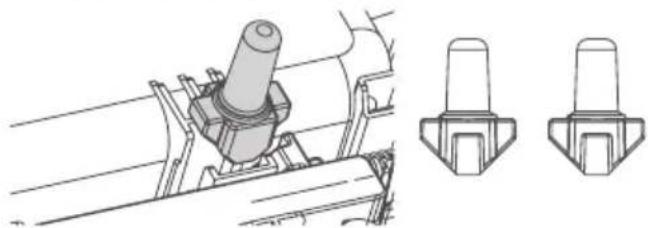

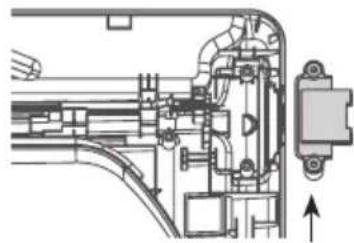

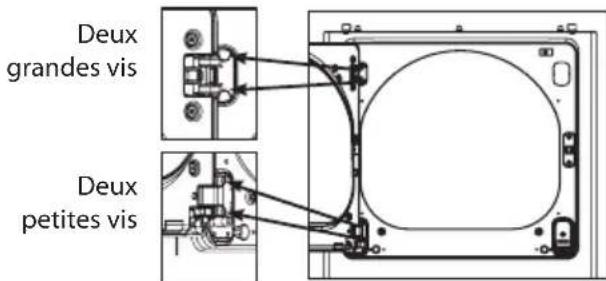

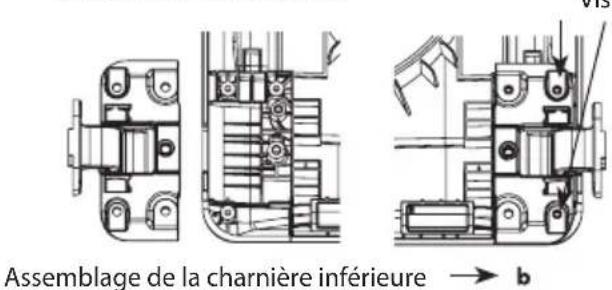

15 Inversion du sens d'ouverture de la porte

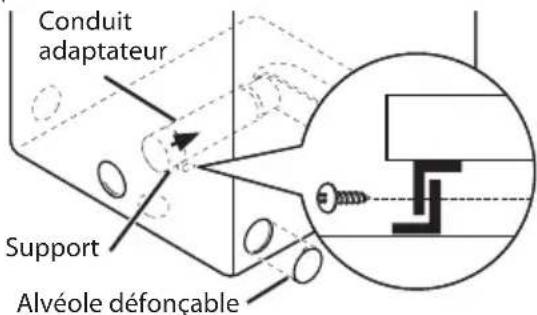

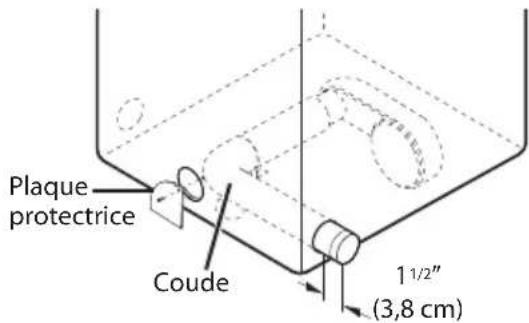

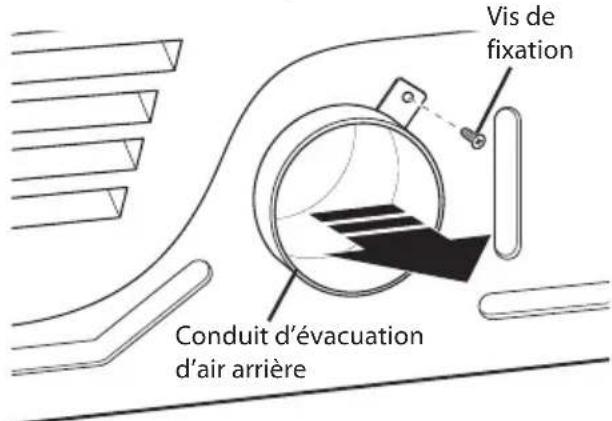

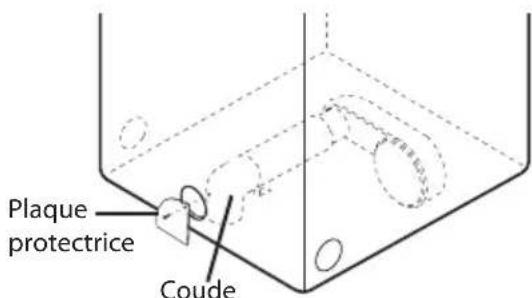

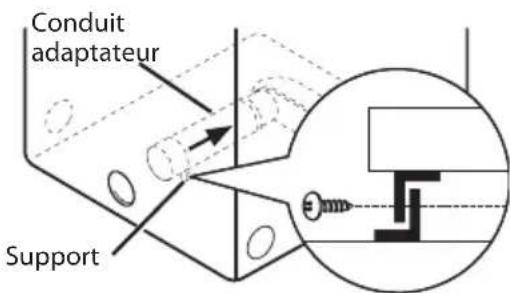

21 Modification de l'emplacement de la sortie d'air
22 Ventilation de la secheuse

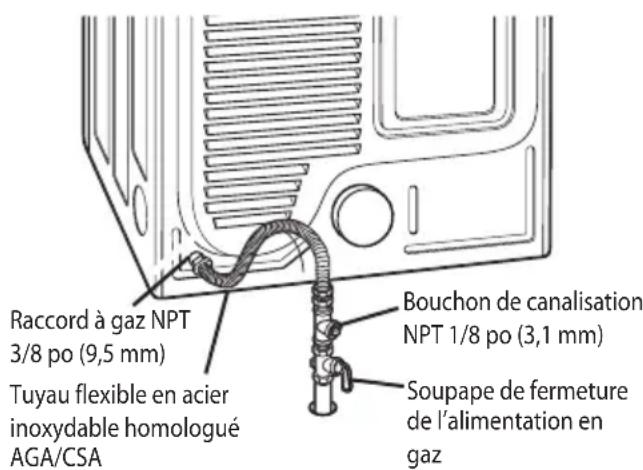

24 Raccordement des sécheuses à gaz
26 Raccordement des séchues électriques
27 Exigences particulieres pour les maisons mobiles ou préfabriquées
27 Verificaton finale de I'installation

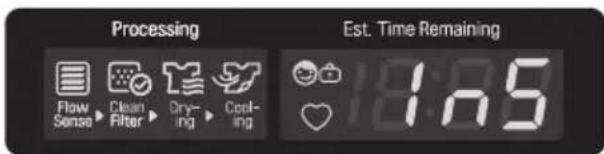

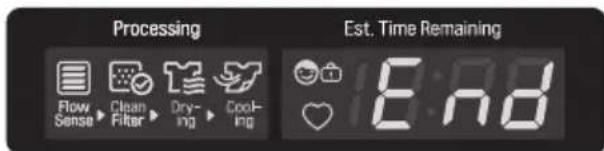

28 Test d'installation (verification du conduit)

30 mOde d'emPIOi

30 Fonctionnement de la sechuse
31 Triage des brassées
31 Chargement de la sechese

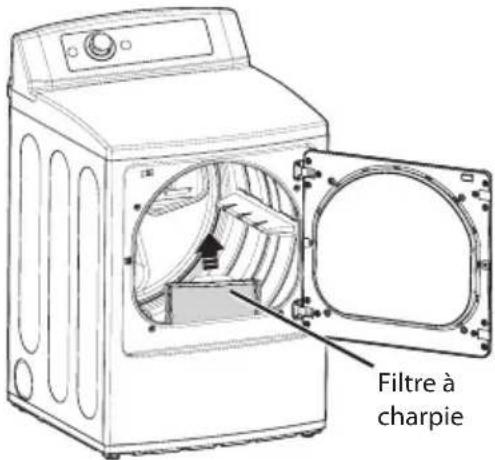

31 Verificaton du filtrer a charpie avant chaque

brassée

32 Utilisation de la fonction LG EasyLoad MC
33 Guide des cycles
34 Paramètres et options du cycle
34 Fonctions speciales
35 Programme personnelé

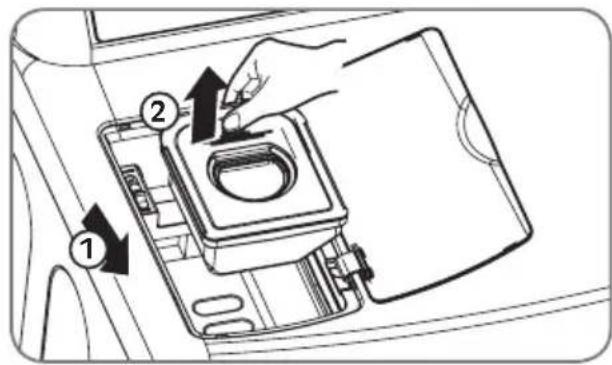

35 Fonctions de vapeur
37 Guide des cycles vapeur

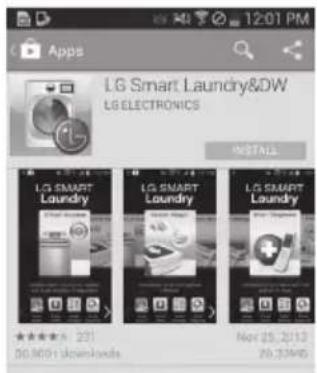

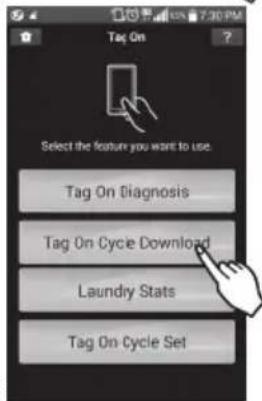

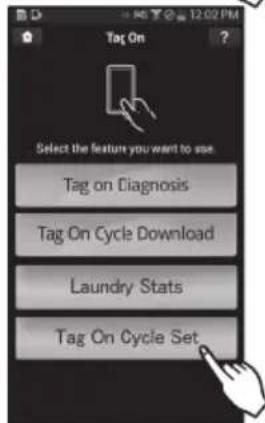

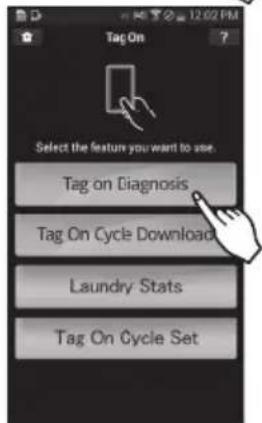

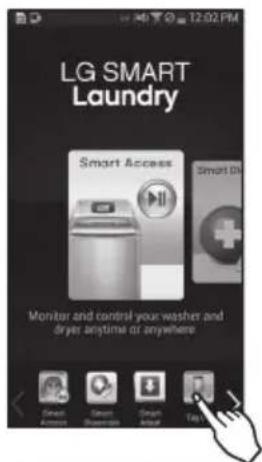

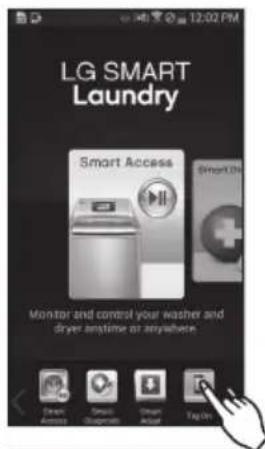

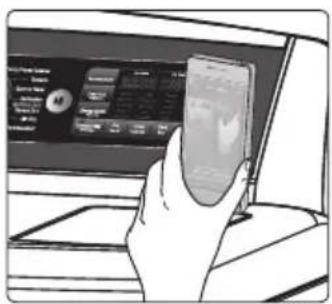

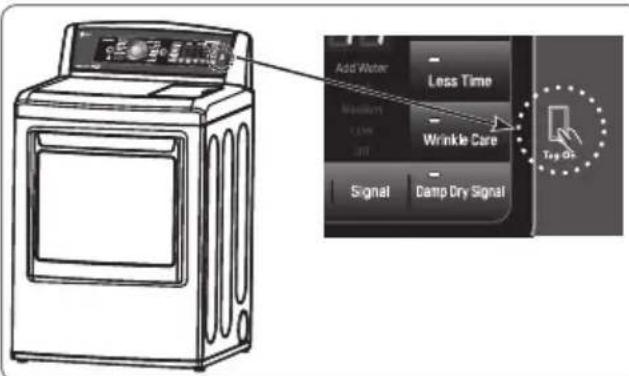

38 Fonction Tag On

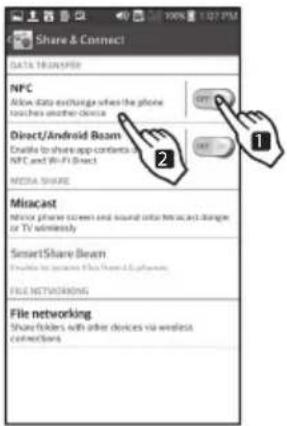

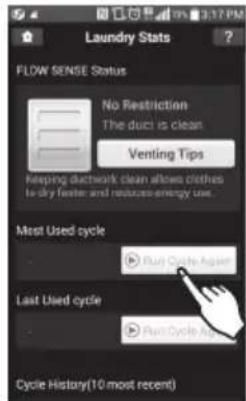

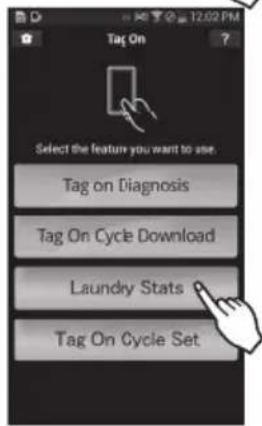

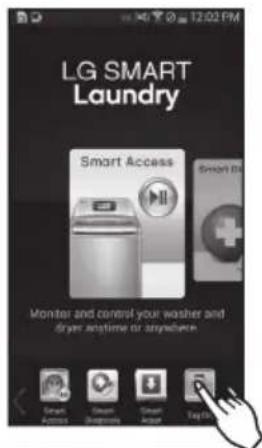

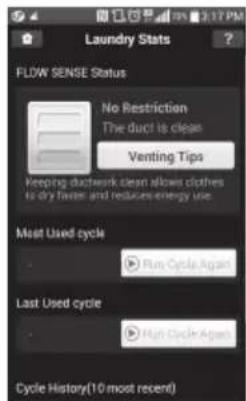

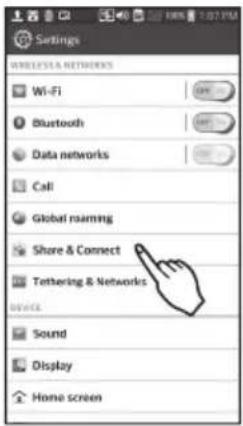

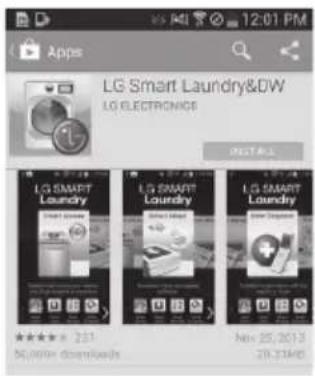

39 Utilisation de Tag On avec les applications

45 eNTreTieN

45 Nettoyage régulier

46 dEPaNNNaGe

46 Avant d'appeler le service

49 sPèCiFiCaTiONs

50 UTilisaTiON de smarT diaGNOsis

mC

51 GaraNTie

imPOrTaNTes iNsTrUCTIONs de sÉCUriTÉ

LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AverTissement

Pour toute sécurité, vous devez suive l'information contenu dans ce manuel afin de réduire les risques d'incendie et d'explosion, de chic électrique, ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

Votre sécurité et la sécurité des autres sont très importantes.

Ce manuel contient de nombreux messages relatifs à la sécurité et à votre apparéil. Lisez toujours et suivez toujours toutes les instructions relatives à votre sécurité.

C'est le symbole d'alerte à la sécurité.

Ce symbole vous alerte des dangers potentiels qui peuvent tuer ou blesser les autres personnes ou vous-même. Tous les messages relatifs à la sécurité suivent le symbole d'alerte à la sécurité et le mot DANGER, AVERTISSEMENT ou ATTENTION.

Ces mots signifient :

danger

Vou puez etre tue ou grievement blesse si you ne suivez pas immediatement les instructions.

AverTissement

Voussouvezetuougrievementblessesiyoune suivezpas les instructions.

aTTenTion

Vou puez est le blese ou endommager le produit si vous ne suivez pas les instructions.

Tous les messages relatifs à la sécurité vous diront la nature du danger potentiel, comment réduire le risque de blessure et ce qui peut se produit si vous ne suivez pas les instructions.

• N'installez pas une séchuse avec des matériaux de ventilation en plastique flexibles. Si vous installez un conduit en métal flexible (de type feuille métallique), celui-ci doit être d'un type précis identifié par le fabricant comme convenant à une utilisation avec une séchuse. Les matériaux de ventilation flexibles sont susceptibles de se déformer, d'être écrasés facilement et de retenir les charpies. Ces conditions peuvent obstruer la circulation de l'air de la séchuse et accroître le risque d'incendie.
• Installez la sécheuse conformément aux instructions du fabricant et à la réglementation locale.
• Conservez ces instructions.

AverTissemenT

RISQUE D'INCENDIE OU D'EXPLOSION

Le non-respect des avertissements de sécurité dans leur intégrality peut entrainer des blessures graves, la mort ou des dommages matériels.

• N'entreposez ou n'utilisez pas d'essence ou d'autres vapeurs et liquides inflammables à proximé de cet apparéil ou d'autres apparéils.
• MESURE À PRENDRE EN CAS D'ODEUR DE GAZ

N'essayez pas demettre tout appeareil sous tension.
- Ne touchez àaucun interrupteur électrique.N'utilisez aucun téléphone dans le bâtiment.
- Évacuez toute personne présente dans la pierce, le bâtiment ou à proximité.
- Appelez immédiatement votre fournisseur de gaz avec le téléphone d'un voisin. Suivez attentivement les consignes du fournisseur de gaz.
- Si vous ne pouvez pas rejoindre votre fournisseur de gaz, appelez le service d'incendie.
- L'installation et tout entretien doivent être effectuels par un installerateur ou un agent de service qualifié, ou par le fournisseur de gaz.

imPOrTaNTes iNsTrUCTIONs de sECUriTE LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AverTissement

Pour toute sécurité, vous devez suive l'information contenu dans ce manuel afin de réduire les risques d'incendie et d'explosion, de chic électrique, ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

PRECAUTIONS DE SECURITE DE BASE

AverTissement

Afin de réduire les risques d'incendie, de chic électrique, ou les blessures corporelles lorsque vous utilisez cet électroménager, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Lisez toutes les instructions avant d'utiliser votre séchuse.
• Avant de l'utiliser, la sechuse doit être installée correctement conformément aux directives données dans ce manuel.
• Ne placez pas d'articles exposés à des huiles de cuisson dans votre séchuse. Des vêtements contaminés aux huiles de cuisson peuvent entrainer une réaction chimique qui pourrait faire enflammer une brassée.
• Ne séchezaucun article quiaurait precedemmentété nettoyé, lavé, ou trempe dans de l'essence, des solvants pour nettoyage à sec, ou toute autre substance inflammable ou explosive non plus que tout article quiprésenterait des taches de ces substances, car les vapeurs qui s'en dégagent pourraient s'enflammer ou exposer.
• Ne mettez jamais votre main dans la séchue si le tambour ou les autres pieces sont en mouvement.
• Ne répAREz jamais ou ne remplacez jamais une piece de la séchese ou n'essayez jamais de répárer votre séchese, à moins que cet entretien soit précisément recommandé dans ce Guide d'utilisation et d'entretien ou dans des instructions de réparation par l'utilisateur publiées que vous comprenze et que vous étés capable d'entrepreneire.
• Ne modifie pas les commandes.

• Avant d'inutiliser ou demettre la secheuse au rebut, retirez-en la porte.

• Ne laissez pas les enfants jouer dans la séchuse ou sur cette-ci. Vous doivent les superviseur de pres lorsque vous utilisez la séchuse a proximite.

• Utilisez les assouplisseurs ou produits pour éliminer la statique uniquement tel que recommends par le fabricant.
• N'utilise pas de cycle avec chaleur pour secher des articles qui comportent du caoutchoum mousse ou toute autre matière similaire à du caoutchouc.
• Conservez l'espace entourant l'ouverture de sortie et les espaces adjacent libres de toute accumulation de charpie, de poussière, et de saleté.
• Vous doivent nettoyer périodiquement l'intérieur de la secheuse et du conduit de sortie par le personnel de service qualifié.
• N'installez jamais ou ne rangez jamais votre séchues dans un endroit exposé aux intempéries.
• Verifiez toujours l'intérieur de la secheuse pour y repérer tout corps étranger.
• Nettoyez le filtré à charpie avant ou après chaque brassée.
• Ne conservez pas d'objets en plastique, des papiers ou des vêtements susceptibles de s'enflammer ou de fondre en haut de la secheuse pendant qu'elle est en marche.

imPOrTaNTes iNsTrUCTIONs de sECUriTE LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AverTissement

Pour toute sécurité, vous devez suive l'information contenu dans ce manuel afin de réduire les risques d'incendie et d'explosion, de chic électrique, ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

INSTRUCTIONS DE MISE À LA TERRE

Vous doivent à la terre cet apparéil. En cas de panne ou de défaillance, la mise à la terre réduit le risque d'électrocution en offrant un chemin de moindre résistance au courant électrique. Cet apparéil doit être muni d'un cordon doté d'un conducteur de mise à la terre et d'une fiche avec mise à la terre. Vous doivent brancher la fiche dans une prise appropriée qui est bien installée et mise à la terre conformément à tous les codes et les ordonnances locales.

Ne modifies jamais la fiche fournie avec l'appareil. Si elle ne correspond pas à la prise, faites installer une bonne prise par un électricien qualifié.

Vous devez brancher cet appeareil à un système de câblage permanent, en métal, mis à la terre ou vous devez faire courir un conducteur de mise à la terre avec les conducteurs du circuit et le brancher à la broche ou au contact de mise à la terre de l'appareil.

Si vous sechue n'est pas bien mise à la terre, cela peut entrainer une électrocution.

AverTissement

Un mauvais branchement du conducteur de mise à la terre peut entrainer un risque d'électrocution. Vérifiez auprès d'un électricien qualifié ou d'un technicien de service si vous doutez que l'appareil est bien mis à la terre.

INSTRUCTIONS DE SECURITE POUR L'INSTALLATION

AverTissement

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsqu'you utilise des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Faites la mise à la terre de la sechuse conformément à tous les codes et ordonnances en vigueur. Suivez les directives d'installation détaillées. Si votre sechuse n'est pas bien mise à la terre, cela peut entraîner une electromoculation.
• Avant de l'utiliser, la séchuse doit être installée correctement conformément aux directives données dans ce manuel. Si vous sèchuse n'est pas bien mise à la terre, cela peut entraîner une électrocution.
• Installez et entreposez la séchée à un endroit où elle ne sera pas exposée à des températures sous le point de congélation ou exposée aux intempérières.
• Toutes les réparations et l'entretien doivent être faits par un service d'entretien autorisé, à moins qu'ils ne soient précisement recommends dans ce Guide d'utilisation. Utilisez seulement des pieces recommandées par le fabricant. Tout non-respect de cet avertissement peut entrainer des blessures graves, un incendie, l'électrocution, ou la mort.
• Pour réduire le risque d'électrocution, n'installez jamais la sécheuse dans un espace humide. Tout non-respect de cet averissement peut entrainer des blessures graves, un incendie, l'électrocution, ou la mort.

• N'installez pas l'appareil à proximé d'un article chauffant, tel un poèle, four ou chauffage. Le non-respect de cette instruction peut cause une défaillance, générer de la fumée ou provoquer un incendie.

• Ne placez pas de chandelierles, de cigarettes ou toute autre matière inflammable sur le dessus du produit. Le non-respect de cette instruction peut les faire fondre, générer de la fumée ou provoquer un incendie.

• Retirez toute la pellicule protectrice en vinyle du produit. Le non-respect de cette instruction peut la faire fondre, générer de la fumée ou provoquer un incendie.
  Reliez à un circuit électrique protégé, correctement dimensionné et à la bonne tension pour éviter toute surcharge électrique. Un mauvais circuit électrique peut fondre, en créé un danger d'électrocution ou d'incendie.
• Retirez toutes pieces d'emballage et eliminez tous les matériaux d'expédition correctement. Tout non-respect de ces instructions peut entrainer la mort, une Explosion, un incendie, ou des brûlures.
• Pour une installation dans un garage, installez la séchuse à au moins 18 po (46 cm) au-dessus du plancher. Tout non-respect de ces instructions peut entrainer la mort, une explosion, un incendie, ou des brûlures.
• Conservez les matériaux d'emballage hors de la portée des enfants. Les matériaux d'emballage peuvent etre dangereux pour les enfants. Ils font courir un risque de suffocation.

imPOrTaNTes iNsTrUCTIONs de sECUriTE LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AverTissement

Pour toute sécurité, vous devez suive l'information contenu dans ce manuel afin de réduire les risques d'incendie et d'explosion, de chic électrique, ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

INSTRUCTIONS DE SECURITE POUR L'INSTALLATION

AverTissement

Afin de réduire les risques de blessures, veuillez suivre toutes les procédures de sécurité industrielle recommendées, y compris le port de gants longs et de lunettes de sécurité. Le non-respect de toutes les consignes de sécurité représentées dans ce manuel peut entrainer des dommages matériels, des blessures ou la mort.

Système d'évacuation d'air/Conduit :

• L'air des sécheuses à gaz DOIT être evacué à l'extérieur. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Il faut evacuer également l'air des séchues à l'extérieur pour empêcher toute accumulation de grande quantité d'humidité et de charpie à l'intérieur de la pierce. Une accumulation de charpie dans une partie de la maison peut entraîner un danger d'accordance et un risque pour la santé.
• Utilisez uniquement un conduit métallique rigide ou flexible de 4 po (101 mm) de diamètre à l'intérieur du placard de la séchuse ou pour l'évacuation de l'air vers l'extérieur. L'utilisation des conduits en plastique ou d'autres conduits de type combustible risque de provoquer un incendie. Un conduit perforé peut provoquer un incendie s'il s'affaisse ou se bloque partiellement en cours d'utilisation ou lors de l'installation.
• Les pièces pour monter le système de conduits ne sont pas fournies avec la séchuse. Il sera nécessaire d'obtenir les pièces chez vous fournisseur local. La sortie extérieure doit être munie de clapets à charnière pour empêcher tout refoulement d'air lorsque la séchuse est hors tension. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.

• Le conduit d'évacuation d'air doit mesurer 4 po (10,2 cm) de diamètre sans obstructions. On doit le maintainir aussi court que possible. Assurez-vous de nettoyer toutieux conduit avant d'installer votre nouvelle séchuse. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Des conduits metalliques rigides ou semi-rigides sont commandés entre le mur et la séchuse. Lors d'une installation spéciale où il est impossible d'effectuer le raccord avec les matériaux commandés, utilisez un conduit metallique flexible de transition homologué UL uniquement pour le raccord entre la séchuse et le mur. L'utilisation de ce type de conduit influencera le temps de séchage. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.

• N'utilise PAS de vis à tôle ou d'autres types d'attaches qui pénétreraient dans le conduit et poursaient retenir les charpies et réduire ainsi l'efficacité du système d'évacuation d'air. Fixez et scellez tous les raccords avec du ruban à conduit. Pour de plus amples détails, suivez les instructions d'installation. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.

AverTissemenT Risque d'incendie

Le non-respect des avertissements de sécurité dans leur intégralité peut entraîner des blessures graves, la mort ou des dommages matériels.

N'installez pas de ventilateur d'appoint dans le tuyau d'échéappement.

Installez toutes les séchues à vêtements selon les instructions d'installation de la séchuse recommandées par le fabricant.

imPOrTaNTes iNsTrUCTIONs de sECUriTE LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AverTissement

Pour toute sécurité, vous devez suivre l'information contenu dans ce manuel afin de réduire les risques d'incendie et d'explosion, de chic électrique, ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

INSTRUCTIONS DE SECURITE POUR LE RACCORDEMENT A L'LECTRICITE

AverTissement

Afin de réduire les risques d'incendie, de chic électric, ou les blessures corporelles lorsque vous utilise des électroménagers, vous doivent toutes suivre les précautions de base, y compris ce qui suit:

• Ne coupez et ne retirez dansaucuncaslabroche de mise à la terre du cordon d'alimentation.
  Branchez le cordon d'alimentation electrique dans une prise bien mise à la terre pour éviter des blessures corporelles ou des dommages à la secheuse.
• Pour votre sécurité personnelle, cette séchée doit être correctement mise à la terre. Tout non-respect de cet avertissement peut entrainer des blessures ou l'électrocution.
• Reportez-vous aux directives d'installation de ce manuel pour les exigences électriques propres à votre méthode. Tout non-respect de ces instructions peut entrainer une électrocution ou un incendie.
• Cette séchuse doit être branchée sur une prise correctement mise à la terre. Si la séchuse n'est pas correctement mise à terre, cela peut entrainer une électrocution. Faites vérifier la prise murale et le circuit électrique par un electricien qualifié afin d'assurer leur mise à la terre correcte. Tout non-respect de ces instructions peut entrainer une électrocution ou un incendie.

• La séchuse doit toujours être branchée sur une prise électrique distincte qui fournit une tension nominale correspondant à celle inscrite sur la plaque signalétique. Ce branchement permet de fournir le meilleur rendement et permet aussi d'éviter la surcharge du circuit électrique domestique, ce qui pourrait entraîner un risque d'incendie en raison de la surchauffe des fils ELECTriques.

• Ne débranchez jamais la sécheuse en tirant sur le cordon d'alimentation. Tenez toujours fermement la fiche électrique et retirez directement de la prise.
  Le cordon d'alimentation peut etre endommagé, ce qui peut entraîner un danger d'électrocution ou d'incendie.

• RépAREZ ou remplacez immédiatement tout cordon d'alimentation effiloché ou endommagé de chaque manière que ce soit. N'utilise pas de cordon d'alimentation qui affiche des traces de fissures ou d'éraflures sur sa longueur ou aux extrémités. Le cordon d'alimentation peut fondre, ce qui peut entraîner un danger d'électrocution ou d'incendie.
• Lors de l'installation ou du déplacement de la séchuse, attention de ne pas pincer, écraser, ou endommager le cordon d'alimentation.

Cela empêchera des blessures corporelles ou des dommages à votre sécheuse, occasionnés par un incendie ou une électrocution.

CaraCTÉrisTiQUes sPÉCiales

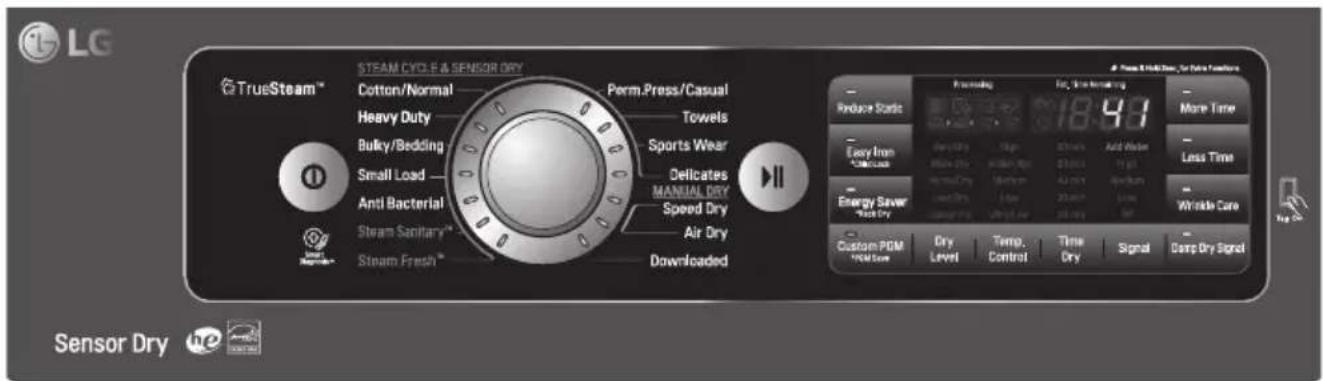

PANNEAU DE COMMANDE CONVIVIAL

L'utilisation de la séchuse est facile grâce à tout un ensemble de fonctions conviviales.

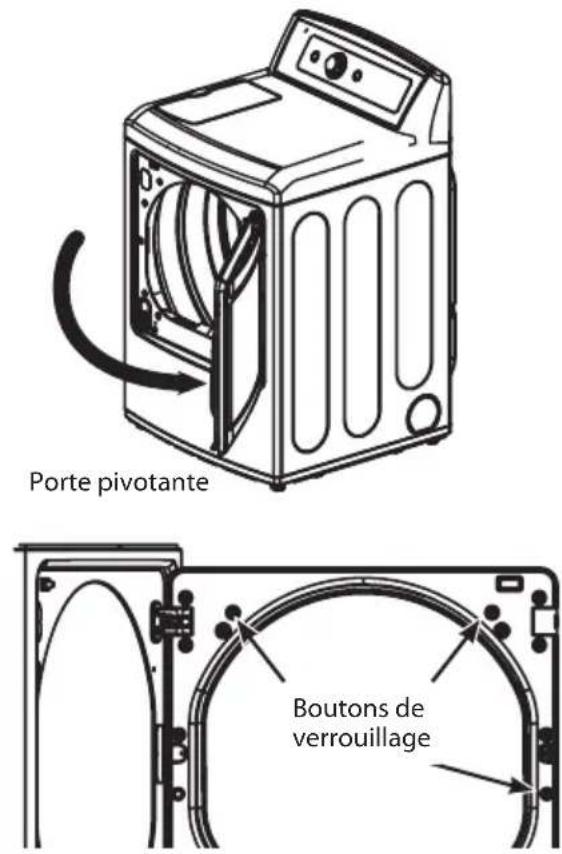

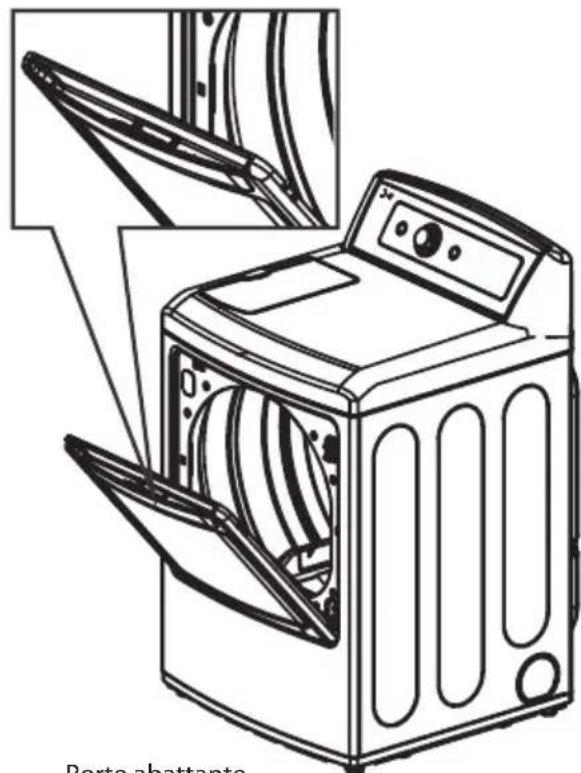

PORTE RÉVERSIBLE À DEUX SENS POUR UN ACCès FACILE

Gracé à la fonction LG EasyLoad, la portec peut etre ouverte a la facon d'un abattant afin que you piousiez charger facilement la secheuse sans que les articles ne tombent par terre. La portec peut aussi s'ouvrir en pivotant pour permettre d'introduire ou de sortir des articles plus volumineux. Les charnieres de la portec peuvent etre inverses pour s'adapter a l'emplacement d'installation.

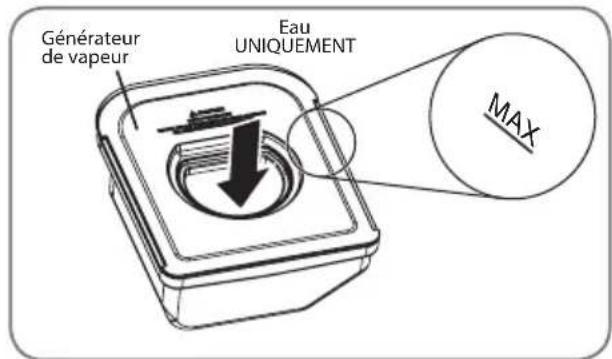

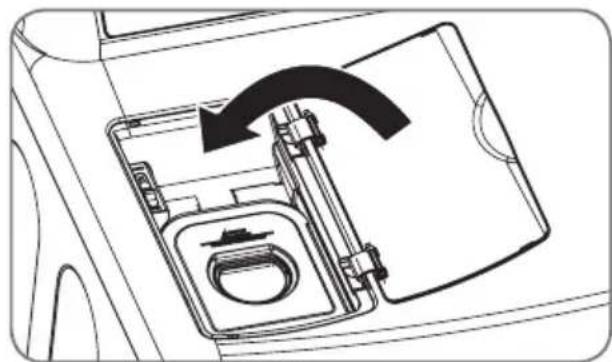

FONCTIONS DE VAPEUR

La technologie vapeur de LG permet de vaporiser sur les tissus des jets de vapeur chaude tourbillonnant pour rafraîchir les vêtements, réduire l'électricité statique et rendre le repassage plus facile. Sélectionnez simplement le cycle STEAM FRESH^MC. Vous pouvez également ajouter une option Vapeur aux cycles sélectionnés.

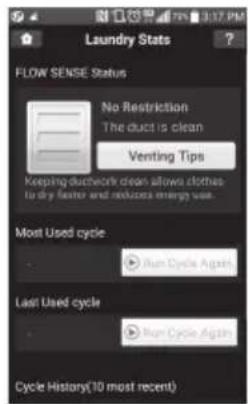

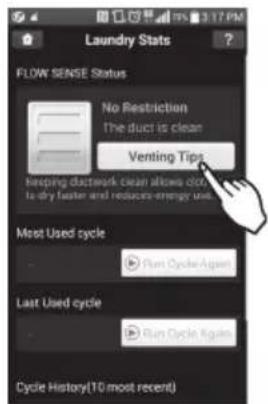

SYSTÉME DE DETECTION DES BLOCAGES DANS LE CONDUIT D'ÉVACUATION FLOW SENSE

Le système de détction des blocages de conduit FLOW SENSE^MC déetecte les blocages dans les conduits qui réduisent le début d'air dans la sécheuse et vous en avertit. Si vous constatiez une alerte, nettoyez ou réparez les conduits afin d'enlever les obstructions. La propriété des systèmes d'évacuation augmente l'efficacité et réduit les temps de séchage.

SMARTDIAGNOSIS

Si vous sechue presente des difficultes techniques, elle-ci a la capacité de transmettre des données par telephone au Centre d'information à la clientèle. Le centre d'appels enregistre les données transmises depuis votre machine et les utilise pour analyser l'incident et fournir un diagnostic rapide et efficace.

Tag On

La fonction Tag On est compatible avec la majorité des téléphones intelligents équipés de la fonction NFC et du système d'exploitation Android.

Avec l'application « LG Smart Laundry», la fonctionnalité Tag On vous permet de diagnostiquer votre apparéil, de télécharger de nouveaux cycles et de voir l'état de votre apparéil simplement en approchant votre téléphone intelligent du logo Tag On de l' apparéil.

Protocole P154

Rendement en matière

d'assainissement des séchéuses

résidentielles

PIÉCES ET CARACTÉRISTIQUES

Composants

Accessoires Porte réversible à deux sens

Necessaire de sangles de retenue

Ce nécessaire facultatif empêche la séchuse de basculer si des enfants grimpent sur la porte ou si celui'un tombe sur celle-ci. Il est reconné d'installer ce nécessaire en fonction de votre situation, mais il n'y a pas d'obligation. Suivez les instructions d'installation fournies avec le nécessaire pour l'installer correctement. Si vous ne l'installez pas, entreposez-le hors de portée des enfants.

REMARQUES

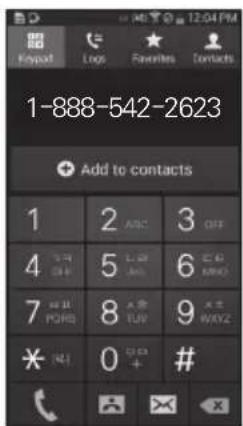

• Contactez le Service à la clientèle LG au 1-800-243-0000 (1-888-542-2623 au Canada) si un accessoire quelconque est manquant.
• Pour toute responsabilité en cas de dysfonctionnement du produit ou d'accidents causés par l'utilisation des composants ou pieces non autorisés et achetés de façon isolée.
• Les illustrations fournies dans ce manuel peuvent etre differentes des composants et accessoires reels, et les peuvent etre modifiés sans préavis par le fabricant dans le but d'améliorer le produit.

Caracteristiques du panneau de commande

Voici les instructions de mise en marche et d'utilisation de votre séchuse. Veuillez consulter les sections particulières de ce manuel pour de plus amples renseignements.

AverTissement

Pour réduire le risque d'incendie, d'électrocution, ou de blessure, lisez tout le manuel, y compris les instructions importantes de sécurité, avant de faire fonctionner cette sechuse.

Fonctionnement

Bouton Description
①	· BOUTON ALLUMER/ÉTEINDRE (ON/OFF) - Appuyez pour ALLUMER (ON) la séchue. Appuyez de nouveau pour ÉTEINDRE (OFF) la séchue. REMARQUE: Appuyer sur le bouton ALLUMER/ÉTEINDRE (ON/OFF) durant un cycle annulera ce cycle et tous les autres régles de brassée seront perdus.
STEAM CYCLE & SÉLECTEUR DRY Cotton/Normal Towels Bulky/Bonding Sports Wear Defects MANUAL DRY Speed Dry Steam Sanitary Steam Fresh*	· BOUTON SÉLECTEUR DE CYCLE - Tournez ce bouton pour sélectionner le cycle désiré. Une fois que le cycle désiré est sélectionné, les préregliages standards s'afficheront. Pour les cycles SÉCHAGE MANUEL (MANUAL DRY), ces paramètres peuvent être réglicés à l'aide des boutons de réglage du cycle avant de démarrer le cycle.
II	· BOUTON DÉMARRER/PAUSE (START/PAUSE) - Appuyez sur ce bouton pour DÉMARRER (START) le cycle sélectionné. Si la séchue est en fonction, utilisez ce bouton pour faire une PAUSE dans le cycle sans perdre les paramètres actuels. REMARQUE: Si vous n'appuyez pas de nouveau sur le bouton DÉMARRER/PAUSE pour poursuivre le cycle de séchage en moins de 4 minutes, la séchuse se mettra automatiquement hors tension.
More Time	· BOUTONS TEMPS+/TEMPS-(MORE TIME/LESS TIME) - Pour régler la durée de séchage, utilisez ces boutons avec les cycles SÉCHAGE MANUEL (MANUAL DRY), SECHAGE MINUTÉ (TIME DRY) et Steam FreshMC, ainsi qu'avac les options RÉduire l'électricité statique (Reduce Static) et Faciliter le repassage (Easy Iron). Appuyez sur le Bouton TEMPS+ (MORE TIME) pour augmenter d'une minute le temps de séchage du cycle manuel et sur le bouton TEMPS-(LESS TIME), pour réduire le cycle d'une minute.
Less Time
· BOUTONS DE RÉGLAGE DU CYCLE - Utilisez ces boutons pour sélectionner les paramètres de cycle désirés pour le cycle que vous avez choisi. Les paramètres actuels sont illustrés à l'afficheur. Appuyez sur le bouton correspondant à cette option pour voir et sélectionner d'autres régles.
Dry Level Temp. Control Time Dry Signal
· BOUTONS D'OPTIONS - Les boutons d'options vous permettent de sélectionner des options de cycle supplémentaires. Certains boutons vous permettent également d'actionner des fonctions spéciales en appuyant et en maintainant enfoncé le bouton pendant trois secondes.
Steam SanitaryTM Steam FreshTM	· FONCTIONS DE VAPEUR PRATIQUES - La nouvelle technologie à vapeur de LG vous permet d'envoyer un jet de vapeur tourbillonnante dans les tissus dans le but de rafraichir les vêtements, réduire l'électricité statique et facilitier le repassage. Sélectionné简单ment le cycle STEAM FRESHMC. Vous pouvez également ajouter une option Vapeur aux cycles sélectionnés.

Afficheur

L'afficheur ACL illustr des réglages, le temps restant estimé, les options et les messages d'etat de votre sécheuse. Lorsque la sécheuse est allumée, les lumières de l'écran s'illuminent.

AverTissement

Pour réduire le risque d'incendie, d'électrocution, ou de blessure, lisez tout le manuel, y compris les instructions importantes de sécurité, avant de faire fonctionner cette sechuse.

Boutons Description
Est. Time Remaining18:88	TEMPS RESTANT ESTIMÉ (ESTIMATED TIME REMAINING) - Lorsque le bouton DÉMARRER/PAUSE (START/PAUSE) est enforcé, la séchuse affichera le temps estimé (SECHAGE À CAPTEUR) ou le temps régle (SECHAGE MINUTÉ) restant et amorcera le culbutage. REMARQUE : Le temps des cycles SÉCHAGE À CAPTEUR (SENSOR DRY) pourrait varier. En effet, la séchuse recalcule le temps de séchage restant pour optimiser les résultats.
CleanFilterDryCooling	INDICATEUR DE CYCLE TERMINÉ AVEC RAPPEL DE VÉRIFICATION DU FILTRÉ À CHARPIE- Illustre la portion du cycle de séchage actuellément en train d'être terminée VÉRIFICATION DU FILTRÉ À CHARPIE (CHECK FILTER), SECHAGE (DRYING), REFROIDISSEMENT (COOLING).
CleanFilter	INDICATEUR DE VERROUILLAGE POUR ENFANTS (CHILD LOCK)- Lorsque le VERROUILLAGE POUR ENFANTS (CHILD LOCK) est activé, l'indicateur de Verrouillage pour enfants apparaître et tous les boutons seront désactivés à l'exception du bouton ALLUMER/ÉTEINDRE (ON/OFF). Cela empêchera un enfant de modifier les réglages alors que la séchuse est en fonction.
CleanFilter	RAPPEL DE VÉRIFICATION DU FILTRÉ À CHARPIE (CHECK FILTER)- L'afficheur indiquera VÉRIFICATION DU FILTRÉ À CHARPIE (CHECK FILTER) lors de la mise en marche de la séchuse pour vous rappeler de vérifier le filtre à charpie. Le message s'éteint lors que le bouton de ALLUMER/ÉTEINDRE est enforcé.
CleanFilter	PROGRAMME PERSONNALISÉ (CUSTOM PROGRAM) - Si vous avez une combinaison particulière de paramètres que vous utilisez fréquemment, vous pouvez enregistrer ces paramètres dans un programme personnelisé.
FlowSense	VOYANT DU SYSTème DE DÉTCTION DES BLOCAGES DANS LE CONDUIT D'ÉVACUATION FLOW SENSEMC- Le système de détraction des blocages dans le conduit d'évacuation FLOW SENSEMc détecte et indique les blocages dans le conduit d'évacuation qui réduisent le flux d'air dans le conduit de la séchuse. Il permet d'améliorer l'efficacité de fonctionnement et de réduire le nombre d'interventions de dépannage, vous réaliszer ainsi des économies.

INSTRUCTIONS D'INSTALLATION

Aperçu de l'ordre d'installation

Conditions requises pour l'emplacement d'installation

AverTissement

Lire toutes les directives d'installation dans leur intégrality avant d'installer et d'utiliser votre séchue! Il est important que vous lisiez ce manuel dans son intégrality avant d'installer et d'utiliser votre séchue. Vous retrouvrez dans les pages qui suivent des directives détaillées pour les raccords électriques et de gaz, ainsi que les exigences en matière d'évacuation de l'air.

• Emplacement permettant une installation appropriée d'évacuation. L'évacuation d'une sechuse à gaz doit s'effectuer vers l'extérieur. Voir Ventilation de la sechuse.

• Une prise électrique avec prise de terre située à 2 pieds (61 cm) maximum sur le cote de la séchuse. Voir Raccordement des séchues lectriques.

• Un plancher robuste capable d'accepter le poids total de la secheuse, soit 200 lb (90,7 kg). Le poids combiné d'un appeareil associé doit également être pris en considération.

• Aucun autre matériel à combustible ne peut être installé dans le même placard que la séchuse.

Évitez de faire fonctionner votre séchuse si la température passe en dessous de 45^ ( 7^ ). À des températures inférieures, la séchuse peut ne pas s'arrêter à la fin d'un cycle automatique. Il peut en résultat des temps de séchage prolongés. Vous ne doivent pas installer ou stocker la séchuse dans un endroit exposé aux intempérières ou inondations. Respectez les réglementations en vigueur. Certaines réglementations limitent, voire interdisent, l'installation de séchuse dans des garages, des placards, des maisons mobiles ou des pieces destinées au sommeil. Contactez le responsable de votre[bâtiment.

！remarkQUes

• Une inclinaison maximale du plancher de 1 pouce (2,5cm) sous l'ensemble de la secheuse. Pour une inclinaison supérieure à 1 pouce (2,5cm) , installez l'ensemble d'extension de pieds de secheuse. Le culbutage des vêtements peut ne pas s'effectuer de façon appropriée et des cycles de capteurs automatiques peuvent ne pas fonctionner correctement si la secheuse n'est pas de niveau.
• Si vous installez la séchese dans un garage, vous devez la placer à 18 pouces (46 cm) minimum au-dessus du sol.
• Si vous la posez sur un socle, sa hauteur au bas de la séchese doit être de 18 pouces (46 cm).

Dégagements

EspacE pour unE installation En EncastrEmEnt ou dans un placard

Les dimensions d'espacement suivantes sont recommandées pour cette séchuse. Nous avons testé cette séchuse pour un espacement utile de 1 pouce (2,54cm) sur les côtes et à l'arrière de l'appareil. Vous doivent tener compte d'un espacement pour les raisons suivantes:

• Il faut prendre en compte un espacement supplémentaire pour faciliter l'installation et pour l'entretien de l'appareil.
• Des dégagements supplémentaires sont à prévoir pour les moulures au niveau des murs, des portes et des planchers.
• Il faut aussi prévoir un espacement supplémentaire sur tous les côts de la secheseafin de réduire la

propagation du bruit. S'il s'agit d'une installation dans un placard, un minimum d'ouvertures de ventilation doit être réalisé en haut et en bas de la porte du placard. Des portes à persiennes dotées d'ouvertures de ventilation équivalentes sont acceptables.
- Il faut considérer un espacement pour un apparéil associé.

remarQue

Vous devez maintainir un petit espace autour de la secheuse (ou de tout autre apparil) pour eviter le transfert de vibrations d'un apparéil à un autre. Si les vibrations sont trop fortes, elles pouraient générer du bruit ou conduire les apparêls à se toucher, endommageant leurs finitions et générant ainsi encore plus de bruit.

Dégagements (suite)

EspacEmEnt rEcommandé pour unE installation dans un placard

• S'il s'agit d'une installation dans un placard, un minimum d'ouvertures de ventilation doit être réalisé en haut et en bas de la porte du placard.

*Espacement requis

** Pour une ventilation latérale ou par le bas, un espacement de 2 pouces (5,1) cm est permis.

Mise à niveau de la séchuse

AverTissement

• Pour réduire le risque de blessure, observer toutes les procédures de sécurité recommmandées par l'industrie, y compris l'utilisation de gants à manches longues et de lunettes de sécurité. Le non-respect de cet avertissement peut entrainer des blessures graves ou la mort.
• Les apparêils sont lourds. Deux personnes ou plus sont nécessaires pour déplacer la séchuse. Le non-respect de cet averissement peut entrainer des blessures graves ou la mort.

Pour optimiser le rendement de l'appareil, la séchuse doit être de niveau. Pour minimiser la vibration, le bruit et les mouvements indésirables, le plancher doit être une surface solide et de niveau.

remarkQue

Réglez les pieds de nivellement seulement pour répondre aux besoin de mise à niveau de la secheuse. Les étendre plus qu'il est nécessaire pourrait provoquer des vibrations.

1. Placez la secheuse à l'endetroit où elle demeurera. Placez un niveau en travers de la surface de la secheuse.

• Les quatre pieds de nivellement doivent reposer solidement sur le plancher. Appuyez delicatement sur les coins supérieurs de la secheuse pour vous assurer qu'elle ne balance pas d'un coin à l'autre.

Si vous installez la séchuse sur le socle en option, vous doivent utiliser les pieds de niveaument du socle pourmettre la séchuse de niveau. Retractez entierement les pieds de niveaument de la séchuse.

1. Utilisez une clé à molette pour tourner les pieds de nivellement. Tournez dans le sens horaire pour élever la secheuse ou dans le sens antihoraire pour l'abaiser. Élevez ou abaissez les pieds jusqu'à ce que la secheuse soit de niveau d'un côte à l'autre et de l'avant à l'arrière.

Assurez-vous que les 4 pieds de nivellement sont en contact ferme avec le plancher.

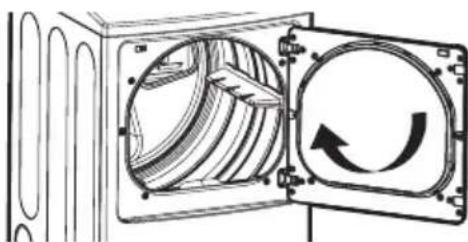

Inversion du sens d'ouverture de la porte

Avant de commencer

remarkQue

La procédure d'inversion du sens d'ouverture de la porte à deux sens est beaucoup plus complexe que dans le cas d'une porte conventionnelle. Il est recommandé de dire intégralement ces instructions avant de commencer afin que vous puissiez estimer s'il est préféable que la procédure soit réalisée par un installateur ou un technicien professionnel.

La procedur d'inversion du sens d'ouverture de la portecomporte quatre grandes parties :

• retrait et remontage de la porte et des charnières (étapes 1, 2 et 20)
• retrait et inversion des éléments du de l'appareil de la séchuse (étape 3)
• retrait et inversion des éléments du couvercle de la porte (étapes 4 et 5)
• retrait et inversion des éléments à l'intérieur de la porte (étapes 6 à 19).

Outils nécessaires

- Tournevis cruciforme

• Grand tournevis plat (récomande pour les vis des charnières si elles sont très serrées ou si vous tourn VEsi cruciforme est élimé)
• Petit tournevis plat (pour soulever des pieces)

AverTissement

• Pour éviter d'endommager la séchuse ou la porte, soutenez la porte en plaçant un tabouret ou une caisse adaptée en dessous, ou faites-vous aider d'une personne pour soutenir le poids de la porte.
• Évitez de laisser tomber la porte pour ne pas l'abimer ou endommager le sol.
• Débranche la sécheuse ou coupe l'alimentation principale avant d'entamer la procédure d'inversion de la porte.
  LA PORTE DE LA SÉCHEUSE EST TRÉS LARGE ET LOURDE. Si vous ne respectez pas les instructions ci-dessous, vous risquez d'endommager la séchuse, de provoquer des dégats matériels ou de vous blesser.

Instructions

remarkQue

Ces instructions concernnent l'inversion des charnières de la portepivotante de la droite vers la gauche. Si la portea ete inversee et qu'il est necessaire de la rechangere, faites attention en suivant ces instructions. Certaines des illustrations et les refrences gauche/droite seront inversees et vous devrez dire attentivement les instructions.

averTissement

Veillez à soutenir le poids de la porte avant desteroler les vis des charnieres.

1. Ouvrez la porte latéralement de sorte que les charnières soient accessibles.

2. Retirez les quatre vis des charnières.

Tout en soutenant la porte, retirez les quatre vis des charnières (deux par charnière). Mettez la porte de côte face vers le bas sur une surface protégée pour éviter d'endommager la porte ou la surface de travail.

3. Inverse les éléments de l'appareil.

a. Utilisez un tournevis cruciforme pour retarder les deux vis et le mecanisme du loquet sur le panneau avant de l'appareil

b. Retirez le cache de l'orifice du loquet en le fouvant delicatement à l'aide d'un tournevis plat, en veillant à ne pas érafler la peinture. Apposez le cache de l'orifice du loquet du côte opposé, là où vous avez retire le mécanisme du loquet. Installez le mékanisme du loquet à l'endroit où vous avez précédemment retire le cache de l'orifice du loquet, en utilisant les deux vis retirees à l'étape a.
c. Retirez le cache de la charnière en le soulevant delicatement à l'aide d'un tournevis plat, en veillant à ne pas érafler la peinture. Faites pivoter le cache de la charnière de 180 degrès et installez-le du côte opposé, là où la charnière supérieure était fixée.

Inversion du sens d'ouverture de la porte (suite)

d. Inversez la charnière et le support de charnière au bas de l'appareil. Retirez les deux vis du support de charnière en bas à droite et retirez le support de

charnière. Retirez la plus BASSE des deux vis derriere le support de charnière. Ne retirez PAS la vis du haut derriere le support de charnière. Mettez les pièces de côté.

remarQue

Ne retirez AUCUNE des huit vis en façade du placard (reprises par le signe © ci-dessous). Vous risquez sinon d'endommager la sechuse et de devoir faire appel au service après-vente pour la réparer.

e. Retirez les trois vis de la charnière en bas à gauche. Retirez la charnière et réinstallez-la du côté droit. La vis du haut occupe l'orifice d'ou vous avez retire la vis derrière le support de charnière à l'étape d.

f. Installez le support de charnière retire à l' étape du côte gauche en bas, en insérant d'abord une vis derrière le support.

SUR LA PORTE

4. Enlevez le capot de la porte.

La porte reposant sur une surface protégée face interieure vers le haut, retirez les 12 vis à l'intérieur de la porte. Soulevez delicatement le capot de la porte à l'aide d'un tournevis plat en l'insérant dans le coin supérieur (encercle ci-dessous).

AverTissemenT

Les bords du capot de la porte peuvent etre tranchants. Faites attention lorsque vous le manipulez ou portez des gants pour eviter de vous bleisser.

5. Permutez la gâche de la porte et le cache blanc.

Retirez les quatre vis sur le capot de la porte qui maintiennent la gache de la porte et le cache blanc.

Permutez la gâche de la porte et le cache blanc, en les installant du côté opposé d'ou vous les avez retirees.

Sortez delicatement le bouchon de l'orifice sur le cote du capot de la porte et inserez-le dans l'orifice du cote opposé.

Mettez de cote le capot de la porte.

Inversion du sens d'ouverture de la porte (suite)

6. Inverse les éléments à l'intérieur de la porte.

Vous allez maintainant restorer et inverser divers éléments à l'intérieur de la porte. Reportez-vous au schéma détaillé ci-dessous pour identifier la structure et les pieces internes de la porte. (Ce schéma représenté la porte « d'avant», la configuration par défaut d'une porte pivotante avec charnières étant à droite. Une fois que vous aurez suivi toutes les instructions, votre porte devrait être une image miroir de cette illustration.)

Structure interne de la porte (avant l'inversion, charnières à droite)

Inversion du sens d'ouverture de la porte (suite)

7. Sortez les deux boutons de verrouillage supérieurs.

Sortez les deux boutons de verrouillage gris du haut de la porte externe et mettez-les de cote pour une utilisation ultérieure.

8. Sortez le bouton de verrouillage gris du (:é de la) porte.

Veillez à retarder le dessort avec le bouton de verrouillage et à conserver les deux ensemble. Mettez de côte le bouton de verrouillage. Ne le mélangez pas avec les boutons de verrouillage du haut de la porte externe.

9. Retirez la tige de verrouillage latérale.

Retirez la tige de verrouillage
lateral du support de la charnière
inférieure en boulevant l'extrémité
supérieure de la tige et en la faisant glisser vers le haut de la porte. Le dessort doit rester fixé à la tige de verrouillage. Mettez de côté la tige de verrouillage.

Ressort

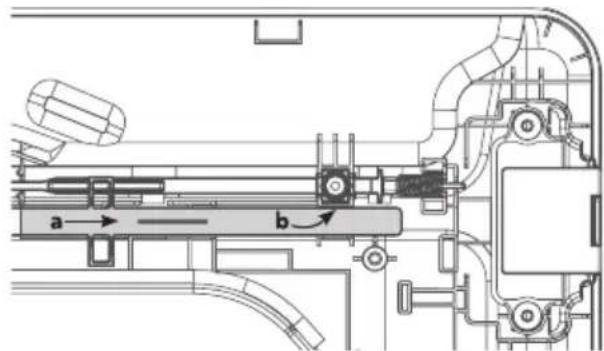

10. Retirez la tige de verrouillage supérieure.

a. Faites glisser la tige de verrouillage vers la droite pour la sortir de l'assemblage de la charnière du côte gauche.

b. En faisant glisser la tige de verrouillage vers la droite, soulevez l'extremité droite en dehors des guides.

remarkQue

Ne retirez pas les deux tiges de verrouillage internes (voir page 17) situées sous la tige de verrouillage supérieure. Elles n'ont PAS besoin d'être inversées.

11. Retirez le pivot de la charnière supérieure.

Une fois la tige de verrouillage supérieure retiree, le pivot de la charniere peut etre facilement sorti de l'assemblage de la charniere du cote gauche supérieur et mis de cote.

12. Inversez l'assemblage de la charnière supérieure et le fileur de la charnière.

Sortez le fileur de la charnière supérieure (à droite) et mettez-le de côté.

Soulevez délicatement l'assemblage de la charnière supérieure (à gauche) en dehors du cadre de la porte externe, si nécessaire en utilisant un petit tournevis plat. Faites pivoter l'assemblage de la charnière de 180 degrés et installez-le du côte droit supérieur de la porte externe. Vous devrez appuyer fermement pour installer l'assemblage de la charnière.

Le pivot de la charnière retire à l'étape 11 sera installé ultérieurement.

Inversion du sens d'ouverture de la porte (suite)

Faites maintainant pivoter le fileur de la charnière de 180 degrés et installez-le du côte gauche supérieur de la porte externe.

Fileur de la charnière supérieure

13. Réinstalléz la tige de verrouillage supérieur.

Faites pivoter la tige de verrouillage supérieure (retirée à l' étape 10) de 180 degrésbout à bout par rapport à sa position d'origine et réinstallé-la. Le ressort doit maintainant être à droite du centre, le ressort du côte de la tige faisant face au haut de la porte.

a. Insérez l'extrémité croite de la tige de verrouillage dans l'assemblage de la charnière de croite. Assurez-vous que la tige est alignée sur les guides dans le panneau de la porte.

b. Abaissez la tige en position, en la faisant glisser après la poignee centrale et en vous assurant que la tige de verrouillage reste alignée sur les guides tout au long du panneau de la porte. Une fois reliachée, la tige de verrouillage doit coulibser complètement dans l'assemblage de la charnière à droite. Faites glisser la tige de verrouillage d'avant en arrêtre pour vous assurer qu'elle est correctement positionnée dans les guides et coulibse facilement.

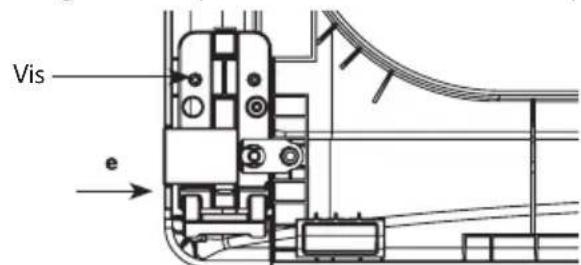

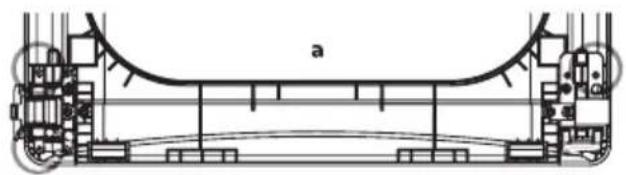

14. Inversez le support de la charnière inférieure et l'assemblage de la charnière.

a. Retirez la vis du support de la charnière inférieure (à droite) et sortez le support de la charnière. Mettez-le de côté. Retirez les deux vis de l'assemblage de la charnière inférieure en bas à gauche et sortez l'assemblage de la charnière.

b. Faites pivoter l'assemblage de la charnière inférieure de 180 degrés et installez-le du côté droit en utilisant les deux vis retirees à l'etape a.

c. Retournez le support de la charnière inférieure et libéré les ergots à l'arrière qui maintainennent le fileur de la charnière au support de la charnière.

d. Faites pivoter le fileur de la charnière de 180 degrés et apposez-le sur le DEVANT du support de la charnière face à la direction opposée.

e. Montez le support de la charnière inférieure et le fileur du cote gauche de la porte en utilisant la vis retiree a I'etape a.

15. Installez la tige de verrouillage laterale. Retournez la tige de verrouillage laterale et installez-la du cote opposé. Insérez l'extrémité inférieure dans la charnière gauche et abaissez la tige dans les guides de la porte tout en comprimant le ressort à l'intérieur de la cavité.

Inversion du sens d'ouverture de la porte (suite)

Assurez-vous que le haut de la tige de verrouillage latérale est à côté de la tige de verrouillage supérieure et que les deux ne se superposent pas afin qu'elles puissant interagir correctement. Si elles ne sont pas bien alignées, la porte ne fonctionnera pas correctement.

16. Réinstallé les boutons de verrouillage supérieurs.

Réinstallé les boutons de verrouillage gris supérieurs que vous avez retirés à l'etape 7, un de chaque côté du panneau de la porte externe.

17. Réinstallé le bouton de verrouillage létalral.

Réinstallé le bouton de verrouillage lésimal que vous avez retire à l'étape 8. Centrez le ressort dans le compartment et insérez par dessus le bouton de verrouillage.

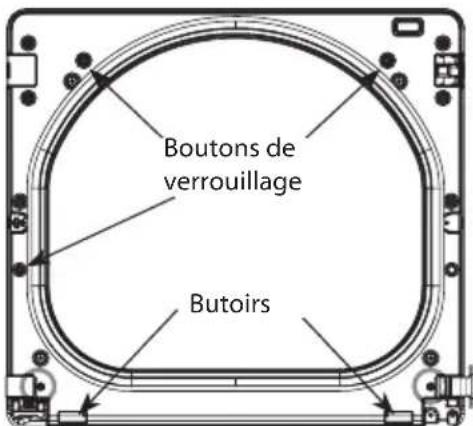

18. Réinstallé le capot de la porte.

Si nécessaire, nettoyez le verre de la porte et du capot de la porte.

Assurez-vous que les trois boutons de verrouillage gris sont correctement installés et que les tiges de verrouillage supérieure et laterale sont correctement alignées à l'endroit où elles se rejoignent. Remettez soigneusement en place le capot de la porte en alignant les orifices du capot avec les boutons de verrouillage en haut et sur le côte et les butoirs en bas. Veillez à ne pas déplacer les tiges de verrouillage en remontant le capot de la porte. Une fois que le capot de la porte est en place, fixez-le avec les 12 vis retirees à l' étape 4.

Les 10 vis similaires sont en haut et sur les cots du capot de la porte. Assurez-vous d'insérer les deux vis différentes dans le bas, aux endroits représes sur le schéma suivant.

19. Récupérez maintainant le pivot de la charnière supérieure rétièré précédément et faîtes-le pivoter de 180 degrès.

Appuyez sur le bouton de verrouillage l'etal sur le cote gauche et maintenez-le enforcé tout en enforcant le pivot de la charnière dans l'assemblage de la charnière en haut a droite. Si la porte est correctement reassemblée, la tige de verrouillage coulissera facilement et mainiendra en place le pivot. La porte est maintainant prete à être remontée du cote opposé de la secheuse.

AverTissement

Veillez a soutenir le poids de la porte avant d'insérer les vis des charnières.

20. Réinstallé la porte.

Tout en soutenant la porte, insérez les quatre vis des charnières retirees à l' étape 2. Testez l'ouverture pivotante de la porte pour vous assurer que les charnières et le loquet sont correctement alignés et que la porte s' ouvre, se ferme et se verrouille bien dans les deux sens.

Si la porte est difficile à manoeuvrer, retirez-la et enlevez le capot de la porte pour vérifier que les tiges et les boutons de verrouillage sont correctement montés et alignés. Les boutons de verrouillage doivent être bien orientés et être actionnés facilement. Les tiges de verrouillage doivent être dans la position appropriée et ne doivent pas se superposer au point de contact (voir les étapes 13 à 15). Si la porte est endommagée ou qu'elle ne fonctionne pas après son remontage, communique avec le centre d'appels au 1-800-243-0000.

Modification de l'emplacement de la sortie d'air

averTissement

Utiliser une sortie d'air en métal.
- Ne pas utiliser un conduit en plastique ou en aluminium mince.
- Nettoyer les anciens conduits avant l'installation de la sechuse.
- Pour réduire le risque de blessure, observer toutes les procédures de sécurité recommendées par l'industrie, y compris l'utilisation de gants à manches longues et de lunettes de sécurité.
- Le défaut de respecter toutes les consignes de sécurité de ce manuel peut cause des dommages, des blessures ou la mort.

Votre nouvelle sechuse est livree avec une sortie d'air arriere. Il est possible d'en modifier la position pour obtenir une sortie d'air sous l'appareil ou sur le cote (la sortie d'air sur le cote droit n'est pas offerte sur les modeles a gaz).

Une trousse de conversion, piece ^o 383EEL9001B, est offerte chez vous détaillant LG. L'ensemble comprend les éléments nécessaires pour modifier l'emplacement du conduit de la sortie d'air.

1. Devissez la vis de fixation du conduit d'évacuation d'air arrêté. Tirez sur le conduit pour le faire partager.

option 1: sortie d'air laterale

1. Appuyez sur les languettes de l'alveole defonçable et retirez soignement la piece pour dégager l'ouverture voulue (la sortie d'air sur le côte croit n'est pas offerte sur les modèles à gaz). Insérez le conduit adaptateur dans le boîtier de ventilateur et fixez-le à la base de la sécheuse comme indiqué.

1. Préassemblez un coude de 4 po (10,2cm) de diametre à la prochaine section de conduit de 4 po (10,2cm) et fixez solidement tous les raccords avec du ruban à conduit. Assurez-vous que l'extremité male du coude est dirigé dans le SENS OPPOSE de la secheuse. Insérez l'ensemble coude/ conduit dans l'ouverture latérale et enforcez-le dans le conduit adaptateur. Fixez solidement en position avec du ruban à conduit. Assurez-vous que l'extremité male du conduit dépasse d'environ 112 po (3,8cm) pour le raccorder au système de conduits. Fixez la plaque protectrice au dos de la secheuse avec la vis fournie.

option 2:sorti d'air infertiEurE

1. Insérez le conduit adaptateur dans le boîtier de ventilateur et fixez-le à la base de la séchuse comme indiqué.

1. Insérez le coude de 4 po (10,2 cm) de diamètre dans l'ouverture arrière et enforcez-le dans le conduit adaptateur. Assurez-vous que l'extremité male du coude soit face au bas par le trou au fond de la séchuse. Fixez solidement en position avec du ruban à conduit. Fixez la plaque protecrice au dos de la séchuse avec la vis fournie.

Ventilation de la sechée

AverTissemenT

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsqu'you utilise cet électroménager, vous nevez toujours suivre les précautions de base, y compris ce qui suit :

• N'écrasez pas et ne laissez pas le système de conduits s'affaisser. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• Ne laissez pas le système de conduits reposer contre ou toucher des objets tranchants. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Dans le cas d'un raccord à un système de conduits existant, assurez-vous qu'il convient à cet effet et qu'il est propre avant d'installer la séchuse. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• Le système d'évacuation d'air doit être conforme aux codes du bathtub locaux en vigueur. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• L'air des séchues à gaz DOIT être evacué à l'extérieur. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
• Utilisez uniquement des conduits métalliques rigides ou flexibles de 4 po (10,2 cm) de diamètre à l'intérieur du placard de la sécheuse et pour la ventilation extérieure. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Pour réduire le risque d'incendie, de combustion, ou d'accumulation de gaz combustibles, N'ACHEMINEZ PAS le conduit d'évacuation d'air de la secheuse dans un endroit clos sans ventilation comme un grenier, un mur, un plafond, une galerie technique, une cheminée, un conduit d'évacuation de la combustion de gaz ou un espace dissimulé d'un édifice. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Pour réduire le risque d'incendie, N'évacuez PAS l'air de la sécheuse par un conduit de plastique ou en aluminium mince. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Le conduit d'évacuation d'air doit mesurer 4 po (10,2 cm) de diamètre sans obstructions. On doit le maintainir aussi court que possible. Assurez-vous de nettoyer toutieux conduit avant d'installer votre nouvelle sechuse. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Des conduits métalliques rigides ou semi-rigides sont commandés entre le mur et la séchuse. Lors d'une installation spéciale où il est impossible d'effectuer le raccord avec les matériaux commandés, utilisez un conduit métallique flexible de transition homologué UL uniquement pour le raccord entre la séchuse et le mur. L'utilisation de ce type de conduit influencera le temps de séchage. Tout non-respect de ces instructions peut entrainer un incendie ou la mort.
  N'utilisez PAS de vis à tôle ou d'autres types d'attaches qui pénétreraient dans le conduit et pouraient retenir les charpies et réduire ainsi l'efficacité du système d'évacuation d'air. Fixez et scellez tous les raccords avec du ruban à conduit. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Pour optimiser les résultats de fonctionnement de l'appareil, observer les restrictions de longueur de conduit décrites dans le tableau à la page suivante. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• Les pièces pour monter le système de conduits ne sont pas fournies avec la séchuse. Il sera nécessaire d'obtenir les pièces chez un fournisseur local. La sortie extérieure doit être munie de clapets à charnière pour empêcher tout refoulement d'air lorsque la séchuse est hors tension. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.
• La longueur totale du conduit en métal flexible ne doit pas dépasser 2,4 m (8 pi).
• Au Canada, en cas d'utilisation d'un conduit flexible de type feuille métallique, celui-ci doit être précisé identifié par le fabricant comme convenant à une utilisation avec une séchuse. Aux États-Unis, en cas d'utilisation d'un conduit flexible de type feuille métallique, celui-ci doit être précisé identifié par le fabricant comme convenant à une utilisation avec une séchuse et doit être conforme à la « Outline for Clothes Dryer Transition Duct » (Directive pour les conduits de transition des séchuses), sujet 2158A.

Ventilation de la sechuse (suite)

Système d'évacuation d'air

TYPE DE SORTIE MURALE EXTERNE	NÔMBRE DE COUDES DE 90°	LONGUEUR MAX. DE 4 PO (10,2 CM) DE DIAMÈTRE, CONDUIT METALLIQUE RIGIDE
Recommendé	0	65 ft. (19,8 m)
	1	55 ft. (16,8 m)
	2	47 ft. (14,3 m)
	3	36 ft. (11,0 m)
	4	28 ft. (8,5 m)
Utilisez seulement pour les trajets courts	0	55 ft. (16,8 m)
	1	47 ft. (14,3 m)
	2	41 ft. (12,5 m)
	3	30 ft. (9,1 m)
	4	22 ft. (6,7 m)

RemarQUe Deduisez 6 pi (1,8 m) pour chaque coude supplémentaire. Il n'est pas recommandé d'utiliser plus de quatre coudes de 90^

ACHEMINEMENT ET RACCORD DU SYSTÉME D'ÉVACUATION D'AIR

remarQUes Suivez les lignes directrices ci-dessous pour optimiser le rendement de l'appareil et reduire Iaccumulation de charpies et de condensation dans les conduits. Les conduits et raccords NE SONT PAS compris, achetez les séparation.

• Utilisez des conduits metalliques rigides ou semi-rigides de 4 po (10,2 cm) de diamètre.
• On doit maintainir le conduit d'évacuation d'air aussi court que possible.
• Autant que possible, limitez le nombre de coudes.
  L'extrémité male de chaque section du système de conduits doit être dirigé dans le sens opposé de la sechese.
• Utilisez du ruban à conduit sur tous les raccords.
• Isolez les conduits qui passent dans des aires non chauffées pour réduire la condensation et l'accumulation de charpies sur les surfaces des conduits.
• Les systèmes d'évacuation endommages ou bloqués ne sont pas couverts par la garantie de la sechuse. Les pannes ou les problèmes de fonctionnement causés par de tels systèmes d'évacuation ne sont pas couverts par la garantie de la sechuse.

Raccordement des sécheuses à gaz

AverTissement

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsqu'you utilise cet électroménager, vous nevez toujours suivre les précautions de base, y compris ce qui suit :

• Alimentation en gaz requis : La séchuse est expédée de l'usine préte pour l'utilisation avec du gaz naturel. Elle peut être convertie pour une utilisation avec du gaz de PL (propane liquide). La pression du gaz ne doit pas dépasser 13 po (33 cm) de colonne d'eau.
• Un technicien de service qualifie ou du fournisseur de gaz doit raccorder la secheuse à l'alimentation de gaz. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• Isolez la sécheuse du système d'alimentation en gaz en fermant à la main la soupape de fermeture individuelle de l'appareil lors de tout essai de pression de l'alimentation en gaz. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• Conduit d'alimentation requis : la salle de lavage doit être munie d'un tuyau d'alimentation en gaz naturel rigide vers la séchuse. Aux États-Unis, une soupape de fermeture manuelle individuelle DOIT est installée à au moins 6 pi (1,8 m) de la séchuse en conformité à la norme ANSI Z223.1 du code national des gaz combustibles ou à la norme CSA B149.1 du code canadien pour l'installation de gaz. Veillez à installer un bouchon de canalisation NPT de 1/8 po (3,1 mm). Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.

• Dans le cas de l'utilisation d'un tuyau rigide, le raccord doit être de 1/2 po (12,7 mm) IPS. Si les codes et règlements locaux l'autorisent et que le fournisseur de gaz l'accepte, utilisez une tubulure de 3/8 po (9,5 mm) homologué lorsque les distances sont de moins de 20 pi (6,1 m). Une tubulure de plus grand diamètre devrait être utilisée pour des longueurs dépassant 20 pi (6,1 m). Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.

• Raccordez la sécheuse au type de gaz indiqué sur la plaque signalétique. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

• Pour éviter toute contamination de la soupape de fermeture de l'alimentation en gaz, purgeze le tuyau d'alimentation de tout air et sédiments avant de le raccarder à la séchuse. Avant de serrer les raccords entre l'alimentation en gaz et la séchuse, purgeze l'air restant jusqu'à ce que vous déceliez une oedur de gaz. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• N'utilise PAS de flamme neue pour rechercher toute trace de fuites. Utilisez un liquide de détction de fuites à l'épréuve de la corrosion. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.
• Utilisez uniquement un nouveau tuyau d'alimentation en gaz homologué AGA ou CSA avec des raccords en acier inoxydable flexible. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• Serrez solidement tous les raccords de gaz. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• N'essayez PAS de démonter la séchuse. En effet, tout démontage exige l'attention et les outils d'un technicien de service ou d'une entreprise qui possède les compétences et les autorisations. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• Appliquez de la pate pour joints insoluble dans du gaz de petrole liquifie (PL) sur tous les filetages. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.

Exigences electriques requises uniquement pour les modèles à gaz

AverTissemenT

Afin de réduire les risques d'incendie, de chic électrique ou les blessures corporelles lorsque vous utilisez cet électroménager, vous doivent suivre les précautions de base, y compris ce qui suit :

• Ne coupez et ne retirez dansaucuncaslotroisiemebroche demisea la terre du cordon d'alimentation. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• Pour vous securité personnelle, cette sechuse doit être correctement mise à la terre. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

AverTissement RISQUE DE DÉCHARGE ÉLECTRIQUE

Le non-respect des avertissements de sécurité peut entrainer des blessures graves ou la mort.

Cette séchuse est équipée d'une fiche de mise à la terre à trois broches pour assurer la protection contre les décharges électriques et doit être branchée directement à une prise mise à la terre correspondante. Ne coupez ni ne retirez la broche de mise à la terre de cette fiche.

• Cette séchuse doit être branchée dans une prise mise à la terre de 120 volts c.a. à 60Hz protégée par un fusible ou un disjoncteur de 15 ampères. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• Si vous avec une prise murale standard à deux fiches, il est de votre responsabilité et obligation de la faire remplaçer par une prise murale triphasée. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

Raccordement des séchues à gaz (suite)

AverTissemenT

Afin de réduire les risques d'incendie, de chic électricque ou les blessures corporelles lorsque vous utilise cet électroménager, vous doivent toujours suivre les précautions de base, y compris ce qui suit:

• L'installation et l'entretien doivent être effectuels par un installateur qualifié, une agence de service, ou le fournisseur de gaz. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
  Utilisez uniquement un tuyau flexible neuf en acier inoxydable et un nouveau raccord homologué AGA. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.
• Installez une soupape de fermeture de l'alimentation en gaz à moins de 6 pi (1,8 m) de la sechuse. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.
• La séchuse est expédée de l'usine préte pour l'utilisation avec du gaz naturel. Assurez-vous que la séchuse est dotée de la buse de brûleur correcte pour le type de gaz qui sera utilisé (gaz naturel ou gaz de petrole liquéfié). Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• Si nécessaire, la buse correcte devra estre installee par un technicien qualifie (pour la trousse de conversion PL, commande la piece numero 383EEL3002D), et le changement devra estre indique sur la secheuse. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• Tous les raccords doivent être en conformité avec tous les codes et règlements locaux applicables. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• L'air des sécheuses à gaz DOIT être evacué à l'extérieur. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.

Raccordement de l'alimentation en gaz

1. Assurez-vous que l'alimentation en gaz vers la salle de lavage soit bien COUPEE. Confirmez que le type de gaz acheminé versus toute salle de lavage soit ajustat pour la sechese. L'appareil est pret à fonctionner au gaz naturel avec un raccord NPT de 3/8 po (9,5 mm).
2. Retirez le capuchon d'expédition du raccord de gaz au dos de la secheuse. Soyez prudent et n'endommagez pas le filetage du raccord de gaz lors du retrait du capuchon.
3. Raccordez la secheuse au système d'alimentation en gaz de la salle de lavage avec un nouveau tuyau flexible en acier inoxydable avec raccord NPT de 3/8 po (9,5 mm) de diamètre.
4. Serrez solidement tous les raccords entre la séchuse et le système d'alimentation en gaz de la salle de lavage. Ouvrez l'alimentation en gaz de la salle et vérifie tous les raccords de la tuyauterie (autant internes qu'externes) pour toute trace de fuite de gaz avec un liquide de détction de fuites à l'épreuve de la corrosion.

Branchement électrique

Branchez la secheuse dans une prise triphasee mise a la terre de 120 volts c.a.

Installations en haute altitude

Le BTU nominal de cette sechese est homologué AGA pour une altitude sous les 10 000 pieds (3 048 metres).

Dans le cas d'une installation de votre séchée à gaz à une altitude de plus de 10 000 pi (3 048 m), sa capacité doit être réduite par un technicien qualifié ou le fournisseur de gaz.

Raccordement des séchues électriques

AverTissement

Pour aider à empêcher des incendies, des electrocutions, des blessures graves, ou des décès, le cablage et la mise à la terre doivent se conformer à l'édition la plus récente du Code national de l'électricité, ANSI/NFPA 70 et à tous les règlements locaux en vigueur. Veuillez faire vérifier par un technician qualifié que votre maison a une alimentation électrique suffisamment puissant pour faire fonctionner une séchuse.

Exigences électriques requises uniquement pour les modèles électriques

AverTissement

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsque vousutilise cet électroménager, vousdez que toujours suivereles précautions de base, y compris ce qui suit :

• Cette séchuse doit être reliée à un réseau de cablage métallique permanent mis à la terre, ou un conducteur de terre pour appareil doit passer avec les conducteurs du circuit et être relié à la borne ou au fil de terre sur la séchuse. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• La séchuse comme est un autre bloc de jonction qui doit être relié à un circuit monophasé distinct de 230 volts c.a. à 60 Hz muni d'un fusible de 30 ampères (le circuit doit composer des fusibles des deux cotés du fil). L'ALIMENTATION ÉLECTRIQUE DEVRAIT ÉTRE À LA TENSION NOMINALE MAXIMALE INDIQUÉE SUR LA PLAQUE SIGNALÉTIQUE DE LA SÉCHEUSE. NE LA RELIEZ PAS À UN CIRCUIT DE 110, 115 OU 120 VOLTS. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.
• Si le circuit de dérivation vers la sécheuse est de 15 pi (4,5m) ou moins de longueur, utilisez un fil n^0 10 AWG (uniquement en cuivre) homologué UL (Underwriters Laboratories) conforme aux exigences des codes locaux. Si la longueur est de plus de 15 pi (4,5m) , utilisez un fil n^0 8 AWG (uniquement en cuivre) homologué UL (Underwriters Laboratories) ou conforme aux exigences des codes locaux. Laissez suffisamment de jeu pour permettre de déplacer la sécheuse au besoin. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.
• Le cordon d'alimentation (en tire-bouchon) pour la connexion entre le réceptacle mural et le bloc de jonction de la sécheuse N'EST PAS fourni avec l'appareil. Le type en tire-bouchon et le calibre du fil doivent être conformes aux codes locaux et avec les directives des pages suivantes. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.
• Une connexion à 4 fils est exigée pour toutes installations dans les maisons mobiles ou préfabriquées de même que pour toutes nouvelles constructions après le 1^er janvier 1996. De plus, une connexion à 4 fils doit être utilisée dans les régions où les codes locaux interdisent la mise à la terre par un fil neutre. Tout non-respect de ces instructions peut entraîner un incendie, une Explosion, ou la mort.

AverTissement

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsque vousutilise des electroménagers, vous devez toujourssuivre les précautions de base, y compris ce qui suit :

• N'apportez aucune modification à la fiche et au câblage interne de la séchuse.
• La sécheuse doit être connectée à une prise à quatre pôles.
• Si la fiche ne s'adapte pas à la prise murale, faites installer une prise adaptée par un électricien qualifié.

Exigences electriques particulieres pour les maisons mobiles ou préfabriquées

AverTissement

Afin de réduire les risques d'incendie, de chocoléctrique, ou les blessures corporelles lorsque vousutilise cet electroménager, vous devez toujours suivereles précautions de base, y compris ce qui suit :

• Toute installation dans une maison mobile ou préfabriquée doit être conforme au chapitre 24 de la CFR, paragraphs 32-80 des normes americaines en matière de sécurité et de construction de maisons préfabriquées ou à la norme canadienne CAN/CSA0Z240 MH ainsi qu'aux codes et règlements locaux.
• Une connexion à quatre fils est exigée pour toutes installations dans les maisons mobiles ou préfabriquées de même que pour toutes nouvelles constructions après le 1er janvier 1996. Tout non-respect de ces instructions peut entrainer un incendie, une Explosion, ou la mort.

Exigences particulieres pour les maisons mobiles ou préfabriquées

Toute installation dans une maison mobile ou préfabriquée doit être conforme au chapitre 24 de la CFR, paragraphs 32-80 des normes americaines en matière de sécurité et de construction de maisons préfabriquées ou à la norme canadienne CAN/CSA0Z240 MH ainsi qu'aux codes et règlements locaux. En cas de doutes relatifs à la conformité de l'installation par rapport à ces normes, communiquez avec un professionnel en service et installation pour du soutien technique.

• Une sécheuse à gaz doit être fixée de façon permanente au plancher.
• La connexion électrique pour une séchuse électrique doit composer une connexion à quatre fils. Pour des renseignements plus détaillés en matière de connexions électriques, consultez la rubrique Raccordement des séchuses électriques.
• Pour réduire le risque de combustion et d'incendie, la sechuse doit être ventilée vers l'extérieur.
• NE VENTILEZ PAS la sechese sous une maison mobile ou préfabriquée.
• Utilisez le panneau arrière, droit, gauche ou inférieur pour ventilier une secheuse électrique vers l'extérieur.
• Utilisez le panneau arrière, gauche ou inférieur pour ventiler une séchuse à gaz vers l'extérieur. Il est impossible de ventiler une séchuse à gaz vers l'extérieur par le panneau droit en raison de la présence du module du brûleur.
• Le conduit d'évacuation d'air de la secheuse doit être solidement fixé à la structure de la maison mobile ou préfabriquée. Il doit être fabriqué d'une matière qui résistera aux flammes et à la combustion. Il est recommendé d'installer un conduit métallique rigide ou flexible.
• NE RELIEZ PAS le conduit d'évacuation d'air à tout autre conduit, système de ventilation, cheminée, ou autre conduit d'évacuation d'air.
  Assurez-vous que la secheuse dispose d'un accès ajustat de l'air frais pour garantir un bon fonctionnement. L'ouverture pour l'apport d'air frais extérieur doit être d'au moins 25po^2 (163~cm^2)
• Il est important de maintainir un dégagement d'au moins 2 po (5 cm) de matières combustibles autour du conduit d'évacuation d'air lors de la ventilation de la séchuse vers l'extérieur. De plus, la séchuse doit composer un dégagement de 1 po (2,5 cm) sur les cots et au dos de la séchuse.
• Souvenez-vous que les éléments du système de ventilation ne sont pas fournis avec la sechese. Veillez à vous procurer les pieces nécessaires pour une installation ajustée.

Vérification finale de l'installation

Une fois que l'installation de la sécheuse est terminée dans sa position définitive, effectuez les essais suivants et l'évaluation de l'état du conduit d'évacuation sur la page suivante pour confirmer le fonctionnement correct de l'appareil.

Essai du module de chauffage de la sechese

MODELES AGAZ

Fermez la porte de la séchuse, appuyez sur le bouton ALLUMER/ÉTEINDRE (ON/OFF) pour démarrer l'appareil réglé à un cycle de séchage à la chaleur. Au démarrage de la séchuse, le dispositif d'allumage devrait enflammer le brûleur principal.

remarkQue

Si de l'air est encore present dans le tuyau d'alimentation en gaz, il est possible que l'allumeur s'éteigne avant que le brûleur principal ne s'enflamme. Dans ce cas, le dispositif d'allumage effectuera une seconde tentative après deux minutes.

MODELES ÉLECTRIQUES

Fermez la porte de la secheuse, appuyez sur le bouton ALLUMER/ÉTEINDRE (ON/OFF) pour démarrer l'appareil régle à un cycle de séchage à la chaleur. L'air evacué devrait être chaud après un fonctionnement de trois minutes.

Vérification du début d'air

Un fonctionnement effectif de la séchuse exige un débit d'air ajustat. On peut mesurer l'efficacité du débit d'air en évaluant la pression statique à l'aide d'un manomètre. Placez un manomètre sur le conduit d'évacuation d'air à environ 2 pi (60,9 cm) de la séchuse. La pression statique dans le conduit d'évacuation d'air ne devrait pas exceder les 0,6 po (1,5 cm). Verifiez le fonctionnement de la séchuse sans charge.

Verification du niveau

Une fois la séchuse installée dans sa position définitive, revérifiez la mise au niveau de la séchuse. Assurez-vous que la séchuse est de niveau de l'avant vers l'arrière et d'un côté à l'autre et que les quatre pieds de nivellement sont fermement posés sur le plancher.

Test d'installation (verification du conduit)

Lorsque vous avez effectué l'installation de la séchuse, utilisez ce test pour vous assurer que les conditions du système d'échévement sont ajustées à une'utilisation correcte de la séchuse. Ce test doit être réalisé pour vous signaler d'eventuels problèmes dans le système d'échévement de votre environnement domestique.
- La séchuseprésenté la caractéristique Flow Sense^MC, un système de détction innovateur qui détecte automatiquement les blocages et les obstructions du conduit de la séchuse. Retirer les accumulations de charpie et les obstructions du conduit permet aux vêtements de secher plus rapidement et réduit la consommation d'énergie.

remarkQue

La séchue doit être refroidie avant de commencer le test. Dans le cas où la séchue a chauffé pendant l'installation, lancez un cycle SECHAGE À L'AIR (AIR DRY) pendant quelques minutes pour réduire la température interieure.

Pour activer le test d'installation :

1. Retirez la documentation et fermez la porte. Ne rienMETTE dans la secheuse pendant ce test, car cela pourraitaffecter les résultats.

1. Maintenez les boutons Sonnerie (Signal) et Contrôle de température (Temp. Control) appuyés en même temps, puis appuyez sur le bouton MARCHE/ARRÉT (POWER).

Cette succession de boutons active le test d'installation. Le code s'affiche lorsque l'activation est reussie.

1. Appuyez sur DÉRARRER/PAUSE (START/PAUSE). La sechuse se mettra en marche pendant environ deux minutes afin d'évaluer les températures à l'intérieur.

1. Vérifiez les résultats qui s'affichent.

Pendant le cycle de test, surveiller l'écran FLOW SENSEMC du panneau de commande. Si aucune barre ne s'affiche à la fin du cycle, le système d'échévement est correct. Dans le cas où le système d'échévement est séverement obtrué, le voyant affiche quatre barres. D'autres problèmes peuvent également être indiqués par des codes d'erreurs. Reportez-vous à la page suivante pour les détails des codes d'erreurs et les solutions.

PAS DE BARRES OK

QUATRE BARRES: OBSTRUCTION

L'affichage des quatre barres indique que le système d'échéppement est séverement obstrué. Faites immédiatement vérifier le système, car la performance sera faible.

1. Fin de cycle.

À la fin du cycle de test, End s'affiche. Le cycle de test se termine et la séchuse s'éteint automatiquement après une courte période.

Test d'installation (verification du conduit) (suite)

• Vérifiez le code d'erreur avant de contacter le service après-vente

Code d'erreur Cause	seventuelles Solutions
tE1 ou tE2	• Dysfonctionnement du thermostat. • Éteignez la sécheuse et contactez le service après-venture.
HS	• Dysfonctionnement du détector d'humidité.	• Éteignez la sécheuse et contactez le service après-venture
PS ou PFOU nP	• Le cable d'alimentation électrique de la sécheuse n'est pas connecté correctement, ou l'alimentation électrique est incorrecte. • Un fusible a sauté, le disjoncteur du circuit s'est déclenché ou il y a une panne de courant.	• Vérifiez l'alimentation électrique ou la connexion du cable d'alimentation au bloc du terminal. Reportez-vous à la section Raccordement des séchueses electromiques du réseau manuel pour des instructions complètes. • Réinitialisez le disjoncteur du circuit ou remplacez le fusible. Ne pas augmenter la puissance du fusible. Si le problème est une surcharge du circuit, faites-le réparer par un électricien qualifié.

- Verifiez la condition du conduit

Si le test affiche FLOW SENSEMC, vérifie les obstructions et dommages au système d'échéppement. Réparez ou remplacez le système d'échéppement si nécessaire.

remarkQUes

Ce test devrait etre réalisé lors de I'installation de la secheuse pour vous indiquer I'existence d'un probleme qualconque au niveau du conduit d'évacuation de votre logement. Toutefois, puisque le test fournit des indications plus fidèles sur l'etat du conduit d'évacuation lorsqu'il est réalisé dans des conditions normales d'utilisation que lors du test d'installation, il se peut que le nombre de barres affichées duvoyant FLOW SENSEMC dans les deux tests diffère.

Ne pas interrompre le cycle de test, car cela peut avoir une incidence sur l'exactitude des résultats.

Meme si levoyant FLOW SENSE n'est pas affiché au cours du cycle de test, des obstructions peuvent être presents dans le système d'échévement. Reportez-vous à la section Ventilation de la secheuse du present manuel pour les conditions relatives au système d'échévement et à la ventilation.

La séchuse présente la fonction Flow Sense^MC, un système de détction innovateur qui détecte automatiquement les blocages et les obstructions du conduit de la séchuse. Retirer les accumulations de charpie et les obstructions du conduit permet aux vêtements de secher plus rapidement et réduit la consommation d'énergie.

Circulation d'air bloquée

Éviter les longs tuyaux ou les tuyaux comptant plusieurs coudes.

Exces ou conduit de raccord obstrué

Trop de coudes ou échépendement trop long

Vérifier l'existence de blocages et d'accumulation de charpie.

Accumulation de charpie ou blocages

S'assurer que le conduit d'évacuation n'est pas écrasé ou restreint.

Échémpement obstrué ou endommagé

MODE D'EMPLOI

Fonctionnement de la séchuse

1

NETTOYER LE FILTRÉ À CHARPIE

Si le filtré à charpie n'a pas déjà été nettoyé, retirez-le et nettoyez la charpie de la charge précédente. Cela permettra d'assurer un sechage plus rapide et efficace.

2

CHARGER LA SÉCHEUSE

Chargez la sécheuse avec du linge mouillé provenant de la machine à laver. Si la charge est très volumineuse, vous devrez peut-être la répartir en plusieurs charges plus petites afin d'obtenir un meilleur séchage et de prendre soin des vêtements.

3

ALLUMER LA SÉCHEUSE

Appuyez sur le bouton MARCHE/ARRET (POWER) pourmettre la secheuse sous tension. Les voyants des programmes s'allumeront et une sonnerie retentira, si celle-ci est activée. Reportez-vous à la page 10.

4

SELECTIONNER UN PROGRAMME

Tournez le bouton de selection de programme - dans un sens ou dans l'autre - jusqu'à ce que levoyant du programme youlu soit activé. La température prérogée,le degré de séchage et les paramétres d'options de ce programme s'afficheront.Reportez-vous à la page 33.Les paramétres par défaut pour le programme sélectionné peuvent désormais être modifiés si vous le souhaitez. Cela peut être effectué à l'aide des boutons modifieurs de programme comme indiqué à la page 33.Des options de programme peuvent être ajoutées à l'aide des boutons d'options comme indiqué en pages 34-37.

5

!remarQue

Les options ou modifieurs ne sont pas tous disponibles pour tous les programmes. Un indicateur sonore différent retentira et levoyant ne s'allumera pas si la selection n'est pas possible.

6

COMMENCER LE PROGRAMME

Appuyez sur le bouton DEMARRER/PAUSE (START/PAUSE) pour commencer le programme. Celui-ci peut etre interrompu a tout moment, en ouvrant la porte ou en appuyant sur le bouton DEMARRER/PAUSE (START/PAUSE). Si le programme n'est pas redemarré dans les quatre minutes qui suivent, la sechese sera mise hors tension et les paramètres du programme seront perdus.

FIN DU PROGRAMME

Lorsque le programme est terminé, une sonnerie retentira si elle a été activée. Retirez immédiatement les vêtements afin de limiter les faux pris. Si ANTIFROISSAGE (WRINKLE CARE) est selectionné, le tambour de la sechuse fera quelques tours à quelques minutes d'intervalle pour éviter que les vêtements ne se floissant.

Voici les instructions de mise en marche et d'utilisation de votre nouvelle sechese. Veuillez consulter les sections appropriées de ce manuel pour de plus amples renseignements.

Triage des brassées

Étiquettes d'entretien des tissus

La plupart des vêtements possédent des étiquettes d'entreiendes tissus qui affichent les directives pour un soin approprié.

Étiquettes d'entretien

Sechage par culbutage

Cycle doux/delicat

Ne pas secher par culbutage

Ne pas secher (action mentionnerie conjointement avec « ne pas laver »)

Réglagedela chaleur

Elevee Moyenne Faible Sans chaleur/

sechage à l'air

Grouper les articles similaires

Pour deromeilleurs résultats,triez les vêtements pour en faire des brassées qui peuvent etre séchées au même cycle de sechage. Differents tissus exigent des soins particuliers et certains d'entre euxsechant plusrapidementque d'autres.

Chargement de la sechese

AverTissement

Afin de réduire les risques d'incendie, de chic électrique, ou les blessures corporelles lorsque vous utilisez cet électroménager, vous doivent toutes suivre les précautions de base, y compris ce qui suit :

• Verifiez toutes les poches pour vous assurer qu'elles sont vides. Des articles comme des trombones, des stylos, de la monnaie, et des clés peuvent endommager votre séchuse et vos vêtements. Des objets inflammables comme des briquets ou des allumettes risqueraient de s'enflammer et de provoquer un incendie. Tout non-respect de ces instructions peut entrainer un incendie, une explosion, ou la mort.
• Ne séchez jamais des vêtements qui ont été exposés à de l'huile, de l'essence, ou d'autres substances inflammables. Le lavage des vêtements n'enlevera pas complètement les résidus d'huile. Tout non-respect de cet avertissement peut entrainer des blessures graves, un incendie, l'électrocution, ou la mort.

remarkQUes

Conseils de chargement

• Combinez les articles grands et petits dans une brassée.
• Les vêtements mouillés prènnant du volume au séchage.
  Ne surchargez pas la séchuse. Les vêtements ont besoin d'espace pour culbuter et secher correctement.
• Fermez les fermétures éclair, les crochets, et les cordons pour les empêcher de s'accrocher ou de s'emméler aux autres vêtements.

Vérification du filtré à charpie avant chaque brassée

Assurez-vous que le filtré à charpie est toujours propre avant de secher une nouvelle brassée. En effet, un filtré obstrué par de la charpie augmentera le temps de séchage.

Pour le nettoyer, tirez droit vers le haut sur le filtré et faites une boule de charpie avec vos doigts. Ne pas rincer ni laver le filtré pour retirer la charpie. Poussez fermement sur le filtré à charpie pour le remettre en place. Voyez la section NETTOYAGE RÉGULIER pour plus de détails.

Assurez-vous que le filtré à charpie soit toujours correctement installé avant de démarrer la sécheuse. Un fonctionnement de la sécheuse avec un filtré lâche ou manquant risquerais d'endommager la sécheuse et les articles dans la sécheuse.

Utilisation de la fonction LG EasyLoad

Porte pivotante

Utilisez la porte pivotante pour vider la séchuse et introduire des articles volumieux afin d'acceder facilement au tambour.

Pour ouvrir la porte pivotante, insérez vos doigs dans la cavité de la poignée en haut de la porte du côte opposé aux charnières, puis tirez la porte pour l'ouvrir.

remarkQue

Assurez-vous que la porte abattante est complètement fermée avant d'utiliser la portepivotante.

ayerTissement

Si vous appuyez sur les trois boutons de verrouillage alors que la porte est ouverte, elle risque de tomber. Le non-respect de cet averissement peut entrainer de graves blessures.

averTissement

• Ne posez pas d'objets lourds et ne vous appuyez pas sur le dessus de la porte lorsqu'elle est ouverte.
  N'essayez pas d'ouvrir la porte abattante de plus de 40 degrés.

La sechuse pourrait basculer, provoquant des dégats ou des blessures.

Porte abattante

Utilisez la porte abattante pour le chargement de la secheuse. Elle fait office de glissière, guidant les articles dans le tambour et les empêchant de tomber par terre. Elle s'avè également pratique lorsque vous sortez quelques petits articles, empêchant le reste des vêtements de tomber par terre.

Pour ouvrir la porte abattante, appuyez sur la gachette au milieu de la cavity de la poignée en haut de la porte et tirez la porte vers vous.

Assurez-vous que les vêtements sont complètement dans le tambour avant de fermer la porte.

remarkQue

Assurez-vous que le loquet de la porte pivotante est complètement fermé avant d'appuyer sur la gachette de la porte abattante.

Loquet de la porte abattante
Porte abattante

averTissement

• Soyez prudent lorsque vous ouvre et fermez la porte.
  Vos doigs et votre main peuvent rester coincés dans la porte si elle tombe vers l'avant de façon imprévue.

Guide des cycles

Cycle Type	Type de tissu	Niv. de séchage	Temp.	Temps en min	+ de temps/- de temps	anti-froisse-ment	Sonnerie de séchage humide	Réduire l'élect. stat.	Repas-sage facile	économie d'énergie
STEAM FRESHMC	Éredon, chemises, pantalons (sauf tissus délicats)	Arrêt	MOYEN ÉLEVÉ	20	○	○	○
			Réglable RÉglable
STEAM SANITARYMC	Éredon, litterie, vêtements d'enfants	Arrêt ÉLEVÉ		39		○
ANTIBACTÉ-RIEN	Ne pas utiliser ce cycle avec des tissus délicats.	Très sec ÉLEVÉ		70		○
PETITE CHARGE	Uniquement pour du tissu de type normal / coton comme des serviettes (Max 1,5 kg)	Séchage normal		30		○
		Réglable
VOLUMINEUX / LITERIE	Éredons, oreillers, chemises	Séchage normal		55				○
		Réglable
GROSSE CHARGE	Jeans, articles écais/lours	Séchage normal		54		○	○	○
		Réglable
COTON / NORMAL	Vêtements de travail, pantalon en velours côtelet, etc.	Séchage normal		MOYEN	Électr.:67 Gaz:63		○	○	○
		Réglable
TISSUS INFROISSABLES/VÉTÊMENTS DÉCONTRACTÉS	Tissus infroissables, articles synthétiques	Séchage normal		BAS	32		○	○	○
		Réglable
SERVIETTES	Denims, serviettes, cotons écais	Séchage normal		MOYEN ÉLEVÉ	55		○	○	○
		Réglable
VÉTÊMENTS DE SPORT	Vêtements de sport	Arrêt -			27		○		○
LINGES DÉLICATS	Lingerie, draps, chemisiers	Séchage normal		BAS	28		○	○	○
		Réglable
SÉCHAGE RAPIDE	Pour des petites charges avec des temps de séchage courts	Arrêt	ÉLEVÉ	25	○	○	○
			Réglable RÉglable
SÉCHAGE À L'AIR	Pour des articles nécessitant un séchage sans chaleur comme des plastiques ou du cautchouc	Arrêt	SANS CHALEUR	30	○	○
				Réglable

cycleSechaGE A captEur

Les cycles Sèchage à capteur (Sensor Dry) utilise le système exclusif à double capteur de LG qui déetect et compare le niveau d'humidité des vêtements et celui de l'air ambient et règle le temps de sechage au besoin pour optimiser les résultats La séchée règle automatiquement le niveau de sechage et la température aux paramétres recommendés pour chaque cycle.

L'afficheur indiquera le temps restant estimé.

remarkQue

Pour protégé vos vêtements, les différentes options de niveau de sechage, température, ou autres ne sont pas toutes disponibles avec chacun des cycles. Voir le Guide des cycles pour plus de renseignements.

remarkQue

L'option Economie d'énergie est activée par défaut pour le cycle Coton/Normal.

Si vous souhaitez un séchage plus rapide que le réglage par défaut Coton/Normal, vous pouvez désactiver l'option Economie d'énergie.

cyclEs séchaGE manuEI

Utilisez les cycles SÉCHAGE MANUEL (Manual Dry) pour sélectionner un temps et une température de séchage. Lors de la sélection d'un cycle Manual Dry, l'afficheur TEMPS RESTANT ESTIME (ESTIMATED TIME REMAINING) indique le temps réel restant pour votre cycle. Appuyez sur les boutons TEMPS+ (MORE TIME) ou TEMPS- (LESS TIME) pour modifier le temps réel du cycle.

CERTIFÉ PAR NSF/P154

NSF International (anciennement National Sanitation Foundation) certifie que le cycle DÉSINFECTION (Sanitize) élimine 99.9% des bacteries lors d'un lavage et qu'aucune bactérie ne sera transmise à la brassée suivante.

• Les réglages par défaut pour le cycle DÉSINFECTION (Sanitize) sont la température TRES ÉLEVÉE (Extra high) et le séchage EXTRA SEC (Extra dry).

Ces réglages par défaut ne peuvent pas été modifiés.

• N'utilisez PAS ce cycle avec les articles ou les tissus délicats.

Paramètres et options du cycle

Les cycles SECHAGE À CAPTEUR (SENSOR DRY) possèdent des réglages de cycle préseLECTIONnés automatiquement et ne peuvent être modifiés. Les cycles SECHAGE MANUEL (MANUAL DRY) comportent des paramêtres par défaut, mais vous pouvez également personnelier les paramêtres à l'aide des boutons de réglage du cycle. Appuyez sur le bouton correspondant à cette option pour voir et seLECTIONner d'autres paramêtres.

remarkQue

Pour protégér vos vêtements, les différentes options de niveau de séchage, température, ou autres, ne sont pas toutes disponibles avec chacun des cycles. Voir le Guide des cycles pour plus de renseignements.

NIVEAU DE SECHAGE (DRY LEVEL)

Déchéance le niveau de séchage du cycle. Appuyez sur le bouton NIVEAU DE SECHAGE (DRY LEVEL) à répétition pour défilier à travers les paramètres disponibles.

• Cette option est offerte uniquement avec les cycles SECHAGE A CAPTEUR (SENSOR DRY).
• La séchuse ajustera automatiquement le temps du cycle. La sélection de l'option PLUS SEC (MORE DRY) ou TRÉS SEC (VERY DRY) augmentera le temps du cycle alors que SECHAGE HUMIDE (DAMP DRY) ou MOINS SEC (LESS DRY) le diminuera.
• Utilisé le paramètre SÉCHAGE HUMIDE (DAMP DRY) ou MOINS SEC (LESS DRY) pour les articles que vous désírez repasser.

CONTRÔLÉ DE TEMPERATURE (TEMP. CONTROL)

Ce bouton regle le parametre de température de ULTRA FAIBLE (ULTRA LOW) à HAUT (HIGH). Ce réglage permet un entretien précis de vos tissus et vétements. Appuyez sur le bouton CONTRôle DE TEMPERATURE (TEMP. CONTROL) à répétition pour défiler à travers les paramètres disponibles.

SECHAGE MINUTÉ (TIME DRY)

Ce bouton vous permet de sélectionner manuellement le temps de séchage de 20 à 60 minutes par incréements de 10 minutes. Utilisez cette fonction pour les petites brassées ou pour défroisser. Utilisez les boutons TEMPS+/TEMPS-(MORE TIME/LESS TIME) pour augmenter ou réduire le temps de séchage par increment d'une minute. Voitre séchuse vous offre plusieurs options de cycle supplémentaires pour personnelier les cycles et ainsi satisfaire vos besoin individuels. Certains boutons d'options comportent également une fonction spéciale (consultez la page suivante pour les détails) qui peut être actionnée en appuyant et en maintainant ce bouton d'options pendant trois secondes.

Pour ajouter des options de cycles à un cycle :

1. Mettez en marche la secheuse et appuyez sur le bouton selecteur de cycle au cycle désiré.
2. Utilisez les boutons de réglage de cycle pour ajuster les paramétres de ce cycle.
3. Appuyez sur le ou les boutons d'options de cycles afin de sélectionner les paramètres que vous aimeriez ajouter. L'afficheur montrera un message de confirmation.
4. Appuyez sur le bouton DEMARRER/PAUSE (START/PAUSE) pour demarrer le cycle. La sechuse demarrera automatiquement.

ANTIFROISSAGE (WRINKLE CARE)

Avec cette option, la séchuse culbuttera la brassée régulierement sur une période allant jusqu'à trois heures après la fin d'un cycle ou jusqu'à l'ouverture de la porte. C'est une fonction pratique qui aide à prévenir la formation de plis lorsque vous étés dans l'impossibilité desteroler immediatement les articles de la séchuse.

SONNERIE (SIGNAL)

Pour eteindre la sonnerie, appuyer sur le bouton ALLUMER/ETEINDRE (ON/OFF) de la sonnerie. Pour la rallumer, appuyer de nouveau sur le bouton.

*BIP SECHAGE HUMIDE (DAMP DRY SIGNAL)

Avec cette option, la sechée émettra une alarme sonore lorsque la brassée sera s'esté à environ 80% . Elle vous permet de retarder les articles légers qui s'estent plus rapidement ou les articles que vous désirez repasser ou suspendre encore un peu humide.

Fonctions speciales

Les boutons d'options activent également des fonctions spéciales comme VERROUILAGE POUR ENFANTS (CHILD LOCK). Appuyez et maintenez enforcé le bouton d'options marqué de la fonction spéciale pendant 3 secondes pour l'actionner.

* SECHAGE SUR GRILLE (RACK DRY)

Utilisez la fonction SECHAGE SUR GRILLE (RACK DRY) avec des articles comme les gilets en laine, la soie, et la lingerie, qui doivent secher à plat. Utilisez également le SECHAGE SUR GRILLE (RACK DRY) pour des articles qui ne doivent pas été sechés par culbutage comme des chaussures de tennis ou des animaux en peluche.

remarkQue

N'utilise JAMAIS la grille avec un cycle de sechage par culbutage.

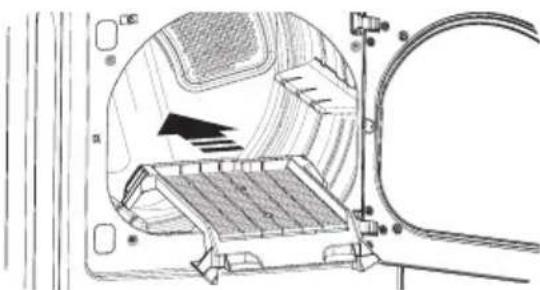

Installation de la grille de sechage

1. Ouvrez la porte de la sechuse et glissez la grille dans le tambour de la sechuse.

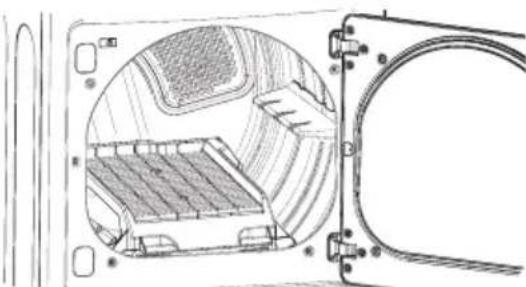

1. Assurez-vous que la grille est appuyée uniformément sur le bord de la jante interne de la porte et repose à plat à l'intérieur de la sechuse.

remarkQue

Assurez-vous de-retirer la grille une fois le cycle SECHAGE SUR GRILLE (RACK DRY) terminé.

* VERROUILLAGE POUR ENFANTS (CHILD LOCK)

Utilise cette option pour empêcher une utilisation non désirée de la séchuse ou pour empêcher toute modification des paramètres de cycle lorsque la séchuse est en fonction. Appuyez et maintenez enforcé le bouton pendant 3 secondes pour activer ou désactiver la fonction VERROUILAGE POUR ENFANTS (CHILD LOCK). Lorsque le VERROUILAGE POUR ENFANTS (CHILD LOCK) est activé, l'indicateur de VERROUILAGE POUR ENFANTS apparaitra et tous les boutons seront désactivés à l'excection du bouton ALLUMER/ETEINDRE (POWER).

remarkQue

Il faut désactiver manuellement le VERROUILAGE POUR ENFANTS (CHILD LOCK) lorsqu'il est activé. Le VERROUILAGE POUR ENFANTS (CHILD LOCK) doit être arrêté pour pouvoir lancer un autre cycle. Si vous souhaitez désactiver cette fonction, appuyez et maintainez le bouton REPASSAGE FACILE (EASY IRON) pendant trois secondes.

Fonctions spéciales (suite)

Option Économie d'énergie

Cette option aide à réduire la consommation énergétique en fonction de la taille de la brassée. Lorsque l'option Économie d'énergie est sélectionnée, la durée de sechage est modifiée.

remarkQue

L'option Economie d'énergie est activée par défaut pour le cycle Coton/Normal.

Si vous souhaitez un séchage plus rapide que le réglage par défaut Coton/Normal, vous pouvez désactiver l'option Économie d'énergie.

Pour désactiver la fonction d'économie d'énergie par défaut, appuyez sur le bouton Antifroissage et maintenez-le enforcé pendant trois secondes. MARCHÉ ou ARRÊT s'affiche à l'écran.

Programme personnelisé

*PROGRAMME PERSONNALISÉ

Si vous utilisez frequentlyment la meme combinaison de parametes, il est possible de la sauvegarder en tant que programme personnelise.

* Sauvegarde d'un programme personnelisé

1. Mettezla sécheuse en marche et tournez le bouton sélecteur de cycle au cycle désire.
2. Utilisez les boutons de réglage de cycle pour régler les paramètres de ce cycle.
3. Sélectionné les paramètres que vous aimeriez ajouter en appuyant sur les boutons d'options de cycle. L'afficheur montraira un message de confirmation.
4. Maintenez enforcé le bouton PROGRAMME PERSONNALISE pendant trois secondes.

remarkQue

Il n'est possible de sauvégarder qu'un seul programme personnelisé. Tout autre programme préalablement sauvagarde sera effacé des que vous maintainez enforcé le bouton PROGRAMME PERSONNALISED.

Utilisation d'un programme personnelé :

1. Mettez la secheuse en marche.
2. Enforcez le bouton PROGRAMME PERSONNALISE.
3. Appuyez sur le bouton DEMARRER/PAUSE pour demarrer le cycle.

Fonctions de vapeur

Remplissage du générateur de vapeur

1. Ouvrez le couvercle.

1. Sortez le générateur de vapeur de son compartment.

1. Remplissez le générateur de vapeur avec de l'eau jusqu'au niveau MAX.

1. Remettez le générateur de vapeur dans le compartment, puis replacez le couvercle.

remarkQUes

Avant d'utiliser un cycle vapeur, le générateur de vapeur doit être rempli d'eau jusqu'à la ligne MAX. Dans le cas contraire, le voyant s'allume. Assurez-vous que le générateur de vapeur est rempli d'eau et que le compartment est complètement fermé. Éteignez la sécheuse et redémarrez le cycle de vapeur.

• Utilisez uniquement de I'eau. Ne replissez pas le générateur de vapeur avec des substances étrangères, des agents de rincage ou des détergents.
• Avant de déplacer la secheuse, assurez-vous que le générateur de vapeur est vide.
• N'utilise pas d'eau distilled; la sonde de niveau d'eau dans le générateur de vapeur ne fonctionnera pas.
  Le générateur de vapeur doit etre instalé; dans le cas contraire, il y aura débordement d'eau.
• Essuyez toute éclaboussure d'eau autour du générateur de vapeur et du compartment avant de démarrer la séchuse.
• Ne remplissez pas le générateur de vapeur avec del'eau chaude (au-dessus de 86^ F/30°C).

ayerTissement

• Ne replissez pas le générateur de vapeur avec des liquides tels que de l'essence, des solvants de nettoyage à sec ou d'autres substances inflammables ou explosives. Le non-respect de cet averissement peut entrainer des blessures graves ou la mort.
• Ne buvez pas l'eau du générateur de vapeur. Le non-respect de cet averissement peut entrainer des blessures graves ou la mort.

Fonctions de vapeur (suite)

La nouvelle technologie à vapeur de LG vous permet d'envoyer un jet de vapeur tourbillonnante dans les tissus dans le but de rafraîchir les vêtements, de réduire l'électricité statique et de facilititer le repassage. Sélectionnez simplement le cycle STEAM FRESH^MC. Vous pouvez également ajouter une option Vapeur aux cycles sélectionnés.

Le cycle STEAM FRESHMC

Le cycle STEAM FRESHMC utilise la puissance de la vapeur seule pour réduire rapidement les pris et les odeurs des tissus. Il donne une nouvelle vie aux vêtements froissés qui ont été entreprises pendant une longue période et rend les vêtements très froissés plus facies à repasser. Le cycle STEAM FRESHMC peut aussi être utilisé pour réduire les odeurs des tissus.

remarkQUes

• Les options RÉDUIT L'ÉLECTRICITE STATIQUE (REDUCE STATIC) ou REPASSAGE FACILE (EASY IRON) peuvent également être utilisées pendant le cycle STEAM FRESH^MC.
• En fonction de la charge (nombre d'articles), la durée du cycle peut être modifiée en appuyant sur les touches TEMPS+ (MORE TIME) ou TEMPS- (LESS TIME). L'écran affichera 3, 5 ou CHARGE b19:3 pour 3 articles ou moins, 5 pour 4 ou 5 articles et b19 pour une grosse charge, comme une couette.

Utilisation du cycle STEAM FRESHMC :

1. Allumez la séchuse et faites pivoter le bouton de seLECTION de cycle pour selectionner le cycle STEAM FRESHMC.
2. Pour ajouter une option, selectionnez REDUIT L'ÉLECTRICITE STATIQUE (REDUCE STATIC), REPASSAGE FACILE (EASY IRON) ou ANTIFROISSAGE (WRINKLE CARE).
3. En fonction de la charge (nombre d'articles), la durée d'injection de vapeur peut être modifiée en appuyant sur les touches TEMPS+ ou TEMPS- (MORE TIME ou LESS TIME).
4. Appuyez sur la touche DEMARRER/PAUSE (START/ PAUSE) pour demarrer le cycle.

Ajout de vapeur à un cycle standard

1. Allumez la sécheuse et faites pivoter le bouton de seLECTION de cycle pour sélectionner le cycle désiré.
2. Utilisez les touches de réglages des cycles pour selectionner les réglages.
3. Appuyez sur la touche Option Vapeur pour ajouter l'option Vapeur désirée. Puis reglez la taille de la charge en utilisant les touches TEMPS+ ou TEMPS-(MORE TIME ou LESS TIME).
4. Appuyez sur la touche DEMARRER/PAUSE (START/ PAUSE) pour demarrer le cycle.

Utilisation des options de vapeur :

L'option RÉDUIT L'éLECTRICITE STATIQUE (REDUCE STATIC) injecte de la vapeur tardivement dans le cycle de séchage pour réduire l'électricité statique causée par les tissus frrottant les uns contre les autres. Modifiez la durée du cycle en appuyant sur les touches TEMPS+ ou TEMPS- (MORE TIME ou LESS TIME) en fonction de la charge (nombre d'articles). L'écran affichera le nombre recommando d'articles (7, 9, 11, 14, 16, ou 18).

L'option REPASSAGE FACILE (EASY IRON) humidifie uniformement les tissus pour un gain de temps et un repassage facilité. Modifie la durée du cycle en appuyant sur les touches TEMPS+ (MORE TIME) ou TEMPS- (LESS TIME) en fonction de la charge (nombres d'articles). L'écran affichera le nombre recommanéd articles (1, 2, 3, 4 ou 5).

remarkQues

• Lorsque le cycle SECHAGE À CAPTEUR (SENSOR DRY) est sélectionné avec l'option RÉDUIT L'éLECTRICITE STATIQUE (REDUCE STATIC) ou REPASSAGE FACILE (EASY IRON), un NIVEAU DE SECHAGE (DRY LEVEL) de MOINS (LESS) ou HUMIDE (DAMP) ne peut être sélectionné.
• Les options RÉDUIT L'ÉLECTRICITE STATIQUE (REDUCE STATIC), REPASSAGE FACILE (EASY IRON) peuvent également être utilisées pendant les cycles SECHAGE MINUTÉ (TIME DRY).
• ÀpRESélection de l'option Vapeur en SECHAGE MINUTÉ (TIME DRY), les touches TEMPS+ ou TEMPS-MORE TIME ou LESS TIME modifieront UNIQUEMENT la durée d'injection de vapeur.
• Àprouvá appuyé sur les touches DEMARRER/ PAUSE (START/PAUSE), les touches MORE TIME ou LESS TIME seront désactivées.

Utilisation du cycle STEAM SANITARYMC

Le nouveau cycle STEAM SANITARY ^MC est idéal pour aseptiser rapidement et facilement les articles non lavables, en utilisant uniquement la puissance de la vapeur.

Ce cycle est recommendé pour les cotons et polyesters. (Ne PAS utiliser pour la mousse d'urethane, les plumes de duvet ou les articles délicats).

Fonctions de vapeur (suite)

averTissement

• Ne pas ouvrir la porte de la secheuse pendant les Cycles Vapeur. Tout non-respect de cet averissement peut entraîner des blessures graves ou la mort.
• Ne pas replir le générateur de vapeur avec de l'essence, des solvants de nettoyage à sec ou autres substances inflammables ou explosives. Tout non-respect de cet averissement peut entrainer la mort, une explosion, un incendie ou des brûlures.
• Ne pas toucher l'injecteur de vapeur dans le tambour pendant ou à la fin du Cycle Vapeur. Tout non-respect de cet averissement peut entraîner des blessures graves ou la mort.

remarkQUes

• Lorsque le cycle SECHAGE À CAPTEUR (SENSOR DRY) est sélectionné avec l'option RÉDUIT L'ELECTRICITE STATIQUE (REDUCE STATIC), un NIVEAU DE SECHAGE (DRY LEVEL) de MOINS (LESS) ou HUMIDE (DAMP) ne peut être sélectionné.
• Les options RÉDUIT L'ÉLECTRICITE STATIQUE (REDUCE STATIC) ou REPASSAGE FACILE (EASY IRON) peuvent également être utilisées pendant les cycles SÉCHAGE MINUTÉ (TIME DRY).
• Àprouse sélection de l'option Vapeur en SECHAGE MINUTÉ (TIME DRY), les touches TEMPS+ ou TEMPS-(MORE TIME ou LESS TIME modifieront UNIQUÉMENT la durée d'injection de vapeur.
• Àprouv aovir appuyé sur les touches DEMARRER/ PAUSE (START/PAUSE),les touches MORE TIME ou LESS TIME seront désactivées.

Guide des cycles vapeur

	VAPEUR	DURÉE PAR DEFAULT	CONTRÔLDE TEMPERATURE	NÈVEAU DE SÉCHAGE	ÉTAT DES TEXTILES	TYPE DE TEXTILE	QUANTITÉ MAXIMALE
STÉAM SANITARYMC		39 minutes Sec				Édredons Literie	Unique (1 de chaque)
						Vêtements pour enfants	3 Ib
STÉAM FRESHMC		20 minutes	○		Sec	Édredons	Unique (1 de chaque)
						Chemises 5 de chaque
	+ RÉDUIT L'EALECTRICITE STATIQUE	10 minutes Sec Chemises					8 Ib (18 ARTICLES)
	+ REPASSAGE FACILE	12 minutes Sec Chemises					Chemises (5 de chaque)
OPTION VAPEUR	+ RÉDUIT L'EALECTRICITE STATIQUE	SUIVRE LES INSTRUCTIONS DU CYCLE SELECTIONNÉ		○	Mouillé	Varie par cycle sélectionné	8 Ib (18 ARTICLES)
	+ REPASSAGE FACILE			○	Mouillé	Varie par cycle sélectionné	Chemises (5 de chaque)
SÉCHAGE MINUTÉ	+ RÉDUIT L'EALECTRICITE STATIQUE	45 minutes	○		Mouillé	Varie par cycle sélectionné	8 Ib (18 ARTICLES)
	+ REPASSAGE FACILE	47 minutes	○		Mouillé	Varie par cycle sélectionné	Chemises (5 de chaque)

Chemise : melange 70 % coton / 30 % polyester. À l'exception des tissus délicats.
- Si le filtré à charpie ou le conduit d'évacuation sont bouchés, les résultats des options VAPEUR ne seront pas satisfaisants.
- Pour deromeurs résultats, ne remplir la secheuse qu'vec des vetements de tailles équivalentes ou des types de textiles similaires. Ne pas surcharger.

Fonction Tag On

• La fonction Tag On vous permet d'utiliser le diagnostic intelligent, le téléchargement de cycles, les statistiques de lessive et les fonctions de réglage de cycles Tag On de LG en communiquant avec votre séchssue directement depuis votre téléphone intelligent. Pour utiliser les fonctions Tag On, procédez comme suit.
• Telechargez l'application LG Smart Laundry & DW sur votre téléphone intelligent.
• Activez l'application LG Smart Laundry & DW sur votre téléphone intelligent.
• La fonction Tag On ne peut être utilisé qu'avec les téléphones intelligents équipés de la fonction NFC et du système d'exploitation Android.

Activation de la fonction NFC du téléphone intelligent

1. Accedez aux « Paramétres » sur votre téléphone intelligent, puis à la catégorie « Partager et se brancher » sous « Sans fil et réseauaux »

1. Activez NFC et « Direct Android Beam», puis selectionnez « NFC »

1. Cochez l'option "Lecture et écriture/reception P2P".

REMARQUE

En fonction du fabricant de votre téléphone intelligent et de la version du système d'exploitation Android, le processus d'activation de la fonction NFC peut être différent. Reportez-vous au manuel de votre téléphone intelligent pour plus de détails.

Utilisation de la fonction Tag On

Icône Tag On

Emplacement de la fonction Tag On

Recherche l'icone Tag On a coté de l'écran à DEL du panneau de commandes. C'est là que vous doivent placer votre téléphone intelligent lorsqu'elles vous utilisez la fonction Tag On de l'application LG Smart Laundry & DW.

Pour utiliser la fonction Tag On, placez votre téléphone intelligent de sorte que son antenne NFC au dos soit positionnée sur l'icone Tag On de votre sechuse. Si vous ne savez pas où est placee votre antenne NFC, déplacez très lentement votre téléphone intelligent dans un mouvement circulairependant que l'application vérifie la connexion.

En raison des caractéristiques de la technologie NFC, la transmission peut échouer dans les cas suivants:

• si la distance est trop grande
• si le téléphone comporte un autocollant metallique ou un boîtier écais
• si le téléphone n'est pas compatible NFC.

Appuyez sur [?] dans l'application LG Smart Laundry & DW pour consulter le guide détaillé sur l'utilisation de la fonction Tag On.

Utilisation Tag On avec les applications

Touchez le logo Tag On de l'appareil LG en lien avec voiture téléphone intelligent compatible NFC pour utiliser les fonctions de l'application LG Smart Laundry & DW: diagnostic intelligent, teléchargement de cycles, statistiques de lessive et réglage des cycles Tag On.

Diagnostic Tag On

1. Installez l'application LG Smart Laundry & DW sur un téléphone intelligent compatible NFC.

• Installlez l'application depuis Play Store et lancez-la.

4. Touchez le logo Tag On.

Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commandes de votre séchuse.
- S'il n'est pas reconnu, touchez [?] en haut à droite de l'écran Tag On de l'application LG Smart Laundry & DW pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

5. Consultez les résultats du diagnostic et les solutions.

• Les résultats du diagnostic sont indiqués pour les cycles récemment utilisés.

2. Sélectionnez Tag On.

• Sélectionnez Tag On à l'aide des icones supérieures ou inférieures.

3. Sélectionnéz le diagnostic Tag On.

Les images sont données à titre de reférence uniquement. L'application LG Smart Laundry & DW réelle peut être différente.

Centre d'appels

Si vous receivez un diagnostic Tag On ou de l'application Diagnostic intelligent qui n'est pas clair ou qui vous invite à appeler le centre de service après-vente de LG, suivez les instructions ci-après.

1. Dans l'écran des résultats du diagnostic intelligent, selectionnez « Appuyez pour appeler le service LG »

1. Sélectionnez votre pays.
2. Acceptez les conditions d'utilisation et la politique de respect de la vie privée en appuyant sur « J'accepte »
3. Entrez votre numero de téléphone dans le champ. Ce numero de téléphone est utilisé par le représentant du service aux clients de LG pour trouver vos données de diagnostic intelligenteMC.

1. Appuyez sur Appeler pour lancer l'appeal au centre de support de LG.

Les images sont données à titre de reférence uniquement. L'application LG Smart Laundry & DW réelle peut être différente.

Téléchargement de cycles Tag On

Le téléchargement de cycles Tag On vous permet de télécharger des cycles pour les utiliser ultérieurement. Le cycle est accessible à l'emplacement du cycle télécharge sur le panneau de commandes jusqu'à ce qu'un autre cycle soit télécharge.

1. Installez l'application LG Smart Laundry & DW sur un téléphone intelligent compatible NFC.

• Installéz l'application depuis Play Store et lancez-la.

2. Sélectionnez Tag On.

• Sélectionnez Tag On à l'aide des icones supérieures ou inférieures.

3. Sélectionnez le téléchargement de cycles Tag On.

4. Touchez le logo Tag On.

• Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commandes de votre séchuse.
• S'il n'est pas reconnu, touchez [?] en haut à droite de l'écran Tag On de l'application LG Smart Laundry & DW pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

5 Sélectionnez un cycle à télécharger.

Vous pouvez également consulter les cycles existants déjà telécharges.

6. Touchez le logo Tag On.

• Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commandes de votre séchuse.
• S'il n'est pas reconnu, touchez [?] en haut à droite de l'écran Tag On de l'application LG Smart Laundry & DW pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

7. Le nouveau cycle a bien eté télécharge.

• Vérifiez le cycle à l'emplacement du cycle télécharge sur le panneau de commandes.

• Les images sont données à titre de référence uniquement. L'application LG Smart Laundry & DW réelle peut être différente.

Statistiques de lessive

Les statistiques de lessive contrôle les résultats du détecteur de flux indiquant si le système d'évacuation de votre domicile est obstrué.

Elles affichent également les détails des 10 derniers cycles.

1. Sélectionnez Tag On à l'aide des icônes supérieures ou inférieures.

1. Sélectionnez Statistiques de dessive.

1. Touchez le logo Tag On.

2. Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commandes de votre séchuse.

3. Si le téléphone n'est pas reconnu, touchez? haut à droite de l'écran Tag On de l'application LG Smart Laundry & DW pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

État du détecteur de flux^MC

La fonction du détecteur de flux^MC de LG détecte et vous avertit des obstructions dans les canalisations de votre domicile qui réduisent le débit d'évacuation d'air dans la sechuse.

1. Sélectionnez l'etat du détecteur de flux^MC dans l'écran des statistiques de dessive.

1. Si l'etat montre que le système d'évacuation de votre domicile est obstrué, appuyez sur « Conseils d'aération »

Reportez-vous aux pages 22 et 23 de ce manuel pour plus de conseils sur l'aération de la séchuse.

Reportez-vous aux pages 28 et 29 de ce manuel pour plus de renseignements sur le détector de flux MC.

Les images sont données à titre de reférence uniquement. L'application LG Smart Laundry & DW réelle peut être différente.

Relancer le cycle

1. Sélectionnez Relancer le cycle.

Vous pouvez demarrer immédiatement le cycle le plus utilisé ou le cycle le plus récent en appuyant sur Relancer le cycle.

3. Assurez-vous que le séchage démarre avec le cycle sélectionné.

L'écran de droite apparait et le séchage commence immédiatement avec le cycle sélectionné.

2. Touchez le logo Tag On.

• Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commandes de votre séchuse.
• Si le téléphone n'est pas reconnu, touchez [?] en haut à droite de l'écran Tag On de l'application LG Smart Laundry & DW pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

Les images sont données à titre de reférence uniquement. L'application LG Smart Laundry & DW réelle peut être différente.

Réglage de cycles Tag On

Le réglage de cycles Tag On vous permet d'ajuster automatiquement le cycle et les paramètres en fonction de vos besoin.

1. Sélectionnez Tag On à l'aide des icônes supérieures ou inférieures.

1. Sélectionnez Réglage de cycles Tag On.

1. Touchez le logo Tag On.

2. Lorsqu'un écran Tag On apparait (voir à droite), placez votre téléphone intelligent sur l'icone Tag On à droite du panneau de commandes de votre séchuse.

3. Si le téléphone n'est pas reconnu, touchez [?] en haut à droite de l'écran Tag On de l'application LG Smart Laundry & DW pour acceder au guide détaillé. (Cela peut se produit en raison des différentes positions de l'antenne NFC sur les téléphones.)

4. Sélectionnez une catégorie en fonction du critère le plus important.

1. Une fois la catégorie sélectionnée, une liste de cycles précis apparait. Sélectionnez le cycle selon vos besoin.

1. Lorsque I'ecran Tag On apparait (voir a droite), placez votre téléphone intelligent sur le logo Tag On a droite du panneau de commandes de votre laveuse ou sechuee.

1. Avec la transmission entre la machine et votre téléphone, le cycle démarre automatiquement.
   Vérifie que le cycle et les paramétres corrects sont selectionnés.

Les images sont données à titre de reférence uniquement. L'application LG Smart Laundry & DW réelle peut être différente.

ENTRETIEN

Nettoyage régulier

AverTissement

Afin de réduire les risques d'incendie, de chic électrique, ou les blessures corporelles lorsque vous utilisez des electroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit:

• Débranche vous sechue avant de la nettoyer pour éviter le risque d'électrocution. Tout non-respect de ces instructions peut entrainer des blessures, un incendie, une électrocution, ou la mort.
• N'utilise jamais de produits chimiques puissants, de nettoyants abrasifs ou de dissolvants pour nettoyer votre séchue. Ils endommageront sa surface.

Nettoyage de l'extérieur

Un entretien ajustat de votre séchuse peut prolonger sa durée de vie utile. L'extérieur de la machine peut être nettoyé à l'eau chaude, avec un détergent menager doux et non abrasif.

Essuyez immédiatement tout déversement à l'aide d'un chiffon doux et humide.

remarkQUes

N'utilisez jamais d'alcool méthylé, de solvant, ou de produits similaires.

N'utilisez jamais de laine d'acier ou de nettoyeurs abrasifs ; ils pourraient endommager la surface.

Nettoyage de l'intérieur

Essuyez autour de l'ouverture et du joint de la porte avec un chiffon doux et humide pour prévenir l'accumulation de charpie et de poussières qui pourrait endommager le joint de porte.

Nettoyez le hublot avec un chiffon doux humidifié avec de l'eau chaude et un détergent menager doux et non abrasif puis essuyez pour sécher.

Il est possible de nettoyer le tambour en acier inoxydable avec un nettoyeur pour acier inoxydable traditionnel conformément aux directives du fabricant. N'utilise jamais de laine d'acier ou de nettoyeurs abrasifs; ils pourraient égratigner ou endommager la surface.

Nettoyage autour et sous la sechese

Aspirez régulierement la charpie et la poussière autour et sous la séchuse. Au moins une fois par année, vérifie le système de conduits, vérifie toute accumulation de charpie et nettoyez-les. Si vous remarquez une réduction du débit d'air ou une chute du rendement de la séchuse, vérifie immédiatement le système de conduits pour toute obstruction et blocage.

Entretien du système de conduits

Au moins une fois par année, vérifie le système de conduits. Et une fois par mois, vérifie toute accumulation de charpie et nettoyez-les. Si vous remarquez une réduction du débit d'air ou une chute du rendement de la secheuse, vérifie immédiatement le système de conduits pour toute obstruction et blocage. Communique avec un technician ou un fournisseur de service.

Nettoyage du filtré à charpie

Toujours nettoyer le filtré à charpie après chaque cycle.

Pour le nettoyer, ouvre la porte de la secheuse, puis tirez le filtré droit vers le haut. Puis:

1. Pour un nettoyage quotidien, faites rouler les charpies du filtré avec vos doigs pour les enlever, ou

1. Nettoyez le filtré à charpie avec un aspirateur, ou

1. Si le filtré à charpie est devenu très sale, ou est bouché avec l'assouplisseur de tissu, lavez-le dans l'eau chaude et savonneuse et laissez secher complètement avant de le réinstaller.

remarkQue

N'utilise JAMAIS la sechuse sans le filtre à charpie en place. NE JAMAIS faire fonctionner la sechuse avec un filtre à charpie humide.

DéPANNAGE

Avant d'appeler le service

Votre secheuse est doted d'un systeme de controle des erreurs automatique qui detecte et diagnostique les problemes des leur apparition. Si voitre secheuse ne fonctionne pas correctement ou ne fonctionne pas du tout, vérifie les éléments suivants avant d'appeler le service.

Problèmes Causes possibles Solutions
La séchée ne s'allume pas	• Le cordon électricne n'est pas correctement branché.• Un fusible de maison a grillé, un disjoncteur s'est déclenché, ou il y a une panne de courant.
Séchée ne chauffe pas	• Un fusible de maison a grillé, un disjoncteur s'est déclenché, ou il y a une panne de courant.• Alimentation en gaz fermée ou service coupé (uniquemment pour les modèles à gaz).
Taches grassisseuses ou sales sur les vêtements	• Assouplisseur mal utilisé.• Séchage de vêtements propres et souillés ensemble.
L'afficheur montre le code d'erreur tE1 ou tE2	• La thermistance est défectueuse.
Présence de charpie sur les vêtements	• Le filtre à charpie n'est pas bien nettoyé.• Triage incorrect des brassées.• Excès d'électricité statique dans les vêtements.• Séchage surchargeé.• Papier mouchoir, papier, etc., laissé dans les poches.
Électricité statique excessive dans les vêtements après le séchage	• Aucun assouplisseur utilisé ou assouplisseur utilisé incorrectement.• Les vêtements ont séché trop longtemps (excès de séchage).• Séchage de tissus synthétiques, infroissables, ou fait de mélanges de fibres synthétiques.

Avant d'appeler le service (suite)

Problèmes Causes possibles Solutions
Le temps de séchage n'est pas constant	• Les paramètres de séchage, la taille de la brassée, et le taux d'humidité des vêtements ne sont pas constants.	• Le temps de séchage d'une charge varie selon le paramètre de chaleur, le type de chaleur utilisé (électrique, à gaz naturel, ou PL), la taille de la brassée, le type de tissus, le taux d'humidité des vêtements, et la condition du système de conduits et du filtré à charpie.
Les vêtements pr生产车间 trop de temps à sécher	• La brassée est mal triée. • Brassée importante de tissus lourds. • Mauvais réglage des commandes de séchage. • Le filtré à charpie doit être nettoyé. • Conduits d'évacuation d'air bloqués, sales, ou le conduit est trop long. • Un fusible de maison a grillé, un disjoncteur s'est déclenché, ou il y a une panne de courant. • Séchuse surcharge. • Séchuse avec charge insuffisante.	• Sépandre les articles plus lourds des articles plus légers. Les articles plus grands et lourds pr生产车间 plus de temps à sécher. • Les tissus lourds retiennent plus d'humidité et séchént donc plus lentement. Pour aider à réduire et à maintainir les temps de séchage plus constants, sépandre les grands articles et les tissus lourds en brassées plus petites de taillesemblable. • Utilisez les paramètres appropriés pour le type de brassée que vous séchez. • Assurez-vous que le filtré à charpie est propre avant chaque brassée. Avec certaines brassées qui produit une quantité élevée de charpie, il sera peut-être nécessaire de nettoyer le filtré en cours de cycle. • Confirmez la bonne configuration du système de conduits et qu'il est exempt de débris, de charpie et d'obstructions. Assurez-vous que les clapets s'ourent correctement et qu'ils ne sont pas bloqués, obtrués ou endommagés. • Réinitialisez le disjoncteur ou remplacez le fusible. N'augmentez pas la capacité du fusible. Si le problème est un circuit surcharge, faites-le corriger par un électricien qualifié. • Divisez les grosses brassées de dessive en brassées plus modestes pour le séchage. • Si vous séchez une très petite brassée, ajoutez quelques articles supplémentaires pour garantir un bon culbutage.
Les vêtements sont froissés	• Les vêtements ont séché trop longtemps (excès de séchage). • Les vêtements sont restés trop longtemps dans la séchuse à la fin du cycle.	• Un séchage excessif d'une brassée peut provoquer des plis. Essayez un temps de séchage plus court et retirez les articles alors qu'ils conservent encore un peu d'humidité. • Retirerez les articles immédiametèt à la fin du cycle. Utilisez l'options ANTI-FROISSEMENT (WRINKLE CARE) pour poursuivre le culbutage des vêtements à la fin du cycle pour une période pouvant aller jusqu'à 3 heures.
Les vêtements ont rétréci	• Les directives de soin des vêtements n'ont pas été respectées.	• Pour éviter le rétrécissement, suiveze soignement les directives d'entretien des tissus de votre vêtement, car certains tissus rétréciront naturellement au lavage. D'autres tissus peuvent se laver sans problème, mais rétréciront si seshés dans une séchuse. Utilisez le paramètre de chaleur BASSE ou séchage sans chaleur.
Le voyant Add Water est allumé pendant le cycle de séchage	• Erreur d'alimentation d'eau.	• Vérifie le comportement du générateur de vapeur: (1) Assurez-vous que le générateur de vapeur est compli'd'eau jusqu'à la ligne MAX. (2) Assurez-vous que le générateur de vapeur est correctement positionné et que le comportement est bien fermé. (3) Éteignez la séchuse et redémarrez le cycle de vapeur. • N'utilise pas d'eau distillée, la sonde de niveau d'eau dans le générateur de vapeur ne fonctionnera pas. • La pompe ne fonctionne pas. Débranche la séchuse etappelez le service.

Avant d'appeler le service (suite)

Problèmes Causes possibles Solutions
Des gouttes d'eau se forment sur la buse au début du cycle vapeur.	• C'est normal. • Il s'agit de condensation de vapeur d'eau. L'eau cessera rapidement de goutter.
La vapeur n'est pas généree, maisaucen code d'erreur ne s'affiche.	• Erreur de niveau d'eau. • Débranchéz la séchssue et appelez le service.
Les vêtements sont encore floissés après le cycle STEAM FRESHMC	• Les vêtements sont en trop grand nombre dans la séchssue ou bien ils sont trop différents les uns des autres.	• Les meilleurs résultats sont obtenus avec de petites charges de 1 à 5 articles.Mettez moins d'articles dans la séchssue.Mettez des vêtements similaires.
Les plis ne sont plus visibles sur les vêtements après un cycle de STEAM FRESHMC.	• Ce cycle a pour but d'éliminer les friissements du tissu.	• Utiliser un fer à repasser pour marquer les plis.
Les vêtements sont encore chargés d'électricité statique après utilisation de la fonction RÉDUIRE L'éLECTRICITE STATIQUE (REDUCE STATIC).	• C'est normal. • Cela dépend du taux d'humidité de la peau de chacun.
Les vêtements sont trop secs ou trop humides après utilisation de la fonction RÉDUIRE L'éLECTRICITE STATIQUE (REDUCE STATIC).	• Les options de séchage n'ont pas été correctement sélectionnées.	• Sélectionnez manuelle le poids de la charge avant de débuter l'options RÉDUIRE L'éLECTRICITE STATIQUE (REDUCE STATIC).
Les vêtements ne sont pas uniformément humides après un cycle REPASSAGE FACILE (EASY IRON).	• Le nombre de vêtements ou la taille de la charge ne sont pas sélectionnées correctement au début du cycle.	• Sélectionnez le bon nombre de vêtements ou la taille de la charge avant de démarrer le cycle.
Des gouttes d'eau coulent le long de la portependant un cycle vapeur	• C'est normal. • Il s'agit de la condensation de la vapeur d'eau.
La vapeur n'est pas visible pendant le cycle vapeur.	• C'est normal. • La vapeur est difficilement visible lorsque la portessermé. Toutefois, de la condensation se formera normalement à l'intérieur de la portedes la séchssue si système de vapeur fonctionné normalement.

Avant d'appeler le service (suite)

Problèmes Causes possibles Solutions
Le tambour ne tourne pas pendant le cycle vapeur.	• C'est normal. • Le tambour est arrêté pour y maintainir la vapeur d'eau. Le tambour tournera normalementpendant environ deux secondes chaque minute.
Pas de vapeur d'eau visible au début du cycle.	• C'est normal. • La vapeur est libre à différentes étapes du cycle pour chaque option.
L'AFFICHAGE INDIQUE b19.	• La touche + DE TEMPS (MORE TIME) est enforcée.	• Ceci indique que le cycle vapeur a été réglé pour une charge importante telle qu'un édredon. Appuyez sur la touche - DE TEMPS (LESS TIME) pour réduire la taille de la charge indiquée.
Des odeurs subsistant sur les vêtements après un cycle STEAM FRESHMC.	• STEAM FRESHMC n'élimine pas complètement les odeurs.	• Les tissus ayant une forte odeur doivent être lavés dans un cycle normal.
Le voyant Flow Sense affiche quatre barres pendant le cycle de séchage ou l'écran affiche « d80 » après séchage.	• Le conduit d'évacuation est trop long ou compte trop de coudes/restrictions. • Le conduit d'évacuation est complètement bloqué par l'accumulation de charpie ou de débris. - L'appareil a détecté une restriction dans l'évacuation externe de la séchuse.	• Installer un tuyau d'évacuation plus court ou plus droit. Voir les instructions d'installation. • Le conduit d'évacuation devrait être vérifié/nettoyé bientôt. La séchuse peut être utilisée, mais les durées de séchage peuvent être plus longues. - Si des restrictions d'évacuation sont détectées par le système Flow SenseMC, levoyant restera allumé pendant deux heures après la fin du cycle. Ouvrez la porte ou appuyez sur le bouton de Mise Sous/Hors Tension pour éteindre l'affichage.

SPECIFICATIONS

Modèle de séchuse STEAM DRYERMC DLEX5780*E DLGX5781*E
Description Séchuse
Exigences électriques Voyez la plaque signalétique pour les renseignements détaillés
Alimentation en gaz NG : 4-10,5 po CE WCPL : 8-13 po CE WC (uniquement les modèles à gaz)
Pression d'eau maximale 21,8~116 psi (150~800kPa)
Dimensions	27 po (larg.) X 29 1/2 po (prof.) X 457/16 po (haut), 50 1/4 po (prof. avec porte ouverte) 68,6 cm (larg.) X 75,0 cm (prof.) X 115,3 cm (haut), 127,5 cm (prof. avec porte ouverte)
Poids net Gaz : 139,1 lb (63,1 kg)	Électrique : 136,3 lb (61,8 kg)
Capacité de séchage- Cycle normal- Cycle à vapeur	IEC 7,3 cu.ft. (22,5 lb/10,2 kg)IEC 7,3 cu.ft. (8 lb/3,6 kg)

UTILISATION DE SMART DIAGNOSIS

Si vous éprouvez un problème avec votre sécheuse, vous pouvez transmettre des renseignements sur votre téléphone intelligent à l'aide de l'application LG Smart Laundry ou avec votre téléphone en contactant le centre d'appels LG. La fonction SMART DIAGNOSIS ne peut être activée que si vous mettez votre sécheuse en marche en appuyant sur le bouton Marche/Arrêt. S'il est impossible demettre en marche votre sécheuse, le dépannage devra se faire sans la fonction SMART DIAGNOSIS.

Diagnostic vocal

Fonction SMART DIAGNOSISMC avec votre téléphone intelligent

1. Telechargez l'application LG Smart Laundry sur votre téléphone intelligent.
2. Ouvrez l'application LG Smart Laundry sur votre téléphone intelligent. Appuyez sur la flèche droite pour acceder à l'écran suivant.
3. Appuyez sur le bouton d'enregistrement RECORD sur votre téléphone intelligent et maintenez le micro de votre téléphone intelligent pres du logo SMART DIAGNOSIS^MC sur la sechuse.
4. Tout en maintainant le téléphone en place, maintenez enfoncée la touche Contrôle de température (TEMP. CONTROL) pendant trois secondes.
5. Maintenez le téléphone en place jusqu'à la fin de la transmission sonore. Le temps restant est décompté dans l'afficheur.
6. Une fois l'enregistrement terminé, consultez le diagnostic en appuyant sur le bouton Suivant sur votre téléphone.

OremarQue

Smart Diagnosis est une fonction de dépannage où pour faciliter, et non remplaçer, la méthode traditionnelle de dépannage par appel au service après-vente. L'efficacité de cette fonction dépend de plusieurs facteurs, notamment, mais sans s'y limiter, la réception du téléphone cellulaire utilisé pour la transmission, la présence de bruits extérieurs durant la transmission et l'acoustique de la piece ou se trouve la séchuse. En conséquence, LG ne garantit pas que la fonction Smart Diagnosis pourrait résoudre précisé un problème donné.

SMART DIAGNOSISMC avec le centre d'appels

1. Contactez le centre d'appels LG au: 1-800-243-0000 (LG États-Unis) ou 1-888-542-2623 (LG Canada).
2. Lorsque l'agent du centre d'appels vous le demande, maintenez le micro de votre téléphone pris du logo SMART DIAGNOSIS^MC sur la secheuse. Maintenez le téléphone tout pres de la secheuse (2 cm environ), mais sans la toucher.

DremarQue

Ne touchez pas d'autres boutons ou icones sur l'afficheur.

1. Maintenez enfoncée la touche Contrôle de température (TEMP. CONTROL) pendant trois secondes.
2. Maintenez le téléphone en place jusqu'à la fin de la transmission sonore. Le temps restant est décompté dans l'afficheur.
3. Une fois le compte à rebours et la transmission sonore terminés, repreneze votre conversation avec l'agent du centre d'applés qui pourrait alors vous aider à utiliser les renseignements fournis pour l'analyse.

LG ELECTRONICS CANADA, INC. GARANTIE LIMITÉE DE LA SÉCHEUSE LG - Canada

GARANTIE: Si vous sechue LG (le « produit ») s'avre defectueuse en raison d'un défaut de matériel ou de fabrication lors d'une utilisation normale, pendant la période de garantie précise ci-après, LG Canada réparera ou remplacera à sa discrétion le produit à la réception de la preuve d'achat originale fournie par le détaillant. Cette garantie n'est offerte qu'à l'acheteur original du produit chez un détaillant et ne s'applique qu'à un produit distribué au Canada par LG Canada ou par un distributeur canadien autorisé. La garantie ne s'applique qu'aux produits situés et utilisés au Canada.

PÉRIODE DE GARANTIE : (Remarque : si la date d'achat originale ne peut être vérifiée, la garantie dé-butera soixante (60) jours suivant la date de fabrication).
Période	Un (1) an à compter de la date d'achat initiale	Dix (10) ans à compter de la date d'achat initiale
Portée de la garantie	Pièces et main-d'Œuvre (pièces internes fonctionnelles seulement)	Cuve de la sécheuse (pièces uniqu-ment)

• Les produits et pieces de remplacement sont garantis pour la portion restante de la période de garantie originale ou quatre-vingt-dix (90) jours, selon la période la plus longue.
• Les produits et pieces de remplacement peuvent être neufs ou remanufacturés.
• Le centre de service autorisé LG garantit les réparations pendant trente (30) jours.

LA RESPONSABILITÉ DE LG CANADA SE LIMITE À LA GARANTIE CI-DESSUS. SAUF TEL QU'IL EST EXPLICITEMENT INDIQUÉ CI-DESSUS, LG CANADA NE FOURNIT AUCUNE AUTRE GARANTIE ET REJETTE TOUTES LES AUTRES GARANTIES ET CONDITIONS EXPlicitÉS OU IMPLICITES À L'EGARD DU PRODUIT, CE QUI INCLUT, SANS TOUTEFOIS S'Y LIMITER, Toute GARANTIE ET CONDITION IMPLICITÉ DE QUALITÉ MARCHANDE OU DE CONVENANCE À UN USAGE PARTICULIER ET AUCUNE DÉclaration NE LIERA LG CANADA. LG CANADA N'AUTORISE PERSONNE À CRÉER NI À ASSUMER AUCUNE AUTRE PROVISION POUR GARANTS EN LIEN À VÉC CE PRODUIT. SI UNE GARANTIE OU CONDITION IMPLICITÉ EST REQUISE PAR LA LOI, SA PÉRIODE SE LIMITE À CELLE DE LA GARANTIE EXPLICITE SUSMENTIONnée. LG CANADA, LE FABRICANT ET LE DISTRIBUTEUR NE POURRONT ÉTRE TENUS RESPONSABLES D'AUCUN DOMMAGE ACCESSOIRE, CONSÉCUTIF, SPECIAL, DIRECT OU INDIRECT, D'AUCUNE PERTE D'ACHALANDAGE OU DE PROFITS, D'AUCUN DOMMAGE PUNITIF, EXEMPLAIRE OU AUTRE, DIRECTEMENT OU INDIRECTEMENT ATTRIBUABLE À Toute VIOLATION CONTRACTUELLE, FONDAMENTALE OU AUTRE, OU À UNE ACTION, UN OMISSION, UN DELIT OU Toute AUTRE CHOSE.

La presente garantie you confere des croits legaux precis. Vou pourriez disposer d'autres croits, suivant les lois provinciales applicables. Toute clause de la presente garantie qui inalide ou modifie une condition ou garantie implicite aux termes d'une loi provinciale est dissociable si elle entree en conflit avec la loi provinciale, et ce, sans afferter les autres clauses de la garantie.

LA PRESENTE GARANTIE LIMITEE NE COUVRE PAS CE QUI SUIT :

1. Un appel de service pour livre, ramasser ou installer le produit; renseigner un client sur le fonctionnement du produit; réparer ou replacer des fusibles ou rectifier le câblage ou la plomberie; ou corriger une réparation ou installation non autorisée.
2. La défaillance du produit durant une panne ou interruption de courant ou en raison d'un service électrique inadéquat.
3. Des dommages occasionnes par la fuite ou le bris de conduites d'eau, le gel de conduites d'eau, des tuyaux de drainage restreints, une alimentation en eau inadéquate ou interrompue ou une alimentation en air inadéquate.
4. Des dommages attribuables à l'utilisation du produit dans une atmophère corrosive ou contraire aux instructions précisées dans le manuel d'utilisation du produit.
5. Des dommages au produit causés par un accident, des animaux nuisibles ou des virmines, la foudre, le vent, un incendie, une inondation ou une catastrophe naturelle.
6. Les dommages attribuables à une mauvaise utilisation, une utilisation abusive ou à une installation, une réparation ou un entretien inapproprié du produit. Les réparations inappropriées incluent l'utilisation de pieces ni approuvées ni recommendées par LG Canada.
7. La déterioration ou la défaillance du produit causée par une modification ou un changement non autorisé ou une utilisation autre que celle prévue, ou résultat d'une fuite d'eau occasionnée par une mauvaise installation.
8. La dépréciation ou la défaillance du produit causée par un courant ou un voltage électrique incorrect, la non-conformité aux codes de plomberie, une utilisation commerciale ou industrielle, ou l'utilisation d'accessoires, d' éléments ou de produits nettoyants non approvés par LG Canada.
9. Les dommages causés par le transport et la manipulation, notamment les égratignures, les bosses, les écaillures ou tout autre dommage à la finition du produit, à moins que ces dommages ne soient attribuables à des défauts de matériel ou de fabrication et qu'ils ne soient signalés dans un-delai d'une (1) semaine de la livraison.
10. Des dommages ou des pièces manquantes à tout produit exposé, déballé, soldé ou remis à neuf.
11. Des produits dont le numero de série original a ete retire, modifie ou ne peut etre facilement determiné. Le mode et le numero de série, aiie que le reu de vente original du detaillant, sont requis pour valider la garantie.
12. L'augmentation des coûts et de la consommation des services publics.
13. Le remplacement des ampoules électriques, des filtres et de toute piece non durable.
14. Les réparations requises si le produit ne sert pas à une utilisation domestique normale et habituelle (y compris, sans toutes s'y limiter, une utilisation commerciale, dans un bureau ou un centre récréatif) ou est utilisé contrairement aux instructions précisees dans le manuel d'utilisation du produit.
15. Les coûts associés à l'enlèvement du produit de votre résidence aux fins de réparation.
16. L'enlevement et la réinstallation du produit, s'il est installé à un endroit inaccessible ou contrairement aux instructions d'installation publiées, y compris dans le manuel d'utilisation et le manuel d'installation du produit.
17. Les accessoires du produit, tels que balconnets, les tiroirs, les poignées, les tablettes, etc. Sont également exclues les pieces non incluses initialement avec le produit.

Tous les coûts associés aux circonstances exclues ci-dessus seront assumés par le consommateur.

Pour obtenir tous les détails sur la garantie et acceder au service à la clientèle, appelez-vous ou visitez notre site Web :

Composez le 1-888-542-2623 (24 h sur 24, 365 jours par année) et selectionnez l'option de menu appropriée, ou visitez notre site Web au http://www/lg.ca

Écrivez vos renseignements de garantie ci-dessous :

Renseignements sur l'enregistrement du produit :

Numéro de série :

Modèle :

Date d'achat :
