SA 33 - Table de mixage Swissonic - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Table de mixage
Nombre de canaux	33
Connectivité	Entrées XLR, TRS, RCA
Alimentation	Alimentation secteur
Dimensions	Dimension standard pour tables de mixage
Poids	Poids léger pour une portabilité accrue
Utilisation	Idéale pour les concerts, les studios d'enregistrement et les événements en direct
Maintenance	Nettoyage régulier des faders et des boutons recommandé
Sécurité	Utiliser uniquement avec l'alimentation fournie
Informations supplémentaires	Vérifier la compatibilité avec les autres équipements audio avant l'achat

FOIRE AUX QUESTIONS - SA 33 Swissonic

Comment puis-je connecter ma table de mixage Swissonic SA 33 à mon ordinateur ?

Vous pouvez connecter la table de mixage Swissonic SA 33 à votre ordinateur via un câble USB. Assurez-vous d'installer les pilotes nécessaires si votre système d'exploitation le demande.

Que faire si le son est distordu lors de l'utilisation de la table de mixage ?

Vérifiez les niveaux de gain sur la table de mixage. Assurez-vous que le gain n'est pas trop élevé, ce qui pourrait causer de la distorsion. Ajustez également les niveaux de sortie de vos appareils connectés.

Comment réinitialiser ma table de mixage Swissonic SA 33 ?

Pour réinitialiser la table de mixage, éteignez-la et maintenez le bouton de mise sous tension enfoncé pendant 10 secondes. Cela réinitialisera les paramètres par défaut.

Pourquoi les LED de ma table de mixage ne s'allument-elles pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que la prise fonctionne. Si les LED ne s'allument toujours pas, il se peut que la table ait besoin d'être réparée.

Comment puis-je ajuster l'égaliseur sur la Swissonic SA 33 ?

Utilisez les boutons de l'égaliseur situés sur le panneau supérieur de la table de mixage pour ajuster les fréquences basses, moyennes et hautes selon vos préférences.

Est-ce que la Swissonic SA 33 est compatible avec des logiciels de mixage ?

Oui, la Swissonic SA 33 est compatible avec la plupart des logiciels de mixage, y compris Ableton Live, Pro Tools et GarageBand. Assurez-vous de configurer correctement les paramètres audio dans votre logiciel.

Comment puis-je enregistrer un mix avec la Swissonic SA 33 ?

Pour enregistrer un mix, connectez la sortie de la table de mixage à un enregistreur ou à votre ordinateur. Utilisez un logiciel d'enregistrement pour capturer le son.

Quels types de sources audio puis-je connecter à la Swissonic SA 33 ?

Vous pouvez connecter des microphones, des instruments, des lecteurs audio et d'autres sources sonores via les entrées XLR et TRS disponibles sur la table de mixage.

Comment résoudre des problèmes de latence audio avec ma table de mixage ?

Pour réduire la latence audio, assurez-vous d'utiliser les pilotes ASIO si vous êtes sur Windows, et ajustez le tampon audio dans votre logiciel de mixage.

Puis-je utiliser ma Swissonic SA 33 pour des événements en direct ?

Oui, la Swissonic SA 33 est conçue pour être utilisée lors d'événements en direct. Assurez-vous de tester votre configuration avant l'événement pour éviter tout problème technique.

MODE D'EMPLOI SA 33 Swissonic

amplificateur mélangeur

Musikhause Thomann

Thomann GmbH

1 Remarques générales 4 2 Consignes de sécurité 7 3 Performances 13 4 Installation et mise en service 14

4.1 Brochage des connecteurs 15 4.2 Reglette à bornes à vis 17

5 Connexions et éléments de commande. 19 6 Données techniques 25 7 Nettoyage 27 8 Protection de l'environnement 28

SA 33

TH·MANN MUSIC IS OUR PASSION

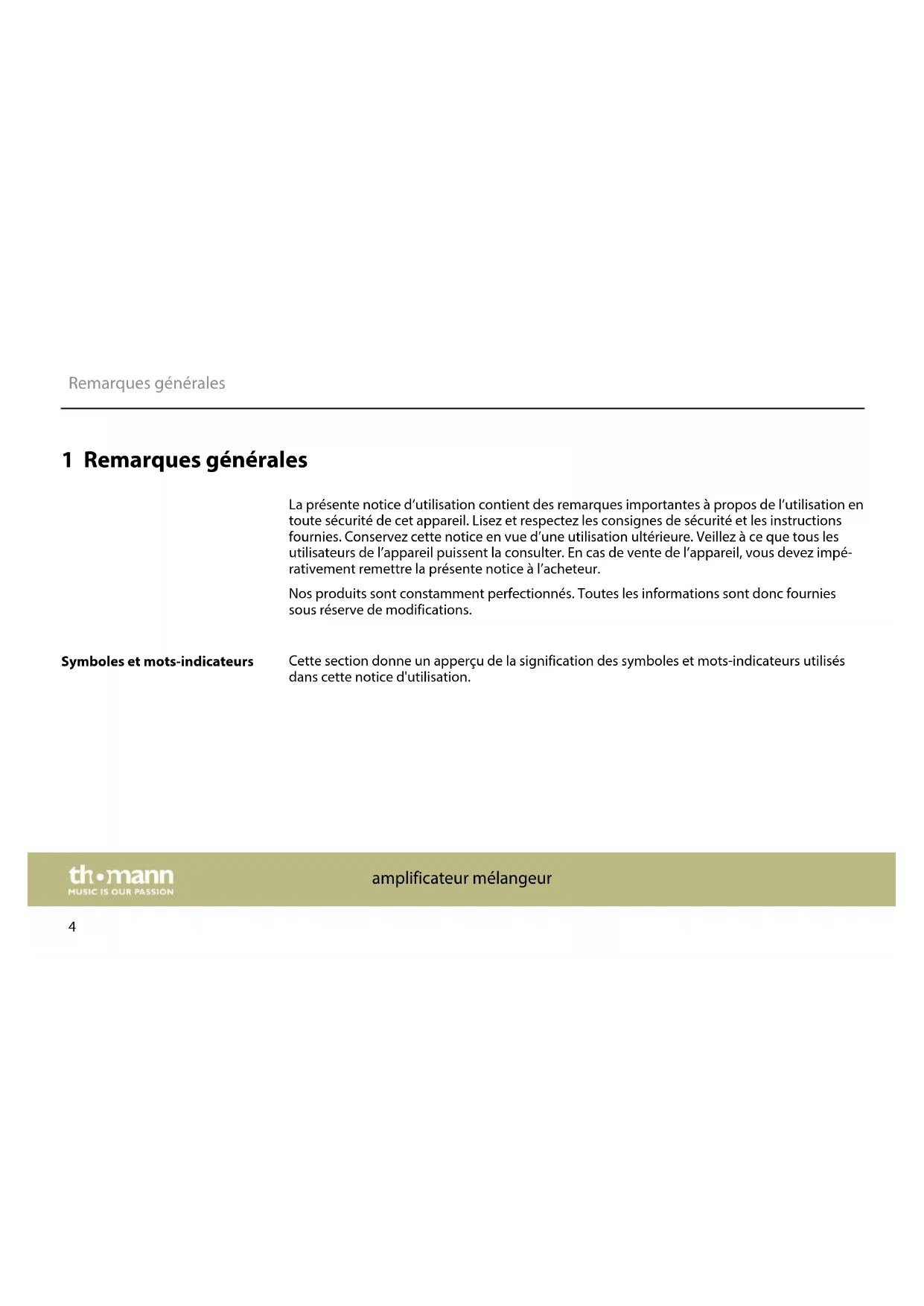

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.

Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

amplificateur mélangeur

Terme générique signification

DANGER! Cette association du

symbole et du terme générique renvoie

à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION! Cette association

du symbole et du terme générique renvoie

à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou mineures si celle-ci ne peut être évitée.

REMARQUE! Cette association

du symbole et du terme générique renvoie

a une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement type de danger

Avertissement en cas de tension électrique dangereuse.

SA 33

th-mann

Symbole d'avertissement type de danger

Avertissement en cas d'emplacement dangereux.

amplificateur mélangeur

Utilisation conforme

Cet appareil sert à amplifier, mixer et diffuser les signaux provenant des appareils audio, des instruments de musique et des microphones. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

SA 33

Th·Mann MUSIC IS OUR PASSION

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection.

Les pièces à l'intérieur de l'appareil ne nécessitent aucune entretien de la part de l'utilisateur.

amplificateur mélangeur

Décharge électrique due aux tensions élevées au niveau de la sortie de l'amplificateur

Les tensions de sortie des étages terminaux haute capacité modernes peuvent provoquer la mort ou de graves blessures.

Lorsque l'amplificateur est sous tension, ne touchez jamais les extrémités nues des câbles des haut-parleurs.

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veillez contacter votre Electricien/agréé.

SA 33

Th·Mann MUSIC IS OUR PASSION

Risque de traumatismes auditifs

Lorsque des haut-parleurs ou des casques sont raccordés, l'appareil peut produire un volume sonore susceptible de provoquer des traumatismes auditifs temporaires ou permanents.

N'utilisez pas l'appareil continuellement à plein volume. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive.

Risque d'incendie

Ne recouvre jamais l'appareil ou ses fentes d'aération. Ne monte pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

amplificateur mélangeur

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

SA 33

Th·Mann MUSIC IS OUR PASSION

Dommages possibles en cas d'utilisation d'une batterie externe

Il peut se former un arc électrique ou se produire un court-circuit entre les extrémités nues du câble d'alimentation conducteur de tension d'une batterie externe en cas de manipulation incorrecte.

La batterie peut en être détruite et un risque d'incendie est encouru!

Si une batterie externe est utilisée pour l'alimentation électrique, branchez en premier les câbles électriques à la réglette à bornes à vis à l'arrière de l'appareil. Connectez ensuite les extrémités libres des câbles aux pôles de la batterie. Respectez le marquage de la polarité! Pour déconnecter la batterie, débranchez en premier les câbles au niveau des pôles de la batterie, puis au niveau des bornes à vis de l'appareil.

Respectez également les consignes de sécurité spécifiées par le fabricant de la batterie.

amplificateur mélangeur

3 Performances

Deux entrées de microphone en face avant Entrée AUX/PHONO Prise pour un préamplificateur externe Sortie pour amplificateur externe Bornes à vis pour haut-parleurs et alimentation électrique indépendante du réseau

SA 33

TH·MANN MUSIC IS OUR PASSION

4 Installation et mise en service

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles.

amplificateur mélangeur

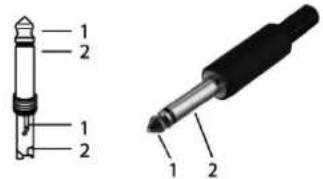

4.1 Brochage des connecteurs

Fiche jack pour entrées de signaux

Les dessins et les tableaux montrent le brochage de la fiche jack 6,35 mm. Branchement asymétrique jack mono :

1 Signal 2 Masse, blindage

SA 33

Th·Mann MUSIC IS OUR PASSION

Branchement asymétrique jack stéréo :

1 Signal 2, 3 Masse, blindage

Branchement symétrique jack stéréo :

1 Signal positif (+), point chaud 2 Signal négatif (-), point froid 3 Masse, blindage

amplificateur mélangeur

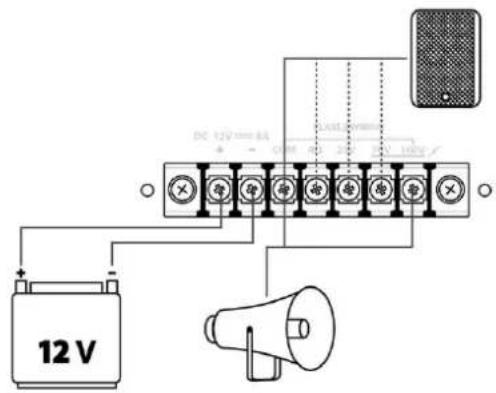

4.2 Reglette à bornes à vis

L'ensemble des unités de haut-parleurs ainsi que la batterie pour l'alimentation électrique indépendante du réseau est raccordé à l'arrière de l'appareil au moyen de la réglette à bornes à vis.

Démontez en premier lieu le cache de cette réglette à l'aide d'un tournevis approprié. Déserez les bornes à vis requises (voir le plan de connexions) et fixez les câbles nécessaires à l'aide d'un tournevis approprié.

SA 33

TH·MANN MUSIC IS OUR PASSION

Installation et mise en service

Vérifiez finalement la bonne fixation de toutes les connexions par câbles et remontez le cache de la réglette à bornes à vis sur l'appareil.

amplificateur mélangeur

5 Connexions et éléments de commande

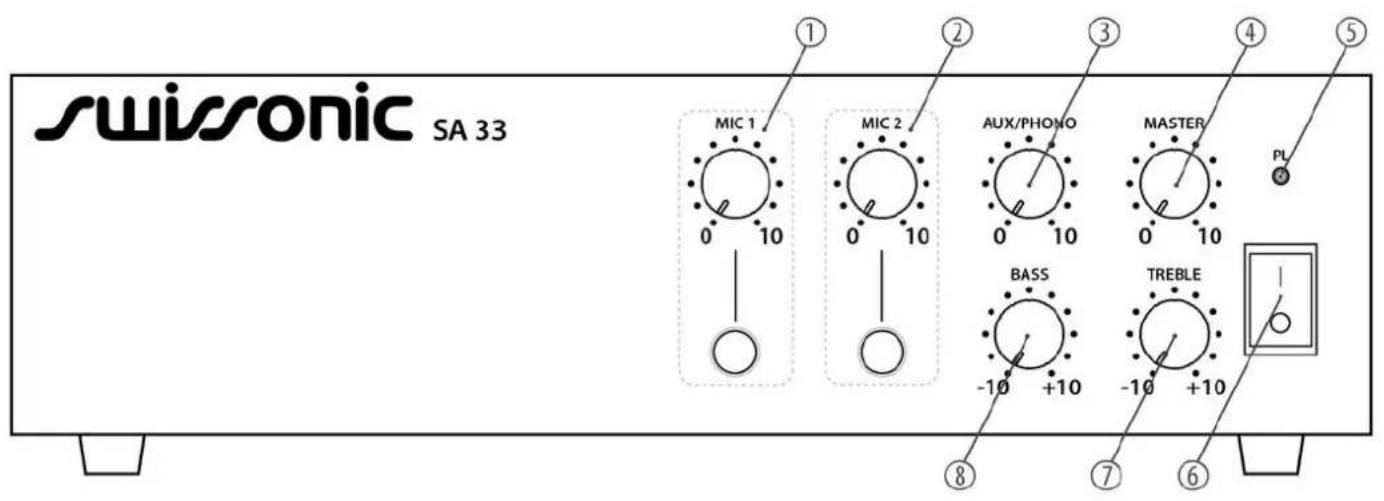

Face avant

SA33

Th·Mann MUSIC IS OUR PASSION

Entrées de microphone 1 et 2 (prise jack en 6,35 mm) avec bouton de réglage du volume. La priorité du signal est appliquée à MIC 1, le signal sur MIC 1 se superposera donc éventuellement au signal sur MIC 2.

3 Aux/PHONO

Bouton de réglage du volume de l'entrée AUX/PHONO à l'arrière de l'appareil.

4 MASTER

Bouton de réglage du volume de la sortie du signal de l'amplificateur acoustique.

5 LED PL

Est allumée quand l'appareil est en marche et qu'il est prêt à fonctionner.

6 Interrupteur électrique de mise en marche ou en arrêt de l'appareil.

7 TREBLE

Variateur pour accentuer ou atténuer les hautes fréquences. Tournez le bouton dans le sens des aiguilles d'une montre, ou inversement, en partant de la position zéro pour accentuer ou atténuer les hautes fréquences de ± 10 dB.

8 BASS

Variateur pour accentuer ou atténuer les basses fréquences. Tournez le bouton dans le sens des aiguilles d'une montre, ou inversement, en partant de la position zéro pour accentuer ou atténuer les basses fréquences de ± 10 dB.

SA 33

Th·Mann MUSIC IS OUR PASSION

Arrière

amplificateur mélangeur

9 Commutateur de la tension électrique de l'appareil (115 V ou 230 V, préréglage d'usine).

10 Affichage de la tension électrique réglée d'usine pour l'appareil (115 V ou 230 V).

11 Aux - phonos

Commutateur de niveau du signal pour l'entrée AUX/PHONO.

12 AUX/PHONO

Prise d'entrée Cinch pour le raccordement d'un appareil audio externe. Utilisez le commutateur AUX - PHONO pour ajuster le niveau du signal.

13 PRE OUT - AMP IN

Les deux prises Cinch sont pontées en standard par un cavalier. En cas de besoin, un égaliseur externe ou un compresseur peut y être connecté en boucle ou un autre amplificateur y être activé.

14 reglettes à bornes à vis pour le raccordement d'une alimentation électrique externe et d'une ou de plusieurs installations de haut-parleurs, voir § Chapitre 4.2 « Reglette à bornes à vis » à la page 17.

SA 33

TH·MANN MUSIC IS OUR PASSION

15 GND

Vis de raccordement du câble de mise à la terre.

16 Connecteur d'alimentation CEI avec porte-fusible pour l'alimentation électrique.

amplificateur mélangeur

6 Données techniques

Puisance de sortie (RMS) AC : 60 W	DC : 23 W
Plage de fréquences	80 Hz ... 18 kHz (±3 dB)
Sensibilité à l'entrée MIC : -50 dB (asymétrique)	AUX : -20 dB PHONO : -50 dB
Correction de tonalité Aigus : ± 10 dB, 10 kHz	Basses : ± 10 dB, 100 Hz
Distorsion harmonique (THD)	≤0,5 %
Rapport signal/bruit	MIC : ≥ 65 dB AUX : ≥ 75 dB PHONO : ≥ 55 dB

SA 33

Thomann MUSIC IS OUR PASSION

Impédance de sortie COM, 4 Ω
Tension de sortie COM, 25 V, 70 V, 100 V
Alimentation en énergie	115 / 230 V ~50/60 Hz 12 V=
Puisance consommée AC : 60 W	DC : 45 W
Fusible 115 V: 5 mm x 20 mm, 2 A, 250 V, à action	retardée 230 V: 5 mm x 20 mm, 1 A, 250 V, à action retardée
Dimensions (L × H × P) 280 mm × 75 mm × 190 mm
Poids 4,5 kg

amplificateur mélangeur

7 Nettoyage

Grilles d'aération

Les grilles d’aération de l’appareil doivent être nettoyées régulièrement pour éliminer poussière et salissures. Avant le nettoyage, mettez l’appareil hors tension et débranchez les appareils électriques du secteur. Pour le nettoyage, utilisez un chiffon non pelucheux et humidifié d’eau. N’employez jamais d’alcool ou de solvant pour le nettoyage.

SA 33

Th·mann MUSIC IS OUR PASSION

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

amplificateur mélangeur

Remarques

SA 33

Th·Mann MUSIC IS OUR PASSION

Remarques

amplificateur mélangeur
