Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné avec congélateur en bas
Capacité totale	25,2 pieds cubes
Dimensions (L x P x H)	35,75 x 34,25 x 69,75 pouces
Poids	Environ 250 lbs
Classe énergétique	Énergétiquement efficace (certification ENERGY STAR)
Système de refroidissement	Système de refroidissement à circulation d'air
Éclairage intérieur	Éclairage LED
Fonctionnalités supplémentaires	Distributeur d'eau et de glace, tiroirs à légumes avec humidité contrôlée
Entretien	Nettoyage régulier des joints et des surfaces, dégivrage si nécessaire
Sécurité	Verrouillage de sécurité pour enfants, alarme de porte ouverte
Garantie	1 an sur les pièces et la main-d'œuvre
Informations avant achat	Vérifier les dimensions pour s'assurer qu'il s'adapte à l'espace disponible

FOIRE AUX QUESTIONS - MFD2562VEW MAYTAG

Pourquoi mon réfrigérateur MAYTAG MFD2562VEW ne refroidit-il pas correctement ?

Vérifiez que le thermostat est réglé à la bonne température. Assurez-vous également que les ventilations ne sont pas obstruées et que le réfrigérateur est de niveau.

Comment puis-je dégivrer mon réfrigérateur MAYTAG MFD2562VEW ?

Pour dégivrer, débranchez l'appareil, retirez tous les aliments et laissez la glace fondre naturellement. Vous pouvez également utiliser un ventilateur pour accélérer le processus.

Le réfrigérateur émet un bruit étrange. Que dois-je faire ?

Les bruits peuvent provenir d'objets mal placés à l'intérieur ou d'une accumulation de glace. Vérifiez l'intérieur et assurez-vous que le réfrigérateur est de niveau.

Comment nettoyer l'intérieur de mon réfrigérateur MAYTAG MFD2562VEW ?

Utilisez un mélange d'eau chaude et de savon doux. Évitez les nettoyants abrasifs et n'oubliez pas de sécher soigneusement toutes les surfaces.

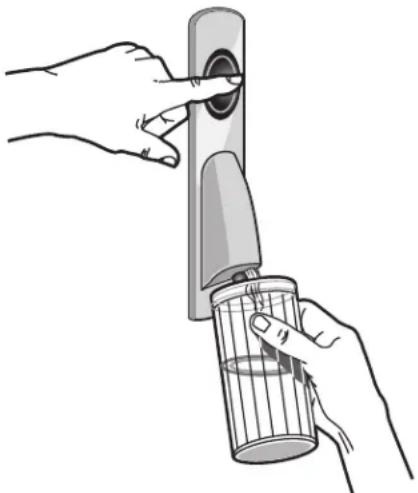

Pourquoi l'eau de mon distributeur ne coule-t-elle pas ?

Vérifiez que le réservoir d'eau est rempli et que les connexions ne sont pas obstruées. Assurez-vous également que le filtre à eau est propre et remplacé si nécessaire.

Comment régler la température de mon réfrigérateur MAYTAG MFD2562VEW ?

Utilisez le panneau de contrôle pour ajuster la température. La température recommandée pour le réfrigérateur est de 3 à 5 °C.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Assurez-vous également que la porte est correctement fermée et que le réfrigérateur est branché.

Mon réfrigérateur produit de l'eau au sol. Que se passe-t-il ?

Cela peut être dû à un joint de porte endommagé ou à un drain de dégivrage obstrué. Vérifiez l'état du joint et nettoyez le drain si nécessaire.

Comment savoir si le filtre à eau doit être remplacé ?

Remplacez le filtre tous les 6 mois ou plus souvent si vous remarquez une diminution du débit d'eau ou un goût désagréable.

MODE D'EMPLOI MFD2562VEW MAYTAG

Nos you REMERCIONS d'avoir acheté ce produit de haute qualite. Si you rencontrez un probleme non mentionné dans la section DEPANNAGE, veuillez visiter notre site Web www.maytag.com pour des informations supplémentaires. Si you avez plusieurs besoin d'assistance, veuillez nos telephoner au 1-800-688-9900. Au Canada, visitez notre site Web www.maytag.ca ou telephonez-nous au 1-800-807-6777.

You aurz beo in de vos moes de mode et de srie situés sur la pari inter du compiment de refrigération.

SECURITE DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voire appareil menager. Assurez-vous de tous lire tous les messages de securite et de you conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : Pour réduire les risques d'incendie, de chic électrique ou des blessures lors de l'utilisation du réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :

• Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.
  Ne pas enlever la broche de liaison à la terre.
  Ne pas utiliser un adaptateur.
  Ne pas utiliser un cable de rallonge.
• Débrancher la source de courant électricque avant l'entretien.
• Replacement pièces et panneaux avant de faire la remise en marche.

Enlever les portes de votre derniers réfrigérateur.
Utiliser un produit de nettoyage ininflammable.
Garder les matériaux et les vapeurs inflammables, telte que l'essence, loin du réfrigerateur.
Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.
- Débrancher le réfrigérateur avant l'installation de la machine à glaçons (seulément pour modèles préts à receivevoir une machine à glaçons).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut ajuste de. votreieux réfrigerateur

AVERAGEMENT

Risque de suffoquer

Enlever les portes de votre vieux réfrigérateur.

Le non-respect de cette instruction peut cause un décès ou des lésions cérébrales.

IMPORTANT: L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigerateurs jetés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant "quelques jours seulement". Si vous vous débarrasssez de votre derniers réfrigerateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

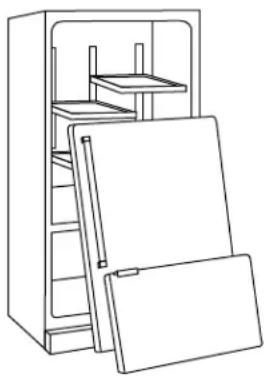

Avant de jeter vous derniers réfrigerateur ou congélateur :

Enlever les portes.
Laisser les tablettes en place de sorte que les enfants ne poussent pas y pénétrer facilement.

INSTRUCTIONS D'INSTALLATION

Déballage du réfrigérateur

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

Enlèvement des matériaux d'emballage

Enlever le ruban adhesif et la colle des surfaces du réfrigerateur avant de lemettre en marche. Frotter une petite quantité de savon liquide pour la vaisse sur l'adhesif avec les doigs. Rincer à l'eau tiède et essuyer.
- Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammbables ou de nettoyants abrasifs pour enlever le ruban adhésié ou la colle. Ces produits peuvent endommager la surface de votre réfrigérateur. Pour plus de renseignements, voir "Sécurité du réfrigérateur".
■ Jeter ou recycler tous les matéiaux d'emballage.

Déplacement de votre réfrigérateur :

Votre réfrigerateur est lourd. Lors du déplacement de votre réfrigerateur pour le nettoyage ou un entretien ou réparation, veiller à recouvrir le plancher avec du carton ou un panneau de fibres dures pour éviter qu'il ne subisse tout dommage. Toujours tirer le réfrigerateur tout droit lors de son déplacement. Ne pas incliner le réfrigerateur d'un côté ou de l'autre ni le "faire marcher" en essayant de le déplacer car le plancher pourrait être endommagé.

Nettoyage avant l'utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer l'intérieur du réfrigerateur avant de l'utiliser. Voir les instructions de nettoyage dans "Entretien du réfrigerateur".

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de l'eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempe est concu pour éclater en d'innombrables pieces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Les saisir à deux mains lors de leur dépose afin d'éviter de les faire tomber.

Exigences d'emplacement

A VERTISSEMENT

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigerateur.

Le non-respect de cette instruction peut cause un décès, une explosion ou un incendie.

Pour assurer une ventilation convenable à votre réfrigerateur, laisser un espace de 12 (1,25 cm) en haut et derrière le réfrigerateur. Si vous réfrigerateur comporte une machine à glaçons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les connexions des conduits d'eau. En cas d'installation du réfrigerateur pres d'un mur fixe, laisser un espace minimum de 212 (6,3 cm) du côte de la charnière (certains modèles nécessitant davantage d'espace) pour permettre à la porte de s'ouvrir sans obstruction.

REMARQUE: Il est recommandé de ne pas installer le réfrigerateur pres d'un four, d'un radiateur ou de toute autre source de chaleur. Ne pas installer le réfrigerateur dans un endroit où la température baissera au-dessous de 55^ (13^) .

Specifications électriques

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

Avant de placer le réfrigerateur à son emplacement final, il est important de vous assurer d'avoir la connexion électrique appropriée.

Méthode recommendée de mise à la terre

Une source d'alimentation de 115 volts, 60Hz type 15 ou 20 A CA seulement, protégée par des fusibles et ajustement mise a la terre est nécessaire. Il est recommendé d'utiliser un circuit distinct pour alimenter uniquement votre réfrigerateur. Utiliser une prise murale qui ne peut pas etre mise hors circuit à l'aide d'un commutateur. Ne pas employerer de rallonge.

REMARQUE: Avant d'exécuter tout type d'installation, nettoyage ou remplacement d'une ampoule d'éclairage, éteindre le réfrigerateur. En fonction du modèle, tourner la commande du congeilateur à la position OFF (arrêt) ou appuyer sur la touche à flèche vers le bas ou la touche moins du congeilateur jusqu'à ce qu'un tiret (-) apparaissé sur l'affichage du réfrigerateur et du congeilateur - voir l'illustration. Débrancher ensuite le réfrigerateur de la source d'alimentation électrique. Lorsque vous avez terminé, reconnectcer le réfrigerateur à la source d'alimentation électrique etmettre de nouveau le réglage de la température au réglage désire. Voir "Utilisation des commandes".

Spcifications de l'alimentation en eau

Rassembler les outils et pieces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

OUTILLAGE REQUIS :

Tournevis à lame plate

Tourne-écrou de ¼"

Clés plates de 7/16" et 1/2" ou deux clés à molette régables

Foret de 1/4"

Perceuse sans fil

IMPORTANT:

Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie.
Ne pas employer de robinet d'arrêt à étrier de 3% (4,76 mm) ou de type à percer, ce qui réduit le début d'eau et cause une obstruction plus facilement.
Utiliser un tube en cuivre et vérifier s'il y a des fuites. Installer les tubes en cuivre seulement à des endroits ou la température se maintaini entu-dessus du point de congélation.
Pour les modèles avec filtre à eau, le filtre à eau jetable devrait être remplaced au moins tous les 6 mois.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 35 et 120lb / po^2 (241 et 827kPa ) est nécessaire pour faire fonctionner le distributeur d'eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT: La pression de l'alimentation en eau entre le système d'osmose inverse et la valve d'arrivee d'eau du réfrigerateur doit etre entre 35 et 120 Ib/ p o^2 (241 et 827 kPa). Si un système de purification de I'eau par osmose inverse est raccordé à VOte alimentation en eau froide, la pression de I'eau au système doit etre d'un minimum de 40 a 60 Ib/ p o^2 (276 a 414 kPa).

Si la pression de I'eau au système d'osmose inverse est inférieure a 40 à 60 Ib/ po^2 (276 à 414 kPa):

Vérifier pour voir si le filtré à sédiment du système d'osmose inverse est bloqué et le remplaçer si nécessaire.
■ Laisser le réserve du système d'osmose inverse se replir après une utilisation intense.
Si vous réfrigerateur a un filtré à eau, celui-ci peut réduire encore plus la pression de l'eau lorsqu'elle est utilisée avec un système d'osmose inverse. Retirer le filtré à eau. Voir "Système de filtration de l'eau".

Si vous avez des questions au sujet de la pression de votre eau, appepelez un plombier qualifié/agréé.

Lire toutes les instructions avant de commencer.

IMPORTANT: Si on doit utiliser le réfrigerateur avant qu'il soit raccordé à la canalisation d'eau, placer la commande de la machine à gaçons à la position OFF (arrêt).

Raccordement à une canalisation d'eau

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. FERMER le robinet principal d'arrivée d'eau. OUVRIR le robinet deuisage le plus proche pendant une période suffisante pour que la canalisation d'eau se vide.
3. Trouver une canalisation d'eau froide verticale de 12 à 114 (12,7 mm à 31,8 mm) pres du réfrigerateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.
■ Un conduit horizontal fonctionnera, mais le procédé suivant doit être suivi : percper par le dessus de la canalisation et non pas par le dessous. Ainsi, l'eau ne risquera pas d'arroser la perceuse. Ceci empêche également les sédiments qu'on trouve normalement dans l'eau de s'accumuler dans le robinet.

1. Pour déterminer la longueur du tube en cuivre, il faut mesurer la distance séparant le point de connexion situé à l'arrière du réfrigerateur et la canalisation d'eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le déplacement du réfrigerateur pour le nettoyage. Utiliser un tube en cuivre de 14 (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d'équerre aux deux extrémites.
2. Lors de l'utilisation d'une perceuse sans fil, percer un trou de 1/4 dans le tuyau de canalisation d'eau froide可以选择.

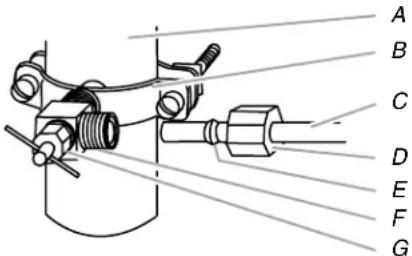

A. Canalisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression

E. Bague de compression
F. Robinet d'arret
G. Écrou de serrage

1. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec la bride de tuyau. Vérifier que le racord du robinet est bien engagé dans le trou de 14 "perçu dans la canalisation et que la rondelle d'étanchéité est placée sous la bride de tuyau. Serrer l'écrou de serrage. Serrer lentement et uniformément les vis de la bride de tuyau afin que la rondelle forme une jonction étanche. Ne pas serrer excessivement car ceci pourrait provoquer l'écrasement du tube en cuivre.
2. Enfilier l'écrou et la bague de compression du raccord sur le tube en cuivre comme on le vait sur l'illustration. Insérer l'extrémité du tube aussi loin que possible dans l'ouverture de sortie du robinet. Visser l'écrou de compression sur le raccord de sortie avec une clé à molette. Ne pas serrer excessivement.
3. Placer le bout libre du tube dans un contenant ou évier et OUVRIR le robinet principal d'arrivée d'eau. Laisser l'eau s'écouler par le tube jusqu'à ce que l'eau soit limpide. FERMER le robinet principal d'arrivée d'eau.

Raccordement au réfrigérateur

Selon le modele, la canalisation d'eau peut etre configurée vers le haut ou vers le bas. Suivre les instructions de raccordement appropriées à votre modele.

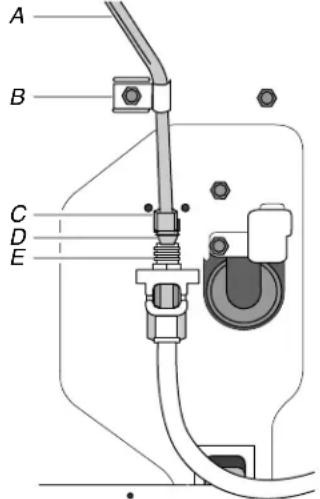

Style 1

1. Enlever le capuchon de plastique de la valve d'entrée d'eau. Connecter le tube en cuivre au robinet d'eau en utilisant un écrou et une bague de compression tel qu'illustré. Serrer l'écrou de compression. Ne pas serrer excessivement. Vérifier que le tube en cuivre est fixé solidement en tirant sur le tube en cuivre.
2. Créer une boucle de service avec le tube de cuivre. Éviter les déformations en pliant le tube de cuivre. Fixer le tube en cuivre à la caisse du réfrigerateur avec une bride en "P".

A. Tube en cuivre
B. Bride en "P"
C. Écrou de compression

D. Bague de compression
E. Valve d'entree d'eau

1. Ouvrir l'arrivee d'eau au refrigérer et vérifier s'il y a des fuites. Corriger toute fuite.

Style 2

1. Créer une boucle de service (diamètre minimum de 2 pi [61 cm]) avec le tube de cuivre. Éviter les déformations en pliant le tube de cuivre.
2. Retirer le capuchon de plastique du robinet d'arrivee d'eau. Placer un ecrou de compression et une bague sur le tube de cuivre.
3. Insérer l'extrémité du tube de cuivre dans l'orifice d'arrivée d'eau. Ajuster le tube de cuivre de façon à ce qu'il s'adapte parfaitement à l'orifice d'arrivée d'eau pour éviter les déformations.
4. Faire glisser l'écrou de compression sur la bague, serrer pour le fixer sur l'orifice d'arrivée d'eau.

A. Tube en plastique pour canalisation d'eau
B. Bague

C. Ecrou de compression
D. Tube de cuivre

1. À l'aide d'une clé à molette, fixer l'écrou sur la canalisation d'eau pour l'empêcher de se déplacer. Ensuite, à l'aide d'une deuxième clé, tourner l'écrou sur le tube de cuivre dans le sens antihoraire pour serrer complètement. Ne pas serrer excessivement.

A. Canalisation d'eau en plastique

B. Orifice d'arrivée d'eau

C. Écrou de compression
D. Tube de cuivre
E. Bride en "P"

1. Vérifier la solidité du raccordement en tirant sur le tube de cuivre. Fixer le tube de cuivre à la caisse du réfrigerateur à l'aide d'une bride en "P". Ouvrir la canalisation d'eau du réfrigerateur et inspector s'il y a des fuites. Corriger toute fuite.

Achever l'installation

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

1. Brancher le réfrigérateur sur une prise à 3 alveoles reliée à la terre.

REMARQUE: Prévoir un début de 24 heures pour la production du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits. Prévoir un début de 3 jours pour le remplissage complet du recipient à glaçons.

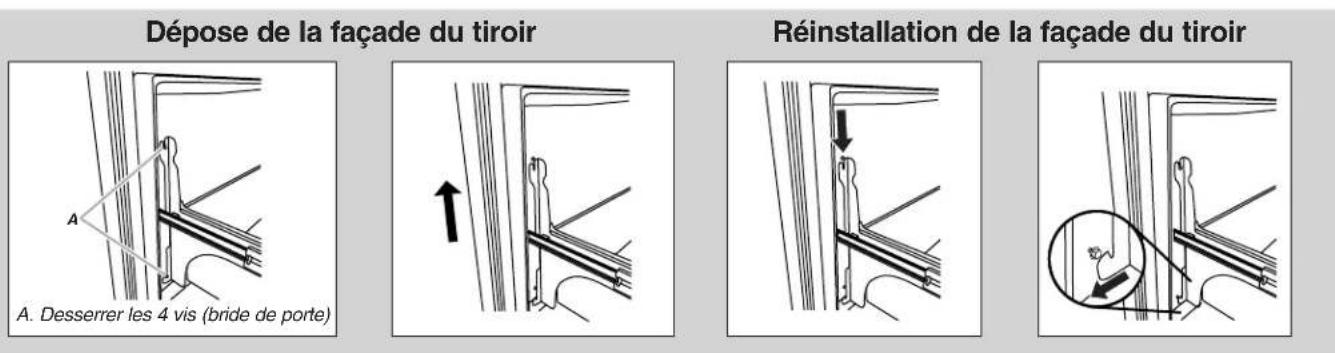

Porte(s) et tiroir du réfrigérateur

OUTILLAGE NÉCESSAIRE: Clés à douille hexagonale de 5 ‰ , 3 ‰ et 1 ‰ , tournevis Phillips n° 2, tournevis à lame plate.

IMPORTANT :

• Voitre réfrigerateur peut composer une porte réversible standard (Style 1) avec soit une porte de congealateur ou un tiroir de congelation, soit une porte à deux battants (Style 2). Suivre les instructions spécifiques pour le style de porte de votre modele.
  Toutes les illustrations mentionnées dans les instructions suivantes sont inclues plus loin dans cette section après "Étapes finale". Pour la porte standard (Style 1), les illustrations correspondant à un réfrigerateur avec porte s'ouvrant à droite (chemières installées à droite à l'usine).

Si vous voulez seulement déposer et réinstaller les portes, voir "Dépose des portes et des charnières" et "Réinstallation - Portes et charnières".
Avant de commencer, tourner la commande du réfrigerateur à OFF (arrêt), et retarder les alimentés et tout balconnet réglable ou compartmentement utilisé des portes.

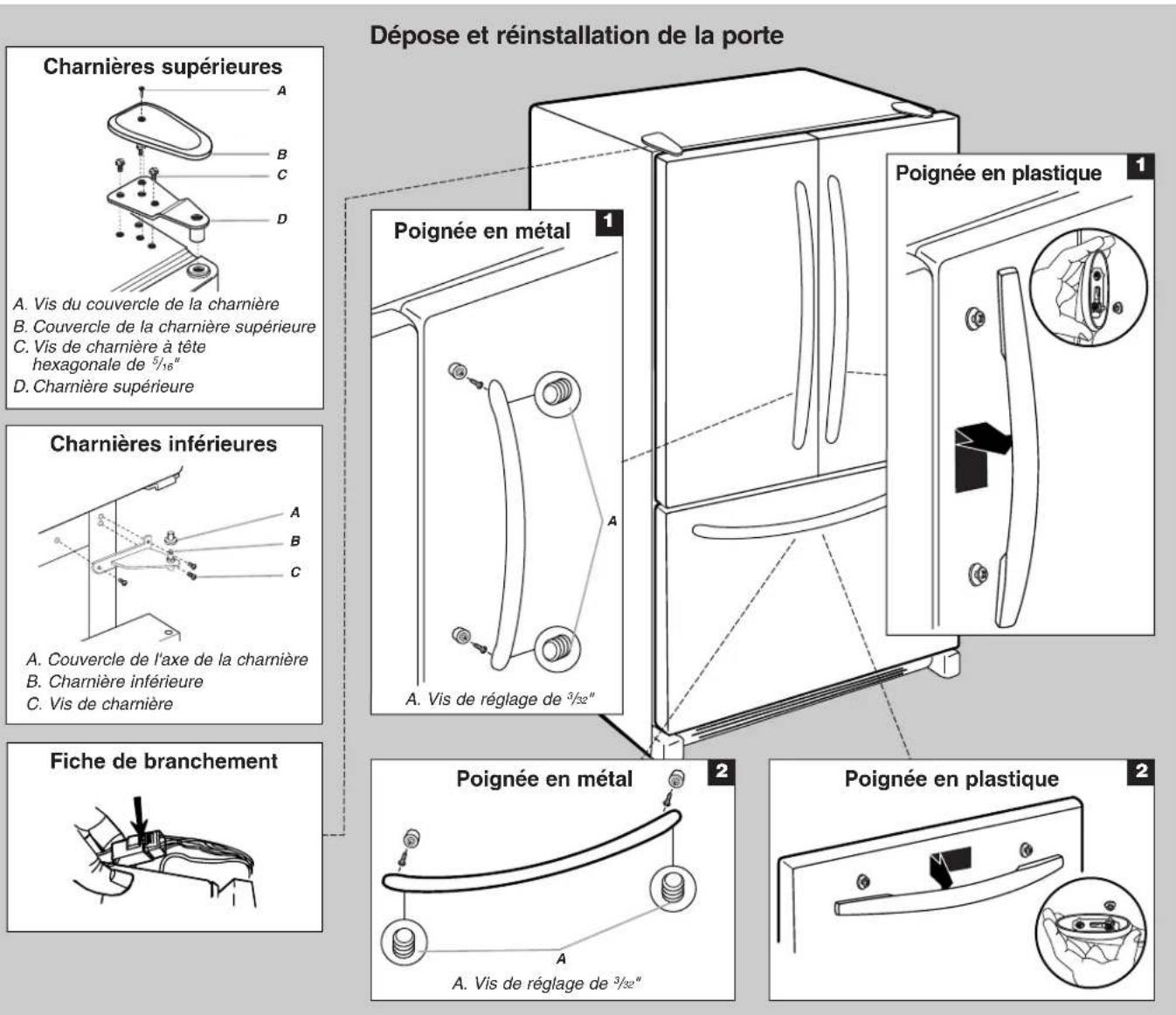

Dépose et réinstallation des poignées de porte du réfrigérateur

Style 1-Porte standard

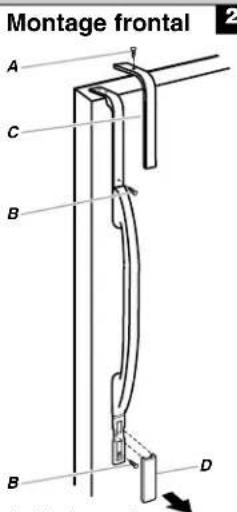

Poignée à montage frontal

Pour retirer la poignee, retirer la vis fixant la garniture à l'embout supérieur de la poignee. À l'aide d'un tournevis à lame plate recouvert de ruban adhésif, soulever la piece de garniture de l'embout inférieur de la poignée. Ensuite, retirer les vis fixant la poignée à la porte. Voir l'illustration 2, Montage frontal.
Pour réinstaller la poignée, reprendre les directives de montage dans le sens inverse.

Poignée à montage lésral

Pour retirer la poignee, retirer les quatre vis fixant la poignee sur le cote de la porte. Voir l'illustration 2, Montage lateral.
Pour réinstaller la poignée, aligner les trou des la poignée avec les trou dans la porte. Ensuite, insérer une vis dans le trou supérieur à chaque embout de la poignée. Puis, insérer une vis dans les trou inférieurs. Serrer les vis. Voir l'illustration 2, Montage l'etal.

Style 2-Porte à deux battants

Poignées en métal

• À l'aide d'une clé Allen de 332 , desserrer les deux vis de montage situées sur le côte de chaque poignée. Tirer sur la poignée en ligne droite pour lasorting de la porte. S'assurer de conserver les vis pour réinstaller les poignées. Voir l'illustration 1, Poignée en métal.
  Pour réinstaller les poignées, reprendre les directives de montage dans le sens inverse.

Poignées en plastique

Pour-retirer la poignee,maintenir fermement la partie inférieure de la poignee,glisser la poignee vers le haut et la tirer droit pour l'extraire de la porte.Voir l'illustration 1, Poignee en plastique.
Pour réinstaller la poignée, la positionner de façon à ce que les grands trous des attaches de fixation soient orientés vers le bas et aligner les trous avec les pitons de porte. Faire pivoter la poignée de façon à ce que les attaches de fixation soient plaquées contre la porte et glisser la poignée vers le bas pour l'engager. Voir l'illustration 1, Poignée en plastique.

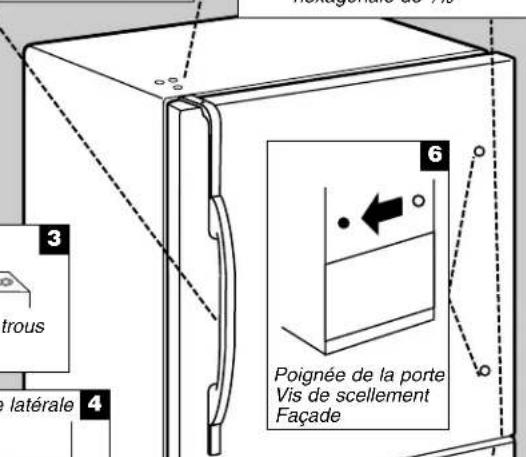

Dépose des portes et des chamières

Style 1-Porte standard

Vis de la charnière supérieure à tete hexagonale de 9%

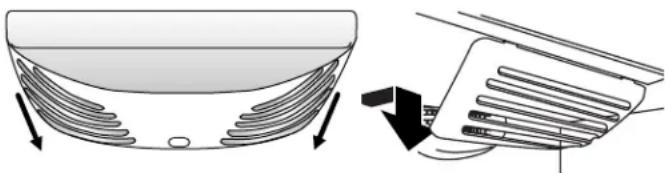

Modèle avec tiroir de congélation

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Fermer la porte du réfrigerateur jusqu'au moment où on est pré à la séparer de la caisse de l'appareil.

REMARQUE: Prévoir un support additionnel des portes pendant le démontage des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintainir en place.

1. Enlever les pieces de la charnière supérieure - voir l'illustration de la charnière supérieure. Soulever la portedu réfrigerateur pour la séparer de la caisse.
2. Enlever les pieces de la charnière inférieure - voir l'illustration de la charnière inférieure.

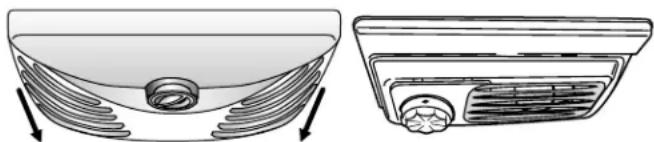

Modèles de comportiments de congélation avec porte

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Fermer la porte du congelasteur jusqu'au moment où on est pret à la séparer de la caisse de l'appareil.

REMARQUE: Prévoir un support additionnel des portes pendant le démontage des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintainir en place.

1. Enlever les pieces de la charnière supérieure - voir l'illustration de la charnière supérieure. Soulever la portedu réfrigerateur pour la séparer de la caisse.
2. Enlever l'axe de la charnière centrale et les vis de la charnière - voir l'illustration de la charnière centrale. Soulever la porte du compartment de congélation pour la séparer de la caisse.
3. Enlever les pieces de la charnière inférieure - voir l'illustration de la charnière inférieure.

Style 2-Porte à deux battants

AVERAGEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant d'enlever les portes.

Le non-respect de cette instruction peut cause un décès ou un choc électrique.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électric.
2. Laisser les portes du réfrigerateur fermées jusqu'à ce vous soyez pré à les soulever de la caisse.

REMARQUE: Prévoir un support additionnel des portes pendant la réinstallation des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintainir en place.

1. En commençant par la porte du côte droit, oter les pieces de la charnière supérieure - voir l'illustration de la charnière supérieure. Soulever la porte du réfrigerateur de l'axe de la charnière inférieure.
2. Oter le couvercle de l'axe de la charnière inférieure et le conserver pour utilise nation ulterieure. Voir I'illustration de la charnière inférieure.
3. Avant desteroler la porteducoté gauche,deconnecterla fiche de branchement située sur la partie supérieure de la charniere supérieure en coingant un tournevis à lame plate ou voitre ongle entre les deux sections.Voir l'illustration de la Fiche de branchement.

REMARQUE: Le conducteur vert de liaison à la terre resté fixé à la charnière.

1. Enlever les pieces de la charnière supérieure du côte gauche - voir l'illustration de la charnière supérieure. Soulever la porte de l'axe de la charnière inférieure.

REMARQUE: Oter le couvercle de l'axe de la charnière inférieure et le conserver pour utilisation ultérieure. Voir l'illustration de la charnière inférieure.

Inversion du sens d'ouverture de la porte standard (facultatif)

IMPORTANT: Si on souhaite inverser la position des portes pour pouvoir les ouvrir dans la direction opposée, généré comme suit. S'il n'est pas nécessaire de changer l'orientation des portes, voir la section "Réinstallation - Porte et charnières".

Vis de butée de la porte

Vis frontale de scellement de la poignee de la porte

Vis de poignée à tete plate

Bouchon d'obturation de charnière de caisse

Caisse

1. Enlever les vis de la charnière (côté poignée); transférer ces pieces du côté opposé. Voir l'illustration 1-1.
2. Enlever les bouchons d'obturation des trous au sommet de la caisse; transférer ceux-ci dans les trous de charnière du cote opposé. Voir l'illustration 1-2.

Portedu compartiment de réfrigération

1. Enlever la poignée de la porte du compartment de réfrigeration tel qu'illustré dans l'illustration 2. Conserver toutes les pièces ensemble.
2. Enlever la vis frontale de scellement de la poignée de porte. Transférer du côté opposé de la porte du réfrigerateur. Voir l'illustration 6.
3. Enlever la butée de porte. Transférer la piece du côte opposé de la porte du réfrigérateur. Voir l'illustration 4.
4. Fixer la poignée du réfrigerateur sur le côte opposé de la porte du réfrigerateur.

REMARQUE: Pour les modèles avec des poignées à montage frontal, réinstaller la garniture de la poignée tel qu'indiqué dans l'illustration 2.

1. Serrer toutes les vis. Conserver la porte à part jusqu'à ce que les charnières et la porte ou le tiroir du compartment de congélation soient installés.

1. Enlever la poignée de porte du congelateur tel qu'illustré. Conserver toutes les pieces ensemble. Voir l'illustration 5-1.
2. Enlever les vis de scellement de la poignée de la porte du compartment de congélation. La transférer du côte opposé de la porte du compartment de congélation.
3. Enlever la butée de porte. Transférer la butée du côte opposé de la porte du compartment de congélation. Voir l'illustration 4.
4. Fixer la poignée sur le côte opposé de la porte du compartment de congestion.
5. Serrer toutes les vis. Conserver la porte à part jusqu'à ce que la charnière inférieure soit installée sur le produit.

Réinstallation - Porte et charnières

Style 1-Porte standard

REMARQUE: Si on inverse le sens d'ouverture des portes, considérer l'image symétrique.

Modèles avec tiroir de congélation

1. Reinstaller les pieces de la charnière inférieure. Voir l'illustration. Serrer les vis.

REMARQUE: Prévoir un support additionnel des portes pendant la réinstallation des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintainir en place.

1. Assemblier les pieces de la charnière supérieure. Voir l'illustration - charnière supérieure. Ne pas complètement serrer les vis.
2. Aligner correctement la porte au niveau de la séparation entre le bas de la porte du compartment de réfrigération et le sommet du tiroir de congélation. Serrer toutes les vis.

Modèles de compartments de congélation avec porte

1. Réinstaller les pieces de la charnière inférieure tel qu'illustré. Resserrer les vis. Réinstaller la porte du conGPLateur.
   REMARQUE: Prévoir un support additionnel de la portependant la réinstallation des charnières. La force d'attractiondes aimants des joints de porte ne suffit pas à la maintainir en place.
2. Assembler les pièces de la charnière centrale (voir l'illustration de la charnière centrale) et serrer toutes les vis. Réinstaller la porte du réfrigérateur.
3. Assemblier les pieces de la charnière supérieure (voir l'illustration de la charnière supérieure). Ne pas complètement serrer les vis.
4. Aligner correctement les portes au niveau de la séparation entre le bas de la porte du compartment de réfrigération et le sommet de la porte du compartment de congélation. Serrer toutes les vis.

Style 2-Portes à deux battants

1. Assembler les pieces de la charnière supérieure. Voir l'illustration de la charnière supérieure. Ne pas complètement serrer les vis.
2. REPLACER LES PIECES DE LA CHARNÈ inférieure. Voir l'illustration de la charnière inférieure. Resserrer les vis. Replacer la port du réfrigérateur.

REMARQUE: Prévoir un support additionnel des portes pendant la réinstallation des channières. La force d'attraction des aimants des portes ne suffit pas à les maintainir en place.

1. Aligner correctement chaque porte au niveau du bas de la porte du compartment de congélation et du sommet de la porte du réfrigérateur. Serrer toutes les vis.
2. Reconnecter la fiche de branchement sur la partie supérieure de la porte du côte gauche du réfrigerateur.
3. Réinstaller les couvercles de la charnère supérieure.

Retirer et réinstaller le tiroir du congélateur

IMPORTANT:

• Deux personnes peuvent être nécessaires pour déposer et réinstaller le tiroir du conGPLateur.
  Toutes les illustrations mentionnées dans les instructions suivantes sont inclues plus loin dans cette section après "Étapes finale".

Dépose et réinstallation de la poignée du tiroir

Poignées en métal

A l'aide d'une clé Allen de 3132 , desserrer les deux vis de montage situées sur le côte de chaque poignée. Tirer sur la

poignée en ligne droite pour lasorting du tiroir. S'assurer de conserver les vis pour réinstaller les poignées. Voir l'illustration 2, Poignée en métal.

Pour réinstaller la poignée, reprendre les directives de montage dans le sens inverse.

Poignées en plastique

Pour retirer la poignee, la maintainir fermement, la faire glisser vers la gauche et la tirer en ligne droite pour l'extraire du tiroir. Voir l'illustration 2, Poignée en plastique.
Pour réinstaller la poignée, la positionner de façon à ce que les grands trouss des attaches de fixation soient orientés vers la droite et aligner les trouss avec les pitons de porte. Faire pivotier la poignée de façon à ce que les attaches de fixation soient plaquées contre le tiroir et glisser la poignée vers la droite pour l'engager. Voir l'illustration 2, Poignée en plastique.

Dépose de la façade du tiroir

1. Ouvrir le tiroir du concélateur complètement.
2. Dévisser les quatre vis maintainant les glissières du tiroir avec sa façade. Voir l'illustration de dépose de la façade du tiroir. REMARQUE: Dévisser les vis de trois à quatre tours. Laisser les vis sur la façade du tiroir.
3. Soulever la façade du tiroir vers le haut et hors des vis. Voir l'illustration de dépose de la façade du tiroir.

Réinstallation de la façade du tiroir

1. Faire glisser les glissières du tiroir hors du compartment de congélation. Insérer les vis de la partie supérieure de la façade du tiroir dans les trous des brides du tiroir. Voir l'illustration de réinstallation de la façade du tiroir.
2. Tirer les brides du tiroir vers soi pourmettre en place les deux vis de la partie inférieure de la faucade du tiroir dans les brides. Voir l'illustration de réinstallation de la faucade du tiroir.
3. Serrer complètement les quatre vis.

Étapes finales

1. Inspector tous les trouss. Vérifier que tous les bouchons d'obturation et vis sont en place. Réinstaller la plaque de la charnière supérieure. Voir l'illustration - charnière supérieure.

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alveoles reliée à la terre.
2. Réinstaller toutes les pieces amovibles dans les portes et les aliments dans le réfrigerateur.

Dépose et réinstallation de la porte

Charnière supérieure

A. Couvercle de la charnière supérieure
B Vis de chamière à tête hexagonale de 5%
C. Charniere supérieure

Charniere centrale

A. Couvercle de l'axe de la charniere
B. Charnière centrale
C. Vis de chamière

Charnière inférieure

A.Cale de I'axe de la chamiere sur certains modèle
B. Charnière inférieure
C.Vis de chamire a tete hexagonale de 32
D. Couvercle de charnière inférieure

Inversion du sens d'ouverture de la porte (facultatif)

A. Vis de garniture
B. Vis de la poignée
C. Garniture supérieure
D. Garniture inférieure

2

A. Bouchons d'obturation des trous de charmière dans la caisse

A. Bouchon d'obturation des trous de charnière de la porte

A B

A. Vis de butée de la porte
B. Butée de la porte

A. Vis à tête plate de la poignée

Cercains modeles standards ont des poignes en plastique. Voir l'illustration Porte a deux ballants.

A. Bouchons d'obturation des trous de la charnière

Ajustement de la porte

Selon votre modele, il se peut que votre réfrigerateur soit muni de deux roulettes réglibres avant (Styles 1 et 2), d'une vis de réglage de l'aplomb (Style 3) situées à la base du réfrigerateur. Si vous réfrigerateur semble instable ou si vous désirez que les portes se ferment plus facilement, suivre les instructions pour votre modele.

Style 1-Modèle de compartments de congélation avec porte

1. Retirer la grille de la base. Tenir la grille fermement et tirer vers soi pour la detacher.
2. Enlever le couvercle du support. Insérer l'extrémité d'un crayon doté d'unegomme dans I'encoche du couvercle. Appliquer une légère pression vers le bas sur la partie du couvercle où se trouve I'encoche tout en tournant le couvercle pour I'enlever.

1. À l'aide d'un tournevis ou d'un tournevis à tête hexagonale de 3 12 , tourner la vis de réglage des roulettes de chaque côté pour soulever ou abaiser ce côté du réfrigerateur.

REMARQUE: Il peut être nécessaire de tourner la vis de réglage des roulettes de plusieurs tours pour ajuster l'inclinaison du réfrigerateur.

Pour soulever, tourner la vis de réglage des roulettes vers la droite.
Pour abaisser, tournier la vis de réglage des roulettes vers la gauche.

REMARQUE: Si une autre personne pousse le haut du réfrigerateur, le poids devient moins lourd sur les vis de réglage et les roulettes, ce qui rend plus facile l'ajustement des vis.

A. Vis de réglage des roulettes
B. Pied de stabilisation

1. Ouvrir de nouveau la porte et s'assurer qu'elle ferme aussi facilement que vous l'aimez. Sinon, incliner légèrement le réfrigerateur vers l'arrière en tournant les deux vis de réglage des roulettes vers la droite. Il faudra peut-être plusieurs tours et vous devriez tourner les deux vis de réglage des roulettes de façon égale.

2. Abaisser le pied de stabilisation de chaque côte, en le tournant dans le sens horaire jusqu'à ce qu'il touche bien le sol.

3. Réinstaller le couvercle du support. Placer le couvercle du support sur le bord extérieur, tourner le couvercle vers la caisse et l'enclencher en place.
4. Reinstaller la grille de la base.

Style 2-Modèles avec tiroir de congélation

1. Retirer la grille de la base. Tenir la grille fermement et tirer vers soi pour la detacher.

1. Soulever ou abaiser la caisse. À l'aide d'un tournevis à tête hexagonale de 3 ‰ , tourner les vis de réglage de chaque côté pour soulever ou abaiser ce côté du réfrigerateur.

REMARQUE: Si une autre personne pousse le haut du réfrigérateur, le poids devient moins lourd sur les vis de réglage et les roulettes, ce qui rend plus facile l'ajustement des vis. Il peut être nécessaire de tourner les vis de réglage de plusieurs tours pour affecter l'inclinaison du réfrigérateur.

Pour soulever, tourner la vis de réglage des roulettes vers la droite.
Pour abaiser, tourner la vis de réglage des roulettes vers la gauche.

1. Faire tourner le pied dans le sens horaire pour le placer fermement en contact avec le sol, pour que le réfrigerateur ne puisse s'incliner vers I'avant lors de I'ouverture du tiroir du congélateur.

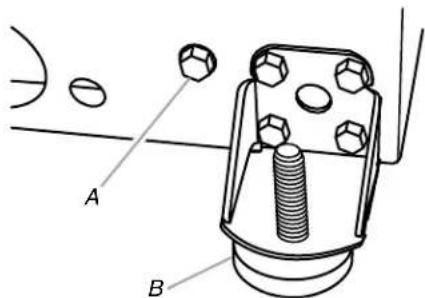

A. Vis de réglage des roulettes avant B. Pied de stabilisation

1. Ouvrir de nouveau la porte et s'assurer qu'elle ferme aussi facilement que vous l'aimez. Sinon, incliner légerement le réfrigerateur vers l'arrière en tournant les deux vis du pied de réglage dans le sens horsaire. Il faudra peut-être plusieurs tours et vous devriez tourner les deux vis de réglage des roulettes de façon égale.
2. Réinstaller la grille de la base.

Style 3-Vis de réglage de l'aplomb

1. Retirer la grille de la base. Tenir la grille fermement et tirer vers soi pour la détacher.

1. À l'aide d'un tournevis à tete hexagonale de 1/4 , tournier les vis de réglage de l'aplomb pour soulever et abaiser chaque côte du réfrigerateur.

REMARQUE: Si une autre personne pousse le haut du réfrigerateur, le poids devient moins lourd sur les vis de réglage de l'aplomb, ce qui rend plus facile l'ajustement des vis. Il peut être nécessaire de toumer les vis de réglage de plusieurs tours pour ajuster l'inclinaison du réfrigerateur.

Pour soulever, tourner la vis de réglage de l'aplomb dans le sens horsaire.
Pour abaisser, tournier la vis de réglage de l'aplomb dans le sens antihoraire.

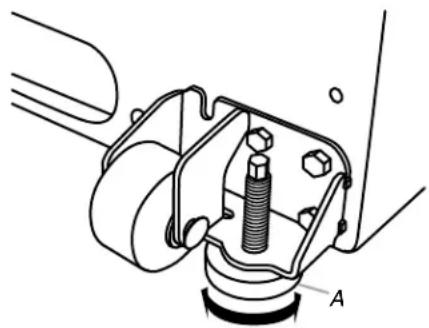

A. Vis de réglage de l'aplomb

1. Ouvrir de nouveau la porte et s'assurer qu'elle ferme aussi facilement que vous l'aimez. Sinon, incliner légèrement le réfrigerateur vers l'arrière en tournant les deux vis de réglage de l'aplomb dans le sens horaire. Il faudra peut-être plusieurs tours et vous devriez tourner les deux vis de réglage de l'aplomb de façon égale.
2. Réinstaller la grille de la base.

UTILISATION DU RÉFRIGÉRATEUR

Ouverture et fermeture des portes

(Modèle avec portes à deux battants)

Il y a deux portes pour le compartment de réfrigération. Les portes peuvent être ouvertes et fermées séparément ou ensemble.
Il y a sur la porte de gauche du réfrigerateur un joint à charnière verticale.

Lors de l'ouverture de la porte du côte gauche, le joint à charnière se replie automatiquement pour qu'il n'y ait pas d'interfERENCE.
Lorsque les deux portes sont fermées, le joint à charnière assure automatiquement l'étanchéité entre les deux portes.

A. Joint à charnière

Utilisation des commandes

Votre modèle peut composer des commandes électroniques, à cadran ou numériques.

IMPORTANT :

■ Attendre 24 heures que le réfrigerateur se refroidisse avant de placer des alimentés dans le réfrigerateur. Si vous ajoutez des alimentés avant que le réfrigerateur ait complètement refroidi, vos alimentés peuvent être abimés.

REMARQUE: Tourner les commandes du réfrigerateur et du congélateur à un réglage plus élevé (plus froid) que le réglage recommendé ne refroidira pas les compartments plus vite.

• Les réglages recommendés devraient convenir à un usage domestique normal. Les commandes sont régliées correctement lorsque le lait ou le jus est aussi froid que vous l'aimez et lorsque la crème glacée est ferme.
  Si la température est trop élevé ou trop BASSE dans les compartments de réfrigération ou de condégation, vérifier d'abord les ouvertures d'aération pour s'assurer qu'elles ne sont pas bloquées avant d'ajuster les commandes.

Commandes électroniques et à cadran

Pour votre commodité, les commandes de température sont prérgliées à l'usine. Lors de l'installation initiale du réfrigerateur, s'assurer que les commandes sont encore prérgliées aux points de réglage recommends tel qu'illustré.

Style 1

Désactivation/activation du réfrigérateur :

Style 1 - Appuyer sur la touche du signe moins du congelateur vers le bas jusqu'à ce qu'un tiret (-) apparaisse sur l'afficheur du réfrigérateur et du congelateur. Aucun compartment ne refroidira.
Style 2 - Appuyer sur la touche à flèche du congelateur vers le bas jusqu'à ce qu'un titre (-) apparaisse sur l'afficheur du réfrigerateur et du congelateur. Aucun compartment ne refroidira.
Style 3 - Tourner la commande du congelateur à la position OFF (arrêt). Aucun des compartments ne refroidira lorsque le congelateur est régle sur OFF.

Humidity Control (contrôle de l'humidité) (sur certains modèles)

La caractéristique Humidity Control déclenché la mise en marche d'un élément chauffant, qui aide à réduire l'humidité sur le joint de charnière de la porte. Utiliser dans des environnementés humides ou en cas d'humidité sur le joint de charnière de la porte. Le réfrigerateur consomme plus d'énergie lors de l'activation de cette caractéristique.

Appuyer sur la touche Humidity Control lorsque l'environnement est chaud et plus humide, ou si vous notez de l'humidité sur le joint de charnière de la porte.
- Placer la commande sur OFF pour economiser de l'énergie lorsque l'environnement est moins humide.

Ajustement des réglages de commande

S'il est nécessaire d'ajuster la température dans le compartment de réfrigeration ou de congélation, utiliser les réglages indiqués dans le tableau ci-dessous comme guide.

Pour ajuster la température:

Style 1 - Appuyer sur les touches à flèches vers le haut ou vers le bas.

Style 2 - Appuyer sur les touches avec signe plus ou moins.

Style 3 - Tourner le cadran.

Ne pas ajuster les commandes de plus d'un cran à la fois, sauf lors de la mise en marche du réfrigerateur. Attendre 24 heures entre les ajustements pour que la température puisse se stabiliser.

RéFRIGERATEUR trop tiège/Tourner le réglage duRéFRIGERATEUR au chiffre plus élevé suivant
CONGÉLATEUR trop tiège/trop peu de glaçons	Tourner le réglage du CONGÉLATEUR au chiffre plus élevé suivant
RéFRIGERATEUR trop froid Tourner le réglage duRéFRIGERATEUR au chiffre plus bas suivant
CONGÉLATEUR trop froid Tourner le réglage duCONGÉLATEUR au chiffre plus bas suivant

Commandes numériques

Pour votre commodité, les commandes de température sont prérgélées à l'usine. Lors de l'installation initiale du réfrigerateur, s'assurer que les commandes sont encore aux réglages initiaux tel qu'illustré.

Réglages initiaux

IMPORTANT : Lorsque l'appareil est sous tension, l'afficheur de température indique la température régée du compartment.

Désactivation/activation du réfrigérateur :

Appuyer à plusieurs reprises sur la touche (+) du congelateur et du réfrigerateur jusqu'à l' apparition de "OFF" (arrêt) sur les affichages. Le réfrigerateur s'arrête au bout de quelques secondes. Aucun compartment ne refroidira.
Appuyer sur la touche (-) du réfrigerateur et du conGPLateur pourmettrele réfrigerateur en marche.

Ajustement des réglages de commande numérique

La commande du RÉFRIGERATEUR règle la température du compartment de réfrigeration. La commande du CONGÉLATEUR règle la température du compartment de congélation.

S'il est nécessaire d'ajuster la température dans le compartment de réfrigeration ou de congélation, utiliser les réglages indiqués dans le tableau suivant comme guide.

Pour ajuster les points de réglage de température :

Lorsqu'on appuie une première fois sur la touche (+) ou (-), le point de réglage actuel de la température s'affiche.

Appuyer sur les touches (+) ou (-) jusqu'à l'affichage du point de réglage désire de la température.

REMARQUE: Ne pas ajuster les commandes de température de plus d'un cran à la fois, sauf lors de la mise en marche initiale du réfrigerateur. Attendre 24 heures entre les ajustements pour que la température puisse se stabiliser.

CONDITION/RAISON:AJUSTEMENT

RéFRIGÉRATEUR trop tiège RÉFRIGÉRATEUR
	Tournier la commande de température à 1° supérieur
CONGÉLATEUR trop tiège/trop peu de glacions	CONGÉLATEUR Tournier la commande de température à 1° supérieur
RéFRIGÉRATEUR trop froid RÉFRIGÉRATEUR
	Tournier la commande de température à 1° inférieur
CONGÉLATEUR trop froid CONGÉLATEUR
	Tournier la commande de température à 1° inférieur

Autres caractéristiques du centre de commande numérique

Fast Cool (refroidissement rapide)

La caractéristique Fast Cool est utile lors de périodes d'utilisation intense du réfrigérateur, de l'addition d'un grand nombre d'aliments ou de l'élevation-temporaire de la température de la piece.

• Appuyer sur la touche Fast Cool pour régler le congelateur et le réfrigerateur aux réglages de température les plus bas. Appuyer à nouveau sur la touche Fast Cool pour revenir au point de réglage normal du réfrigerateur.

REMARQUE: La caractéristique Fast Cool s'eteindra automatiquement au bout de 12 heures environ.

Fast Ice (glaçons rapides)

La caractéristique Fast Ice augmente la production de glaçons, ce qui est utile en période d'utilisation intense de glaçons.

■ Appuyer sur la touche Fast Ice pour régler le conGPLateur au réglage de température le plus bas. Appuyer à nouveau sur la touche Fast Ice pour revenir au point de réglage normal du conGPLateur.

REMARQUE : Lorsque Fast Ice est activé, les touches (+) et (-) de la commande du congélateur ne fonctionnent pas. La caractéristique Fast Ice s'eteindra automatiquement au bout de 24 heures environ.

Temp Alarm (alarme de dépassement de température)

La caractéristique Temp Alarm (alarme de dépassement de température) fournit des renseignements sur la température en cas de panne de courant.

Panne de courant: Au cours d'une panne de courant, si les températures dans les compartments de réfrigération et de congestion excédent les températures de fonctionnement normales, la plus haute temperature atteinte sera affichée.

Pour activer cette caractéristique, appuyer sur la touche Temp Alarm jusqu'à ce que le témoin lumineux s'allume. Pour désactiver cette caractéristique, appuyer sur Temp Alarm pendant 3 secondes jusqu'à ce que le témoin lumineux s'éteigne.

Alarme de dépassement de température: Un signal d'alarme sera émis à plusieurs reprises si les températures dans les comportiments de réfrigération ou de congélation excédent les températures de fonctionnement normales pendant une heures ou plus.

L'affichage indique alternatively les températures actuelles et les températures les plus élevées atteintes dans les compartments.

Appuyer une fois sur la touche Temp Alarm pour arreter le signal sonore et l'alternance d'affichage des températures. Le témoin Temp Alarm continue de clignoter jusqu'à ce que le réfrigerateur revienne à la température régée.

Door Alarm (avertisseur de la porte)

La caractéristique Door Alarm fait retentir une sonnerie toutes les quelques secondes lorsque la porte du réfrigerateur a été laissée ouverte continulement pendant 5 minutes. La sonnerie retentira jusqu'à ce que la porte soit fermée ou que la caractéristique Door Alarm soit désactivée.

Appuyer sur la touche Door Alarm pour activer ou désactiver cette caractéristique. Le témoin lumineux est allumé lorsque la caractéristique Door Alarm est activée.

Reset Filter (réinitialisation du filtré)

La commande Reset Filter permet de réactiver la fonction de suivi du statut du filtré à eau à chaque fois que vous remplacez le filtré. Voir "Système de filtration de l'eau".

Appuyer sur la touche Reset Filter pendant 3 secondes, jusqu'à ce que le témoin lumineux Order (commander) ou Replace (replacer) s'éteigne.

Order Replace

Reset Filter

Preférences de l'utilisateur avec la commande numérique

Le centre de commande vous permet de régler les préférences de l'utilisateur si désire.

Super froid (CC)

Cette préférence permet d'améliorer la commande du flux de l'air et de la température. Pour économiser de l'énergie, désactiver cette caractéristique en appuyant sur OFF (arrêt).

Affichage de la température (F_C)

Cette préférence vous permet de modifier l'affichage de la température.

F - Température en degrés Fahrenheit

C - Température en degrés Celsius

Alarme (AL)

Cette préférence vous permet de désactiver le son de toutes les alarmes.

ON (marche) - Le son de l'alarme sera audible.

OFF (arrêt) – Le son de l'alarme ne sera pas audible.

Selection automatique du niveau d'éclairage (LL)

Cette préférence vous permet d'ajuster l'éclairage du distributeur du plus faible au plus élevé (réglages de 1 à 9).

REMARQUE: La caractéristique d'éclairage automatique sur le centre de commande doit être selectionnée pour activer cette préférence.

Mode Sabbat (SAB)

ON - Tous les éclairages du centre de commande, les éclairages interieurs et les signaux d'alarme sont désactivés.

OFF - Tous les éclairages du centre de commande, les éclairages interieurs et les signaux d'alarme sont actifs.

REMARQUE: Appuyer sur la touche d'alarme de la porte pendant trois secondes pour rallumer tous les éclairages.

Pour acceder au menu des préférences de l'utilisateur :

1. Appuyer sur la touche Door Alarm (alarme de la porte) pendant 3 secondes. Le nom de la préférence apparait sur l'affichage du congélateur et le statut de la préférence (F/C) ou (ON/OFF) apparait sur l'affichage du réfrigerateur.

2. Utiliser les touches (+) ou (-) du congélateur pour faire défiler les noms de préférence. Lorsque le nom de la préférence désirée s'affiche, appuyer sur les touches (+) ou (-) du réfrigerateur pour modifier le statut de la préférence.

3. Enregister les préférences en appuyant sur la touche Door Alarm pendant 3 secondes ou en fermant la porte du compartment de réfrigération.

Réglage de l'humidité dans le bac à légumes

On peut contrôler le degré d'humidité dans le bac à légumes étanche. Selon le modele, on peut appliquer les réglages suivants : FRUIT (fruits) et VEGETABLES (légumes) ou LOW (faible) et HIGH (élevé).

FRUIT (fruits) / LOW (bas) [ouvert] pour une(Meilleure) conservation des fruits et legumes a peaux.

VEGETABLES (légumes) / HIGH (élevé) [fermé] pour une miseilleure conservation des légumes à feuilles frais.

Machine à glaçons

(sur certains modèles)

Mise en marche/arret de la machine à glaçons

Pourmettre lamachinea glacons en MARCHEC,il suffit d'abaisser lebras de commande enbroche.

Pour ARRÊTER manuellement la machine à glaçons, soulever le bras de commande en broche à la position OFF (élevée) et attendre le cliç.

REMARQUE: Voiture machine à glaçons a un arrêt automatique.
Au fur et à mesure de la fabrication de la glace, les glaçons replissant le bac d'entreposage de glaçons. Les glaçons souilvent le bras de commande en broche à la position OFF (elevée). Ne pas forcer le bras de commande en broche vers le haut ou vers le bas.

Taux de production des glaçons

La machine à glaçons devrait produit une quantité de glaçons complète environ toutes les 3 heures.
Pour augmenter la production de glaçons, diminuer la température du congelateur et du réfrigerateur. Voir "Utilisation des commandes". Attendre 24 heures entre les ajustements.

A noter

Accorder 24 heures pour produit la première quantité de glaçons. Jeter les trois premières quantités de glaçons produits.
La qualite de vos glacons depend de la qualite de I'eau fournie a voyage machine a glacons. Eviter de brancher la machine a glacons a un approvisionnement d'eau adoucie. Les produits chimiques adouciseurs d'eau (teils que le sel) peuvent endommager des pieces de la machine a glacons et causer une pietre qualite des glacons. Si une alimentation d'eau adoucie ne peut pas etre evitee, s assurer que I'adouciseur d'eau fonctionne bien et qu'il est bien entretenu.
- Ne pas gérer quoi que ce soit sur le dessus de la machine à glaçons ou dans le bac à glaçons.

Distributeur d'eau

(sur certains modèles)

IMPORTANT :

• Àprous avoir connecté le réfrigérateur à une source d'alimentation en eau, vidanger le système d'eau. Appuyer sur le bouton du distributeur pendant 5 secondes, puis le relâcher pendant 5 secondes. Répéter l'opération jusqu'à ce que l'eau commence à couler. Une fois que l'eau commences à couler, répéter l'opération (appui sur le bouton du distributeur pendant 5 secondes puis relâchement pendant 5 secondes) pendant 2 minutes supplémentaires. Ceci permettra d'évacuer l'air du filtré et du système de distribution d'eau. Une vidange supplémentaire peut être nécessaire dans certains domiciles. Pendant l'évacuation de l'air du système, de l'eau peut giclcer du distributeur.

REMARQUE: ÀpRES cinq minutes de distribution d'eau continue, le distributeur cesserà la distribution afin d'éviter une inondation. Pour poursuivre la distribution, appuyer de nouveau sur le bouton du distributeur.

Accorder 24 heures pour que le réfrigerateur se refroidisse et rafraîchisse l'eau. Puiser une quantité suffisante d'eau chaque semaine pour maintainir un approvisionnement frais.

Distribution d'eau

1. Tenir un réseau sous le distributeur tout en appuyant sur le bouton.
2. Relâcher le bouton pour arrêté la distribution.

Système de filtration de l'eau

Le filtré à eau se situe dans le coin supérieur droit du compartment de réfrigération.

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peutContainir des kystes filtrables.

Témoins lumineux de l'etat du filtré à eau

Les témoins lumineux de l'etat du filtré à eau vous aideront à savoir quand changer le filtré à eau. Lorsque le témoin jaune (Order/commander) est allumé, il est pratiquement temps de changer le filtré à eau. Lorsque le témoin rouge (Replace/ replacer) est allumé, un nouveau filtré à eau doit être installé. Il est recommendé de replacer le filtré à eau au moins tous les 6 mois OU plus tôt si le débit d'eau à votre distributeur ou à la machine à glaçons diminué de façon marquée.

Après avoir remplaced le filtré à eau, appuyer pendant trois secondes sur la touche Reset Filter (réinitialisation du filtré) ou Filter Reset (selon votre méthode). Les témoins lumineux Order (commander) et Replace (replacer) clignotent et s'éteignent ensuite lorsque le système est réinitialisé. Voir "Utilisation des commandes".

Remplacement du filtré à eau

Pour acheter un filtre à eau de rechange, modèle UKF8001AXX-750,contactez voserevendeur ou composez le 1-877-232-6771 (E.-U.) ou le 1-800-807-6777 (Canada).

IMPORTANT: L'air emprisonné dans le système d'eau peut provoquer une expulsion de l'eau et du filtré. Toujours faire couler l'eau pendant 2 minutes avant desteroler le filtré ou le dispositif de décharge bleu.

1. Tourner le filtré dans le sens antihoraire pour le retarder.
2. Retirer l'étiquette de scellement du filtré de rechange et insérer le filtré dans le compartment du filtré.
3. Tourner le filtré dans le sens hora jusqu'à la butée.
   Emboiter le couvercle du filtré pour fermer.

REMARQUE: Le distributeur peut être utilisé sans installer de filtré à eau. L'eau ne sera pas filtrée. Si cette option est可以选择, remplaçer le filtré par un dispositif de décharge bleu.

ENTRETIEN DU RÉFRIGÉRATEUR

Nettoyage

AVERAGEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflamnable.

Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.

Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutfois, nettoyer les deux sections au moins une fois par mois pour empêcher une accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT :

• Comme l'air circule entre les deux sections, toutes les odeurs formées dans une section seront transférées à l'autre. Vous devez nettoyer à fond les deux sections pour éliminer les odeurs. Pour empêcher le transfert d'odeurs et l'asschéement des alimentents, envelopper ou recouvrir hermétiquement les alimentents.
  Pour les modèles en acier inoxydable, l'acier inoxydable est résistant à la corrosion et non anti-corrosion. Afin d'éviter l'oxydation de l'acier inoxydable, veiller à ce que les surfaces restent propres en suivant les instructions de nettoyage suivantes.

Pour nettoyer le réfrigérateur :

REMARQUE: Ne pas utiliser de nettoyants abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, eaux de Javel ou nettoyants contenant du petrole sur les surfaces extérieures (portes et caisse), pièces en plastique, les garnitures intérieures, garnitures de portes ou joints. Ne pas utiliser d'essue-tout, tampons à récurer ou autre outil de nettoyage abrasif.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Laver à la main, rincer et sécher les pieces amovibles et les surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiège.
3. Nettoyer les surfaces extérieures.

Métal peint : Laver les parties métalliques extérieures à l'aide d'un chiffon ou d'un éponge doux/douce et propre et d'un détergent doux dans de l'eau tiège. Rincer les surfaces avec une eau propre et tiège et secher immediatement afin d'éviter d'eventuelles taches laissées par l'eau.

Acier inoxydable: Laver les surfaces en acier inoxydable à l'aide d'un chiffon ou d'une éponge doux/douce et propre et d'un détergent doux dans de l'eau tiède. Rincer les surfaces avec une eau propre et tiède et secher immediatement afin d'éviter d'eventuelles taches laissées par l'eau.

REMARQUE : Lors du nettoyage de l'acier inoxydable, toujours frotter dans le sens du grain afin d'éviter des égratignures.

1. Nettoyer régulierement les serpentins du condenseur. Il se peut que les serpentins aient besoin d'être nettoyés aussi souvent qu'à tous les deux mois. Ce nettoyage pourrait aider à economiser de l'énergie.

2. Éloigner le réfrigérateur du mur. Voir la section "Déballage du réfrigérateur".
   Nettoyer à l'aspirateur les serpentins lorsqu'ils sont sales ou poussiereux.
   ■ Remetre le réfrigérateur en position. S'assurer qu'il y a un espace d'au moins 1" (2,5 cm) entre l'arrête de la caisse et le mur.
   Vérifier l'aplomb du réfrigérateur.

3. Brancher le réfrigérateur ou reconnectcer la source de courant électrique.

Remplacement de l'ampoule déclairage

REMARQUE: Toutes les lampes pour apparèils menagers ne sont pas compatibles avec ce réfrigerateur. Veiller à replacer la lampe par une lampe pour apparèil menager de même taille/ forme/puissance (pas plus de 40 W).

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Oter le protège-ampoule, si nécessaire.

Modèles avec tiroir de congélation

• Sommet du compartment de réfrigeration - Faire glisser le protège-ampoule vers l'arrière du compartment pour le libérer de l'ensemble d'éclairage.
• Sommet du compartment de congélation - Le protège-ampoule s'ouvre par l'arrière. Appuyer fermement sur les encoches à l'arrière du protège-ampoule et tirer vers le bas.

REMARQUE: Il sera peut-être nécessaire de démonter la tablette ou le panier supérieur du conGPLateur pour acceder à l'ensemble d'éclairage.

Modèles de comportiments de congélation avec porte

• Sommet du compartment de réfrigeration - Faire glisser le protège-ampoule vers l'arrière du compartment pour le libérer de l'ensemble d'éclairage.
• Sommet du compartment de congélation - Appliquer une pression et tirer l'arrière du protège-ampoule vers soi pour libérer les onglets, puis tirer vers le bas.

1. Remplacer la ou les ampoule(s) grillée(s) avec une ampoule électrique pour apparéil menager de pas plus de 40 watts.
2. Réinstaller le protège-ampoule.

Modèlessavec tiroir decongélation

■ Sommet du compartment de réfrigeration - Insérer les anglets du protège-ampoule dans les trous appropriés de chaque côté de l'ensemble d'éclairage. Faire glisser le protège-ampoule vers l'avant de l'unité jusqu'à ce qu'il se verrouille en place.

REMARQUE: Pour éviter d'endommager le protège-ampoule, ne pas forcer au-delà du point de verrouillage.

• Sommet du compartment de congélation - Insérer les onglets avant du protège-ampoule dans la doublure et emboiter la partie arrêté du protège-ampoule sur l'ensemble d'éclairage.

Modèle de comportements de congélation avec porte

■ Sommet du compartment de réfrigeration - Insérer les ontglets du protège-ampoule dans les trous appropriés de chaque côté de l'ensemble d'éclairage. Faire glisser le protège-ampoule vers l'avant de l'unité jusqu'à ce qu'il se verrouille en place.

REMARQUE: Pour éviter d'endommager le protège-ampoule, ne pas forcer au-delà du point de verrouillage.

• Sommet du compartment de congélation - Insérer les onglets avant du protège-ampoule dans la doublure et emboiter la partie arrêté du protège-ampoule sur l'ensemble d'éclairage.

• Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

DéPANNAGE

Essayer d'abord les solutions suggerées ici ou visiter notre site Internet et la FAQ (foire aux questions) pour éviter le coût d'un appel de service.

Aux E.-U, www.maytag.com Au Canada, www.maytag.ca

Fonctionnement du réfrigérateur

Le réfrigerateur ne fonctionne pas

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

Le cordon d'alimentation électrique est-il débranché? Brancher sur une prise à 3 alveoles reliée à la terre.
La prise électrique fonctionne-t-elle? Brancher une lampe pour voir si la prise fonctionne.
■ Un fusible est-il grillé ou un disjoncteur s'est-il déclenché? Remplacer le fusible ou réarmer le disjoncteur. Si le problème persiste, appeler un électricien.
- Les commandes sont-elles sur ON (marche)? S'assurer que les commandes du réfrigerateur sont sur ON (marche). Voir "Utilisation de la(des) commande(s)".
S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le réfrigerateur se refroidisse complètement.

REMARQUE: Mettre les commandes de la température sur la position la plus froide ne refroidira:aucun des compartments plus rapidement.

Le moteur semble trop tourner

Il se peut que votre nouveau réfrigerateur fonctionne plus longtemps que l'ancien grâce à son compréseur à haute efficacité et ses ventilateurs. L'appareil peut fonctionner plus longtemps encore si la température de la pierce est chaude, si une importante quantité de nourriture y est ajoutée, si les portes sont fréquement ouvertes ou si elles ont été laissées ouvertes.

Le réfrigerateur semble bruyant

Le bruit des réfrigerateurs a été réduit au cours des années. Du fait de cette réduction, il est possible d'entendre des bruits intermittents venant de votre nouveau réfrigerateur qui n'avait pas été décelés avec votre ancien réseau. Voici une liste dessons normaux arrivagnés d'explications.

■ Bourdonnement - entendu lorsque le robinet d'arrivée d'eau s'ouvre pour replir la machine à glaçons
■ Pulsation - les ventilateurs/le compresseur se reglent afin d'optimiser la performance
Sifflement/cliquetis - écoulement de liquide réfrigerant, mouvement des conduites d'eau ou d'objets posés sur le dessus du réfrigerateur
Grésillement/gargouillagement - de l'eau tombe sur l'élement de chauffage durant le programme de dégivrage
Bruit d'éclatement - contraction/expansion des parois internes, particulièrement lors du refroidissement initial
Bruit d'écoulement d'eau - peut être entendu lorsque la glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage
Grincement/craquement - se produit lorsque la glace est ejectee du moule à glaçons.

Les portes ne ferment pas complètement

La porte est-elle bloquée en position ouverte? Déplacer les emballages d'aliments pour libérer la porte.
- Un compartment ou une tablette bloque-t-il/elle le passage? Replacer le compartment ou la tablette en position correcte.

Les portes sont difficiles à ouvrir

AVERAGEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflamnable.

Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.

■ Les joints d'étanchéité sont-ils sales ou collants?

Nettoyer les joints et les surfaces de contact au savon doux et à l'eau tiède. Rincer et sécher avec un linge doux.

Température et humidité

La température est trop élevé

S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le refrigerateur se refroidisse complètement.
La/Les porte(s) est/sont-elle(s) fréquèment ouverte(s) ou laissée(s) ouverte(s)? Ceci permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées.
Une importante quantité d'aliments a-t-elle estajoutée? Accorder quelques heures pour que le refrigerateur revienne à sa température normale.
- Les réglages sont-ils corrects pour les conditions existantes? Ajuster les commandes un cran plus froid. Vérifier la température au bout de 24 heures. Voir "Utilisation de la(des) commande(s)".

Il y a une accumulation d'humidité à l'intérieur

REMARQUE: Une certaine accumulation d'humidite est normale.

La pièce est-elle humide? Ceci contribue à l'accumulation de l'humidité.
La/Les porte(s) est/sont-elle(s) fréquement ouverte(s) ou laissée(s) ouverte(s)? Ceci permet à l'air humide de pénétrer dans le réfrigerateur. Minimiser les ouvertures de porte et garder les portes complètement fermées.

Glaçons et eau

La machine à glaçons ne produit pas ou pas suffisamment de glaçons

Le réfrigerateur est-il connecté à l'alimentation en eau et le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigerateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.
La canalisation de la source d'eau du domicile comporte-t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau.
La machine à gaçons est-elle allumée? S'assurer que le bras de commande en broche ou l'interrupteur (selon le modele) est en position ON (marche).
S'agit-il d'une nouvelle installation? Attendre 24 heures après l'installation pour le commencement de la production de glaçons. Attendre 72 heures pour la production complète de glaçons.
La portedu congélateur est-elle complètement fermée? Bienfermer la portedu compartment de congélation. Si la portedu compartment de congélation ne ferme pas complètement,voir“Les portes ne ferment pas complètement"précedemment dans cette section.
- Une grande quantité de glaçons vient-elle d'être enlevée? Attende 24 heures pour que la machine à glaçons produit plus de glaçons.
- Un glaçon est-il coincé dans le bras éjecteur? Enlever le glaçon du bras éjecteur avec un ustensile en plastique.
- Un filtré à eau est-il installé sur le réfrigerateur? Enlever le filtré et faire fonctionner la machine à gaçons. Si le volume de glace augmente, le filtré est probablement obstrué ou mal installé. Remplacer le filtré ou le réinstaller correctement.
- Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir "Spcifications de l'alimentation en eau".

Les glaçons sont creux ou petits

REMARQUE : Cela indique une faible pression de l'eau.

La valve de la canalisation d'eau est-elle complètement ouverte? Ouvrir la valve d'eau complètement.
La canalisation de la source d'eau du domicile comporte-t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau.
- Un filtré à eau est-il installé sur le réfrigerateur? Enlever le filtré et faire fonctionner la machine à glaçons. Si la qualité des glaçons augmente, le filtré est probablement obstrué ou mal installé. Remplacer le filtré ou le réinstaller correctement.
- Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir "Spcifications de l'alimentation en eau".
- Reste-t-il des questions concernant la pression de l'eau? Appeler un plombier agree et qualifié.

Mauvais goût, odeur ou couleur grise des glaçons

• Les raccords de plomberie sont-ils neufs? Des raccords de plomberie neufs peuvent cause une décoloration et un mauvais goût des glaçons.
• Les glaçons ont-ils été gardés trop longtemps? Jeter les glaçons. Laver le compartment à glaçons. Accorder 24 heures pour la fabrication de nouveaux glaçons.
  Y a-t-il un transfert d'odeurs de nourriture? Utiliser des emballages etanches à l'air et à l'humidité pour conserver les aliments.
  L'eau contient-elle des mineraux (teils que le soufre)? L'installation d'un filtré peut être requise afin d'enlever les mineraux.
  Un filtré à eau est-il installé sur le réfrigerateur? Une décoloration grise ou fonçée de la glace indique que le système de filtration de l'eau a besoin d'un rincage additionnel. Rincer le système de filtration d'eau avant d'utiliser un nouveau filtré. Remplacer le filtré à eau à la date indiquée. Voir "Système de filtration de l'eau".

Le distributeur d'eau ne fonctionne pas correctement

Le réfrigerateur est-il connecté à l'alimentation en eau et le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigerateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.
La canalisation de la source d'eau du domicile comporte-t-elle une déformation? Redresser la canalisation d'eau.
S'agit-il d'une nouvelle installation? Rincer et replir le système de distribution d'eau. Voir "Distributeur d'eau".
La pression de I'eau est-elle inférieure a 35 Ib/ p o^2 (241 kPa)? La pression de I'eau du domicile détermine l'écoulement d'eau du distributeur. Voir "Spcifications de I'alimentation en eau".

• Un filtré à eau est-il installé sur le réfrigerateur? Enlever le filtré et faire fonctionner le distributeur. Si l'écoulement d'eau augmente, le filtré est probablement obstrué ou mal installé. Remplacer le filtré ou le réinstaller correctement.
  La portedu réfrigérateur est-elle bien fermée? Bien fermer la porte. Si elle ne ferme pas complètement, voir "Les portes ne ferment pas complètement" precedemment dans cette section.
• Les portes ont-elles eté récemment enlevées? S'assurer que l'assemblage cable/tuyau du distributeur d'eau a été correctement reconnectné. Voir "Porte(s) et tiroir du réfrigerateur".
• Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir "Spcifications de l'alimentation en eau".

L'eau coule du système de distribution

REMARQUE: Il est normal de constater une ou deux gouttes d'eau après la distribution d'eau.

Le verre n'a pas ete Maintenu sous le distributeur assez longtemps? Maintenir le verre sous le distributeur 2 a 3 secondes après avoir relaché le levier du distributeur.
S'agit-il d'une nouvelle installation? Rincer le système de distribution d'eau. Voir "Distributeur d'eau".
Le filtré à eau a-t-il été récemment changé? Rincer le système de distribution d'eau. Voir "Distributeur d'eau".
Trouve-t-on de l'eau sur le sol pres de la grille de la base? S'assurer que les connexions du tuyau du distributeur d'eau sont complètement serrées. Voir "Porte(s) et tiroir du réfrigerateur".

L'eau du distributeur est tiède

REMARQUE: L'eau du distributeur est seulement réfrigérée à 50^ (10^) .

S'agit-il d'une nouvelle installation? Attende 24 heures après l'installation pour que l'alimentation d'eau refroidisse complètement.
- Une grande quantité d'eau a-t-elle récemment été distribuée? Attendre 24 heures pour que l'alimentation d'eau refroidisse complètement.
N'a-t-on pas récemment distribué de l'eau? Le premier verre d'eau peut ne pas être froid. Jeter le premier verre d'eau.
Le réfrigerateur est-il branché à l'arrivée d'eau froide? S'assurer que le réfrigerateur est branché à l'arrivée d'eau froide. Voir "Spcifications de I'alimentation en eau".

FEUILLES DE DONNÉES SUR LE PRODUIT

Système de filtration d'eau interieur Modèle UKF8001AXX-750 /Capacité : 750 gallons (2839 litres)

Système testé et certifié par NSF International en vertu de la norme NSF/ANSI 42 (réduction du goût et de l'odeur du chlor, et particules (classe I*)); et en vertu de la norme NSF/ANSI 53 (réduction de plomb, mercure, atrazine, benzène, p-dichlorobenzene, carbofuran, toxaphène, kystes, turbidité, amiente, et lindane).

Ce produit a ete teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enumerees ci-dessous. La concentration des substances induees dans I'eau entran dans le systeme a ete reduite a une concentration moindre ou egea a la limite permissible pour I'eau qui quitte le système, tel que specifie dans les normes NSF/ANSI 42 et 53.

Réd. de substances Effets esthétiques	Critères de réduction NFS	Affluent moyen Concentration dans l'eau à traiter		Effluent maximal	Effluent moyen	% de réd. minimale	% de réd. moyenne
Gout/odeur de chlore Particules (classe I*)	réduction de 50 % réduction de 85 %	1,88 mg/L5 700 000 #/mL	2,0 mg/L ± 10 %Au moins 10 000particules/mL	0,06 mg/L69 000 #/mL**	0,05 mg/L30,583 #/mL	96,8498,94	>97,2699,52
Réduction de contaminant	Critères de réduction NFS	Affluent moyen Concentration dans l'eau à traiter		Effluent maximal	Effluent moyen	% de réd. minimale	% de réd. moyenne
Plomb : à pH 6,5Plomb : à pH 8,5	0,010 mg/L0,010 mg/L	0,153 mg/L†0,150 mg/L*	0,15 mg/L ± 10 %0,15 mg/L ± 10 %	< 0,001mg/L< 0,001mg/L	< 0,001mg/L< 0,001mg/L	>99,29 %>99,29 %	>99,35 %>99,33 %
Mercure : à pH 6,5Mercure : à pH 8,5	0,002 mg/L0,002 mg/L	0,006 mg/L0,006 mg/L	0,006 mg/L ± 10 %0,006 mg/L ± 10 %	0,0005 mg/L0,0015 mg/L	0,0003 mg/L0,0008 mg/L	90,9175,93	95,7086,22
Benzène	0,005 mg/L	0,014 mg/L	0,015 mg/L ± 10 %	0,0011 mg/L	0,0006 mg/L	92,14 %	95,71 %
p-dichlorobenzène	0,075 mg/L 0,208 mg/L 0,225 mg/L ± 10 % < 0,0005 mg/L 99,74 % 99,76 %
Carbofuran	0,04 mg/L	0,081 mg/L	0,08 mg/L ± 10 %	< 0,001mg/L	< 0,001mg/L	98,46 %	98,74 %
Toxaphène	0,003 mg/L	0,015 mg/L	0,015 ± 10 %	< 0,001mg/L	< 0,001mg/L	91,67 %	92,97 %
Atrazine	0,003 mg/L	0,009 mg/L	0,009 mg/L ± 10 %	< 0,002 mg/L	< 0,002 mg/L	75,31 %	76,99 %
Amiate	99 %	155 MF/L	107 à 10# fibres/L†	<1 MF/L	<1 MF/L	>99,99 % >99,99 %
Kystest†Turbidité	>99,95 %0,5 NTU	166 500 #/L10,7 NTU	50 000/L min.11 ± 1 NTU	<1 #/L†0,49 NTU	<1 #/L†0,31 NTU	>99,9995,2	>99,9997,09
Lindane	0,0002 mg/L	0,002 mg/L	0,002 ± 10 %	< 0,0001mg/L	0,000 mg/L	96,50 %	98,72 %

Parametres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,78 gpm (1,9 Lpm). Pression = 60 lb/ po^2 (413,7 kPa). Température = 68°F à 71,6°F (20°C à 22°C).
Il est essentiel que les exigences de fonctionnement, d'entretien et de remplacement de filtré soient respectées pour que ce produit donne le rendement annoncé.
Le filtré à eau jetable devrait être remplaced au moins tous les 6 mois.
Le système de contrôle du filtrte mesure la quantité d'eau qui passée par le filtrte et vous alerte lorsqu'il faut remplaner le filtrte. Lorsque 90 % de la vie estimée du filtrte sont utilisés, le témoin jaune (Order/commander) s'allume. Lorsque 100 % de la vie estimée du filtrte sont utilisés, le témoin rouge (Replace/remplacer) s'allume et il est recommendé de remplaner le filtrte. Pour les modèles sans témoin lumineux de l'etat du filtrte, remplaner le filtrte tous les 6 mois. Utiliser un filtrte de remplacement UKF8001AXX-750. Prix suggéré au détaill en 2008 de 44,99 US/49,95CAN. Les prix sont sujets à des changements sans préavis.
Le produit ne doit être utilisé que pour l'eau froide.
- Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peut contenir des kystes filtrables.

Classe I - taille des particules : > 0,5 à <1 μm
*Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).
+ Ces contaminants ne sont pas nécessairement prsent dans toute approvisionnement d'eau. Le rendement peut varier selon les conditions locales de I'eau.
Fibres de longueur supérieure a 10 m
^ Cas de lafiltration de kystes de Cryptosporidium parvum

NSF est une marque déposée de NSF International.

GARANTIE DE GROS APPAREIL MÉNAGER MAYTAG

GARANTIE LIMITEE

Pendant un an à compter de la date d'achat, lorsque ce gros apparéil menager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Maytag, marque de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées "Maytag") paiera pour les pieces spécifiées par l'usine et la main-d'oeuvre pour corriger les vices de matérielux ou de fabrication qui existaient déjà lorsque ce gros apparéil menager a été acheté. Le service doit être fourni par une commande de service désignée par Maytag. LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CIDESSUS. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros apparéil menager est utilisé dans le pays où il a été acheté. Une preuve de la date d'achat d'origine est exigée pour obtenir un service dans le cadre de la presente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La presente garantie limite ne couvre pas :

1. Les pièces de rechange ou la main-d'oeuvre lorsque ce gros apparéil menager est utilisé à des fins autres que l'usage domestique unifamilial normal ou lorsque les instructions d'installation et/ou les instructions de l'opérateur ou de l'utilisateur fournies ne sont pas respectées.
2. Les visites de service pour rectifier l'installation du gros appeareil menager, montrer a l'utiliser comment utiliser le gros appeareil menager, remplaner ou reparer des fusibles du domicile ou rectifier le cablage ou la plomberie du domicile.
3. Les visites de service pour réparer ou remplaner les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces consomptibles ne sont pas couvertes par la garantie.
4. Les dommages imputables à: accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits nonapprovés par Maytag.
5. Les defaults d'apparance, notamment les éraflures, traces de chic, fissures ou tout autre dommage subi par le fini du gros apparéil menager, à moins que ces dommages ne résultat de vices de matérielux ou de fabrication et ne soient signalés à Maytag dans les 30 jours suivant la date d'achat.
6. Toute perte d'aliments ou de medicaments due à une defaillance du réfrigerateur ou du congélateur.
7. Le ramassage et la livraison. Ce gros apparéil menager est concu pour être réparé à domicile.
8. Les réparations aux pieces ou systèmes résultat d'une modification non autorisée faite à l'appareil.
9. Les frais de déplacement et de transport pour le service du produit si vous gross approuil menager est situé dans une région éloignée ou un fournisseur de services d'entretien ou de réparation Maytag autorisé n'est pas disponible.
10. La dépose et la réinstallation de votre gros apparéil menager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies par Maytag.
11. Les pieces de rechange ou la main-d'oeuvre pour les gros apparciels menagers dont les numeros de mode/ede série ont ete enleves, modifiés ou ne peuvent pas etre facilement identifiés.
12. La decoloration ou l'oxydation des surfaces en acier inoxydable ou encore l' apparition de rouille sur ces surfaces.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AutorISEE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée d'une garantie implicite de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifique, et vous peuvent également jour d'autres droits qui peuvent varier d'une juridiction à l'autre.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. MAYTAG N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUIITS OU INDIRECTS. Certains États et certaines provinces ne peuvent pas l'exclusion ou la limitation des dommages fortuits ou indirects, de sorte que ces limitations et exclusions peuvent ne pas être applicables dans cette cas. Cette garantie vous confère des droits juridiques spécifique, et vous pouvez également jour d'autres droits qui peuvent varier d'une juridiction à l'autre.

Si you residez à l'extérieur des 50 États des États-Unis et du Canada, contactez vous marchand Maytag autorisé pour déterminer si une autre garantie s'applique. 6/08

Pour des informations supplémentaires sur le produit, aux É.-U., visitor www.maytag.com. Au Canada, visitor www.maytag.ca.

Si you n'vez pas acces à Internet et que you neccessitez une assistance pendant l'utilisation du produit ou que you souhaitez prendre un rendez-vous, you pouvez contacter Maytag au numero ci-dessous.

Ayez vo rme de mode a disposition. Vou puez twer vos numeros de mode et de srie sur la plaque située sur la paroi inter du compartiment de refrigeration.

Pour assistance ou service aux É.-U., composez le 1-800-688-9900. Au Canada, composez le 1-800-807-6777.

Si vous avez besoin de plus d'assistance, vous pouze écrire à Maytag en soumettant toute question ou problème à l'adresse suivante :

Aux États-Unis :

Maytag Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Au Canada :

Maytag Brand Home Appliances

Centre d'eXépérience à la clientèle

Dans voire correspondance, veuillez indiquer un numero de telephone ou I'on peut vous joindre dans la journee.

Veuillez conserve le manuel de l'utilisateur et le numero de modèle pour referencia ultérieure.

W10208789A

SP PN W10208790A

2008

Tous droits réservés.

Registered trademark Trademark of Maytag Corporation or its related companies
Marque déposée/ TM Marque de commerce de Maytag Corporation ou de ses comptignes associées
Used under license by Maytag Limited in Canada
Emploi sous licence par Maytag Limited au Canada

8/08

Printed in U.S.A.

Imprimé aux E.-U.
