Caractéristiques techniques	Réfrigérateur MAYTAG M1BXXGMYB
Type d'appareil	Réfrigérateur combiné
Capacité totale	Environ 300 litres
Classe énergétique	A++
Dimensions (HxLxP)	180 x 60 x 65 cm
Poids	Environ 75 kg
Nombre de tiroirs	3 tiroirs de congélation
Fonctionnalités spéciales	Contrôle de la température, éclairage LED
Utilisation	Réglage de la température via un panneau de contrôle
Entretien	Dégivrage automatique, nettoyage régulier recommandé
Sécurité	Système de verrouillage de porte
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - M1BXXGMYB MAYTAG

Mon réfrigérateur MAYTAG M1BXXGMYB ne refroidit pas correctement. Que dois-je faire?

Vérifiez que le thermostat est réglé à une température appropriée. Assurez-vous également que les bouches d'aération ne sont pas obstruées et que le réfrigérateur est bien ventilé. Si le problème persiste, vérifiez si le compresseur fonctionne.

J'entends des bruits étranges provenant de mon réfrigérateur. Est-ce normal?

Des bruits peuvent être normaux, comme le fonctionnement du compresseur ou le cycle de dégivrage. Cependant, si vous entendez des bruits de cliquetis ou de grincement, vérifiez que les étagères et les tiroirs sont bien en place et qu'il n'y a pas d'objets coincés.

Comment puis-je dégivrer mon réfrigérateur MAYTAG M1BXXGMYB?

Pour dégivrer, débranchez l'appareil et laissez la porte ouverte. Placez des serviettes au fond pour recueillir l'eau de dégivrage. Ne forcez pas le dégivrage avec des objets pointus, cela pourrait endommager le réfrigérateur.

Les lumières intérieures ne s'allument pas. Que faire?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si l'ampoule est en bon état, vérifiez si le réfrigérateur est correctement branché et si le fusible n'est pas grillé.

Mon réfrigérateur fuit de l'eau. Quelles en sont les causes possibles?

Vérifiez si le bac à égouttement est plein ou obstrué. Assurez-vous également que les joints de porte sont en bon état et qu'aucun aliment n'est coincé dans la porte.

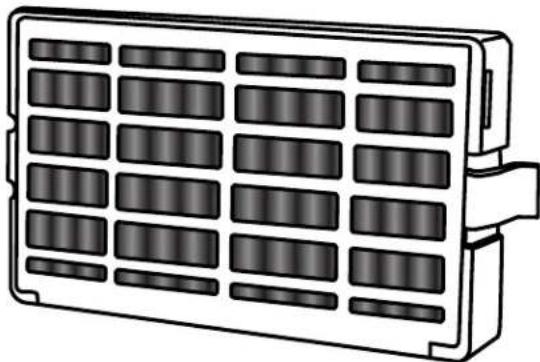

Comment puis-je nettoyer le filtre à air de mon réfrigérateur?

Retirez le filtre à air selon les instructions du manuel d'utilisation, puis lavez-le à l'eau tiède savonneuse. Rincez-le soigneusement et laissez-le sécher avant de le remettre en place.

La température de mon réfrigérateur semble fluctuante. Que dois-je vérifier?

Vérifiez que le réfrigérateur n'est pas trop rempli, ce qui pourrait bloquer la circulation de l'air. Assurez-vous également que les bouches d'aération à l'intérieur ne sont pas obstruées.

Comment régler le thermostat de mon réfrigérateur?

Le thermostat se trouve généralement à l'intérieur du réfrigérateur. Tournez le bouton pour régler la température désirée. Une température idéale se situe entre 2 °C et 4 °C.

MODE D'EMPLOI M1BXXGMYB MAYTAG

Nous vous REMERCIONS d'avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la section DEPANNAGE, veuillez visiter notre site Web www.maytag.com pour des informations supplémentaires. Si vous avez besoin d'assistance, veuillez nous téléphoner au 1-800-688-9900. Au Canada, visitez notre site Web www.maytag.ca ou téléphonez-nous au 1-800-807-6777.

Vous aurez besoin de vos numéros de modèle et de série situés sur la paroi interne du compartiment de réfrigération.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire tous les messages de sécurité et de vous conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Instructions de sécurité importantes

AVERTISSEMENT : Pour réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation du réfrigerateur, prendre quelques précautions fondamentales, y compris les suivantes :

• Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur.
• Ne pas utiliser un câble de rallonge.
• Débrancher la source de courant électrique avant l'entretien.
• Remplacement pièces et panneaux avant de faire la remise en marche.

Enlever les portes de votre dernier réfrigérateur. Utiliser un produit de nettoyage inflammable. Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur. Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur. - Débrancher le réfrigérateur avant l'installation de la machine à glaçons (seulement pour modèles prêts à recevoir une machine à glaçons).

Mise au rebut appropriée de votre vieux réfrigerateur

Risque de suffoquer

Enlever les portes de votre vieux réfrigerateur.

Le non-respect de cette instruction peut causer un décès ou des lésions cérébrales.

IMPORTANT: L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigerateurs jetés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant "quelques jours seulement". Si vous vous débarrasssez de votre vieux réfrigerateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

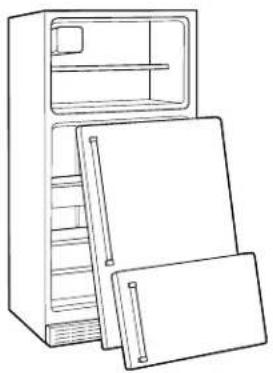

Avant de jeter vos derniers réfrigerateur ou congélateur :

Enlever les portes. Laisser les tablettes en place de sorte que les enfants ne puissent pas y pénétrer facilement.

Renseignements importants à propos de la mise au rebut des fluides réfrigérants :

Mettre le réfrigerateur au rebut conformément à la réglementation fédérale et locale. Les fluides réfrigerants doivent être évacués par un technicien licencié et certifié par l'EPA conformément aux procédures établies.

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Retirer les matériaux d'emballage

IMPORTANT: Ne pas enlever le dispositif de refoulement de l'air en mousse blanche de derrière le panneau de commande sur le plafond du réfrigerateur. Si le dispositif est enlevé, de la glace peut se former en provenance du congélateur et causer la formation de glaçons.

Enlever le ruban adhesif et tout résidu de colle du réfrigerateur avant de le mettre en marche. Frotter une petite quantité de savon liquide à vaisselle sur l'adhésif avec les doigts. Rincer à l'eau tiède et essuyer. - Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre réfrigerateur. Pour plus de renseignements, voir "Sécurité du réfrigerateur".

Déplacement de votre réfrigérateur :

Votre réfrigerateur est lourd. Lors du déplacement de votre réfrigerateur pour le nettoyage ou un entretien ou réparation, veiller à recouvrir le plancher avec du carton ou un panneau de fibres dures pour éviter qu'il ne subisse tout dommage. Toujours tirer le réfrigerateur tout droit lors de son déplacement. Ne pas incliner le réfrigerateur d'un côté ou de l'autre ni le "faire marcher" en essayant de le déplacer car le plancher pourrait être endommagé.

Nettoyage avant l'utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer l'intérieur du réfrigérateur avant de l'utiliser. Voir les instructions de nettoyage dans la section "Entretien du réfrigérateur".

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de l'eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempé est conçu pour éclater en innombrables pièces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Les saisir à deux mains lors de leur dépose afin d'éviter de les faire tomber.

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigerateur.

Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

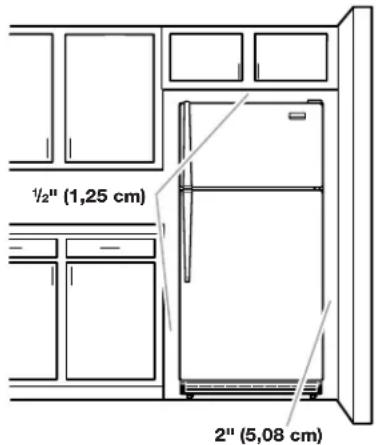

Pour obtenir une aération appropriée pour votre réfrigerateur, laisser un espace de 12 (1,25 cm) de chaque côté et au sommet. Laisser un espace de 1" (2,54 cm) derrière le réfrigerateur. Si votre réfrigerateur compte une machine à glaçons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les raccordements des conduits d'eau. En cas d'installation du réfrigerateur près d'un mur fixe, laisser un minimum de 2" (5,08 cm) du côté de la charnière (certains modèles nécessitant davantage d'espace) pour permettre à la porte de s'ouvrir sans obstruction.

REMARQUE: Ce réfrigerateur est conçu pour être utilisé dans un endroit où la température est comprise entre un minimum de 55°F (13^) et un maximum de 110°F (43^). La plage de température ambiant ideale pour une performance optimale est comprise entre 60°F (15^) et 90°F (32^). Respecter cette plage de température permet aussi de réduire la consommation d'électricité et d'optimiser l'efficacité du refroidissement. Il est recommandé de ne pas installer le réfrigerateur près d'une quelconque source de chaleur, tel un four ou un radiateur.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Avant de placer le réfrigerateur à son emplacement final, il est important de vous assurer d'avoir la connexion électrique appropriée.

Méthode recommandée de mise à la terre

Une source d'alimentation de 115 volts, 60Hz type 15 ou 20 ampères CA seulement, protégée par fusible et ajustement mise à la terre, est nécessaire. Il est recommandé d'utiliser un circuit distinct pour alimenter uniquement votre réfrigerateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l'aide d'un commutateur. Ne pas utiliser un câble de rallonge.

REMARQUE: Avant d'exécuter tout type d'installation, nettoyage ou remplacement d'une ampoule d'éclairage, tourner la commande (réglage du thermostat, du réfrigerateur ou du congélateur selon le modèle) à OFF (arrêt) et déconnecter ensuite le réfrigerateur de la source d'alimentation électrique. Lorsque vous avez terminé, reconnectez le réfrigerateur à la source d'alimentation électrique et tourner de nouveau la commande (réglage du thermostat, du réfrigerateur ou du congélateur selon le modèle) au réglage désiré. Voir "Utilisation des commandes".

Spécifications de l'alimentation en eau

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outillage REQUIS :

Tournevis à lame plate

Tourne-écrou de 1/4

Clés plates de 7/16" et 1/2" ou deux clés à molette

Foret de 1 / 4

Perceuse sans fil

REMARQUE: Voiture marchand de réfrigerateurs présente une trousse disponible avec un robinet d’arrêt à étrier de 14 (6,35 mm), un raccord et un tube en cuivre. Avant l’achat, s’assurer que le robinet d’arrêt à étrier est conforme à vos codes locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier de 316 (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau et cause une obstruction plus facilement.

Important :

Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie. Utiliser un tube en cuivre et vérifier s'il y a des fuites. Installer les tubes en cuivre seulement à des endroits où la température se maintient entièrtement au-dessus du point de congélation.

Pression de l'eau

Une alimentation en eau froide avec une pression entre 30 et 120lb / po² (207 et 827kPa ) est nécessaire pour faire fonctionner le distributeur d'eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agrée.

Alimentation en eau par osmose inverse

IMPORTANT: La pression de l'alimentation en eau entre le système d'osmose inverse et la valve d'arrivée d'eau du réfrigerateur doit être entre 30 et 120 Ib/ po^2 (207 et 827 kPa).

Si un système de purification de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60 lb/po² (276 à 414 kPa).

Si la pression de l'eau au système d'osmose inverse est inférieure à 40 à 60 lb/po² (276 à 414 kPa):

Vérifier si le filtre à sédiments du système d'osmose inverse est bloqué et le remplacer si nécessaire. Laisser le réservoir du système d'osmose inverse se remplir après une utilisation intense.

Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié/agréé.

Raccordement de la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT: Si on doit utiliser le réfrigerateur avant qu'il soit raccordé à la canalisation d'eau, placer la commande de la machine à glaçons à la position OFF (arrêt).

Raccordement à une canalisation d'eau

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. FERMER le robinet principal d'arrivée d'eau. OUVRIR le robinet de v
3. Trouver une canalisation d'eau froide verticale de 12 à 1 14 (1,25 cm à 3,18 cm) pres du réfrigerateur.

Important :

Assurez-vous qu'il s'agit d'un conduit d'eau froide. Un conduit horizontal fonctionnera, mais percer par le dessus de la canalisation et non pas par le dessous. Ainsi, l'eau ne risquera pas d'arroser la percuse. Ceci empêche également les sédiments qu'on trouve normalement dans l'eau de s'accumuler dans le robinet d'arrêt.

1. Pour déterminer la longueur du tube en cuivre, il faut mesurer la distance entre le point de connexion inférieur gauche à l'arrière du réfrigerateur et le tuyau d'arrivée d'eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le déplacement du réfrigerateur pour le nettoyage. Utiliser un tube en cuivre de 14 (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé à équerre aux deux extrémités.
2. À l'aide d'une perceuse sans fil, percer un trou de 1/4 dans le tuyau de canalisation d'eau froide choisi.

A. Canalisation d'eau froide E. Bague de compression B. Bride de tuyau F. Robinet d'arrêt C. Tube en cuivre G. Écrou de serrage D. Écrou de compression

1. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec la bride de tuyau. Vérifier que le raccord de sortie du robinet est bien engagé dans le trou de 14 percé dans la canalisation et que la rondelle d'étanchéité est placée sous la bride de tuyau. Serrer l'écrou de serrage. Serrer lentement et uniformément les vis de la bride de tuyau afin que la rondelle forme une jonction étanche. Ne pas serrer excessivement car ceci pourrait provoquer l'écrasement du tube en cuivre.
2. Enfiler l'écrou et la bague de compression du raccord sur le tube en cuivre comme on le voit sur l'illustration. Insérer l'extrémité du tube aussi loin que possible dans l'ouverture de sortie du robinet. Visser l'écrou de compression sur le raccord de sortie avec une clé à molette. Ne pas serrer excessivement.
3. Placer le bout libre du tube dans un contenant ou évier et Ouvrir le robinet principal d'arrivée d'eau et laisser l'eau s'écouler par le tube jusqu'à ce que l'eau soit limpide. Fermer le robinet principal d'arrivée d'eau. Enrouler le tube en cuivre en spirale.

Raccordement au réfrigérateur

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Connecter le tube en cuivre au robinet d'arrivée d'eau en utilisant un écrou et une bague de compression tel qu'illustré. Serrer l'écrou de compression. Ne pas serrer excessivement.
3. Utiliser la bride du tube à l'arrière du réfrigerateur pour fixer le tube au réfrigerateur tel qu'illustré. Ceci aide à éviter d'endommager le tube lorsque le réfrigerateur est poussé contre le mur.
4. OUVRIR le robinet d'arrêt.
5. Inspecter pour rechercher les fuites. Serrer tous les raccords (y compris les raccordements de la valve d'entrée d'eau) ou les écrous qui coulent.

A. Bride du tube

B. Vis de bride de tube C. Tube en cuivre

D. Écrou de compression E. Valve d'entrée d'eau

1. La machine à glaçons est équipée d'un filtre à eau incorporé. Si la qualité de l'eau distribuée localement nécessite un deuxième filtre à eau, l'installer dans le tube de raccordement de 1/4 (6,35 mm) à l'une ou l'autre extrémité de la canalisation. On peut obtenir un tel filtre à eau chez le marchand d'appareils électroménagers le plus proche.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alvéoles reliée à la terre.

REMARQUE: Attendre 24 heures pour produire la première quantité de glaçons. Jeter les trois premières quantités de glaçons produits. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement.

Portes du réfrigérateur

OUTILLAGE REQUIS: 5 116 clé à douille à tête hexagonale, tournevis T27 Torx†, tournevis Phillips n° 2, tournevis à lame plate, clé plate de 5 116, couteau à mastic de 2".

Important :

Avant de commencer, tourner la commande du réfrigerateur à OFF (arrêt), débrancher le réfrigerateur ou déconnecter le courant. Retirer les aliments et tout balconnet ou compartiment utilisé des portes du réfrigerateur. Si vous ne faites qu'enlever ou replacer les portes, les instructions sont les mêmes quel que soit le style de porte. Voir "Enlever les portes et les charnières" et "Remplacer les portes et charnières" plus loin dans cette section. ■ Selon le modèle, le réfrigerateur peut comporter des portes standard Style 1 ou contour Style 2. Pour inverser les sens d'ouverture de la porte, suivre les instructions concernant le style de porte ajusté. Toutes les illustrations mentionnées dans les instructions suivantes sont incluses plus loin dans cette section après "Étapes finales".

Démontage des portes et châssis

Vis de charnière à tête hexagonale de 5%

Vis à tête plate Torx de 12-24

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.

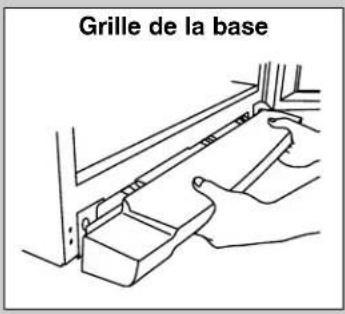

2. Ouvrir la porte du réfrigerateur et ôter la grille de la base située à l'avant de la partie inférieure du réfrigerateur. Voir l'illustration de la grille de la base.
3. Fermer la porte du réfrigerateur ; maintenir les deux portes fermées jusqu'à un moment où on est prêt à les séparer de la caisse de l'appareil.

REMARQUE: Prévoir un support additionnel des portes pendant le déplacement des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintenir en place pendant la manutention.

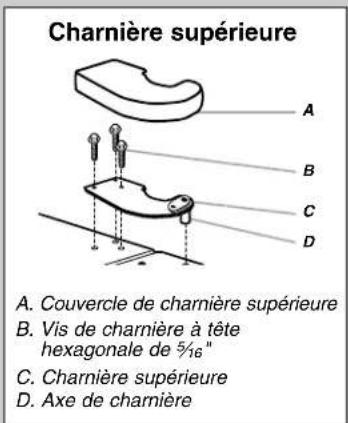

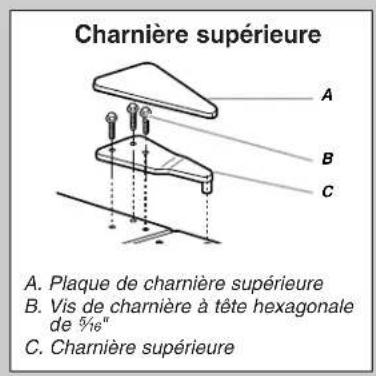

1. Enlever les pièces de la charnière supérieure tel qu'indiqué à l'illustration de la charnière supérieure. Soulever la porte du congélateur pour la séparer de la caisse.

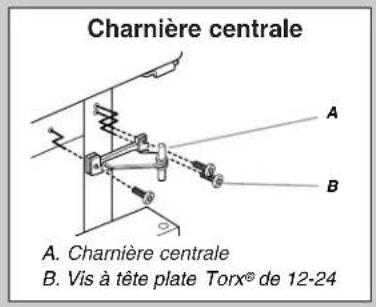

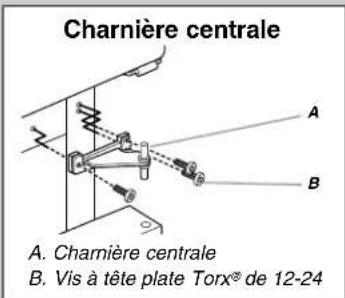

2. Enlever les pièces de la charnière centrale - voir l'illustration de la charnière centrale. Soulever la porte du réfrigerateur pour la séparer de la caisse.

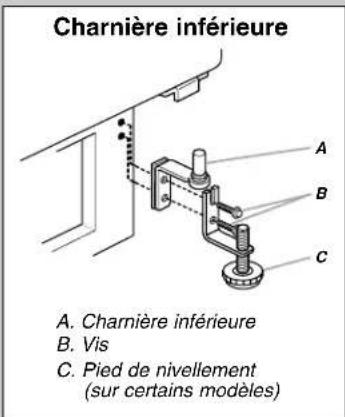

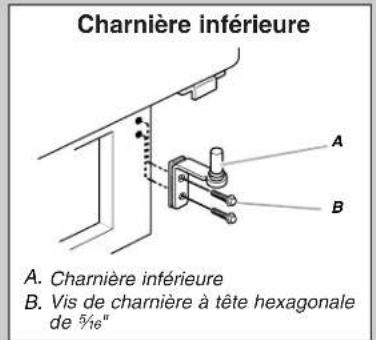

3. Enlever les pièces de la charnière inférieure - voir l'illustration de la charnière inférieure.

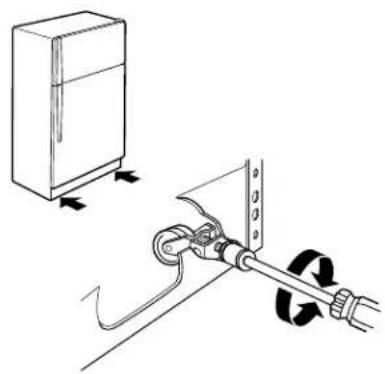

REMARQUE : Pour les modèles de 21 pi cu, enlever la charnière inférieure et le pied de nivellement.

IMPORTANT : Si vous souhaitez inverser le sens d'ouverture des portes, suivre les instructions de la section "Inversion du sens d'ouverture des portes (facultatif)". Si vous ne souhaitez pas inverser le sens d'ouverture des portes, voir "Réinstallation des portes et des charnières".

TORX est une marque déposée de Saturn Fasteners, Inc.

Inversion des portes (facultatif)

Pour acheter un ensemble d'inversion du sens d'ouverture, qui comprend une nouvelle plaque signalétique ainsi que des bouchons d'obturation de trou de porte, commander la pièce numéro W10395149. Voir "Accessoires" pour des renseignements de contact.

Style 1 - portes standard

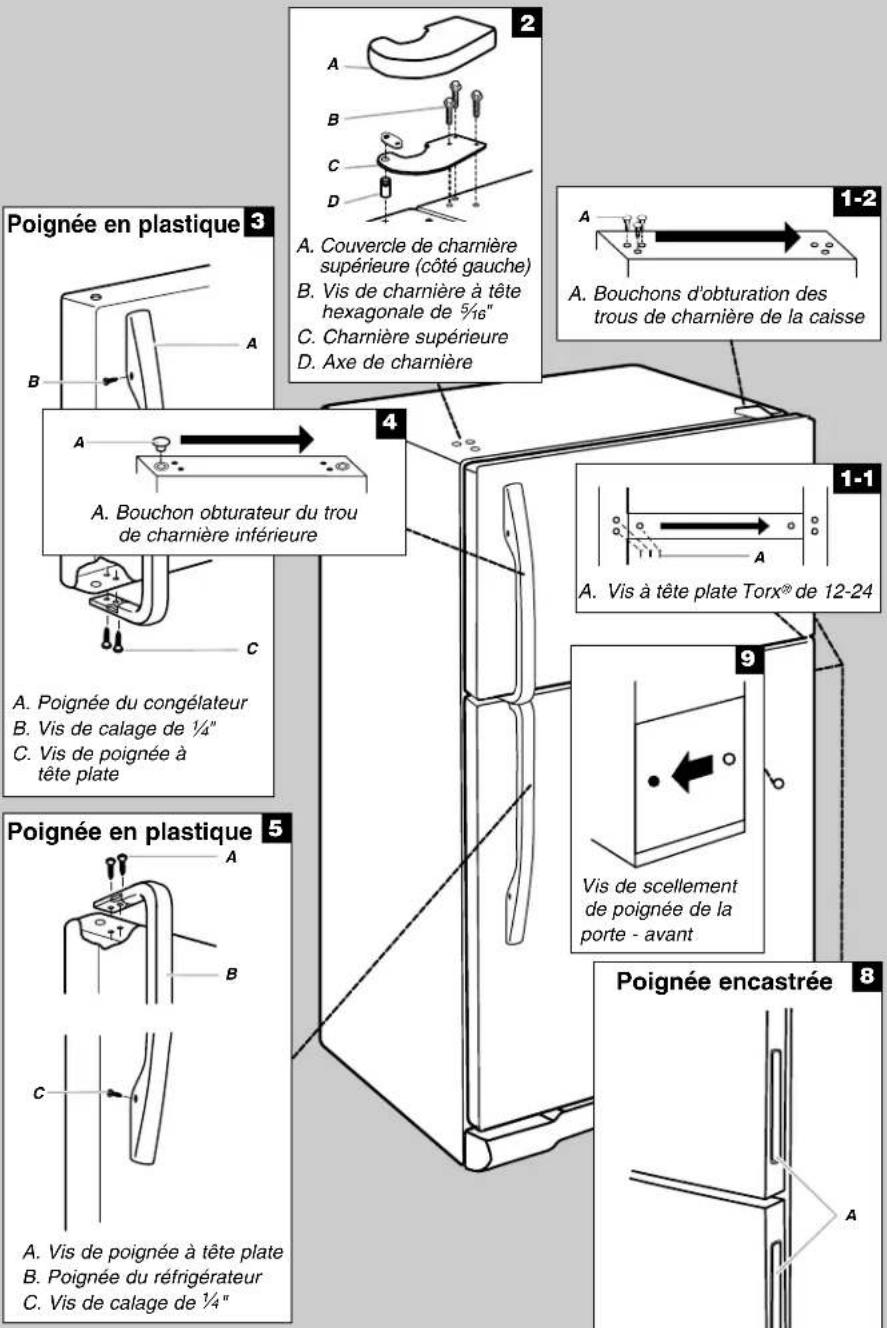

Voir les illustrations complètes du Style 1 plus loin dans cette section.

Vis de butée de la porte

Vis de scellement de la poignée de la porte

Vis de la poignée à tête plate

Vis frontale de scellement de la poignée de la porte

Bouchon d'obturation de charnière de porte

Bouchon d'obturation de charnière de caisse

Couvre-vis de la poignée de la porte

Vis de poignée à tête ronde

Caisse

1. Enlever les charnières à tête hexagonale de 5% du côté poignée et les transférer du côté opposé. Voir l'illustration 1-1.
2. Enlever les bouchons d'obturation de charnière de la caisse du sommet de celle-ci et les transférer dans les trous de charnière du côté opposé - voir l'illustration 1-2.

Porte du congelateur

1. Enlever la poignée de porte du congélateur tel qu'illustré. Conserver toutes les pièces ensemble. Voir l'illustration 2.
2. Enlever le bouchon d'obturation du trou de la charnière. Transférer le bouchon du côté opposé (voir illustration 3).
3. Enlever les vis d'obturation de la poignée de la porte. Les transférer du côté opposé de la porte du congélateur (voir illustration 4).

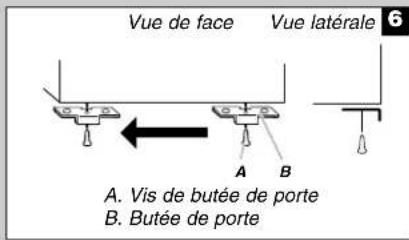

4. Enlever la butée de porte. La transférer du côté opposé de la porte du congélateur (voir illustration 5).
5. Positionner la poignée du côté opposé de la porte du congélateur. Fixer les poignées sur la porte tel qu'illustré à la figure 2.
6. Serrer toutes les vis. Conserver la porte à part jusqu'à la mise en place des charnières et de la porte du compartiment de réfrigération.

Porte du réfrigérateur

1. Enlever la poignée du réfrigérateur tel qu'illustré. Conserver toutes les pièces ensemble. Voir l'illustration 6-1.
2. Enlever la vis d'articulation de la poignée de la porte du réfrigérateur tel qu'illustré. Conserver toutes les pièces ensemble. Voir l'illustration 6-2.
3. Enlever le bouchon d'obturation du trou de charnière de la porte du réfrigérateur. Transférer le bouchon d'obturation au trou de charnière du côté opposé (voir illustration 3).
4. Enlever les vis d'obturation de la poignée de la porte. Les transférer du côté opposé de la porte du réfrigerateur (voir illustration 4).
5. Enlever l'avant de la vis d'obturation de la poignée de porte. La transférer du côté opposé de la porte du réfrigerateur (voir illustration 7).
6. Positionner la vis d'articulation de la poignée sur le côté opposé de la porte du réfrigerateur et insérer la vis tel qu'illustré (voir l'illustration 6-2).
7. Enlever la butée de porte. La transférer du côté opposé de la porte du réfrigérateur (voir illustration 5).
8. Placer la poignée du réfrigerateur du côté opposé de la porte du réfrigerateur (voir illustration 6-3). Visser d'abord les deux vis supérieures dans la poignée. Aligner la partie inférieure de la poignée, puis visser la vis inférieure.
9. Serrer toutes les vis. Conserver la porte du réfrigerateur à part jusqu'à ce que la charnière inférieure soit installée sur le réfrigerateur.

Style 2 - portes contour

Votre modèle peut composer soit des poignées en plastique en relief par rapport à la porte, soit des poignées faconnées dans la porte.

Voir les illustrations complètes du Style 2 plus loin dans cette section.

Vis de poignée à tête ronde

Bouchon obturateur de la vis de poignée de porte

Caisse

1. Enlever les vis de charnières à tête plate Torx de 12-24 du côté poignée et les transférer du côté opposé. Voir l'illustration 1-1.
2. Enlever les bouchons d'obturation de charnière de la caisse du sommet de celle-ci et les transférer dans les trous de charnière du côté opposé - voir l'illustration 1-2.

Porte du congélateur

1. Enlever la poignée de porte du congélateur tel qu'illustré. Conserver toutes les pièces ensemble. Voir l'illustration 3.
2. Enlever le bouchon d'obturation du trou de la charnière. Transférer le bouchon du côté opposé (voir illustration 4).
3. Enlever les vis d'obturation de la poignée de la porte. La transférer du côté opposé de la porte du congélateur (voir illustration 7).
4. Enlever la butée de porte. La transférer du côté opposé de la porte du congélateur (voir illustration 6).
5. Oter l'axe de la charnière supérieure. Retourner la charnière de façon à ce qu'elle soit orientée vers la direction opposée et réinsérer l'axe de charnière dans la charnière supérieure. Voir l'illustration 2.

REMARQUE: Pour permettre l'inversion eventuelle du sens d'ouverture de la porte, un couvre-châssis est fourni pour le côté gauche.

1. Positionner la poignée du côté opposé de la porte du congélateur. Fixer les poignées sur la porte tel qu'illustré à la figure 3.
2. Serrer toutes les vis. Conserver la porte du congélateur à part jusqu'à la mise en place des charnières et de la porte du compartiment de réfrigération.

Porte du réfrigérateur

1. Enlever la poignée du réfrigerateur tel qu'illustré. Conserver toutes les pièces ensemble. Voir l'illustration 5.
2. Enlever le bouchon d'obturation du trou de charnière de la porte du réfrigerateur. Transférer le bouchon d'obturation au trou de charnière du côté opposé. Voir illustration 4.
3. Enlever les vis d'obturation de la poignée de la porte. La transférer du côté opposé de la porte du réfrigerateur. Voir illustration 7.
4. Enlever la butée de porte. La transférer du côté opposé de la porte du réfrigerateur (voir illustration 6).
5. Placer la poignée du réfrigerateur du côté opposé de la porte du réfrigerateur (voir illustration 5). Visser d'abord les deux vis supérieures dans la poignée. Aligner la partie inférieure de la poignée et la visser avec la vis de calage.
6. Serrer toutes les vis. Conserver la porte du réfrigerateur à part jusqu'à ce que la charnière inférieure soit installée sur le réfrigerateur.

REMARQUE : Pour les modèles de 21 pi cu, transférer la charnière inférieure et le pied de nivellement du côté opposé.

Caisse

1. Retirer les vis à tête plate Torx de 12-24 du côté poignée et les transférer du côté opposé. Voir l'illustration 1-1.
2. Enlever les bouchons d'obturation de charnière de la caisse du sommet de celle-ci et les transférer dans les trous des charnières du côté opposé - voir l'illustration 1-2.

Portes

1. Enlever le bouchon d'obturation du trou de charnière au sommet du compartiment de congélation. Transférer le bouchon sur côte opposé (voir illustration 3).
2. Enlever les butées de porte des portes du congélateur et du réfrigerateur et les réinstaller du côté opposé. Voir l'illustration 5.

Remarques :

Si on inverse le sens d'ouverture de la porte, considérer l'image symétrique. - Prévoir un support additionnel des portes pendant le déplacement des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintenir en place pendant la manipulation.

1. Replacer les pièces de la charnière inférieure tel qu'illustré. Resserrez les vis. Replacer la porte du réfrigérateur.

REMARQUE : Pour les modèles de 21 pi cu, installer la charnière inférieure et le pied de nivellement du côté opposé.

1. Assembler les pièces de la charnière centrale tel qu'illustré et serrer les vis. Voir l'illustration de la charnière centrale. Réinstaller la porte du congélateur.
2. Assembler les pièces de la charnière supérieure (voir l'illustration de la charnière supérieure). Ne pas complètement serrer les vis.
3. Aligner correctement les portes au niveau du bas de la porte du compartiment de congélation et du sommet de la porte du réfrigerateur. Serrer toutes les vis.

Étapes finales

1. Inspecter tous les trous. Vérifier que tous les bouchons d'obturation et vis sont en place. Réinstaller le couvercle de la charnière supérieure. Voir l'illustration de la charnière supérieure. Style 1 - Du côté gauche de la grille de la base, une languette amovible sert de bouchon obturateur de trou pour la charnière inférieure. Retirer la languette de la grille de la base et insérer le bouchon obturateur du trou de charnière inférieure dans les trous inférieurs de charnière. Voir l'illustration de la grille de la base.
2. Réinstaller la grille de la base. Voir l'illustration de la grille de la base.
3. Brancher le réfrigérateur ou reconnecter la source de courant électrique.
4. Réinitialiser les commandes. Voir "Utilisation des commandes".
5. Réinstaller l'ensemble des pièces amovibles dans les portes et les alimentés dans le réfrigerateur.

Démontage et réinstallation de la porte

Inversion du sens d'ouverture des portes (option)

Fermeture des portes

Votre réfrigerateur présente deux roulettes réglables à l'avant - l'une du côté droit et l'autre du côté gauche. Si votre réfrigerateur semble instable ou si vous désirez que les portes se ferment plus facilement, faire le réglage de l'inclinaison du réfrigerateur en suivant les instructions ci-dessous.

REMARQUE: Les modèles de 21 pi cu comportent un pied de nivellement supplémentaire situé à l'avant de la roulette de droite. Après avoir ajusté l'inclinaison du réfrigerateur, tournez le pied de nivellement jusqu'à ce qu'il soit en contact ferme avec le sol.

Modèle de 21 pi cu uniquement

A. Pied de nivellement

IMPORTANT: Afin de rester en conformité avec les directives de la loi American Disabilities Act (ADA), rétractez complètement les roulettes à l'intérieur de la caisse du réfrigerateur pour abaisser le réfrigerateur.

1. Enlever la grille de la base. Voir l'illustration - Grille de la base dans "Portes du réfrigerateur". Les deux vis de nivellement font partie des montages de roulettes avant qui sont à la base du réfrigerateur d'un côté et de l'autre.
2. Utiliser une clé à douille pour ajuster les vis de nivellement. Tourner la vis de nivellement vers la droite pour soulever ce côté du réfrigerateur ou tourner la vis de nivellement vers la gauche pour abaisser ce côté. Plusieurs tours des vis de nivellement peuvent être nécessaires pour régler l'inclinaison du réfrigerateur.

REMARQUE: Si une autre personne pousse le haut du réfrigérateur, le poids devient moins lourd sur les vis de nivellement et les roulettes, ce qui rend plus facile l'ajustement des vis.

1. Ouvrir les deux portes de nouveau et s'assurer qu'elles se ferment aussi facilement que vous le désirez. Sinon, incliner le réfrigerateur un peu plus vers l'arrière en tournant les deux vis de nivellement vers la droite. Plusieurs tours peuvent être nécessaires.

REMARQUE: Pour que le réfrigerateur soit d'aplomb, il faut appliquer le même nombre de tours aux deux pieds de nivellement.

1. Réinstaller la grille de la base.

Alignement des portes

Si l'espace entre les portes semble inégal, on peut faire le réglage en suivant les instructions ci-dessous:

1. Soulever et enlever le couvercle sur la charnière supérieure.
2. Dégager les vis de la charnière supérieure en utilisant une douille de 5 ou une clé à molette.
3. Demander à une personne de tenir la porte en place ou placer une cale entre les portes pendant que vous serrez les vis de la charnière supérieure.
4. Réinstaller le couvercle sur la charnière supérieure.

Installation du filtre à air

Sur certains modèles, le sachet d'accessoires du réfrigerateur comprend un filtre à air qui doit être installé avant d'utiliser le réfrigerateur. Sur certains modèles, le filtre à air est préinstallé à l'usine.

Ce filtre à air réduit l'accumulation d'odeurs. Ceci aide à maintenir un environnement plus propre à l'intérieur du réfrigerateur.

Installation du filtre à air (sur certains modèles)

Le filtre doit être installé derrière la porte à aérations, située (selon le modèle) le long de la paroi intérieure gauche ou arrière, à proximité du sommet du compartiment de réfrigération.

1. Retirer le filtre à air de son emballage.
2. Ouvrir la porte d'aération en la soulevant.
3. Emboîter le filtre pour le mettre en place.

Style 1 - installation du témoin de statut de filtre à air manuel

Le filtre compte un témoin de statut qui doit être activé et installé en même temps que le filtre à air.

1. Orienter le témoin orienté vers le bas en le plaçant sur une surface ferme et plane.
2. Appliquer une pression sur la bulle située à l'arrière du témoin jusqu'à ce que la bulle éclate. Ceci active le témoin.
3. Ouvrir la porte du filtre à air avec aérations en la soulevant. Sur certains modèles, l'arrête de la porte comporte des encoches.

Modèle avec encoches :

Faire glisser le témoin vers le bas, dans les encoches, en l'orientant vers l'extérieur. REMARQUE: Le témoin ne glissera pas facilement dans les encoches si la bulle arrêté n'a pas éclaté. Fermer la porte du filtre à air et vérifier que le témoin est visible à travers le trou rectangulaire de la porte.

Modèles sans encoches :

• Conserver le témoin dans un endroit visible dont l'utilisateur se souviendra facilement - soit à l'intérieur du réfrigérateur, soit dans un autre endroit de la cuisine ou du domicile.

Style 2 - statut du filtre à air sur l'affichage du panneau de commande électronique

Le tableau de commande affiche le statut du filtre à air.

GOOD (bon) - La DEL du filtre à air ne s'allume pas. REPLACE (remplacer) - Le témoin lumineux DEL du filtre à air resté allumé lorsque l'on ouvre la porte du réfrigerateur. REPLACE (remplacer) - Le témoin lumineux DEL du filtre à air resté allumé et clignote lorsqu'on ouvre la porte du réfrigerateur.

Après avoir remplacé le filtre à air, appuyer sur FILTERS RESET (réinitialisation du filtre) pendant 3 secondes. Les icônes du filtre s'éteindront. Voir "Utilisation de la/des commande(s)".

REMARQUE: Quelque soit le statut du filtre, appuyer sur FILTERS RESET (réinitialisation du filtre) pendant 3 secondes pour réinitialiser le statut du filtre à air et le ramener à “bon” - la DEL du filtre à air s'éteindra ensuite.

Remplacement du filtre à air

Le filtre à air jetable doit être remplacé tous les 6 mois ou lorsque l'icône de la DEL du témoin du filtre à air s'allume et commence à clignoter lorsqu'on ouvre la porte du réfrigerateur.

Pour commander un filtre à air de rechange, contactez-nous à l'aide des renseignements pour aide/dépannage qui suivent la garantie.

1. Retirer l'ancien filtre à air en serrant les onglets latéraux.
2. Retirer l'ancien témoin.
3. Installer le filtre à air neuf et réinitialiser le témoin à l'aide des instructions des sections précédentes.

Utilisation des commandes

Les commandes de température se trouvent dans la partie supérieure avant du compartiment de réfrigération ou de congélation.

Commandes de température

Pour votre commodité, les commandes de température sont préglées à l'usine. Lors de l'installation initiale du réfrigerateur, s'assurer que les commandes sont encore préglées au point de réglage recommandé tel qu'illustré.

Style 1

Style 2

Style 3

Important :

Le réglage recommandé doit être correct pour une utilisation domestique normale du réfrigerateur. Les réglages sont faits correctement lorsque le lait ou le jus sont aussi froids que vous l'aimez et lorsque la crème glacée est ferme. ■ Attendre 24 heures pour que le réfrigerateur refroidisse complètement avant d'y placer des aliments. Si on ajoute des aliments avant que le réfrigerateur ne soit complètement refroidi, les aliments risquent de s'abîmer.

REMARQUE: Le fait d'ajuster les commandes de température du réfrigerateur et du congelateur à un réglage plus froid que le réglage recommandé ne refroidira pas les compartiments plus rapidement.

Si la température est trop tiède ou trop froide dans le réfrigerateur ou le congelateur, vérifier d'abord les évents pour s'assurer qu'ils ne sont pas bloqués, avant de régler les commandes.

Désactivation/activation du refroidissement :

Styles 1 et 2 - Appuyer sur TEMP (température) pendant 3 secondes pour désactiver le refroidissement. Pour réactiver le refroidissement, appuyer de nouveau sur le bouton TEMP pendant 3 secondes.

Style 3 - Régler la commande manuelle au mot OFF (arrêt). Pour rétablir le refroidissement, placer le bouton au réglage de température désir.

REMARQUE: Aucun compartiment ne se refroidira lorsque la commande est réglée à OFF (arrêt).

Réglage des commandes

S'il est nécessaire d'ajuster la température dans le compartiment de réfrigération ou de congélation, utiliser les réglages indiqués dans le tableau ci-dessous comme guide.

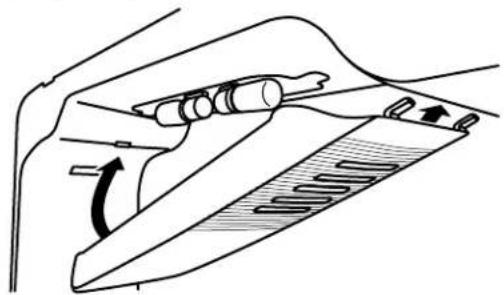

Styles 1 et 2 - commandes électroniques

Appuyer sur le bouton TEMP (température) pour régler la température parmi les quatre témoins DEL indiquant le réglage de température. En allant de gauche à droite, la DEL en première position correspond au réglage le moins froid. À mesure que l'on progresse vers la droite, les DEL correspondant à des réglages de plus en plus froids - la température la plus froide est atteinte lorsque les quatre DEL sont allumées.

REMARQUE: Entre le premier et le quatrième réglage, seule une DEL sur quatre est allumée. Les quatre DEL sont allumées lorsque le réglage de température le plus froid a été atteint.

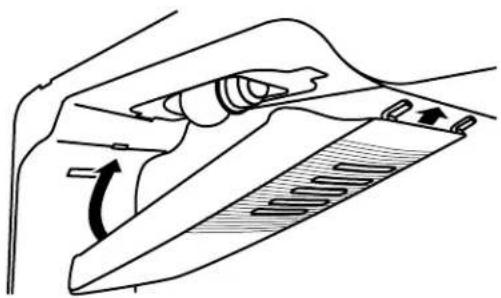

Style 3 - commande manuelle

Déplacer la commande vers la quantité de flocons de neige souhaitée, de 1 pour le réglage le moins froid à 5 pour le réglage le plus froid.

REMARQUE: Ne pas ajuster les commandes de plus d'un réglage à la fois, sauf lors de la mise en marche du réfrigerateur. Attendre 24 heures entre les réglages pour que la température puisse se stabiliser.

CONDITION/RAISON: AJUSTEMENT:

RéFRIGÉRATEUR trop tiège Commande du RÉFRIGÉRATEUR à un niveau plus élevé
CONGÉLATEUR trop tiège/trop peu de glaçons	Commande du CONGÉLATEUR à un niveau plus élevé
RéFRIGÉRATEUR trop froid Commande du RÉFRIGÉRATEUR à un niveau plus bas
CONGÉLATEUR trop froid Commande du CONGÉLATEUR à un niveau plus bas

SpeedCool (refroidissement express) (sur certains modèles)

La caractéristique SpeedCool est utile lors de périodes d'utilisation intense du réfrigerateur, de l'ajout d'un grand nombre d'aliments ou d'une élévation temporaire de la température ambience.

Appuyer sur la touche SPEED COOL pour régler le congélateur et le réfrigerateur aux températures les plus basses. Appuyer de nouveau sur SPEED COOL pour retourner au point de réglage de température sélectionné.

REMARQUE: L'icone SpeedCool s'allume lorsque SpeedCool est sélectionné. Si on tente d'ajuster la température lorsque SpeedCool est activée, l'icone SpeedCool clignote trois fois puis s'éteint.

La commande Filter Reset permet de réinitialiser la caractéristique de suivi du statut du filtré chaque fois que l'on change le filtré à air ou le filtré à eau.

Appuyer sur FILTER RESET pendant 3 secondes. Les icônes du filtré s’éteindront. Voir "Installation du filtré à air" et "Système de filtration d’eau".

Caractéristiques du réfrigérateur

Votre modèle peut comporter toutes les caractéristiques suivantes ou seulement certaines d'entre elles.

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de l'eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempé est conçu pour éclater en innombrables pièces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Les saisir à deux mains lors de leur dépose afin d'éviter de les faire tomber.

(Tabletes en verre sur certains modèles)

Les tablettes de réfrigérateur sont réglables pour s'adapter à vos propres besoins de rangement.

Afin de pouvoir trouver plus facilement l'article que l'on cherche, on peut regrouper ensemble des aliments semblables dans le réfrigerateur et régler les tablettes pour les adapter aux différentes tailles d'articles. Ceci réduira également la durée d'ouverture de la porte du réfrigerateur et permettra d'économiser de l'énergie.

Pour enlever et réinstaller une tablette :

1. Retirer les articles de la tablette.
2. Retirer la tablette en la faisant glisser tout droit jusqu'à la butée.
3. Selon votre modèle, soulever l'arrière ou l'avant de la tablette et en la retenant au-delà de la butée. Retirer complètement la tablette en la faisant glisser entièrement hors des supports.
4. Réinstaller la tablette en la réinsérant de nouveau dans la rainure de la paroi de la caisse.
5. Guider l'avant de la tablette dans la rainure de tablette. Veiller à insérer complètement la tablette.

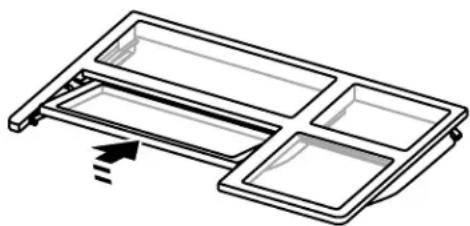

Pour enlever et réinstaller une tablette :

1. Pour retirer la tablette en entier, soulever l'avant de la tablette et la dégager en la faisant glisser vers soi.
2. Pour retirer la première moitié antérieure de la tablette, maintenir l'avant de la tablette d'une main et appuyer sur le centre de la tablette. Appuyer ensuite sur la tablette puis la pousser vers l'avant afin qu'elle glisse sous sa moitié arrière.

1. Réinstaller la tablette toute entière en la guidant dans le cadre de la porte et en la poussant vers l'intérieur au-delà de la butée. Incliner l'avant de la tablette vers le haut jusqu'à ce qu'elle dépasse la butée et l'insérer.

Pour retirer et réinstaller le bac à viande :

1. Retirer le bac à viande en le faisant glisser vers l'extérieur jusqu'à la butée.
2. Soulever l'avant du bac à viande d'une main tout en soutenant la partie inférieure du bac de l'autre main. Faire glisser le bac complètement vers l'extérieur.
3. Réinstaller le bac en le reinsérant complètement au-delà de la butée.

Pour retirer et réinstaller le couvercle du bac à viande :

1. Retirer le tiroir à viande.
2. Repousser le couvercle vers l'arrière pour libérer les pattes de fixation arrière de la tablette. Soulever l'avant du couvercle et le tirer vers l'avant.
3. Réinstaller le couvercle du bac à viande en plaçant les encoches et les attaches du couvercle sur les croisillons centraux et arrêté de la tablette.
4. Remettre le couvercle en place en l'abaissant et tirer le couvercle vers l'avant pour fixer les pattes de fixation arrêté sur la tablette.
5. Réinstaller le tiroir à viande.

REMARQUE: Sur certains modèles, le bac à viande peut être déplacé légèrement sur la tablette pour pouvoir en changer facilement la position.

Guide d'entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage d'origine pourvu qu'il soit hermétique et à l'épreuve de l'humidité. Ré-emballer si nécessaire. Voir le tableau suivant pour les durées d'entreposage. Lorsque la viande doit être entreposée plus longtemps que les durées indiquées, congeler la viande.

Poisson frais ou crustacés à consommer le jour même de l'achat

Poulet, bœuf haché, abats comestibles (foie).... 1 à 2 jours

Charcuteries, steaks/rotis 3 à 5 jours

Viandes salaisonnées. 7 à 10 jours

Restes - Couvrir les restes avec une pellicule en plastique ou du papier d'aluminium ou utiliser des contenants en plastique avec couvercles hermétiques.

Bac à legumes

(sur certains modèles)

Retrait et réinstallation du bac à légumes :

1. Extraire le bac à légumes en le faisant glisser vers l'extérieur jusqu'à la butée. Soulever le devant et faire glisser le bac vers l'extérieur pour le retirer complètement.
2. Réinstaller le bac en le faisant glisser complètement à sa position au-delà de la butée.

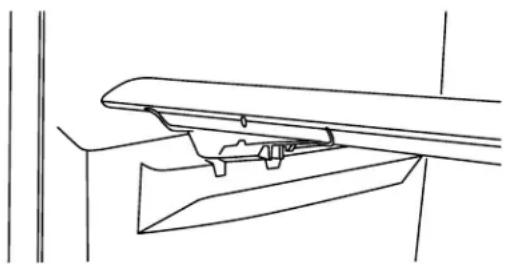

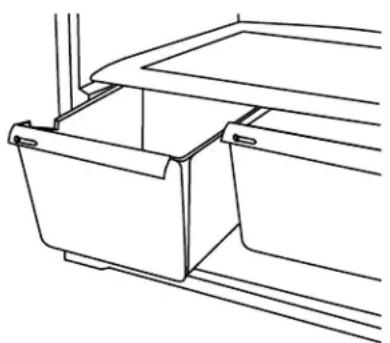

Style 1 - couvercle en plastique

Dépose et réinstallation du couvercle du bac à légumes :

1. Retirer le/les bac(s) à légumes.

1. Soulever l'avant du bac pour libérer le support du couvercle. Soulever le couvercle et le glisser vers l'extérieur.
2. Réinstaller ensuite le couvercle en plaçant les pattes du couvercle dans les encoches inférieures de la caisse et en les enfantant. Abaisser les pattes de fixation avant pour les mettre en place.

Style 2 - couvercle en verre

Dépose et réinstallation du couvercle du bac à légumes :

1. Tirer sur le couvercle en verre tout droit vers l'extérieur.
2. Réinstaller le couvercle en verre en le réinsérant.

Commande d'humidité (sur certains modèles)

On peut contrôler le degré d'humidité dans le bac à légumes étanche. La commande peut être ajustée à n'importe quel réglage entre LOW et HIGH.

En position LOW (bas), le réglage laisse échapper l'air humide du bac à légumes pour bien conserver les fruits et légumes à pelures.

Fruits: Laver, laisser sécher et garder au réfrigérateur dans un sac en plastique ou dans le bac à légumes. Ne pas laver ni équeuter les baies avant le moment de leur utilisation. Répartir et garder les baies dans leur contenant original dans le bac à légumes ou les conserver sur une tablette du réfrigérateur dans un sac en papier fermé sans être serré. Légumes à pelure : Placer dans un sac ou un contenant en plastique et ranger dans le bac à légumes.

En position HIGH (fermé), le réglage permet de retenir l'humidité à l'intérieur du bac pour conserver les légumes à feuilles frais.

Légumes à feuilles : Laver à l'eau froide, égoutter et couper ou éliminer les sections endommagées et décolorées. Placer dans un sac ou un contenant en plastique et ranger dans le bac à légumes.

Caracteristiques du congelateur

Votre modèle peut comporter toutes les caractéristiques suivantes ou seulement certaines d'entre elles.

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de l'eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempé est conçu pour éclater en innombrables pièces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Les saisir à deux mains lors de leur dépose afin d'éviter de les faire tomber.

Retrait et réinstallation d'une tablette métallique :

1. Enlever doucement la tablette en la bougeant complètement et en la déplaçant entièrement sur le côté gauche. Incliner le côté droit vers le haut et sortir la tablette des supports.
2. Réinstaller la tablette en insérant complètement l'extrémité gauche dans les supports de tablette. Puis abaisser l'extrémité droite de la tablette et l'insérer dans les supports.

REMARQUE: La tablette doit s'abaisser légèrement et se verrouiller en place. Si la tablette ne semble pas stable, s'assurer que les deux extrémités sont insérées dans les supports de tablette.

Tablette en verre du condenseur

(sur certains modèles)

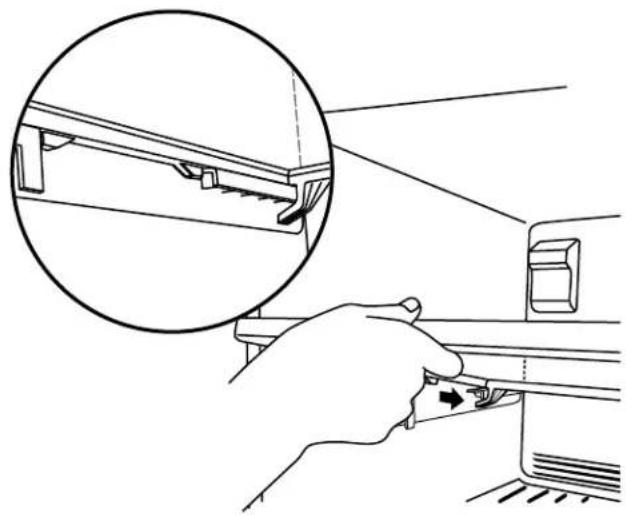

Retrait et réinstallation d'une tablette en verre :

1. Soulever l'avant de la tablette pour soulever les pattes de tablette et les dégager de l'ouverture de chaque rainure de tablette. Retirer complètement la tablette.
2. Réinstaller la tablette en, enfantant la partie arrière pour aligner la patte arrière de tablette sous la rainure située de chaque côté du congélateur. Enfoncer délicatement la tablette dans le congélateur jusqu'à ce que les deux pattes centrales de la tablette se trouvent à l'intérieur de l'ouverture de chaque rainure. Abaisser la tablette pour qu'elle repose sur les rainures de tablette.

Guide de stockage des aliments surgelés

Les périodes de conservation varient selon la qualité et le type d'aliment, le type d'emballage et de pellicule utilisés (doivent être hermétiques et résistants à l'humidité) et la température de stockage. Bien fermer le sachet ou le récipient pour empêcher le transfert de goût et d'odeur dans le produit. Les cristaux de glace à l'intérieur d'un emballage scellé sont normaux. La présence de cristaux signifie simplement que l'humidité dans les aliments et l'air à l'intérieur de l'emballage se sont condensés.

Ne pas placer plus d'aliments non congelés dans le congélateur que la quantité qui congelera dans l'intervalle de 24 heures (pas plus de 2 à 3 lb d'aliments par pied cube d'espace [907 à 1 350 g par L] dans le congélateur). Laisser assez d'espace dans le congélateur pour permettre la circulation d'air entre les emballages. S'assurer que la porte du congélateur est bien fermée.

REMARQUE : Pour plus de renseignements sur la préparation des aliments pour la congélation, consulter un guide pour congélateur ou un livre de recettes fiable.

Characteristiques de la porte

Votre modèle peut composer toutes les caractéristiques suivantes ou seulement certaines d'entre elles.

Tringles dans la porte

Les tringles dans la porte peuvent être enlevées pour faciliter le nettoyage.

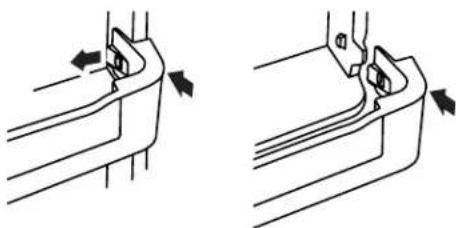

Pour retarder et réinstaller les tringles :

1. Retirer les tringles de porte en appuyant légèrement sur l'avant de l'une des extrémités du support tout en tirant sur la languette intérieure. Répéter ces étapes pour l'autre extrémité.
2. Réinstaller les tringles en alignant les extrémités des supports avec les attaches de chaque côté de la paroi de la porte. Enclencher fermement le support et l'ensemble sur les pattes situées au-dessus de la tablette tel qu'indiqué.

Style 1 - Rainures de porte Style 2 - Porte-bouteilles/canettes

Balconnets de porte

(sur certains modèles)

Pour retarder et réinstaller les portecannettes/balconnets :

1. Retirer le porte-cannettes/balconnet en le soulevant et le tirant tout droit.
2. Réinstaller le porte-cannettes/balconnet en le faisant glisser au-dessus du support désiré et en appuyant dessus jusqu'à ce qu'il s'arrête.

Compartment utilisée et compartimenté à canettes

(sur certains modèles)

Retrait et réinstallation du compartiment utilisé :

1. Retirer le compartmentement utilisé en boulevant et en mainte
2. Réinstaller le compartiment utilisé en le faisant glisser au-dessus du support désiré et en l'enfonçant jusqu'à la butée.

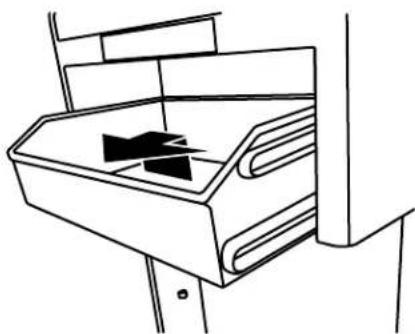

Retrait et réinstallation du compartiment à canettes :

1. Enlever le compartiment à canettes d'une main et le détacher du cadre de la porte. Soulever ensuite de nouveau le compartiment à canettes jusqu'à ce qu'il ait dépassé les butées.
2. Retirer le compartiment à canettes en le tirant tout droit hors de la porte.
3. Réinstaller le compartiment à canettes en alignant les rainures latérales avec les pitons de la porte. Encocher le bas du compartiment jusqu'à ce qu'il se trouve au-delà des butées et l'insérer complètement dans le compartiment.

Machine à glaçons

(sur certains modèles)

IMPORTANT: Pour les modèles comptant un filtre à eau, après avoir raccordé le réfrigérateur à l'alimentation en eau ou avoir remplacé le filtre à eau, remplir et jeter trois écipients entiers de glaçons afin que le filtre à eau soit prêt pour utilisation.

Mise en marche/arrêt de la machine à glands

Pour mettre la machine à glaçons en marche, il suffit d'abaisser le bras de commande en broche.

Pour arrêter manuellement la machine à glaçons, soulever le bras de commande en broche à la position OFF (élevée) et attendre le cig.

REMARQUE: Votre machine à glaçons a un arrêt automatique.

Au fur et à mesure de la fabrication de la glace, les glaçons remplissent le bac d'entreposage de glaçons. Les glaçons soulevent le bras de commande en broche à la position OFF (élevée). Ne pas forcer le commutateur du bras en broche vers le haut ou vers le bas.

Bac à glaçons

1. Nettoyer le bac à glaçons au savon doux et à l'eau tiède.
2. Insérer le bac à glaçons sous la machine à glaçons et le pousser aussi loin que possible.
3. Abaisser le levier de commande de la machine à glaçons et le placer en position de marche ("on").

REMARQUE: Il faut généralement attendre environ 24 heures pour que la machine à glaçons commence à produire des glaçons. Les glaçons auront peut-être un goût désagréable. Le cas échéant, jeter les trois premiers lots de glaçons produits. Les glaçons suivants devraient avoir un goût normal.

Taux de production des glaçons

La machine à glaçons devrait produire environ 8 à 12 lots de glaçons au cours d'une période de 24 heures. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement. Pour augmenter la production de glaçons, diminuer la température du congélateur et du réfrigérateur. Voir "Utilisation des commandes". Attendre 24 heures entre les ajustements.

Anoter

La qualité de vos glaçons sera seulement aussi bonne que la qualité de l'eau fournie à votre machine à glaçons. Éviter de brancher la machine à glaçons à un approvisionnement d'eau adoucie. Les produits chimiques adoucisseurs d'eau (tels que le sel) peuvent endommager des pièces de la machine à glaçons et causer une piètre qualité des glaçons. Si une alimentation d'eau adoucie ne peut pas être évitée, s'assurer que l'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu. - Ne pas utiliser un objet pointu pour briser les glaçons dans le bac. Cette action peut endommager le bac à glaçons et le mécanisme du distributeur. Ne pas garder quoi que ce soit sur le dessus ou dans la machine à glaçons ou dans le bac à glaçons.

Système de filtration de l'eau

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peut contenir des kystes filtrables.

Témoin lumineux de l'état du filtre à eau

Le témoin lumineux de l'état du filtre à eau vous aidera à savoir quand changer le filtre à eau.

Lorsqu'il est temps de commander un filtre à eau de rechange, l'icône DEL du filtre à eau s'allume chaque fois que l'on ouvre la porte du réfrigerateur. Lorsqu'il est temps de remplacer le filtre à eau, l'icône DEL du filtre à eau s'allume et clignote chaque fois que l'on ouvre la porte du réfrigérateur.

Le filtre à eau jetable doit être remplacé au moins tous les 6 mois selon la qualité de l'eau et la fréquence d'utilisation. - Après avoir changé le filtre à eau, réinitialiser le statut du témoin. Appuyer sur le bouton FILTERS RESET pendant 3 secondes. Une fois le système réinitialisé, l'icône DEL du filtre à eau s'éteint.

Remplacement du filtre à eau

1. Repérer le filtre à eau situé dans le coin supérieur droit du compartiment de réfrigération.
2. Ouvrir la porte du couvercle du filtre en la boulevant. Le filtre doit être libre puis ejecté lorsqu'on ouvre la porte.
3. Une fois la porte complètement ouverte, retirer le filtre en le tirant en ligne droite.

REMARQUE: Il y aura peut-être de l'eau dans le filtre. Il est possible que de l'eau se renverse. Utiliser une serviette pour essuyer tout renversement.

1. Retirer le filtre neuf de son emballage, puis retirer les protections des anneaux d'étanchéité. S'assurer que les anneaux d'étanchéité sont toujours en place une fois que les couvercles sont reliés.
2. Avec la flèche orientée vers le haut, aligner le filtre neuf avec le logement du filtre et le faire glisser pour le mettre en place. La porte du couvercle du filtre entame un mouvement automatique de fermeture à mesure que l'on insère le filtre neuf.
3. Fermer complètement le couvercle du filtre pour emboîter le filtre et le mettre en place. Il faudra peut-être appuyer fortement.
4. Avant d'utiliser les glaçons, remplir et jeter trois récipients entiers de glaçons pour que le filtré soit prêt et puisse être utilisé.

Entretien du réfrigérateur

Nettoyage

Risque d'explosion

Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

Les compartiments de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux compartiments environ une fois par mois pour éviter une accumulation d'odeurs. Essuyer les renversements immédiatement.

Important:

• Comme l'air circule entre les deux compartiments, toutes les odeurs formées dans un compartiment seront transférées à l'autre. Vous devez nettoyer à fond les deux compartiments pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'assèchement des aliments, envelopper ou recouvrir hermétiquement les aliments. Pour les modèles en acier inoxydable, l'acier inoxydable est résistant à la corrosion, et non pas anticorrosion. Pour éviter la corrosion de l'acier inoxydable, garder les surfaces propres à l'aide des instructions de nettoyage suivantes.

Nettoyage de votre réfrigérateur :

REMARQUE: Ne pas utiliser des nettoyants abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, acide chlorhydrique, cires nettoyantes, détergents concentrés, eau de Javel ou nettoyants contenant du pétrole sur les surfaces extérieures (portes et caisse), les pièces en plastique, les garnitures intérieures et de portes ou les joints de portes. Ne pas utiliser d'étau-tout, tampons à récurer ou autres outils de nettoyage abrasifs.

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Laver à la main, rincer et sécher les pièces amovibles et les surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.
3. Nettoyer les surfaces extérieures.

Métal peint : Laver les surfaces extérieures peintes éventuelles taches laissées par l'eau.

Acier inoxydable : Laver les surfaces en acier inoxydable écher immédiatement pour éviter les éventuelles taches laissées par l'eau.

REMARQUE: Lors du nettoyage de l'acier inoxydable, essuyer toujours dans le sens du grain pour éviter les éraflures.

1. Le condenseur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement normales. Si l'environnement est particulièrement gras, poussièreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les deux ou trois mois pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

Retirer la grille de la base. Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant du condenseur. Replacer la grille de la base lorsqu'on a terminé.

1. Brancher le réfrigerateur ou reconnecter la source de courant électrique.

Remplacement des ampoules d'éclairage

REMARQUE: Toutes les ampoules pour appareils ménagers ne conviennent pas à votre réfrigerateur. S'assurer de remplacer l'ampoule par une ampoule de taille, de forme et de puissance semblables (pas plus de 40 watts).

Style 1 - commande électronique

Les ampoules d'éclairage se trouvent dans la partie supérieure du compartiment de réfrigération.

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Avec les deux mains, appuyer sur les côtés du protège-ampoule et le dégager de l'arrière du compartiment. Déplacer ensuite le protège-ampoule vers l'arrière pour le dégager de l'avant du compartiment.
3. Remplacer l'ampoule/les ampoules par une ampoule de 40 watts de taille et de forme semblable.
4. Remettre en place le protège-ampoule en insérant l'extrémité avant dans le compartiment en le poussant ensuite vers le haut jusqu'à ce qu'il s'emboîte.

1. Brancher le réfrigerateur ou reconnecter la source de courant électrique.

Style 2 - commande manuelle

L'ampoule se trouve derrière la commande.

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Enlever le protège-ampoule en appuyant sur les côtes et en le tirant vers le bas.
3. Retirer l'ampoule et la remplacer par une ampoule de 40 watts de taille et de forme semblables.
4. Réinstaller le protège-ampoule.

1. Brancher le réfrigerateur ou reconnecter la source de courant électrique.

Dépannage

Essayer d'abord les solutions suggérées ici ou visiter notre site Internet et la FAQ (foire aux questions) pour éviter le coût d'un appel de service.

Aux É.-U., www.maytag.com Au Canada, www.maytag.ca

Fonctionnement du réfrigérateur

Le réfrigérateur ne fonctionne pas

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Le cordon d'alimentation électrique est-il débranché?

Brancher sur une prise à 3 alvéoles reliée à la terre.

La prise électrique fonctionne-t-elle? Brancher une lampe pour voir si la prise fonctionne.

Un fusible est-il grillé ou un disjoncteur s'est-il ouvert?

Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.

La(les) commande(s) est(ont)-elle(s) en marche?

S'assurer que la commande du réfrigerateur est bien en marche. Voir "Utilisation de la(des) commande(s)".

S'agit-il d'une nouvelle installation ? Accorder 24 heures après l'installation pour que le réfrigérateur se refroidisse complètement.

REMARQUE: Régler la(les) commande(s) de température sur la position la plus froide ne fera pas refroidir le réfrigerateur plus rapidement.

Le moteur semble trop tourner

Il se peut que votre nouveau réfrigerateur fonctionne plus longtemps que l'ancien grâce à son compresseur à haute efficacité et ses ventilateurs. L'appareil peut fonctionner plus longtemps encore si la température de la pièce est chaude, si une importante quantité de nourriture y est ajoutée, si la porte est fréquemment ouverte ou si elle a été laissée ouverte.

Le réfrigerateur semble bruyant

Le bruit des réfrigerateurs a été réduit au cours des années. Du fait de cette réduction, il est possible d'entendre des bruits intermittents venant de votre nouveau réfrigerateur qui n'avaient pas été décelés avec votre ancien réseau. Voici une liste de sons normaux accompagnés d'explications.

■ Bourdonnement - entendu lorsque le robinet d'arrivée d'eau s'ouvre pour remplir la machine à glaçons

■ Pulsation - les ventilateurs/le compresseur se régulent afin d'optimiser la performance. Sifflement/cliquetis - écoulement de liquide réfrigérant, mouvement des conduites d'eau ou d'objets posés sur le dessus du réfrigerateur. Grésillement/gargouilllement - de l'eau tombe sur l'élément de chauffage durant le programme de dégivrage. Bruit d'éclatement - contraction/expansion des parois internes, particulièrement lors du refroidissement initial. Bruit d'écoulement d'eau - peut être entendu lorsque la glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage. Grincement/craquement - se produit lorsque la glace est ejectée du moule à glaçons.

Les portes ne se ferment pas complètement ou elles ne restent pas fermées

La porte est-elle bloquée en position ouverte ? Déplacer les emballages d'aliments pour libérer la porte. - Un compartiment ou une tablette bloquent-ils le passage ? Replacer le compartiment ou la tablette en position correcte. Le couvercle du bac à légumes fait-il obstruction ? Vérifier que le couvercle du bac à légumes est enfoncé complètement de sorte que l'arrière repose sur les supports. Le réfrigérateur n'est-il pas incliné vers l'arrière ? Pour que les portes se ferment plus facilement, soulever l'avant du réfrigérateur de façon à ce qu'il s'incline légèrement vers l'arrière. Voir "Réglage des portes". La porte se ferme-t-elle trop rapidement ? Fermer doucement et fermement la porte pour l'empêcher de s'ouvrir.

Averagement

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

Les joints d'étanchéité sont-ils sales ou collants?

Nettoyer les joints et les surfaces de contact au savon doux et à l'eau tiède. Rincer et sécher avec un linge doux.

La température est trop élevée

S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le réfrigerateur se refroidisse complètement. La porte est-elle ouverte fréquemment ou a-t-elle été laissée ouverte? Ceci permet à l'air chaud de pénétrer dans le réfrigerateur. Réduire le nombre d'ouvertures de la porte et la maintenir complètement fermée. Une importante quantité d'aliments a-t-elle été ajoutée? Accorder quelques heures pour que le réfrigerateur revienne à sa température normale. La(Les) commande(s) est(ont)-elle(s) correcte(s) pour les conditions existantes? Ajuster la(les) commande(s) à un réglage plus froid. Vérifier la température au bout de 24 heures. Voir "Utilisation de la(des) commande(s)".

Il y a une accumulation d'humidité à l'intérieur

REMARQUE: Une certaine accumulation d'humidité est normale.

La pièce est-elle humide? Ceci contribue à l'accumulation de l'humidité. La porte est ouverte fréquemment ou a été laissée ouverte? Ceci permet à l'air humide de pénétrer dans le réfrigerateur. Réduire le nombre d'ouvertures de la porte et la maintenir complètement fermée.

La machine à glaçons ne produit pas ou pas suffisamment de glaçons

Le réfrigerateur est-il connecté à l'alimentation en eau et le robinet d'arrêt d'eau est-il ouvert ? Brancher le réfrigerateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement. La canalisation de la source d'eau du domicile comporte-t-elle une déformation ? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau. La machine à glaçons est-elle allumée ? S'assurer que le bras de commande en broche ou l'interrupteur (selon le modèle) est en position ON. S'agit-il d'une nouvelle installation ? Attendre 24 heures après l'installation pour la production de glaçons. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement. - Une grande quantité de glaçons vient-elle d'être enlevée ? Attente 24 heures pour que la machine à glaçons produise plus de glaçons. - Un glaçon est-il coincé dans le bras éjecteur ? Enlever le glaçon du bras éjecteur avec un ustensile en plastique. - Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide ? Ceci peut diminuer la pression de l'eau. Voir "Spécifications de l'alimentation en eau".

Les glaçons sont creux ou petits

REMARQUE : Cela indique une faible pression de l'eau.

La valve de la canalisation d'eau n'est-elle pas complètement ouverte ? Ouvrir la valve d'eau complètement. La canalisation de la source d'eau du domicile comporte-t-elle une déformation ? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau. - Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide ? Ceci peut diminuer la pression de l'eau. Voir "Spécifications de l'alimentation en eau". Reste-t-il des questions concernant la pression de l'eau ? Appeler un plombier agréé et qualifié.

Gout, odeur ou couleur grise des glaçons

• Les raccords de plomberie sont-ils neufs ? Des raccords de plomberie neufs peuvent causer une décoloration et un mauvais goût des glaçons.
• Les glaçons ont-ils été gardés trop longtemps? Jeter les glaçons. Laver le compartiment à glaçons. Attendre 24 heures pour la fabrication de nouveaux glaçons. Y a-t-il un transfert d'odeurs de nourriture? Utiliser des emballages étanches à l'air et à l'humidité pour conserver les aliments. L'eau contient-elle des minéraux (tels que le soufre)? L'installation d'un filtre à eau peut être requise afin d'enlever les minéraux.

Accessions

Les accessoires de réfrigérateur suivants sont disponibles. Pour commander, nous contacter et demander les numéros de pièces. Aux É.-U., consulter notre page Web à l'adresse www.whirlpool.com/accessories ou nous contacter au 1-800-901-2042.

Au Canada, consulter notre page Web à l'adresse www.whirlpoolparts.ca ou nous contacter au 1-800-807-6777.

Nettoyant et poli pour acier inoxydable : Commander la pièce n° 4396095

Filtre à eau : Commander la pièce n° W10295370 ou FILTER1

Filtre à air : Commander la pièce n° W10311524 ou AIR1

Filtre à éthylène : Commander la pièce n° W10346771A ou FRESH1

Lot filtré à eau et filtré à air : Commander la pièce n° W10355212BL

Lot filtré à eau, filtré à air et filtré à éthylène : Commander la pièce n° W10365758BL

Ensemble d'inversion du sens d'ouverture : Commander la pièce n° W10395149

Système de filtration d'eau modèle p5wb12nl/p4rfwb12 capacité 120 gallons (455 litres)

Produit testé et certifié par NSF International en vertu de la norme NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules de classe 1*) et en vertu de la norme NSF/ANSI 53 (réduction de kystes actifs, amiante, plomb, lindane, toxaphène, atrazine, et 2,4-D).

Ce produit a été testé selon les normes NSF/ANSI 42 et 53 pour la réduction des substances énumérées ci-dessous. La concentration des substances induites dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permise pour l'eau qui quitte le système, tel que spécifié dans les normes NSF/ANSI 42 et 53.

Réd. de substances Effets esthétiques	Critères de réduction NSF	Affluent moyen	Concentration dans l'eau àTRAITER	Effluent maximal % de réd.minimale	% de réd.moyenne
Chlore goût/odeur Particules (classe I*)	réduction de 50 % réduction de 85 %	2,0 mg/L7 300 000 #/mL	2,0 mg/L ± 10% Au moins 10 000 particules/mL	0,20 mg/L75 000 #/mL**	9799
Réduction des contaminants	Critères de réduction NSF	Affluent moyen	Concentration dans l'eau àTRAITER	Effluent maximal % de réd.minimale	% de réd.moyenne
Kystes actifs†	99,95 % 160 000/L	50 000/L min. 54/L		†	99,97 99,99
Amiante 99 % 87 MFL 10			à 10⁶ fibres/L†	0,17 MFL 99	99
Plomb : à pH 6,5	0,010 mg/L	0,160 mg/L	0,15 mg/L ± 10%	0,001 mg/L	99,4
Plomb : à pH 8,5	0,010 mg/L	0,140 mg/L	0,15 mg/L ± 10%	0,005 mg/L	98,6
Lindane	0,0002 mg/L	0,0019 mg/L	0,002 mg/L ± 10%	0,00002 mg/L	98,9
Toxaphène	0,003 mg/L	0,014 mg/L	0,015 mg/L ± 10%	0,001 mg/L	93
Atrazine	0,003 mg/L	0,0094 mg/L	0,009 mg/L ± 10%	0,0005 mg/L	94,5
2,4 - D	0,07 mg/L	0,220 mg/L	0,210 mg/L ± 10%	0,028 mg/L	87,5

Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/in² (413,7 kPa). Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 120 gallons (455 litres).

Il est essentiel que les exigences de fonctionnement, d'entretien et de remplacement de filtré soient respectées pour que ce produit donne le rendement annuncié. Utiliser la cartouche de remplacement P4RRWB/P4RFWB12, piece n° W10295370. Prix au détail suggéré en 2011 de 49,99 US/59,99CAN. Les prix sont sujets à modification sans préavis.

Style 1 - Lorsque l'écran d'affichage de l'état du filtre à eau passe de "GOOD" (bon) à "ORDER" (commander), commander un nouveau filtre. Lorsque le témoin indique "REPLACE" (remplacer), il est recommandé de remplacer le filtre.

Style 2 - Lorsque le témoin du filtre passé du vert au jaune, commander un nouveau filtre. Lorsque le témoin passé du jaune au rouge, il est recommandé de remplacer le filtre.

Style 3-Lorsque le témoin du filtré indique 10% commander un nouveau filtré. Lorsque le témoin indique 0% il est recommendé de replacer le filtré.

Style 4 - Pour les modèles sans distributeur d'eau, remplacer le filtre à eau jetable tous les 6 mois. Le témoin lumineux du filtre à eau rappelle à l'utilisateur lorsque le moment est venu de remplacer le filtre à eau.

Après avoir changé le filtre à eau, vidanger le système de distribution d'eau. Pour les glaçons filtrés uniquement, remplir et jeter trois bacs entiers de glaçons pour que le filtre à eau soit opérationnel. - Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Même si le test a été effectué dans des conditions de laboratoire standard, le rendement réel peut varier.

Le produit doit être utilisé pour l'eau froide seulement. Le circuit d'eau doit être installé conformément aux lois et règlements locaux et à ceux de l'État concerné. Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. Les systèmes certifiés pour la réduction de kystes peuvent être utilisés pour l'eau désinfectée qui peut contenir des kystes filtrables. ■ Consulter la section "Garantie" pour obtenir le nom, l'adresse et le numéro de téléphone du fabricant. ■ Consulter la section "Garantie" pour voir la garantie limite du fabricant.

Directives d'application/Paramètres d'approvisionnement en eau
Source d'eau	Collectivité ou puits
Pression de l'eau	30 - 120 lb/po2(207 - 827 kPa)
Température de l'eau	33° - 100°F (0,6° - 37,8°C)
Débit nominal	0,5 gpm (1,9 L/min) à 60 lb/po2

Garantie des GROS appareils ménagers MAYTAG

La garantie limitée d'un an indiquée ci-dessous s'applique au modèle M1TXEGMY uniquement. Pour tous les autres numéros de modèles, voir les informations relatives à la garantie à la page suivante.

Garantie limitee

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec, la marque Maytag de Whirlpool Corporation ou Whirlpool Canada, LP (ci-après désignées "Maytag") paiera pour les pièces de rechange spécifiées par l'usine et pour la main-d'œuvre pour corriger les vices de matériel ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. Le service doit être fourni par une compagnie de service désignée par Maytag. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d'achat initiale par le consommateur. Une preuve de la date d'achat d'origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

La présente garantie ne couvre pas :

1. Les pièces de rechange ou la main-d'œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique unifamilial normal ou lorsque les instructions d'installation et/ou les instructions de l'opérateur ou de l'utilisateur fournies ne sont pas respectées.
2. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil ménager, replacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.
3. Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces consommables ne sont pas couvertes par la garantie.
4. Les dommages imputables à : accident, modification, usage imprudent ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Maytag.
5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Maytag dans les 30 jours suivant la date d'achat.
6. Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.
7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
8. Les réparations aux pièces ou systèmes résultat d'une modification non autorisée faite à l'appareil.
9. Les frais de déplacement et de transport pour le service d'un produit si votre gros appareil ménager est situé dans une région éloignée où un service d'entretien Maytag autorisé n'est pas disponible.
10. L'enlèvement et la reinstallation de votre grosses appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies par Maytag.
11. Les pièces de rechange ou la main-d'œuvre pour les gros appareils ménagers dont les numéros de modèle/série ont été enlevés, modifiés ou ne peuvent pas être facilement identifiés.
12. La décoloration ou l'oxydation des surfaces en acier inoxydable ou encore l'apparition de rouille sur ces surfaces.

Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE d'exonération de responsabilité au TITRE des garanties implicites

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettant pas de limitation sur la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.

Exonération de responsabilité dans les domaines NON couverts par la garantie

Maytag décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil ménager autres que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Maytag ou à votre détaillant pour obtenir les modalités d'achat d'une garantie étendue.

Limitation des recours; exclusion des dommages fortuits ou indirects

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. MAYTAG N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUIITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.

Si vous residez a l'extérieur du Canada et des 50 Etats des Etats-Unis, contactez votre marchand Maytag autorisé pour déterminer si une autre garantie s'applique. 2/11

Garantie limitée des appareils de réfrigération MAYTAG

Cette garantie ne s'applique pas au modèle M1TXEGMY ; pour ce modèle, voir les informations relatives à la garantie à la page précédente.

Garantie limitee DURANT la première année (piéces et main-d'oeuvre)

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec, la marque Maytag de Whirlpool Corporation ou Whirlpool Canada, LP (ci-après désignées "Maytag") paiera pour les pièces de rechange spécifiées par l'usine et pour la main-d'œuvre pour corriger les vices de matériel ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté.

Garantie limitée de la deuxième à la dixième année (compresseur uniquément - main-d'oeuvre NON comprise)

De la deuxième à la dixième année inclusivement à compter de la date d'achat initiale, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec, Maytag paiera pour un compresseur de rechange spécifique par l'usine pour corriger les défauts non esthétiques de matériel ou de fabrication de ladite pièce qui empêchent le réfrigérateur de fonctionner et qui étaient déjàopsisents lorsque ce gros appareil ménager a été acheté. Cette garantie limitée de 10 ans s'applique uniquement au compresseur et ne comprend pas la main-d'œuvre.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTE EN LA REPARATION PREVUE PAR LA PRESENTE. Le service doit être fourni par une compagnie de service désignée par Maytag. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. La présente garantie limitée est effective à compter de la date d'achat initial par le consommateur. Une preuve de la date d'achat d'origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

La présente garantie ne couvre pas :

1. Les pièces de rechange ou la main-d'œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique unifamilial normal ou lorsque les instructions d'installation et/ou les instructions de l'opérateur ou de l'utilisateur fournies ne sont pas respectées.
2. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilitaire comment utiliser le gros appareil ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.
3. Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces consommables ne sont pas couvertes par la garantie.
4. Les dommages imputables à : accident, modification, usage imprudent ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Maytag.
5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Maytag dans les 30 jours suivant la date d'achat.
6. Toute perte d'aliments ou de médicaments due à une défaillance du réfrigerateur ou du congélateur.
7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
8. Les réparations aux pièces ou systèmes résultat d'une modification non autorisée faite à l'appareil.
9. Les frais de déplacement et de transport pour le service d'un produit si votre gros appareil ménager est situé dans une région éloignée où un service d'entretien Maytag autorisé n'est pas disponible.
10. L'enlèvement et la réinstallation du gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies par Maytag.
11. Les pièces de rechange ou la main-d'œuvre pour les gros appareils ménagers dont les numéros de modèle/série ont été enlevés, modifiés ou ne peuvent pas être facilement identifiés.
12. La décoloration ou l'oxydation des surfaces en acier inoxydable ou encore l'apparition de rouille sur ces surfaces.

Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE d'exonération de responsabilité au TITRE des garanties implicites

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée des garanties implicites de qualite marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifique et vous pouvez également jour d'autres droits qui peuvent varier d'une juridiction à l'autre.

Exonération de responsabilité dans les domaines NON couverts par la garantie

Maytag décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Maytag ou à votre détaillant pour obtenir les modalités d'achat d'une garantie étendue.

Limitation des recours; exclusion des dommages fortuits ou indirects

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRESENTE. MAYTAG N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUIITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans cette cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jour d'autres droits qui peuvent varier d'une juridiction à l'autre.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Maytag autorisé pour déterminer si une autre garantie s'applique. 2/11

Pour des informations supplémentaires sur le produit, aux É.-U., visitez www. maytag. com.

Au Canada, visitez www. maytag. ca.

Si vous n'avez pas accès à Internet et que vous nécessitez une assistance pendant l'utilisation du produit ou que vous souhaitez prendre un rendez-vous, vous pouvez contacter Maytag au numéro ci-dessous.

Avez-vous le numéro de modèle à disposition. Vous pouvez trouver vos numéros de modèle et de série sur la plaque située sur la paroi interne du compartement de réfrigération.

Pour assistance ou service aux É.-U., composez le 1-800-688-9900. Au Canada, composez le 1-800-807-6777.

Si vous avez besoin de plus d'assistance, vous pouvez écrire à Maytag en soumettant toute question ou problème à l'adresse suivante :

Aux États-Unis :

Maytag Brand Home Appliances

Customer Experience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Au Canada:

Maytag Brand Home Appliances

Centre d'Expérience à la clientèle

200-6750 Century Ave.

Mississauga, Ontario L5N 0B7

Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous joindre dans la journée.

Veuillez conserver le manuel de l'utilisateur et le numéro de modèle pour référence ultérieure.
