MODE D'EMPLOI Elite SIW691L PIONEER

Nous vous remercions d'avoir acheté ce produit Pioneer.

Veuillez dire attentivement ce mode d'emploi de maniere a pouvoir utiliser votre modèle correctement. Avec avoir lu ces explications, conservez-les en lieu sur pour eventuellement les consulter plus tard.

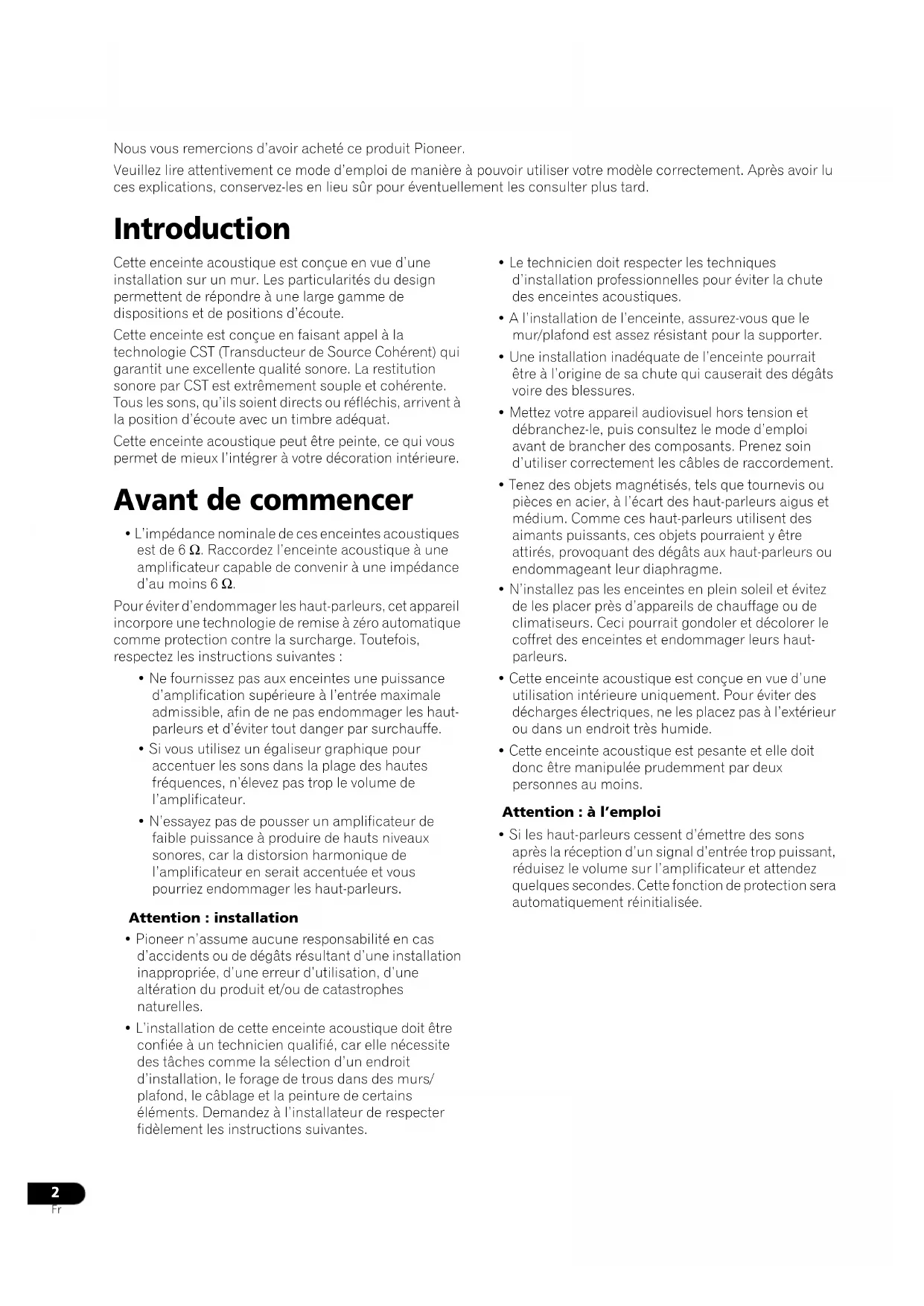

Introduction

Cette enceinte acoustique est conque en vue d'une installation sur un mur. Les particularités du design permettent de répondre à une large gamme de dispositions et de positions d'écoute.

Cette enceinte est concise en faisant appel à la technologie CST (Transducteur de Source Cohérent) qui garantit une excellente qualité sonore. La restitution sonore par CST est extrémement souple et cohérente. Tous lessons, qu'ils soient directs ou réfléchis, arrivent à la position d'écoute avec un timbre ajustat.

Cette enceinte acoustique peut etre peinte, ce qui vous permect de很喜欢 l'integrer a touvre decoration interieure.

Avant de commencer

L'impédance nominale de ces enceintes acoustiques est de 6 Ω. Raccordez l'enceinte acoustique à une amplificateur capable de convenir à une impédance d'au moins 6 Ω.

Pour éviter d'endommager les haut-parleurs, cet apparéil incorpore une technologie de remise à zéro automatique comme protection contre la surcharge. Toutefois, respectez les instructions suivantes :

• Ne fournisse pas aux enceintes une puissance d'amplification supérieure à l'entrée maximale admissible, afin de ne pas endommager les haut-parleurs et d'eviter tout danger par surchauffe.
• Si vous utilisez un égaliseur graphique pour accentuer les sons dans la plage des hautes fréquences, n'élevez pas trop le volume de l'amplificateur.
• N'essayez pas de pousser un amplificateur de faible puissance à produit de hauts niveaux sonores, car la distorsion harmonique de l' amplificateur en serait accentuee et vous pourriez endommager les haut-parleurs.

• Pioneer n'assume aucune responsabilité en cas d'accidents ou de dégats résultat d'une installation inappropriée, d'une erreur d'utilisation, d'une alétration du produit et/ou de catastrophes naturelles.

• L'installation de cette enceinte acoustique doit être confiée à un technicien qualifié, car elle nécessite des tâches comme la sélection d'un endroit d'installation, le forage de trough dans des murs/ plafond, le câblage et la peinture de certains éléments. Demandez à l'installateur de respecter fidèlement les instructions suivantes.

• Le technicien doit respecter les techniques d'installation professionnelles pour éviter la chute des enceintes acoustiques.

• A l'installation de l'enceinte, assurez-vous que le mur/plafond est assez résistant pour la supporter.
• Une installation inadéquate de l'enceinte pourrait être à l'origine de sa chute qui causerait des dégats voire des blessures.
• Mettez votre apparéil audiovisuel hors tension et débranchez-le, puis consultez le mode d'emploi avant de brancher des composants. Prenez soit d'utiliser correctement les cables de raccordement.
  Tenez des objets magnétisés, tels que tournevis ou pieces en acier, à l'écart des haut-parleurs aiguus et Médium. Comme ces haut-parleurs utilisent des aimants puissants, ces objets pouraient y'être attirés, provoquant des dégats aux haut-parleurs ou endommageant leur diaphragme.
• N'installez pas les enceintes en plein soleil et évitez de les placer pres d'appareils de chauffage ou de climatiseurs. Ceci pourrait gondoler et décolorer le coffret des enceintes et endommager leurs haut-parleurs.
• Cette enceinte acoustique est conque en vue d'une utilisation interieure uniquement. Pour éviter des décharges électriques, ne les place pas à l'extérieur ou dans un endroit très humide.
• Cette enceinte acoustique est pesante et elle doit donc être manipulée prudèment par deux personnes au moins.

Attention: à l'emploi

• Si les haut-parleurs cèssent d'émettre dessons après la réception d'un signal d'entrée trop puissant, réduisez le volume sur l'amplificateur et attendez quelques secondes. Cette fonction de protection sera automatiquement réinitialisée.

Contenu de l'emballage

Masque de peinture x 1 (Transparent)

Grille x 1

Gabarit x 1

Outil de retrait de grille x1

Mode d'emploi

Bandes en caoutchouc butyle × 8

Installation

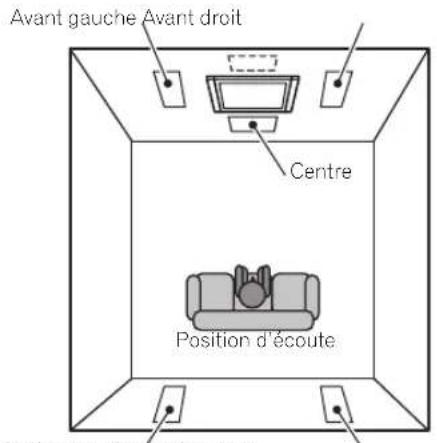

Configuration d'ambiance standard

Lessons reproduits par les enceintes acoustiques sont facilement affectés de maniere subtile par les conditions du local d'ecoute. Pour obtenir des performances optimales de cette enceinte, prenez en considération l'emplacement d'installation avant la configuration.

Utilisez le graphique suivant comme guide pour déterminer l'emplacement idéal des enceintes.

Arriere gauche Arriere droit

• Pour obtenir une bonne image stéreo, placez les enceintes gauche et droite à distance égale de la position d'écoute. Utilisez des cables d'enceinte de longueur égale pour chaque enceinte.

• Placez l'enceinte à 50 cm au moins du bord du mur ou du plafond. Si ce n'est pas possible, ajustez la balance sonore au moyen de la commande de niveau des aigus des enceintes.

Important

• Ces enceintes acoustiques ne sont pas pourvues d'un blindage magnétique. Elles ne doivent donc pas etre placees pres de téléviseurs ou de moniteurs sensibles aux champes magnétiques, car l'interaction des materiaux magnétiques peut provoquer une distorsion des fouleurs sur I'ecran du téléviseur. Des supports de memorisation magnétique (teils que disquettes, cassettes audio ou video) doivent aussi etre tenus a I'ecart de cette enceinte acoustique.

A l'intention de l'installateur

Important

• Réfléchissez bien à l'emplacement d'installation avant de configurer cette enceinte acoustique.
• Examinez les murs/plafond pour voir s'ils sont assez solides pour résister au poids de l'enceinte.
• Une installation est possible sur de murs de 16 mm à 25 mm d'épaisseur.
• Examinez les murs/plafonds pour vous assurer qu'ils ne contiennent pas de fils, tuyaux, poutres, montants ou canalisations de climatisation qui pourrait:gérer l'installation.
• Pioneer rejette toute responsabilité en cas de dégats causés par un assemblage et un montage inadéquats, un renforcement insuffisant, une erreur d'utilisation, des catastrophes naturelles, etc.

Peinture des enceintes

Bien que l'enceinte et la grille pouissant être peintes après leur installation, il est plus facile de le faire avant leur installation.

Il est conseilé d'utiliser de la peinture par pulverisation, car une peinture au pinceau bouchera les orifices de la grille et réduira considérablement la qualité dessons.

1 Enlevez le diffuseur en tissu par l'intérieur de la grille.

Décollez délicatement le diffuseur en tissu et posez-le à plat de sorte qu'il ne fasse pas de pli.

2 Utilisez le masque de peinture fourni pour recouvrir l'enceinte.

Si vous n'avez pas de masque de peinture, utilisez un papier ou une bande de masquage.

3 Appliquez la couleur souhaitee sur l'enceinte et la grille.

Comme déjà mentionné, il est conseilé de peindre avant l'installation et d'utiliser une peinture par pulverisation.

4 Une fois que l'enceinte et la grille sont complètement sèches, retirez le masque de peinture et replacez delicatement le diffuseur en tissu sur la grille.

Avant l'installation

• Avant l'installation des enceintes, chiminez les cables d'enceinte vers l'endetroit d'installation.
• Pour optimiser la qualite sonore, choisissez des cables d'enceinte du calibre correct en consultant le tableau suivant.

Si la résistance du cable d'enceinte est trop élevée, le signal sera attenué et la réponse en fréquence des enceintes sera amoindrie.

mm2	mètres
1,5 à 2,5 moins de 8
2,5 à 4 8 à 16
4 à 6 16 à 24
6 plus de 24

Méthode d'installation

Veuillez dire de maniere à les comprendre toutes les informations ci'avant sous : A l'intention de l'installateur la page 3 et Avant l'installation ci-dessus.

1 Lorsque vous avez decide l'endetroit d'installation, préparez le gabarit fourni.

Découpez l'intérieur du gabarit le long de la ligne pointillée et débarrasssez-vous de la section interieure.

2 Fixez le gabarit (section externe) sur le mur/plafond au moyen de ruban adhesif.

Assurez-vous que le gabarit est correctement aligné.

3 Tracez une ligne sur le mur/plafond en suivant le périmètre interne du gabarit.

4 Découpez un trou à l'endetroit ou vous avez trace le contour.

Agissez avec prudence pour découvert le trou et utilisez un outil approprié.

5 Faites passer le cable d'enceinte par le trou qui a etedecoupé.

Veillez à ne pas tirer fortement sur le cable d'enceinte et à ne pas le plier à un angle aigu.

6 Connectez le cable d'enceinte sur l'enceinte comme illustré ci-après.

Lors du branchement des enceintes, veillez à ne pas toucher le diaphragme des haut-parleurs.

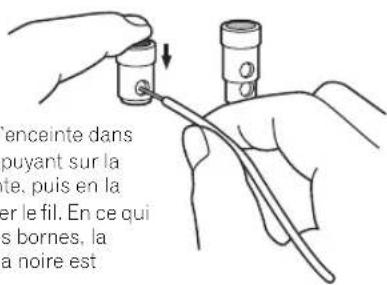

Torsadez et enlevez la gaine protectrice au bout de chaque fil.

Insérez les fils du cable d'enceinte dans l'orifice des bornes en appuyant sur la borne prévue sur l'enceinte, puis en la relâchant pour immobiliser le fil. En ce qui concerne les polarités des bornes, la rouge est positive (+) et la noire est négative (-).

• ÀpRES avoir branché les fils, tirez légèrement sur ceux-ci pour vous assurer que leur extrémité est parfaitement immobilisée sur les bornes. De mauvaises connexions sont la source de parasites, voire d'interruptions des sons.
• Si les fils des cables d'enceinte ressortent des bornes et qu'un contact s'établit entre eux ou avec un dispositif métallique voisin, l'amplificateur risque de subir une charge anormale. Ceci peut provoquer une interruption de l'amplificateur, voire endommager celui-ci.
  Veillez a respecter la polarite correcte des connexions entre les cables et les enceintes. Si la polarite (+, - ) d'une des enceintes (gauche ou droite) est inversee, l'imagste rre.o sera sereusement degradée.

ATTENTION

Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour eviter tout risque de décharge électrique lors du branchement et du débranchement des cables de haut-parleur, débranchez le cordon d'alimentation avant de toucher des parties non isolées. D3-4-2-2-3 A Fr

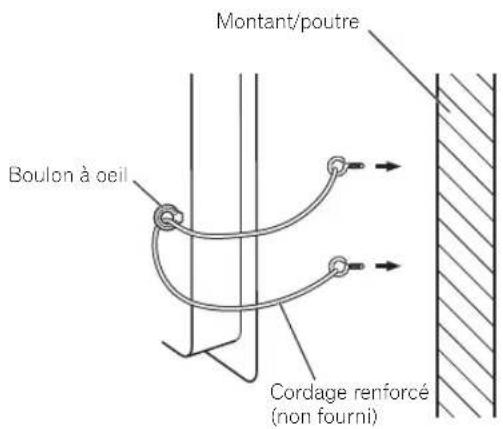

7 Quand c'est possible, utilisez le boulon a oeil prevu à l'arriere de l'enceinte et fixez un cordage renforcé, tel qu'un cordon à fils d'acier inoxydable, à des montants ou des poutres sur les murs/plafond.

Attention

• Il est vivement conseilé de prendre de sérieuses précautions pour éviter une chute accidentelle des enceintes.

• Passez le cordage renforcé par le boulon à oeil et fixez-le sur des montants ou des poutres. Assurez-vous que le montant ou la poutre est suffisamment résistant pour supporter le poids de l'enceinte.

8 Au besoin, placez un matériel ou isolant, tel que de la fibre de verre, autour des enceintes pour améliorer la qualité du son.

Utilisez uniquement un matériel isolant qui respecte les reglements régionaux en matière de sécurité.

9 Placez l'enceinte dans l'orifice que vous avez découpé.

Assurez-vous que les brides rotatives sont tournées vers l'intérieur.

• Un tournevis à pointe cruciforme est nécessaire pour les desserrer.
• Avant d'utiliser des tournevis électriques, vérifie au préalable le couple minimum requis pour l'installation des enceintes. Commence par régler le tournevis électrique à son couple minimal et augmentez progressivement le couple jusqu'à ce que le tournevis commence à tourner. Verifie le réglage du couple à ce stade (cesci sera le couple minimal requis pour la configuration). ÀpRES avoir confirmé le couple, ramenez les brides rotatives vers l'intérieur en inversant le sens de la rotation de vis. A ce stade, assurez-vous que les vis ne dessortent pas complètement.

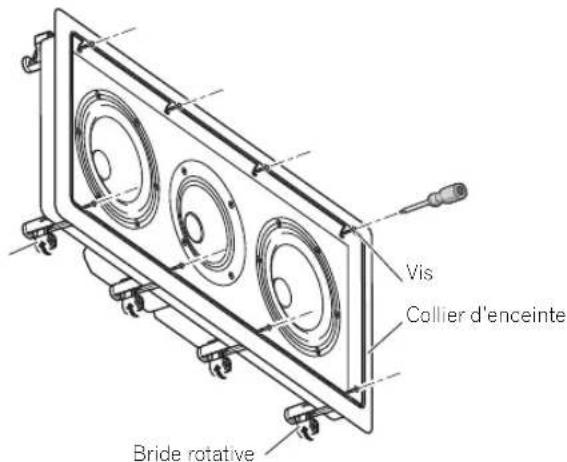

10 Fixez le collier d'enceinte sur le mur ou le plafond, puis serrez légèrement les vis (fixation-temporaire).

A ce stade, la bride rotative tournera de sorte que celle-ci et le collier soient immobilisés sur le mur ou au plafond. Tirez delicatement l'enceinte vers l'avant pour vérifier que toutes les brides rotatives sont tournées vers l'extérieur et qu'elles sont légarement fixées sur le mur ou le plafond.

11 Serrez fermement les vis en respectant le couple maximal spécifique.

Couple maximum autorisé : 1.0 N·m

Attention

• Un serrage excessif pourrait briser les brides rotatives, tordre les colliers d'enceinte, endommager les murs ou le plafond et rendre difficile la fixation de la grille.

12 Assurez-vous que les vis ne sont pas inclinées et qu'il n'y a pas d'espace entre le mur/plafond et le collier.

13 Ajustez le réglage de la commande des aigus selon les besoin.

• Le réglage standard est 0.
• Le commutateur des aigus prévu sur l'avant de l'enceinte a deux positions au besoin: +/0.

14 Fixez la bande en caoutchouc butyle sur l'intérieur de la grille.

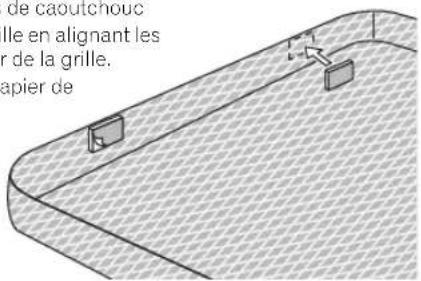

Fixez les huit bandes de caoutchouc butyle sur chaque grille en alignant les bandes sur l'intérieur de la grille. Decollez ensuite le papier de protection.

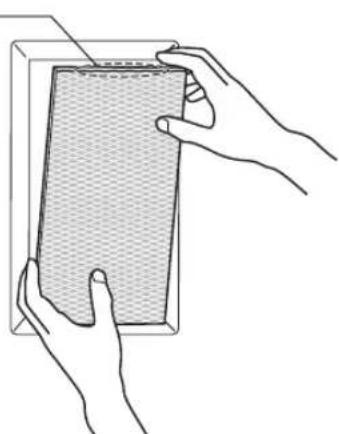

15 Fixez la grille sur l'enceinte.

Lors d'une installation verticale, les grilles d'enceinte ont une orientation de montage particuliere. Insérez délicatement la grille sur l'enceinte en alignant les coins de la grille sur les rainures de l'enceinte. Alignez ensuite toute la grille avec les rainures de l'enceinte et fixez la grille en poussant sur ses bords.

Lors d'une installation verticale de I'enceinte, installez la grille de sorte que le repere rouge sur son bord soit oriente vers le sommet de I'enceinte.

Veillez pousser sur les bords. Une pression au milieu de la grille pourrait la déformer.

• Àpres avoir enforcé la grille, assurez-vous qu'elle est fermement maintainue contre l'enceinte et qu'elle ne risque donc pas de tomber.

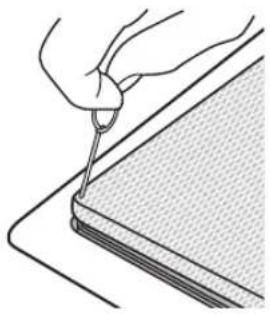

• Pour-retirer la grille,servez-vous de l'outil fournir pour accrocher les orifices prevus pres des coins et detacher ainsi la grille. A ce moment, prenez soin de tirer les quatre coins d'une maniere égale. La grille pourrait être déformée si vous forcez son retrait par un seul de ses coins.

Connexions

Branchement à un amplificateur

Veillez à dire toutes les instructions relatives aux connexions dans le mode d'emploi (fourni avec l'amplificateur) et à ce que tous les équipements soient hors tension avant d'effectuer les branchements.

A l'emploi d'un jeu d'enceintes raccordé à un amplificateur, si la polarité (+, -) d'une des enceintes acoustiques (gauche ou droite) est inversée, vous n'obtiendrez pas un effet stéreophonique normal.

Information complémentaire

Entretien de l'enceinte

Servez-vous d'unerosse douce pour enlever la poussiere et la saleté.

N'employez jamais de cire pour meubles, détergent, diluant, benzine, insecticide en atomiséur et autre produit chimique sur ou à proximé des enceintes, car cela endommagerait leurs surfaces.

Fiche technique

Enceinte acoustique

S-IW691L

Enceintes. Type pour paroi Configuration 16 cm,3 voies Haut-parleur des graves.. Type a ccone composite de carbone-aramide de 16~cm× 2

CST: Médium/Tweeter Type à cône de magnésium de 14 cm/HSDOM en graphite céramique de 3 cm

Impedance. 6Ω
Réponse de fréquence 26 Hz à 100 kHz
Sensibilité .87 dB (2,83 V)
Puissance d'entrée maximum. 150 W
Fréquence de recouvrement 420 Hz/2,5 kHz
Dimensions extérieures 676 (L) mm x 294 (H) mm x 102 (P) mm
Poids 8.2 kg

Accessoires

Masque de peinture 1
Grille 1
Gabarit 1
Bandes en caoutchouc butyle 8
Outil de retrait de grille 1
Mode d'emploi

Remarque

• Spécifications et design sous réserve de modifications sans préavis.
• L a t e c h n o l o g i e C S T (T r a n s d u c teur de Soute Co hérént) a une source sonore alignée en trois dimension pour le tweeter et le medium, ce qui permet de contrôle avec prévision la directivite sonore à toutes les fréquences.

est une marque de commerce, appliquée sur un apparéil datede la technologie "Phase Control" de Pioneer. Cette technologie autorise une reproduction sonore de haut niveau par chaque composant grâce a une amélioration de la synchronisation d'ensemble des phases.

CA 90801-1760,U.S.A.

Si ce produit doit être réparé au Canada, veuillez vous adresser à un distributeur autorisé Pioneer du Canada pour obtenir le nom du Centre de Service Autorisé Pioneer le plus après chez-vous. Vous pouvez aussi contacter le Service à la clientèle de Pioneer:

Pioneer Électroniques du Canada, Inc.

Service Clientele

Pour obtenir des renseignements sur la garantie, veuillez vous reporter au feuillet sur la garantie restreinte qui accompagne le produit.

S018_C_EF
