Marque	Dacor
Modèle	DDW24M999US
Catégorie	Lave-vaisselle encastrable
Série	DDW24M99* / DDW24T99*
Type d'installation	Encastrable
Alimentation électrique	120 V / 60 Hz, CA, 15 A
Pression d'eau	20 à 120 psi (140 à 830 kPa)
Capacité	14 couverts
Puissance du moteur de lavage	60 à 100 W
Puissance de la résistance chauffante	1100 W
Dimensions (L x P x H)	598 x 580 x 820 mm (23,5 x 22,8 x 32,3 po)
Poids (sans emballage)	46 kg (101 lb)
Programmes de lavage	Auto, Normal, Heavy, Delicate, Express 60, Rinse Only, Self Clean
Options	Speed Booster, Hi-Temp Wash, Sanitize, Zone Booster, iQ Control, Delay Start, Control Lock
Connectivité	Wi-Fi (Dacor iQ Kitchen)
Fonction de séchage	Auto Release™ (ouverture automatique de la porte)
Type de panier	Panier supérieur réglable, panier inférieur, panier à couverts, 3e panier
Zone booster	Côté gauche du panier inférieur
Nettoyage du filtre	Recommandé tous les mois
Codes d'erreur	LC, 4C, 5C, HC, 3C, PC
Garantie	1 an pièces et main-d'œuvre, 25 ans contre la rouille de la porte et du réservoir en inox
Disponibilité des pièces détachées	Via le service client Dacor

FOIRE AUX QUESTIONS - DDW24M999US Dacor

Comment démarrer un cycle de lavage ?

Ouvrez la porte, chargez la vaisselle, ajoutez du produit de lavage, appuyez sur POWER, sélectionnez un programme, puis appuyez sur START et fermez la porte.

Quels programmes sont disponibles ?

Les programmes sont : Auto (détecte le degré de salissure), Normal, Heavy (intensif), Delicate (délicat), Express 60, Rinse Only (rinçage uniquement) et Self Clean (auto-nettoyage).

Comment utiliser l'option Zone Booster ?

Placez les objets volumineux du côté gauche du panier inférieur et sélectionnez l'option Zone Booster pour activer des jets d'eau puissants dans cette zone.

Comment régler la hauteur du panier supérieur ?

Pour lever le panier supérieur, tirez-le vers le haut. Pour l'abaisser, tenez les deux poignées réglables et appuyez uniformément. Réglez la hauteur avant de charger la vaisselle.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la porte est bien fermée, que le bouton START a été pressé, qu'un programme est sélectionné et que l'alimentation est branchée. Déverrouillez le tableau de commande si nécessaire.

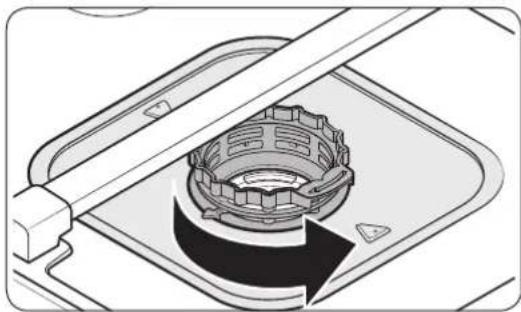

Comment nettoyer le filtre ?

Retirez le panier inférieur, tournez la poignée du filtre dans le sens antihoraire, retirez le cache et le microfiltre, rincez-les à l'eau claire, puis remontez le tout en tournant la poignée dans le sens horaire. Nettoyez le filtre tous les mois.

Que signifie le code d'information '4C' ?

Le code 4C indique un problème d'alimentation en eau. Vérifiez que le robinet d'arrivée d'eau est ouvert, que le tuyau n'est pas gelé ou bouché. Si le problème persiste, contactez le service client Dacor.

Comment activer la fonction de séchage Auto Release™ ?

Maintenez enfoncés les boutons Lower Rack et Hi-Temp Wash pendant 3 secondes jusqu'à ce que 'A1' s'affiche. La porte s'ouvrira automatiquement 5 à 15 minutes avant la fin du programme.

Peut-on utiliser le lave-vaisselle sans panier supérieur ?

Non, ne faites pas fonctionner le lave-vaisselle sans le panier supérieur. Cela entraînerait un mauvais fonctionnement et du bruit. Assurez-vous que le panier supérieur est correctement inséré.

Comment contacter le service client Dacor ?

Appelez le [phone] du lundi au vendredi de 06h00 à 17h00 (heure du Pacifique) ou visitez le site www.Dacor.com.

MODE D'EMPLOI DDW24M999US Dacor

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Manuel d'utilisation

Lave-vaisselle encastrable Modernist / Heritage

Série DDW24M99*

Série DDW24T99*

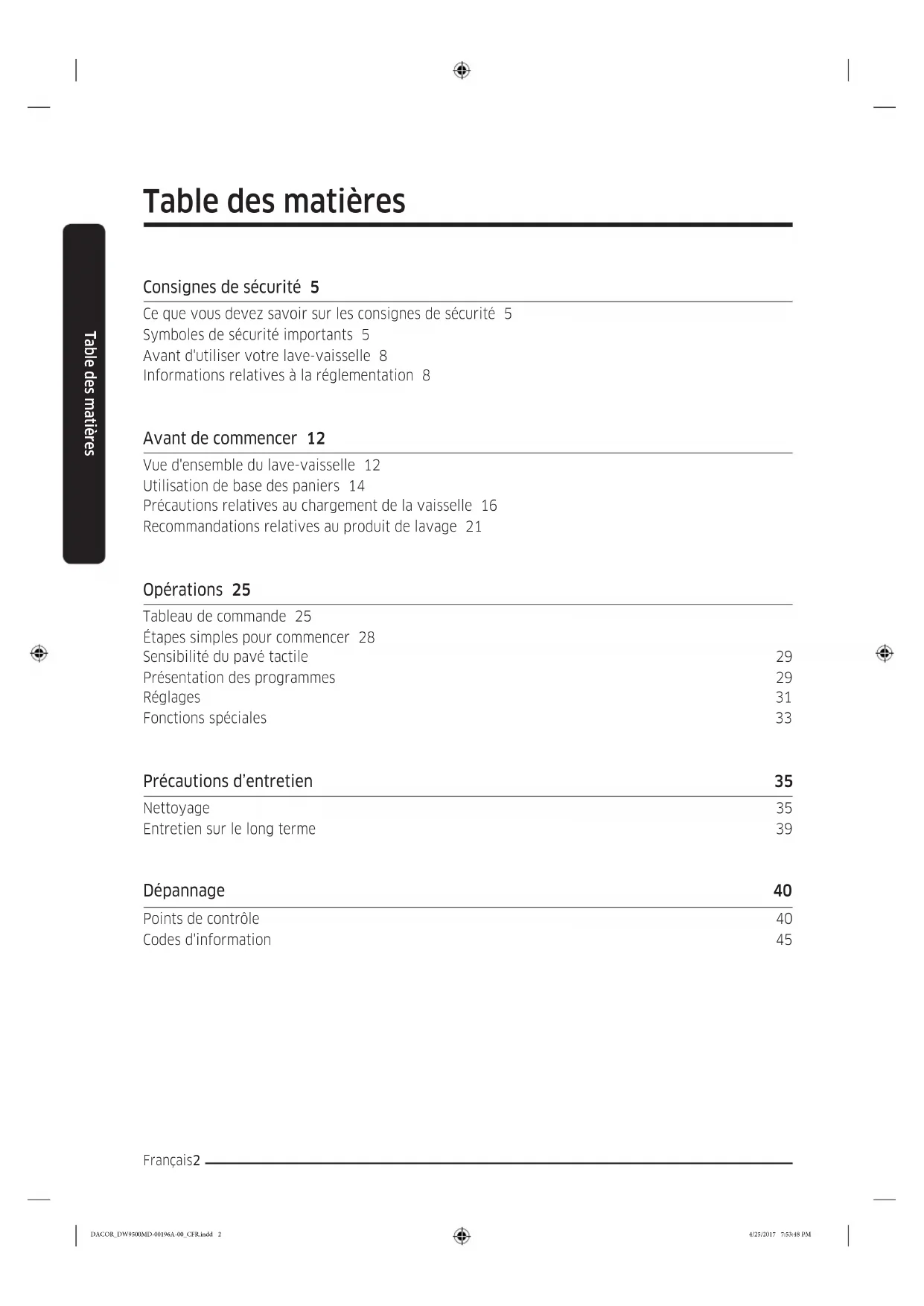

Table des matières

Consignes de sécurité 5

Ce que vous devez savoir sur les consignes de sécurité 5 Symboles de sécurité importants 5 Avant d'utiliser votre lave-vaisselle 8 Informations relatives à la réglementation 8

Avant de commencer 12

Vue d'ensemble du lave-vaisselle 12 Utilisation de base des paniers 14 Précautions relatives au chargement de la vaisselle 16 Recommandations relatives au produit de lavage 21

Opérations 25

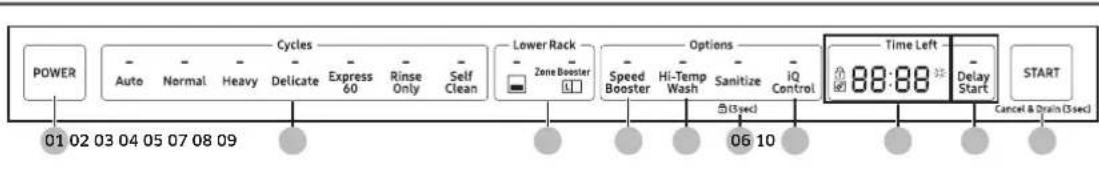

Tableau de commande 25 Étapes simples pour commencer 28 Sensibilité du pavé tactile 29 Présentation des programmes 29 Réglages 31 Fonctions spéciales 33

Précautions d'entretien 35 Nettoyage 35 Entretien sur le long terme 39

Dépannage 40 Points de contrôle 40 Codes d'information 45

Français2

Tableau des programmes 46

Annexe 47

Protection de l'environnement 47

Caractéristiques techniques 47

Garantie et assistance 48

Obtenir de l'aide 48

Garantie

48

dacor®

Chers clients,

Vous venez d'acheter l'un des produits Dacor ^ les plus récents et nous vous en félicitons ! Notre gamme The Life of the Kitchen ^TM est une combinaison unique de fonctionnalités, de styles et de performances qui apporte une réelle valeur ajoutée à votre intérieur.

Afin de prendre connaissances des commandes, des fonctions et de tout le potentiel de votre nouvel appareil distinctif, lisez attentivement ce manuel d'utilisation et d'entretien, en commençant par la section Consignes de sécurité.

Tous les appareils Dacor sont conçus et fabriqués avec qualité et fierté dans le respect de nos valeurs d'entreprise. Si vous rencontrez un problème avec votre appareil, veuillez d'abord consulter la section Dépannage de ce manuel pour obtenir des conseils. Il vous donnera des suggestions et des solutions avant de contacter le service d'assistance.

Nos clients nous aident à améliorer nos produits et nos services de façon continue. N'hésitez pas à contacter notre équipe du service client pour obtenir de l'aide en cas de besoin.

Équipe du service client Dacor

14425 Clark Avenue

Téléphone : [phone]

Fax : [phone]

Horaires d'ouverture : du lundi au vendredi, de 06 h 00 à 17 h 00 (heure du Pacifique)

Site web : www.Dacor.com

Merci d'avoir choisi Dacor pour votre foyer. Nous sommes une entreprise créée par des familles pour des familles et nous nous mettons au service de la vôtre. Nous sommes convaincus que votre nouveau produit Dacor vous apportera plaisir et hautes performances pendant de nombreuses années.

Sincères salutations,

Consignes de sécurité

Félicitations pour l'acquisition de votre nouveau lave-vaisselle Dacor. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement afin de profiter pleinement des nombreux avantages et fonctions qu'offre votre lave-vaisselle.

Ce que vous devez savoir sur les consignes de sécurité

Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle.

Symboles de sécurité importants

Signification des icônes et des symboles utilisés dans ce manuel :

AVERTISSEMENT

Risques ou manipulations dangereuses susceptibles d'entraîner des blessures graves, voire mortelles. Afin de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors de l'utilisation du lave-vaisselle, vous devez respecter ces règles de sécurité de base :

ATTENTION

Les situations ou manipulations dangereuses pouvant entraîner des blessures ou des dommages matériels.

Ces symboles d'avertissement visent à éviter que vous ou quelqu'un d'autre ne se blesse.

Veuillez vous y conformer scrupuleusement.

Lorsque vous aurez terminé de lire ce manuel, conservez-le dans un endroit sûr afin de pouvoir le consulter ultérieurement.

CONSERVEZ PRÉCIEUSEMENT CES INSTRUCTIONS

Français 5

Consignes de sécurité

! AVERTISSEMENT

Avertissement concernant la proposition 65 de l'État de la Californie (États-Unis uniquement)

Cet appareil contient des produits chimiques connus de l'État de la Californie pour causer le cancer et des anomalies congénitales ou des effets nocifs sur la reproduction.

! AVERTISSEMENT

Lorsque vous utilisez le lave-vaisselle, respectez les consignes de base suivantes :

1. Lisez toutes les consignes de sécurité avant d'utiliser le lave-vaisselle.
2. Utilisez le lave-vaisselle uniquement pour l'utilisation prévue.
3. Utilisez uniquement des produits de lavage et des produits mouillants spécialement conçus pour lave-vaisselle et maintenez-les hors de portée des enfants.
4. Lors du chargement d'objets à laver :
5. positionnez les objets tranchants de manière à ce qu'ils ne risquent pas d'endommager le joint de la porte et

6. chargez les couteaux tranchants avec le manche vers le haut afin de réduire le risque de coupures.

7. Ne lavez pas d'objets en plastique à moins qu'ils ne portent la mention « Lavable au lave-vaisselle » (ou équivalent). Pour les objets en plastique dépourvus de cette mention, consultez les recommandations du fabricant.

8. Ne touchez pas l'ÉLÉMENT CHAUFFANT pendant ou immédiatement après utilisation.

9. Ne faites jamais fonctionner le lave-vaisselle si tous les tableaux du CHÂSSIS ne sont pas en place.

10. Ne modifiez pas les touches de commande.

11. Ne forcez pas, ne vous asseyez pas et ne marchez pas sur la porte ou les paniers du lave-vaisselle.

12. Afin de limiter les risques de blessures, ne laissez pas les enfants jouer dans ou sur un lave-vaisselle.

13. Dans certaines conditions, de l'hydrogène peut être généré dans un système d'eau chaude qui n'a pas été utilisé pendant deux semaines voire plus. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si le système d'eau chaude est resté inutilisé pendant une telle durée, avant d'utiliser le lave-vaisselle, ouvrez tous les robinets d'eau chaude et laissez l'eau couler plusieurs minutes. Cela permet d'évacuer l'hydrogène éventuellement présent. Le gaz étant inflammable, ne fumez pas et n'utilisez pas de flamme nue lors de cette opération.

14. Retirez la porte du compartiment de lavage d'un ancien lave-vaisselle avant de le rapporter du service de réparation ou de le mettre au rebut.

ATTENTION

• Après déballage du lave-vaisselle, maintenez les emballages hors de portée des enfants.
• Le lave-vaisselle est très lourd. N'essayez pas de le déplacer ou de le soulever seul. Au minimum deux personnes sont nécessaires pour déplacer le lave-vaisselle et ainsi éviter tout risque de blessures.

CONSERVEZ PRÉCIEUSEMENT CES INSTRUCTIONS

Français6

• À l'instar de tout type d'équipement électrique, utilisant l'eau et comportant des parties mobiles, des risques potentiels existent.
• N'installez pas le lave-vaisselle près de composants électriques. Éloignez-le des flammes nues.
• Installez et mettez à niveau votre lave-vaisselle sur un sol non recouvert de moquette et capable de supporter son poids.
• Votre lave-vaisselle doit être correctement relié à la terre. Ne le branchez jamais à une prise non reliée à la terre. Reportez-vous à la page 7 pour plus d'informations sur la mise à la terre de votre lave-vaisselle.
• Connectez le fil de terre au connecteur de terre vert du bornier.
• Une fois le lave-vaisselle installé, vérifiez que le tuyau d'évacuation est correctement raccordé et que les raccords du tuyau ne présentent aucune fuite. Si le tuyau d'évacuation est mal fixé, cela risque d'entraîner des dégâts matériels.
• Le tuyau d'alimentation en eau est susceptible de se rompre. Avec le temps, il devient moins flexible. Vérifiez-le régulièrement. S'il est gonflé, craquelé, coupé ou s'il présente une fuite d'eau, remplacez-le immédiatement.
• Pour une utilisation sûre de cet appareil, il est fortement recommandé de vous familiariser avec ses fonctions et de rester vigilant lors de son utilisation.
• Ne mettez pas d'essence, de solvants ou autres matières inflammables dans le lave-vaisselle. Ne lavez pas d'objets ayant été exposés à ce type de matières.
• Maintenez le produit de lavage pour lave-vaisselle hors de la portée des enfants. Ce type de produits est dangereux pour la santé. Contenant des éléments de polissage, ils sont corrosifs. Évitez tout contact avec la peau ou les yeux.
• N'exercez aucune pression sur la porte lorsqu'elle est ouverte car cela risquerait d'endommager le lave-vaisselle et vous pourriez vous blesser.
• Ne laissez pas les enfants jouer dans ou sur le lave-vaisselle. Ils risqueraient de se blesser ou d'endommager le lave-vaisselle.
• Débranchez le câble d'alimentation (ou coupez le disjoncteur) avant de procéder à l'entretien de votre lave-vaisselle.
• Ne réparez pas et ne remplacez pas vous-même les éléments du lave-vaisselle. Le démontage, les réparations et les modifications ne doivent être effectués que par des techniciens de maintenance agréés. Toute intervention de la part d'une personne non autorisée risque d'annuler la garantie.
• Avant de mettre votre lave-vaisselle au rebut, retirez la porte du compartiment de lavage ou le loquet de la porte de manière à ce que des enfants ou de petits animaux ne puissent pas être emprisonnés à l'intérieur.
• Si le lave-vaisselle reste inutilisé pendant une période prolongée, coupez l'arrivée d'eau.
• Ce lave-vaisselle est prévu pour une utilisation privée uniquement.

CONSERVEZ PRÉCIEUSEMENT CES INSTRUCTIONS

Français 7

Consignes de sécurité

Avant d'utiliser votre lave-vaisselle

AVERTISSEMENT

Risque de basculement

• N'utilisez pas le lave-vaisselle avant qu'il ne soit correctement installé.
  • N'appuyez pas sur la porte ouverte.
• Ne placez pas de poids excessif sur la porte ouverte.

Risque d'électrocution

Le non-respect de ces consignes peut entraîner un incendie ou une électrocution et avoir des conséquences mortelles.

• Reliez le lave-vaisselle à la terre.
• Connectez le fil de terre au connecteur de terre vert de la boîte de jonction.
  • N'utilisez pas de rallonge.

Informations relatives à la réglementation

Réglementation FCC

PRÉCAUTIONS RELATIVES À LA FCC :

Des changements ou des modifications sans accord exprès de la partie responsable de la conformité peuvent rendre caduque l'autorisation accordée à l'utilisateur d'employer l'appareil.

Cet appareil est conforme au paragraphe 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférences néfastes, et
(2) Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles d'entraîner un fonctionnement indésirable.

Pour les produits disponibles aux États-Unis et au Canada, seul le canal 1\~11 est disponible. D'autres canaux ne peuvent pas être sélectionnés.

CONSERVEZ PRÉCIEUSEMENT CES INSTRUCTIONS

Français8

DÉCLARATION DE LA FCC :

cet appareil a été testé ; il est conforme aux limitations applicables aux appareils numériques de classe B, selon le paragraphe 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection suffisante contre les interférences néfastes dans une zone résidentielle.

Cet appareil génère, utilise et peut émettre de l'énergie radioélectrique. S'il n'est pas installé et utilisé selon les instructions, il peut entraîner des interférences néfastes pour les communications radio.

Toutefois, aucune garantie n'est faite quant à l'absence d'interférences sur une installation particulière.

S'il s'avère que cet appareil produit des interférences avec votre radio ou votre télévision (pour le vérifier, éteignez puis rallumez l'appareil), essayez de les éliminer à l'aide d'une ou de plusieurs des mesures suivantes :

• Réorientez l'antenne de réception ou changez son emplacement
• Augmentez la distance entre l'appareil et le récepteur
• Branchez l'appareil à une prise sur un autre circuit que la radio ou la télévision.
• Demandez de l'aide au revendeur ou à un technicien radio/TV expérimenté.

DÉCLARATION DE LA FCC CONCERNANT L'EXPOSITION AUX MICRO-ONDES :

Ce produit répond aux limites de la FCC sur l'exposition aux rayonnements établies pour un environnement non-contrôlé. Ce produit doit être installé et utilisé de sorte qu'il y ait une distance minimale de 8 pouces (20 cm) entre le radiateur et votre corps. Ce produit et sa ou ses antennes ne doivent pas être placés ou utilisés avec d'autres antennes ou transmetteurs.

CONSERVEZ PRÉCIEUSEMENT CES INSTRUCTIONS

Français 9

Consignes de sécurité

Réglementation IC

Le terme « IC » devant le numéro de certification radio signifie uniquement que les spécifications techniques de l'Industrie canadienne ont été respectées. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles d'entraîner un fonctionnement indésirable.

Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Pour les produits disponibles aux États-Unis et au Canada, seul le canal 1\~11 est disponible. D'autres canaux ne peuvent pas être sélectionnés.

DÉCLARATION DE L'IC CONCERNANT L'EXPOSITION AUX MICRO-ONDES :

Ce produit répond aux limites de norme la IC RSS-102 en matière d'exposition aux rayonnements établies pour un environnement non-contrôlé. Ce produit doit être installé et utilisé de sorte qu'il y ait une distance minimale de 8 pouces (20 cm) entre le radiateur et votre corps. Ce produit et sa ou ses antennes ne doivent pas être placés ou utilisés avec d'autres antennes ou transmetteurs.

CONSERVEZ PRÉCIEUSEMENT CES INSTRUCTIONS

Français10

Mention de licence libre

Le logiciel inclus dans ce produit contient un logiciel libre. Vous pouvez obtenir l'intégralité du code source correspondant pour une période de trois ans après la dernière expédition du produit en envoyant un courriel à l'adresse : mailto:[e-mail].

Vous pouvez également l'obtenir dans un format physique, sur un CD-ROM par exemple, moyennant des frais limités.

L'URL suivante http://opensource.samsung.com/opensource/SimpleConnectTP/seq/0 mène à la page de téléchargement du code source et aux informations disponibles relatives à la licence libre associés à ce produit. Cette offre est valable à toute personne recevant ces informations.

Suivez attentivement ces instructions pour installer correctement le lave-vaisselle.

• Retirez délicatement l'emballage du produit et vérifiez l'absence de dommages. Si tel est le cas, précisez-le sur le bordereau de livraison et gardez-en une copie. N'installez pas le lave-vaisselle et contactez le service client Dacor le plus proche.
• Si l'appareil n'est pas endommagé, vous pouvez procéder à l'installation. Si vous êtes sur le point d'installer le lave-vaisselle vous-même, lisez d'abord le manuel d'installation et suivez les instructions.
• Gardez l'emballage hors de portée des enfants pour des raisons de sécurité.

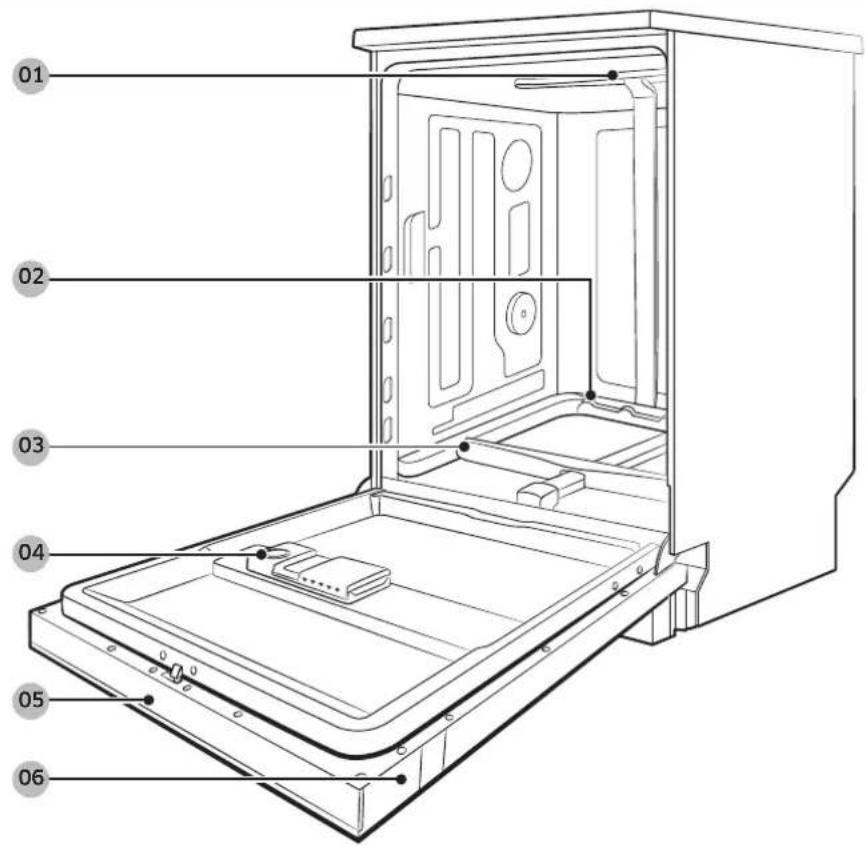

Vue d'ensemble du lave-vaisselle

01 02 03 04 05 06

01 Gicleur supérieur

04 Réservoir

02 Gicleur inférieur

05 Tableau de commande

03 Réflecteur d'eau

06 Porte

Français12

Accessoires

Panier supérieur Panier inférieur Panier à couverts 3
e panier

Autres

Kit d'installation (manuel d'installation/ d'utilisation fournis)
Plaque de protection

Avant de commencer

Utilisation de base des paniers

Réglage de la hauteur

Vous pouvez régler la hauteur du panier supérieur de manière à pouvoir placer des plats de plus grande taille dans le panier inférieur. Selon la hauteur du panier supérieur, le panier inférieur peut accueillir des assiettes de 12 po (30 cm) de diamètre et le panier supérieur, des assiettes de 8 po (20 cm) de diamètre.

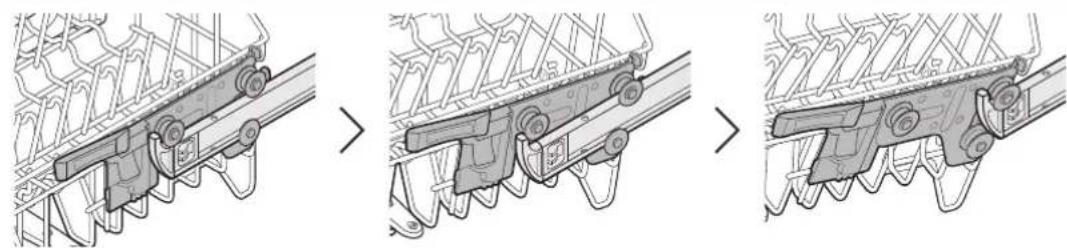

Pour lever le panier supérieur :

Tirez le panier supérieur vers le haut. La poignée réglable se bloque et le panier supérieur se lève.

Pour abaisser le panier supérieur :

Tenez les deux poignées réglables situées sur les côtés du panier supérieur, puis appuyez de façon uniforme.

ATTENTION

• Réglez la hauteur du panier supérieur avant d'y charger la vaisselle. Autrement, vous risquez d'endommager cette dernière.
• Assurez-vous de tenir les deux poignées pendant le réglage, autrement, la porte du lave-vaisselle risque de ne pas se fermer correctement.

Français14

Pour retirer le panier supérieur

Pour retirer le panier supérieur, tirez l'intégralité du panier supérieur vers l'avant, puis levez-le délicatement. Voir les illustrations ci-dessus.

ATTENTION

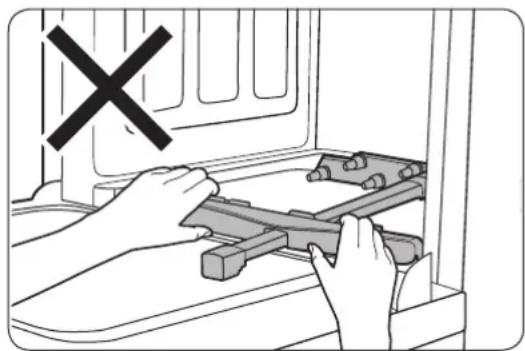

• Ne mettez pas le lave-vaisselle en marche sans le panier supérieur. Autrement, le lave-vaisselle ne fonctionnera pas correctement et fera du bruit.
• Le panier supérieur étant amovible, insérez-le correctement pour que le lave-vaisselle puisse fonctionner normalement.

Avant de commencer

Précautions relatives au chargement de la vaisselle

Objets non adaptés au lave-vaisselle

Lavez uniquement des objets en verre, en porcelaine et des couverts lavables au lave-vaisselle en consultant les étiquettes du fabricant. Ne lavez pas d'objets en aluminium (les filtres à graisse par exemple). Le lave-vaisselle risque d'endommager l'objet en aluminium et, dans les cas extrêmes, de provoquer une grave réaction chimique.

Ne lavez pas les objets suivants au lave-vaisselle :

• Objets en acrylique ou en aluminium : peuvent décolorer les plats avec ornements dorés et marquer les autres objets.
• Objets assemblés par collage : les objets en plastique traité risquent de se détacher. Les objets en bois, en ivoire, en cuivre ou en étain risquent de se détacher.
• Objets en plastique ne tolérant pas des températures supérieures à 194 °F (90 °C) : les plastiques fins se lavent et se sèchent difficilement et risquent d'être endommagés en raison des températures de lavage élevées.
• Étain : les objets en étain doivent être lavés à la main et séchés immédiatement. Autrement, ils risquent de rouiller.
• Objets en bois : les objets en bois risquent de se fendre.

ATTENTION

• Ne lavez pas les objets recouverts de cendre, sable, cire, lubrifiant ou peinture.
• Ces matériaux endommageront le lave-vaisselle. La cendre ne se dissout pas et se répandra dans tout le lave-vaisselle.
• Retirez tous les résidus alimentaires (os, pépins, etc.) ainsi que les détritus (cure-dents, serviettes en papier, etc.) de vos plats. Les résidus alimentaires et les détritus peuvent faire du bruit, faire dysfonctionner le lave-vaisselle et endommager vos plats et votre lave-vaisselle.

Français16

Chargement de la vaisselle

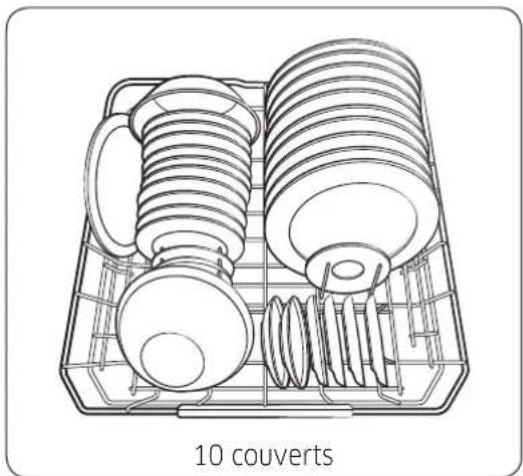

Dans le panier inférieur

Placez la batterie de cuisine (chaudrons, casseroles, etc.) d'un diamètre de 12 po (30 cm) maximum dans le panier inférieur. Il a été spécialement conçu pour accueillir la vaisselle de table, les bols, les assiettes, les plats, les couvercles et les casseroles. Placez les plats dans la colonne centrale du panier de sorte que la partie avant d'un plat soit en face de la partie arrière du plat suivant. Chargez les objets volumineux (casseroles, chaudrons) face intérieure tournée vers le bas. Il est conseillé de charger les tasses, les verres à pied et les soucoupes dans le panier supérieur. Reportez-vous aux dispositions de chargement conseillées ci-dessous.

Avant de commencer

Dans la Zone Booster

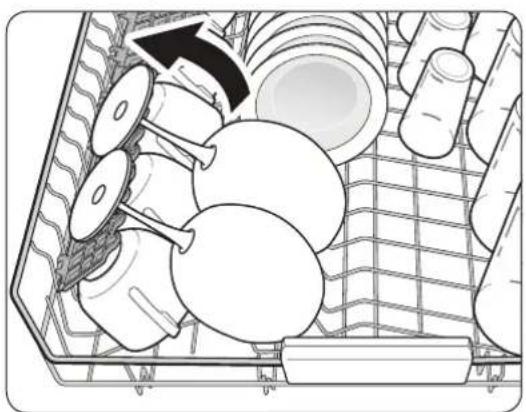

Pour un nettoyage plus efficace, placez les objets volumineux du côté gauche du panier inférieur, dans la Zone Booster. La fonction Zone Booster active des jets d'eau puissants dans la Zone Booster. Assurez-vous que les poignées des chaudrons ou des casseroles n'empêchent pas la rotation des gicleurs et du réflecteur d'eau.

Dans le panier supérieur

Le panier supérieur est conçu pour accueillir les soucoupes, les tasses, les verres et les objets en plastique. Assurez-vous que la vaisselle n'empêche pas le gicleur situé sous le panier supérieur de tourner. (Vérifiez en faisant tourner le gicleur manuellement.). Lorsque vous chargez la vaisselle, tirez le panier supérieur de façon à pouvoir le remplir sans heurter le haut du lave-vaisselle.

Utilisation du porte-verres

Le porte-verres est utilisé pour les tasses, petits objets et ustensiles longs, notamment les verres à vin. Glissez les verres à vin dans les encoches des clayettes à tasses. Repliez le porte-verres si vous ne souhaitez pas vous en servir au cours d'un lavage.

ATTENTION

N'ajustez pas le niveau du panier supérieur avec le porte-verres maintenu vers le haut. Il vous sera impossible de pousser le porte-verres dans le panier supérieur.

Panier à couverts

Le panier à couverts est conçu pour la vaisselle

et les ustensiles de cuisine plats. Utilisez le panier à couverts pour organiser la vaisselle ou les ustensiles plats.

REMARQUE

• Pour de meilleurs résultats, placez les objets très sales dans la panier à couverts standard.
• Vous pouvez retirer le panier à couverts pour libérer de l'espace au niveau du panier supérieur pour laver des éléments plus grands.

Le panier tiendra en place si la vaisselle est placée comme indiquée ci-dessus. Reportez-vous aux illustrations ci-dessous et associez les numéros de gauche avec les numéros de droite.

Avant de commencer

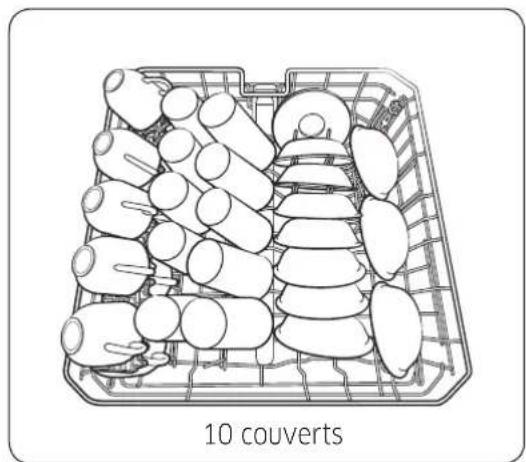

10 couverts

13425

1. Fourchette
2. Cuillère à café
3. Cuillère à dessert
4. Couteau
5. Cuillère et fourchette à servir

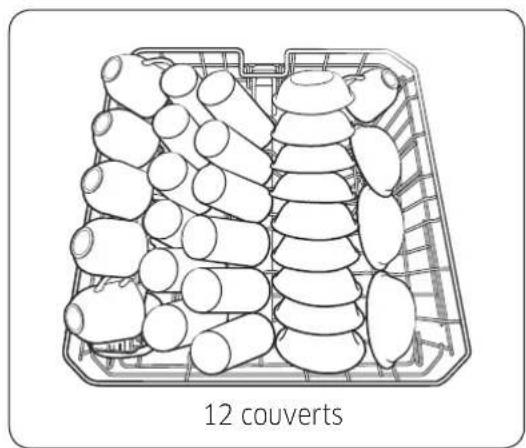

12 couverts

ATTENTION

Ne laissez pas les couverts s'accumuler au fonds du panier.

Français20

Recommendations relatives au produit de lavage

Tous les programmes du lave-vaisselle nécessitent la présence de produit vaisselle dans le compartiment dédié. Appliquez le produit vaisselle comme indiqué pour le programme sélectionné afin d'obtenir les meilleures performances.

AVERTISSEMENT

• N'ingérez pas de produit vaisselle. Évitez de respirer les vapeurs du produit de lavage. Le produit de lavage contient des produits chimiques corrosifs et irritants pouvant provoquer des problèmes respiratoires. Si vous avez ingéré du produit de lavage ou si vous avez inhalé des vapeurs, consultez immédiatement un médecin.
• Gardez le produit de lavage hors de portée des enfants.

ATTENTION

Utilisez uniquement du produit de lavage pour lave-vaisselle. Les autres types de produit de lavage produisent trop de mousse, ce qui peut diminuer les performances du lave-vaisselle ou provoquer son dysfonctionnement.

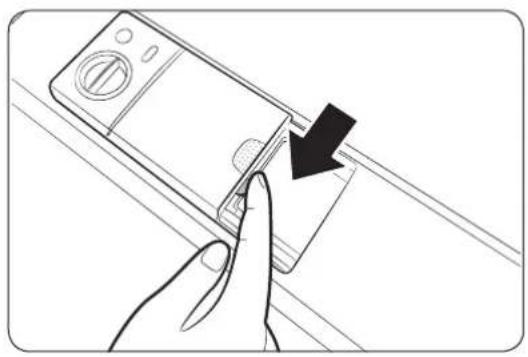

1. Appuyez délicatement sur le couvercle du réservoir pour le déverrouiller, puis faites le glisser pour l'ouvrir. Notez que le couvercle du réservoir s'ouvre à la fin de chaque programme.

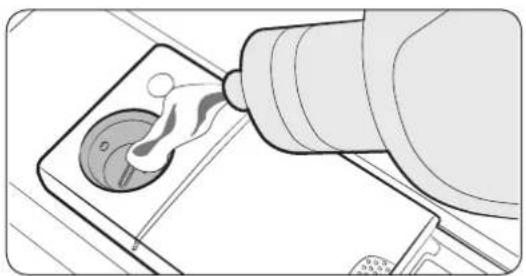

1. Ajoutez la quantité recommandée de produit de lavage dans le compartiment principal.

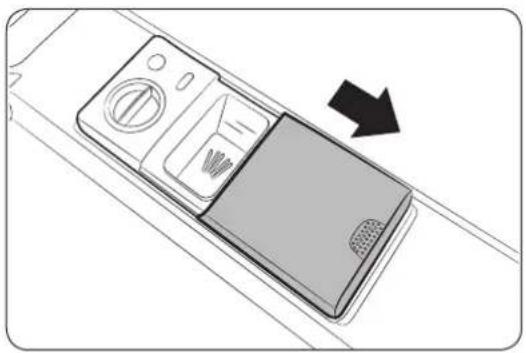

2. Fermez le couvercle, puis appuyez dessus pour le verrouiller.

REMARQUE

Ce lave-vaisselle ne dispose pas de compartiment séparé pour les produits de lavage sous forme de tablettes.

1. Pour obtenir de meilleurs résultats, appliquez une petite quantité (0,5 oz/15 g environ) de produit de lavage sur la porte. Le produit de lavage supplémentaire s'activera pendant la phase de prélavage.

Français22

Quantités recommandées

Programme	Quantité de produit de lavage
	Réservoir de lavage principal Sur la porte pour le prélavage
Auto (Automatique), Normal 3/4 oz (20 g) 1/3 oz (10 g)
Heavy (Intense), Express 60 1 oz (30 g) 1/2 oz (15 g)
Delicate (Délicat) 3/4 oz (20 g) 1/5 oz (5 g)

Produit de rinçage

Le produit de rinçage améliore la performance de séchage du lave-vaisselle. Lorsque le voyant de remplissage de produit de rinçage s'allume sur le tableau de commande, remplissez le réservoir de produit de rinçage. Utilisez uniquement du produit de rinçage liquide. L'utilisation d'un produit de rinçage en poudre entraînera le colmatage de l'ouverture du compartiment et provoquera le dysfonctionnement du lave-vaisselle.

ATTENTION

• Ne remplissez pas le compartiment du produit de rinçage avec du produit de lavage.
• Ne remplissez pas trop le compartiment. Un excès de produit de rinçage peut déborder au cours d'un programme.

1. Tournez le bouchon dans le sens antihoraire pour le retirer.

1. Remplissez le compartiment avec du produit de rinçage comme indiqué par le fabricant du produit de rinçage.

Avant de commencer

1. Tournez le cadran du produit de rinçage pour sélectionner un niveau de produit de rinçage entre 1 et 6.
2. Plus le chiffre est élevé, plus la quantité de produit de rinçage utilisée par le lave-vaisselle sera importante.
3. Pour améliorer les performances de séchage, sélectionnez un niveau plus élevé.
4. En cas de décolorations sur les plats, utilisez un niveau moins élevé.
5. Tournez le bouchon dans le sens horaire pour le fermer.

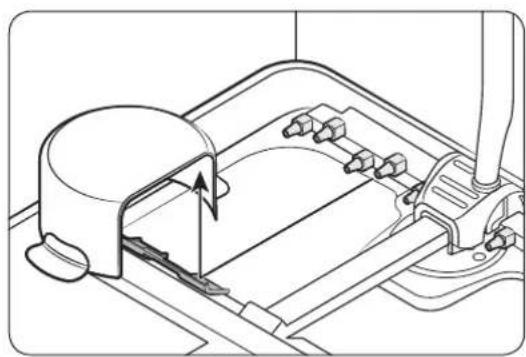

Réflecteur d'eau

Le réflecteur d'eau détecte automatiquement les obstacles présents à l'intérieur du lave-vaisselle pouvant interférer avec le signal du réflecteur. Si un obstacle est détecté à la fin d'un programme, « 0 » clignote pendant plusieurs minutes. Le lave-vaisselle émet un signal sonore pendant plusieurs minutes. Si tel est le cas, retirez l'obstacle.

Français24

Opérations

Tableau de commande

Série DDW24M99**

Série DDW24T99*

01 POWER (MARCHE/ARRÊT)	Appuyez sur ce bouton pour allumer ou éteindre le lave-vaisselle. Lorsqu'un programme est terminé, tous les autres voyants s'éteignent et « 0 » apparaît sur l'écran. Le lave-linge s'éteint ensuite automatiquement.
02 Sélecteur de programme	Appuyez sur ce bouton pour sélectionner un programme selon le niveau de salissure de la vaisselle. Le voyant du programme correspondant s'allume. Le programme par défaut est Normal.
03 Lower Rack(Panier inférieur)	Lower Rack (Panier inférieur) uniquement : si cette option est sélectionnée, seul le gicleur du panier inférieur est activé pour réduire à la fois la durée et la consommation d'énergie. Utilisez ce programme pour nettoyer une petite quantité de vaisselle ou des verres dans le panier inférieur. Pour laver de la vaisselle très sale, ajoutez l'option Zone Booster.Zone Booster : sélectionnez cette option pour améliorer les performances de lavage. Un jet puissant est activé et orienté sur la vaisselle du côté gauche du panier inférieur. Cette option peut légèrement augmenter la consommation d'énergie.[IMAGE] REMARQUESi vous utilisez uniquement le panier inférieur, le gicleur supérieur est désactivé. Ne chargez pas de vaisselle dans le panier supérieur dans ce cas. Toutefois, l'option Zone Booster est disponible quelle que soit la disponibilité du gicleur supérieur.

Opérations

04 Speed Booster (Accélérateur de vitesse)	Sélectionnez cette option pour réduire la durée du programme. Elle n'est disponible qu'avec les programmes Auto (Automatique), Normal, Heavy (Intense) et Delicate (Délicat).
05 Hi-Temp Wash (Lavage à haute température)	Sélectionnez cette option pour augmenter la température de lavage principale pour améliorer les performances de lavage pour les traces de cuisson et les résidus incrustés. Cette option n'est disponible que pour les programmes Auto (Automatique), Normal, Heavy (Intensif) et Express 60.
06 Sanitize (Control Lock) (Assainissement (Verrouillage du tableau de commande))	Si cette option est sélectionnée, la température de l'eau passe à 163 °F (73 °C) pendant le rinçage final pour un assainissement à haute température. Pour en savoir, reportez-vous à la section Options à la page 30.Verrouillage du tableau de commande : cette fonction pour permet de verrouiller les boutons du tableau de commande, sauf le bouton POWER (MARCHE/ARRÊT). Pour en savoir, reportez-vous à la section Verrouillage du tableau de commande à la page 34.
07 iQ Control	Vous pouvez suivre et contrôler le lave-vaisselle à distance via une connexion Wi-Fi. Pour connecter le lave-vaisselle à votre smartphone pour la première fois, maintenez enfoncé le bouton iQ Control. Pour en savoir, reportez-vous à la section Dacor iQ Kitchen à la page 33.
08 Écran	Affiche les informations relatives au programme en cours, y compris le nom et la durée du programme, le temps restant ainsi que les réglages et un code d'information, le cas échéant.
09 Delay Start (Départ différé)	Le départ du programme peut être différé. Pour en savoir, reportez-vous à la section Delay Start (Départ différé) à la page 34.
10 START (Cancel & Drain) (DÉPART) Annuler et vidanger))	Appuyez sur le bouton START (DÉPART) pour démarrer le fonctionnement. Assurez-vous que la porte est fermée.*Cancel & Drain (Annuler et vidanger) : Pour annuler un programme en cours et vidanger le lave-vaisselle, maintenez le bouton START (DÉPART) enfoncé pendant trois 3 secondes.

Français26

Voyants

Voyant Verrouillage du tableau de commande		S'allume si la fonction Verrouillage du tableau de commande est activée, et clignote pendant plusieurs secondes si un bouton autre que POWER (MARCHE/ARRÊT) est actionné.
Voyant Auto-nettoyage		S'allume si Auto-nettoyage est activé, et clignote pendant 5 secondes tous les 20 à 22 programmes. Le compteur de programmes disparaît lorsque le programme Auto-nettoyage est terminé, ou lorsque le lave-vaisselle atteint le 23eprogramme.
Voyant de remplissage de produit de rinçage		S'allume si le lave-vaisselle est en marche sans produit de rinçage.

REMARQUE

Tous les voyants s'allument lorsque le lave-vaisselle entre en mode veille ou s'arrête. Toutefois, ils s'éteignent tous lorsque le lave-vaisselle est en marche.

Opérations

Étapes simples pour commencer

1. Ouvrez la porte et chargez le lave-vaisselle. Assurez-vous que les plats sont vides.
2. Placez les plats dans le panier inférieur, le cas échéant. Si vous ajoutez l'option Zone Booster, placez les plats du côté gauche du panier inférieur.
3. Ajoutez du produit de lavage dans le réservoir correspondant. Pour de meilleurs résultats, ajoutez du produit de rinçage.
4. Appuyez sur POWER (MARCHE/ARRÊT) puis sélectionnez un programme avec les options nécessaires (Speed Booster (Accélérateur de vitesse), Sanitize (Assainissement), etc.). La disponibilité des programmes dépend du modèle.
5. Appuyez sur START (DÉPART) puis fermez la porte. Le lave-vaisselle démarre le programme après une vidange de quelques secondes.

REMARQUE

• Pour changez un programme après son lancement, maintenez le bouton START (DÉPART) enfoncé pendant 3 secondes pour annuler le programme. Sélectionnez ensuite un nouveau programme.
  • Le programme par défaut est Normal.
• Pour reprendre après avoir ouvert la porte pour arrêter le lave-vaisselle, fermez simplement la porte.

Français28

Sensibilité du pavé tactile

Afin de ne pas réduire la sensibilité des touches permettant de commander les fonctions, suivez ces instructions.

• Appuyez bien au centre de chaque bouton avec un doigt.
• Veillez à ne pas appuyer sur plus d'un bouton à la fois, sauf en cas de directive contraire.
• Nettoyez régulièrement la surface du tableau de commande avec un chiffon doux et humide.

Présentation des programmes

Cycles - - - - - - - - Auto Normal Heavy Delicate Express 60 Rinse Only Self Clean 01 02 03 04 05 06 07

01 Auto(Automatique)	Ce programme détecte le degré de salissure de la vaisselle et lance automatiquement le programme le mieux adapté.
02 Normal	Ce programme réduit la consommation d'eau et d'énergie pour la vaisselle normalement sale. Pour réduire la durée du programme, sélectionnez l'option Speed Booster (Accélérateur de vitesse).
03 Heavy (Intensif)	Sélectionnez ce programme pour la vaisselle très sale.
04 Delicate (Délicat)	Sélectionnez ce programme pour la vaisselle sale et fragile, comme les verres fins, en cristal et à vin. Ce programme désactive les options Zone Booster et Sanitize (Assainissement).⚠️ ATTENTIONN'utilisez pas ce programme pour d'autres verres. Ils pourraient devenir troubles ou gravés.
05 Express 60	Sélectionnez ce programme pour laver de la vaisselle légèrement sale pendant environ 1 heure. Ce programme désactive les options Speed Booster (Accélérateur de vitesse) et Zone Booster.

Opérations

06 Rinse Only(Rinçage uniquement)

Sélectionnez ce programme pour rincer uniquement de la vaisselle qui n'a pas besoin d'être lavée. Ce programme n'utilise pas de produit de lavage.

07 Self Clean(Auto-nettoyage)

Utilisez ce programme pour laver la cuve du lave-vaisselle. Assurez-vous que le lave-vaisselle est vide. Si le lave-vaisselle nécessite un auto-nettoyage, le voyant Auto-nettoyage clignote pendant 5 secondes après la mise sous tension du lave-vaisselle. Si vous démarrez le lave-vaisselle alors que le voyant clignote, le voyant s'éteindra automatiquement.⚠️ ATTENTIONN'utilisez pas ce programme pour laver des plats.

Options

Speed Booster (Accélérateur de vitesse)	Sélectionnez cette option pour réduire la durée du programme.
Hi-Temp Wash (Lavage à haute température)	Sélectionnez cette option pour augmenter la température de lavage principale pour améliorer les performances de lavage pour les traces de cuisson et les résidus incrustés.
Sanitize (Assainissement)	Si cette option est sélectionnée, la température de l'eau passe à 163 °F (73 °C) pendant le rinçage final pour un assainissement à haute température. Le voyant correspondant clignote lorsque la température de l'eau atteint la température d'assainissement (plus de 155 °F / 68 °C), puis reste fixe jusqu'à la fin du programme d'assainissement.La fonction Sanitize (Assainissement) est conforme à la norme 184 NSF/ANSI relative aux lave-vaisselle domestiques. Les lave-vaisselle domestiques certifiés ne sont pas conçus pour une utilisation dans des établissements de restauration sous licence. Votre lave-vaisselle est certifié NSF.Seul le programme Heavy (Intense) avec l'option Sanitize (Assainissement) a été conçu pour répondre aux exigences de la norme NSF 184 concernant l'élimination des saletés et l'efficacité d'assainissement.Indisponible avec les programmes Delicate (Délicat) et Rinse Only (Rinçage uniquement).

Français30

Réglages

Vous pouvez modifier les réglages sonores ou de luminosité de l'écran. Pour modifier les réglages, appuyez simultanément sur Delay Start (Départ différé) et Sanitize (Assainissement) pendant 3 secondes. Appuyez sur Sanitize (Assainissement) pour naviguer dans les sous-menus, et appuyez sur Delay Start (Départ différé) pour valider vos modifications.

Son U1/U0 > Séchage Auto Release™ A1/A0

Son

Appuyez sur Sanitize (Assainissement) jusqu'à ce que « U1 » ou « U0 » s'affiche. Pour désactiver le son du lave-vaisselle, sélectionnez « U0 », puis appuyez sur Delay Start (Départ différé). Pour activer le son du lave-vaisselle, sélectionnez « U1 », puis appuyez sur Delay Start (Départ différé).

Séchage Auto Release™

La fonction Séchage Auto Release™ est conçue pour améliorer les performances de séchage. Elle ouvre automatiquement la porte du lave-vaisselle 5 à 15 minutes avant la fin du programme. Vous pouvez activer ou désactiver cette fonction de deux façons.

Opérations

En mode Réglage

1. Maintenez simultanément Delay Start (Départ différé) et Sanitize (Assainissement) enfoncés pendant 3 secondes pour entre en mode Setting (Réglage).
2. Laissez Sanitize (Assainissement) enfoncé jusqu'à ce que « A1 » ou « A0 » s'affiche. Sélectionnez « A1 » (activée) ou « A0 » (désactivée). Pour de meilleurs résultats, sélectionnez « A1 » (par défaut).
3. Appuyez sur Delay Start (Départ différé) pour valider vos modifications.

Sur le tableau de commande

• Pour activer la fonction Séchage Auto Release™, maintenez simultanément Lower Rack (Panier inférieur) et Hi-Temp Wash (Lavage à haute température) enfoncés pendant 3 secondes. « A1 » s'affiche.
• Pour ma désactiver, maintenez de nouveau ces boutons enfoncés pendant 3 secondes. « A0 » s'affiche.

REMARQUE

• Une fois que la porte s'ouvre pour évacuer la vapeur, elle ne peut pas être fermée manuellement pendant les 2 minutes qui suivent. Ce phénomène est normal et ne constitue pas un dysfonctionnement de l'appareil.
• Cette fonction n'est pas disponible avec le programme Rinse Only (Rinçage uniquement).

Français32

Fonctions spéciales

Dacor iQ Kitchen (modèles applicables uniquement)

Ce produit est un lave-vaisselle intelligent prenant en charge Dacor iQ Kitchen.

Le temps nécessaire à l'application pour se connecter et enregistrer le lave-vaisselle dépend de l'état de votre réseau.

Installation

Visitez Google Play Store, Galaxy Apps ou Apple App Store et cherchez « Dacor iQ Kitchen ». Téléchargez et installez l'application Dacor iQ Kitchen fournie pour votre appareil intelligent.

REMARQUE

• L'application Dacor iQ Kitchen est conçue pour Android 4.0 (ICS) ou version supérieure, ou iOS 8.0 ou version supérieure.
• Pour des performances optimales, l'application Dacor iQ Kitchen peut être modifiée sans préavis.

Enregistrer un compte Samsung

Pour utiliser l'application Dacor iQ Kitchen, vous devez vous connecter à votre compte Samsung. SI vous n'avez pas de compte Samsung, sélectionnez Register (S'enregistrer) dans l'application, puis suivez les instructions pour créer un compte.

Opérations

Mise en route

En utilisant l'application Dacor iQ Kitchen, vous pouvez commander votre lave-vaisselle à distance grâce à votre appareil intelligent. Pour des performances optimales, le contenu et la conception de l'application peuvent changer sans préavis.

1. Lancez l'application Dacor iQ Kitchen sur votre smartphone.
2. Si « Dish Washer » (Lave-vaisselle) ne figure pas dans al liste, appuyez sur Add Device (Ajouter un appareil) > Select other device (Sélectionner un autre appareil) > Dish Washer (Lave-vaisselle) sur l'écran de l'application.
3. Maintenez enfoncé le bouton Smart Control (Commande intelligente) sur le tableau de commande du lave-vaisselle pendant plus de 5 secondes jusqu'à ce que le message « AP » s'affiche sur l'écran.
4. Lorsque l'enregistrement de l'appareil est terminé, activez la fonction Smart Control (Commande intelligente) sur votre lave-vaisselle et commandez à distance votre lave-vaisselle.

Départ différé

Vous pouvez différer le départ du programme jusqu'à 24 heures par paliers d'une heure. Pour augmenter l'heure du départ différé, appuyez sur Delay Start (Départ différé) ( ). L'heure affichée indique l'heure à laquelle le programme démarrera.

1. Ouvrez la porte et chargez le lave-vaisselle.
2. Appuyez sur Delay Start (Départ différé) (L), puis maintenez enfoncé Delay Start (Départ différé) (pour changer l'heure par paliers d'une heure.
3. Fermez la porte et appuyez sur le bouton START (DÉPART).

REMARQUE

Pour changer l'heure du départ différé une fois que le lave-vaisselle est en marche, appuyez sur POWER (MARCHE/ARRÊT) et redémarrez le lave-vaisselle.

Verrouillage du tableau de commande

Pour éviter que des enfants ne jouent avec lave-vaisselle, la fonction Verrouillage du tableau de commande verrouille tous les boutons, sauf POWER (MARCHE/ARRÊT).

- Pour activer la fonction Verrouillage du tableau de commande, maintenez le bouton Sanitize (Assainissement) enfoncé pendant 3 secondes. Si la fonction Verrouillage du tableau de commande est activée, vous ne pouvez pas sélectionner de programme ni d'option, ni démarrer d'opération.

- Pour désactiver la fonction Verrouillage du tableau de commande, maintenez le bouton Sanitize (Assainissement) enfoncé de nouveau pendant 3 secondes.

- La fonction Verrouillage du tableau de commande reste active après le redémarrage du lave-vaisselle. Pour annuler la fonction Verrouillage du tableau de commande, vous devez d'abord la désactiver.

- Pour ajouter du produit de lavage ou d'autres éléments lorsque la fonction Verrouillage du tableau de commande est active, vous devez d'abord la désactiver.

Français34

Précautions d'entretien

Nettoyage

Garder votre lave-vaisselle propre permet d'améliorer ses performances, de limiter les réparations et d'allonger sa durée de vie.

Partie externe

Nettoyez les éclaboussures sur la surface du lave-vaisselle dès que nécessaire. Pour retirer délicatement les taches et la poussière du tableau de commande, utilisez un chiffon doux légèrement humide.

ATTENTION

• N'utilisez jamais de benzène, de cire, de diluant, d'agent de blanchiment chloré, d'alcool ou d'autres produits chimiques. Ces substances risquent de décolorer la surface du lave-vaisselle et de former des taches permanentes.
• La partie interne du lave-vaisselle est dotée de composants électriques. N'aspergez pas d'eau directement sur le lave-vaisselle. Protégez les composants électriques afin qu'ils n'entrent pas en contact avec de l'eau.
• Pour le tableau de la porte en acier inoxydable, utilisez nettoyant adapté pour appareils ménagers et un chiffon doux et propre.

Partie interne

Nettoyez régulièrement la partie interne du lave-vaisselle afin d'en retirer les saletés et les résidus alimentaires. Essuyez la partie interne du lave-vaisselle et de la porte à l'aide d'un chiffon humide. Nous vous recommandons de remplir le réservoir de produit de lavage avec du produit spécial vaisselle puis de faire fonctionner le lave-vaisselle à vide avec le programme Auto-nettoyage.

Pour que la grille à couverts reste propre, retournez-la après utilisation. Pour éliminer les tâches ou les odeurs de la grille à couverts, démarrez le programme Auto-nettoyage avec le lave-vaisselle vide et sans produit de lavage jusqu'à ce que la grille à couverts soit propre. Puis, arrêtez le programme et placez une tasse contenant 8 onces de vinaigre blanc dans le panier inférieur. Fermez la porte et redémarrez le programme.

ATTENTION

Ne retirez pas la garniture d'étanchéité (long joint en caoutchouc entourant l'ouverture du lave-vaisselle). Elle assure l'étanchéité de la partie interne du lave-vaisselle.

Utilisez un chiffon mouillé pour éliminer les dépôts de graisse ou de calcaire à l'intérieur du lave-vaisselle. Sinon, ajoutez du produit de lavage et démarrer un programme à vide en utilisant la température de rinçage la plus élevée.

ATTENTION

Pour éviter d'endommager le moteur, soyez délicat lorsque vous déplacez manuellement le réflecteur d'eau.

Précautions d'entretien

Gicleurs

Pour éviter que les gicleurs ne se bouchent ou si ces derniers sont bouchés, retirez et nettoyez les gicleurs. Retirez-les délicatement pour ne pas les casser.

Gicleur intégré au panier supérieur

1. Ouvrez la porte et retirez le panier supérieur pour accéder au gicleur supérieur.
2. Desserrez et retirez l'écrou, puis enlevez le gicleur.
3. Débouchez et nettoyez le gicleur.
4. Réinsérez le gicleur puis serrez l'écrou à la main.

5. Tournez le gicleur à la main pour vérifier qu'il s'engage correctement.

6. Ouvrez la porte et retirez le gicleur supérieur. Le gicleur supérieur est visible en haut.

7. Tournez le bouchon du gicleur dans le sens antihoraire pour le retirer puis enlevez le gicleur.
8. Débouchez et nettoyez le gicleur.
9. Réinsérez le gicleur puis serrez le bouchon dans le sens horaire.
10. Tournez le gicleur à la main pour vérifier qu'il s'engage correctement.

Français36

Filtre

Nous vous recommandons de nettoyer le filtre tous les mois.

1. Ouvrez la porte et retirez d'abord le panier inférieur.

2. Tournez la poignée du filtre dans le sens antihoraire pour déverrouiller le cache du filtre.

3. Retirez le cache du filtre, puis le microfiltre cylindrique en-dessous.

Précautions d'entretien

1. Retirez toute la saleté et les impuretés du microfiltre et du cache du filtre.

2. Rincez-les à l'eau claire puis essuyez-les.

3. Réinsérez le filtre et son cache.

4. Tournez la poignée du filtre dans le sens horaire pour la verrouiller.

ATTENTION

Assurez-vous que le cache du filtre est correctement fermé. Un cache mal serré peut réduire les performances de filtration.

Français38

Pompe de vidange

Si le lave-vaisselle n'arrive pas à se vidanger car la pompe de vidange est bouchée avec un corps étranger, ou si un bruit anormal se fait entendre au niveau de cette pompe, vous devez débouchez et nettoyez la pompe de vidange en suivant les instructions ci-dessous.

1. Retirez le panier inférieur.
2. Reportez-vous à la section Filtre pour retirer le microfiltre cylindrique. Essuyez ensuite le filtre à l'aide d'une éponge pour retirer toute humidité.

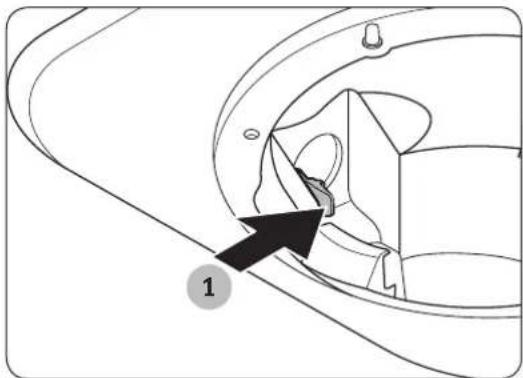

3. Retirez le couvercle de la pompe de vidange en poussant la poignée dans la direction de la flèche (1), vers le haut (2).
4. Vérifiez que la turbine est en bon état. Retirez ensuite toutes les impuretés de la pompe.
5. Remettez le couvercle de la pompe de vidange, puis appuyez dessus jusqu'à ce que vous entendiez un clic.

Entretien sur le long terme

Si vous n'allez pas utiliser le lave-vaisselle pendant une période prolongée, vidangez d'abord l'appareil puis débranchez le tuyau d'eau. Coupez le robinet d'arrivée d'eau et le disjoncteur. L'eau restante contenue dans les tuyaux ou dans les composants internes peut endommager le lave-vaisselle.

Dépannage

Points de contrôle

Si vous rencontrez un problème avec votre lave-vaisselle, consultez d'abord le tableau ci-dessous et essayez les solutions proposées.

Symptôme Cause possible Action
Le lave-vaisselle ne se met pas en marche.	La porte n'est pas correctement fermée.	Assurez-vous que le loquet de la porte est bien enclenché et que la porte est correctement fermée.Assurez-vous que le panier supérieur est correctement relié à la buse.Assurez-vous que le panier supérieur est correctement assemblé.
	Le bouton START (DÉPART)(Réinitialiser) n'est pas sélectionné.	Assurez-vous que le loquet de la porte est bien enclenché et que la porte est correctement fermée. Appuyez ensuite sur START(DÉPART).
	Aucun programme n'est sélectionné.	Sélectionnez un programme.
	Le cordon d'alimentation n'est pas branché.	Branchez le cordon d'alimentation.
	L'eau ne s'écoule pas.	Vérifiez que le robinet d'arrivée d'eau est ouvert.
	Le tableau de commande est verrouillé.	Déverrouillez la fonction Verrouillage du tableau de commande.
Le lave-vaisselle met du temps à se mettre en marche.	Le lave-vaisselle est raccordé à une alimentation en eau froide.	Pour fonctionner correctement, le lave-vaisselle doit être raccordé à une alimentation en eau chaude. S'il est relié à une alimentation en eau froide, un certain temps est nécessaire pour chauffer l'eau.

Français40

Symptôme Cause possible Action
Le lave-vaisselle dégage de mauvaises odeurs.	De l'eau est encore présente à cause du programme précédent.	Avec le lave-vaisselle vide, ajoutez du produit de lavage puis lancez le programme Normal pour nettoyer le lave-vaisselle.
	Le tuyau de vidange est bouché.	Contactez un technicien de maintenance qualifié pour déboucher le tuyau de vidange.
	Le lave-vaisselle n'est pas utilisé quotidiennement ou de la vaisselle sale a été laissée trop longtemps dans l'appareil.	Placez un verre contenant 8 onces de vinaigre blanc dans le panier inférieur, puis lancez un programme Normal à vide et sans produit de lavage.
Toute l'eau n'a pas été évacuée après la fin du dernier programme.	Le tuyau de vidange est plié ou bouché.	Dépliez et débouchez le tuyau.

Dépannage

Symptôme Cause possible Action
Il reste des résidus alimentaires sur la vaisselle.	Le programme qui a été sélectionné n'était pas correct.	• Sélectionnez un programme en fonction du degré de salissure de la vaisselle, comme indiqué dans ce manuel.
	Les filtres et les gicleurs sont bouchés ou ne sont pas assez serrés.	• Nettoyez les filtres ou les gicleurs. Vérifiez que les filtres sont assez serrés. Reportez-vous à la sectionNettoyageà la page 35.
	Vous n'avez pas (assez) utilisé de produit de lavage.	• Utilisez la bonne quantité de produit de lavage pour chaque lavage. Nous recommandons l'utilisation d'un produit de lavage en poudre ou en gel.
	La pression de l'eau est trop faible.	• La pression de l'eau doit être comprise entre 20 et 120 psi (140 à 830 kPa).
	La température de l'eau est trop basse.	• Raccordez le tuyau d'arrivée d'eau au réseau d'eau chaude. Pour un résultat optimal, la température de l'eau doit être de 120 °F (49 °C).
	La vaisselle n'a pas été correctement disposée ou le lave-vaisselle est surchargé.	• Réorganisez la vaisselle de manière à ce qu'elle ne gène pas la distribution du produit de lavage et les gicleurs. Reportez-vous à la sectionCharger la vaisselleà la page 17.
	L'eau est trop dure.	• Utilisez un produit de lavage disponible dans le commerce.• Utilisez du produit de lavage de bonne qualité, récent, contenant un produit de rinçage.• Nettoyez le filtre au minimum une fois par mois.• Utilisez un additif adoucisseur d'eau spécial lave-vaisselle.

Français42

Symptôme Cause possible Action
La vaisselle est encore mouillée.	Aucun produit de rinçage dans le réservoir ou insuffisance de produit de rinçage utilisé.	• Utilisez un produit de rinçage sous forme liquide. Vérifiez le réglage du produit de rinçage.
	La température de l'eau est basse lorsque le lave-vaisselle est en marche.	• Raccordez le tuyau d'arrivée d'eau à une arrivée d'eau chaude. Utilisez du liquide de rinçage avec l'option Sanitize (Assainissement).
	L'appareil est surchargé.	• Un chargement incorrect de la vaisselle peut influer sur son séchage. Chargez la vaisselle conformément aux instructions. Reportez-vous à la section Charger la vaisselle à la page 17.
	L'eau de verres et de tasses s'est renversée sur d'autres éléments pendant le déchargement.	• Videz d'abord le panier inférieur, puis le panier supérieur. Vous éviterez ainsi de faire couler l'eau résiduelle du panier supérieur dans le panier inférieur.
	La fonction Auto ReleaseTM est désactivée.	• Activez la fonction Auto ReleaseTM. Maintenez les boutons Lower Rack (Panier inférieur) et Hi-Temp Wash (Lavage à haute température) enfoncés pendant 3 secondes pour accéder au menu Auto ReleaseTM. Sélectionnez A1 pour activer la fonction Séchage Auto ReleaseTM.

Dépannage

Symptôme Cause possible Action
Le lave-vaisselle est trop bruyant.	Le lave-vaisselle fait du bruit lorsque le couvercle du réservoir est ouvert et lorsque la pompe de vidange se met en marche.	Ceci est tout à fait normal.
	Le lave-vaisselle n'est pas parfaitement stable.	Assurez-vous que le lave-vaisselle a été installé de niveau.
	Un corps étranger (vis, pièce en plastique, etc.) se trouve dans la cavité de la pompe.	Contactez un technicien de maintenance qualifié pour extraire le corps étranger de la cavité de la pompe.
	La vaisselle cogne contre un gicleur.	Réorganisez la vaisselle.
Les verres sont recouverts d'une mince pellicule.	L'eau utilisée est douce et la quantité de produit de lavage trop importante.De la vaisselle en aluminium a été placée dans le lave-vaisselle.	Ne chargez pas trop le lave-vaisselle et utilisez un produit de rinçage pour réduire la quantité de produit de lavage.Retirez les taches à l'aide d'un nettoyant doux.
La vaisselle est recouverte d'un film jaunâtre ou marron.	Ces traces sont des taches de café ou de thé.	Retirez-les à l'aide d'un détachant classique.
Le gicleur ne tourne pas correctement.	Des résidus alimentaires bouchent le gicleur.	Nettoyez le gicleur. Reportez-vous à la section Nettoyage à la page 35.
	Un plat ou un chaudron empêche le gicleur de tourner.	Une fois la vaisselle en place dans les paniers, faites tourner le gicleur manuellement pour vérifier qu'aucun obstacle ne se trouve dans son champ de rotation.
L'eau ne s'évacue pas du lave-vaisselle.	Le système de vidange est bouché.	Nettoyez la pompe de vidange en retirant le couvercle de la pompe de vidange. Reportez-vous à la section Pompe de vidange à la page 39.
Le panier supérieur est plié après le chargement de la vaisselle.	La vaisselle n'est pas correctement répartie.	Organisez la vaisselle conformément aux instructions. Reportez-vous à la section Charger la vaisselle à la page 17.

Français44

Codes d'information

Si le lave-vaisselle ne se met pas en marche, un code d'information peut apparaître sur l'écran. Consultez le tableau ci-dessous et essayez les solutions proposées.

Code Action
LC	Contrôle des fuitesCoupez le robinet d'arrivée d'eau. Accédez à votre disjoncteur et désactivez l'interrupteur correspondant à votre lave-vaisselle. Contactez ensuite l'installateur pour effectuer les réparations nécessaires. Si le problème persiste, contactez le service client Dacor le plus proche.
4C	Contrôle de l'alimentation en eauVérifiez si le robinet d'arrivée d'eau est fermé, si l'arrivée d'eau est bloquée ou si le robinet ou le tuyau d'eau est gelé(e) ou bouché(e) par des corps étrangers. Si le problème persiste, contactez le service client Dacor le plus proche.
5C	Contrôle de la vidangeCoupez le robinet d'arrivée d'eau. Vérifiez que le tuyau de vidange n'est ni bouché ni plié. Vérifiez que le tuyau de vidange à l'intérieur de la pompe n'est pas bouché. Si le problème persiste, contactez le service client Dacor le plus proche.
HC	Contrôle du chauffage à haute températureContrôle fonctionnel. Avec le lave-vaisselle vide, ajoutez du produit de lavage puis lancez un programme. Si le problème persiste, accédez à votre disjoncteur et désactivez l'interrupteur correspondant à votre lave-vaisselle. Contactez ensuite le service client Dacor le plus proche.
3C	Contrôle du fonctionnement de la pompeContrôle fonctionnel. Éteignez le lave-vaisselle et rallumez-le. Si le problème persiste, contactez le service client Dacor le plus proche.
PC	Contrôle de la fonction de lavage par zoneContrôle fonctionnel. Éteignez le lave-vaisselle et essayez de le redémarrer. Si le problème persiste, contactez le service client Dacor le plus proche.
AP	Connectez-vous avec votre smartphone.Lorsque le tableau de commande affiche « AP », maintenez enfoncé le bouton iQ Control du tableau de commande pour connecter le lave-vaisselle à votre smartphone.

Si un code d'information apparaît toujours sur l'écran, contactez le service client Dacor.

Téléphone : [phone] (États-Unis et Canada)

Horaires : du lundi au vendredi, de 06 h 00 à 17 h 00 (heure du Pacifique)

Tableau des programmes

Programme Prélavage 1 Prélavage 2 Prélavage 3 Lavage principal Rinçage 1 Rinçage 2 Rinçage 3
Auto(Automatique)	● ● ●			●122 à 140 °F(50 à 60 °C)	●	○
Normal	● ○ ○			●113 à 143 °F(45 à 62 °C)	●	○
Heavy (Intensif)	● ● ●			●149 °F (65 °C)	● ●	●
Delicate (Délicat)	●			●122 °F (50 °C)	●	●
Express 60				●122 °F (50 °C)	●
Rinse Only(Rinçage uniquement)					●104 °F(40 °C)

Programme Dernier rinçage (Assainissement) Séchage Eau [gal(L)]
Auto(Automatique)	136 à 154 °F (58 à 68 °C)163 °F (73 °C)	●	4,8 à 6,0 (18,0 à 22,8 L)
Normal	131 à 149 °F (55 à 65 °C)163 °F (73 °C)	●	2,5 à 5,8 (9,5 à 22,1 L)
Heavy(Intensif)	154 °F (68 °C)163 °F (73 °C)	●	7,5 (28,3 L)
Delicate(Délicat)	149 °F (65 °C)	●	4.5 (17,0 L)
Express 60	140 °F (60 °C)163 °F (73 °C)	●	2,9 (11,1 L)
Rinse Only(Rinçage uniquement)			1.1 (4,1 L)

• Les températures (°F et °C) dans la colonne Dernier rinçage correspondent à la température de l'eau lorsque l'option Sanitize (Assainissement) est sélectionnée.
• Lorsque vous sélectionnez le programme Auto (Automatique) ou Normal, vous pouvez éliminer les étapes optionnelles selon le degré de salissure de la vaisselle.
• La consommation d'eau et la durée du programme varient en fonction des étapes et options que vous ajoutez et de la pression et de la température de l'alimentation en eau.
• En l'absence de produit de rinçage, la durée du programme et la température du dernier rinçage peuvent légèrement augmenter.

Français46

Annexe

Protection de l'environnement

• Votre lave-vaisselle est fabriqué à partir de matériaux recyclables. Si vous décidez de vous en débarrasser, veuillez respecter la réglementation locale relative à l'élimination des déchets. Coupez le câble d'alimentation de manière à ce que l'appareil ne puisse plus être branché sur une source d'alimentation.
• Retirez la porte afin d'éviter que des enfants ou de petits animaux ne se fassent piéger à l'intérieur de la machine.
• Ne dépassez pas les quantités de produit de lavage recommandées par le fabricant du produit.

Caractéristiques techniques

MODELE	DDW24M999UM / DDW24M999US / DDW24T998US / DDW24T999BB(Lave-vaisselle encastrable)
Alimentation électrique 120 V / 60 Hz, CA uniquement, disjoncteur 15 A
Pression d'eau	20 à 120 psi(140 à 830 kPa)
Capacité de lavage 14 couverts
Puissance nominale	Moteur de lavage : 60 à 100 WRésistance chauffe-eau : 1100 W
Dimensions(largeur x profondeur x hauteur)	DDW24M999UM / DDW24M999US / DDW24T998US : 2312" × 22^13/16" × 3214" (598 X 580 X 820 mm)DDW24T999BB : 2312" × 2178" × 3214" (598 X 555 X 820 mm)
Poids (sans l'emballage)	DDW24M999UM / DDW24M999US / DDW24T998US : 101 lb (46 kg)DDW24T999BB : 99 lb (45 kg)

Garantie et assistance

Obtenir de l'aide

Avant de contacter l'assistance :

1. Consultez la section Dépannage de ce manuel (pages 40-45).
2. Consultez les conseils utiles de la section Dépannage.
3. Prenez connaissance des conditions de garantie de votre produit.
4. Si aucun de ces conseils ou solutions ne résout votre problème, appelez notre service après-vente au numéro ci-dessous.

Le service client de Dacor est joignable de 06 h 00 à 17 h 00 (heure du Pacifique).

Pour des questions ou des réparations sous garantie auprès du DDS (service différencié Dacor) pour les États-Unis et le Canada

Téléphone : [phone], numéro de poste 2822

Pour des questions ou des réparations hors garantie pour les États-Unis et le Canada Téléphone : [phone], numéro de poste 2813

Contactez-nous via notre site Web : www.dacor.com/contact-us

Garantie

Éléments couverts par la garantie

CERTIFICAT DE GARANTIE : LAVE-VAISSELLE DACOR

DANS LES CINQUANTE ÉTATS DES ÉTATS-UNIS, LE DISTRICT DE COLUMBIA ET AU CANADA :

PLEINE GARANTIE D'UN AN

La garantie s'applique uniquement à l'appareil Dacor vendu à l'acheteur (premier utilisateur) à compter de la date d'achat initial ou de la date de clôture pour les nouvelles constructions, quelle que soit la période la plus longue. La garantie est valable sur les produits achetés neufs auprès d'un revendeur agréé Dacor ou d'un autre revendeur autorisé par Dacor.

Si votre produit Dacor dysfonctionne dans l'année qui suit la date d'achat initiale, en raison d'une malfaçon ou d'une défaillance matérielle, Dacor résoudra le problème sans frais.

Tous les dommages superficiels (rayures sur les surfaces en inox, défauts de peinture/porcelaine, etc.) visibles sur le produit ou sur les accessoires fournis doivent être signalés à Dacor dans les 60 jours suivant la date d'achat initiale pour être couverts par la garantie.

Les pièces consommables, telles que les filtres et les ampoules, ne sont pas couverts par la garantie et sont de la responsabilité de l'acheteur.

Français48

GARANTIE DE VINGT-CINQ ANS

Valable sur la rouille présente sur la porte et le réservoir en acier inoxydable.

LIMITATIONS DE LA GARANTIE

L'assistance sera fournie par la société de dépannage désignée par Dacor pendant les heures de travail normales. Veuillez noter que les prestataires de service sont des entités indépendantes et ne sont pas des agents de Dacor.

Les modèles d'exposition et de maison-témoin ayant une date de production antérieure de plus de 5 ans, les produits vendus sans garantie ainsi que les produits installés pour un usage non résidentiel, incluant, sans s'y limiter, les organisations religieuses, les casernes, les bed and breakfast et les spas, disposent d'une garantie de pièces d'un an uniquement. La livraison, l'installation, les coûts de main d'œuvre et autres frais de service sont de la responsabilité de l'acheteur.

La garantie sera nulle et non avenue sur les produits altérés ou déformés ou en cas d'étiquette ou de numéro de série manquant(e).

Le propriétaire doit fournir une preuve d'achat ou une déclaration de clôture pour les nouvelles constructions sur demande. Tous les produits Dacor doivent être accessibles à des fins de service. La garantie est nulle et non avenue si un produit non approuvé ETL, CUL ou CSA est importé des États-Unis.

HORS DES CINQUANTE ÉTATS DES ÉTATS-UNIS, DU DISTRICT DE COLUMBIA ET DU CANADA : GARANTIE LIMITÉE À LA PREMIÈRE ANNÉE

GARANTIE LIMITÉE À LA PREMIÈRE ANNÉE

Si votre produit Dacor dysfonctionne dans l'année qui suit la date d'achat initiale, en raison d'une malfaçon ou d'une défaillance matérielle, Dacor fournira une nouvelle pièce, franco à bord, pour remplacer la pièce défectueuse.

La livraison, l'installation, les coûts de main d'œuvre et autres frais de service sont de la responsabilité de l'acheteur.

Garantie et assistance

Éléments non couverts par la garantie

• De légères variations de couleurs peuvent être visibles sur les pièces peintes, l'éclairage de la cuisine, le placement de produit et d'autres facteurs : cette garantie ne s'applique pas aux variations de couleurs.
• Les appels concernant des informations sur la bonne utilisation ou le bon entretien du produit.
• Les frais d'assistance concernant des îles ou des zones isolés, incluant, sans s'y limiter, les traversées en ferry, les routes à péage et autres frais de voyage.
• Les dommages indirects ou accessoires, incluant, sans s'y limiter, la perte d'aliments ou de médicaments, le temps pris sur le travail ou les repas de restaurant.
• Dysfonctionnement du produit dans le cadre d'une utilisation commerciale, professionnelle, locative ou toute application autre qu'une utilisation résidentielle.
• Dysfonctionnement du produit découlant d'une mauvaise installation du produit.
• Remplacement des fusibles, coffrets à fusibles ou réinitialisation des disjoncteurs.
• Dommages sur le produit causés par un accident, un incendie, une inondation, une coupure de courant, des sautes de puissance ou une catastrophe naturelle.
• Responsabilités liées aux dommages sur les appareils à proximité incluant les meubles, les sols, les plafonds et autres structures ou objets proches du produit.
• Casse, décoloration ou dommage sur les surfaces en verre ou métalliques, les composants en plastique, les ornements, la peinture ou autre finition causés par une mauvaise utilisation, entretien, détournement ou négligence.

Hors garantie

Si vous rencontrez un problème au-delà de la période de garantie standard, veuillez nous contacter. Dacor examine chaque problème et question de ses clients pour leur fournir la meilleure solution selon les situations.

LES SOLUTIONS EXPOSÉES DANS LES GARANTIES EXPRESSES CI-DESSUS SONT LES SEULES SOLUTIONS VALABLES. AUCUNE AUTRE GARANTIE EXPRESSE N'EST FAITE, ET, HORS DES CINQUANTE ÉTATS DES ÉTATS-UNIS, DU DISTRICT DE COLUMBIA ET DU CANADA, TOUTES LES GARANTIES TACITES, INCLUANT, SANS S'Y LIMITER, TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE ET D'APTITUDE À UNE UTILISATION OU UNE FIN PARTICULIÈRE, SONT LIMITÉES À UNE DURÉE D'UN AN À COMPTER DE LA DATE D'ACHAT INITIALE. DACOR NE SAURAIT EN AUCUN CAS ÊTRE TENU POUR RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE OU INDIRECT. DANS L'ÉVENTUALITÉ OÙ DACOR L'EMPORTERAIT DANS TOUTE POURSUITE JUDICIAIRE, DACOR SE VERRA REMBOURSER TOUS LES FRAIS ET DÉPENSES, Y COMPRIS LES FRAIS D'AVOCAT, PAR LE CLIENT DE DACOR. AUCUNE GARANTIE, EXPRESSE OU TACITE, N'EST FAITE À UN ACHETEUR QUANT À LA REVENTE.

Certains États et certaines juridictions n'autorisent pas de limitations quant à la durée des garanties tacites, ni l'exclusion ou la limitation de dommages accessoires ou indirects ; il se peut, par conséquent, que les limitations et exclusions énoncées ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous confère des droits légaux spécifiques, vous pouvez également avoir d'autres droits qui varient d'un État à l'autre.

Français50

Notes

dacor®

Manual del usuario

Lavavajillas integrable Modernist / Heritage

Serie DDW24M99*

Serie DDW24T99*

Contenido

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
