ME by Starck 2173512085 - Toilette Duravit - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ME by Starck 2173512085 Duravit au format PDF.
| Marque | Duravit |
| Modèle | ME by Starck 2173512085 |
| Type de produit | Toilette avec abattant douche (WC avec douchette intégrée) |
| Alimentation électrique | 220-240 V~50/60 Hz ou 100-120 V~50/60 Hz |
| Puissance nominale | 1,65 kW max |
| Fusible | 16 A |
| Dispositif de protection | RCD 30 mA (disjoncteur différentiel) |
| Indice de protection | IP X4 |
| Classe de protection | I |
| Alimentation en eau | Eau froide DN 15 (1/2") |
| Pression d'eau | 0,07-0,75 MPa (10-109 psi) |
| Dureté de l'eau max | 2,4 mmol/l (240 ppm) |
| Température ambiante min | 4 °C (39 °F) |
| Installation | Réservée aux installateurs sanitaires et électriciens qualifiés |
| Montage | WC en une pièce, fixation murale et au sol |
| Raccordement eau | Utiliser uniquement les flexibles fournis |
| Raccordement électrique | Ne pas endommager le câble ; remplacement par le fabricant ou SAV |
| Entretien et nettoyage | Éviter le gel ; utiliser des produits non abrasifs |
| Sécurité | Ne pas démonter l'abattant douche (risque d'électrocution) |
| Fonctions principales | Rinçage, lavage arrière/avant, séchage (abattant douche) |
| Pièces détachées | Contacter le fabricant ou le SAV agréé |
FOIRE AUX QUESTIONS - ME by Starck 2173512085 Duravit
Questions des utilisateurs sur ME by Starck 2173512085 Duravit
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Toilette au format PDF gratuitement ! Retrouvez votre notice ME by Starck 2173512085 - Duravit et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ME by Starck 2173512085 de la marque Duravit.
MODE D'EMPLOI ME by Starck 2173512085 Duravit

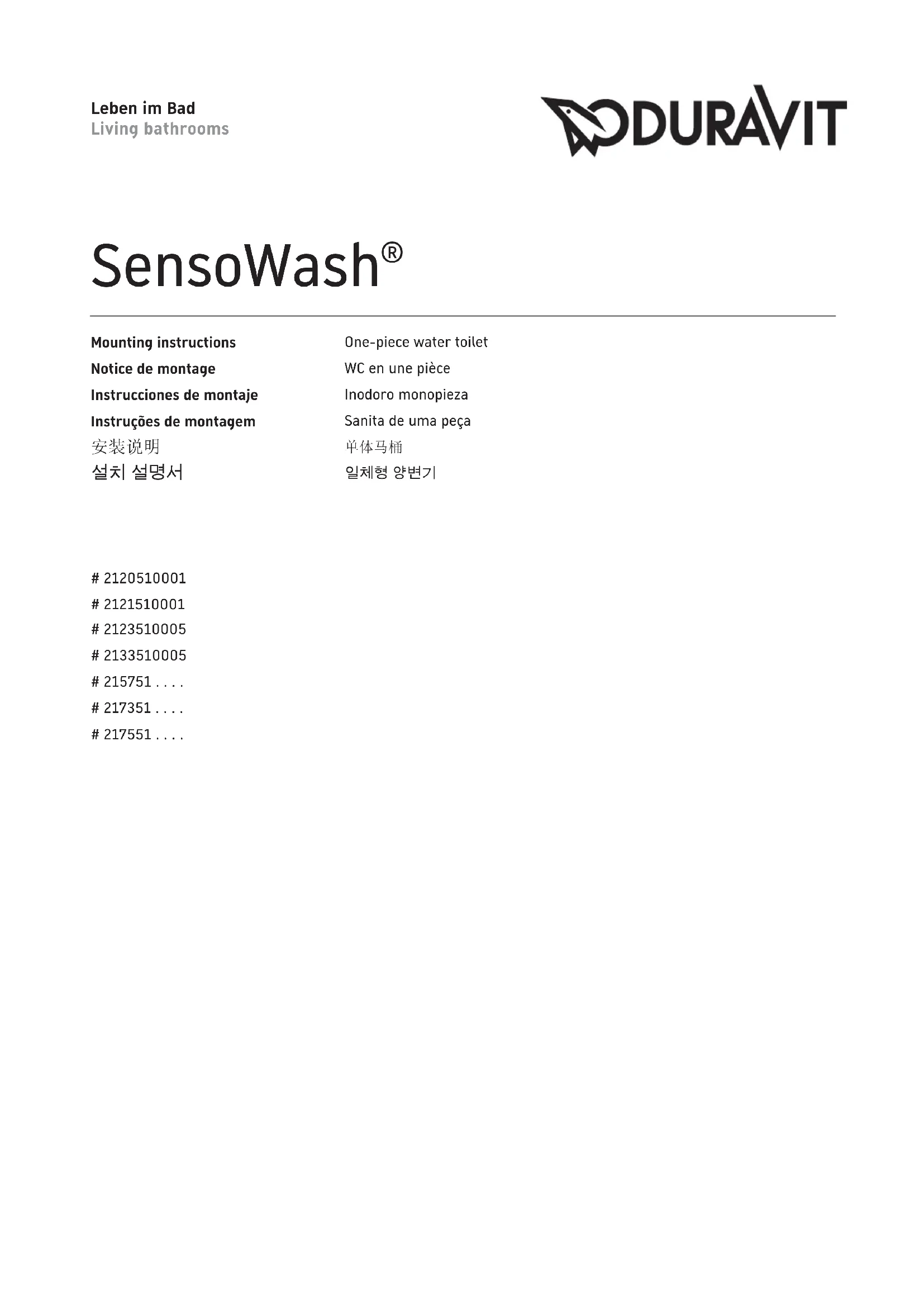

Notice de montage WC en une piece
Remarques importantes Installation électrique / installation hydraulique 6
Concernant la notice de montage
Cette notice de montage fait partie de l'abattant douche Duravit et doit être lue attentivement avant le montage.
Explication des averissements et symboles
DANGER! En cas de risques elevés, dangers mortels, blessures graves
REMARQUE! Pour évider les dégats matériels
Référence au chapitre Installation électrique
Référence à la Consigne de montage dans ce chapitre
Référence au chapitre Installation hydraulique
Invitation à vérifier (p. ex. les rayures)
Invitation à recueillir de l'eau
Ne pas couder le flexible
Groupe cible et qualification
L'abattant douche et le raccord d'eau correspondant doit exclusivement etre montes par des installateurs sanitaires dument formes.L'installation electrique doit uniquement etre realizede par des installateurs elec-triques qualifiés.
REMARQUE!
Les prescriptions d'installation des sociétés de distribution locales, les normes nationales et les directives bassé tension doivent être respectées sans réserve.
REMARQUE!
Ne PAS monter l'abattant douche dans des locaux exposés au gel. La température ambiente ne doit pas être inférieure à 4^ (39 °F).
Instructions de sécurité
DANGER!
Danger de mort par electrocution.
NEPAS démon ter les différ l'abattant douche.
Si le cable d'alimentation endommagé, il doit être remplace par le fabricant ou son service après-vente ou par une personne avec un niveau de compétence équivalent afin d'éviter tout danger.
Consignes de montage
Avant le montage, dire les fiches techniques de preinstallation. Celles-ci peuvent etre telecharges sur Internet via le site www.duravit.com.
Le montage de la rehausse de I'abattant WC douche est decrit dans une notice separée.
parer l'écoulement au sol (graphique 4)
Tenir compte de la notice jointe.
cer le WC contre le mur et le fixer (aphique 16)
Tenir compte de la notice jointe.
Installation électrique Installation hydraulique
Alimentation electrolyte 220-240V\~50/60Hz
610...2.
Alimentation électrique 100-120V\~50/60Hz
610...1.
Puissance nominale 1,65 kW
max.
Fusible I N = 16A
RCD I N = 30mA
Indice de protection IP X4
Classe de protection 1
Eau froide DN 15 (1/2")
Pression d'eau 0,07-0,75 MPa
(10-109 psi)
Durete de I'eau 2,4 mmol/1 max. (240 ppm)
REMARQUE!
En cas de durete de I'eau ≥ 2,4 mmol/
(≥ 240~ppm) , installer un adoucisseur d'eau.

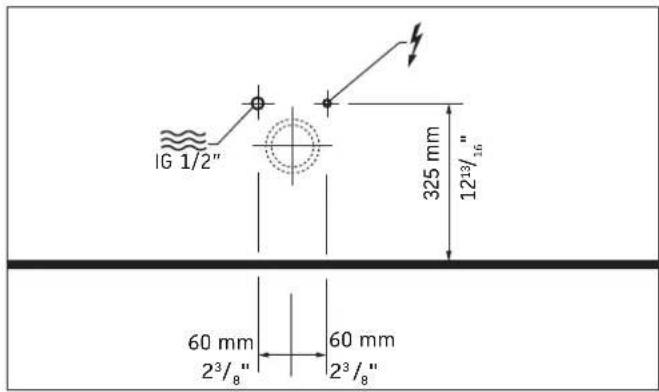

Position du raccordement electrique
Pre-installation
Pre-installation
Poser la conduite derac>dnottledleraccerdentedauetll'evacuiationdeauperma nente: dans des zones indiquees.
- Tenir compte de la position du raccord électrique
Faire dépasser la conduite d'arrivée sur au moins 800 mm (31½")
- connecter le fusible séparé en冲动
- connecter le dispositif de protection contre les courants de fuite à coupure sur tous les pôles
Mettre l'appareil corre
DANGER!
Risque pour la santé et endommagement possible du produit.
Alimenter l'abattant douche avec de l'eau potable provenant de la conduite d'eau principale.
Cst enepnats ar d e c t o r d reer. d 'e aux u s sanitaire, d'eau de mer ou d'eau non ou faiblement traitée.
13 Brancher la conduite (graphique 13)
Tenir comp te des conduccteurs L, N, PE.
7 Raccorder l'eau (graphique 7)
REMARQUE! Eviter tout dysfonctionnement.
Utiliser uniquement les flexibles d'alimentation en eau fournis.
15 Monter la prise de raccordement (graphique 15)
Fixer la prise de raccordement sur l'emplacement prévu du WC.
