0304064 - Support écran plat KIMEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support écran plat design scandinave (chevalet)
Marque	KIMEX
Modèle	0304064
Compatibilité TV	45" à 65"
Poids maximal supporté	50 kg
Matériaux principaux	Acier et aluminium
Hauteur totale (avec TV)	Variable selon taille TV, câble anti-chute de 1100 mm
Type de montage	Pied au sol (chevalet), sans fixation murale
Installation	Recommandée par un professionnel, vis fournies
Sécurité	Câble anti-chute inclus, kit de sécurité fourni
Utilisation	Intérieur uniquement
Entretien	Nettoyage avec chiffon doux, vérification tous les 3 mois
Pièces détachées	Vis, rondelles et colliers de verrouillage fournis
Réparabilité	Pièces standards, contacter distributeur pour remplacement
Contenu de l'emballage	Chevalet, plaque support, vis M6/M8, câble anti-chute, colliers, notice
Dimensions du produit (colis)	Environ 1100 mm de hauteur (câble), base large (non spécifiée)
Poids du produit seul	Environ 8-10 kg (estimation)

FOIRE AUX QUESTIONS - 0304064 KIMEX

Ce support est-il compatible avec une TV de 55 pouces ?

Oui, le support KIMEX 0304064 est conçu pour les TV de 45 à 65 pouces. Vérifiez que votre TV respecte le poids maximal de 50 kg.

Faut-il percer des trous dans le mur pour l'installer ?

Non, ce support est un chevalet au sol. Aucune fixation murale n'est nécessaire. Il se pose directement sur le sol.

Comment installer le câble anti-chute ?

Fixez le câble anti-chute (fourni) au support supérieur à l'aide des pinces à câbles (P-B). Reliez-le au mur ou à un point fixe pour éviter la chute de la TV. Suivez les étapes 5 et 6 du manuel.

Quel est le poids maximum supporté ?

Le poids maximal supporté est de 50 kg. Ne dépassez pas ce poids pour éviter tout risque d'instabilité.

Les vis fournies conviennent-elles à toutes les TV ?

Le support inclut plusieurs jeux de vis (M6x14, M8x16, M6x30, M8x35) et des entretoises pour s'adapter à la plupart des TV. Vérifiez le diamètre et la longueur nécessaires pour votre TV.

Puis-je utiliser ce support à l'extérieur ?

Non, ce produit est prévu uniquement pour une utilisation à l'intérieur. L'extérieur peut entraîner une défaillance ou des blessures.

Comment entretenir le support ?

Nettoyez-le avec un chiffon doux et sec. Tous les trois mois, vérifiez la stabilité et le serrage des vis. Remplacez toute pièce endommagée.

Que faire si une pièce est manquante ?

Contactez votre distributeur local pour obtenir une pièce de remplacement. Ne commencez pas l'installation sans toutes les pièces.

Puis-je fixer une TV de 70 pouces sur ce support ?

Non, la compatibilité maximale est de 65 pouces. Une TV plus grande pourrait dépasser la capacité de poids et la stabilité du support.

Faut-il des outils spécifiques pour l'assemblage ?

Un tournevis cruciforme et une clé Allen (non fournis) sont nécessaires. Les vis se serrent à la main, ne pas trop serrer. Suivez le manuel de montage.

MODE D'EMPLOI 0304064 KIMEX

FR Lisez entièrement le guide d'utilisateur avant de commencer l'installation et le montage. Si vous avez des questions concernant les instructions ou les avertissements, vailliez contactervotre distributeur local pour une assistance.

À ATTENTION: L'utilisation de produits plus lourds que les poids nominaux indiqués peut entraîner une instabilité causant des blessures potentielles.

• Les supports doivent être joints comme spécifié dans les instructions de montage. Une mauvaise installation peut entraîner des dommages ou de graves blessures aux

personnes.

• Un équipement de sécurité et les outils appropriés doivent être utilisés. Ce produit devrait être installé uniquement par des professionnels.

• Assurez-vous que la surface de soutien supporte en sécurité le poids combiné de l'équipement et de tous les matériaux et composantes associés.

- Utilisez les vis de montage fournies et NE ŠERREZ PAS TROP les vis de montage.

- Ce produit contient de petites pièces qui peuvent causer un étouffement si elles sont avalées. Eloignez ces pièces des enfants.

- Ce produit est prévu uniquement pour une utilisation à l'intérieur. L'utilisation de ce produit à l'extérieur peut entraîner une défaillance du produit ou des blessures aux

personnes.

IMPORTANT: Avant l'installation, assurez-vous que vous avez reçu toutes les pièces selon la liste de vérification des composants. Si une pièce est manquante ou

endommagée, téléphonez à votre distributeur local pour qu'il la remplace.

MAINTENANCE: A intervalles réguliers (au moins tous les trois mois) vérifiez que le support est d'utilisation sûre et flable.

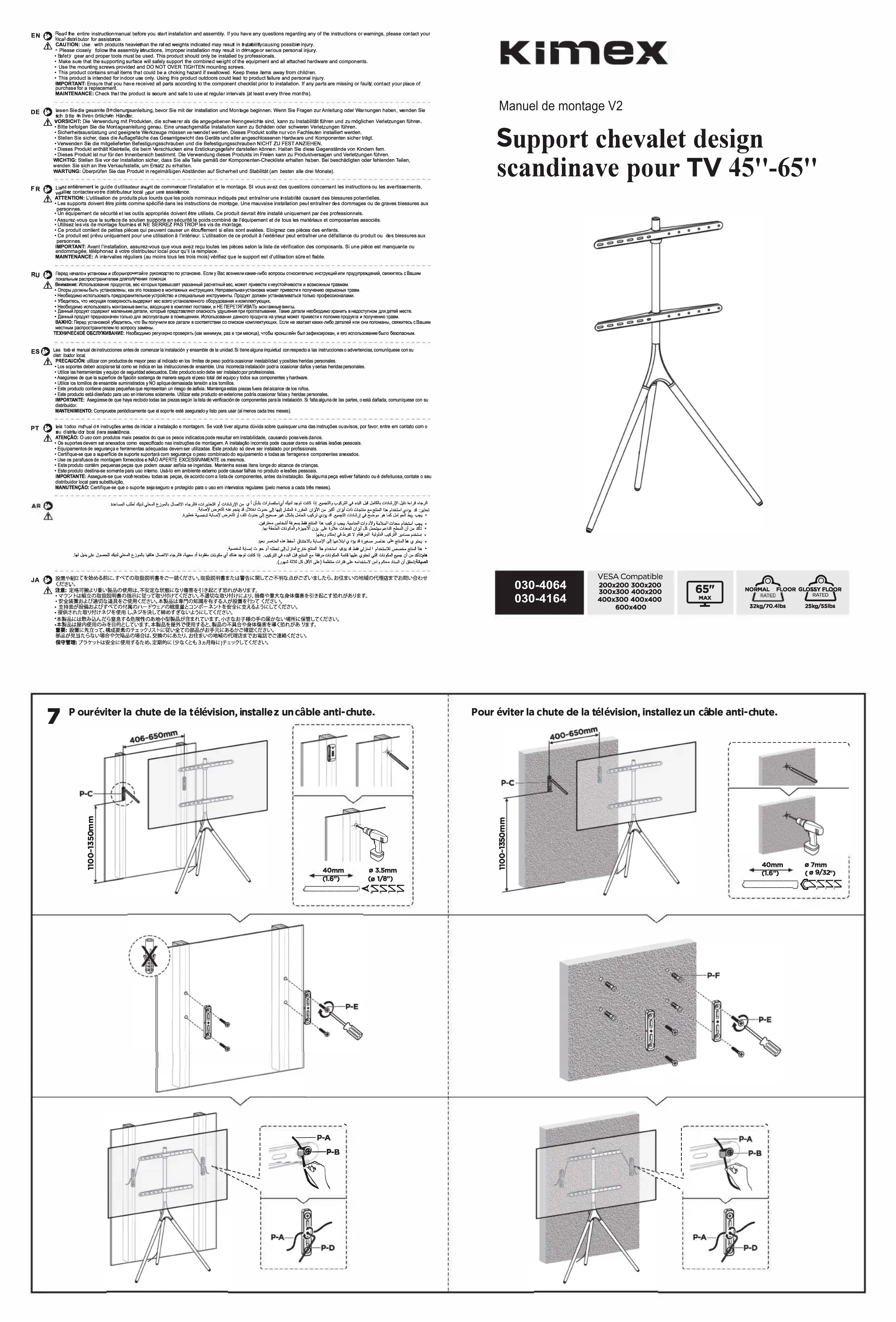

Manuel de montage V2

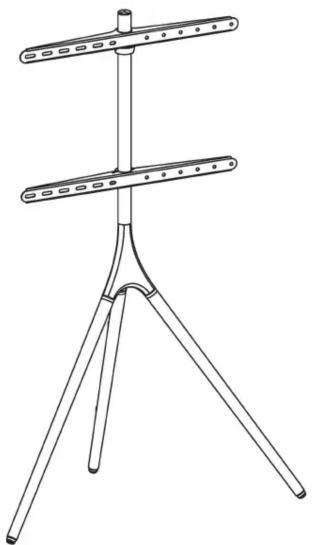

Support chevalet design scandinave pour TV 45"-65"

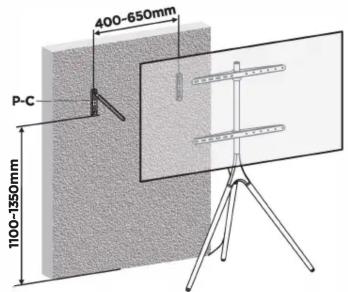

7 Pouréviter la chute de la télévision, installe z un câble anti-chute.

Pour éviter la chute de la télévision, installez un câble anti-chute.

A (x2) B (x1) C (x1) D (x1) E (x1) F (x2) G (x2) H (x1) 4mm P-A (x1) P-B (x2) P-C (x2) P-D (x1) 2mm P-E (x4) ST4.8x38 P-F (x4) Ø7x35 P-G (x2) D5 Sécurité : Ce produit comprend des kits de sécurité qui doivent être utilisés conjointement avec le produit pour éviter qu'il ne tombe ou ne se renverse. Le vendeur ne peut en aucun cas être tenu pour responsable des dommage directs, indirects, mériels ou corporels, résultant d'utilisation ou de la mauvaisitisation de ce produit ou liés à celle-ci. M-A (x4) M6x14 M-B (x4) M8x16 M-C (x4) M6x30 M-D (x4) M8x35 M-E (x4) D8 M-F (x4) Ø15xØ8x5 M-G (x4) Ø15xØ8x15

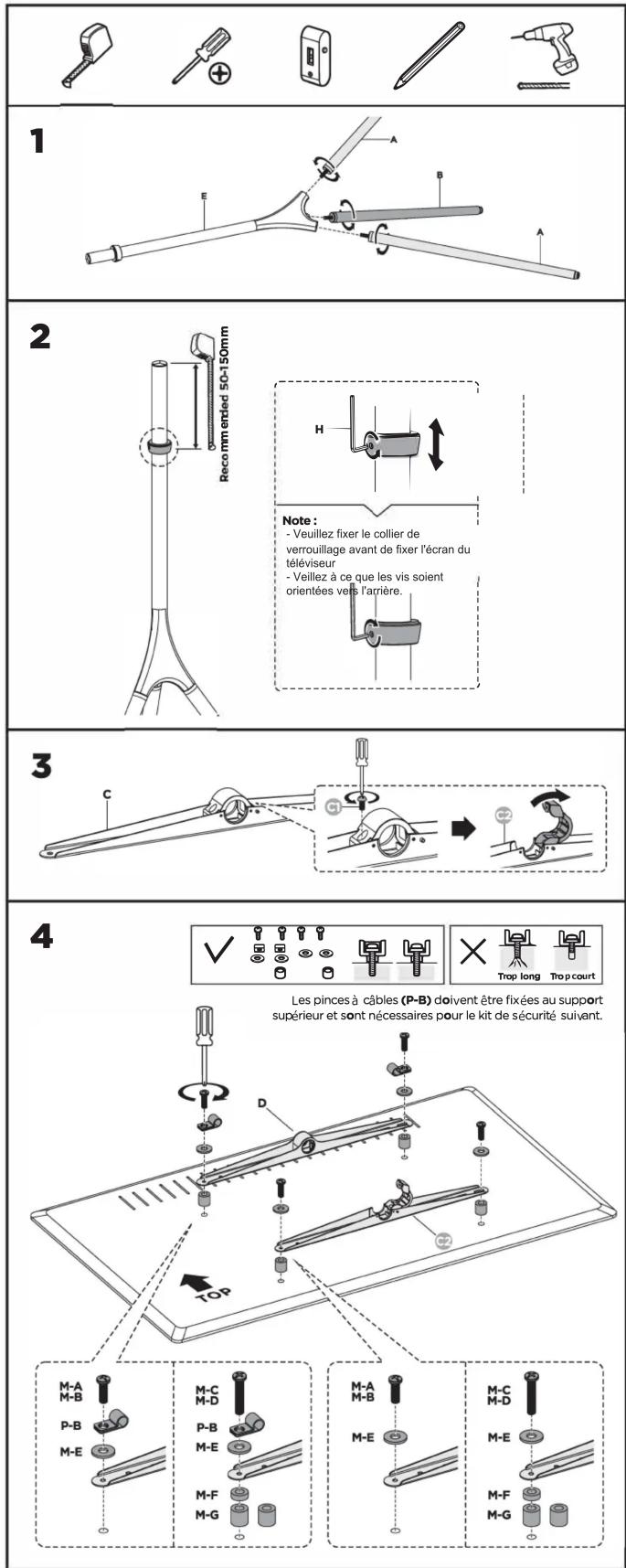

1 2 3 4 Note: - Veuillez fixer le collier de verrouillage avant de fixer l'écran du téléviseur - Veillez à ce que les vis soient orientées vers l'arrière. Les pinces à câbles (P-B) doivent être fixées au support supérieur et sont nécessaires pour le kit de sécurité suivant.

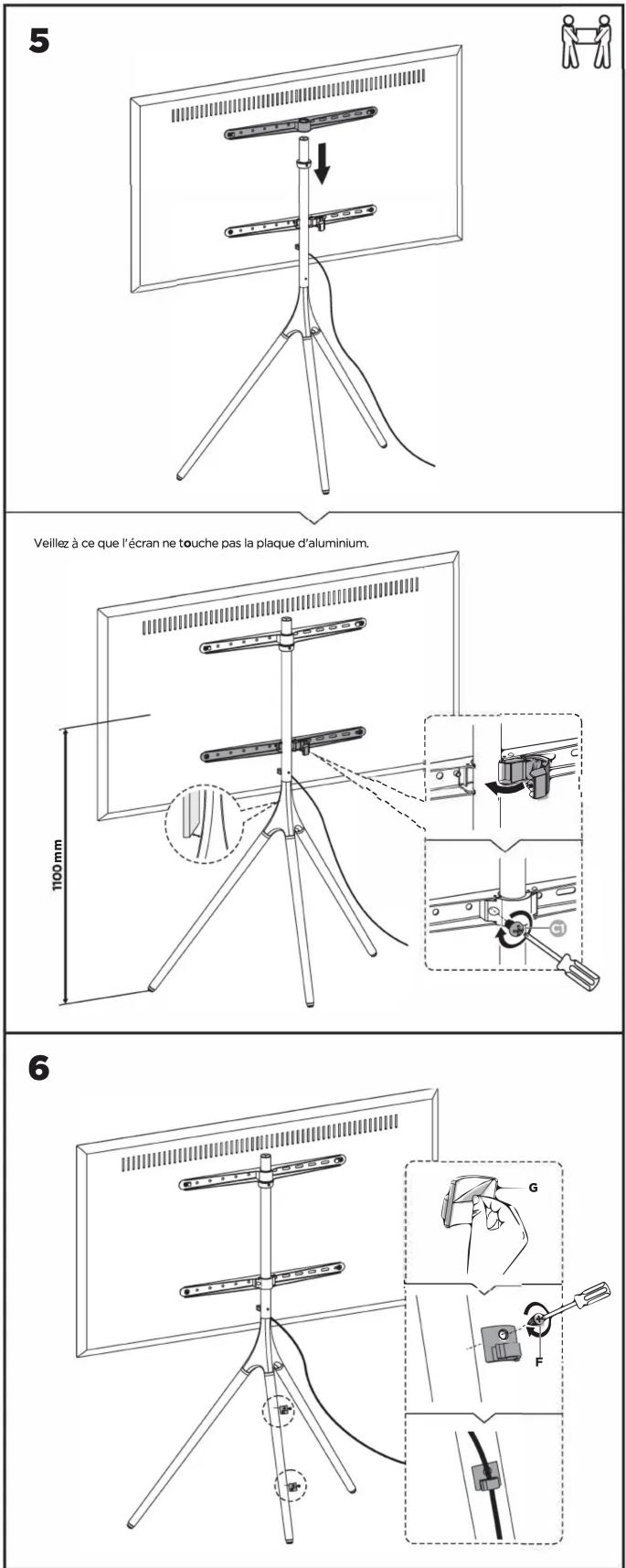

5 Veillez à ce que l'écran ne touche pas la plaque d'aluminium. 1100 mm 6 G F

FR Lisez entièrement le guide d'utilisateur avant de commencer l'installation et le montage. Si vous avez des questions concernant les instructions ou les avertissements, vailliez contactervotre distributeur local pour une assistance.

À ATTENTION: L'utilisation de produits plus lourds que les poids nominaux indiqués peut entraîner une instabilité causant des blessures potentielles.

• Les supports doivent être joints comme spécifié dans les instructions de montage. Une mauvaise installation peut entraîner des dommages ou de graves blessures aux

personnes.

• Un équipement de sécurité et les outils appropriés doivent être utilisés. Ce produit devrait être installé uniquement par des professionnels

• Assurez-vous que la surface de soutien supporte en sécurité le poids combiné de l'équipement et de tous les matériaux et composantes associés.

- Utilisez les vis de montage fournies et NE SÉRREZ PAS TROP les vis de montage.

- Ce produit contient de petites pièces qui peuvent causer un étouffement si elles sont avalées. Eloignez ces pièces des enfants.

- Ce produit est prévu uniquement pour une utilisation à l'intérieur. L'utilisation de ce produit à l'extérieur peut entraîner une défaillance du produit ou des blessures aux

personnes.

IMPORTANT: Avant l'installation, assurez-vous que vous avez reçu toutes les pièces selon la liste de vérification des composants. Si une pièce est manquante ou

endommagée, téléphonez à votre distributeur local pour qu'il la remplace.

MAINTENANCE: A intervalles réguliers (au moins tous les trois mois) vérifiez que le support est d'utilisation sûre et flable.
