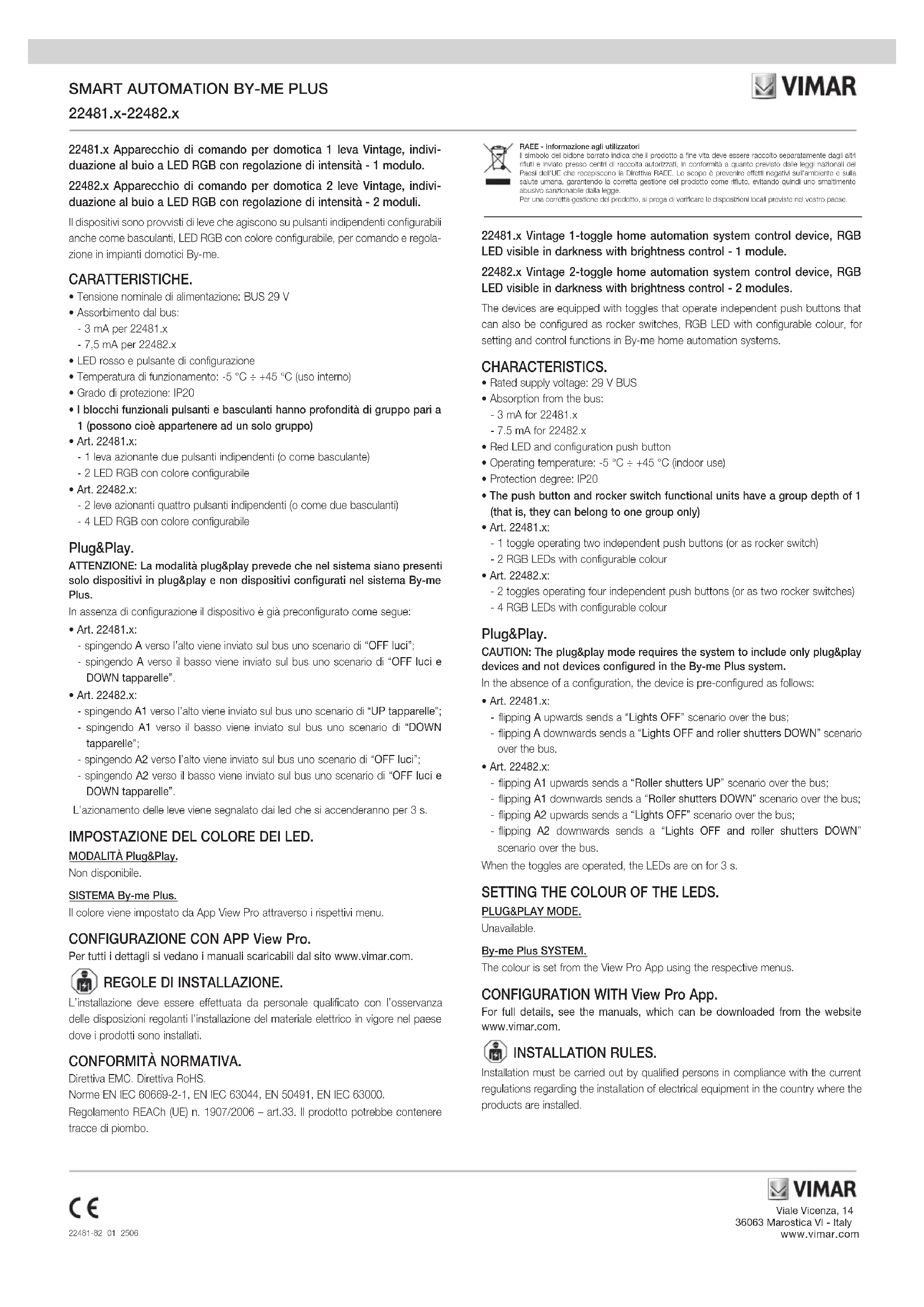

MODE D'EMPLOI 22482.88 Vimar

22481.x-22482.x WEEE - User informationThe crossed out bin symbol indicates that the product must be sent to separate collection facilities for recovery and recycling, in compliance with the national laws of EU Countries that implement the WEEE Directive. The objective is to prevent any harmful effects on the environment and on human health by ensuring that products are disposed of correctly, avoiding illegal disposal sanctioned by law.To dispose of the product correctly, please check local dispositions in your country.DEEE - Informations destinées aux utilisateursLe symbole du bac barré signifie que le produit en fin de vie doit être collecté séparément des autres déchets et envoyé aux centres de collecte agréés conformément aux dispositions nationales des pays de l’UE qui ont transcrit la directive DEEE. Le tri permet de prévenir les nuisances écologiques et sanitaires, de bien gérer la mise au rebut du produit et de ne pas encourir de sanction.Pour une bonne gestion du produit, vérifier les dispositions locales en vigueur dans votre pays. REGULATORY COMPLIANCE. EMC directive. RoHS directive. Standards EN IEC 60669-2-1, EN IEC 63044, EN 50491, EN IEC 63000. REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead. 22481.x Appareil de commande pour domotique 1 levier Vintage, localisation dans l'obscurité par leds RVB avec réglage de l'intensité - 1 module. 22482.x Appareil de commande pour domotique 2 leviers Vintage, localisation dans l'obscurité par leds RVB avec réglage de l'intensité - 2 modules. Les dispositifs présentent des leviers qui agissent sur les poussoirs indépendants pouvant également être configurés en version va-et-vient, leds RVB à couleur configurable, pour la commande et le réglage sur des installations domotiques By-me. CARACTÉRISTIQUES.

• Tension nominale d'alimentation : BUS 29 V

• Absorption du bus : - 3 mA pour 22481.x - 7,5 mA pour 22482.x

• LED rouge et bouton de configuration

• Température de fonctionnement : -5 °C ÷ +45 °C (usage intérieur)

• Indice de protection : IP20

• Les blocs fonctionnels poussoirs et va-et-vient peuvent être associés à 1 seul groupe (profondeur de groupe 1)

• Art. 22481.x : - 1 levier actionnant deux poussoirs indépendants (ou comme va-et-vient) - 2 leds RVB de couleur configurable

• Art. 22482.x : - 2 leviers actionnant quatre poussoirs indépendants (ou comme deux va-et-vient) - 4 leds RVB de couleur configurable Plug&Play. ATTENTION : Pour la modalité plug&play, le système ne devra présenter que des dispositifs plug&play et non pas des dispositifs configurés pour le système By-me Plus. En l'absence de configuration, le dispositif est déjà préconfiguré de la façon suivante :

• Art. 22481.x : - pousser A vers le haut pour envoyer sur le bus un scénario de « OFF éclairage » ; - pousser A vers le bas pour envoyer sur le bus un scénario de «OFF éclairage et DOWN stores».

• Art. 22482.x : - pousser A1 vers le haut pour envoyer sur le bus un scénario de « UP stores » ; - pousser A1 vers le bas pour envoyer sur le bus un scénario de « DOWN stores». - pousser A2 vers le haut pour envoyer sur le bus un scénario de « OFF éclairage » ; - pousser A2 vers le bas pour envoyer sur le bus un scénario de «OFF éclairage et DOWN stores». L’actionnement des leviers est signalé par les leds qui restent allumées 3 secondes. DÉFINITION DE LA COULEUR DES LEDS. MODALITÉ Plug&Play. Non disponible. SYSTÈME By-me Plus. La couleur est définie par l’appli View Pro à travers les menus correspondants. CONFIGURATION AVEC L’APP View Pro. Pour des informations complètes, consulter les manuels à télécharger sur le site www.vimar.com CONSIGNES D'INSTALLATION L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

( ) +45 ÷ -5 : • IP20 : • ( ) 1 • :x.22481 . •
