free solo PT 1.8 GHz - Microphone the t.bone - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Fréquence : 1.8 GHz, Type : Microphone sans fil, Réponse en fréquence : 20 Hz - 20 kHz, Sensibilité : -50 dB, Portée : jusqu'à 100 mètres
Utilisation	Idéal pour les performances live, les enregistrements en studio et les applications de diffusion.
Maintenance et réparation	Vérifier régulièrement les piles, nettoyer le microphone avec un chiffon doux, éviter l'exposition à l'humidité.
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs physiques, utiliser uniquement les accessoires recommandés.
Informations générales	Compatible avec divers récepteurs, garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - free solo PT 1.8 GHz the t.bone

Comment connecter le t.bone free solo PT 1.8 GHz à mon appareil ?

Pour connecter le t.bone free solo PT 1.8 GHz, allumez le récepteur et le transmetteur. Branchez le récepteur à votre appareil audio via la sortie appropriée (XLR ou jack). Assurez-vous que les deux appareils sont sur la même fréquence.

Que faire si le son est faible ou absent ?

Vérifiez d'abord que le microphone est bien allumé et que la pile est chargée. Assurez-vous que le volume du récepteur et de l'appareil de sortie est réglé correctement. Testez également avec un autre câble pour exclure un problème de connexion.

Comment changer la fréquence du t.bone free solo PT 1.8 GHz ?

Pour changer la fréquence, utilisez le bouton de réglage sur le récepteur et le transmetteur. Référez-vous au manuel d'utilisation pour les instructions spécifiques sur la sélection des canaux.

Le microphone capte-t-il les interférences ?

Oui, comme tout microphone sans fil, le t.bone free solo PT 1.8 GHz peut capter des interférences. Assurez-vous de choisir une fréquence libre d'interférences et éloignez-vous des sources de signal comme les téléphones portables ou les routeurs Wi-Fi.

Comment prolonger la durée de vie de la batterie du microphone ?

Pour prolonger la durée de vie de la batterie, éteignez le microphone lorsque vous ne l'utilisez pas. Utilisez des piles de qualité et vérifiez régulièrement leur état. Évitez les températures extrêmes qui peuvent affecter la performance des piles.

Que faire si le microphone ne s'allume pas ?

Vérifiez d'abord la pile. Remplacez-la si nécessaire. Assurez-vous que le microphone est correctement enclenché et vérifiez que le bouton de mise sous tension est en position 'ON'.

Puis-je utiliser plusieurs t.bone free solo PT 1.8 GHz en même temps ?

Oui, vous pouvez utiliser plusieurs unités en même temps, mais assurez-vous de les régler sur des fréquences différentes pour éviter les interférences.

Comment nettoyer mon microphone ?

Pour nettoyer le microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs. Si le grille est sale, vous pouvez la retirer et la laver à l'eau tiède savonneuse, puis la laisser sécher complètement avant de la remettre.

MODE D'EMPLOI free solo PT 1.8 GHz the t.bone

1.1 Informations complémentaires 6 1.2 Conventions typographiques 7 1.3 Symboles et mots-indicateurs 8

2 Consignes de sécurité 9 3 Performances 12 4 Installation et mise en service 14

4.1 Informations générales 14 4.2 Récepteur 15 4.3 Émetteur 17

5 Connexions et éléments de commande 19

5.1 Récepteur 19 5.2 Émetteur 27

6 Utilisation 32

6.1 Récepteur 32

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

Table des matières

6.2 Émetteur 36

7 Données techniques. 40

7.1 Émetteur 40 7.2 Récepteur 42

8 Cables et connecteurs 45 9 Dépannage 49 10 Protection de l'environnement 52

système sans-fil

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sur www.thomann.de.

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vousMLSSENSIT.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heures de vous aider.

système sans fil

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

Le fonctionnement automatique est démarré.

1. Eteignez l'appareil.

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique signification

DANGER directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement type de danger

Avertissement : emplacement dangereux.

système sans-fil

Utilisation conforme

Cet appareil sert à la transmission sans fil des signaux sonores entre microphones ou instruments d'une part, et entre pupitres de mixage, amplificateurs ou enceintes actives d'autre part. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébé ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants leurs utiliser des appareils électriques.

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

système sans-fil

Alimentation électrique externe

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation externe. Avant de raccorder le bloc d'alimentation externe, contrôlez si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez le bloc d'alimentation externe du réseau d'alimentation afin de réduire le risque de décharge électrique ou d'incendie.

Risque d'incendie en cas d'inversion de la polarité

Les piles et batteries insérées dans le mauvais sens peuvent détruire l'appareil ainsi que les piles et batteries en soi. Lors de l'insertion des piles et batteries, respectez la polarité.

Risques de dommages dus aux piles qui fuient

Les piles et batteries qui fuient peuvent durablement endommager l'appareil. Lorsque vous ne l'utilisez pas durant une période prolongée, retirez les piles et batteries de l'appareil.

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut eventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

3 Performances

Le système sans-fil convient particulièrement aux transmissions de son professionnelles, lors d'événements par exemple, sur les scènes de musique rock, au théâtre et dans le domaine musical ou dans les discothèques.

Votre système sans-fil free solo PT se compose des éléments suivants :

Récepteur Diversity 9,5 pouces : - Deux antennes pour une qualité de réception optimale - Balayage automatique des fréquences - Interface infrarouge pour la transmission des réglages du récepteur à l'émetteur - Très grande sensibilité avec un rapport signal/bruit très élevé -Commandesquelch réglable Sorties: XLR, prisepacken6,5mm -Equerre de fixation pour montage en rack de 19 pouces - Alimentation électrique: 12 V (B€), un bloc d'alimentation approprié est inclus Émetteur: Émetteur bodypack sur piles

Dépendant des conditions d'environnement, vous pouvez utiliser six systèmes, à 823 MHz, quatre systèmes, en parallèle et les installer dans un rack.

système sans-fil

Le système fonctionne sur 14 groupes de fréquences préprogrammés avec 12 fréquences préprogrammées chacun.

free solo PT 1.8 GHz

Th·mann MUSIC IS OUR PASSION

4.1 Informations générales

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

système sans-fil

Remarques relatives à la transmission radio

Cet appareil utilise des fréquences qui ne sont pas harmonisées au sein de l'Union européenne (UE) et son utilisation n'est donc autorisée que dans certains pays membres de l'Union européenne. Dans tous les pays européens, les fréquences pour la transmission des signaux sont strictement réglementées. Vérifiez avant sa mise en service si de telles fréquences sont autorisées dans le pays respectif et si l'exploitation doit être notifiée à l'autorité compétente. Vous trouverez de plus amples informations sous http://www.thomann.de. Veillez en fonctionnement à ce que l'émetteur et le récepteur ne soient pas réglés sur le même canal. Ne réglez jamais plusieurs émetteurs sur le même canal. Veillez à ce qu'il n'y ait pas d'objets métalliques entre l'émetteur et le récepteur. Évitez les interférences produites par d'autres systèmes radio et InEar.

Montage sur rack

Cet appareil est conçu pour être monté dans un châssis (rack) 19 pouces, il occupe une unité de hauteur (UH). Le petit matériel nécessaire au montage est fourni.

free solo PT 1.8 GHz

Th·mann MUSIC IS OUR PASSION

Raccordement de l'alimentation électrique

Alimentation électrique externe

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation externe. Avant de raccorder le bloc d'alimentation externe, contrôlez si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez le bloc d'alimentation externe du réseau d'alimentation afin de réduire le risque de décharge électrique ou d'incendie.

Connectez d'abord le bloc d'alimentation au récepteur, puis branchez le bloc d'alimentation dans la prise.

système sans-fil

Mise en place des antennes

Mettez en place les antennes fournies à l'arrière de l'émetteur. Elles pivotent et basculent pour améliorer la qualité de la transmission et s'adapter aux conditions locales.

Si la place avait été insuffisante pour un montage direct des antennes sur l'appareil, par exemple, à cause de la place exiguë dans le rack, vous pouvez utiliser le câble coaxial disponible en option pour monter les antennes en les séparant de l'appareil. Pour les configurations plus grandes avec un maximum de quatre récepteurs, il est recommandé d'utiliser le distributeur qui est disponible en option.

Raccordement et mise en service de la liaison audio

Connectez l’une des sorties audio du récepteur au pupitre de mixage ou à votre amplificateur. Assurez-vous de n’utiliser qu’une des deux sorties du récepteur, car des interférences pourraient apparaître dans le cas contraire.

Mise en place des piles dans l'émetteur

Ouvrez le couvercle du compartiment à pile en le faisant glisser dans le sens de la flèche, puis mettez les piles en place. Veillez à la bonne position des pôles. Refermez le compartiment à pile et mettez l'émetteur en marche. La LED LOW BATT s'allume brièvement.

free solo PT 1.8 GHz

Th·mann MUSIC IS OUR PASSION

Raccordement d'un microphone ou d'un instrument à l'émetteur

Vérifiez que l'émetteur est en arrêt. Connectez le câble du microphone ou de l'instrument à l'entrée de l'émetteur (mini-fiche XLR). - Mettez l'émetteur en marche et testez la transmission avec le microphone ou l'instrument. Si nécessaire, adaptez l'amplification de l'émetteur et le niveau sur votre pupitre de mixage ou votre amplificateur.

système sans-fil

5.1 Récepteur

Face avant

free solo PT 1.8 GHz

Th·mann MUSIC IS OUR PASSION

1 [POWER]

Appuyez sur l'interrupteur pendant quelques secondes pour allumer ou éteindre l'appareil.

Appuyez brièvement sur l'interrupteur pour mettre l'appareil en silencieux.

Tous les réglages entrepris auparavant sont enregistrés, même si l'appareil est coupé et débranché du réseau électrique.

Récepteur infrarouge

3 [ADL]

Démarre la synchronisation des réglages avec l'émetteur.

4 Ecran

5 [SET]

Ouvre le menu.

Incrémente la valeur affichée d'une unité.

Décrémente la valeur affichée d'une unité.

système sans-fil

8 [AUTO]

Démarrer la recherche automatique d'un canal libre.

12, 13 Antennes UHF syntonisées.

Le récepteur évalue le signal radio en provenance des deux antennes et sélectionne le signal représentant la (Meilleure) qualité pour le traitement ultérieur.

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

Face arrière

système sans-fil

9 [DC 12-18V]

Prise de raccordement du bloc d'alimentation à enficher. Si vous utilisez un autre bloc d'alimentation, tenez compte de la tension correcte, de la polarité de la fiche et de la puissance consommée.

10 [BALANCED OUTPUT]

Fiche XLR comme sortie de signal audio symétrique pour une liaison directe avec un pupitre de mixage, un amplificateur ou un appareil enregistreur.

11 [UNBALANCED OUTPUT]

Prise jack en 6,35 mm comme sortie de signal audio asymétrique pour une liaison directe avec un pupitre de mixage, un amplificateur ou un appareil enregistrateur

12, 13 [ANTENNA-B], [ANTENNA-A]

Antennes UHF syntonisées.

Le récepteur évalue le signal radio en provenance des deux antennes et sélectionne le signal représentant la (Meilleure) qualité pour le traitement ultérieur.

Spécification de la gamme de fréquences sur laquelle l'appareil fonctionne. Cette information doit concorder avec celle de l'émetteur.

free solo PT 1.8 GHz

th·mann

Indique le niveau du signal radio reçu.

16[AF]

Affichage du niveau du signal audio.

17 [GP]

Indique le groupe de fréquences réglé.

18 [CH]

Informe sur le canal réglé.

19 [GAIN]

Indique l'amplification ou l'atténuation du signal en dB.

20 [RF]

Indique la puissance de sortie.

21 [SQL]

Indique le niveau réglé de la commande squelch pour le signal radio. Un squelch réglé trop haut réduit la dynamique du système.

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

22 [AUTO]

Indique que la recherche automatique d'un canal libre est en cours.

23 [IR]

Indique qu'un signal infrarouge est reçu.

24 [MHz]

Affichage de la fréquence associée à la combinaison réglée formée par le groupe de fréquences et le canal.

25 [ANT. A], [ANT. B]

Signale laquelle des deux antennes est utilisée actuellement pour la transmission du signal.

système sans-fil

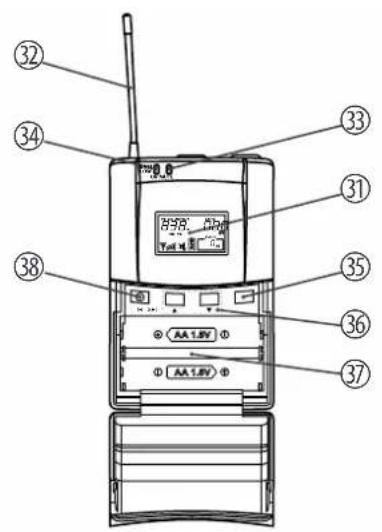

5.2 Émetteur

free solo PT 1.8 GHz

Th·mann MUSIC IS OUR PASSION

31 Écran 32 Antenne 33 [MUTE]

Indique que l'appareil est rendu silencieux.

34[BATT LOW]/[ON]

Clignote lorsque l'état de charge des piles est trop bas.

35 [SET]

Ouvre le menu.

36 Touches

Incrémente ou décrémente la valeur actuellement affichée.

Support pour deux piles AA (LR06), 1,5 V ou des accumulateurs correspondants.

38 [IR]

Séanceur infrarouge

Mini-fiche XLR pour le raccordement à un microphone ou un instrument.

40 Interrupteur principal

Appuyez sur l'interrupteur pendant quelques secondes pour allumer ou éteindre l'appareil. Appuyez brièvement sur l'interrupteur pour activer la mise en silence de l'appareil. Lorsque l'émetteur est mis en silencieux, le symbole n'apparaît pas à l'écran du récepteur.

Spiction de la gamme de frquences sur laquelle l'appareil fonctionne. Cetie information doit concorder avec celle à l'arrière du récepteur.

42 Étrier

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

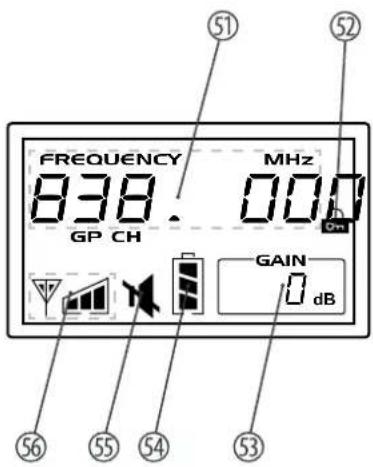

Selon l'option de menu sélectionnée:

■ Affichage de la fréquence associée à la combinaison réglée formée par le groupe de fréquences et le canal. Affichage du groupe de fréquences et du canal réglés.

Indique que l'appareil est verrouillé pour éviter des modifications involontaires.

53 [GAIN]

Indique le niveau du signal radio transmis.

54 Affichage de l'état des piles. Remplacez les piles dès que vous ne verrez plus qu'une barre clignotante affichée. Si la tension des piles baisse encore plus, l'émetteur sera éteint automatiquement. L'état de charge des piles s'affiche aussi au récepteur.

système sans-fil

Indique que l'émetteur a été rendu silencieux. C'est le cas lorsque l'émetteur et le récepteur fonctionnent sur différentes fréquences, lorsque le récepteur ne reçoit aucun signal utile ou lorsque vous avez rendu l'émetteur silencieux en appuyant brièvement sur l'interrupteur principal.

Indique la puissance de sortie.

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

6.1 Récepteur

Sélection d'une fréquence

1. Appuyez sur [SET].

L'affichage [GP] clignote.

1. Utilisez les touches fléchées pour sélectionner le groupe de fréquences.

Appuyez sur [SET] pour confirmer la sélection.

L'affichage [CH] clignote.

1. Utilisez les touches fléchées pour sélectionner un canal au sein du groupe de fréquences réglé.

Si vous avez sélectionné le groupe de fréquences « U », vous pouvez régler la fréquence directement avec les touches fléchées par incréments de 25 kHz. Réglez d'abord la valeur avant le point décimal, puis appuyez sur [SET] et réglez enfin la valeur après le point décimal.

Appuyez sur [SET] pour confirmer la sélection.

système sans-fil

L'affichage indique que le récepteur est en train d'être synchronisé sur la nouvelle fréquence. Après quelques secondes, l'écran affiche à nouveau l'état initial.

Synchronisation de l'émetteur avec le récepteur

1. Ouvrez l'émetteur pour dégager le senseur infrarouge.
2. Appuyez sur [ADL]. L'affichage [IR] clignote.
3. Approchez en dix secondes le capteur infrarouge de l'émetteur de l'interface infrarouge du récepteur.
4. Une fois la synchronisation terminée, l'affichage [I R] ceci de clignoter.

Après trois secondes, l'écran affiche à nouveau l'état initial.

Régler le niveau de sortie

Régler le niveau de sortie avec les touches fléchées.

free solo PT 1.8 GHz

Th·mann MUSIC IS OUR PASSION

Réglage de la commande squelch

1. Appuyez sur [SET] jusqu'à ce que la zone [SQ] clignote sur l'écran.
2. Utilisez les touches fléchées pour régler la valeur souhaitée. La valeur actuelle s'affiche sur le côté droit de l'écran.
3. Appuyez sur [SET] pour confirmer la sélection.

Après trois secondes, l'écran affiche à nouveau l'état initial.

système sans-fil

Recherche automatique de canal libre

1. Appuyez sur [AUTO].

L'affichage [AUTO] clignote, l'écran affiche le nombre des canaux libres disponibles.

1. Utilisez les touches fléchées pour sélectionner l'un des canaux libres.

Appuyez sur [SET] pour confirmer la sélection.

Après trois secondes, l'écran affiche à nouveau l'état initial.

1. Le système retourne automatiquement à l'état initial lorsqu'il ne trouve aucun canal libre en cinq secondes.

free solo PT 1.8 GHz

Th·mann MUSIC IS OUR PASSION

Verrouillage des touches

1. Appuyez en même temps sur and jusqu'à ce que le symbole s'affiche. Toutes les touches sauf l'interrupteur principal sont verrouillées.
2. Pour déverrouiller les touches, appuyez en même temps sur and jusqu'à ce que le symbole disparaisse. Les touches ont à nouveau leur fonction originale.

6.2 Émetteur

Les touches de commande de l'appareil se trouvent derrière le couvercle de la face avant.

système sans-fil

Sélection d'une fréquence

Si vous ne pouvez pas synchroniser l'émetteur avec le récepteur par le biais de l'interface infrarouge, vous pouvez également régler le groupe de fréquence configurable (User Bank) à la main.

1. Appuyez sur [SET] à plusieurs reprises jusqu'à ce que la valeur clignote dans le champ [GP] de l'écran.
2. Utilisez les touches fléchées pour sélectionner le groupe de fréquences.

Appuyez sur [SET] pour confirmer la sélection.

Le chiffre dans le champ [CH] clignote.

1. Utilisez les touches fléchées pour sélectionner un canal au sein du groupe de fréquences régler.

Si vous avez sélectionné le groupe de fréquences U, vous pouvez régler la fréquence directement avec les touches fléchées. Réglez d'abord la valeur avant le point decimal, puis appuyez sur [SET] et réglez enfin la valeur après le point decimal.

Appuyez sur [SET] pour confirmer la sélection.

Après quelques secondes, l'écran affiche à nouveau l'état initial.

free solo PT 1.8 GHz

Th·mann MUSIC IS OUR PASSION

Réglage du gain de l'émetteur

1. Appuyez sur [SET] à plusieurs reprises jusqu'à ce que le chiffre clignote dans le champ [GAIN] de l'écran.
2. Utilisez les touches fléchées pour modifier le gain de l'émetteur en pas de 3 dB (-6 dB, -3 dB, 0 dB).

Appuyez sur [SET] pour confirmer la sélection. Appuyez sur l'interrupteur principal pour fermer le menu sans modification.

Réglage de la puissance d'émission

1. Appuyez sur [SET] à plusieurs reprises jusqu'à ce que le symbole s'affiche.
2. Utilisez les touches fléchées pour modifier la puissance d'émission (5 mW, 10 mW, 20 mW).

Appuyez sur [SET] pour confirmer la sélection. Appuyez sur l'interrupteur principal pour fermer le menu sans modification.

système sans-fil

Affichage du groupe de fréquences et du canal

1. Appuyez sur ⇔ L'écran affiche le groupe de fréquences et le canal utilisés.
2. Appuyez sur [SET] ou attendez pendant cinq secondes pour revenir à l'état initial.

Verrouillage des touches

Appuyez sur jusqu'à ce que le symbole s'affiche. Toutes les touches sauf l'interrupteur principal sont verrouillées.

Déverrouillage des touches

Pour déverrouiller les touches, appuyez sur jusqu'à ce que le symbole s'est apparais- sante. Les touches ont à nouveau leur fonction originale.

free solo PT 1.8 GHz

Th·mann MUSIC IS OUR PASSION

7.1 Émetteur

Fréquence porteuse Bande UHF (600 MHz...1,8 GHz)
Bande de fréquences 1,7815 GHz...1,7955 GHz
Largeur de bande 15 MHz
Largeur de bande de commutation 25 kHz
Type de modulation modulation de fréquence (FM)
Puissance d'émission maximale 20 mW
Rejet des réponses parasites > 55 dBc
Écart de créète ± 55 kHz
Réponse en fréquence NF	60 Hz...18 kHz
Distorsion harmonique (THD) < 0,5 %

système sans-fil

Rapport signal/bruit > 102 dB (A)
Alimentation électrique 2 piles mignon (AA, LR06, 1,5 V) ou accumulateurs correspondants
Portée de la connexion infrarouge pour la syn-chronisation entre l'émetteur et le récepteur.	80 mm
Durée de fonctionnement > 8 h (avec piles alcalines)
Dimensions (B × T × H, sans antennes) 64 mm × 23 mm × 98 mm
Poids 90 g
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20%...80 % (sans condensation)

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

7.2 Récepteur

Connexions d'entrée Alimentation électrique Prise d'entrée pour bloc d'alimentation externe
Connexions de sortie Signal audio Fiche XLR, symétrique
	Prise jack en 6,35 mm, asymétrique
Sensibilité -102 dBm
Réponse en fréquence NF	50 Hz...15 kHz (±3 dB)
Distorsion harmonique (THD) < 0,8 %
Rapport signal/bruit > 105 dB (A)
Alimentation électrique	Bloc d'alimentation externe, 100 - 240 V -50/60 Hz
Tension de service	12 V ≠ 1000 mA, polarité positive à l'intérieur
Dimensions (L × H × P, sans antennes) 212 mm × 160 mm × 44 mm
Poids 900 g

système sans-fil

Conditions d'environnement Plage de température 0^ 40^

Humidité relative 20%...80% (sans condensation)

La fréquence porteuse, la bande de fréquence, le nombre de canaux, la largeur de bande, la largeur de bande de commutation et le type de modulation correspondant à ceux de l'émetteur.

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

Informations complémentaires

Canaux de guitare 1
Technologie de transmission Analogique
Type d'émetteur Émetteur de poche
Type de récepteur Stationnaire
Antenne escamtable BNC
Système de charge Non
Batterie intégrée Non
Convertisseur d'antenne approprié	Disponible en option (n° art. 177448)
Accessoires Câble guitare, kit de montage en rack, boîtier de transport en plastique fournis

système sans-fil

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférible d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée sur tout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

1 Signal 2 Terre

système sans-fil

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

1 Signal (en phase, +) 2 Signal (en opposition de phase, -) 3 Terre

Fiche XLR (symétrique)

1 Masse, blindage 2 Signal (en phase, +) 3 Signal (en opposition de phase, -) 4 Blindage au boîtier de la fiche (option)

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

Mini-connexions XLR pour entrée du signal sur l'émetteur

Une mini-fiche XLR sort d'entrée au signal sur le récepteur. Le dessin et le tableau montrent le brochage mini-fiche XLR.

1 Masse 2 Signal positif (+), point chaud 3 Signal négatif (-)

système sans-fil

9 Dépannage

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

Symptôme Remède
Pas de son 1. Vérifiez l'alimentation en tension de l'émetteur et du récepteur.
	2. Assurez-vous que l'émetteur et le récepteur fonctionnent sur la même gamme de fréquence. La gamme de fréquences est indiquée sur les apparciels.
	3. Emetteur et récepteur, sont-ils tous deux réglos sur le même canal?
	4. Testez la liaison entre le récepteur et l'appareil audio raccordé (amplificateur, pupitre de mixage). L'appareil audio raccordé est-il mis en marche et le niveau de signal à la sortie du récepteur est-il adapté à l'entrée de l'appareil audio?
	5. Faites un essai pour voir si la transmission du son fonctionne lorsque vous vous rapprochez du récepteur avec l'émetteur.
	6. Vérifiez si des pieces métalliques à proximité de l'émetteur ou du récepteur empêchent la transmission.
La transmission est perturbée 1. Modifie l'orientation des antennes.

système sans-fil

Symptôme Remède
	2. Si vous utilisez plus d'un système sans fil à la fois, contrôle les fréquences et les canaux utilisés.
	3. Les interférences peuvent aussi être produit par d'autres systèmes radio et intra-auriculaires.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

free solo PT 1.8 GHz

Th·mann MUSIC IS OUR PASSION

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage des batteries

Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.

système sans-fil

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

free solo PT 1.8 GHz

Th·Mann MUSIC IS OUR PASSION

Remarques

système sans-fil
