Type de produit	Ventilateur 120 mm pour boîtier, ventirad ou radiateur watercooling
Marque	Noctua
Modèle	NF-A12x25 G2 LS-PWM
Dimensions	120 x 120 x 25 mm
Poids	150 g (estimation)
Alimentation	Connecteur 4 broches PWM (compatible 3 broches)
Tension nominale	12 V
Vitesse de rotation	1100 tr/min (max), réductible à 850 tr/min via adaptateur L.N.A.
Régulation de vitesse	PWM automatique sur carte mère compatible
Accessoires fournis	Câble en Y NA-YC1 (4 broches), câble rallonge 30 cm NA-EC1, adaptateur faible bruit NA-RC8, joints anti-vibration NA-AVG1, 4 vis de fixation
Type de roulement	SS02 Bearing scellé haut de gamme
MTBF	Plus de 150 000 heures
Garantie	6 ans garantie fabricant
Entretien et nettoyage	Nettoyer avec plumeau, chiffon légèrement humide ou bombe à air comprimé ; ne pas utiliser d'aspirateur ; ne pas démonter le ventilateur
Sécurité	Ne pas démonter la turbine ; immobiliser les pales avant nettoyage à air comprimé
Pièces détachées et réparabilité	Roulement non remplaçable par l'utilisateur ; accessoires (câbles, adaptateur, joints) disponibles en option
Informations générales	Double contrôle qualité avant expédition ; service client : [e-mail] ; FAQ : faq.s.noctua.at

FOIRE AUX QUESTIONS - NFA12x25 G2 LSPWM Noctua

Comment installer le ventilateur NF-A12x25 G2 LS-PWM sur un radiateur watercooling ?

Utilisez le joint NA-AVG1 fourni à la place des silentblocs anti-vibration pour une meilleure étanchéité et des performances de refroidissement optimales. Fixez le ventilateur avec les vis adaptées.

Puis-je brancher ce ventilateur sur un connecteur 3 broches ?

Oui, le ventilateur est compatible avec un connecteur 3 broches, mais il fonctionnera alors à vitesse maximale, sauf si la carte mère supporte la régulation par tension.

Comment réduire le bruit de ce ventilateur ?

Utilisez l'adaptateur faible bruit NA-RC8 fourni. Il réduit la vitesse de 1100 à 850 tr/min, diminuant ainsi le niveau sonore.

Que faire si le câble d'alimentation est trop court ?

Utilisez le câble rallonge NA-EC1 de 30 cm fourni pour atteindre le connecteur de la carte mère.

Comment connecter plusieurs ventilateurs sur un seul connecteur PWM ?

Utilisez le câble en Y NA-YC1 fourni. Branchez deux ventilateurs sur le câble, puis connectez-le à la carte mère. La carte mère régulera les deux à la même vitesse.

Quel est le sens du flux d'air ?

Le sens du flux d'air est indiqué par une flèche sur le cadre du ventilateur. En général, l'air circule du côté ouvert (avec le sticker) vers le côté avec les pales.

Comment nettoyer le ventilateur correctement ?

Utilisez un plumeau, un chiffon légèrement humide ou une bombe à air comprimé. Ne pas utiliser d'aspirateur. Si vous utilisez une bombe à air, immobilisez les pales pour éviter une rotation excessive qui endommagerait le roulement.

Puis-je démonter le ventilateur pour le nettoyer en profondeur ?

Non, le ventilateur ne peut pas être démonté par l'utilisateur. Désolidariser la turbine du cadre endommagerait le scellement du roulement et annulerait la garantie.

Que faire en cas de défaut ou de panne ?

Contactez le service client Noctua à l'adresse [e-mail]. Vous bénéficiez d'une garantie fabricant de 6 ans et d'un service retour (RMA) direct.

Où trouver la FAQ officielle et d'autres versions de la notice ?

Consultez le site faq.s.noctua.at pour les questions fréquentes et www.noctua.at/manuals pour les notices dans différentes langues.

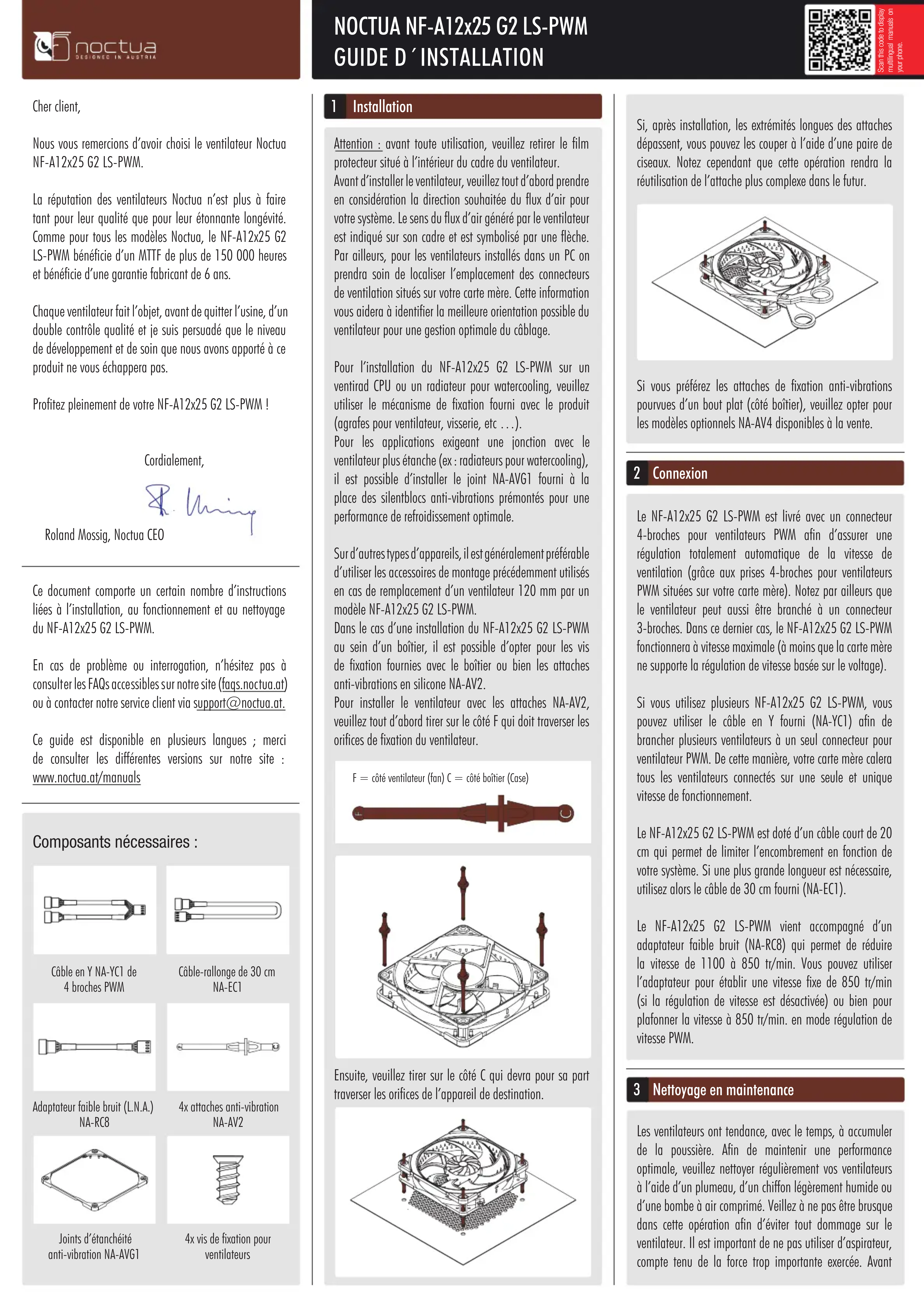

MODE D'EMPLOI NFA12x25 G2 LSPWM Noctua

Nous you remercions d'avoircision le ventilateur Noctua NF-A12x25 G2 LS-PWM.

La réputation des ventilateurs Noctua n'est plus à faire tant pour leur qualité que pour leur étonnante longévite. Comme pour tous les modèles Noctua, le NF-A12x25 G2 LS-PWM bénéficia d'un MTF de plus de 150 000 heures et bénéficia d'une garantie fabricant de 6 ans.

Chaque ventilateur fait l'objet, avant de quitter l'usine, d'un double contrôle qualité et je suis persuadé que le niveau de développement et de soin que nous avons apporté à ce produit ne vous échappera pas.

Profitez pleinement de votre NF-A12x25 G2 LS-PWM!

Cordialement,

Roland Mossig, Noctua CEO

Ce document compeote un certain nombre d'instructions liées à l'installation, au fonctionnement et au nettoyage du NF-A12x25 G2 LS-PWM.

En cas de problème ou interrogation, n'hésitez pas à consulter les FAQs accessibles sur notre site (faq.s.noctua.at) ou à contacter notre service client via [e-mail].

Ce guide est disponible en plusieurs langues ;mercide consulter les différentes versions sur notre site :www.noctua.at/manuals

Composants nécessaires :

Cable en YNA-YCI de 4 broches PWM

Cable-rallonge de 30 cm NA-EC1

Adaptateur faible bruit (L.N.A.) NA-RC8

Joints d'etanchéité anti-vibration NA-AVG1

4x vis de fixation pour ventilateurs

1 Installation

Attention : avant toute utilisation, veillez retarder le film protecteur situé à l'intérieur du cadre du ventilateur.

Avant d'installer le ventilateur, veuillez tout d'abord prendre en considération la direction souhaitee du flux d'air pour voiture système. Le sens du flux d'air géné par le ventilateur est indiqued sur son cadre et est symbolised par une flche. Par ailleurs, pour les ventilateurs installés dans un PC on prend soin de localiser l'emplacement des connecteurs de ventilation situés sur votre carte mère. Cette information vous aidera à identifier la(Meilleure)orientation possible du ventilateur pour une gestion optimale du cablage.

Pour l'installation du NF-A12x25 G2 LS-PWM sur un ventirad CPU ou un radiateur pour watercooling, veillez utiliser le mécanisme de fixation fourni avec le produit (agrafes pour ventilateur, visserie, etc...).

Pour les applications exigeant une jonction avec le ventilateur plus etanche (ex: radiateurs pour watercooling), il est possible d'installer le joint NA-AVG1 fourni à la place des silentblocs anti-vibrations prémontés pour une performance de refroidissement optimale.

Sur d'autres types d'appareils, il est généralement préféroyable d'utiliser les accessoaires de montage précédement utilisés en cas de remplacement d'un ventilateur 120 mm par un modele NF-A12x25 G2 LS-PWM.

Dans le cas d'une installation du NF-A12x25 G2 LS-PWM au sein d'un boitier, il est possible d'opter pour les vis de fixation fournies avec le boitier ou bien les attaches anti-vibrations en silicone NA-AV2.

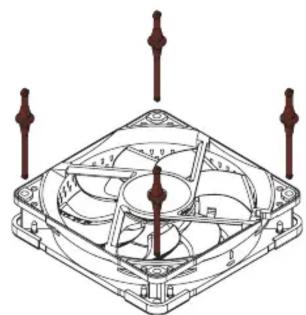

Pour installer le ventilateur avec les attaches NA-AV2, veuillez tout d'abord tirer sur le cote F qui doit traverser les orifices de fixation du ventilateur.

F = coteteventilatour（fan） = coteteboitier(Case)

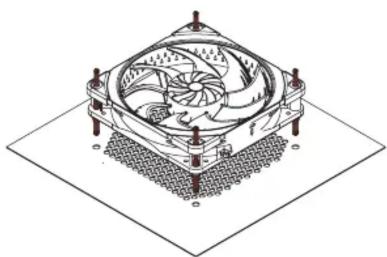

Ensuite, veuillez tirer sur le cote C qui devra pour sa part traverser les orifices de I'appareil de destination.

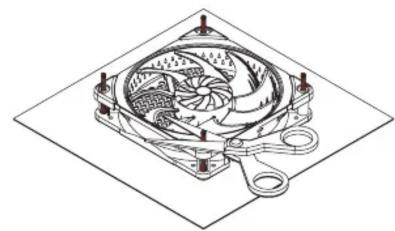

Si, après installation, les extrémites longues des attaches dépassent, vous pouvez les couper à l'aide d'une paire de ciseaux. Notez cependant que cette opération rendra la réutilisation de l'attache plus complexe dans le futur.

Si vous préférez les attaches de fixation anti-vibrations poursuves d'un bout plat (côté boitier), veuillez opter pour les modèles optionnels NA-AV4 disponibles à la vente.

2 Connexion

Le NF-A12x25 G2 LS-PWM est livré avec un connecteur 4-broches pour ventilateurs PWM afin d'assurer une régulation totalément automatique de la vitesse de ventilation (grace aux prises 4-broches pour ventilateurs PWM situées sur votre carte mère). Notez par ailleurs que le ventilateur peut aussi être branché à un connecteur 3-broches. Dans ce dernier cas, le NF-A12x25 G2 LS-PWM fonctionnera à vitesse maximale (à moins que la carte mère ne supporte la régulation de vitesse basée sur le voltage).

Si vous utilisez plusieurs NF-A12x25 G2 LS-PWM, vous pouvez utiliser le cable en Y fourni (NA-YC1) afin de brancher plusieurs ventilateurs à un seul connecteur pour ventilateur PWM. De cette manière, votre carte mère calera tous les ventilateurs connectés sur une seule et unique vitesse de fonctionnement.

Le NF-A12x25 G2 LS-PWM est doté d'un cable court de 20 cm qui permet de limiter l'encombrement en fonction de votre système. Si une plus grande longueur est nécessaire, utilisez alors le cable de 30 cm fourni (NA-EC1).

Le NF-A12x25 G2 LS-PWM vient accompagné d'un adaptateur faible bruit (NA-RC8) qui permet de réduire la vitesse de 1100 à 850 tr/min. Vous pouvez utiliser l'adaptateur pour étabir une vitesse fixe de 850 tr/min (si la régulation de vitesse est désactivée) ou bien pour plafonnier la vitesse à 850 tr/min. en mode régulation de vitesse PWM.

3 Nettoyage en maintenance

Les ventilateurs ont tendance, avec le temps, à accumulator de la poussière. Afin de maintainir une performance optimale, veuillez nettoyer régulièrement vos ventilateurs à l'aide d'un plumeau, d'un chiffon légersement humide ou d'une bombe à air comprime. Veillez à ne pas être brusque dans cette opération afin d'éviter tout dommage sur le ventilateur. Il est important de ne pas utiliser d'aspirateur, compte tenu de la force trop importante exercée. Avant

d'utiliser une bombe à air comprime pour le nettoyage du ventilateur, veuillez préalablement immobiliser les pales de celui-ci afin d'éviter qu'elles ne subissant des vitesses de rotation extrêmes qui pourrait endommager le roulement.

Afin d'assurer un fonctionnement parfait au fil des années, le roulement haut de gamme SS02 Bearing qui equipe les NF-A12x25 G2 LS-PWM est entierement scelledafin d'eviter l'entrée de fines particules de poussière.

Veuillez notes que le ventilateur ne peut etre demontepar l'utiliseur. Desolidariser la turbine de son cadreendommagerait ledit scellement et annulerait alorsla garantie.

! Garantie, service client et FAQs

Malgré un contrôle qualité rigoureux, l'éventualité d'un défaut — même sur des produits haut de gamme — ne peut être totallement écartée. De ce fait, nous nous fforçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efficace.

En cas de problème avec votre NF-A12x25 G2 LS-PWM, n'hésitez pas à contacter notre service client (support@ noctua.at).

Vevillez par ailleurs consulter notre rubrique FAQ sur notre site: faqs.noctua.og
