AZ2U5360 - Recepteur Pure Acoustics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur amplifié
Marque	Pure Acoustics
Modèle	AZ2U5360
Puissance maximale	360 W
Dimensions (L × H × P)	48,3 × 35 × 8,8 cm
Alimentation	AC 220-240 V / 50 Hz
Alimentation de secours	24 V DC
Entrées microphone	3 × 6,3 mm jack (MIC 1, 2, 3) avec volume individuel
Entrées audio auxiliaires	2 × RCA (AUX 1, AUX 2) avec volume indépendant
Entrée USB	1 × USB (lecture de clé USB)
Sortie haut-parleur	100 V (5 zones) et 4-16 Ω (passif)
Sortie ligne	RCA pour amplificateur externe
Bluetooth	Oui, streaming sans fil
Radio FM	Oui, syntoniseur intégré avec recherche automatique
Égaliseur numérique	5 préréglages
Contrôle de tonalité	Basses et aigus analogiques (±10 dB)
Indicateurs	Alimentation et clipping (écrêtage)
Protections	Court-circuit, surcharge
Garantie	1 an (pièces et main-d'œuvre)
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Éviter les liquides.
Sécurité	Utiliser uniquement sur secteur 230 V. Débrancher avant nettoyage.
Réparabilité	Pièces détachées disponibles via le SAV agréé

FOIRE AUX QUESTIONS - AZ2U5360 Pure Acoustics

Comment connecter un microphone sur l'AZ2U5360 ?

Branchez votre microphone dans une des entrées MIC 1, 2 ou 3 (jack 6,3 mm). Utilisez le bouton de volume correspondant (MIC VOL) sur le panneau avant pour régler le niveau.

Puis-je connecter une source audio comme un smartphone ?

Oui, via les entrées AUX 1 ou AUX 2 (RCA). Vous pouvez aussi utiliser le Bluetooth pour une diffusion sans fil, ou le port USB pour une clé contenant des fichiers MP3.

Comment régler le son dans différentes zones ?

L'appareil dispose de 5 zones indépendantes. Utilisez les commandes ZONE CONTROL pour ajuster le volume de chaque zone séparément. La tonalité globale (basses/aigus) s'applique à toutes les zones.

Que faire si l'indicateur de clipping s'allume ?

L'indicateur CLIP signale une distorsion due à un volume trop élevé. Réduisez le volume général ou le gain des entrées (MIC, AUX) jusqu'à ce que le voyant s'éteigne.

Comment utiliser la radio FM ?

Connectez l'antenne FM fournie au bornier FM ANTENNA. Allumez l'appareil, appuyez sur le bouton FM (ou mode) puis lancez la recherche automatique des stations. Utilisez les boutons de recherche manuelle pour parcourir les fréquences.

Puis-je utiliser l'amplificateur en cas de panne de courant ?

Oui, l'appareil accepte une alimentation de secours 24 V DC. Connectez une batterie externe (non fournie) au port 24V DC BACKUP POWER pour une utilisation en situation d'urgence.

Comment connecter des enceintes passives (4-16 Ω) ?

Utilisez les borniers PASSIVE SPEAKER CONNECTION (4-16 Ω). Respectez la polarité (+/-). La puissance délivrée dépend de l'impédance ; ne descendez pas en dessous de 4 Ω.

Comment brancher un amplificateur externe ?

Utilisez la sortie RCA OUTPUT (EXTERNAL AMPLIFIER CONNECTION OPTION) pour relier un amplificateur supplémentaire. Cela permet d'étendre le système à d'autres zones.

Quel est le format de clé USB supporté ?

Le port USB prend en charge les clés formatées en FAT32 contenant des fichiers audio MP3. Branchez la clé et sélectionnez la source USB via le panneau de contrôle multimédia.

Comment nettoyer l'appareil ?

Débranchez l'alimentation secteur. Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de produits liquides ou abrasifs. Évitez l'accumulation de poussière dans les grilles de ventilation.

MODE D'EMPLOI AZ2U5360 Pure Acoustics

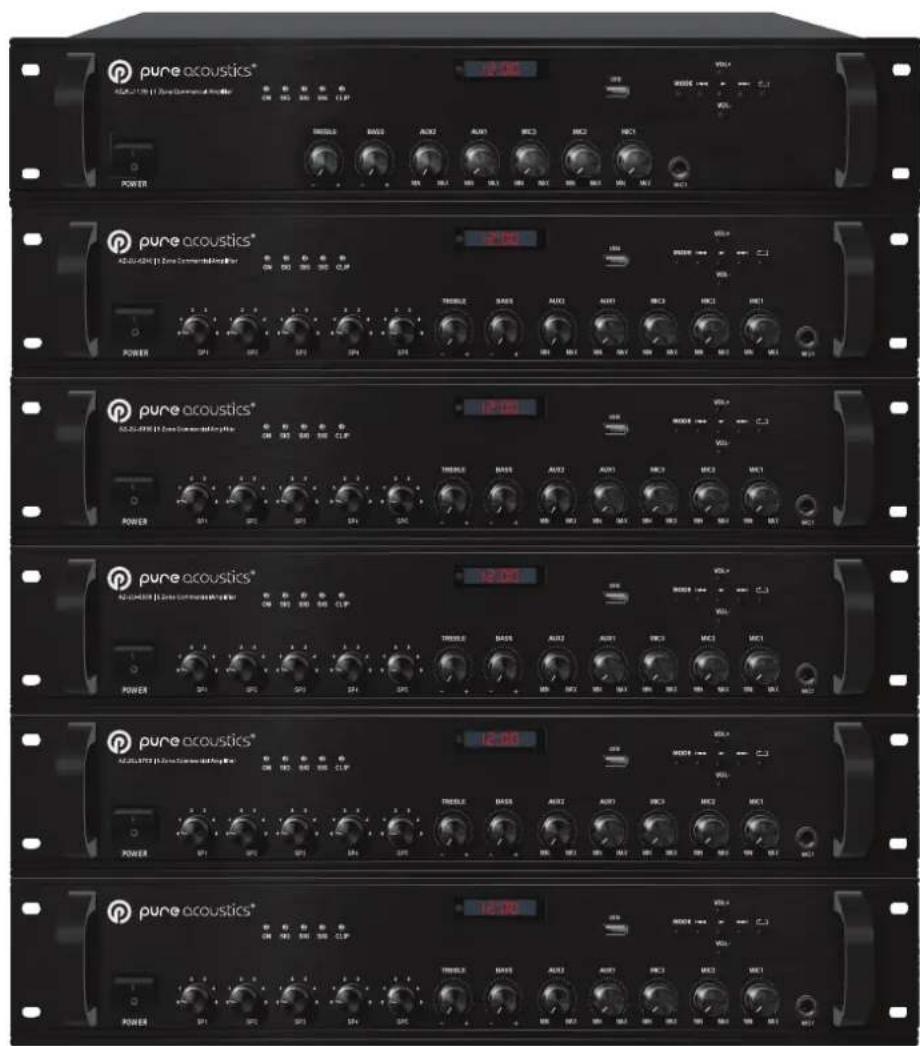

COMMERCIAL AMPLIFIER

Owner's Manual

Introduction

Thank you for purchasing Pure Acoustics'products, and welcome to the Pure Acoustics family of satisfied customers!

Pure Acoustics was established to fulfill the need for high quality speakers of exceptional design at an affordable price. After years of research and development, and by manufacturing all parts ourselves-from the voice-coil to the uniquely-designed crossover-Pure Acousticsis able to offer youspeakers of superior value.

Each speaker component has been designed and engineered with first-rate materials to produce exceptional sound. Our speakers offer the best of it all-high-quality sound, hand-made solid construction, and a remarkably stylish appearance.

We welcome you to witness the results. Our team's dedication to quality, reliability and attractive design has created some of the best-value speakers you can find today.

Reading the complete manual will help you to set up your speakers properly and reward you with a fine listening experience. Pure Acoustics distribution centers in Europe, Asia, Australia and the Americas will be happy to assist you with any questions you may have. Please look for the distributor nearest you on our website, www.pure-acoustics.com.

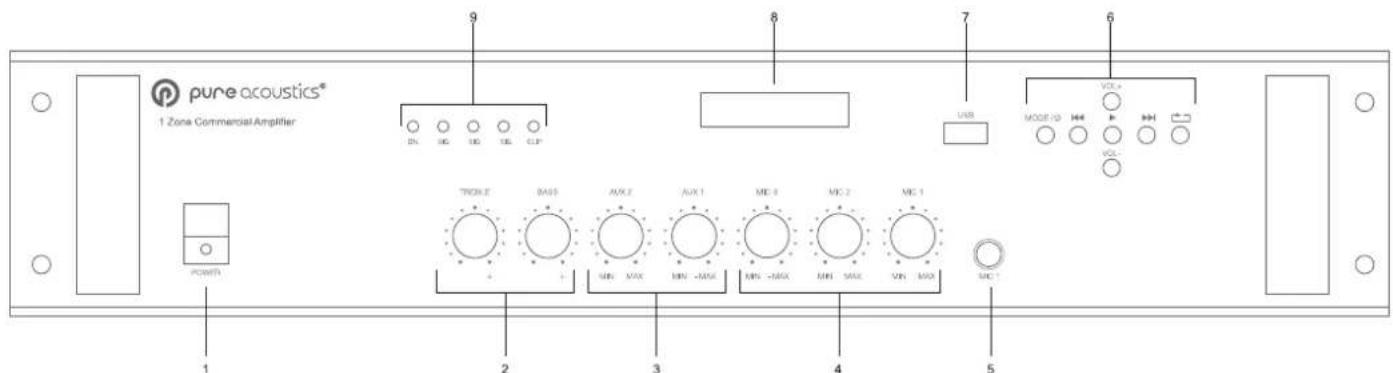

1. Power switch
2. Tone control

3. Auxiliary MP3 volume

4. Microphone volume controls
   5.6.3mm MIC 1 input

5. Multimedia control panel

6. USB input port

7. Digital display
8. Power and clip indicator

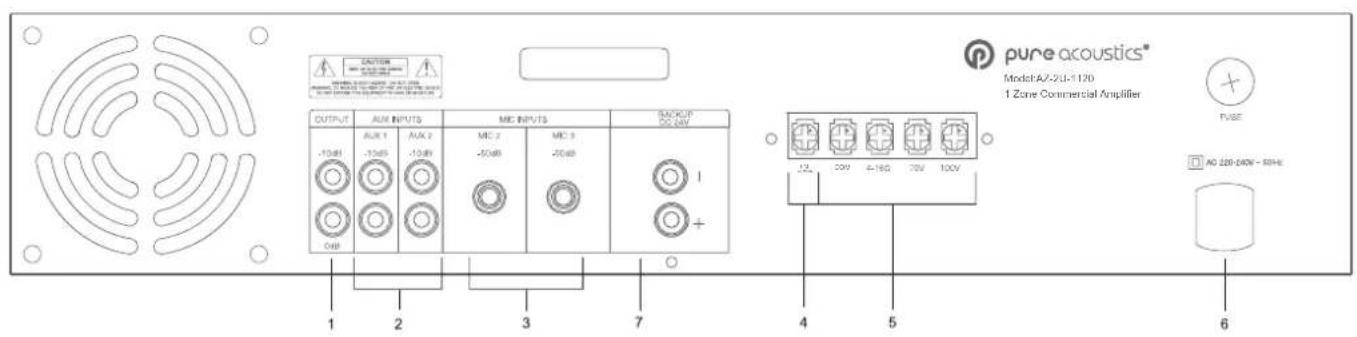

1. External Amplifier Connection Option

2. AUX 1 AUX 2 Input Connections
   3.6.3mm MIC 2 MIC 3 Input Connections

3. FM Antenna Connection

4. Passive Speaker Connection
5. Power Cable Connection

7.24V DC Backup Power

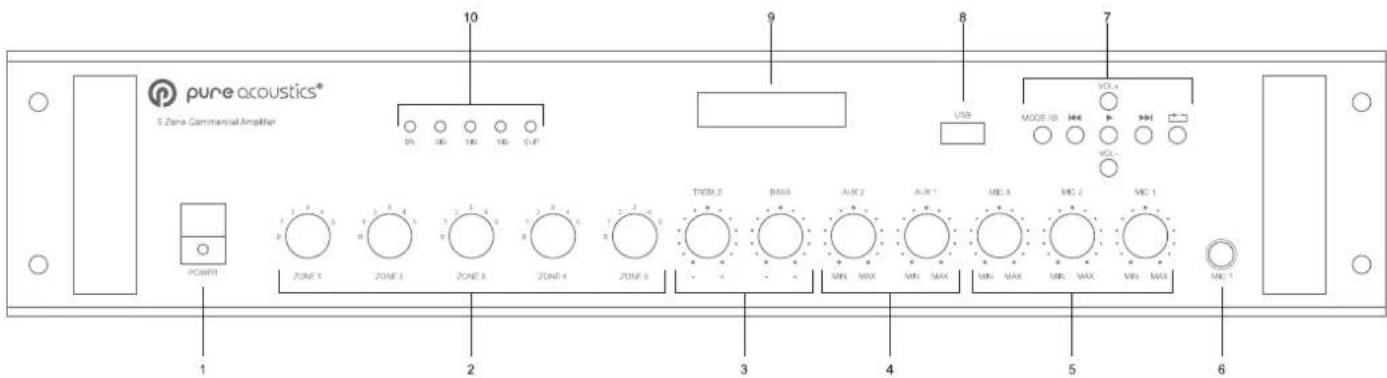

1. Power switch
2. Zone control

3. Tone control
   4 Auxiliary MP3 volume

4. Microphone volume controls
   6.6.3mm MIC 1 input

5. Multimedia control panel

6. USB input port

7. Digital display
8. Power and clip indicator

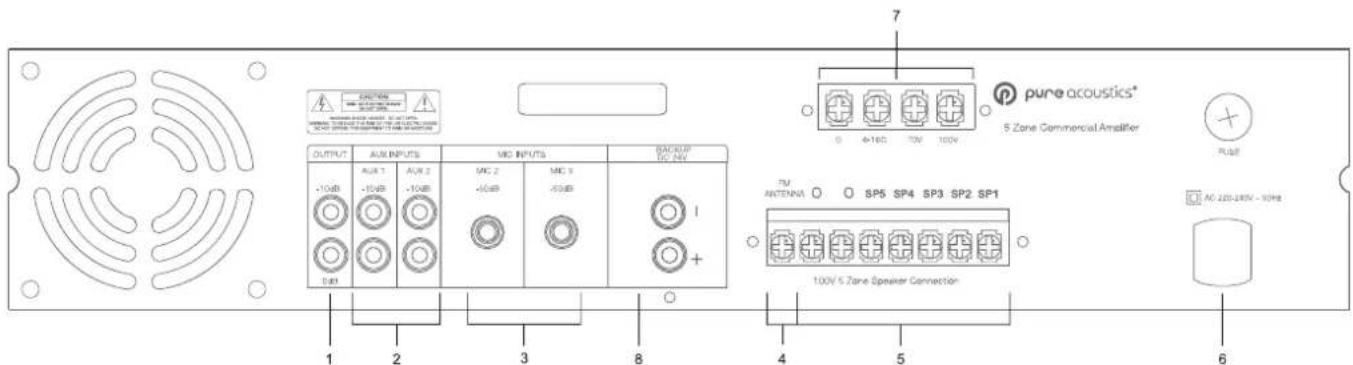

1. External Amplifier Connection Option
   2.AUX 1 AUX 2 Input Connections
   3.6.3mm MIC 2 MIC 3 Input Connections

2. FM Antenna Connection

3. 100V 5 Zone Speaker Connection

4. Power Cable Connection

5. Passive Speaker Connection
   8.24V DC Backup Power

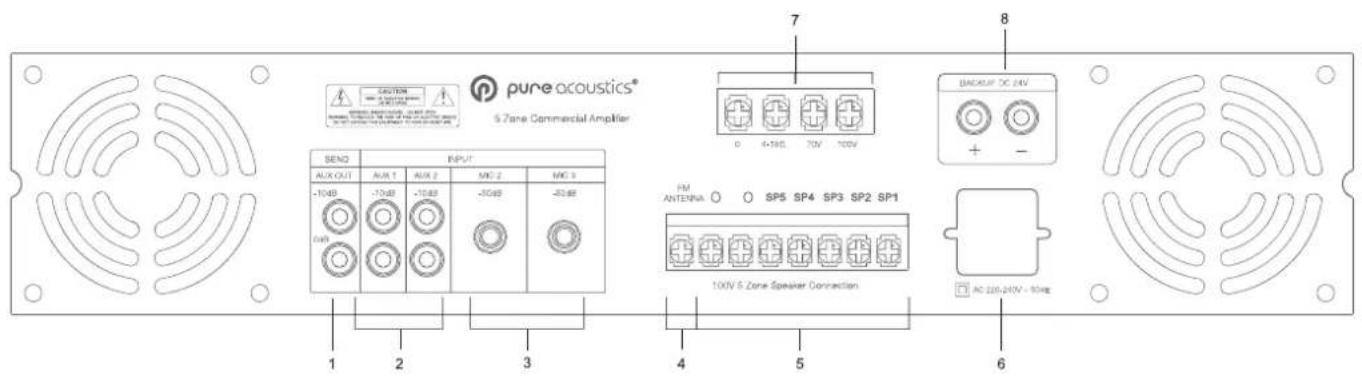

1. External Amplifier Connection Option

2. FM Antenna Connection

3. Passive Speaker Connection

4. AUX 1 AUX 2 Input Connections

5. 100V 5 Zone Speaker Connection

8.24V DC Backup Power

3.6.3mm MIC 2 MIC 3 Input Connections

1. Power Cable Connection

Technical Specifications

Maximum Power Output:120W/240W/360W/500W/700W/1000W

Output:4-16Ω Balance output 70-100V rated output voltage

Inputs: Mic 1,2,3 35MV/600Ω (-10dB imbalance) Aux 1,2:0.775MV/10K (0dB)

Backup Power Input:24VDC

Frequency Response:70Hz-20KHz

THD:0.1% at 1KHz,1/3 Related power

Signal To Noise Ratio:MIC 1,2,3;≥66dB,Aux 1,2;≥70dB

Volume:Bass:±10dB at 100Hz;B Treble:±10dB at 10KHz

Clipping:Short-circuit and overload protection

Power:AC-220V-240V/50Hz

Size: 48.3 × 35 × 8.8 ~cm (AZ-2U-1120, AZ-2U-5240, AZ-2U-5360, AZ-2U-5500)

48.3×45×8.8cm(AZ-2U-5700，AZ-2U-51000)

Features

Premium Amplification - Class AB amplification provides stable distortion free sound distribution

4 level volume level indication

5 Zone - Amplification capability with independent sound control

24V DC - Power port provides a connection to an external battery in the eve

emergency.Suitable for use with emergency and fire safety PA systems

Bluetooth - Wirelessly stream music to different rooms

Wired MIC Inputs -6.3mm wired microphone input with volume control

RCA Inputs - Two AUX ports for smartphones, tablets mp3 players with independent volume control

RCA Output - Provides an additional external amplifier connection option

FM Radio - Built-in FM tuner with auto scan provides continuous music play

Digital Equalizer - 5 Option digital equalizer for a complete customized sound delivery

Tone Control - Analog bass and treble controls offer additional sound customization to all zones

USB Inputs - Access external music source using a flash drive

Limited one-year warranty

Pure Acoustics products have been designed and manufactured to the highest quality standards. However, in the event that something malfunctions, Pure Acoustics and your local authorized distributor warrant free of charge parts and labor (some exclusions may apply) for a period of one year. This warranty is only valid for the original owner. This warranty is limited to the repair of the product. This warranty will not apply to units that were subject to misuse, neglect, abuse, alteration or improper installation. This warranty will not cover damage due to fire, water, heat, lightning or any other cause beyond the control of Pure Acoustics. Retention of your original dated receipt is required in order to obtain warranty service from your local authorized Pure Acoustics Dealer.
