AZ 2U5700 - Recepteur Pure Acoustics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur commercial multizone
Modèle	AZ 2U5700 (5 zones)
Marque	Pure Acoustics
Dimensions (L x P x H)	48.3 x 45 x 8.8 cm
Alimentation	AC 220-240 V / 50 Hz
Alimentation de secours	24 V CC (borne externe)
Puissance maximale	700 W (selon modèle)
Impédance de sortie	4-16 Ω (équilibré) ou 70/100 V
Réponse en fréquence	70 Hz - 20 kHz
Distorsion harmonique (THD)	< 0,1 % à 1 kHz
Rapport signal/bruit (micros)	≥ 66 dB
Rapport signal/bruit (AUX)	≥ 70 dB
Entrées	3 x micro 6,35 mm, 2 x AUX (RCA), USB, Bluetooth, FM
Sorties	5 zones 100 V, haut-parleurs passifs 4-16 Ω, RCA (ligne)
Réglages	Graves/Aigus (±10 dB), égaliseur numérique 5 options, volume par zone
Protection	Court-circuit et surcharge (indicateur CLIP)
Fonctions spéciales	Bluetooth, tuner FM, alimentation de secours 24 V, sortie pour ampli externe
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Débrancher avant entretien. Utiliser une prise mise à la terre. Éviter l'humidité et les surcharges.
Garantie	1 an (pièces et main-d'œuvre, sous réserve des conditions)

FOIRE AUX QUESTIONS - AZ 2U5700 Pure Acoustics

Comment brancher un microphone sur l'amplificateur ?

Utilisez les entrées MIC 1, MIC 2, MIC 3 au format jack 6,35 mm. Chaque entrée possède un réglage de volume indépendant (MIX MIN/MAX).

Puis-je connecter mon smartphone en Bluetooth ?

Oui, l'appareil intègre le Bluetooth. Activez le Bluetooth sur votre smartphone et sélectionnez 'Pure Acoustics' dans la liste des périphériques disponibles.

Comment régler le volume de chaque zone ?

Sur le panneau avant, chaque zone (ZONE 1 à 5) dispose d'un potentiomètre de volume. Tournez-le pour régler le niveau sonore indépendamment.

Que faire si l'indicateur CLIP s'allume ?

L'indicateur CLIP signale une surcharge ou un court-circuit. Réduisez le volume général ou vérifiez les connexions des haut-parleurs. Évitez de pousser l'amplificateur en distorsion.

Comment utiliser l'égaliseur numérique ?

Appuyez sur la touche EQUALIZER (ou EQ) pour faire défiler les 5 préréglages disponibles. Ajustez ensuite selon vos préférences acoustiques.

Puis-je connecter un amplificateur externe ?

Oui, utilisez la sortie AUX OUT (RCA) pour relier un amplificateur externe. Cela permet d'étendre le système à d'autres zones.

Comment brancher une antenne FM ?

Connectez l'antenne FM fournie à la borne FM ANTENNA à l'arrière. Dépliez-la pour une meilleure réception. Utilisez le tuner intégré pour rechercher les stations.

L'amplificateur peut-il fonctionner sur batterie ?

Oui, grâce à l'entrée 24V DC BACKUP. Branchez une batterie externe 24 V pour une utilisation en cas de panne de courant, notamment pour les systèmes de sécurité incendie.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Débranchez l'appareil avant tout nettoyage.

Que faire en cas d'absence de son ?

Vérifiez d'abord que l'appareil est sous tension (Power switch sur ON). Assurez-vous que le volume n'est pas au minimum, que les sources sont correctement connectées et que les haut-parleurs sont branchés sur les bornes appropriées (4-16 Ω ou 100 V).

MODE D'EMPLOI AZ 2U5700 Pure Acoustics

COMMERCIAL AMPLIFIER

Owner's Manual

Introduction

Thank you for purchasing Pure Acoustics'products, and welcome to the Pure Acoustics family of satisfied customers!

Pure Acoustics was established to fulfill the need for high quality speakers of exceptional design at an affordable price. After years of research and development, and by manufacturing all parts ourselves—from the voice-coil to the uniquely-designed crossover—Pure Acoustics is able to offer you speakers of superior value.

Each speaker component has been designed and engineered with first-rate materials to produce exceptional sound. Our speakers offer the best of it all-high-quality sound, hand-made solid construction, and a remarkably stylish appearance.

We welcome you to witness theresults. Our team's dedication to quality, reliability and attractive design has created some of the best-value speakers you can find today.

Reading the complete manual will help you to set up your speakers properly and reward you with a fine listening experience. Pure Acoustics distribution centers in Europe, Asia, Australia and the Americas will be happy to assist you with any questions you may have. Please look for the distributor nearest you on our website, www.pure-acoustics.com.

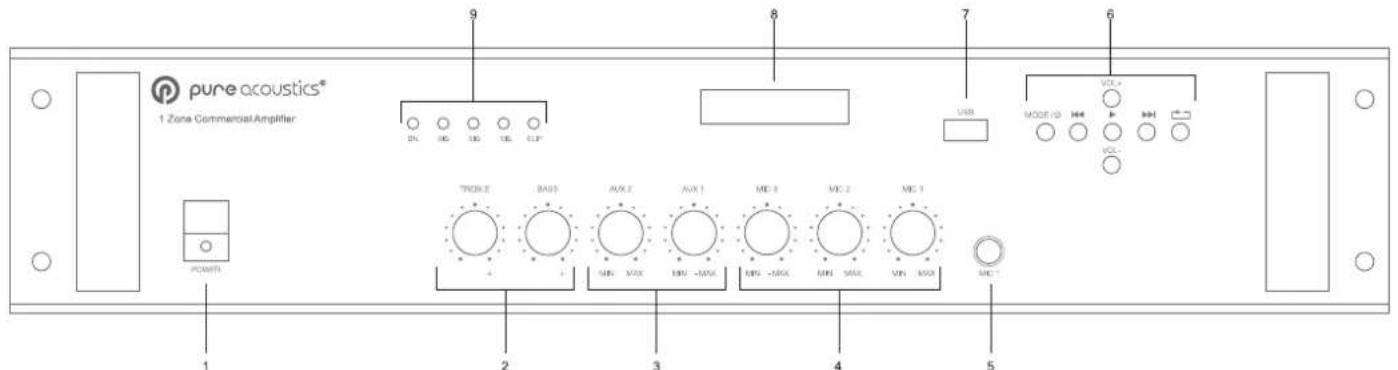

1. Power switch
2. Tone control

3. Auxiliary MP3 volume

4. Microphone volume controls

5. 6.3mm MIC 1 input

6. Multimedia control panel

7. USB input port

8. Digital display
9. Power and clip indicator

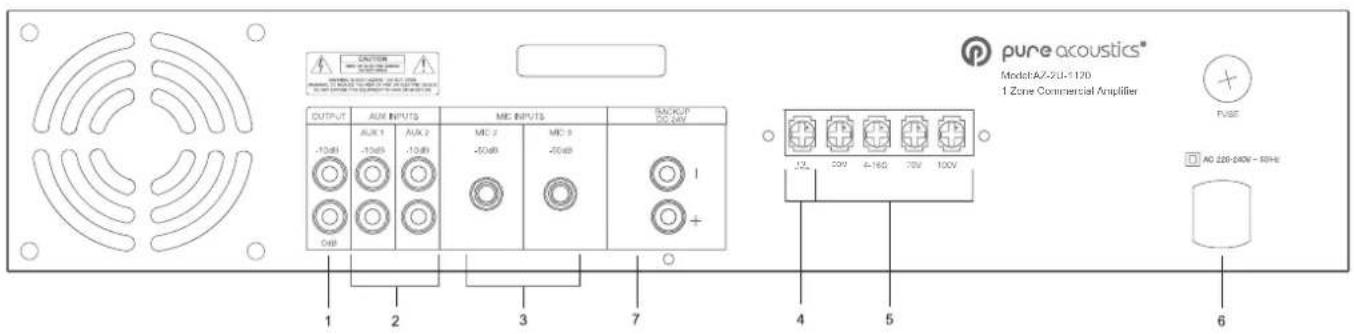

1. External Amplifier Connection Option
2. AUX 1 AUX 2 Input Connections

3. 6.3mm MIC 2 MIC 3 Input Connections

4. FM Antenna Connection

5. Passive Speaker Connection

6. Power Cable Connection

7. 24V DC Backup Power

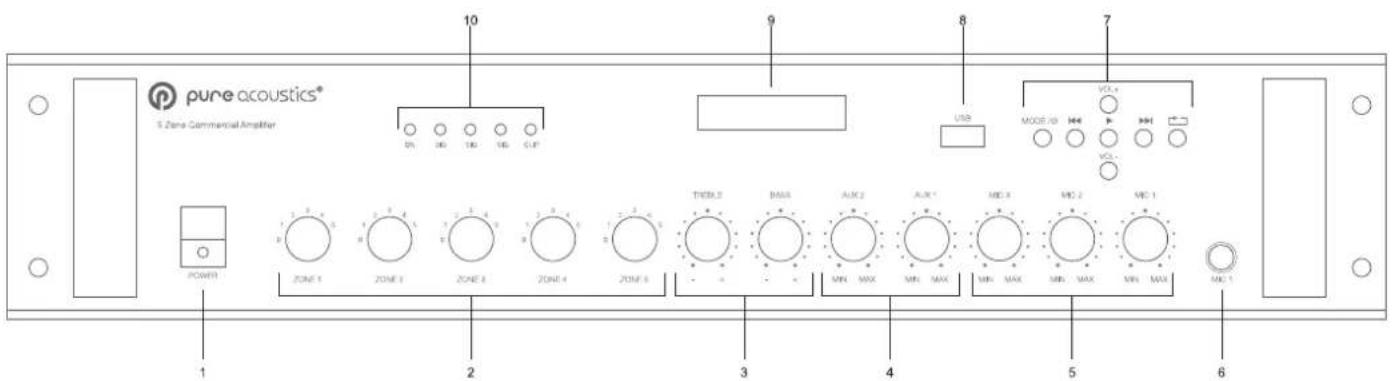

1. Power switch
2. Zone control

3. Tone control
   4 Auxiliary MP3 volume

4. Microphone volume controls

5. 6.3mm MIC 1 input

6. Multimedia control panel

7. USB input port

8. Digital display
9. Power and clip indicator

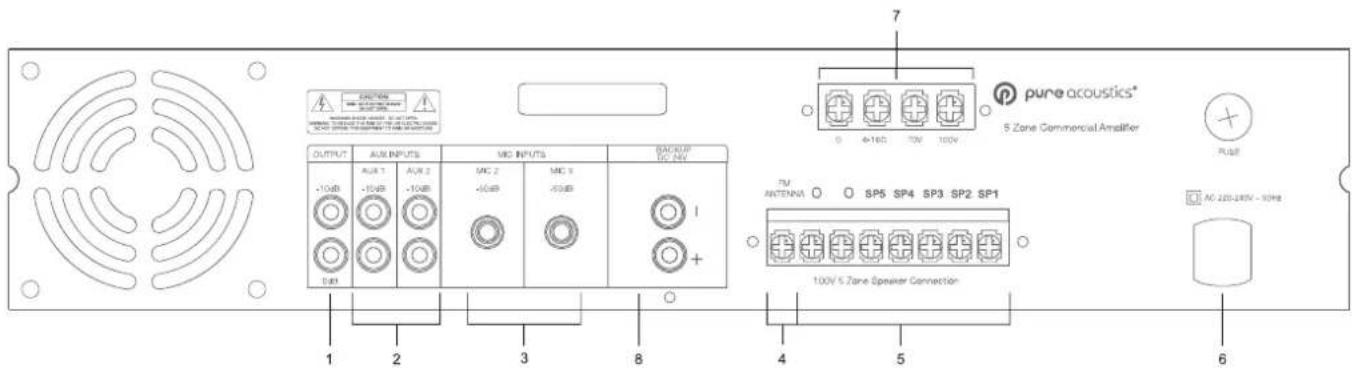

1. External Amplifier Connection Option
2. AUX 1 AUX 2 Input Connections

3. 6.3mm MIC 2 MIC 3 Input Connections

4. FM Antenna Connection

5. 100V 5 Zone Speaker Connection
6. Power Cable Connection

7.Passive Speaker Connection
8. 24V DC Backup Power

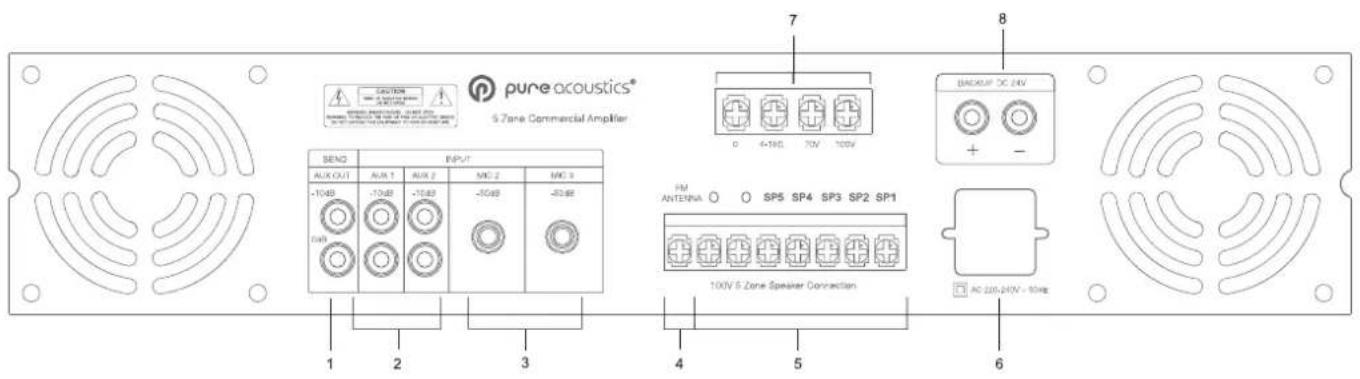

1. External Amplifier Connection Option
2. AUX 1 AUX 2 Input Connections

3. 6.3mm MIC 2 MIC 3 Input Connections

4. FM Antenna Connection

5. 100V 5 Zone Speaker Connection

6. Power Cable Connection

7. Passive Speaker Connection

8. 24V DC Backup Power

Technical Specifications

Maximum Power Output:120W/240W/360W/500W/700W/1000W

Output:4-16Ω Balance output 70-100V rated output voltage

Inputs: Mic 1,2,3 35MV/600Ω (-10dB imbalance)Aux 1,2:0.775MV/10K (0dB)

Backup Power Input:24VDC

Frequency Response:70Hz-20KHz

THD:0.1% at 1KHz,1/3 Related power

Signal To Noise Ratio: MIC 1,2,3;≥66dB, Aux 1,2:≥70dB

Volume:Bass:±10dB at 100Hz;B Treble:±10dB at 10KHz

Clipping: Short-circuit and overload protection

Power:AC-220V-240V/50Hz

Size:48.3×35×8.8cm(AZ-2U-1120, AZ-2U-5240, AZ-2U-5360, AZ-2U-5500)

48.3×45×8.8cm(AZ-2U-5700, AZ-2U-51000)

Features

Premium Amplification - Class AB amplification provides stable distortion free sound distribution 4 level volume level indication

5 Zone - Amplification capability with independent sound control

24V DC - Power port provides a connection to an external battery in the eve emergency. Suitable for use with emergency and fire safety PA systems

Bluetooth - Wirelessly stream music to different rooms

Wired MIC Inputs -6.3mm wired microphone input with volume control

RCA Inputs - Two AUX ports for smartphones, tablets mp3 players with independent volume control

RCA Output - Provides an additional external amplifier connection option

FM Radio - Built-in FM tuner with auto scan provides continuous music play

Digital Equalizer - 5 Option digital equalizer for a complete customized sound delivery

Tone Control - Analog bass and treble controls offer additional sound customization to all zones

USB Inputs - Access external music source using a flash drive

Limited one-year warranty

Pure Acoustics products have been designed and manufactured to the highest quality standards. However, in the event that something malfunctions, Pure Acoustics and your local authorized distributor warrant free of charge parts and labor (some exclusions may apply) for a period of one year. This warranty is only valid for the original owner. This warranty is limited to the repair of the product. This warranty will not apply to units that were subject to misuse, neglect, abuse, alteration or improper installation. This warranty will not cover damage due to fire, water, heat, lightning or any other cause beyond the control of Pure Acoustics. Retention of your original dated receipt is required in order to obtain warranty service from your local authorized Pure Acoustics Dealer.
