Intitulé	Description
Type de produit	Récepteur audio
Puissance de sortie	600 W
Nombre de canaux	4 canaux
Connectivité	Entrées RCA, XLR, et jack 6,35 mm
Fréquence de fonctionnement	20 Hz - 20 kHz
Impédance	4 Ohms
Dimensions	Dimensions compactes pour un montage facile
Poids	Poids léger pour une manipulation aisée
Utilisation recommandée	Idéal pour les installations audio professionnelles et les événements en direct
Maintenance	Vérifier régulièrement les connexions et nettoyer les entrées/sorties
Sécurité	Utiliser dans un environnement sec et bien ventilé
Garantie	Vérifiez les conditions de garantie auprès du revendeur

FOIRE AUX QUESTIONS - AURA4B600 Ecler

Comment réinitialiser le récepteur Ecler AURA4B600 ?

Pour réinitialiser le récepteur Ecler AURA4B600, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les LED clignotent.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que le récepteur est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état et que la prise fonctionne.

Comment connecter le récepteur à un réseau Wi-Fi ?

Accédez au menu de configuration du récepteur via l'application dédiée. Sélectionnez 'Paramètres Wi-Fi', puis choisissez votre réseau et entrez le mot de passe.

Le son du récepteur est faible, que faire ?

Vérifiez le niveau de volume sur le récepteur ainsi que sur les appareils connectés. Assurez-vous que les câbles audio sont correctement branchés et en bon état.

Comment mettre à jour le firmware du récepteur Ecler AURA4B600 ?

Téléchargez la dernière version du firmware depuis le site d'Ecler. Connectez le récepteur à votre ordinateur via USB et suivez les instructions dans le manuel pour effectuer la mise à jour.

Le récepteur ne détecte pas les appareils Bluetooth, que faire ?

Assurez-vous que le mode Bluetooth est activé sur le récepteur. Vérifiez également que les appareils que vous essayez de connecter sont en mode de couplage.

Comment régler les paramètres d'égalisation du son ?

Accédez au menu des paramètres audio dans l'application dédiée. Vous y trouverez des options pour ajuster l'égalisation en fonction de vos préférences.

Que faire si le récepteur surchauffe ?

Assurez-vous que le récepteur est placé dans un endroit bien ventilé. Évitez de bloquer les évents de ventilation et ne l'utilisez pas dans des conditions de chaleur excessive.

MODE D'EMPLOI AURA4B600 Ecler

2 canaux / multicanaux / basse/haute impédance

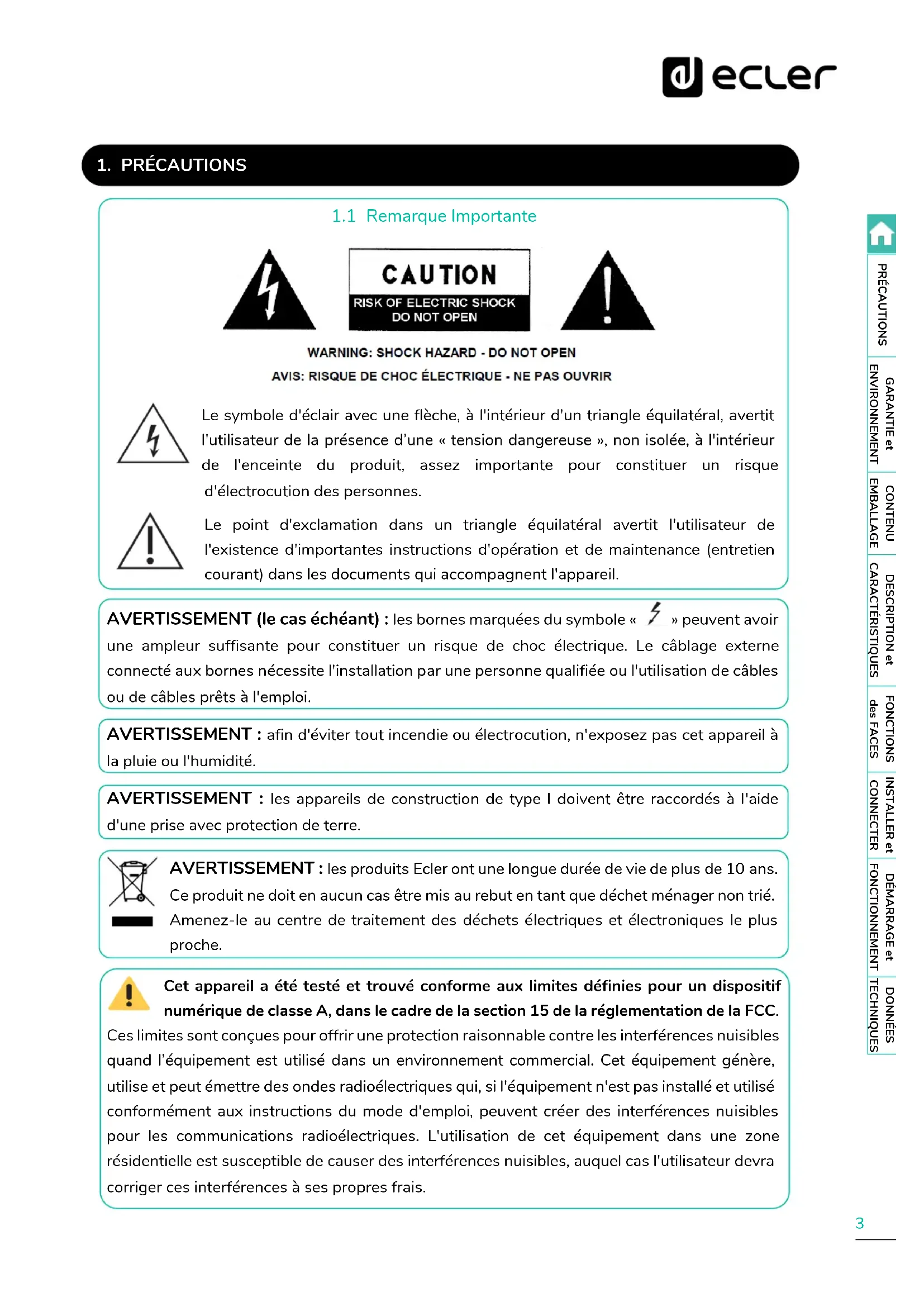

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d’une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes. Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil. AVERTISSEMENT (le cas échéant) : les bornes marquées du symbole « » peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne qualifiée ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à

la pluie ou l'humidité.

AVERTISSEMENT : les appareils de construction de type I doivent être raccordés à l'aide

d'une prise avec protection de terre.

AVERTISSEMENT : les produits Ecler ont une longue durée de vie de plus de 10 ans.

Ce produit ne doit en aucun cas être mis au rebut en tant que déchet ménager non trié. Amenez-le au centre de traitement des déchets électriques et électroniques le plus proche. Cet appareil a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe A, dans le cadre de la section 15 de la réglementation de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles quand l’équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre des ondes radioélectriques qui, si l'équipement n'est pas installé et utilisé conformément aux instructions du mode d'emploi, peuvent créer des interférences nuisibles pour les communications radioélectriques. L'utilisation de cet équipement dans une zone résidentielle est susceptible de causer des interférences nuisibles, auquel cas l'utilisateur devra corriger ces interférences à ses propres frais.4 PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES FONCTIONS des FACES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT DONNÉES TECHNIQUES GARANTIE et ENVIRONNEMENT

1.2 Consignes de sécurité importantes

3. Prenez en compte tous les

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un

7. Ne bloquez pas les ouvertures

d'aération. Installez-le en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de

chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité

de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin

qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires

recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou

s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter

un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur

l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement

relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se

trouve en haut/à l'arrière du produit.

17. Cet appareil ne doit pas être exposé à

des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

Nettoyez l'appareil avec un chiffon propre, doux et sec ou légèrement humidifié avec seulement de l'eau et du savon liquide neutre, puis essuyez-le avec un chiffon propre. Veillez à ce qu’il ne pénètre jamais d’eau dans l'appareil par ses ouvertures. N'utilisez jamais d'alcool, de benzine, de solvants ou de substances abrasives. NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.5 PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES FONCTIONS des FACES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT DONNÉES TECHNIQUES GARANTIE et ENVIRONNEMENT

Nous vous remercions de la confiance que vous nous accordez en choisissant un appareil de la série AURA d’Ecler ! Il est TRÈS IMPORTANT de lire attentivement ce mode d’emploi et d'en comprendre parfaitement le contenu avant d’effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement. Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés. Tous les produits ECLER bénéficient d'une garantie. Veuillez-vous référer à www.ecler.com ou à la carte de garantie incluse avec cet appareil pour connaître sa période de validité et ses conditions. Ecler s'engage pleinement à préserver l'environnement et l’équilibre de la planète, à encourager les économies d'énergie et à réduire les émissions de CO

. Les matériaux de recyclage et l'utilisation de composants non polluants figurent également parmi les principales priorités de notre croisade environnementale. Ecler a évalué et analysé les impacts environnementaux de tous les processus impliqués dans la production de ce produit, y compris de son emballage, et les a atténués, réduits et/ou compensés.

3. CONTENU DE L'EMBALLAGE

• 1 unité de l'un des modèles de la série AURA.

• Cordons d'alimentation UE et multiprises.

• Connecteurs Euroblock (entrées/sorties).

• Pieds de bureau, équerres de montage en rack 19".

• Guide de prise en main.

• Carte de garantie.6 PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES FONCTIONS des FACES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT DONNÉES TECHNIQUES GARANTIE et ENVIRONNEMENT

4. DESCRIPTION et CARACTÉRISTIQUES

La série AURA est une famille d'amplificateurs analogiques de différents niveaux de puissance, tels que l'AURA-2B600 avec deux canaux délivrant 2x600 W RMS @ 4 Ω, l'AURA- 2B900 avec deux canaux délivrant 2x900 W RMS @ 4 Ω, l'AURA-4B600 avec multicanal délivrant 4x600 W RMS @ 4 Ω et l'AURA-4B900 avec multicanal délivrant 4x900 W RMS @ 4 Ω. La construction de la série AURA est de la plus grande robustesse pour des performances durables, avec des circuits d'alimentation spécialement conçus pour optimiser la consommation électrique et un système de refroidissement par ventilation forcée. La série AURA offre également la possibilité de coupler les canaux avec la première entrée en la sélectionnant en face arrière, la mise en veille automatique, la protection contre la surchauffe et les surcharges, la correction du facteur de puissance et le système anti-écrêtage. Les boutons de réglage du volume en face avant peuvent être bloqués par des commutateurs en face arrière pour une sécurité renforcée.

4.1 Caractéristiques principales

• Compatibilité avec basse (2, 4 et 8Ω) et haute impédance (70/100V) via le commutateur en face arrière.

• Supporte le mode double ou pont (@4/8Ω).

• Connecteurs d'entrée et de sortie sur Euroblock.

• Connecteurs Euroblock avec système de verrouillage anti-arrachement.

• Couplage avec l'entrée 1 disponible.

• Boutons de réglage du volume en face avant, qui peuvent être bloqués par des commutateurs en face arrière pour une sécurité renforcée.

• Haut rendement (classe D).

• Fonction de mise en veille automatique.

• Refroidissement par ventilation forcée.

• Protection contre la surchauffe.

• Protection contre les surcharges.

• Système anti-écrêtage.7 PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES FONCTIONS des FACES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT DONNÉES TECHNIQUES GARANTIE et ENVIRONNEMENT

1. Interrupteur d'alimentation : Appuyez

sur l'interrupteur pour allumer l'appareil.

2. LED ON : s'allume en vert lorsque

l'appareil est sous tension.

3. LED témoin Auto Standby : s'allume

en vert lorsque la fonction de mise en veille automatique (Auto Standby) est activée.

4. Commutateur Auto Standby : active /

désactive la fonction Auto Standby (mode basse consommation électrique, géré par les canaux).

5. Boutons de commande (1-4 selon le

modèle) : chaque bouton LEVEL du panneau avant permet de contrôler le volume des sorties audio amplifiées correspondantes. Les boutons de la face avant peuvent être désactivés avec les commutateurs VOL Bypass, sur la face arrière. Pour plus de détails, voir la section Face arrière.

6. LED témoin Signal (par canal) : indique

la présence d'un signal à la sortie amplifiée. Ce témoin s'allume en vert lorsque le signal entrant dépasse le seuil de −40 dBV.

7. LED témoin Clip (par canal) : s'allume

en rouge lorsque le signal entrant dépasse 3 dBV.

8. LED témoin Prot(ection) /Th(ermique)

(par paire de canaux) : s'allume en rouge :

• Circuit de protection générale du canal, fixe.

• Si la température est ≥ 75°, clignote à 1s ON et 3s OFF.

• Si la température est ≥ 79°, clignote à 500ms ON et 500ms OFF.

• Si la température est ≥ 83°, clignote à 100ms ON et 100ms OFF.

• Si la température est ≥ 125 °C (257 °F), l'équipement passe en mode protection.

9. LED témoin Stdby (par paire de

canaux) : s'allume en orange lorsque l'un des canaux de la paire passe en mode Standby (basse consommation d'énergie).Tant que l'un des canaux de la paire reste en mode veille, le voyant s'allume en orange, jusqu'à ce que les deux canaux ne soient plus en mode veille.

10. LED témoin Link (par canal) : s'allume

en blanc lorsque la fonction Link est activée, c'est-à-dire que le canal reçoit son signal audio d'entrée de l'entrée IN1 de la face arrière (même signale que le canal CH1) et non de l'entrée INX, où X est le numéro de canal, lorsque la puissance maximale est atteinte.8 PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES FONCTIONS des FACES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT DONNÉES TECHNIQUES GARANTIE et ENVIRONNEMENT

1. Prise d’alimentation secteur.

2. Sorties amplifiées, OUT 1-2, ou 1-

4 (selon le modèle), Euroblock à 2 broches.

3. Commutateur Dual/Bridge pour

OUT1/2 et OUT3/4 (selon les modèles).

4. Commutateur d'impédance de

sortie pour OUT1/2 et OUT3/4 (selon les modèles).

5. Commutateurs LINK (liaison) pour

lier INX et IN1 (X=2 à 4, selon les modèles).

6. Commutateurs VOL Bypass pour

activer ou désactiver les boutons de commande des boutons de face avant.

7. Entrées analogiques, IN1-2, ou 1-4

(selon le modèle), Euroblock à 3 broches, symétriques.9 PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES FONCTIONS des FACES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT DONNÉES TECHNIQUES GARANTIE et ENVIRONNEMENT

6. INSTALLER et CONNECTER

L'équipement doit être correctement mis à la terre (résistance de terre Rg = 30 ohms ou moins). L'environnement doit être sec et sans poussière. N'exposez pas l'appareil à la pluie ou aux éclaboussures, et ne placez pas de récipients de liquide ou d'objets incandescents comme des bougies sur l'appareil. N'obstruez pas les grilles de ventilation avec un matériau quelconque. Si le dispositif nécessite une intervention ou une connexion/déconnexion, il doit d'abord être mis hors tension. Ne manipulez pas les bornes de sortie pour enceintes lorsque votre appareil est allumé car elles véhiculent des tensions élevées. Les câbles de sortie doivent être réalisés par un technicien qualifié. Sinon, n'utilisez que des câbles souples préfabriqués. L'amplificateur ne contient aucune pièce pouvant être réparée par l'utilisateur. Ne pas respecter les instructions ou négliger les avertissements peut entraîner un dysfonctionnement ou même endommager l'appareil.

• Évitez d'allumer l'appareil sans enceintes connectées à ses sorties et sans avoir préalablement réglé les commandes de volume/gain au minimum.

• Utilisez toujours des câbles blindés pour les connexions entre les appareils.

• Avec un amplificateur, évitez de placer les câbles de sortie pour enceintes à proximité d'autres câbles de signal (micro, ligne…). Cela peut mettre le système en oscillation et endommager l'amplificateur et les enceintes.

6.1 Emplacement, montage et ventilation

Les appareils de la série AURA sont au format rack 19" (1U). Il est très important de ne pas enfermer l'amplificateur et de ne pas l'exposer à des températures extrêmes car il génère de la chaleur. Il est également nécessaire de faciliter le passage d'air frais par les orifices de ventilation du châssis. Si plusieurs produits sont installés dans le même rack ou dans une armoire avec des portes fermées, il est fortement recommandé d'installer des ventilateurs aux extrémités supérieure et inférieure de la colonne pour forcer le flux d'air du bas vers le haut. Ce flux d'air ascendant aidera à dissiper la chaleur générée à l'intérieur. Un dépoussiérage régulier est fortement recommandé car la poussière peut entraver la circulation de l'air et gêner la dissipation de la chaleur.10 PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES FONCTIONS des FACES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT DONNÉES TECHNIQUES GARANTIE et ENVIRONNEMENT

6.2 Connexion au réseau électrique

Les dispositifs AURA fonctionnent sur des tensions alternatives 100-240 V @ 50-60Hz (±10%). Cet appareil est équipé d'une alimentation surdimensionnée capable de s'adapter sans aucun réglage à la tension secteur de n'importe quel pays dans le monde. En face avant, l'appareil possède un interrupteur marche/arrêt.

Le voyant (LED) ON s'allume lorsque l'appareil est en service.

Pour activer/désactiver le mode Auto Standby, il suffit d'appuyer sur le commutateur Auto Standby en face avant. Cela allume/éteint la LED Auto Standby verte. Ne laissez pas le câble d'alimentation courir parallèlement à des câbles blindés qui transportent le signal audio, car cela pourrait provoquer un ronflement.11 PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES FONCTIONS des FACES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT DONNÉES TECHNIQUES GARANTIE et ENVIRONNEMENT

6.3 Connexions d'entrée analogiques

La face arrière de l’AURA offre des entrées pour signaux analogiques symétriques de niveau ligne. La sélection des entrées matérielles, leur routage et leur mixage vers les canaux de l'amplificateur se font à partir des connexions physiques et du commutateur LINK.

Les connecteurs d'entrée des signaux sont des borniers à vis à 3 pôles. Le câblage est :

Pour une connexion asymétrique, court-circuitez la broche à la broche − comme indiqué sur l'image.

Signal inversé ou point froid

6.4 Connexions pour sorties amplifiées

1. La face arrière présente pour chaque sortie amplifiée un bornier à vis à deux bornes.

2. La sélection de sortie double (chaque sortie de manière indépendante) ou bridge (en

pont) (2 canaux ensemble, doublant ainsi la puissance de sortie) se fait via les connexions physiques et l'interrupteur DUAL/BRIDGE.

3. La sélection de sortie en basse impédance (8, 4 et 2 Ω) ou en haute impédance (100V

ou 70V) se fait via les connexions physiques et l'interrupteur LoZ/100V-70V. Position du commutateurs

Respectez toujours la polarité relative des sorties (+ et – sur chaque connecteur de sortie), du câblage et des enceintes.13 PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES FONCTIONS des FACES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT DONNÉES TECHNIQUES GARANTIE et ENVIRONNEMENT

6.4.1 Configuration de la sortie

Sélectionnez le mode de fonctionnement approprié pour ne pas endommager les enceintes. Ne connectez jamais de charges inférieures à 2 ohms lorsque vous travaillez en mode basse impédance. Pour des performances correctes, veillez bien à faire correspondre l'impédance de la charge totale connectée avec les enceintes lorsque vous travaillez en basse impédance. Les câbles de connexion qui relient les sorties des amplificateurs aux enceintes doivent être de bonne qualité, d'une section adaptée et aussi courts que possible. C'est très important lorsque les distances à couvrir sont longues, c'est-à-dire que jusqu'à 10 mètres, il est recommandé d'utiliser une section d'au moins 2,5 mm

, et pour les distances supérieures une section de 4 mm

Lorsque l'interrupteur d'alimentation de la face avant est activé (I), l'amplificateur est alimenté et il s'allume automatiquement.

Lorsque la LED ON de la face avant est allumée en vert, l'appareil est opérationnel.

Dans une installation audio complète, il est important d'allumer les équipements dans l'ordre suivant :

6. Amplificateurs de puissance.

Pour les éteindre, il faut suivre la séquence inverse.15 PRÉCAUTIONS CONTENU EMBALLAGE DESCRIPTION et CARACTÉRISTIQUES FONCTIONS des FACES INSTALLER et CONNECTER DÉMARRAGE et FONCTIONNEMENT DONNÉES TECHNIQUES GARANTIE et ENVIRONNEMENT

8.1 Caractéristiques techniques

8.2 Schémas avec cotes

Toutes les mesures en mm.

Toutes les mesures en mm.

Toutes les mesures en mm.

Toutes les mesures en mm.

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit. Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests
