AX164 - Ventilateur Canarm - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur de plafond Canarm AX164, diamètre 52 pouces, moteur à courant alternatif, 3 vitesses, flux d'air de 5 000 CFM.
Utilisation	Idéal pour les espaces intérieurs tels que les salons, chambres et bureaux, pour améliorer la circulation de l'air.
Maintenance et réparation	Nettoyer régulièrement les pales avec un chiffon doux, vérifier les fixations et le fonctionnement du moteur tous les 6 mois.
Sécurité	Installer selon les instructions du fabricant, s'assurer que le ventilateur est solidement fixé au plafond, ne pas utiliser si des pièces sont endommagées.
Informations générales	Compatible avec des télécommandes, garantie limitée de 1 an, disponible en plusieurs finitions.

FOIRE AUX QUESTIONS - AX164 Canarm

Comment installer le ventilateur Canarm AX164 ?

Pour installer le ventilateur Canarm AX164, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Fixez le support au plafond, connectez les fils électriques et montez le ventilateur.

Le ventilateur fait du bruit, que faire ?

Si le ventilateur fait du bruit, vérifiez d'abord si les pales sont bien fixées. Assurez-vous également qu'il n'y a pas d'obstacles autour du ventilateur. Si le bruit persiste, il peut être nécessaire de lubrifier le moteur.

Comment nettoyer le ventilateur Canarm AX164 ?

Pour nettoyer le ventilateur, éteignez-le et débranchez-le. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les surfaces.

Le ventilateur ne s'allume pas, que faire ?

Si le ventilateur ne s'allume pas, vérifiez d'abord si l'alimentation électrique est active. Assurez-vous que le disjoncteur n'a pas sauté et que le ventilateur est correctement branché. Si le problème persiste, consultez un électricien.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Canarm AX164 est conçu pour une utilisation intérieure. Ne l'utilisez pas à l'extérieur ou dans des zones humides, car cela pourrait endommager le moteur et annuler la garantie.

Comment régler la vitesse du ventilateur ?

La vitesse du ventilateur Canarm AX164 peut être réglée à l'aide de la télécommande fournie ou du panneau de contrôle sur le ventilateur. Consultez le manuel pour des instructions spécifiques sur le réglage des vitesses.

Quelle est la garantie du ventilateur Canarm AX164 ?

Le ventilateur Canarm AX164 est généralement couvert par une garantie de 1 an contre les défauts de fabrication. Veuillez consulter le manuel ou le site web de Canarm pour plus de détails sur la garantie.

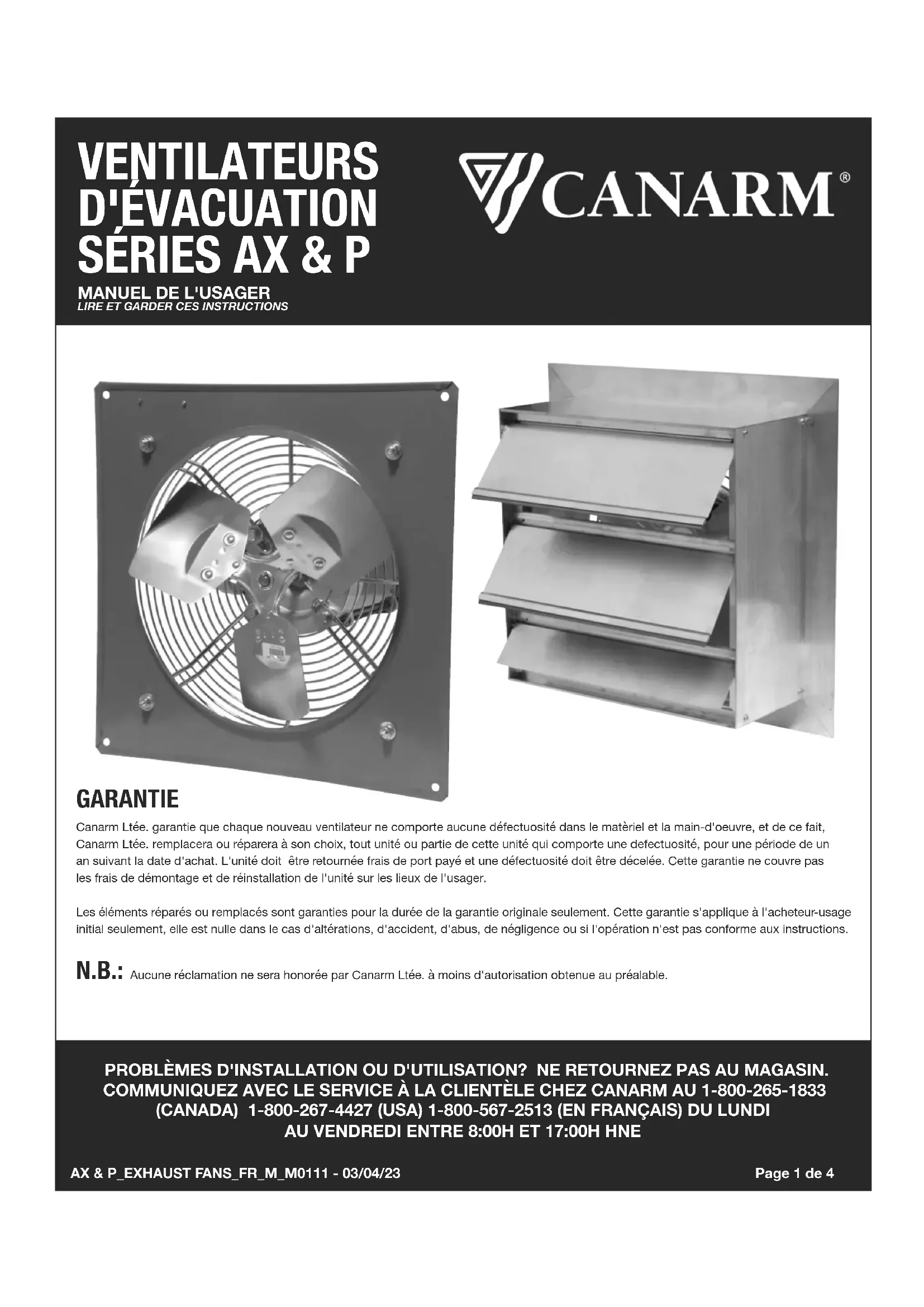

MODE D'EMPLOI AX164 Canarm

GARANTIE Canarm Ltée. garantie que chaque nouveau ventilateur ne comporte aucune défectuosité dans le matèriel et la main-d'oeuvre, et de ce fait, Canarm Ltée. remplacera ou réparera à son choix, tout unité ou partie de cette unité qui comporte une defectuosité, pour une période de un an suivant la date d'achat. L'unité doit être retournée frais de port payé et une défectuosité doit être décelée. Cette garantie ne couvre pas les frais de démontage et de réinstallation de l'unité sur les lieux de l'usager. Les éléments réparés ou remplacés sont garanties pour la durée de la garantie originale seulement. Cette garantie s'applique à l'acheteur-usage initial seulement, elle est nulle dans le cas d'altérations, d'accident, d'abus, de négligence ou si l'opération n'est pas conforme aux instructions. N.B.: Aucune réclamation ne sera honorée par Canarm Ltée. à moins d'autorisation obtenue au préalable. PROBLÈMES D'INSTALLATION OU D'UTILISATION? NE RETOURNEZ PAS AU MAGASIN. COMMUNIQUEZ AVEC LE SERVICE À LA CLIENTÈLE CHEZ CANARM AU 1-800-265-1833 (CANADA) 1-800-267-4427 (USA) 1-800-567-2513 (EN FRANÇAIS) DU LUNDI AU VENDREDI ENTRE 8:00H ET 17:00H HNE AX & P_EXHAUST FANS_FR_M_M0111 - 03/04/23 Page 1 de 4AX & P_EXHAUST FANS_FR_M_M0111 - 03/04/23 Page 2 de 4 MODE D'EMPLOI DU VENTILATEUR D'ÉVACUATION STANDARD VEUILLEZ LIRE LES INSTRUCTIONS SUIVANTES AVANT DE PROCÉDER À L'INSTALLATION ET GARDEZ CE MANUEL COMME RÉFÉRENCE Félicitations sur l'achat de votre ventilateur d'évacuation mural à entraînement direct de qualité. Tous ces modéles comportent un moteur fermé à avec une protection thermique contre la surcharge. Les moteurs à vitesse variable sont hautement efficaces et consomment peu d'énergie et de plus, ils peuvent être opérés comme un moteur à vitesse simple. Les moteurs sont soutenus par une monture de moteur trés robuste en tiges d'acier soudées de haut calibreet sont revÍtues d'un fini Zinc Brillant. Les ventilateurs vous sont livrés tout assemblé et 100% de nos ventilateurs sont testés avant la livraison. Celui-ci est un mode d’emploi général décrivant nos ventilateurs à une vitesse, deux vitesses et à vitesse variable ainsi que notre ventilateur à une vitesse anti-explosif. VENTILATEUR STANDARD Ces modéles portent un boîtier robuste en acier soudé avec un fini poudré ainsi que des volets en aluminium ou en plastique qui sont retenus par des douilles en nylon de longue durée. Les volets s'ouvrent automatiquement lorsque le ventilateur démarre et se ferment lorsqu'il s'arrête. P SERIES FANS: La série P est un ventilateur d'extraction monté sur panneau solidement construit avec une finition enduite de poudre durable.

~ Moteur antidéflagrant, 50 Hz ou 3 phases~ Moteur antidéflagrant, 50 Hz ou 3 phases

L'installation est simple et rapide. Un encadrement robuste dans l'ouverture du mur devrait être préparé à l'avance aux grandeurs mentionnes pour votre ventilateur dans le tableau ci-dessus. A l'aide de boulons pour cadrage de bois ou d'écrous, boulons et rondelles de blocage pour cadrage de métal, posez le ventilateur à l'aide des quatres trous de montage fournies, un dans chacun des coins. CONNEXIONS ÉLECTRIQUES MISE EN GARDE: FERMEZ LE COURANT AU DISJONCTEUR AVANT PROCÉDER AUX RACCORDEMENTS. MISE EN GARDE: TOUS LES TRAVAUX ÉLECTRIQUES DEVRONT ÊTRE EXÉCUTÉS PAR UN ÉLECTRICIEN QUALIFIÉ. Ces ventilateurs portent un moteur à une, deux ou vitesse variable. Les moteurs à une ou deux vitesses peuvent recevoir du 120V seulement. Les moteurs à vitesse variable sont à voltage double. Tous les moteurs à voltage double sont préparés en usine pour recevoir du 240V. Suivez les indications sur la plaque du moteur pour rebrancher le moteur sur le 120V. Faîtes les connexions dans la boîte de connexion du moteur selon les indications sur la plaque du moteur. Consultez le Tableau #1 pour la grandeur de fil à être utilisé. Les ventilateurs à deux vitesses demandent un contrôle à 2 vitesses ou un interrupteur à levier 3 postions pour changer la vitesse de grande/petite/fermé. Consultez le diagramme fournie avec le contrôle pour l'installation à 2 vitesses. 200V 230V 460V 200V 230V 460V 200V 230V 460V1/8 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(16)* 14(16)* 14(18)*1/6 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14 14(16)* 14(18)*1/4 14(18)* 14(18)* 14(18)* 14(16)* 14(18)* 14(18)* 14 14 14(18)*1/3 14(18)* 14(18)* 14(18)* 14(16)* 14(16)* 14(18)* 12 14 14(18)*1/2 14(16)* 14(18)* 14(18)* 12 14(16)* 14(18)* 10 12 14(18)*3/4 14(16)* 14(16)* 14(18)* 12 14 14(18)* 10 10 14(16)*1 14 14(16)* 14(18)* 12 12 14(18)* 8 10 14(16)*1 1/2 12 14 14(18)* 10 10 14(16)* 6 8 142 12 12 14(18)* 8 10 14(16)* 6 6 123 10 12 14(18)* 6 8 14 4 6 12Moteur HP25 à 50 Pieds 100 Pieds 150 à 200 Pieds AX & P_EXHAUST FANS_FR_M_M0111 - 03/04/23 Page 3 de 4 VENTILATEUR ANTI-EXPLOSIF Les ventilateurs anti-explosifs sont munis d’un moteur anti-explosif à une vitesse ainsi que des pales en aluminium afin de prévenir les étincelles lorsqu’un objet en métal obstrut la rotation de la pale. Les ventilateurs anti-explosifs sont fabriqués du même boîtier en acier robuste et de qualité et du même grillage à haut calibre que les ventilateurs Standard. Ces ventilateurs devront être utilisés pour ventilé les endroits hasardeux. L'endroit est considéré hasardeux si l'atmosphére contient ou peut contenir un gaz, une vapeur, ou de la poussiére en quantité explosive. Les ventilateurs anti-explosifs de Canarm RÉPONDENT aux classifications hasardeuses suivantes :Les ventilateurs anti-explosifs de Canarm NE RÉPONDENT PAS aux classes hasardeuses suivantes :CLASSE 1, DIVISION 1 (GAS ET VAPEURS) GROUPE C ACÉTALDÉHYDE, CYCLOPROPANE, DIÉTHLÉTHER, ÉTHYLÈNE, ISOPRÈNE GROUPE D ACÉTONE, ACRYLONITRILE, AMMONIAC, BENZÈNE, BUTANE, ÉTHYLÈNE DICHLORIDE, GAZOLINE, HEXANE, MÉTHANE, MÉTHANOL, NAPHTHA, PROPANE, PROPYLÈNE STYRÈNE, TOLUÈNE, VINYLE, ACÉTATE, VINYLE CHLORIDE, XYLÈNE CLASSE 2, DIVISION 1 (POUSSIÈRES COMBUSTIBLES)

GROUPE E ALUMINIUM, MAGNÉSIUM, ET AUTRES POUSSIÈRES DE MÉTAL AVEC DES CARACTERISTIQUES SIMILAIRES LA TEMPÉRATURE AMBIANTE DU MOTEUR NE DEVRAIT PAS EXCÉDER +40˚C OU -25˚C À MOINS QUE LA PLAQUE SUR LE MOTEUR INDIQUE SPÉCIFIQUEMENT UNE AUTRE VALEUR. LE TABLEAU SUIVANT INDIQUE LES CLASSES HASARDEUSES AUXQUELLES RÉPONDENT LES VENTILATEURS ANTI-EXPLOSIFS DE CANARM. Tableau 1 Grosseur minium de fil pour moteur à trois phasesCanarm Ltd. - Siège Social 2157 Parkedale Avenue, PO Box 367 Brockville, Ontario Canada K6V 5V6 Tel: [phone]; Fax: [phone] www.canarm.com/fr/ [e-mail] Si votre unité contient le moteur ECsmart, veuillez suivre ces schémas de câblage: AX & P_EXHAUST FANS_FR_M_M0111 - 03/04/23 Page 4 de 4 200V 230V 460V 200V 230V 460V 200V 230V 460V 1/8 14(18)* 14(18)* 14 14(18)* 12 14(18)* 10 8 141/6 14(16)* 14(18)* 12 14(18)* 10 14(18)* 6 6 121/4 14 14(18)* 10 14(16)* 6 14 6 4 101/3 14 14(18)* 10 14(16)* 8 14 6 4 101/2 12 14(18)* 8 14 6 12 4 3 83/4 10 14(16)* 6 12 4 10 2 1 61 10 14(16)* 6 12 4 10 2 1 61 1/2 8 14 6 12 3 8 1 1/0 6 2 6 14 4 10 2 8 1/0 2/0 4 3 6 12 3 8 1/0 6 2/0 4/0 3 100 Pieds 150 à 200 Pieds Moteur HP 25 à 50 Pieds Tableau B Grosseur minium de fil pour moteur à phase simpleN.B.:

• Article 310-5 NEC grosseur minium de conducteur pour filage général à 115- 440VAC est le numéro 14AWG

• Les grandeurs de fils ci-dessus sont basés sur une baisse approximative de 5% lors du départ; conducteurs en cuivre; et isolation type 75C THHW, THW, RH, RHW etc. Pour un fil en aluminium, augmentez le fil d'un minimum de deux grandeurs. Voir Article 310 NEC pour ampacités des conducteurs en aluminium.
• Type S, SO, SJ, SJO, ETC. grandeur de fil de cable flexible. Voir article 400 NEC pour ampérage relatif. OPÉRATION: MISE EN GARDE: LES VENTILATEURS À VITESSE VARIABLE DEVRAIENT ÊTRE AJUSTÉS AFIN QUE LA VITESSE MINIUM OUVRE LES VOLETS D'AU MOINS 1" AFIN DE PERMETTRE UN AÉRATION ADÉQUATE DU MOTEUR. Tous les ventilateurs sont à entraînement direct. Les ventilateurs avec moteur à vitesse variable peuvent étre opérés comme moteur à une vitesse économe d'énergie ou comme moteur variable avec un contrôle adéquat. Tel que mentionné, les ventilateurs à 2 vitesses requièrent un contrôle à 2 vitesses ou un interrupteur à levier à 3 positions pour pouvoir changer la vitesse du moteur de grande à petite. ENTRETIEN: LES MOTEURS COMPORTENT UNE PROTECTION AUTOMATIQUE CONTRE LA SURCHARGE ET POURRAIENT DÉMARRER SANS AVERTISSEMENT. DÉBRANCHER TOUJOURS L'UNITÉ AVANT DE PROCÉDER À L'ENTRETIEN. Le moteur, les pales et les volets devraient être nettoyés régulièrement pour éviter une accumulation de saleté qui pourrait endommager le moteur et nuire au bon fonctionnement de votre ventilateur. Les volets automatiques devraient pouvoir opérer librement. Comme pour tout les appareils mécaniques, des inspections régulières devront être entreprises afin de s'assurer que toute la quincaillerie et les vis à pales soient bien serrées. ACCESSOIRES: Canarm vous offre une gamme complète de contrôle manuel et thermostatique. Canarm vous offre également des ensembles de volets muraux d'évacuation, les volets de remplacement ainsi que des capots de protection contre les intempéries. MISE EN GARDE: UNE GRILLE INTÉRIEUR DEVRAIT ÊTRE UTILSÉ SI LE VENTILATEUR EST INSTALLÉ À MOINS DE 7 PEIDS (2 METRE) DU SOL. 0V-10V RP0V-10V RP
