Type de produit	Haut-parleur passif
Marque	MTX Audio
Modèle	Thunder Pro2 TP1200
Utilisation	Sonorisation en direct, installations, karaoké, systèmes mobiles
Haut-parleur de graves	1x 10" ou 2x 12" (selon version)
Haut-parleur d'aigus	Pavillon haute fréquence X-radial Génération 2
Circuit de protection	Protection haute fréquence automatique
Impédance nominale	8 ohms
Type de connexion	Bornes serre-fils et prise jack 1/4"
Options de montage	Poignées de transport, renforts d'angles, support pour montage sur poteau (selon version)
Recommandation amplificateur	Puissance RMS de l'amplificateur doit être supérieure ou égale à la puissance nominale des enceintes
Précautions	Ne pas suspendre l'enceinte ; éviter une puissance excessive
Câblage	Respecter la polarité (+/-) pour optimiser la réponse des graves
Compatibilité	Utilisation mono (une enceinte) ou stéréo (deux enceintes)
Finition	Coffret léger et solide

FOIRE AUX QUESTIONS - Thunder Pro2 TP1200 MTX Audio

Comment raccorder l'enceinte TP1200 à un amplificateur ?

Utilisez les bornes serre-fils ou la prise jack 1/4". Dénudez les fils sur 8 mm, insérez-les dans les bornes en respectant la polarité (+/-).

Puis-je utiliser une seule enceinte ou faut-il deux enceintes ?

Vous pouvez utiliser une seule enceinte en mono ou deux enceintes en stéréo en les connectant aux voies gauche et droite de l'amplificateur.

Que faire si le son des aigus diminue soudainement ?

C'est probablement le circuit de protection haute fréquence qui s'active en cas de puissance excessive. Réduisez le volume de l'amplificateur pour que le circuit se réinitialise automatiquement.

Quelle est l'impédance de l'enceinte TP1200 ?

L'impédance nominale est de 8 ohms, ce qui permet une connexion directe à la plupart des amplificateurs.

Puis-je suspendre l'enceinte au plafond ?

Non, l'enceinte n'est pas conçue pour être suspendue. Utilisez les poignées et les renforts d'angles pour la transporter ou la poser au sol.

Comment choisir un amplificateur adapté ?

Vérifiez que la puissance RMS de l'amplificateur est supérieure ou égale à la puissance nominale des enceintes pour éviter tout endommagement.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez les connexions, la polarité et que l'amplificateur est allumé. Assurez-vous que le volume n'est pas au minimum et que la source audio fonctionne.

L'enceinte dispose-t-elle d'un support pour montage sur poteau ?

Oui, certains modèles sont équipés de tasses de montage pour poteau, permettant de positionner l'enceinte en hauteur.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour dépoussiérer le coffret. Évitez les produits chimiques ou l'eau qui pourraient endommager les composants.

Puis-je utiliser un câble de haut-parleur standard ?

Oui, un câble deux conducteurs à code couleur ou une paire torsadée souple convient. Dénudez les extrémités sur 8 mm et raccordez aux bornes.

MODE D'EMPLOI Thunder Pro2 TP1200 MTX Audio

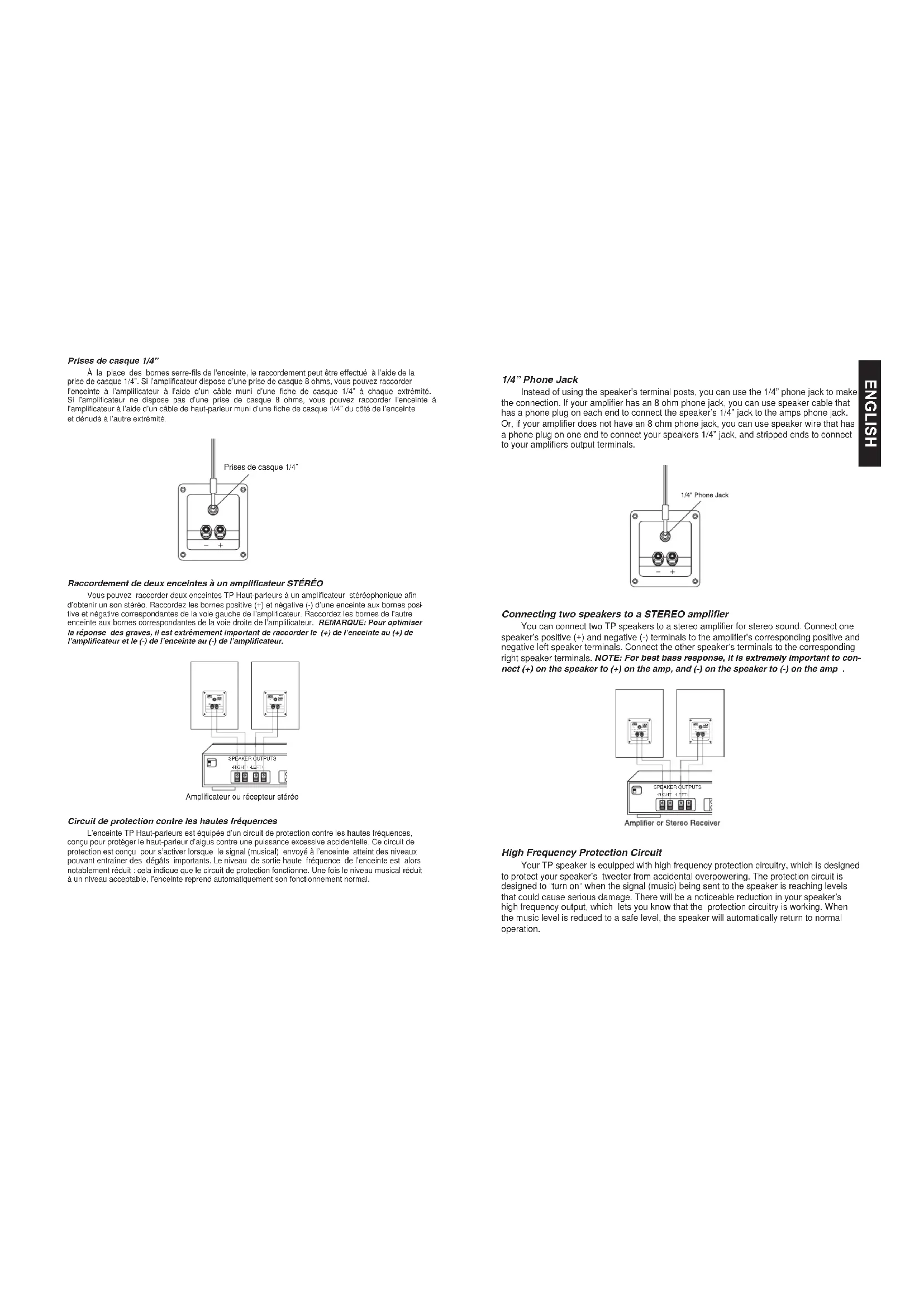

Prises de casque 1/4"

À la place des bornes serre-fils de l'enceinte, le raccordement peut être effectué à l'aide de la prise de casque 1/4". Si l'amplificateur dispose d'une prise de casque 8 ohms, vous pouvez raccorder l'enceinte à l'amplificateur à l'aide d'un câble muni d'une fiche de casque 1/4" à chaque extrémité. Si l'amplificateur ne dispose pas d'une prise de casque 8 ohms, vous pouvez raccorder l'enceinte à l'amplificateur à l'aide d'un câble de haut-parleur muni d'une fiche de casque 1/4" du côté de l'enceinte et dénudé à l'autre extrémité.

Prises de casque 1/4"

Raccordement de deux enceintes à un amplificateur STÉRÉO

Vous pouvez raccorder deux enceintes TP Haut-parleurs à un amplificateur stéréophonique afin d'obtenir un son stéré. Raccordez les bornes positive (+) et négative (-) d'une enceinte aux bornes positive et négative correspondantes de la voie gauche de l'amplificateur. Raccordez les bornes de l'autre enceinte aux bornes correspondantes de la voie droite de l'amplificateur. REMARQUE: Pour optimiser la réponse des graves, il est extrêmement important de raccorder le (+) de l'enceinte au (+) de l'amplificateur et le (-) de l'enceinte au (-) de l'amplificateur.

SPEAKER OUTPUTS -40CM - 4.5GHz

Amplificateur ou récepteur stéréo

Circuit de protection contre les hautes fréquences

L'enceinte TP Haut-parleurs est équipée d'un circuit de protection contre les hautes fréquences, conçu pour protéger le haut-parleur d'aigus contre une puissance excessive accidentelle. Ce circuit de protection est conçu pour s'activer lorsque le signal (musical) envoyé à l'enceinte atteint des niveaux pouvant entraîner des dégâts importants. Le niveau de sortie haute fréquence de l'enceinte est alors notablement réduit : cela indique que le circuit de protection fonctionne. Une fois le niveau musical réduit à un niveau acceptable, l'enceinte reprend automatiquement son fonctionnement normal.

1/4" Phone Jack

Toutes nos félicitations pour l'achat de ces excellentes enceintes MTX très performantes! Ces enceintes vous donneront entière satisfaction pendant de longues années.

TP Haut-parleurs de MTX sont chacune constitués seul 10" et seul ou double 12" de graves de 30 centimètres adaptés à notre haut-parleur d'aigus haute fréquence à pavillon de conception la generation 2 X-radial, offrant une dispersion acoustique et une zone de couverture uniformes avec un son d'excellente qualité. L'enceinte haut-parleurs a été conçue pour donner satisfaction dans diverses applications, notamment la reproduction sonore en direct à niveau moyen, les installations de sonorisation, les applications de karaoke et les systèmes mobiles de divertissements. Grâce à son haut-parleur de graves à longue course et son haut-parleur d'aigus à pavillon avec circuit de protection haute fréquence, l'enceinte TP Haut-parleurs convient aussi bien pour la voix que pour la musique.

Montées sur un coffret léger et solide, les poignées de transport de l'enceinte facilitent l'utilisation partout où vous en avez besoin. Des renforts d'angles robustes permettent le placement en position verticale et l'empliage sans risque de plusieurs enceintes. Les entrées à bornes serre-fils polyvalentes et prise de casque 1/4" facilitent le raccordement à tout amplificateur. Vous pouvez utiliser soit une seule enceinte pour un fonctionnement monophonique, soit une paire raccordée à un amplificateur stéréophonique. Quelques modes sont equipped avec les tasses de mont de pole a allo pur monter de position.

AVERTISSEMENT: Pour éviter toute blessure, NE PAS SUSPENDRE l'enceinte.

REMARQUES RELATIVES À L'AMPLIFICATEUR

Les caractéristiques techniques des enceintes indiquent les valeurs efficace (RMS) et de crête de la puissance. Généralement, les amplificateurs de puissance sont également caractérisés par leur puissance efficace, valeur indiquant le niveau de puissance que peut délivrer de façon continue un amplificateur à une enceinte sans endommagement de l'amplificateur ni distorsion de son signal. Consultez le manuel d'utilisation de l'amplificateur pour vérifier sa puissance de sortie selon son impédance nominale de fonctionnement lorsqu'il est raccordé aux enceintes. Ces valeurs doivent être prises en compte pour la sélection de l'amplificateur convenant le mieux à l'alimentation du système. En règle générale, la puissance de sortie de l'amplificateur doit être supérieure ou égale à la puissance efficace nominale des enceintes.

AVERTISSEMENT: Une puissance excessive risque d'endommager gravement l'enceinte.

RACCORDEMENT

L'enceinte TP Haut-parleurs est livrée équipée de bornes serre-fils polyvalentes et de prises jack de casque 1/4" facilitant le raccordement selon le besoin.

ATTENTION: Avant d'effectuer les raccordements, s'assurer que l'amplificateur est hors tension.

Bornes serre-fils polyvalentes

Pour raccorder l'enceinte à un amplificateur à l'aide des bornes serre-fils polyvalentes, utilisez un câble deux conducteurs à code couleur ou une paire torsadée souple. Les deux types de câble sont constitués de deux conducteurs isolés et sont souvent repérés pour faciliter le bon raccordement. L'isolant peut présenter, sur un côté du fil, une crête ou une bande colorée. Les isolants des deux conducteurs peuvent aussi être de différentes couleurs (rouge et noire par exemple). Veillez à raccorder le (+) de l'enceinte au (+) de l'amplificateur et le (-) de l'enceinte au (-) de l'amplificateur.

1) Séparez les conducteurs à chaque extrémité sur 5 centimètres environ.
2) Dénudez l'extrémité de chaque conducteur sur 8 mm environ.
3) Dévissez la borne positive (+) et insérez l'extrémité dénudée (+) d'un conducteur dans le trou sur le côté de la borne.
4) Serrez la borne à la main pour immobiliser le fil.
5) Raccordez l'autre extrémité dénudée du conducteur à la borne (+) de l'amplificateur.
6) Répétez les étapes 3 à 5 pour raccorder l'enceinte à la bornes négative (-) de l'amplificateur.
