Festo SOEGRSPM12NSS2L - Capteur de proximité

SOEGRSPM12NSS2L - Capteur de proximité Festo - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil SOEGRSPM12NSS2L Festo au format PDF.

📄 2 pages Français FR ⬇ Télécharger 💬 Question IA ❓ 10 questions ⚙️ Specs

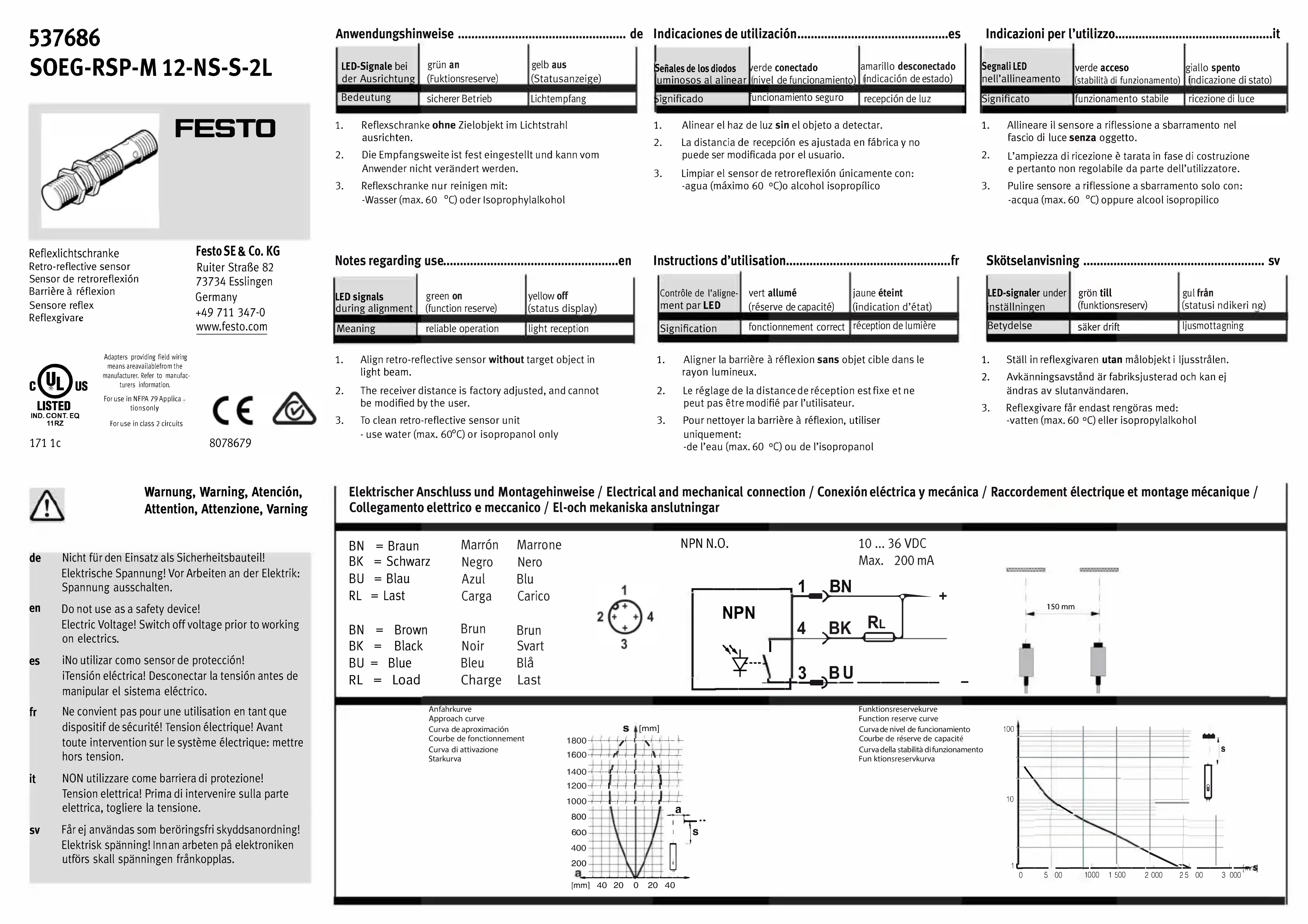

Notice Festo SOEGRSPM12NSS2L - page 1
1 / 2
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Capteur de proximité
Marque Festo
Modèle SOEGRSPM12NSS2L
Principe de fonctionnement Barrière à réflexion
Plage de détection 0 à 1500 mm
Tension d'alimentation 10...36 VDC
Courant à vide < 15 mA
Courant de commutation max 200 mA
Chute de tension < 2 V
Temps de réponse 0.5 ms
Temps de chute 0.5 ms
Protection court-circuit Oui
Protection inversion de polarité Oui
Capacité commutable max 1 μF
Température de fonctionnement -25 à +55 °C
Température de stockage -25 à +70 °C
Indice de protection IP67
Couple de serrage max 10 Nm
Matériau du boîtier Laiton chromé
Matériau de la fenêtre optique Verre
Nettoyage Eau (max 60°C) ou isopropanol
Affichage LED Vert (réserve de capacité), Jaune (état de commutation)
Alignement Par LED (sans objet cible)

FOIRE AUX QUESTIONS - SOEGRSPM12NSS2L Festo

Quelle est la plage de détection du capteur SOEGRSPM12NSS2L ?
La plage de détection est de 0 à 1500 mm.
Comment aligner le capteur ?
Pour aligner le capteur, placez-le sans objet cible dans le rayon lumineux et ajustez jusqu'à ce que la LED verte s'allume, indiquant une réserve de capacité suffisante.
Que signifient les LED verte et jaune ?
La LED verte indique une réserve de capacité (alignement correct). La LED jaune indique l'état de commutation (détection d'objet).
Comment nettoyer le capteur ?
Utilisez uniquement de l'eau (max 60°C) ou de l'isopropanol pour nettoyer la fenêtre optique. N'utilisez pas de solvants agressifs.
Quelle tension d'alimentation est requise ?
La tension d'alimentation doit être comprise entre 10 et 36 VDC.
Le capteur est-il protégé contre les courts-circuits ?
Oui, le capteur dispose d'une protection contre les courts-circuits et d'une protection contre l'inversion de polarité.
Quelle est la température maximale de fonctionnement ?
La température ambiante de fonctionnement est de -25 °C à +55 °C. La température de stockage va de -25 °C à +70 °C.
Comment monter le capteur ?
Le capteur se monte par filetage. Serrez avec un couple maximal de 10 Nm. Le boîtier est en laiton chromé avec une fenêtre en verre.
Le capteur peut-il être utilisé en extérieur ?
Oui, grâce à son indice de protection IP67, il est résistant à la poussière et à l'immersion temporaire dans l'eau.
Que faire si le capteur ne détecte pas ?
Vérifiez d'abord l'alignement (LED verte). Assurez-vous que l'objet cible est dans la plage de détection. Vérifiez l'alimentation et les connexions. Si le problème persiste, nettoyez la fenêtre optique.

Questions des utilisateurs sur SOEGRSPM12NSS2L Festo

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Capteur de proximité au format PDF gratuitement ! Retrouvez votre notice SOEGRSPM12NSS2L - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SOEGRSPM12NSS2L de la marque Festo.

MODE D'EMPLOI SOEGRSPM12NSS2L Festo

Instructions d'utilisation..................fr

Contrôle de l'alignement par LEDvert allumé (réserve de capacité)jaune étant (indication d'état)
Significationfonciennement correctréception de lumière
  1. Aligner la barrière à réflexion sans object cible dans le rayon lumineux.
  2. Le réglage de la distance de réception est fixe et ne peut pas être modifié par l'utilisteur.
  3. Pour nettoyer la barrière à réflexion, utiliser uniquement: de l'eau (max. 60^ ) ou de l'isopropanol

Skötselanvisning

Plage de détction max. 0 ... 1500 mm
Plage de détction min. 0 ... 1500 mm
Plage de tension de service 10...36VDC (=Ub)
Ondulation résiduelle. adm. ±20% Ub
Courant a vide <15 mA (incl. LED)
Courant de commut. adm. 200 mA
Chute de tension <2 V
Temps de réponse 0.5 ms
Temps de chute 0.5 ms
Protection c. courts-circuits oui
Détrompage oui
Capacité commutable max. 1 μF
Température ambiané -25 °C ... +55 °C
Température de stockage -25 °C ... +70 °C
Protection IP 67
Couple de serrage max. 10 Nm
Matériau du bottier laiton chromé
Matériau de la fenêtre optique verre
Matériau du cable

Tekniska data.

Max.REGISTERingsomrake 0 ...1500 mm
Mir.regisierungsrade 0 ...1500 mm
Arbetsspänning 10...36 VDC (= Ub) Max.tillaten ripel 20% Ub
Tongangsstrm <15 mA (inkl. LED)
Max.tillaten kopplingsstrm 200 mA
Spänningsfall <2V
Reaktionsid 0.5 ms
Falltid 0.5 ms
Kortslutningssaker ja
Polvändingsskydd ja
Max.kopplingsbar kapacitet 1 F Omgivningstemperatur -25 ^ C .. +55~^ C Lagringstemperatur -25 ^ C .. +70^ Skyddklass IP 67
Max.ätdragningsmoment 10 Nm
Husmaterial förkromad mässing
Material optiskt fonsier glas
Kahelmaterial
