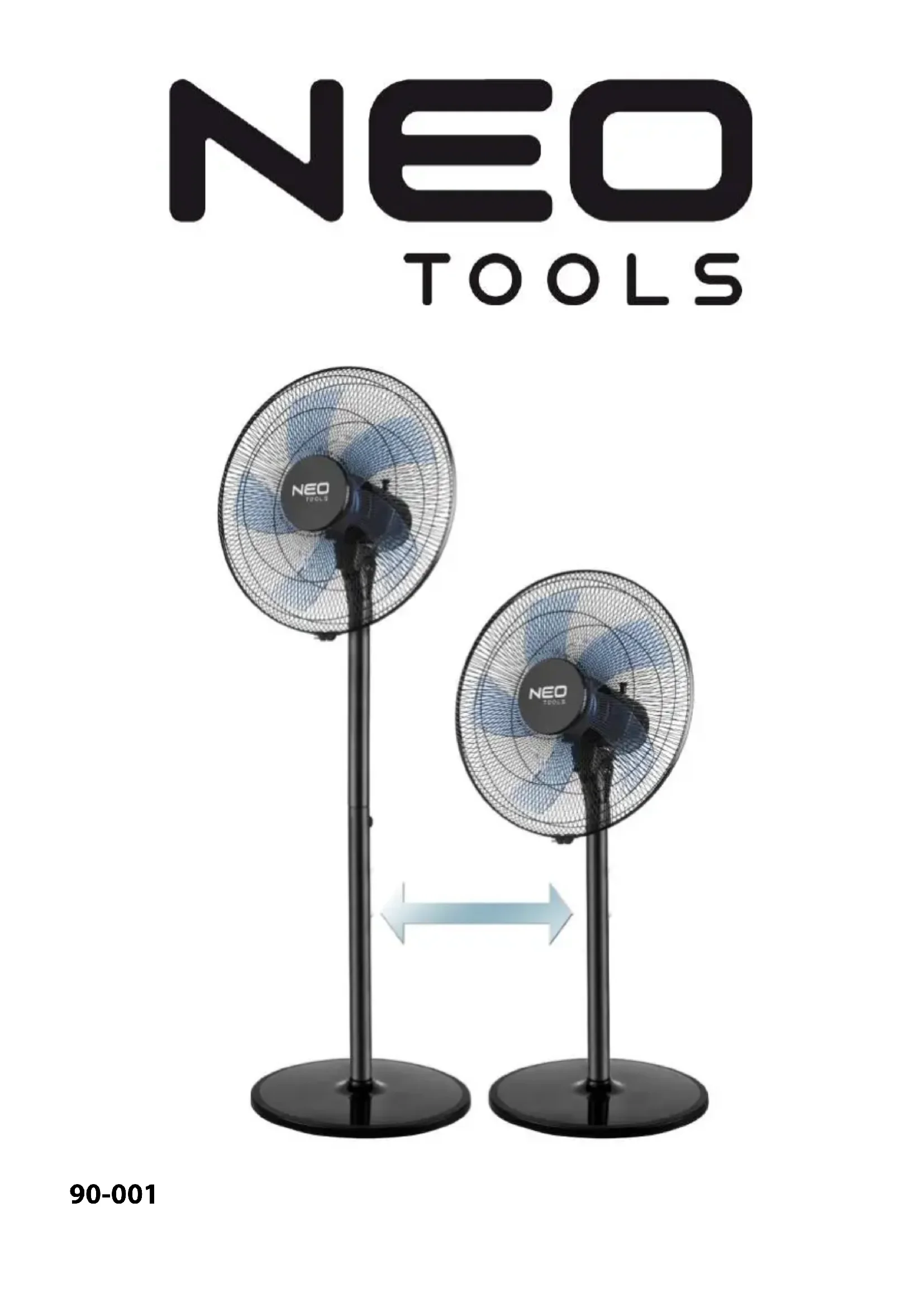

90001 - Ventilateur NEO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	NEO
Modèle	90001
Alimentation	230 V ~ 50 Hz
Puissance	50 W
Fréquence	50 Hz
Débit d'air maximal	51,74 m³/min
Valeur de service	1,22 (m³/min)/W
Consommation en veille	0 W
Niveau de puissance acoustique	60,31 dB(A)
Vitesse maximale de l'air	3,15 m/s
Classe de protection	II
Nombre de vitesses	3 (basse, moyenne, haute)
Oscillation	Oui, réglable
Utilisation	Intérieur uniquement
Matériau	Plastique et métal
Sécurité	Protection contre l'humidité, classe II
Entretien	Nettoyage avec chiffon humide, démonter la grille si nécessaire
Pièces détachées	Hélice, grilles, écrous de montage

FOIRE AUX QUESTIONS - 90001 NEO

Comment régler la vitesse du ventilateur ?

L'appareil dispose de 3 niveaux de vitesse : 1-Basse, 2-Moyenne, 3-Haute. Utilisez le commutateur pour sélectionner la vitesse souhaitée.

Comment activer l'oscillation ?

Appuyez sur le bouton à l'arrière de l'appareil pour activer l'oscillation. Tirez le bouton vers le haut pour la désactiver.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Essuyez la poussière avec un chiffon sec. Pour nettoyer les grilles et les lames, utilisez un chiffon humide (pas trop mouillé) et n'utilisez pas trop de force pour éviter de déformer les lames.

Que faire en cas de bruit inhabituel ?

Arrêtez immédiatement l'appareil, débranchez-le et contactez le fabricant ou un service de réparation agréé. N'essayez pas de le réparer vous-même.

Quelle est la puissance et la consommation du ventilateur ?

La puissance est de 50 W, la tension de 230 V, et la consommation en veille est de 0 W.

Le ventilateur est-il adapté pour une utilisation extérieure ?

Non, l'appareil est destiné à un usage intérieur uniquement.

Comment assembler le ventilateur ?

Suivez les instructions : insérez la colonne n°2 dans la base, fixez avec la rondelle et la vis. Connectez la colonne n°1 à l'aide du bouton n°2. Montez le support moteur, puis la grille arrière, l'hélice, et enfin la grille avant avec le collier.

Puis-je laisser le ventilateur fonctionner sans surveillance ?

Il est déconseillé de laisser l'appareil sans surveillance, surtout en présence d'enfants. Les enfants ne doivent pas jouer avec l'appareil.

Que faire si le cordon d'alimentation est endommagé ?

Le cordon doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée pour éviter tout danger.

Comment éliminer le ventilateur en fin de vie ?

Les produits électriques ne doivent pas être jetés avec les ordures ménagères. Déposez-les dans une déchèterie ou consultez votre revendeur pour les options de recyclage.

MODE D'EMPLOI 90001 NEO

a) Cét équipement peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacités physiques et mentales réduites et les personnes qui ne connaissent pas l'équipment si une supervision ou des instructions sont fournies concernant l'utilisation

sûre de l'équipement afin que les risques qui y sont associés soient compris. Les enfants ne doivent pas journé avec l'équipement. Les enfants sans surveillance ne doivent pas effectuer de nettoyage et l'entretien de l'équipement.

b) Avant de-retirer le couvercle,assurez-vous que le ventilateur est disconnectedde l'alimentationelectrique.

AVERTISSEMENT! L'appareil est utilisé pour le travail en interieur.

Avertissement:

1. Ne placez pas vos doigs ts ou des objets derriere la grille de protection lorsque le ventilateur fonctionne.
2. Ne placez pas le ventilateur pres des couvre-fenêtes ou sur des sols inégaux.
3. Evitez les endroits avec du gaz, de l'essence et ceux qui menacent le ventilateur de se mouiller.
4. En cas de bruits inhabituels ou d'autres irregularités de fonctionnement, retirez immidiatement de l'utilisation et renvoyez le ventilateur au fabricant ou à un service de réparation/agréé.
5. Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, le service après-vente ou une personne également qualifiée afin d'éviter tout danger.
6. N'essayez pas de démonter ou de réparer le ventilateur s'il fonctionne mal. Envoyer à un centre de service/agree pour réparation.
7. Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacities physiques, perceptives ou mentales limitées, ainsi que sans experience et connaissances, sauf si elles sont sous surveillance ou reçoivent des instructions sur l'utilisation de l' apparéil de la part de la personne responsable de leur sécurité.
8. Les enfants doivent être surveillés pour s'assurer qu'ils ne peuvent pas jouer avec l'appareil.
9. ÀpRES le montage du ventilateur, il est interdit de retarder le capot d'hélice.
10. Le ventilateur doit être déconnecté de la source d'alimentation avant le nettoyage ou l'entretien. S'il est nécessaire desterolir la protection d'hélice pour le nettoyage ou l'entretien, assurez-vous que l'hélice du ventilateur reste au repos et que l'appareil a été déconnecté de la source d'alimentation.
11. Le remplacement d'une partie du système de suspension de sécurité doit être confié au fabricant, à son représentant de service ou à une personne possédant les qualifications appropriées.
12. La fixation au mur, par exemple au moyen de crochets et par d'autres moyens, devrait supporter quatre fois le poids du ventilateur mural.
13. Le montage de la suspension doit être confié au fabricant, à son représentant de service ou à une personne possédant les qualifications appropriées.

AVERTISSEMENT: si vous remarque des mouvements d'oscillation suspects, éteignez immédiatement le ventilateur et ne l'utilise pas, contactez le fabricant, son technician de maintenance ou une personne qualifiée.

ENTRETIEN

1. Retirez la fiche de la prise murale.
2. Retirez la poussière de l'extérieur du ventilateur avec un chiffon sec.
3. Pour-retirer le cadre de la grille, dévissez les vis de montage situées sur le bord de la grille.
4. Essuyez la poussière des grilles et des lames avec un chiffon humide. Remarque - Ne mouillez pas trop le chiffon afin qu'il ne forme pas de gouttes, cela pourrait limiter l'isolation du ventilateur.
5. Lors du nettoyage des lames, n'utilise pas trop de force, la déformation de la lame affectera l'équilibre.
6. Le ventilateur doit être assemblé dans l'ordre inverse du retrait. Si cela n'est pas possible, n'utilise pas la force. Envoyez le ventilateur au fabricant ou à un centre de service désignéès que possible pour vérifier l'appareil.
7. Avant la mise en service, la protection de l'hélice doit être bien serrée avec les vis de montage.
8. Courez pendant 5 minutes. Vérifiez que le ventilateur fonctionné correctement. La maintenance est terminée.

Explication des pictogrammes utilisés

1

2

3

4

1. Lisez le manuel d'instructions, respectez les avertissements et les conditions la sécurité qui est contenu!
2. Deuxieme classe de protection.
3. Debranchez I'appareil avant réparation.
4. Protegez l'appareil contre l'humidité.

DESCRIPTION DES ÉLÉMENTS

1. Grille avant
2. Collier de montage
3. Écrou de montage d'hélice
4. Hélice
5. Ecrou de montage de la grille arrière
6. Grille arrête
   7.Moteur
7. Carter moteur avant
8. Carter moteur
9. Bouton de démarrage de l'oscillation
10. Support moteur
11. Support moteur
12. Bouton # 1
13. Colonne # 1
14. Bouton # 2
15. Colonne # 2
16. La base
17. Rondelle
18. Vis de montage
19. Cordon d'alimentation

INSTRUCTIONS D'INSTALLATION

1. Retirez toutes les pieces de l'appareil de leur emballage et retirez matériaux d'emballage et inserts.
2. Insérezla colonne n° 2 (16) dans la base (17) et serrez avec la rondelle (18) et vis de montage (19)
3. Connectez la colonne # 1 (14) et la colonne # 2 (16) à l'aide du bouton # 2 (15)
4. Connectez le support moteur (12) à la colonne # 1 (14) à l'aide du bouton # 1 (13)
5. Utilisez l'écrou de montage de la grille arrière (5) pour fixer la grille arrrière (6) pour moteur (7)
6. Utilisez l'écrou de montage de l'hélice (3) pour monter l'hélice (4) sur le moteur (7)
7. Positionné la grille avant (1) de manière à ce qu'elle s'adapte à la grille arrêté (6) et fixez-la à l'aide du collier de montage (2)

MODE D'EMPLOI

L'appareil dispose de 3 niveaux de vitesse.
1-Basse vitesse 3-Haute vitesse
2-Vitesse moyenne 0-Hors tension

COMMUTATEUR

Commutateur de vitesse oscillant

• L'oscillation est activée en appuyant sur le bouton à l'arrière de l'appareil. La désactivation de l'oscillation se fait en tirant le bouton vers le haut.

UTILISATION

Les produits électriques ne doivent pas être jetés avec les ordures menagères, mais doivent être éliminés dans des installations appropriées. Demandez au vendeur du produit ou aux autorités locales des informations sur l'élimination. Les déchets d'équipements électriques et électroniques contiennent des substances non neutres pour l'environnement naturel. Les équipements non recyclés représentent une menace potentielle pour l'environnement et la santé humaine.

DONNÉES COTÉES

90-001
PARAMÈTRE	SYMBOLE	VALEUR
Tension d'alimentation	V	230V
Fréquence de puissance	f	50Hz
Débit maximum du ventilateur	F	51.74 m3/min
Puisance du ventilateur	P	50 W
Valeur du service	SV	1.22(m3/min)/W

Consommation d'énergie en mode veille	PSB	0 W
Niveau de puissance acoustique du ventilateur	LWA	60.31 dB(A)
Vitesse maximale de l'air	c	3.15 m/s
classe de protection		II
Norme pour mesurer la valeur opérationnelle	Règlement (UE) 206/2012 de la Commission du 6 mars 2012r
Informations supplémentaires fournies	Grupa Topex Sp. z o. o. Sp. k. ul. Pograniczna 2/4, 02-285 Warszawa
