Type de produit	Module SFP (Mini-GBIC) Gigabit Ethernet
Marque	TRENDnet
Modèle	TEG-MGBS40D5
Connecteur	LC duplex (fibre optique)
Débit de données	1 Gbps (Gigabit Ethernet)
Distance de transmission	40 km (fibre monomode)
Longueur d'onde	1310 nm
Dimensions (approx.)	55 x 15 x 10 mm
Poids (approx.)	20 g
Consommation électrique	Moins de 1 W
Alimentation	Alimenté par le port SFP de l'équipement hôte (3,3 V)
Température de fonctionnement	0 °C à 70 °C
Humidité relative	5 % à 95 % (sans condensation)
Normes de conformité	EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3
Fonctions principales	Conversion électrique/optique, liaison Gigabit Ethernet sur fibre monomode, hot-swappable, gestion DDM
Entretien et nettoyage	Nettoyer les connecteurs optiques avec un kit de nettoyage approprié (alcool isopropylique et lingette non pelucheuse). Éviter la poussière et les rayures.
Sécurité	Classe laser 1 (sans danger pour les yeux dans des conditions normales). Respecter les réglementations locales.
Pièces détachées et réparabilité	Le module n'est pas réparable par l'utilisateur. En cas de dysfonctionnement, remplacer le module. Garantie selon conditions TRENDnet.
Informations générales	Conforme à la directive 2014/30/UE (EMC). Fabriqué par TRENDnet, Torrance, CA, USA.

FOIRE AUX QUESTIONS - TEGMGBS40D5 TRENDNET

Quelle est la distance maximale du module TEG-MGBS40D5 ?

Le module TEG-MGBS40D5 supporte une distance de transmission allant jusqu'à 40 km sur fibre monomode avec une longueur d'onde de 1310 nm.

Ce module SFP est-il compatible avec n'importe quel commutateur Gigabit ?

Le module TEG-MGBS40D5 est conforme aux normes MSA SFP et fonctionne avec la plupart des commutateurs Gigabit compatibles SFP. Il est recommandé de vérifier la compatibilité auprès du fabricant de votre commutateur.

Comment nettoyer le connecteur optique du module ?

Utilisez un kit de nettoyage pour fibre optique comprenant de l'alcool isopropylique et une lingette non pelucheuse. Frottez délicatement la face du connecteur en effectuant un mouvement circulaire. Évitez tout contact avec les doigts.

Le module TEG-MGBS40D5 prend-il en charge le DDM (Digital Diagnostic Monitoring) ?

Oui, le TEG-MGBS40D5 prend en charge le DDM, permettant de surveiller la température, la tension, le courant de biais et la puissance optique en temps réel.

Puis-je utiliser ce module dans un environnement de bureau ?

Oui, le module est conçu pour une utilisation en intérieur dans des environnements de bureau. Sa température de fonctionnement est comprise entre 0 °C et 70 °C.

Quelle est la garantie offerte par TRENDnet pour ce module ?

TRENDnet offre une garantie limitée sur ses produits. Les conditions exactes sont disponibles sur le site Web de TRENDnet. En général, la période de garantie est de 1 à 5 ans selon le modèle.

Le module TEG-MGBS40D5 est-il hot-swappable ?

Oui, ce module SFP est hot-swappable, ce qui signifie qu'il peut être inséré ou retiré sans éteindre l'équipement hôte.

Quel type de câble fibre est requis ?

Le module utilise une connectique LC duplex et nécessite une fibre monomode (OS1/OS2) avec une longueur d'onde de 1310 nm.

Que faire si le module n'est pas reconnu par mon commutateur ?

Vérifiez que le module est correctement inséré et que le commutateur prend en charge les modules SFP tiers. Essayez de nettoyer les connecteurs. Si le problème persiste, contactez le support TRENDnet.

Ce module est-il conforme aux réglementations européennes ?

Oui, le module TEG-MGBS40D5 est conforme à la directive 2014/30/UE sur la compatibilité électromagnétique et porte le marquage CE.

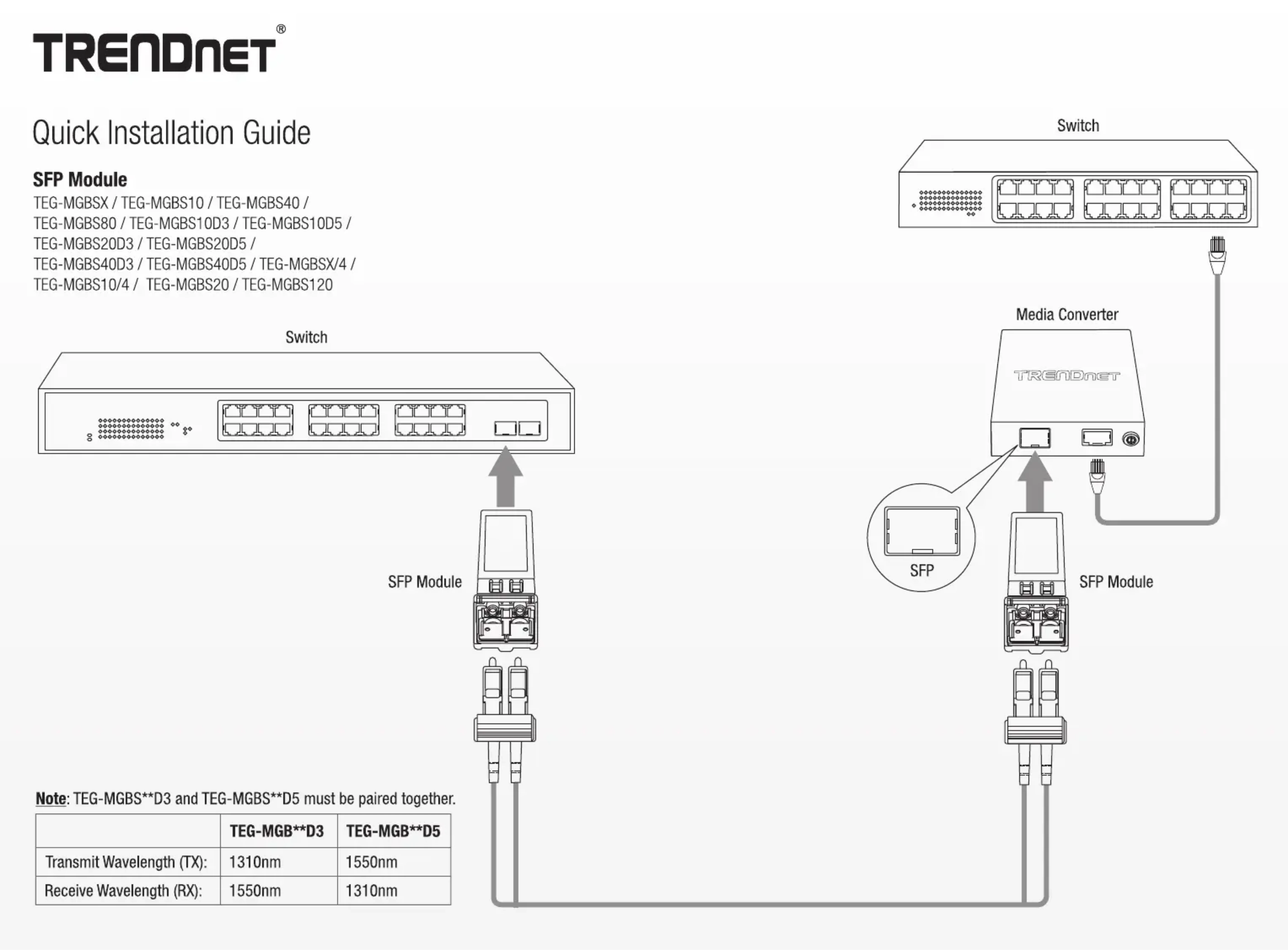

MODE D'EMPLOI TEGMGBS40D5 TRENDNET

Déclaration de conformité

Manufacturer's Nom et fabricant

TRENDnet, Inc. 20675 Manhattan Place Torrance, CA 90501 USA

Zwoisestraat 156 2587 WB The Hague The Netherlands

Détails du produit

TEG-MGBSX / TEG-MGBS10 / TEG-MGBS40 / TEG-MGBS80 / TEG-MGBS10D3 / TEG-MGBS10D5 / TEG-MGBS20D3 / TEG-MGBS20D5 / TEG-MGBS40D3 / TEG-MGBS40D5 / TEG-MGBS20 / TEG-MGBS120

Nom du produit: Mini -GBIC Module Nom Commercial: TRENDnet

Technical Standards

EN 55032:2012+AC:2013 (CISPR22:2009+A1:2010) EN 55022:2010+AC:2011 Class B EN 61000-3-2:2014 EN 55024:2010+A1:2015 EN 61000-3-3:2013 IEC 61000-4-2:2008 IEC 61000-4-3:2010 IEC 61000-4-4:2012 IEC 61000-4-5:2014 IEC 61000-4-6:2013 IEC 61000-4-8:2009 IEC 61000-4-11:2004

Dé claration:

Le produit est conforme aux exigences de la directive 2014/30/UE du Conseil (Parlement européen) sur la directive EMC.

Je declare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Personne responsable de cette déclaration. Lieu de délivrance: Torrance, California, USA Date: 05 Janvier, 2021

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.
