Type de produit	Convertisseur de média Gigabit
Connecteurs	1 port RJ45 10/100/1000 Mbps, 1 port fibre SC (multimode)
Distance fibre maximale	550 mètres (multimode)
Débit fibre	1000Base-SX
Alimentation	Adaptateur secteur externe 5V DC, 1A
Consommation électrique	2,5 watts maximum
Dimensions (L x P x H)	95 x 70 x 25 mm
Poids	180 grammes
Température de fonctionnement	0°C à 45°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Fonctions principales	Conversion fibre optique / cuivre, auto-négociation, Auto MDI/MDIX, contrôle de flux
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir l'appareil. Éviter l'humidité et les températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. L'adaptateur secteur est remplaçable.
Indicateurs LED	Alimentation, Lien / Activité (RJ45 et fibre)
Normes supportées	IEEE 802.3ab, IEEE 802.3z
Garantie	Garantie limitée à vie (selon conditions TRENDnet)

FOIRE AUX QUESTIONS - TE100-MGBS20 TRENDNET

Comment connecter le TRENDnet TE100-MGBS20 ?

Branchez le câble RJ45 de votre équipement réseau (switch, routeur) au port RJ45 du convertisseur. Connectez la fibre optique au port SC. Allumez l'appareil via l'adaptateur secteur. Les voyants LED s'allument en cas de liaison établie.

Quelle est la distance maximale supportée par la fibre ?

Avec une fibre multimode, la distance maximale est de 550 mètres en 1000Base-SX.

Le convertisseur fonctionne-t-il avec un câble fibre monomode ?

Non, le TE100-MGBS20 est conçu pour la fibre multimode avec connecteurs SC. Pour la fibre monomode, utilisez le modèle TE100-MGBS10 ou TE100-MGBS40.

Comment interpréter les voyants LED ?

Le voyant 'Power' indique que l'appareil est sous tension. 'Link/Act' sur le port RJ45 s'allume en vert quand une liaison est établie et clignote lors du trafic. De même pour le port fibre.

L'appareil nécessite-t-il une configuration logicielle ?

Non, le TE100-MGBS20 est un convertisseur plug-and-play. Il n'y a aucun paramétrage nécessaire.

Puis-je utiliser un câble RJ45 de n'importe quelle longueur ?

Oui, mais la longueur maximale du câble cuivre est de 100 mètres en respectant les normes Ethernet.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le problème persiste, remplacez l'adaptateur par un modèle identique (5V DC, 1A).

Le convertisseur chauffe-t-il normalement ?

Une légère chaleur est normale. Assurez-vous que l'appareil est bien ventilé et non obstrué.

Puis-je utiliser le TE100-MGBS20 avec un équipement 100 Mbps ?

Oui, il est rétrocompatible avec les vitesses 10/100 Mbps sur le port RJ45. La fibre reste en 1000 Mbps uniquement.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

MODE D'EMPLOI TE100-MGBS20 TRENDNET

TRENDNET®

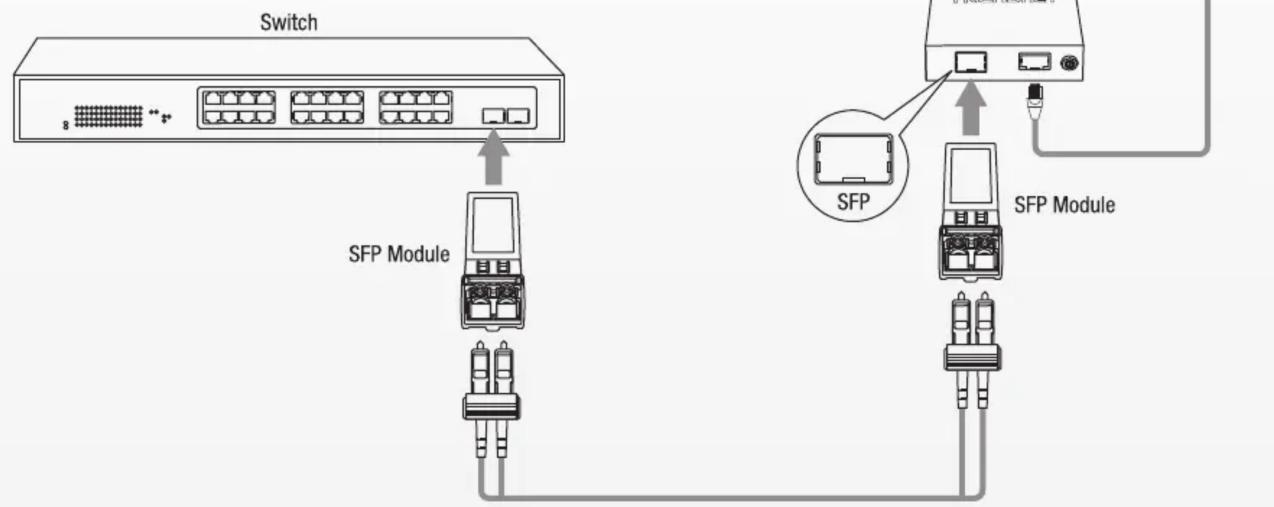

Quick Installation Guide

SFP Module

TE100-MGBFX

TE100-MGBS20

©
