MODE D'EMPLOI WVX15300V3L i-PRO
2. Connectez-vous à la caméra ……………………………………………… 2
3.1 Vérifiez si l'objet est de la bonne taille. ……………………………………… 6
3.2 Ajuster la qualité de l'image ………………………………………………… 6
3.2.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emplacement
d'installation et de la zone d'installation. …………………………………… 6
3.2.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage que vous
installez. ……………………………………………………………………… 7
3.2.3 Définit le mode de commutation noir et blanc de nuit ……………………… 8
3.3.2 Enregistrer à l'aide d'une carte mémoire SD ……………………………… 9
3.3.3 Lire les images stockées sur la carte mémoire SD ………………………… 10
3.8.1 Détecter les mouvements d'objets ………………………………………… 12
Contenus i3.11 Définir la taille de capture d'image et les fréquences d'images …………… 14
3.13.2 À propos du contrôle du volume de diffusion (débit binaire) …………… 15
3.13.3 Réduire la capacité des données grâce au codage intelligent …………… 16
5.2 À propos du mode de capture d'image et de la taille de capture d'image … 20
6.3 Logiciel de mise à niveau …………………………………………………… 33
6.4 Ordre de réglage lors du réglage de la qualité de l'image …………………… 33
6.5 Réglage de la luminosité des objets (scènes lumineuses) …………………… 34
6.5.1 Réglage de la luminosité …………………………………………………… 34
6.6 Ajustement de la luminosité des objets (scènes sombres) ………………… 34
6.7 Réduire le scintillement blanc et le noircissement de l'écran ……………… 36

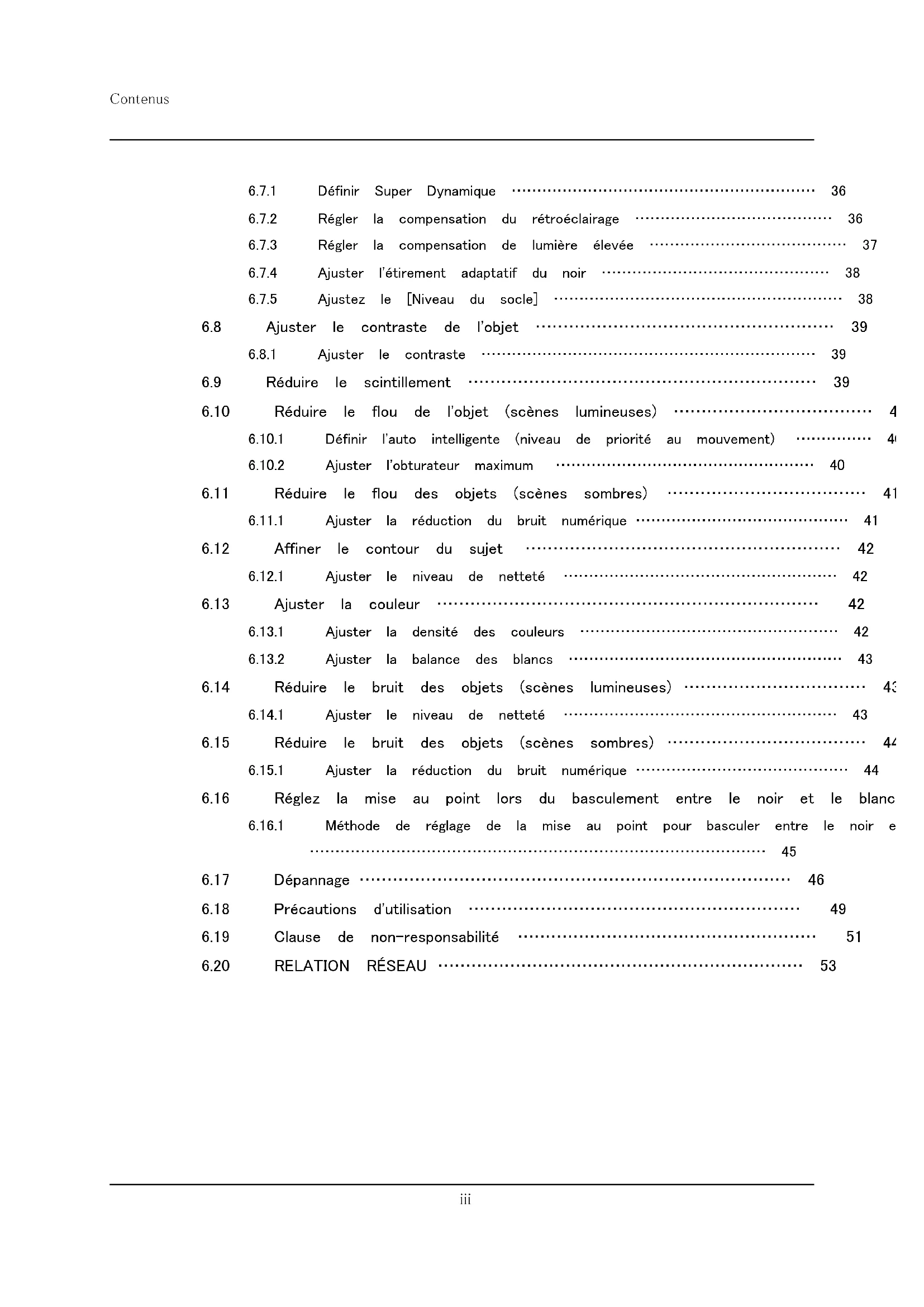

Contenus ii6.7.1 Définir Super Dynamique …………………………………………………… 36
6.7.2 Régler la compensation du rétroéclairage ………………………………… 36
6.7.3 Régler la compensation de lumière élevée ………………………………… 37
6.10 Réduire le flou de l'objet (scènes lumineuses) ……………………………… 40
6.10.1 Définir l'auto intelligente (niveau de priorité au mouvement) …………… 40
6.10.2 Ajuster l'obturateur maximum …………………………………………… 40
6.11 Réduire le flou des objets (scènes sombres) ……………………………… 41
6.11.1 Ajuster la réduction du bruit numérique …………………………………… 41
6.14 Réduire le bruit des objets (scènes lumineuses) …………………………… 43
6.14.1 Ajuster le niveau de netteté ……………………………………………… 43
6.15 Réduire le bruit des objets (scènes sombres) ……………………………… 44
6.15.1 Ajuster la réduction du bruit numérique …………………………………… 44
6.16 Réglez la mise au point lors du basculement entre le noir et le blanc. …… 45
6.16.1 Méthode de réglage de la mise au point pour basculer entre le noir et le blanc
Contenus iiiPour des instructions d'installation détaillées, reportez-vous à ce qui suit : Installation
1.1 Installation murale d'une caméra Bullet extérieure
standard L'URL de la vidéo est la suivante. https://youtu.be/mCX_No1q-6M
1.1 Installation murale d'une caméra Bullet extérieure standard
1Pour plus d'informations sur l'outil de configuration i-PRO (iCT), consultez ce qui suit.
- Cliquez ici pour plus d'informations sur l'outil de configuration i-PRO Reportez-vous à ce qui suit pour plus de détails sur le logiciel de configuration IP.
- Cliquez ici pour plus d'informations sur le logiciel de configuration IP
2. Connectez-vous à la caméra
2.1 Outil de configuration i-PRO (iCT)
Il s'agit d'un outil permettant de gérer le système de surveillance d'images en un coup d'œil.
2.2 Logiciel de configuration IP
Les caméras ou enregistreurs sur le même réseau peuvent être automatiquement détectés et configurés dans le réseau.
2.3 Accéder à la caméra
1. Lancez un logiciel de configuration IP
・ Le numéro de modèle et l'adresse MAC de la caméra détectée sont affichés. ・ La valeur par défaut pour [Paramètres réseau] est [DHCP].
2.3 Accéder à la caméra
2・Si vous ne parvenez pas à obtenir une adresse IP du serveur DHCP, définissez l'adresse IP sur 192.168.0.10.
2. Double-cliquez sur l'adresse IP de la caméra
・ Le navigateur démarre et l'écran d'enregistrement de l'administrateur s'affiche. ・ Vous devez vous inscrire en tant qu'administrateur.
3. Entrez le nom d'utilisateur et le mot de passe de l'administrateur
・ L'écran de réglage de la langue, de la date et de l'heure s'affiche.
4. Définir la langue, la date, l'heure et l'écran
・ Vous pouvez définir la langue, la date et l'heure et modifier la couleur d'arrière-plan de l'écran et la disposition du panneau de commande.
5. Appuyez sur [Régler]
・ Les pages d'images en direct s'affichent.
2.3 Accéder à la caméra
32.4 À propos des pages d'images en direct
1 Titre de la caméra 2 Affichage de l'état du stockage SD 3 Affichage des informations sur le flux 4 Bouton Instantané 5 Bouton d'affichage de la sélection du flux 6 Bouton de commutation de comparaison d'images avant/après 7 Bouton d'assistance 8 Bouton Affichage plein écran 9 Bouton d'affichage en grille 10 Bouton d'affichage du panneau de commande de la caméra 11 Boutons [Configuration] (bouton d'affichage du panneau de paramètres) 12 Sélectionnez le menu déroulant Streams-[Live uniquement] 13 Sélectionnez le menu déroulant Flux [Taux de rafraîchissement] 14 Sélectionner le flux-Afficher les informations sur le flux 15 Zone principale
2.4 À propos des pages d'images en direct
416 Panneau de commande de la caméra-Carte mémoire SD-[Log/Play] 17 Notification d'alarme 18 Panneau de commande de la caméra-Carte mémoire SD-[Rec. sur SD] 19 Panneau de configuration de la caméra-[Volume d'entrée micro (Caméra vers PC)] 20 Panneau de configuration de la caméra-[Luminosité] 21 Panneau de commande de la caméra-[Volume de sortie audio (PC vers caméra)] 22 Bouton d'affichage de la fréquence d'images/du débit binaire
2.4 À propos des pages d'images en direct
53. Réglez la caméra
3.1 Vérifiez si l'objet est de la bonne taille.
Lorsque vous utilisez notre logiciel d'extension, vous pouvez vérifier le nombre de grilles pour voir si c'est la bonne taille pour reconnaître l'objet.
- Pour plus d'informations sur les tailles recommandées du logiciel d'extension
3.2 Ajuster la qualité de l'image
Cette section explique comment régler la qualité de l'image lors de l'installation de la caméra.
3.2.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de
l'emplacement d'installation et de la zone d'installation. Utilisez [Mode de contrôle de la lumière] pour régler l'intensité lumineuse appropriée à l'emplacement et à la zone d'installation. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
3.2 Ajuster la qualité de l'image
6・Fondamentalement, [Fix Shutter] n’est pas utilisé. ・Pour plus d'informations sur le mode de contrôle de la lumière, reportez-vous au manuel d'utilisation.
1. Sélectionnez [Mode de contrôle de la lumière]
- Pour installer à l'extérieur : définissez [Scène extérieure]. - Pour une installation en intérieur : réglez [Scène intérieure (50 Hz)] ou [Scène intérieure (60 Hz)]. 50 Hz/60 Hz peuvent être utilisés différemment selon les régions.
3.2.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage que
vous installez. Utilisez [Balance des blancs] pour définir la balance des blancs adaptée à l'emplacement et à la zone d'installation. ➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], la fenêtre de réglage de la qualité de l'image s'affiche.
1. Sélectionnez [Balance des blancs]
・ Sélectionnez parmi [ATW1], [ATW2] et [AWC]. [ATW1] Définissez le mode de suivi automatique de la température de couleur. La caméra vérifie en permanence la température de couleur de la source lumineuse et ajuste automatiquement la balance des blancs. La plage de fonctionnement est d'environ 2 700 K à 6 000 K. [ATW2] Définissez le mode de suivi automatique de la température de couleur. La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium. La plage de fonctionnement est d'environ 2 000 K à 6 000 K. [AWC] Réglez le mode de contrôle automatique de la balance des blancs. La source lumineuse étant fixe, elle convient à la prise de vue dans un endroit où l'environnement lumineux ne change pas.
3.2 Ajuster la qualité de l'image
7Les couleurs peuvent ne pas être reproductibles fidèlement si les conditions suivantes sont remplies : Dans de tels cas, réglez-le sur [AWC]. ・Objet en grande partie sombre ・Ciel bleu clair ou soleil au crépuscule ・Objet avec un éclairage trop faible La plage de fonctionnement est d'environ 2 000 K à 10 000 K.
3.2.3 Définit le mode de commutation noir et blanc de nuit
Vous pouvez passer aux images couleur ou noir et blanc en utilisant [Jour&Nuit (IR)] lors d'une prise de vue de nuit. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
1. Sélectionnez [Jour&Nuit (IR)]
・ Sélectionnez [Désactivé], [Activé (Lumière IR désactivée)], [Activé (Lumière IR activée)], [Auto1 (Lumière IR désactivée)], [Auto2 (Lumière IR activée)] et [Auto3 (SCC)]. [Désactivé] Cette fonction est également utilisée pour prendre des images couleur la nuit. [Activé (lumière IR éteinte)] La photo est toujours prise en noir et blanc. [Activé (lumière IR allumée)] La photo est toujours prise en noir et blanc. Ce paramètre est utilisé lorsque l’éclairage proche infrarouge est utilisé la nuit. [Auto1 (lumière IR éteinte)] L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de la luminosité (éclairage) de l'image. [Auto2 (lumière IR allumée)] L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de la luminosité (éclairage) de l'image. Ceci est défini lorsque l’éclairage proche infrarouge est utilisé la nuit.
3.2 Ajuster la qualité de l'image
8Utilisez la carte mémoire SD formatée sur ce produit. Pour retirer la carte mémoire SD, [Basique] le menu Avancé.>Sur l'onglet [Carte mémoire SD], sélectionnez [Carte mémoire SD] comme [Ne pas utiliser]. Retirez la carte mémoire SD de ce produit.
[Auto3(SCC)] Définissez cette option lorsque vous souhaitez conserver une image couleur même lorsque la source de lumière est sombre. La fonction Super Chroma Compensation (SCC) maintient l’image couleur à un faible éclairage.
3.3 Paramètres d'enregistrement (carte mémoire SD)
3.3.1 Installez la carte mémoire SD
1. Retirez la partie avant
2. Insérez une carte mémoire microSD dans la fente
3.3.2 Enregistrer à l'aide d'une carte mémoire SD
Cette section décrit les procédures pour transformer [Déclencheur de sauvegarde] en [Manuel]. ➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>Menu avancé>[Basique]>Lorsque [Carte mémoire SD] est cliqué, la page de configuration de la carte mémoire SD s'affiche. (1) Sélectionnez les flux [Format d'enregistrement] (2) Sélectionnez [Enregistrer le déclencheur] et cliquez sur [Définir]. (3) Cliquez sur [Live] dans le coin supérieur gauche et cliquez sur le bouton d'affichage du panneau de commande de la caméra. ・ Le panneau de commande de la caméra s'affiche. (4) En cliquant sur [Démarrer] sur [Rec. sur SD] ・ Commencez l'enregistrement sur la carte mémoire SD manuellement.
3.3 Paramètres d'enregistrement (carte mémoire SD)
9・ Vous pouvez arrêter l'enregistrement en cliquant sur [Stop]. Après l'arrêt, vous pouvez reprendre l'enregistrement en cliquant sur [Démarrer].
3.3.3 Lire les images stockées sur la carte mémoire SD
Vous pouvez lire des images stockées sur la carte mémoire SD. ➣ Pages d'images en direct, panneaux de contrôle des caméras>Cliquer sur [Se connecter/ Jouer] affiche la liste des journaux.
1. Affichez les pages d'images en direct et cliquez sur le bouton d'affichage du panneau de
commande de la caméra.
2. Appuyez sur le bouton [Démarrer] sur [Log/Play]
・ L'écran Liste des journaux s'affiche dans une fenêtre séparée.
3. Appuyez sur la date et l'heure de prise de vue affichées sous [Heure et date]
・ La page de lecture s'affiche et l'image enregistrée est lue.
3.4 Ajuster le zoom/mise au point
Vous pouvez ajuster manuellement ou automatiquement le zoom ou la mise au point de l'image affichée. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Zoom] affiche la fenêtre des paramètres.
Ajustez [Désignation du taux de zoom], [Zoom], [Mise au point] et [Mise au point automatique]
3.5 Masquer certaines images
➣ Panneaux de configuration des pages d'images en direct>[Paramètres détaillés]>[Paramètres détaillés de la caméra]> [De base] des menus avancés à gauche>Lorsque l'on clique sur l'onglet [De base], la page de configuration du format d'affichage de la zone de confidentialité s'affiche.
1. Sélectionnez [Format d'affichage de la zone de confidentialité]
・ Sélectionnez [Bloquer] et [Flou].
3.5 Masquer certaines images
10・Pour plus d'informations sur le format d'affichage de la zone de confidentialité, reportez-vous au manuel d'utilisation. AI Sound ClassificationVoir ci-dessous pour plus d'informations.
- PAPIER BLANC ➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image/Audio] des menus avancés à gauche>[Zone de confidentialité] dans les onglets [Qualité d'image]>Lorsque vous cliquez sur [Config.], la fenêtre de configuration de la zone de confidentialité s'affiche. (1) Faites glisser la zone souhaitée avec la souris et appuyez sur le bouton [Set]. ・ Les zones de confidentialité sont définies dans l'ordre à partir de la zone 1. (2) Sélectionnez [Statut] pour afficher les zones de confidentialité ・ Configurez la zone de confidentialité dans [On]/[Off].
3.6 Identifiez les sons avec l'IA
La surveillance des images peut être améliorée en identifiant et en détectant les cris humains, les bruits de verre brisé, les klaxons, les armes à feu et d'autres sons. ➣ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Sujet]>Menu avancé>[Alarme]>Un clic sur les onglets [Détection audio] affiche les pages de configuration.
1. Réglez [Détection audio] sur [Activé] pour définir la détection du son.
2. Sélectionnez la sensibilité de la détection avec [Sensibilité de la détection].
3. Sélectionnez le son à détecter par [AI Analytics Target].
・ La sélection de [Autre] n'est pas recommandée en conjonction avec d'autres sons
3.6 Identifiez les sons avec l'IA
11・Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration des événements. ・Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration de la divulgation sur Internet. détectés. Par exemple, lorsqu'un bruit d'arme à feu est détecté avec les paramètres de détection de deux sons : [Coup de feu] et [Autre], il est détecté comme deux sons.
3.7 Enregistrer le son
Les données audio peuvent être enregistrées sur un enregistrement SD lorsqu'une alarme est détectée.
1. Sélectionnez s’il faut enregistrer des données audio dans la page de configuration de la carte
mémoire SD. ・ [Activé] enregistre les données audio dans un film (format MP4). ・ [Désactivé] : Les données audio ne sont pas enregistrées dans les films (format MP4).
3.8 Configurer des événements
Vous pouvez régler l'alarme pour détecter le fonctionnement d'une zone ou les interférences avec la caméra, ou le fonctionnement lorsque l'alarme est détectée. ➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>Menu avancé>[Installation facile]>Un clic sur les onglets [Action d'événement] affiche les pages de configuration.
3.8.1 Détecter les mouvements d'objets
Lorsqu'une alarme est activée, la caméra fonctionne comme prévu. Il existe des modèles d'alarme lorsque la zone spécifiée se déplace et lorsque la caméra est bloquée. ➣ Panneaux de configuration des pages d'images en direct>[Paramètres détaillés]>[Paramètres détaillés de la caméra]>[Alarme] des menus avancés à gauche>Cliquer sur les onglets [Zone VMD] affiche les pages de configuration.
3.8 Configurer des événements
12Reportez-vous au manuel d'utilisation pour plus de détails sur toutes les alarmes.
3.8.1.1 Définir la zone de détection du mouvement d'un objet
Définissez la zone de détection du mouvement d'un objet à l'aide de la fonction de détection de mouvement à l'aide d'images vidéo.
1. Faites glisser l'image pour définir la zone.
・ Vous pouvez définir les zones dans l'ordre.
2. Ajustez la [Zone de détection] et la [Sensibilité de détection] à l'aide de la barre coulissante,
puis appuyez sur [Valider].
3.9 Améliorer la sécurité des communications
La configuration HTTPS crypte l'accès à la caméra et améliore la sécurité des communications.
Reportez-vous aux vidéos d'assistance suivantes pour la méthode de configuration HTTPS (pré-installation).
Pour plus d'informations sur la configuration de HTTPS (certificat CA), reportez-vous aux vidéos prises en charge suivantes.
3.9 Améliorer la sécurité des communications
13・Reportez-vous au manuel d'utilisation pour plus de détails sur les paramètres et les fréquences d'images. ・Pour plus d'informations sur la taille de capture d'image, consultez ce qui suit.
- À propos du mode de capture d'image et de la taille de capture d'image
3.10 Détecter la falsification des données
Si vous définissez la détection de falsification, vous pouvez détecter les données falsifiées sur la carte mémoire SD à l'aide du logiciel dédié. Reportez-vous aux vidéos d'assistance suivantes pour savoir comment configurer la détection de falsification.
3.11 Définir la taille de capture d'image et les fréquences
d'images ➣ Panneaux de configuration des pages d'images en direct>Onglets [Flux]>Réglez dans [Mode de capture d'image] de [Commun].
3.12 Définir la fonction d'image de superposition
Vous pouvez spécifier la position pour superposer l'image téléchargée ou spécifier la couleur à transmettre. Dans le modèle où la carte mémoire SD peut être enregistrée, les images affichées en superposition sont enregistrées pendant l'enregistrement. Reportez-vous au manuel d'utilisation pour plus de détails sur la façon de configurer les paramètres. ➣ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Basique] des menus Avancés à gauche>Configurez dans les onglets [Image de superposition].
1. Sélectionnez une image avec [Superposition] réglé sur [Activé].
2. Définissez [Position], [Perméation] et [Sélection de la couleur à pénétrer]
3. Appuyez sur [Détection de changement de scène]
3.12 Définir la fonction d'image de superposition
143.13 Définir le flux d'images
3.13.1 À propos du réglage du flux
Vous pouvez configurer s'il faut diffuser des flux, s'il faut compresser les flux avec H.265 ou H.264, la taille de capture d'image, la qualité de l'image et comment diffuser les flux. ➣ Panneaux de configuration des pages d'images en direct>Utilisez les onglets [Flux]. Les flux d'images H.265 et H.264 sont définis dans [Flux] dans les onglets [Flux].
Pour la méthode de compression d’image, reportez-vous à ce qui suit.
- Réduire la capacité des données grâce au codage intelligent
Reportez-vous à ce qui suit pour savoir comment distribuer.
- À propos du contrôle du volume de diffusion (débit binaire)
Reportez-vous au manuel d'utilisation pour plus de détails sur chaque méthode de réglage.
3.13.2 À propos du contrôle du volume de diffusion (débit binaire)
Les types de modes de livraison suivants sont utilisés pour contrôler la quantité de livraison (débit binaire) du flux, et les paramètres sont définis en conséquence. Vous pouvez également utiliser un codage intelligent, tel que [Smart VIQS], pour réduire la quantité de données. Pour plus d’informations sur le contrôle de la quantité de diffusion de flux, consultez ce qui suit. Reportez-vous au manuel d'utilisation pour plus de détails.
- Réduire la capacité des données grâce au codage intelligent
Débit binaire fixe : Les images H.265 (ou H.264) sont délivrées au débit binaire défini par [Débit binaire maximum (par client) *].
Débit binaire variable : Les images H.265 (ou H.264) sont délivrées à la fréquence d'images définie par [Frame rate*] tout en conservant le niveau de qualité d'image défini par [Qualité de l'image]. À ce stade, le débit binaire varie dans le cadre du débit binaire maximum défini par [Débit binaire maximum (par client) *]. La capacité d'enregistrement varie en fonction des paramètres [Qualité d'image] et de l'état de l'objet.
Spécifiez la fréquence d'images : Les images H.265 (ou H.264) sont diffusées à la fréquence d'images définie par [Frame rate*].
Livraison au mieux :
3.13 Définir le flux d'images
15En fonction de la bande passante des réseaux, les images H.265 (ou H.264) sont fournies avec des débits binaires variables dans le cadre du débit binaire maximum défini par [Débit binaire maximum (par client) *].
3.13.3 Réduire la capacité des données grâce au codage intelligent
Le codage intelligent est une technique de compression de données qui optimise le taux de compression en réduisant la compression et en augmentant la compression en arrière-plan pour montrer clairement le visage humain et par objet. ➣ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>Cliquer sur [Image] affiche la configuration de Smart Coding. Cette image est une image. Ceci est différent de la vue réelle de l’écran. [VIQS intelligents] La qualité de l'image de la zone où l'objet (tête, personnes, automobiles et motos) est affiché est maintenue à un niveau élevé. Les images autres que les objets sont délivrées de manière à maintenir une qualité d'image faible ou moyenne et à réduire la quantité de données. [Contrôle intelligent de l'image P] Afin de réduire la quantité de données, la génération de données (macrobloc) est réduite dans les zones autres que celles où les objets (tête, personnes, automobiles et motos) sont affichés. [Contrôle GOP] Vous pouvez réduire la quantité de données.
3.13 Définir le flux d'images
16・Coupez l’alimentation avant de commencer l’opération. Cela pourrait entraîner des blessures. ・Ne pas appliquer ou utiliser de solvants organiques tels que le benzène et les diluants. La partie avant peut se décolorer. Suivez les conseils de prudence lorsque vous utilisez une feuille chimique. ・Ne desserrez pas et ne retirez pas les vis non spécifiées dans le manuel d'utilisation. ・Nettoyer avec du papier de nettoyage pour objectifs (pour nettoyer les appareils photo et les lunettes). ・Les alcools doivent être utilisés lorsque des solvants sont utilisés. N'utilisez pas de nettoyants pour vitres ou de diluants.
・Pour nettoyer le panneau avant, lavez les grains de sable durs et autres matériaux adhérés en versant de l'eau fraîche sans lubrifiant ni substance silicone à l'aide d'un tuyau ou d'un spray. Si la tache n'est pas enlevée, essuyez avec une éponge douce imbibée de l'eau douce ci-dessus. ・Ne pas essuyer à sec (par exemple, répandre de l'huile sur les surfaces ou endommager le revêtement ClearSight avancé). ・Utilisez un détergent neutre pour la vaisselle et rincez abondamment après utilisation si la saleté ne se détache pas après l'essuyage. Si des détergents autres que neutres (faiblement alcalins ou légèrement acides) sont utilisés, la capacité hydrophile du produit peut se détériorer ou le revêtement de surface peut se
4.1 Nettoyage des lentilles
4.2 Nettoyage du panneau avant
WV-X15700-V2LN/WV-X15600-V2LN/WV-X15500-V3LN/WV-X15300-V3LN
4.2 Nettoyage du panneau avant
17décoller. ・N'utilisez pas de solvants organiques tels que le benzène et les diluants. ・Si une pulvérisation est utilisée, l'utiliser après la vidange pour éliminer les premières impuretés. ・Si le revêtement Advanced ClearSight sur le panneau avant devient inefficace en raison d'un entretien inapproprié, le panneau avant doit être remplacé (payant) pour restaurer le revêtement Advanced ClearSight à son état d'origine. Contactez votre revendeur ou entrepreneur. Si le panneau avant est sale, nettoyez-le avec un papier de nettoyage pour objectif (pour nettoyer les appareils photo et les lunettes). Si de la poussière ou de la saleté adhère au panneau avant, celui-ci risque d'être endommagé. Il est recommandé de laver à l'eau si la terre est trop sale. WV-X15700-V2L/WV-X15600-V2L/WV-X15500-V3L/WV-X15300-V3L
4.2 Nettoyage du panneau avant
Famille de processeurs <Lors de l'utilisation d'une taille de capture d'image de 1920 x 1080 ou inférieure> -Intel
i5-6500 ou plus -Intel
i7-6700 ou supérieur recommandé <Lors de l'utilisation d'une taille de capture d'image supérieure à 1920 x 1080> -Intel
i7-11700 ou supérieur recommandé Mémoire: <Lors de l'utilisation d'une taille de capture d'image de 1920 x 1080 ou inférieure> Recommandé au moins 4 Go (2 Go x 2, double canal) <Lors de l'utilisation d'une taille de capture d'image supérieure à 1920 x 1080> Recommandé au moins 16 Go (8 Go x 2, double canal) Fonction réseau: 10BASE-T/100BASE-TX/1000BASE-T 1 port Fonction sonore: Carte son (pour la fonction vocale) Fonction d'affichage d'image: Taille de capture d'image: 1920 x 1080 pixels ou plus <Lors de l'utilisation d'une taille de capture d'image de 3840 x 2160> Surveillance de la taille de capture d'image élevée: 3840 x 2160 pixels ou plus Couleur: 24 bits ou plus de True Color Systèmes d'exploitation compatibles: Microsoft Windows 11 Microsoft Windows 10 Navigateur Internet: Google Chrome
(Pour visualiser les fichiers PDF)
5. Caractéristiques
5.1 Environnement PC requis
5.1 Environnement PC requis
19・Le débit binaire des flux est limité à [Contrôle de bande passante (débit binaire)] dans les onglets [Réseau] des pages réseau. ・Si l'intervalle de rafraîchissement est court, le débit binaire peut être dépassé en fonction de l'objet. ・En fonction du nombre d'utilisateurs simultanés ou de la combinaison de fonctions utilisée, le débit binaire peut être inférieur à la valeur définie. Confirmez l'image livrée après le réglage. WV-X15700-V2LN/WV-X15700-V2L Mode de capture d'images Flux(1) Flux(2) Flux(3) Flux(4) JPEG(1)
5.2 À propos du mode de capture d'image et de la taille de
5.2.1 Taille de capture d'image
C'est la taille de capture d'image. La valeur initiale est soulignée. *1 Seules les mêmes tailles de capture d'image définies pour « Stream(1) », « Stream(2) », « Stream(3) », « Stream(4) » et « JPEG(2) » sont sélectionnables. *2 Lorsque la taille de capture de l'image est "3840 x 2160", l'intervalle de rafraîchissement
5.2 À propos du mode de capture d'image et de la taille de capture d'image
est limité à 1 ips maximum. et lorsque la taille de capture de l'image est "2560 x 1440", l'intervalle de rafraîchissement est limité à 2 ips max. (2,1 ips). *3 Lorsque [Désactivé] est sélectionné pour [Transmission par flux], la fréquence d'images maximale est de 30 ips (25 ips). *1 Seules les mêmes tailles de capture d'image définies pour « Stream(1) », « Stream(2) », « Stream(3) », « Stream(4) » et « JPEG(2) » sont sélectionnables. *2 Lorsque la taille de capture de l'image est "3328 x 1872", l'intervalle de rafraîchissement est limité à 1 ips maximum. et lorsque la taille de capture de l'image est "2560 x 1440", l'intervalle de rafraîchissement est limité à 2 ips max. (2,1 ips). *3 Lorsque [Désactivé] est sélectionné pour [Transmission par flux], la fréquence d'images maximale est de 30 ips (25 ips).
5.2 À propos du mode de capture d'image et de la taille de capture d'image
*1 Seules les mêmes tailles de capture d'image définies pour « Stream(1) », « Stream(2) », « Stream(3) », « Stream(4) » et « JPEG(2) » sont sélectionnables. *2 Lorsque la taille de capture de l'image est "3072 x 1728 (3072 x 2304)", l'intervalle de rafraîchissement est limité à 1 ips maximum. et lorsque la taille de capture de l'image est "2560 x 1440 (2560 x 1920)", l'intervalle de rafraîchissement est limité à 2 ips maximum. (2,1 ips).
5.2 À propos du mode de capture d'image et de la taille de capture d'image
*3 Lorsque [Désactivé] est sélectionné pour [Transmission par flux], la fréquence d'images maximale est de 30 ips (25 ips). *1 Lorsque [Désactivé] est sélectionné pour [Transmission par flux], la fréquence d'images maximale est de 30 ips (25 ips).
5.2 À propos du mode de capture d'image et de la taille de capture d'image
Super dynamique Non Oui
5.2 À propos du mode de capture d'image et de la taille de capture d'image
FTP/ SFTP Non Oui Non Oui Non Oui Oui Oui VMD Non Oui Non Oui Non Oui Oui Oui SCD Non Oui Non Oui Non Oui Oui Oui Détection audio Non Oui Non Oui Non Oui Oui Oui Cryptage des données Oui *10 Oui Oui *10 Oui Oui *10 Oui Oui Oui *1 Lorsque le logiciel d'extension est en cours d'exécution, la fréquence d'images sera limitée à « 15 ips (12,5 ips) » maximum. *2 Lorsque « 16:9 (60 ips/50 ips) » est sélectionné pour « Mode de capture d'image », « 90 ° » ou « 270 ° » ne peut pas être défini pour [Rotation de l'image]. *3 Lorsque « 16:9(60 ips/50 ips) » ou « 4:3 » est sélectionné pour « Mode de capture d'image », « 90 ° » ou « 270 ° » ne peut pas être défini pour [Rotation de l'image]. *4 Lorsque [Stabilisateur] est sélectionné pour [Activé], la fréquence d'images sera limitée au maximum. "15 ips (12,5 ips)". *5 « Avancé (GOP 60s fixe avec image clé 1s) » n'est pas pris en charge. *6 Lorsque [Niveau Super Dynamic] est réglé sur 30 ou plus, la fréquence d'images sera limitée au maximum. "15 ips (12,5 ips)" . *7 Lorsque « 16:9 (60 ips/50 ips) » est sélectionné pour « Mode de capture d'image », « Flou » ne peut pas être défini pour [Format d'affichage de la zone de confidentialité]. *8 Lorsque « 16:9(60 ips/50 ips) » ou « 4:3(60 ips/50 ips) » est sélectionné pour « Mode de capture d'image », « Flou » ne peut pas être défini pour [Format d'affichage de la zone de
5.2 À propos du mode de capture d'image et de la taille de capture d'image
Détecter (25 ppm/8 ppf) 23,5 m {77,2 pi} 114,8 m {376,5 pi} Observer (62,5 ppm/19 ppf) 9,4 m {30,9 pi} 45,9 m {150,6 pi} Reconnaître (125 ppm/38 ppf) 4,7 m {15,4 pi} 23,0 m {75,3 pi} Identifier (250 ppm/76 ppf) 2,4 m {7,7 pi} 11,5 m {37,7 pi} confidentialité]. *9 Lorsque « Flou » est sélectionné pour [Format d'affichage de la zone de confidentialité], la fréquence d'images sera limitée au maximum. "15 ips (12,5 ips)". *10 Seul le « Stream (1) » peut être chiffré.
26Nombre maximum d'applications Capacité ROM Capacité de la RAM 9 6 GB 450 MB Pour connaître l’état et les restrictions de prise en charge des logiciels (applications IA) les plus récents, veuillez consulter les informations techniques (C0103) sur notre site Web.
- Site d'informations techniques Logiciels (applications IA) Pré-installer Statut d'assistance IA-VMD Oui Prise en charge Garde de confidentialité IA Oui Prise en charge Détection de visage IA Oui Prise en charge Détection de personnes par l'IA Oui Prise en charge Détection de véhicules IA Oui Prise en charge Détection IA sans masque Non Prise en charge Détection d'occupation par l'IA Oui Prise en charge Détection de changement de scène AI Oui Prise en charge Apprentissage sur site de l'IA Oui Prise en charge Relais de traitement IA Non Prise en charge Licence de version d'application Oui Prise en charge
5.4 Performances de livraison
Jusqu'à 14 utilisateurs sont accessibles en même temps.
La bande passante maximale est de 50 Mbps.
5.5 Logiciel d'extension (application IA)
5.5 Logiciel d'extension (application IA)
① Indicateur [SD MOUNT] ② Indicateur [LIEN] ③ Indicateur [ACT] ④ Indicateur d'avertissement/d'erreur de la carte mémoire SD
Lorsqu'une carte mémoire microSD est insérée et peut être reconnue - S’allume → Clignote en vert → S'allume en vert
Lorsque les données peuvent être enregistrées après l'insertion de la carte mémoire microSD et l'appui sur le bouton SD ON/OFF (moins de 1 seconde) - Lumières éteintes → S'allume en vert
Quand les données peuvent être enregistrées sur la carte mémoire microSD - S'allume en vert
Lorsque la carte mémoire microSD est retirée après avoir maintenu enfoncé le bouton SD ON/OFF (environ 2 secondes) (enregistrement) - S'allume en vert → Clignote en vert → S'éteint
Lorsque la carte mémoire microSD est retirée après avoir maintenu enfoncé le bouton SD ON/OFF (environ 2 secondes) (en attente d'enregistrement) - S'allume en vert → S'éteint
Lorsque les données ne peuvent pas être enregistrées sur la carte mémoire microSD parce
28Pour plus d'informations sur les lumières, consultez le manuel d'utilisation. qu'une anomalie a été détectée ou que la carte mémoire microSD est configurée pour ne pas être utilisée - Lumières éteintes Indicateur [LIEN] Lorsque la caméra est capable de communiquer avec l'appareil connecté - S'allume en orange Indicateur [ACT] Lorsque les données sont envoyées via la caméra réseau - Clignote en vert (accès) Indicateur d'avertissement/d'erreur de la carte mémoire SD
Lorsqu'un état d'avertissement est détecté - S'allume en rouge
- Conditions de détection d'avertissement de carte mémoire SD : après que la durée totale d'utilisation a dépassé 6 ans et que le nombre d'écrasements a dépassé 2000.
Lorsqu'un état d'erreur est détecté - Clignote en rouge
- Conditions de détection d'erreur de carte mémoire SD : erreur d'écriture, erreur de lecture, etc.
30① Câble réseau RJ45 /Câble Ethernet avec fiche RJ45 (catégorie 5e ou supérieure, droit, les 4 paires (8 broches), moins de 100 m {328 pieds}) ② Câble d'alimentation /Câble d'alimentation 2P (câble E/S (option) accessoire) ③ Câble d'entrée audio (blanc) ④ Câble de sortie audio (noir) ⑤ Câble E/S EXT /Câble d'alarme 4P (câble E/S (option) accessoire) ⑥ Borne [MONITOR OUT] (livraison d'usine : moniteur NTSC) ⑦ Câble E/S (option)
31Les versions mises à jour du logiciel peuvent contenir des modifications liées à des problèmes spécifiques.
Vous pouvez initialiser l'unité principale en appuyant sur le bouton [INITIAL SET]. Pour la position du bouton INITIAL SET, reportez-vous à ce qui suit.
1. Éteignez l'ordinateur.
2. Allumez l'ordinateur tout en appuyant sur le bouton [INITIAL SET].
3. Appuyez sur le bouton [INITIAL SET] pendant 15 secondes ou plus après la mise sous
4. Relâchez le bouton INITIAL SET
・ Environ deux minutes plus tard, l'ordinateur démarre et les paramètres contenant les paramètres réseau sont initialisés. S'il ne démarre pas normalement, réessayez.
6.2 Vérifiez la version du logiciel
Les fonctions de cette machine sont implémentées dans un logiciel. Nous vous recommandons de vérifier d'abord la version actuelle du logiciel en cas de problème avec le fonctionnement de l'ordinateur. ➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>[Maintenance] des menus Avancés à gauche>Cliquer sur les onglets [Mise à niveau] affiche la fenêtre de gestion des versions.
1. Vérifiez les versions du logiciel avec [Version du micrologiciel]
・ La version actuelle du logiciel peut être vérifiée.
6.2 Vérifiez la version du logiciel
32・Utilisez un PC sur le même sous-réseau que la machine pour mettre à niveau la version. ・N'éteignez pas l'ordinateur pendant la mise à niveau de la version. N'effectuez aucune opération tant que la mise à niveau de la version n'est pas terminée. ・Assurez-vous de vérifier la version après la mise à niveau. Supprimez également le fichier Internet temporaire. Reportez-vous au manuel d'utilisation pour plus de détails sur chaque fonction.
6.3 Logiciel de mise à niveau
➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Maintenance] des menus Avancés à gauche>Lorsque vous cliquez sur les onglets [Mise à niveau], la fenêtre de mise à niveau du logiciel s'affiche.
1. Téléchargez le dernier logiciel sur le PC
2. Cliquez sur Sélectionner les fichiers pour spécifier le logiciel que vous avez téléchargé, puis
cliquez sur [Exécuter].
6.4 Ordre de réglage lors du réglage de la qualité de l'image
Il est recommandé de définir les paramètres de qualité d'image dans l'ordre suivant : Réglage de la visibilité → Réglage de la couleur → Suppression du bruit.
1. Ajuster la visibilité
・ [Mode de contrôle de la lumière], [Automatique intelligent], [Super dynamique], [Niveau de contraste], [Compensation de lumière élevée (HLC)], [Extension adaptative des noirs], [Extension adaptative des hautes lumières], [Gain maximum], [Obturation maximale], [Niveau de tension constante de signal]
2. Ajuster la couleur
・ [Balance des blancs], [Niveau de gain de chrominance]
3. Supprimer le bruit
・ [Réduction du bruit numérique], [Niveau de netteté]
6.4 Ordre de réglage lors du réglage de la qualité de l'image
33・La fonction de réglage de la qualité de l'image peut s'influencer mutuellement. ・Si nécessaire, ajustez le niveau de luminosité de l'écran.
Produire des images plus sombres
Créez des photos plus lumineuses
6.5 Réglage de la luminosité des objets (scènes lumineuses)
6.5.1 Réglage de la luminosité
Ajustez la luminosité de l'objet. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
1. Ajustez la [Luminosité] de [Qualité d'image]
・ Un déplacement dans la direction [+] éclaircit l’image. ・ Déplacez-vous dans la direction [-] pour assombrir l’image.
6.6 Ajustement de la luminosité des objets (scènes
Dans les scènes sombres, l'image devient plus lumineuse en augmentant le gain maximum.
6.6 Ajustement de la luminosité des objets (scènes sombres)
34Gain maximum : 6 Gain maximum : 11 Augmenter le gain maximum augmente le bruit. L'augmentation de l'obturation maximale augmente le flou. Obturation maximale : 1/30 Obturation maximale : 4/30 ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
1. Ajustez le [Gain maximum] sur [+]
6.6.2 Ajuster l'obturateur maximum
L'augmentation de l'obturation maximale rend les images plus lumineuses. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
1. Sélectionnez [Obturateur maximum]
・ La sélection de [Obturateur maximum] plus longue que [Max 1/30s] éclaircit l’image car la quantité de lumière entrée augmente.
6.6 Ajustement de la luminosité des objets (scènes sombres)
35Réglez [Super Dynamic] sur [Off] lorsque les phénomènes suivants sont observés en fonction des conditions d'éclairage. –En cas de scintillement ou de changement de couleur –Bruit dans la zone lumineuse de l'écran Super dynamique : désactivé Super dynamique : activé
6.7 Réduire le scintillement blanc et le noircissement de
6.7.1 Définir Super Dynamique
Lorsque Super Dynamic est réglé sur ON, les zones claires et sombres sont reproduites fidèlement, même lors de la prise de vue dans un endroit présentant une grande différence de luminosité. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
1. Réglez [Super Dynamique] sur [Activé]
6.7.2 Régler la compensation du rétroéclairage
En réglant [Correcteur de rétroéclairage], l'obscurité de l'objet intérieur est supprimée (objet intérieur plus lumineux). ➣ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.
1. Réglez sur [Compensation de contre-jour (BLC)] dans [Super Dynamic] [BLC/HLC]
6.7 Réduire le scintillement blanc et le noircissement de l'écran
36Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [On], [Compensation du contre-jour] ne peut pas être réglé. Correction du rétroéclairage : désactivée Correction du rétroéclairage : activé Niveau : 16 Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [On], il ne peut pas être réglé sur [High light compensation(HLC)]. Compensation de lumière élevée : Désactivé Compensation de lumière élevée : activée
6.7.3 Régler la compensation de lumière élevée
En réglant [Compensation de lumière élevée (HLC)], les lumières vives telles que les phares de voiture suppriment la luminosité de l'objet. ➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], la fenêtre de réglage de la qualité de l'image s'affiche.
1. Sélectionnez [Compensation de lumière élevée (HLC)] dans [Super Dynamic] [BLC/HLC]
6.7 Réduire le scintillement blanc et le noircissement de l'écran
37Niveau : 128 Niveau : 255 [+] direction Éclaircir l'image [-] direction Assombrir l'image
6.7.4 Ajuster l'étirement adaptatif du noir
Ajustez l'[Étendue noire adaptative] pour éclaircir les zones sombres des images. ➣ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.
1. Ajustez les niveaux de [Réglage détaillé] [Étendue noire adaptative] sur [+]
6.7.5 Ajustez le [Niveau du socle]
Ajustez le [Niveau de tension constante de signal] pour régler le niveau de noir de l'image. ➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], la fenêtre de réglage de la qualité de l'image s'affiche.
1. Ajustez le niveau du socle du [Paramétrage détaillé].
・ Un déplacement dans la direction [+] éclaircit l’image. ・ Déplacez-vous dans la direction [-] pour assombrir l’image.
6.7 Réduire le scintillement blanc et le noircissement de l'écran
38Niveau : 128 [+] direction Augmenter le contraste
6.8 Ajuster le contraste de l'objet
6.8.1 Ajuster le contraste
En ajustant le [Niveau de contraste] pour augmenter le contraste entre les images claires et sombres, la visibilité de l'objet avec moins de contraste peut être améliorée. ➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], la fenêtre de réglage de la qualité de l'image s'affiche.
1. Ajustez les niveaux de [Paramétrage détaillé] [Niveau de contraste] sur [+]
6.9 Réduire le scintillement
Les scintillements sont automatiquement corrigés en utilisant le [Mode de contrôle de la lumière]. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
1. Sélectionnez [Scène intérieure (50 Hz)] ou [Scène intérieure (60 Hz)] pour [Mode de contrôle
de la lumière]. ・ Utilisez 50 Hz/60 Hz selon la région.
6.9 Réduire le scintillement
39L'augmentation du niveau dans un environnement à faible éclairage augmente le bruit. Désactivé (personne floue) Activé (moins de flou)
6.10 Réduire le flou de l'objet (scènes lumineuses)
6.10.1 Définir l'auto intelligente (niveau de priorité au mouvement)
Grâce à [Auto intelligent], l'appareil photo identifie les objets avec des scènes (contre-jour, extérieur, scènes de nuit, etc.) et les mouvements du visage des personnes. L'appareil photo ajuste automatiquement la quantité, le gain, la vitesse d'obturation et le contraste de la lumière entrant dans l'appareil photo par les objectifs de l'appareil photo pour faciliter la vision d'un objet en mouvement. ➣ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.
1. Ajustez le [Niveau de priorité visage (Luminosité)] et le [Niveau de priorité mouvement
(Déclencheur)] avec [Auto intelligent] réglé sur [Activé]. ・ En ajustant dans la direction [+], le flou de l'objet sera réduit.
6.10.2 Ajuster l'obturateur maximum
Le raccourcissement de l'obturation maximale réduit le flou. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
1. La sélection d'un [Obturateur maximum] plus court que [Obturateur max. 1/30 s]
6.10 Réduire le flou de l'objet (scènes lumineuses)
40Dans des environnements à faible éclairage, raccourcir l'obturateur maximum assombrit l'objet et augmente le bruit. Obturation maximale : 1/30 Obturateur maximum : 1/250 Si l'effet de réduction du bruit est réduit, le bruit augmentera. Niveau : 128 Niveau : 100 Réduire le flou ・ Si [Obturateur maximum] est réglé sur une durée plus courte que [Obturation max. 1/30s], le flou est réduit.
6.11 Réduire le flou des objets (scènes sombres)
6.11.1 Ajuster la réduction du bruit numérique
Réduire les effets de la réduction du bruit en réglant la [Réduction du bruit numérique] réduit le flou. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
1. Réglez la [Réduction du bruit numérique] dans la direction [-].
6.11 Réduire le flou des objets (scènes sombres)
41Niveau : 10 Niveau : 31 Affiner le contour de l'image
6.12 Affiner le contour du sujet
6.12.1 Ajuster le niveau de netteté
Ajustez le [Niveau de netteté] pour affiner le contour des images. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
1. Ajustez le [Niveau de netteté] sur [+]
6.13 Ajuster la couleur
6.13.1 Ajuster la densité des couleurs
Ajustez le [Niveau de gain chromatique] pour régler l'obscurité. ➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], la fenêtre de réglage de la qualité de l'image s'affiche.
6.13 Ajuster la couleur
42[-] [+] Effet de la lampe au sodium Aucun effet de la lampe au sodium
1. Ajustez le [Niveau de gain chromatique] de [Paramétrage détaillé]
・ Si vous déplacez le curseur dans la direction « + », les couleurs deviendront fortes et vives. ・ Si vous déplacez le curseur dans la direction « - », les couleurs deviendront atténuées.
6.13.2 Ajuster la balance des blancs
Si la couleur est affectée par une lampe au sodium, utilisez [Balance des blancs] pour régler la couleur. ➣ Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], la fenêtre de réglage de la qualité de l'image s'affiche.
1. Sélectionnez [ATW2] dans [Balance des blancs]
・ La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium.
6.14 Réduire le bruit des objets (scènes lumineuses)
6.14.1 Ajuster le niveau de netteté
Le réglage du [Niveau de netteté] pour rendre les images douces réduit le bruit autour de l'objet. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de
6.14 Réduire le bruit des objets (scènes lumineuses)
43Niveau : 31 Niveau 5 Adoucir le contour de l'image L'augmentation des effets de réduction du bruit augmente le flou. Niveau : 90 Niveau : 255 Reduire le bruit l'image] vous permet de définir la qualité de l'image.
1. Ajustez le [Niveau de netteté] dans la direction [-].
6.15 Réduire le bruit des objets (scènes sombres)
6.15.1 Ajuster la réduction du bruit numérique
En ajustant la [Réduction du bruit numérique] et en augmentant les effets de la réduction du bruit, le bruit est réduit. ➣ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.
1. Réglez la [Réduction du bruit numérique] sur [+]
6.15 Réduire le bruit des objets (scènes sombres)
44Pour être en noir et blanc pendant la journée, réglez [Jour&Night(IR)] sur [On(IR Light On)] et forcez-le en noir et blanc. Réglage du zoom/mise au point Ajustement de la qualité de l'image
6.16 Réglez la mise au point lors du basculement entre le noir
6.16.1 Méthode de réglage de la mise au point pour basculer entre le noir et le blanc
Si des points tels que des lampadaires ou des objets plats se reflètent dans des conditions de faible éclairage, la mise au point peut ne pas correspondre lors du basculement entre le noir et le blanc. Si tel est le cas, réglez la mise au point comme indiqué ci-dessous. ➣ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image/Audio] des menus avancés à gauche>[Réglage du zoom/mise au point] dans les onglets [Qualité de l'image]>Vers les paramètres avancés>>Cliquez sur Ajustement du zoom/mise au point pour ouvrir la fenêtre Paramètres du zoom/mise au point.
1. Changez [Mise au point lors de la commutation jour et nuit] sur [Préréglage]
2. Exécutez [Réglage manuel de la mise au point] ou [Mise au point automatique] en couleur
・ La position de mise au point est stockée en mode couleur pendant la prise de vue de jour.
3. Exécutez [Réglage manuel de la mise au point] ou [Mise au point automatique] en noir et
blanc ・ La position de mise au point est stockée en noir et blanc pendant la prise de vue de nuit. ➣ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image/Audio] des menus avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Vers les paramètres avancés>>Cliquez sur [Réglage de la qualité de l'image] pour afficher l'écran de réglage de la qualité de l'image.
4. Définir [Jour&Nuit(IR)] sur [Auto1(IR Light Off)], [Auto2(IR Light On)] ou [Auto3(SCC)]
selon l'application.
6.16 Réglez la mise au point lors du basculement entre le noir et le blanc.
45Phénomène Cause Contre-mesures Référence Ne pas être allumé Pour une alimentation PoE+ Installation ・Le périphérique d'alimentation PoE+ (conforme à la norme IEEE 802.3at) et le câble Ethernet de cet équipement sont-ils connectés ? ・Vérifiez s'il est connecté. ・Certains dispositifs d'alimentation pouvant connecter plusieurs terminaux PoE+ ne fourniront pas d'alimentation si l'alimentation totale dépasse la limite. ・Reportez-vous au manuel d'instructions de l'alimentation PoE+. Pour alimentation CC
Vérifiez les symptômes sur ce tableau avant de demander une réparation. Contactez le revendeur auprès duquel vous avez acheté la montre si vous ne récupérez pas d'un de ces problèmes ou si vous présentez des symptômes autres que ceux répertoriés dans ce tableau.
46Phénomène Cause Contre-mesures Référence ・Le câble d'alimentation 2P (accessoire WV-QCA501A) est-il connecté au câble d'alimentation ? ・Vérifiez s'il est connecté. ・L'adaptateur secteur est-il conforme aux normes de la machine
・Vérifiez la valeur nominale de l'adaptateur secteur. Le voyant LINK ne s'allume pas en orange lorsque le câble réseau est connecté. ・Le câble Ethernet est-il correctement connecté à la machine ? ・Connectez correctement le câble Ethernet.
・Le hub ou le routeur auquel la machine est connectée fonctionne-t-il correctement ? ・Vérifiez que votre hub ou routeur fonctionne correctement. ・Le câble Ethernet connecté à la machine est-il cassé ? ・Remplacez par un autre câble Ethernet. Le voyant d’avertissement/ erreur de la carte mémoire SD clignote en rouge. Une erreur de lecture/écriture de la carte mémoire SD s'est produite. Une carte mémoire anormale est-elle insérée ? Remplacez la carte mémoire SD par une carte normale.
Générer du bruit dans l'entrée audio Les éléments suivants peuvent être envisagés. Si le périphérique n'est pas amélioré, utilisez Installation
47Phénomène Cause Contre-mesures Référence un microphone avec un amplificateur ou connectez une sortie audio à faible impédance de sortie. ・La mise à la terre de la caméra, du hub de commutation et des équipements périphériques n'est pas mise à la terre. ・Les lignes électriques, etc. sont connectées à proximité. ・Il existe à proximité des équipements qui génèrent de forts champs électriques et magnétiques (tels que des antennes de transmission de télévision et de radio, des moteurs de climatiseurs, des transformateurs de puissance, etc.). Mise au point automatique (AF) incorrecte La mise au point peut ne pas être ajustée automatiquement dans les emplacements ou objets suivants. Ajustez la mise au point manuellement depuis le haut de l’écran du logiciel.
48Phénomène Cause Contre-mesures Référence ・Il y a un grand mouvement. ・Grande variation de l'intensité de l'éclairage ・Faible éclairement ・Soyez extrêmement lumineux ou réfléchissant ・Au-dessus des fenêtres ・Les endroits où les couvercles du dôme sont sujets à la contamination. ・Les murs blancs et autres lumières et ténèbres sont faibles. ・Le clignotement est sévère.
6.18 Précautions d'utilisation
Impact sur l'image/la qualité de l'image La qualité de l'image peut se détériorer ou l'image peut être difficile à voir dans les conditions d'installation ci-dessous. - Lorsque les gouttes de pluie adhèrent au panneau avant à cause du vent en cas de pluie - Lorsque la neige adhère à la face avant à cause du vent lors de l'enneigement (en fonction de la quantité de neige et de la qualité de la neige) - Contamination de la face avant due à la poussière présente dans l'air ou aux gaz d'échappement des automobiles
N'appliquez pas de choc violent sur l'avant. Dans le cas contraire, des dommages ou des inondations pourraient en résulter.
6.18 Précautions d'utilisation
49・ Ouverture d'aération - Ce produit dispose d'un gel hygroscopique interne et d'une ouverture de ventilation pour maintenir l'intérieur de la caméra à faible humidité. - De la condensation peut se produire dans certaines conditions, telles que la température, l'humidité et les conditions météorologiques, et la déshumidification peut prendre plus de temps. - Ne bloquez pas la surface de l’ouverture de ventilation.
Utilisation dans des environnements à basse température Ce produit est équipé d'une unité de chauffage interne pour une utilisation dans les climats froids. L'unité de chauffage s'allume automatiquement lorsque la température à l'intérieur du produit descend en dessous d'environ -15 °C {5 °F}. Lorsque ce produit est installé et utilisé à des températures inférieures à –20 °C {–4 °F}, le démarrage peut prendre du temps car la caméra attendra d'être réchauffée en interne par le chauffage interne juste après la mise sous tension. De plus, la caméra peut ne pas fonctionner correctement si elle est installée et utilisée dans un environnement où la température est inférieure à –25 °C{–13 °F}. Dans ce cas, attendez environ 2 heures ou plus jusqu'à ce que la caméra soit préchauffée. Ensuite, remettez sous tension. À mesure que la caméra se réchauffe, la neige ou le givre accumulé sur le panneau avant fondra. Toutefois, il se peut qu'il ne soit pas dégivré du panneau en fonction de la température ambiante ou des conditions météorologiques.
Lorsque "WARMING UP-PLEASE WAIT" s'affiche sur l'écran pendant l'utilisation La température intérieure de l'appareil est basse. Attendez que l'intérieur se réchauffe avant que la machine redémarre automatiquement. S'il te plaît attend un moment.
Ne touchez pas directement l’objectif ou le panneau avant. S'il est sale, la qualité de l'image peut se détériorer.
Batteries La batterie est intégrée à l'appareil. Ne laissez pas la batterie dans un environnement exposé à une chaleur excessive provenant du soleil ou du feu.
Si la machine n'est plus utilisée, ne la laissez pas sans surveillance et doit être retirée.
Logiciels open source - Ce produit comprend des logiciels open source sous licence GNU General Public License (GPL), GNU Lesser General Public License (LGPL) et autres. - Vous pouvez obtenir le code source de ce logiciel et le reproduire, le distribuer et le modifier conformément à la GPL ou à la LGPL.
6.18 Précautions d'utilisation
50- Pour plus d'informations sur les licences pour les logiciels open source et le code source,
reportez-vous à la page [Support] [Pour plus d'informations sur les logiciels OSS utilisés dans ce système] dans le menu de configuration de l'ordinateur pour afficher les informations affichées. - Veuillez noter que vous ne pouvez pas répondre aux questions sur le code source.
droits d'auteur À l'exception des logiciels open source sous licence GPL/LGPL ou autre, les transferts, la copie, le désassemblage, la décompilation et l'ingénierie inverse des logiciels contenus dans ce produit sont interdits. De plus, tout acte d'exportation qui viole les lois et réglementations d'exportation de tous les logiciels inclus dans ce produit est interdit.
Pour les marques et marques déposées - Microsoft, Windows, Windows Media, Internet Explorer, Microsoft Edge et ActiveX sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et dans d'autres pays. - Intel, Intel Core est une marque commerciale d'Intel Corporation ou de ses filiales aux États-Unis et/ou dans d'autres pays. - Adobe, Acrobat Reader et Adobe Reader sont des marques commerciales d'Adobe. - Le logo microSDXC est une marque commerciale de SD-3C, LLC. - iPad et iPhone sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. - Android et Google Chrome sont des marques commerciales de Google LLC. - Firefox est une marque commerciale de la Fondation Mozilla aux États-Unis et dans d'autres pays. - QR Code est une marque déposée de DENSO WAVE CORPORATION. - Les autres noms de sociétés et noms de produits décrits dans ce manuel sont des marques commerciales ou des marques déposées de chaque société.
6.19 Clause de non-responsabilité
6.19 Clause de non-responsabilité
6.19 Clause de non-responsabilité
526.20 RELATION RÉSEAU
Cet équipement étant connecté au réseau, il peut être endommagé comme suit. ① Fuite ou fuite d’informations via la machine ② Exploitation malveillante de l’Avion par un tiers malveillant ③ Interférence ou arrêt de l'Avion par un tiers malveillant Afin de prévenir de tels dommages, prenez des mesures de sécurité du réseau adéquates, notamment les mesures suivantes sous la responsabilité du client.
Utilisez la machine sur un réseau sécurisé utilisant des pare-feu, etc.
Confirmez que les virus informatiques et les programmes malveillants sont régulièrement vérifiés et exterminés lorsque l'ordinateur est connecté au système.
Utilisez l'authentification des utilisateurs, définissez des noms d'utilisateur et des mots de passe et limitez les utilisateurs pouvant se connecter pour vous protéger contre les attaques non autorisées.
Pour empêcher les données d'image, les informations d'authentification (nom d'utilisateur, mot de passe), les informations de courrier d'alarme, les informations du serveur FTP, les informations du serveur DDNS, etc., d'être divulguées sur le réseau, des mesures telles que la restriction de l'accès par authentification de l'utilisateur sont mises en œuvre.
Tous les navigateurs doivent être fermés après l'accès administrateur à la machine.
Le mot de passe de l'administrateur est modifié périodiquement. De plus, les informations d'authentification (nom d'utilisateur, mot de passe) doivent être stockées de manière appropriée afin qu'elles ne soient pas visibles par des tiers.
N'installez pas l'équipement ou les câbles dans un endroit où ils peuvent être facilement détruits.
