EWEC300 - Chargeur de batterie SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble de charge pour batterie Shimano
Modèle	EW-EC300
Marque	Shimano
Utilisation principale	Chargement de batterie et mise à jour du firmware via E-TUBE PROJECT
Tension d'entrée	5,0 V CC
Courant d'entrée minimum	0,5 A
Connectique	USB-A (mâle) vers connecteur propriétaire Shimano
Longueur de câble	Environ 1 m
Poids	Environ 50 g
Matériau	PVC, cuivre
Température de charge	0 °C à 45 °C
Température de stockage	-10 °C à 50 °C
Indicateur lumineux	DEL bleue pendant la charge, éteinte lorsque la charge est complète
Protection	Contre surintensité, surchauffe et court-circuit
Compatibilité	Batteries et systèmes Shimano STEPS
Fonctions supplémentaires	Transfert de données pour configuration et mise à jour
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ni d'eau
Installation	Brancher sur un port USB d'adaptateur ou d'ordinateur, puis sur la batterie
Contenu de l'emballage	1 câble EW-EC300, notice d'utilisation
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - EWEC300 SHIMANO

Puis-je utiliser n'importe quel adaptateur USB pour charger ?

Non, utilisez un adaptateur CA avec une tension de 5,0 V CC et une intensité supérieure ou égale à 0,5 A. Un adaptateur de moindre intensité peut surchauffer et provoquer un incendie.

Que faire si le voyant DEL ne s'allume pas lors de la charge ?

Vérifiez que le câble est correctement connecté des deux côtés. Si la DEL reste éteinte, testez avec un autre port USB ou adaptateur. Si le problème persiste, le câble est peut-être défectueux et doit être remplacé.

Combien de temps faut-il pour charger complètement une batterie ?

Le temps de charge normal est d'environ 2,5 heures. Si la batterie n'est pas complètement chargée après 4 heures, arrêtez la charge et contactez votre revendeur.

Puis-je utiliser le vélo pendant que le câble de charge est connecté ?

Non, n'utilisez pas le vélo avec le câble de charge connecté. Cela pourrait endommager le câble ou la batterie.

Le câble EW-EC300 est-il étanche ?

Il n'est pas étanche. Ne mouillez pas le câble et ne l'utilisez pas lorsqu'il est humide pour éviter les chocs électriques ou les dysfonctionnements.

Comment nettoyer le câble de charge ?

Utilisez un chiffon sec et doux. N'utilisez pas de détergents alcalins ou acides, ni de solvants comme des diluants. Évitez tout contact avec l'eau.

Puis-je utiliser un hub USB pour connecter le câble ?

Non, n'utilisez pas de hub USB. Connectez directement le câble à un port USB de l'ordinateur ou de l'adaptateur pour éviter une erreur de charge ou un incendie dû à la surchauffe.

Que faire si le câble de charge est endommagé ?

Arrêtez immédiatement de l'utiliser. Ne tordez pas, ne pliez pas, ne modifiez pas le câble. Remplacez-le par un nouveau câble EW-EC300 d'origine Shimano.

Puis-je charger la batterie à l'extérieur ou sous la pluie ?

Non, chargez toujours dans un endroit couvert et sec pour éviter l'exposition à la pluie ou au vent. La température ambiante doit être comprise entre 0 °C et 45 °C.

Comment stocker le câble de charge lorsqu'il n'est pas utilisé ?

Rangez-le dans un endroit frais (environ 10 à 20 °C) et sec, à l'abri de la lumière directe du soleil et de l'humidité. Évitez de plier le câble de façon excessive.

MODE D'EMPLOI EWEC300 SHIMANO

Des modes d'emploi dans d'autres langues sont disponibles à l'adresse suivante : https://si.shimano.com

MISE EN GARDE IMPORTANTE

• Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).
• La marque et les logos Bluetooth® appartiennent à Bluetooth SIG, Inc. et leur utilisation par SHIMANO INC. s'effectue sous licence.
  Les autres marques et noms commerciaux sont ceux de leurs propriétaires respectifs.

Pour des raisons de sécurité, lisez attentivement et entièrement ce mode d'emploi avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Informations importantes concernant la sécurité

DANGER

• Utilisez le câble de charge approprié pour charger la batterie. Si vous
  utilisez un element qui n'est pas approprié, un incendie, une surchauffe, des fuites ou des dommages au PC connecté risquent de se produire.
• Ne mouillez pas le câble de charge ou ne l'utilisez pas lorsqu'il est humide. Ne le touchez pas et ne le transportez pas si vous avez les mains mouillées. Sinon, des problèmes de fonctionnement ou des chocs électriques risquent de se produire.
• Utilisez un adaptateur CA avec un port USB ayant une tension de 5,0 V CC et une intensité supérieure ou égale à 0,5 A CC. Si un adaptateur CA ayant une intensité inférieure à 0,5 A est utilisé, il risque de surchauffer,
  entrainant ainsi un incendie, de la fumée, une surchauffe, une destruction un choc électrique ou des brûlures.
• Ne faites pas chauffer la batterie et ne la jetez pas dans le feu. Sinon, un incendie ou une explosion risque de se produire.
• Ne pas utiliser ou laisser la batterie dans des endroits chauds ou humides, exposés au soleil, comme dans un véhicule fermé par une chaude journée, ou près d'un radiateur. Si ces précautions ne sont pas observées, des fuites, une surchauffe ou une explosion risquent de déclencher un incendie et d'entrainer des brûlures ou d'autres blessures.
• Ne démontez pas ou ne modifiez pas la batterie ou n'appliquez pas de soudure directement sur les bornes de la batterie. Si ces précautions ne sont pas observées, des fuites, une surchauffe ou une explosion risquent de déclencher un incendie et d'entraîner des brûlures ou d'autres blessures.
• Ne touchez pas les bornes métalliques avec des éléments métalliques tels que des épingles à cheveux.
  Sinon, des courts-circuits, une surchauffe, des brûlures ou autres blessures peuvent se produire.
  • Si du liquide provenant de la fuite d'une batterie entre en contact avec vos yeux, rincez-les immédiatement avec de l'eau claire sans frotter et consultez un médecin. Sinon, vous risquez de perdre la vue.

AVERTISSEMENT

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous qu'il n'y ait pas de fissures au niveau des manivelles avant d'utiliser le vélo. S'il y a des fissures, la manivelle risque de se rompre et vous risquez de tomber du vélo.
• Veillez à ce que les manches de vos vêtements ne se prennent pas dans la chaîne lorsque vous roulez, sinon vous risquez de tomber du vélo.
• Lors du branchement ou du débranchement du câble de charge, assurez-vous de tenir la prise du câble. Sinon, un incendie ou un choc électrique risque de se produire.

• Ne laissez pas ce produit dans un environnement ambiant trop chaud comme par exemple dans un véhicule fermé par une journée chaude ou à proximité d'un chauffage. Cela peut entraîner une explosion de la batterie intégrée ou une fuite de liquide ou de gaz inflammable.

• Ne soumettez pas le produit à une pression trop basse. Cela pourrait entraîner l'explosion de la batterie intégrée ou à la fuite d'un liquide ou d'un gaz inflammable. Le transport de ce produit par avion n'est pas un problème.

• Si vous remarquez les symptômes suivants, arrêtez d'utiliser l'appareil et contactez votre revendeur. Un incendie ou un choc électrique risque de se produire.
  * Si le cordon d'alimentation émet de la chaleur ou de la fumée ayant une odeur âcre.
  * Il peut y avoir une mauvaise connexion à l'intérieur du cordon d'alimentation.
• S'il y a de l'orage lorsque vous procédez à la charge avec un adaptateur CA équipé d'un port USB, ne touchez pas l'appareil, le vélo ou l'adaptateur CA. En cas de foudre, des chocs électriques risquent de se produire
• N'utilisez pas un hub USB lorsque vous connectez le câble à un port USB du PC. Cela pourrait entraîner une erreur de charge ou un incendie à cause de la surchauffe.
• Veillez à ne pas endommager le câble de charge. Ne les endommagez pas, ne les transformez pas, ne les pliez pas de force, ne les tordez pas ou ne les étirez pas, ne les mettez pas à proximité d'objets chauds, ne posez pas d'objets chauds dessus ou ne les regroupez pas de manière trop serrée. Si vous les utilisez alors qu'ils sont endommagés, un incendie, des chocs électriques ou des courts-circuits risquent de se produire.
• Si la batterie n'est pas complètement chargée après 4 heures de charge, arrêtez la charge. Sinon, un incendie, une explosion ou une surchauffe risque de se produire.
• Respectez toutes les réglementations fédérales, régionales et locales concernant l'environnement lorsque vous éliminez ce produit car il contient une batterie. Mise au rebut de ce produit par incinération dans un feu ou un four, ou sa destruction ou sa découpe mécanique peut entraîner une explosion de la batterie intégrée.
• Ne mettez pas ce produit dans de l'eau froide ou dans de l'eau de mer, etc., et ne mouillez pas les bornes. Sinon, un incendie, une explosion ou une surchauffe risque de se produire.
• N'utilisez pas la batterie en dehors de ses plages de températures de fonctionnement. Si la batterie est utilisée ou stockée à des températures qui se trouvent en-dehors des plages prescrites, un incendie, des blessures ou des problèmes de fonctionnement risquent de se produire. Les plages de températures de fonctionnement sont données ci-dessous.
• Pendant la décharge : -10 °C-50 °C
• Pendant la charge : 0 °C-45 °C
• Ne jetez pas et ne soumettez pas ce produit à des chocs violents. Une explosion, une surchauffe ou des problèmes de fonctionnement risqueraient de se produire.
• N'utilisez pas la batterie si celle-ci présente des fuites, des signes de décoloration ou de déformation ou toute autre anomalie. Une explosion, une surchauffe ou des problèmes de fonctionnement risqueraient de se produire.
• Si du liquide de batterie venait à couler sur votre peau ou sur vos vêtements, rincez-les immédiatement à l'eau claire. Le liquide provenant d'une fuite peut ablmer la peau.
• Tenez les cartes magnétiques, les dispositifs médicaux et électroniques, les instruments de précision, etc. éloignés de l'aimant inclus dans ce produit. Une perte de données ou un dysfonctionnement risque de se produire.

ATTENTION

- Veillez à ne pas toucher les dents des plateaux. Il y a un risque de blessure. - Rangez l'unité hors de portée des enfants en bas âge pour qu'ils ne puissent pas l'avaler.

- Ce produit intègre un aimant puissant et doit être manipulé avec précaution. Il y a un risque que votre main ou vos doigts soient coincés et blessés. - Ne laissez pas de la graisse adhérer sur les bornes métalliques. Une

anomalie de conduction pourrait se produire.

- Ne laissez pas le câble de charge connecté lors de l'entretien.

Remarque

• Utilisez un détergent neutre pour nettoyer la manivelle et le boîtier de pédalier. L'utilisation de détergents alcalins ou acides peut entraîner une décoloration.
• De plus, si les performances de pédalage ne vous semblent pas normales, vérifiez-le à nouveau.
• Ne lavez pas le boîtier de pédalier avec des jets d'eau à haute pression.
• Les plateaux doivent être lavés régulièrement avec un détergent neutre. De plus, vous pouvez prolonger la durée de vie des plateaux et de la
  chaîne en nettoyant la chaîne avec un détergent neutre et en la lubrifiant.
• Vous risquez de salir le revers de vos vêtements avec la chaîne en roulant.
• Il s'agit d'un petit connecteur étanche. Ne le branchez pas et ne le
  débranchez pas plusieurs fois de suite. Son fonctionnement pourrait être altéré.
• Les éléments sont conçus pour être parfaitement étanches et pour résister à des conditions de conduite par temps humide. Cependant, ne les placez pas volontairement dans l'eau.

• Ne nettoyez pas votre vélo dans une station de lavage à haute pression. Si de l'eau entre dans les éléments, des problèmes de fonctionnement ou de la rouille risquent d'apparaître.

• Contactez le lieu d'achat pour effectuer les mises à jour du logiciel du produit. Les informations les plus récentes sont disponibles sur le site Internet de SHIMANO.

• N'utilisez pas de diluants ou d'autres solvants pour nettoyer les éléments. De tels solvants risquent d'endommager la surface.
• Ne laissez pas le câble de charge ou le connecteur être mouillés lorsque vous les connectez.
• Système sans fil numérique à 2,4 GHz La technologie sans fil numérique à la fréquence de 2,4 GHz, qui est la même technologie que celle utilisée pour les réseaux LAN sans fil. Toutefois, dans de rares occasions, des objets et des lieux peuvent générer de fortes ondes électromagnétiques et des interférences, pouvant entraîner une mesure incorrecte.
  * Télévision, PC, radios, moteurs électriques/moteurs, ou dans une voiture ou un train.
  * Passages à niveau et à proximité de rails de train, autour des stations de télévision et des bases radar.
  * Autres périphériques sans fil ou éclairage commandé numériquement. N'utilisez pas le câble de charge quand il est attaché
• Ne branchez pas le chargeur sur le PC lorsque celui-ci est en veille. Cela peut entraîner un dysfonctionnement du PC en fonction de ses caractéristiques.
• N'appliquez pas de tension excessive sur le câble de charge.
• N'allongez pas le câble de charge à l'aide d'un câble d'extension, etc. Allonger le câble pour perturher la charge.
• N'utilisez pas le vélo avec le câble de charge toujours connecté.
• Vous ne pouvez pas utiliser E-TUBE PROJECT lorsque le câble de charge est connecté.
• Chargez la batterie dans des endroits couverts afin d'éviter toute exposition à la pluie ou au vent.
• Vous pouvez recharger la batterie à tout moment, peu importe le niveau de charge restant. Utilisez toujours le câble de charge prévu et chargez toujours la batterie complètement.
• La batterie n'est pas complètement chargée lorsque vous effectuez votre achat. Avant de prendre la route, assurez-vous de charger complètement la batterie.
• Si la température ambiante est faible, le temps disponible de la batterie sera plus court.
• Si l'unité ne va pas être utilisée pendant une longue période, rangez-la, après l'avoir chargée, dans un endroit à l'intérieur et frais (environ 10 à 20 °C) où la batterie ne sera pas exposée à la lumière directe du soleil ou à la pluie et chargez-la tous les 6 mois.
• Stockez le produit, ou le vélo sur lequel le produit est installé, dans un endroit à l'intérieur et frais (environ 10 à 20 °C) où il ne sera pas exposé à la lumière directe du soleil ou à la pluie. Si la température de stockage est faible ou élevée, les performances de la batterie sont réduites et son temps disponible sera plus court. Après une période de stockage prolongée, veillez à charger la batterie avant de l'utiliser.
• Si la batterie est entièrement déchargée, rechargez-la le plus tôt possible. Si vous laissez la batterie déchargée, elle se détériorera.
• La batterie est un produit consommable. Elle perdra petit à petit sa capacité à être rechargée après une utilisation répétée et au bout d'un certain temps. Si le temps ou la distance parcourue en utilisant la batterie diminue significativement, consultez le lieu d'achat.
• Restez à l'écart d'objets magnétisés. Sinon, le produit risque d'être endommagé.
  Pour les produits auxquels des aimants sont joints, veillez à installer à
  l'emplacement specifie le produit à l'aide de l'aimant joint.
  Les produits ne sont pas garantis contre l'asure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.
  Avant d'utiliser le vélo, vérifiez les éléments suivants. En cas de problème avec un des éléments suivants, lieu d'achat ou un revendeur de vélos.

Inspections régulières avant d'utiliser le vélo

• Les manivelles présentent-elles des fissures ?
• Les sections de serrage sont-elles fixées correctement ?
• Les sections de roulement sont-elles fixées correctement ?
  • Y a-t-il des bruits anormaux ?
• Est-ce que la batterie est suffisamment chargée ?
• La puissance et la cadence sont-elles correctement affichées sur
  • La carbo extérieur est
• Avez-vous effectué un étalonnage de décalage zéro ?

À propos des fonctions sans fil

■Connexion à E-TUBE RIDE ou à l'ordinateur de bord

Ce produit transmet sans fil les informations suivantes à un ordinateur de bord, un récepteur ou E-TUBE RIDE installé sur un smartphone prenant en charge les connexions ANT® ou Bluetooth® I.E. Pour en savoir plus sur les informations affichées, veuillez consulter le mode d'emploi d'É-TUBE PROJECT Cyclist, celui d'É-TUBE RIDE ou le manuel de votre ordinateur de bord ou récepteur.

Méthode de communication	Paramètre de transmission	Élément affiché
ANT+®	[Bicycle Power]	Puissance / Cadence / Répartition de la puissance gauche/droite / Efficacité du couple / Fluidité de la pédale / Niveau de la batterie
Bluetooth® LE [Cycling Power]		Puissance / Cadence / Répartition de la puissance gauche/droite / Niveau de la batterie
ANT® / Bluetooth® LE	[Force Vector]	Puissance / Cadence / Répartition de la puissance gauche/droite / Efficacité du pédalage / Vecteur de force / Niveau de la batterie
Vous pouvez rechercher les fonctions les plus récentes en utilisant l'application E-TUBE PROJECT Cyclist pour mettre à jour le micrologiciel. Reportez-vous au mode d'emploi d'E-TUBE PROJECT Cyclist pour plus de détails.

■Connexion à E-TUBE PROJECT Cyclist

Le logiciel E-TUBE PROJECT Cyclist peut être utilisé si une connexion Bluetooth® LE est établie avec un smartphone.

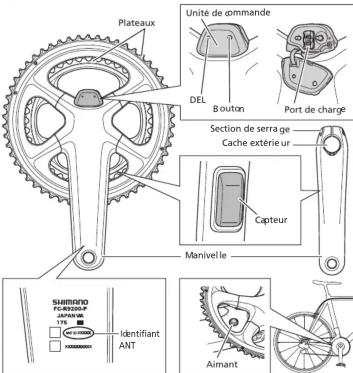

Noms des pièces

Plateaux Unité de ammande DEL Bouton Port de charge Section de serrage Cache extérieur ur Capteur Manivelle SHIMONO FC-80200-P JANIN 19 176 Identifiant ANT Aimant

* La position de l'unité de commande et la forme du port de connexion du câble de charge peuvent différer en fonction du modèle.

Câble de charge (EW-EC300)

Pièce de la prise

Opération

Vous ne pouvez pas utiliser la batterie immédiatement après son envoi. Assurez-vous de la charger avant de l'utiliser.

Charge de la batterie

Vous pouvez charger le produit au moyen de l'adaptateur CA avec un port USB ou en le connectant au port USB d'un PC. Il est possible que la batterie ne soit plus alimentée si le PC passe en mode veille ou veille prolongée lors du chargement.

1. Placez votre doigt sur l'ergot sur le dessus de l'unité de commande pour ouvrir le cache.

1. Connectez le câble de charge comme montré sur l'illustration. (Respectez les formes du câble de charge et du port de charge lors du branchement.)

1. Une fois que la charge commence, la DEL s'allume en bleu. (Ne bougez pas le pédalier ou le câble pendant la charge. Le câble risque de se débrancher. Reconnectez le câble si il est déconnecté.)

1. Lorsque la charge est complète, la DEL s'éteint.

Apres la charge, assurez-vous de fermer le cache.

■Comment vérifier le niveau de la batterie

1. Appuyez sur le bouton de l'unité de commande.

2. La DEL est rouge ou verte.

Si la DEL est rouge, clignote ou ne s'allume pas, le niveau de batterie est faible. Chargez la batterie.

Remarque :

Lorsque la DEL est allumée en rouge, vous ne pouvez pas vous connecter à E-TUBE PROJECT.

En cas d'utilisation prolongée dans cet état et que la DEL clignote en rouge, vous ne pourrez pas effectuer de décalage zéro.

Activer le produit

Appuyez sur le bouton de l'unité de commande ou tournez la manivelle 2 fois ou plus.

■Confirmer que le produit est activé

- Activation en appuyant sur le bouton

- Activation en tournant la manivelle (après avoir connecté l'ordinateur de bord) L'affichage de la cadence et de la puissance à l'écran de l'ordinateur de bord peut permettre de vérifier le niveau de la batterie.

Si ce produit ne détecte pas de mouvement pendant 5 minutes, la transmission sans fil se termine pour économiser la batterie. Pour réactiver la connexion sans fil, appuyez sur le bouton de l'unité de commande ou tournez la manivelle 2 fois ou plus.

Procédure de connexion

■ Appairage avec le dérailleur arrêté (FC-R9200-P / FC-R8100-P) Si le produit est utilisé en combinaison avec le RD-R9250 / RD-R8150 / RD-R7150, l'appairage avec le dérailleur arrêté doit être effectué, avec E-TUBE PROJECT Cyclist. Reportez-vous au mode d'emploi d'E-TUBE PROJECT Cyclist ou contactez le revendeur pour obtenir des informations détaillées sur l'appairage. Un appairage mal effectué peut raccourcir la durée de fonctionnement.

■Connexion à l'ordinateur de bord

Pour effectuer une connexion, l'ordinateur de bord doit être en mode connexion. Pour plus d'informations sur la mise de l'ordinateur de bord en mode connexion, reportez-vous au manuel de l'ordinateur de bord.

1. Activez le produit en appuyant sur le bouton de l'unité de commande ou en tournant la manivelle 2 fois ou plus.

2. Sélectionnez le nom de l'unité qui s'affiche sur l'écran de l'ordinateur de bord.

Pour une connexion ANT®, vous pouvez également vous connecter en entrant l'ANT ID (identifiant) à cinq chiffres situé à l'intérieur de la manivelle droite.

1. La procédure de connexion est terminée.

Vérifiez sur l'ordinateur de bord le bon fonctionnement de la connexion. Si la connexion ne peut pas être effectuée de la façon décrite ci-dessus, reportez-vous au manuel de votre ordinateur de bord.

■Connexion à E-TUBE PROJECT Cyclist

Avant d'établir une connexion, activez le Bluetooth® LE sur le smartphone. 1. Ouvran E-TUBE PROJECT Cyclist et régler le sur la réception des signaux

Bluetooth® LE.

1. Appuyez sur le bouton de l'unité de commande.

2. Sélectionnez le nom de l'unité qui s'affiche à l'écran.

* Lors de la déconnexion, annulez la connexion Bluetooth® LE à partir du smartphone. (Le vélo passe du mode connexion au mode de fonctionnement normal.)

Pour restaurer le nom et le mot de passe Bluetooth® LE à leurs valeurs par défaut, maintenez le bouton de l'unité de commande enfoncé pendant au moins 3 secondes lorsque la batterie est en cours de charge. La DEL clignotera en bleu.

(Nom Bluetooth® LE : FCR9200PXXX Mot de passe : 000000) * Les trois derniers chiffres du numéro de série du produit s'affichent à la place de XXX.

Effectuer un calibrage du décalage du zéro

- Vous pouvez effectuer le calibrage du décalage du zéro en utilisant l'unité de commande ou l'ordinateur de bord.

Lors du calibrage du décalage du zéro à l'aide de l'ordinateur de bord,

reportez-vous au mode d'emploi de l'ordinateur de bord.

- Il est recommandé d'effectuer un étalonnage de décalage zéro avant d'utiliser le vélo.

1. Placez le vélo sur une surface horizontale.

(Pour le moment, ne placez pas vos vélos sur les pédales et n'exercez aucune force sur la manivelle. Il peut ne pas être possible d'effectuer le calibrage correctement.)

1. Positionnez la manivelle pour qu'elle soit perpendiculaire au sol comme sur l'illustration

(Le calibrage du décalage du zéro n'est pas affecté par la position de la chaîne, qu'elle se trouve sur le plateau le plus grand ou le plateau le plus petit.)

1. Appuyez sur le bouton de l'unité de commande jusqu'à ce que la DEL s'allume en bleu.

1. Lorsque la DEL s'allume en bleu, relâchez le bouton. La DEL commence à clignoter et le calibrage du décalage du zéro se terminer.

Lorsque le dispositif est connecté à un ordinateur de bord via ANT® ou à E-TUBE PROJECT, la valeur « 5050 » s'affiche sur votre ordinateur de bord ou votre smartphone une fois la calibration du décalage du zéro terminée.

Si un autre numéro s'affiche même après avoir effectué une nouvelle configuration de décalage zéro, contactez le lieu d'achat ou un revendeur de vélos.

Spécifications

Plage de température de fonctionnement	-10 °C-50 °C	Durée de fonctionnement en continu	Minimum : 70 heures / Maximum : 270 heures (température : 25 °C)
Type de batterie	Lithium-ion
Durée de charge normale	2,5 heures	Spécifications du système sans fil	ANT® / Bluetooth® LE
Température de charge	0 °C-45 °C
Bande de fréquences 2 402-2 480 MHz
Puissance radioléctrique maximale +4 8m
Version du micrologiciel 4.0.3 -

Dépannage

Si vous rencontrez des problèmes en utilisant ce produit, reportez-vous à ce qui suit.

Si ce qui suit n'est pas applicable, ou si la solution proposée ne résout pas le problème, consultez le lieu d'achat ou un revendeur de vélos. Si la valeur de la puissance a changé, il est possible de la corriger. Pour plus d'informations, contactez le lieu d'achat.

La puissance ne s'affiche pas	L'ordinateur de bord n'est peut-être pas connecté. Suivez les étapes décrites dans « Procédure de connexion » pour réaliser la connexion.
	La batterie est peut-être déchargée. Vérifiez la charge restante de la batterie et chargez la batterie si la charge est faible.
	Le connecteur de la manivelle gauche est peut-être détaché. Retirez le cache extérieur et vérifiez que le connecteur est bien connecté.
La valeur de la puissance est anormale	Le calibrage du décalage du zéro n'est peut-être pas correct. Effectuez le calibrage du décalage du zéro en vous reportant à la section « Effectuer un calibrage du décalage du zéro ».
La cadence ne s'affiche pas	L'aimant n'est peut-être pas attaché ou est peut-être mal positionné. Si il n'est pas attaché ou si il est mal positionné, consultez le lieu d'achat ou un vendeur de vélos.
La valeur de la cadence est anormale	Un autre capteur de cadence est peut-être installé. Si c'est le cas, retirez-le ou désactivez-le.

Le vecteur de force ne s'affiche pas	La version du micrologiciel n'est pas compatible avec l'affichage du vecteur de force. Utilisez É-TUBE PROJECT Cyclist pour mettre à jour le micrologicil.
	Il se peut que l'aimant n'ait pas été calibré. Consultez le mode d'emploi de l'E-TUBE PROJECT Cyclist pour effectuer le calibrage de l'aimant.
	Le vecteur de force peut ne pas être sélectionné dans les paramètres de transmission de la méthode de communication utilisée par l'appareil connecte. Consultez le mode d'emploi de l'E-TUBE PROJECT Cyclist pour vérifier les paramètres de transmission.
La DEL clignote en rouge pendant le calibrage du décalage du zéro	Il peut y avoir eu un problème pendant le calibrage du décalage du zéro.Confirmiez que le connecteur est bien connecté et effectuez le calibrage du décalage du zéro en vous reportant à la section « Effectuer un calibrage du décalage du zéro »
La charge n'est pas possible	Un hub USB est peut-être connecté.N'utilisez pas de hub USB
	Le câble de charge est peut-être endommagé.Si la charge n'est pas possible même après avoir essayé un autre PC ou un autre adaptateur USB, remplacze le câble de charge.
	L'ordinateur de bord utilisé n'est peut-être pas supporté.Confirmiez à partir du mode d'emploi de l'ordinateur de bord.Des interférences affectent peut-être des signaux sans fil. Les signaux sans fil peuvent être soumis à des interférences dans les conditions et les environnements suivants, ce qui peut empêcher une connexion correcte.* A proximité des télévisions, PC, radios, moteurs électriques / autres moteurs, etc ou à l'intérieur d'une voiture ou d'un train.* A proximité des passages à niveau, les lignes de chemin fer, des stations d'émission de télévision ou des bases radar, etc.* En cas d'utilisation a côté d'autres appareils sans fil ou certains types d'clairage.Changez d'endroit et réssayez la connexion.
La connexion ne se fait pas avec l'ordinateur de bord

Si vous n'arrivez pas à résoudre un problème, même après avoir suivi les

consells de la section de depannage, forcez une reinitialisation matér 1. Maintenez le bouton sur l'unité de commande enfoncé pendant 15 secondes.

1. La réinitialisation matérielle se termine lorsque le bouton est relâché.
2. Lorsque la réinitialisation matérielle est terminée, la DEL s'allume et indique la charge restante de la batterie.

Après la réinitialisation matérielle, vérifiez de nouveau le fonctionnement et, si le problème n'est pas résolu, consultez le lieu d'achat ou un vendeur de vélos.

SHIMANO

SHIMANO EUROPE B.V.

Remarque : les spécifications peuvent être modifiées sans préavis. (French)
