Type de produit	Adaptateur PoE passif
Marque	TP-Link
Modèle	POE2412G
Alimentation d'entrée	AC (cordon d'alimentation inclus)
Tension de sortie	24 VDC
Puissance maximale	12 W
Débit réseau	Gigabit (10/100/1000 Mbps)
Interfaces	2 ports RJ45 10/100/1000 Mbps (Auto-négociation, Auto MDI/MDIX), 1 port d'alimentation AC
Câbles supportés	UTP catégorie 3, 4, 5, 5e, 6 ; STP 100 Ω
Distance maximale	100 m
Dimensions (L x l x H)	85,8 x 43,9 x 35 mm
Poids (estimé)	100 g
Température de fonctionnement	0 °C à 45 °C
Température de stockage	-40 °C à 70 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Humidité de stockage	5 % à 90 % (sans condensation)
Certifications	FCC, CE, RoHS
Contenu de l'emballage	Adaptateur POE2412G, cordon d'alimentation, kit de montage mural
Installation	Plug-and-Play, aucune configuration requise
Montage	Mural possible (kit inclus)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Sécurité	Respecter la tension et la puissance maximales ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Appareil non réparable, aucune pièce détachée disponible ; remplacer en cas de panne
Informations générales	Détection automatique des besoins en puissance, support Gigabit, conception compacte

FOIRE AUX QUESTIONS - POE2412G TP-LINK

Comment brancher l'adaptateur POE2412G ?

Connectez le câble réseau de votre appareil au port RJ45 marqué 'Data & Power In', puis reliez ce port au switch ou routeur via le câble inclus. Branchez le cordon d'alimentation sur une prise secteur.

Quelle tension fournit le POE2412G ?

Il fournit une tension de 24 VDC avec une puissance maximale de 12 W.

Puis-je l'utiliser avec un appareil non PoE ?

Non, cet adaptateur est conçu pour les appareils supportant l'alimentation PoE passive 24V. Ne l'utilisez pas avec des appareils non PoE, cela pourrait les endommager.

Quels câbles utiliser ?

Utilisez un câble UTP de catégorie 5, 5e ou 6 pour une performance Gigabit optimale. La distance maximale est de 100 m.

L'adaptateur est-il compatible avec la norme Gigabit ?

Oui, il supporte les débits 10/100/1000 Mbps (Gigabit).

Comment monter l'adaptateur au mur ?

Utilisez le kit de montage mural fourni. Fixez les supports au mur, puis encliquetez l'adaptateur. Assurez-vous que les orifices de ventilation ne sont pas obstrués.

Que faire si l'adaptateur ne fonctionne pas ?

Vérifiez les connexions, le cordon d'alimentation et que l'appareil récepteur est compatible 24V PoE passif. Si le voyant PWR ne s'allume pas, contactez le support TP-Link.

Quelle est la puissance maximale délivrée ?

La puissance maximale est de 12 W (sous 24 VDC). Ne dépassez pas cette limite pour éviter tout dommage.

L'adaptateur chauffe-t-il ?

Un léger échauffement est normal. Placez-le dans un endroit bien ventilé, à l'abri de la lumière directe du soleil. La température de fonctionnement est de 0°C à 45°C.

Où trouver le manuel d'utilisation ?

Le manuel est disponible en téléchargement gratuit sur notice-facile.com ou sur le site officiel de TP-Link. Vous pouvez également demander une traduction par email.

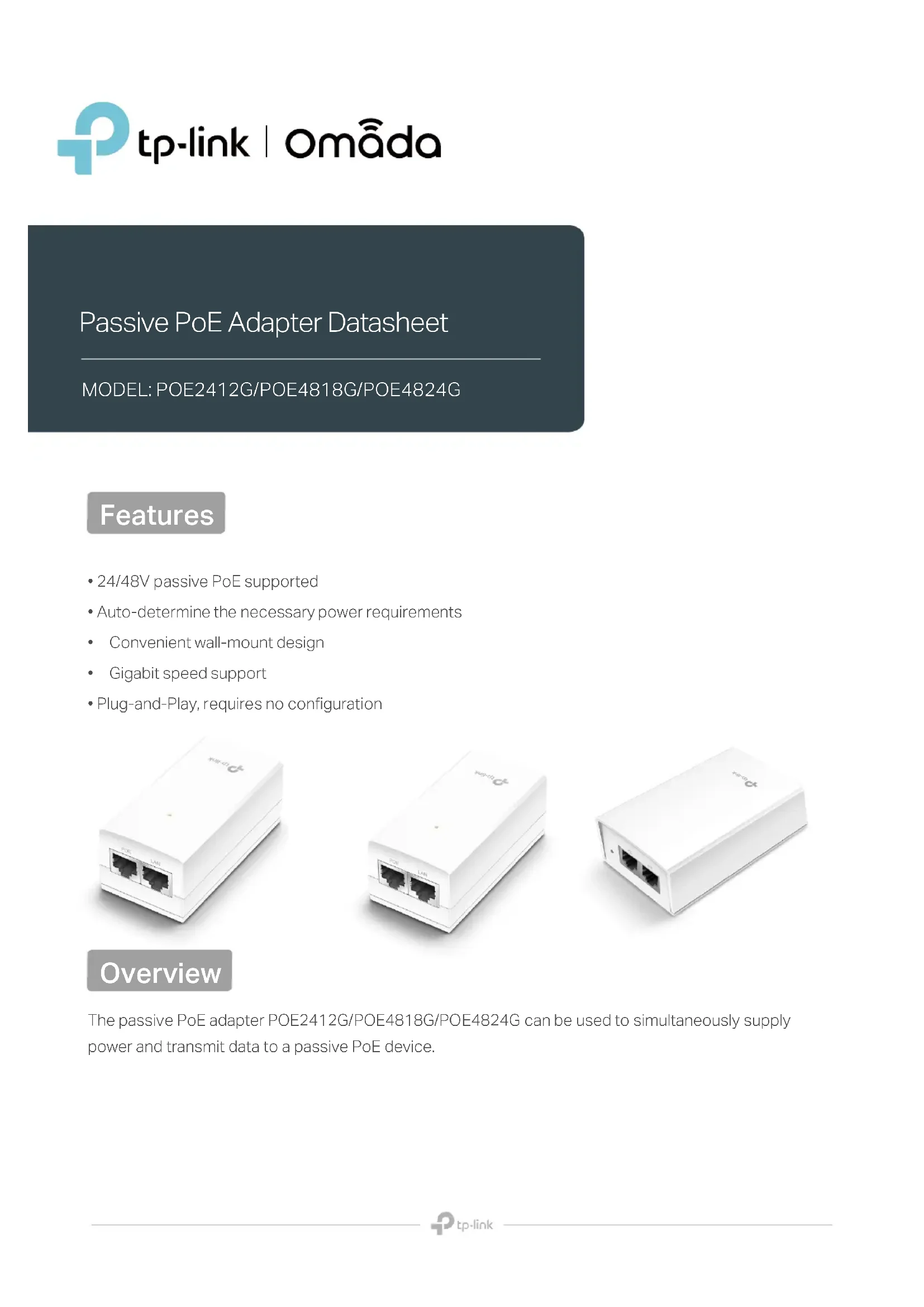

MODE D'EMPLOI POE2412G TP-LINK

Fiche technique de l'adaptateur PoE passif

MODÈLE : POE2412G/POE4818G/POE4824G

Caractéristiques

Prise en charge du PoE passif 24/48 V - Détermination automatique des besoins en énergie - Conception pratique pour montage mural - Prise en charge de la vitesse Gigabit - Plug-and-Play, aucune configuration requise

Présentation

L'adaptateur PoE passif POE2412G/POE4818G/POE4824G peut être utilisé pour fournir simultanément l'alimentation et transmettre des données à un appareil PoE passif.

Spécifications

Product Picture
Model POE2412G	POE4818G POE4824G
Interface	2 10/100/1000Mbps RJ45 PortAUTO Negotiation/AUTO MDI/MDIX1 AC POWER INPUT PORT
Network Media	10BASE-T: UTP category 3, 4, 5 cable (Max 100m)EIA/TIA-568 1000 STP (Max 100m)100BASE-TX: UTP category 5, 5e cable (Max 100m)EIA/TIA-568 1000 STP (Max 100m)1000BASE-T: UTP category 5, 5e, 6 cable (Max 100m)
Output Voltage	24VDC (Max. 12W)	48VDC (Max. 18W)	48VDC (Max. 24W)
LED Indicator	PWR
Dimensions ( W x D x H )	3.4*1.7*1.4 in.(85.8mm*43.9mm*35mm)		4.3*2.3*1.5in.(110mm*57mm*38.8mm)
Ce [tifcation]	FCC, CE, RoHS
PackageContents	24V 12W Passive PoE AdapterPOE2412G Power CordWall Mounting Kits	48V 18W Passive PoE AdapterPOE4818G Power CordWall Mounting Kits	48V 24W Passive PoE AdapterPOE4824G Power CordWall Mounting Kits
Environment	Operating Temperature:POE4818G/POE4824G: 0°C to 40°C (32°F to 104°F)POE2412G: 0°C to 45°C (32°F to 113°F)Storage Temperature: -40°C~70°C (-40°F~158°F)Operating Humidity: 10%~90% non-condensingStorage Humidity: 5%~90% non-condensing

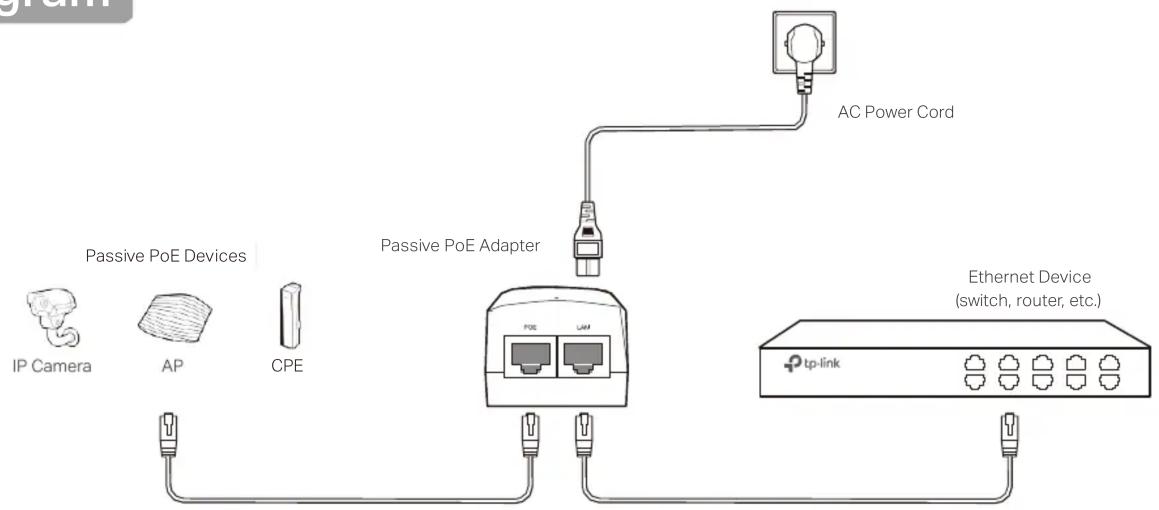

Schéma

www.tp-link.com

Les spécifications sont sujettes à modification sans préavis. Toutes les marques et noms de produits sont des marques déposées ou des marques commerciales de leurs détenteurs respectifs. © 2023 TP-Link
