Type de produit	Commutateur connecté Wi-Fi avec compteur électrique
Marque	Shelly
Modèle	Plus 1PM Mini
Dimensions (HxLxP)	29 x 34 x 16 mm
Poids	env. 20 g
Alimentation électrique	110 - 240 V AC, 50/60 Hz
Consommation électrique	≤ 1,2 W
Courant de commutation max AC	8 A
Mesure de la puissance	Oui
Protection contre les surpuissances	Oui
Protection contre les surintensités	Oui
Protection contre les surtensions	Oui
Protection contre la surchauffe	Oui
Connectivité Wi-Fi	802.11 b/g/n, 2,4 GHz
Connectivité Bluetooth	4.2
Portée Wi-Fi extérieure	jusqu'à 50 m
Portée Wi-Fi intérieure	jusqu'à 30 m
Portée Bluetooth extérieure	jusqu'à 30 m
Portée Bluetooth intérieure	jusqu'à 10 m
Programmations	20 actions programmables
Webhooks (actions URL)	20 avec 5 URLs par hook
Scripts	Oui (mJS)
MQTT	Oui
Température ambiante	-20 °C à 40 °C
Humidité	30 % à 70 %
Altitude maximale	900 m
Nettoyage	Avec un chiffon sec
Sécurité	Installation par un électricien qualifié ; ne pas ouvrir
Normes	Conforme aux directives 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE

FOIRE AUX QUESTIONS - Plus 1PM Mini Shelly

Comment installer le Shelly Plus 1PM Mini ?

L'installation doit être effectuée par un électricien qualifié. Coupez le disjoncteur, vérifiez l'absence de tension, puis connectez les fils selon le schéma : L (phase), N (neutre), O (sortie vers la charge) et SW (interrupteur/bouton). Suivez les consignes de sécurité dans la notice.

Puis-je utiliser Shelly Plus 1PM Mini sans l'application Shelly ?

Oui, le dispositif peut fonctionner sans l'application via son interface Web intégrée (accessible en mode point d'accès ou sur le réseau Wi-Fi). Il est également compatible avec d'autres services domotiques via HTTP, MQTT et Webhooks.

Quelles sont les protections intégrées ?

Le Shelly Plus 1PM Mini intègre des protections contre les surpuissances, surintensités, surtensions et surchauffes. Cela permet de sécuriser l'appareil et les charges connectées.

Quel est le courant de commutation maximal ?

Le courant de commutation maximal en alternatif est de 8 A sous une tension de 110-240 V AC. Ne dépassez pas cette limite pour éviter d'endommager le dispositif.

Comment connecter le Shelly Plus 1PM Mini au Wi-Fi ?

Après la mise sous tension, le dispositif crée un point d'accès Wi-Fi nommé 'ShellyPlus1PM-...'. Connectez-vous à ce réseau (mot de passe : shelly1pm) puis accédez à http://192.168.33.1 pour configurer le Wi-Fi de votre domicile via l'interface Web.

Que faire si le dispositif ne s'allume pas ?

Vérifiez d'abord que l'alimentation est bien présente (tension 110-240 V AC) et que le disjoncteur est enclenché. Assurez-vous que les connexions sont correctes (L, N). Si le problème persiste, le dispositif est peut-être défectueux ; contactez un professionnel.

Peut-on contrôler le Shelly Plus 1PM Mini à distance ?

Oui, une fois connecté à votre réseau Wi-Fi, vous pouvez le contrôler à distance via l'application Shelly Smart Control ou le Shelly Cloud (https://control.shelly.cloud). Vous pouvez aussi utiliser son API HTTP depuis n'importe où sur Internet.

Est-il compatible avec le protocole MQTT ?

Oui, le Shelly Plus 1PM Mini prend en charge MQTT. Vous pouvez le configurer dans les paramètres de l'interface Web pour qu'il communique avec un broker MQTT, permettant une intégration avec des systèmes domotiques comme Home Assistant.

Quelles sont les dimensions du Shelly Plus 1PM Mini ?

Les dimensions sont de 29 mm de hauteur, 34 mm de largeur et 16 mm de profondeur. Son format compact permet une installation dans les boîtiers d'encastrement ou les tableaux électriques.

Comment réinitialiser le Shelly Plus 1PM Mini aux paramètres d'usine ?

Pour réinitialiser, maintenez le bouton (situé sur le boîtier) enfoncé pendant 10 secondes jusqu'à ce que la LED clignote en rouge. Le dispositif redémarrera en mode point d'accès avec les paramètres par défaut.

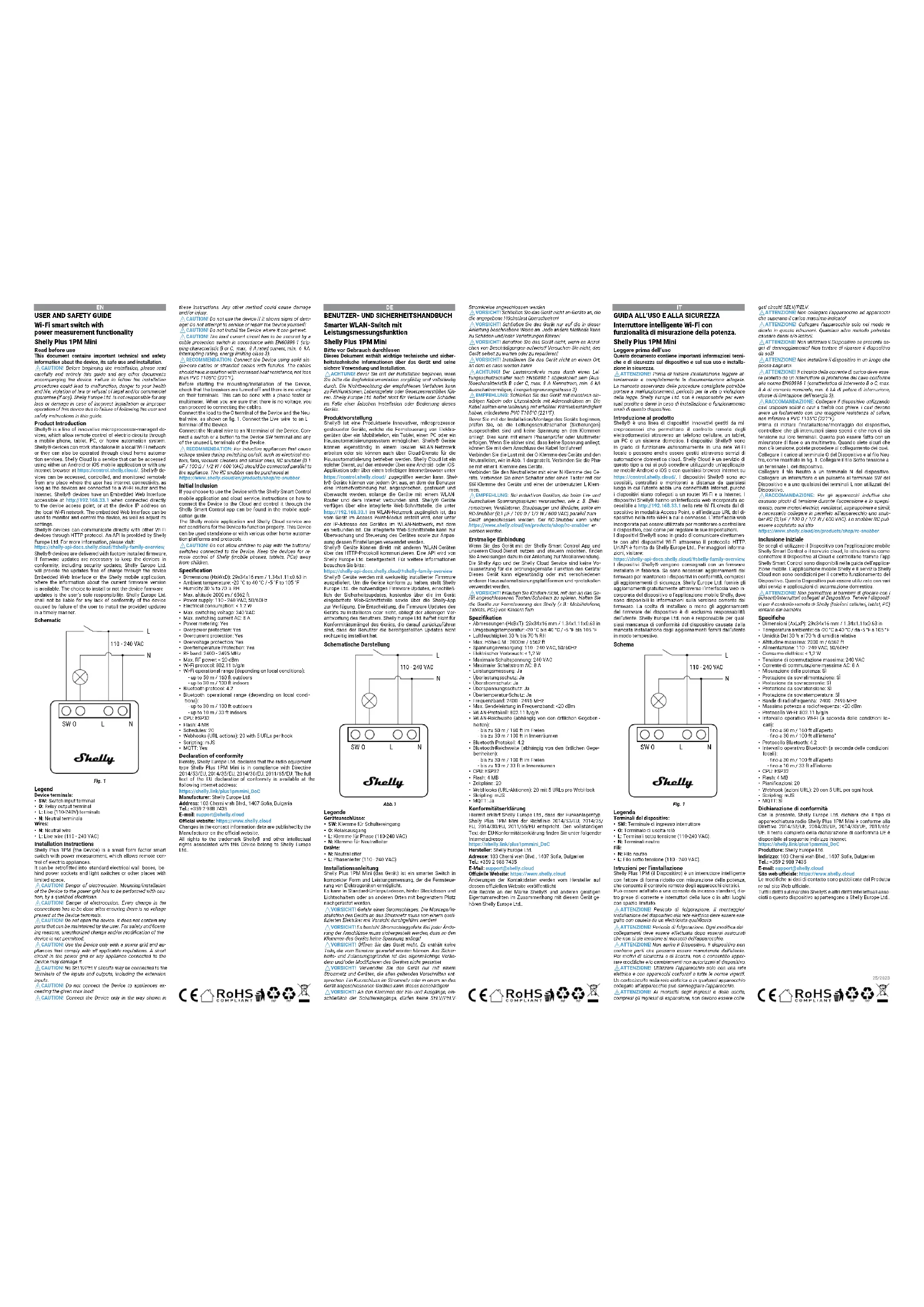

MODE D'EMPLOI Plus 1PM Mini Shelly

E. Cable de l'acte (110 - 240 VCA)

Commutateur connecté Wi-Fi

avec compteur électrique

Shelly Plus 1PM Mini

À lire avant utilisation

Ce document contient des informations techniques et des consignes de sécurité importantes concernant le dispositif, son utilisation et son installation.

ATTENTION ! Avant de commencer l'installation, veuillez lire attentivement et entièrement cette notice d'utilisation. Le non-respect des procédures recommandées peut entraîner un dysfonctionnement, représenter un danger ou être une violation de la loi. Shelly Europe Ltd. n'est pas responsable des pertes ou des dommages causés lors d'une installation ou utilisation inadéquate de ce dispositif.

Présentation du produit

Shellyl® est une gamme de dispositifs innovants gérés par microprocesseur, qui permettent de contrôler à distance les apparels électriques par le biais d'un téléphone portable. En effet que nous seient pas la nette des déposures, nous se sont passifs Shellyl peuvent fonctionner de manière anonyme connectés au WiFi ou ils peuvent également être exploité par des services domotiques depuis le Cloud. Shellyl Cloud est un service qui peut être utilisé depuis l'application Application (IP) et de la nette de position. On finit sur l'activité du point de access, https://control.shellyl.com/. Les dispositifs Shellyl peuvent être utilisés et contrôléts à distance depuis n'importe quel endroit où l'utilisateur dispose d'une connexion Internet, condition que les dispositifs soient connectés au WiFi et a été installé dans le point de access, en nombre de 25 ans pour la nette de access grée accessible à l'adresse suivante http://192.168.33.1 au sein du réseau WiFi, créée par le dispositif en mode point d'accès sans fil ou à l'adresse URL du dispositif sur le réseau WiFi auquel it est connecté. L'interface Web integrée peut plusir un contrôle de access et un contrôle de dispositif ainsi pour ajuster ses paramètres.

Les dispositifs Shelly® peuvent communiquer directement avec d'autres dispositifs connectés en Wi-Fi par le biais du protocole HTTP. Une API est fournie par Shelly Europe Ltd.. Pour plus d'informations, veuillez visiter :

https://shelly-api-docs.shelly.cloud/#shelly-family-overview Les dispositifs Shelly® sont livrés avec un micrologiciel (firmware) pré-installé. Si des mises à jour du sont nécessaires pour maintenir les dispositifs conformés ainsi que mettre à jour les consignes de sécurité, Shelly Europe Ltd. les fournira gratuitement depuis l'interface Web intégrée au dispositif ou depuis l'application Shelly, où les informations sur la version actuelle du micrologiciel sont disponibles. Le choix d'installer ou non les mises à jour du micrologiciel du dispositif relève de la seule responsabilité de l'utilisateur. Shelly Europe Ltd. n'est aucunement responsable de tout manque de la conformité du dispositif causé par le fait que l'utilisateur n'a pas installé les mises à jour fournies en temps voulu.

Schéma

Bornes du dispositif

• SW : Borne d'entrée de l'interrupteur

• U : Borne de sortie du relais • L : Borne nevrile Phase (110 040 VAG)

1. Some pour la Phase (110 246 VAC)

N : Borne pour le Neutre File :

• N : Fil Neutre

• L : Fil Phase (110 - 240 VAC)

Instructions d'installation

Shelly Plus 1PM (le Dispositif) est un commutateur connecté de petit format qui dispose d'un compteur électrique et il permet de contrôler à distance les appareils électriques.

Il peut être installé dans votre tableau électrique, derrière vos prises et interrupteurs ou dans d'autres endroits où l'espace est limité.

ATTENTION ! Risque d'électrocution. Le montage/l'installation du Dispositif sur le réseau électrique doit être effectué avec prudence, par un électricien qualifié.

ATTENTION ! Risque d'electrocution. Chaque modification des connexions doit être effectuée après que vous vous soyez assurés qu'il n'y ait aucune tension aux bornes du Dispositif. ATTENTION ! Ne pas ouvrir le dispositif. Il ne contient aucune pièce pouvant être entretenue par l'utilisateur. Pour des raisons de sécurité et de licence, il est interdit de modifier le dispositif sans autorisation.

ATTENTION ! N'utilisez le Dispositif qu'avec un réseau électrique et des appareils conformes à toutes les réglementations applicables. Un court-circuit sur le réseau électrique ou tout appareil connecté au Dispositif peut l'endommager. ATTENTION ! Aucun circuit SELV/PELV ne peut être bran-

ché aux bornes des entrées et des sorties, y compris les entrées d'extension

ATTENTION ! Ne branchez pas le Dispositif à d'autres appareils dont la charne maximale indiquée est dépassée !

ATTENTION ! Suivez les instructions indiquées pour connecter le Dispositif. Toute autre méthode pourrait engendrer des dommages et/ou des blessures.

ATTENTION ! Ne pas utiliser le dispositif s'il présente des signes de détérioration ! N'essayez pas d'entretenir ou de réparer le Dispositif vous-même !

ATTENTION ! N'installez pas le Dispositif dans un endroit susceptible d'être exposé à l'humidité.

ATTENTION ! Le circuit de charge doit être sécurisé par un interrupteur de protection conforme à la norme EN60898-1 (courbe de déclenchement B ou C, 8 A max., pouvoir de coupure 6 kA min., classe de limitation d'énergie 3).

RECOMMANDATION : Branchez le Dispositif à l'aide de câbles monoconducteurs ou des câbles toronnés avec embouts. Les câbles doivent être dotés d'une isolation offrant une résistance accrue à la chaleur, au moins égale au PVC T105°C (221°F).

Avant de commencer l'installation/le montage du Dispositif, vérifiez que le disjoncteur soit éteint et qu'il n'y ait pas de tension aux bornes. Ceci peut être fait avec un testeur de phase ou un multimètre. Lorsque vous êtes sûrs qu'il n'y a pas de tension, vous pouvez procéder au raccordement des câbles. Branchez la charge à la borne O du Dispositif et au fil Neutre comme indiqué sur l'image 1. Branchez le fil Phase à un borne L du Dispositif.

Branchez le fil Neutre à une borne N du Dispositif. Branchez un interrupteur ou un bouton à la borne SW du Dispositif et à l'une des bornes J, non utilisées du Dispositif.

RECOMMANDATION : Pour les appareils inductifs qui provoquent des pics de tension lors de la mise en marche/arrêt tels que les moteurs électriques, les ventilateurs, les aspirateurs et similaires, un amortisseur de pics de tension pour charges inductives (RC Snubber) (0,1μF / 100 Ω / 1/2 W / 600 V AC) doit être connecté en parallèle à l'appareil. Le RC Snubber peut être acheté dans la boutique :

Intégration initiale

Si vous choisissez d'utiliser le Dispositif avec l'application Shelly Smart Control et le service Shelly Cloud, les instructions pour connecter le Dispositif au Cloud et le contrôler depuis l'application Shelly se trouvent dans le guide de l'application mobile. L'application Shelly et le service Shelly Cloud ne sont pas indispensables au bon fonctionnement du Dispositif. Ce Dispositif peut être utilisé avec d'autres services et applications domotiques.

ATTENTION ! Ne laissez pas les enfants jouer avec les boutons/interrupteurs connectés au Dispositif. Gardez les dispositifs permettant de contrôler Shelly à distance (téléphone portable, tablette, ordinateur), hors de portée des enfants.

Caractéristiques techniques

• Dimensions (HxLxP): 29x34x16 mm / 1.34x1.11x0.63 in

- Temperature ambiante: -20 °C a 40 °C) -5 Pa 103 P

• Humidite : 30 % a 70 % Altitude: maximale: 900

• Alimentation électrique : 110 - 240 V

• Consommation électrique : ≤ 1,2 W

• Tension de commutation maximale

• Courant de commutation max AC : 8 A

- Mesure de la puissance : Oui

• Protection contre les surpuissances : Oui

• Protection contre les surintensites : O

• Protection contre les surtensions : Ou

• Protection contre la surchaume : Oui • Renda de radiofréquences: 2400-2405 ML in

- Duizones de radiofréquences maximale: 1.20 dBm

• Norme Wi-Fi : 802.11 b/a/n

• Portée du Wi-Fi (en fonction des collectivités locales)

- jusqu'à 50 m / 164 ft à l'extérieur

- jusqu'à 30 m / 98 ft à l'intérieur"

• Norme Bluetooth : 4.2

• Portée du Bluetooth (en fonction des collectivités locales):

- jusqu'à 30 m / 98 ft à l'extérieur

- jusqu'à 10 m / 33 ft à l'interieur

. Flash + 4 MB

• Programmations : 20

• Webhooks (actions URL) : 20 avec 5 URLs par book

• Scripts - m.IS

• MQTT : Oui

Déclaration de conformité

Par la présente, Shelly Europe Ltd. déclare que l'équipement radio de type Shelly Plus 1PM Mini est conforme à la directive 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Le texte complet de la déclaration de conformité de l'UE est disponible à l'adresse internet suivante

Site officiel : https://www.ahclry.cloud Les modifications des coordonnées, faites par le fabricant, sont publiées sur le site officiel.

Tous les droits de la marque Shelly® et autres droits de propriété intellectuelle associés à ce Dispositif appartiennent à Shelly Europe Ltd..
