230090 - Lampe SLV - Notice d'utilisation et mode d'emploi gratuit

Marque	SLV
Modèle	230090
Type de produit	Lampe d'extérieur
Tension d'alimentation	230 V ~ 50 Hz
Classe de protection	I
Indice de protection	IP44
Type de douille	GX53
Type d'ampoule recommandée	GX53 (GW max.)
Type de montage	Au sol
Utilisation	Extérieur
Matériau du boîtier	Acier
Joint d'étanchéité	Oui (vérifier lors du changement d'ampoule)
Raccordement électrique	Bornes L, N, terre via boîtier de jonction extérieur (non fourni)
Presse-étoupe	Oui, à serrer
Entretien	Nettoyer avec un chiffon doux et humide
Recyclage	Ne pas jeter aux ordures ménagères, suivre la directive WEEE
Contenu de l'emballage	Lampe, vis de fixation, notice
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - 230090 SLV

Comment changer l'ampoule de la lampe SLV 230090 ?

Coupez d'abord l'alimentation électrique. Laissez refroidir la lampe. Retirez le couvercle, enlevez l'ampoule usée et insérez une nouvelle ampoule GX53 en tournant légèrement vers la droite. Replacez le couvercle en veillant à ce que le joint soit bien en place et vissez en croix.

Puis-je utiliser cette lampe en intérieur ?

Non, cette lampe est conçue pour l'extérieur avec un indice de protection IP44. Son utilisation en intérieur n'est pas recommandée.

Quelle ampoule est compatible avec la lampe SLV 230090 ?

Seules les ampoules de type GX53 sont autorisées. La puissance maximale n'est pas précisée (GW max.) ; veuillez respecter les indications sur la plaque signalétique.

Comment installer correctement la lampe SLV 230090 ?

L'installation doit être effectuée par un électricien qualifié. Fixez la lampe au sol sur une surface stable et non inflammable. Raccordez les fils noir/brun (phase), bleu (neutre) et vert/jaune (terre) via un boîtier de jonction extérieur. Serrez le presse-étoupe.

La lampe fait-elle du bruit en fonctionnement ?

Normalement, la lampe ne doit pas émettre de bruit. Si vous entendez un grésillement, coupez l'alimentation et vérifiez l'ampoule ou l'installation.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous que l'ampoule est correctement installée et fonctionnelle. Si le problème persiste, contactez un électricien qualifié.

Comment nettoyer la lampe SLV 230090 ?

Nettoyez l'extérieur avec un chiffon doux légèrement humide et non pelucheux. N'utilisez pas de produits chimiques agressifs. Assurez-vous que la lampe est hors tension et refroidie avant le nettoyage.

Puis-je utiliser un variateur avec cette lampe ?

Le manuel ne mentionne pas de compatibilité avec un variateur. Il est déconseillé d'utiliser un gradateur sauf indication contraire sur l'ampoule.

Comment recycler la lampe en fin de vie ?

Ne jetez pas la lampe avec les ordures ménagères. Conformément à la directive WEEE, déposez-la dans un point de collecte pour appareils électriques usagés.

La lampe est-elle garantie ?

La durée de garantie n'est pas spécifiée dans la notice. Consultez le revendeur ou le fabricant SLV pour plus d'informations.

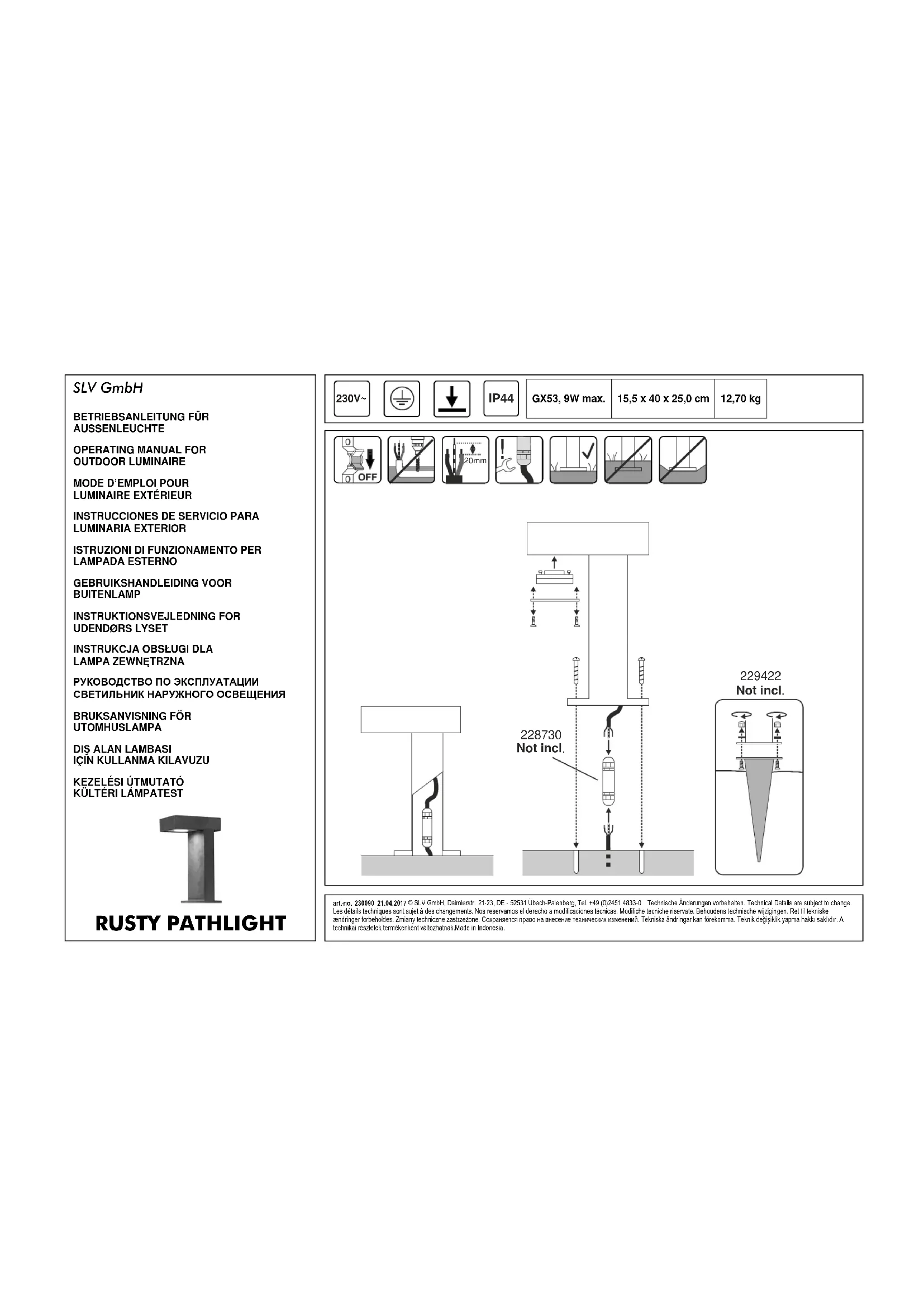

MODE D'EMPLOI 230090 SLV

RENSEIGNEMENT: La surface rouillée fait partie de l'aspect extérieur du produit et ne doit pas être modifiée en coupleur et structure!

Veillez faire soigneusement ce mode d'emploi et conservez-le pour une relecture ultérieure!

Consignes de sécurité

Le non-respect des indications de sécurité peut mener à un risque pour la vie, à des brûlures et à un incendie!

L'installation, le montage et les travaux de raccordement doivent être effectués seulement par un personnel professionnellement qualifié et agréé.

Le produit ne peut être ni changé ni modifié.

N'accrochez ni ne fixez rien au produit, surtout pas de décoration.

• Ne couvrez pas le produit. N'empêchez pas l'air de circuler.

Le pied et la base de la lampe doivent rester dégagés et ne doivent pas être recouverts de terre, de sel etc.

Les trous d'aération ou d'écoulement ne doivent pas être recouverts.

Le luminaire peut être mis en fonction avec un verre de protection intact.

• En cas de dysfonctionnement, le produit ne doit pas être touché. Étendre le produit par l'interrupteur externe, au bon déverrouiller la ligne à fuseau suivant. Dans le cas d'un contact avec le produit et d'une poursuite de son fonctionnement, malgré l'état de dysfonctionnement, persister un danger mortel par décharge électrique ou danger de brûlures! Une dysfonctionnement existé, si

des endommagements apparents surviennent.

• le produit ne fonctionne pas correctement (p. ex., dignoter)
• le produit dégage une fumée abondante ou fait un bruit de

pétiturement.

• une odeur de brûlé se fait sentir.
• une surchauffe se fait remarquer (p. ex. changement de couleur,

aussi sur les surfaces voisines.

La mise en fonction de nouveau ne doit être effectuée qu'après une

réparation et vérification par un personnel qualifié et autorisé

• Le produit n'est pas prévu pour une utilisation par des enfants. Assurez-vous que les enfants ne peuvent être blessés par le produit, p. e. x. par des brûlures aux surfaces très chaudes ou par une recharge électrique. Indications de sécurité complémentaires caractérisées par ce symbole:

Ce produit est aux fins d'éclairage et doit : - être prévu pour une tension de 230V ~50Hz. - uniquement être raccordé selon la classe de protection I (un). - être monté sur un fond stable, lisse et non basculante. - être mis en service sur une surface normale et non inflammable. - ne pas être exposé à des forces mécaniques fortes ou bien des salissures.

L'ampoule / lampe

Afin d'éviter des dégâts aux personnes, au lumiinaire ou à d'autres choses, VEUILLEZ désinstaller la lampe à temps et avant la fin de sa longévité. 1. Coupez d'abord le produit de tous les sources d'alimentation et mettez-le hors tension, laissez la lampe refroidir avant de la changer. Veuillez utiliser pour le luminaire seulement des lampes admissibles. Des données pour les lampes sont signalées sur la plaque d'identification. Lampes autorisées: GX53, GW max. - Changer la lampe

Enlevez le couycle. - Enlevez la lampe usée. La nouvelle lampe est placée dans la douille en la tournant légèrement vers la droite. Fixez le couvercle de nouveau. - Contrôle et nettoyez le joint à chaque ouverture du lampadaire. La surface du joint doit être propre. C'est une mesure pour garantir la protection IP. - Veillez à ce que le joint soit bien mis. Vissez en croix les vis du hublot ou de l'annexe de maintien pour garantir une charge régulière du joint.

Entretien

• Les influences suivantes peuvent avoir des conséquences indérisibles sur la surface du produit : les pluies acides ou le sol acide, une haute teneur en sel dans l'air, des nettoyants basiques et acides, les engrais particulièrement dans les platebandes de fleurs, du sel de déneigement, d'autres substances chimiques (par ex. des produits phytosanitaires). Protégez le produit avec des mesures déquates pour éviter des modifications. Mettez hors tension la totalité du produit et laissez-le refroidir, avant de procéder à des mesures de nettoyage ou d'entretien au produit.
• Veillez nettoyez le produit uniquement avec un chiffon doux, légèrement humidifié, et ne peluchant pas. Veillez respecter S. V. P. les instructions de nettoyage et d'entretien en éventuelles ci-jointes.

Stockage

• Le produit doit être stocké dans un lieu sec, à l'abri de saülé, salissure et de toute charge mécanique. Absence un entreposage dans un environnement humide ou saie. Il est nécessaire de faire contrôler fial par une personne qualifiée avant de le remettre en marche.

Information de recyclage (Union européenne)

Ne recyclez pas le produit avec les ordures ménagères ! Les produits qui présentent ce symbole sont à recycler suivant la directive (WEEE, 2012/19) relative aux déchets d'équipements électriques et électroniques, via des points de collecte pour appareils électriques usagés !

points de collecte pour appareils électriques usagés !

INSTALLATION (seulement par un électricien éprouvé)

Utilisez uniquement les éléments livrés avec ce produit ou bien décrits comme accessoires!

Vérifiez si le produit contient des éléments en vrac. Si c'est le cas, alors que la présence de ces éléments n'est pas signalée explicitement, le produit ne doit pas être installé, ou mis en fonction.

Utilisez le matériel de fixation livré, si et seulement si ce dernier est approprié au fond de montage. Dans le cas contraire, utilisez des éléments de fixation appropriés.

Déballage

• Enlevez avec soin le produit de son emballage, et écartez tous les éléments qui ont servi à la protection lors du transport. Contrôlez l'intégrité du produit après l'avoir extrait de son emballage, et avant tout retraitement. Faites attention au risque de salissures sur les vêtements.

Lieu d'installation

Le produit est seulement approprié pour le montage au sol. - Avertissement : une surface rouillée peut causer des changements de couleur des surfaces voisines. - Le pied et la base de la lampe doivent rester dégagés et ne doivent pas être recouverts de terre, de sel.

Le produit doit uniquement être utilisé conformément au type de protection IP44. IP44: Protection contre les corps étrangers durs > 1.0 mm - Protection contre les éclaboussures provenant de toutes les directions. Choisissez l'emplacement de manière que l'installation ne provoque aucune contrainte (ex: en trichant, en se contorsionnant et...). Si on installe le produit à l'extérieur, il faut respecter les instructions d'installation pour cet emplacement. Ne colmatez pas le produit de cette manière en ajoutant du silicone ou autre matériel de colmatage.

Étapes successives pour installer le luminaire (à titre complètement avant le montage)

• Il y a différents types de fixation

Série de vis (Volume de livraison): Pour la fixation directe de le

luminaire

• Pieu dans le sol (SLV numéro d'article 22942); Pour la fixation de l'aluminaire dans le sol, des filetages et des écrous borgnes inclus.

Raccordement électrique

Le produit doit être coupé individuellement de l'alimentation

electrique.

Utilisez un boîtier de raccordement pour l'extérieur (p. ex. SLV numéro

d'article 228730) pour raccorder le luminaire à la cable de

raccordement.

Pour réaliser le raccordement électrique, connectez le fil électrique

noir ou brun (la phase) du réseau électrique à la borne L et le fil

électrique bleu (fil neutre) du réseau électrique à la borne N. Le fil

ver-jaune (n de terre) du cable de connexion doit être connecté à la

borne de terre 1uminaire

Assurez le presse-étui avec un outil approprié.

Fixez le luminaire à la face de montage

• Installation de la lampe
• Installation de la lampe - Éléments liés à l'air
• Emve2 10000000
• Vissez la lampe dans la douille.

Fixez le couvercle

Veillez à ce que le joint soit bien mis. Vissez en croix les vis du hublot ou

de l'anneau de maintien pour garantir une charge régulière du joint.

Vérifiez le bon fonctionnement et l'attache correcte du luminaire!

numéro d'article 230090 du 21.04.2017 SLV GmbH.

Daimlerstr. 21-23, 52531 Ubach-Palenberg, Germany

Tel. [phone]

Les détails techniques sont sujets à des changements.
