ENV1493 - Sportscam Envivo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra sport / Action cam
Marque	Envivo
Modèle	ENV1493
Résolution vidéo max	1080p (1920x1080) @ 30ips
Résolution photo max	12 Mpx
Angle de l'objectif	170° grand-angle
Format vidéo	.MOV (H.264)
Stockage	Carte Micro SD jusqu'à 32 Go (FAT32)
Batterie	750 mAh, rechargeable
Temps de charge	Environ 3 heures
Temps d'enregistrement	Environ 30 minutes en 1080p (pour 4 Go)
Alimentation	5V / 1A via USB, chargeur secteur ou allume-cigare
Sortie TV	HDMI (NTSC/PAL)
Interface	USB 2.0
Fonction webcam	Oui (compatible avec certains logiciels)
Étanchéité	Boîtier étanche inclus
Accessoires inclus	Boîtier étanche, supports (vélo, casque, voiture), sangles, câble USB, chargeurs, carte Micro SD 8 Go
Langues disponibles	Français, Anglais, Allemand, etc. (12 langues)
Garantie	3 ans fabricant

FOIRE AUX QUESTIONS - ENV1493 Envivo

La carte Micro SD est insérée mais la caméra affiche « Erreur de la carte ». Que faire ?

Formatez la carte Micro SD en FAT32. Vérifiez qu'elle n'est pas verrouillée. La capacité maximale prise en charge est de 32 Go.

La caméra d'action ne se charge pas. Quelles sont les causes possibles ?

Assurez-vous que le câble USB est correctement connecté. Essayez un autre port USB ou un autre adaptateur secteur.

Un accessoire manque dans le paquet. Comment obtenir de l'aide ?

Contactez la ligne d'assistance Envivo pour obtenir un remplacement.

Je n'arrive pas à utiliser l'appareil photo comme webcam. Pourquoi ?

La caméra n'est pas compatible avec tous les logiciels de webcam. Essayez un autre logiciel.

La date et l'heure se réinitialisent régulièrement. Que faire ?

Si la batterie est complètement déchargée ou retirée, la date/heure se réinitialise. Rechargez la batterie et réglez à nouveau.

Est-il possible d'acheter une batterie supplémentaire ?

Oui, contactez le support Envivo pour connaître les options d'achat.

Quelle est la résolution maximale des vidéos ?

La caméra peut enregistrer en 1080p (1920x1080) à 30 ips, ainsi qu'en 720p à 30 ou 60 ips.

Comment monter la caméra sur un vélo ?

Fixez la caméra dans le boîtier étanche, puis montez l'adaptateur et le support de vélo sur le guidon à l'aide des vis fournies. Serrez bien.

Quelle carte mémoire est recommandée ?

Utilisez une carte Micro SD de classe 10, formatée en FAT32, d'une capacité maximale de 32 Go.

La caméra s'allume automatiquement quand je la branche. Est-ce normal ?

Oui, la caméra d'action s'allume automatiquement lorsqu'elle est connectée à une source d'alimentation.

MODE D'EMPLOI ENV1493 Envivo

Montage sur le vélo 8

Montage du Casque/Cadre......8

Car Mount....9

Enregistrer une vidéo....11

Mode d'enregistrement en voiture 11

Mode Photo 12

Mode de Lecture....12

Paramètres....13

Paramètres Vidéo/Photo 13

Paramètres Généraux....13

Chargement 14

Utilisation de la Carte Memoire....14

CONNEXION À UN PC....15

Disque Amovable 15

Webcam 15

Ouverture et fermeture du boîtier étanche 15

CARACTERISTIQUES 16

FAQ 18

DISPOSITION 19

BIENVENUE

Vous avez fait un excellent choix en achetant ce produit de qualité de marque EnVivo.

En faisant cela, vous avez maintenant l'assurance et la tranquillité d'esprit qui vient de l'achat d'un produit qui a été fabriqué selon les plus hauts standards de performance et de sécurité, soutenu par les normes de haute qualité EnVivo.

Nous voulons que vous soyez complètement satisfait de votre achat, ce produit EnVivo est donc couvert par une garantie complète de 3 ans du fabricant et un excellent service après-vente grâce à notre service d'assistance téléphonique dédié.

Nous espérons que vous prendrez plaisir à utiliser votre achat pour des années à venir.

Si vous avez besoin de soutien technique ou si le produit présente des défauts de fabrication, nous vous prions de contacter au plus vite notre ligne d'assistance. Les revendications de produits défectueux effectuées dans la période de garantie de 3 ans seront réparés ou remplacés gratuitement à condition que vous ayez une preuve satisfaisante de l'achat (n'oubliez pas de garder votre ticket de caisse en sécurité!) Cela ne modifie pas vos droits statutaires. Toutefois, sachez que la garantie sera nulle et non avenue si le produit se trouve avoir été délibérément endommagé, mal utilisé ou démonté.

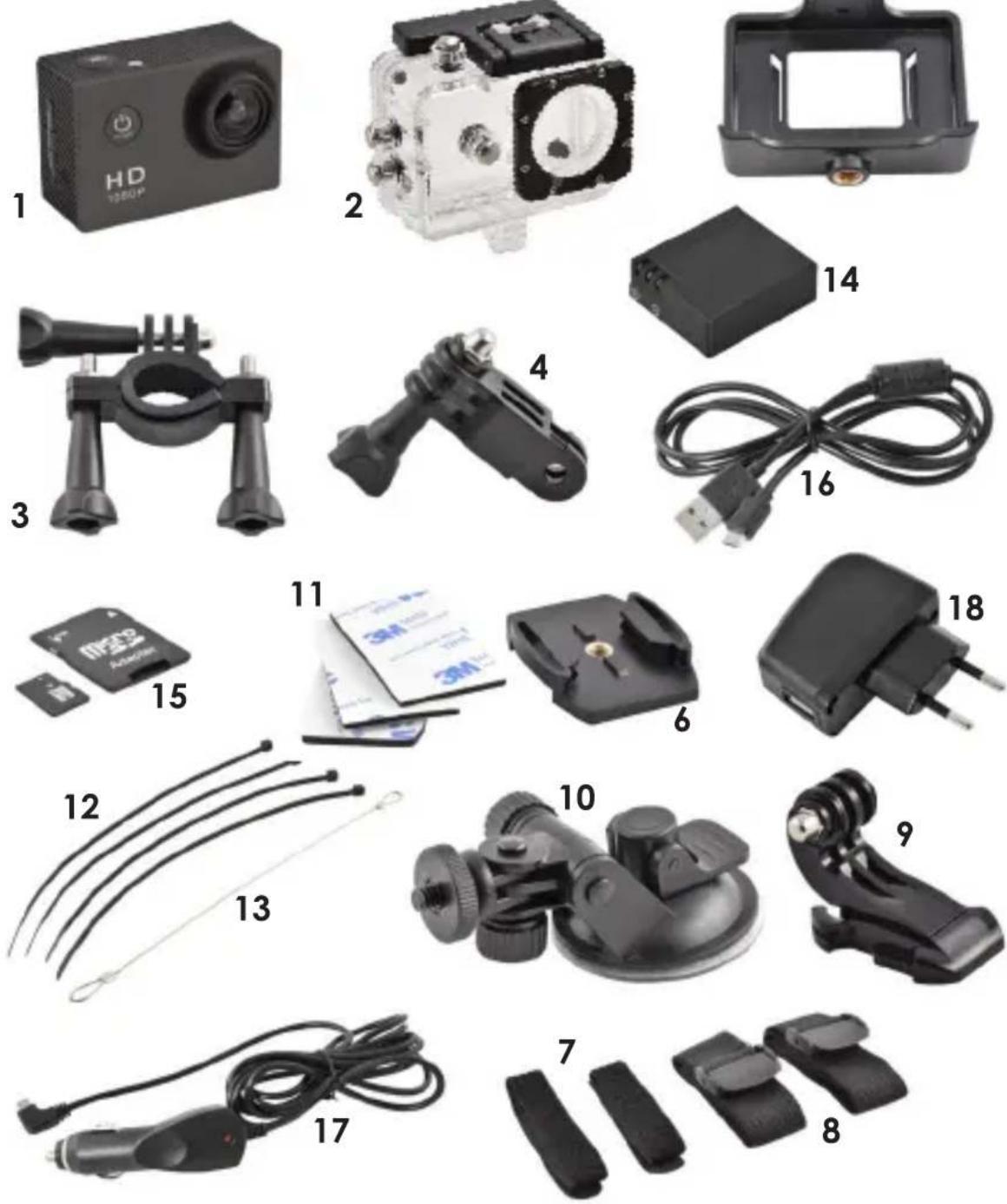

DANS LA BOITE

1. Camera d'Action
2. Boîtier étanche
3. Support de Vélo avec vis
4. Adaptateur avec vis
5. Support de Caméra
6. Pied de caméra
7. 2x Sangles Velcro
8. 2x Sangles Textiles

9. Casque/Cadre montable avec un trou de vis de 3/8

10. Support de voiture

11. Bande 3M
12. 4x bandes en plastique
13. Bande de métal
14. Batterie de 750 mAh
15. Micro SD Card 8 Go
16. Câble USB
17. Chargeur de voiture
18. Chargeur murale

ACCESSOIRES DE MONTAGE

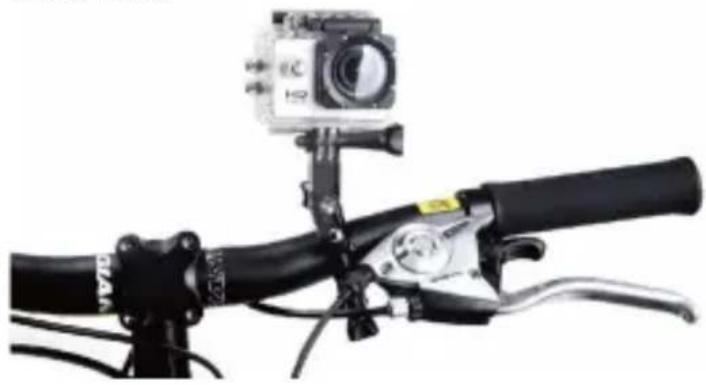

MONTAGE SUR LE VÉLO

1. Monter la Camera (1) dans le boîtier étanche (2).
2. Monter l'Adaptateur (4) dans le boîtier étanche (2), et sécurisé le avec la grande vis.
3. Monter le support de vélo (3) sur l'Adaptateur (4), et sécurisé le avec la petite vis.
4. Monter le support de vélo (3) sur le guidon de votre vélo.

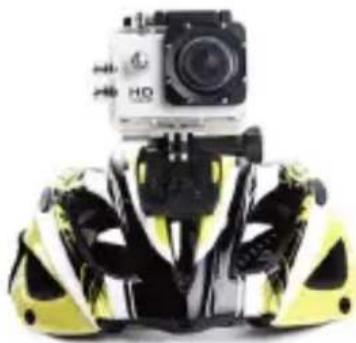

1. Monter l'appareil photo (1) dans le boîtier étanche (2).
2. Monter le support de caméra (6) sur le boîtier étanche (2), et le fixer avec la vis longue.
3. Montez le support de la caméra (6) sur le Casque/Cadre (9) en appuyant le pied de caméra (6) vers l'arrière dans le Casque/Cadre (9).
4. Maintenant, utiliser la bande 3M (11) dans le fond du Casque/Cadre (9), les sangles velcro (7), les sangles textiles (8) ou les bandes en plastique (12) pour fixer à un Cadre, Casque, etc.
5. Pour libérer le pied de caméra (6) du Casque/Cadre (9), appuyez sur les pinces à l'arrière du pied de caméra (6) et le pousser vers l'avant.

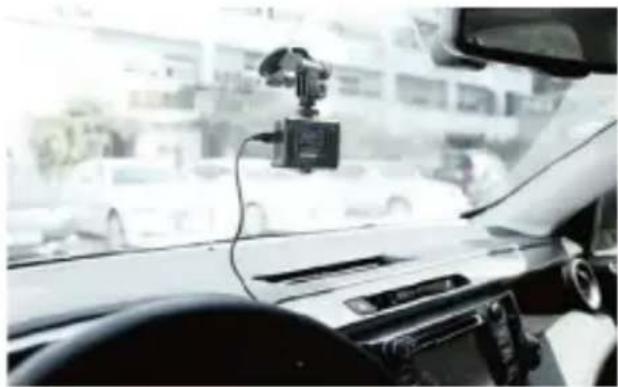

1. Monter la caméra (1) sur le support de la caméra (5).
2. Monter le support de la caméra (5) sur le support de voiture (10).
3. Monter le support de voiture (10) sur le pare-brise de la voiture.
4. Pour régler l'angle, visser la vis supérieure et la vis de côté du support de voiture (10).
5. Pour vous assurer que la caméra (1) ne s'éteigne pas, insérer les câbles USB de chargeurs de voiture (17) dans la caméra (1) et le chargeur de voiture (17) dans la prise allume-cigare 12V de la voiture.

Indicateur Changement de mode OK HD 1060P HDMI USB MIC Objectif Micro SD

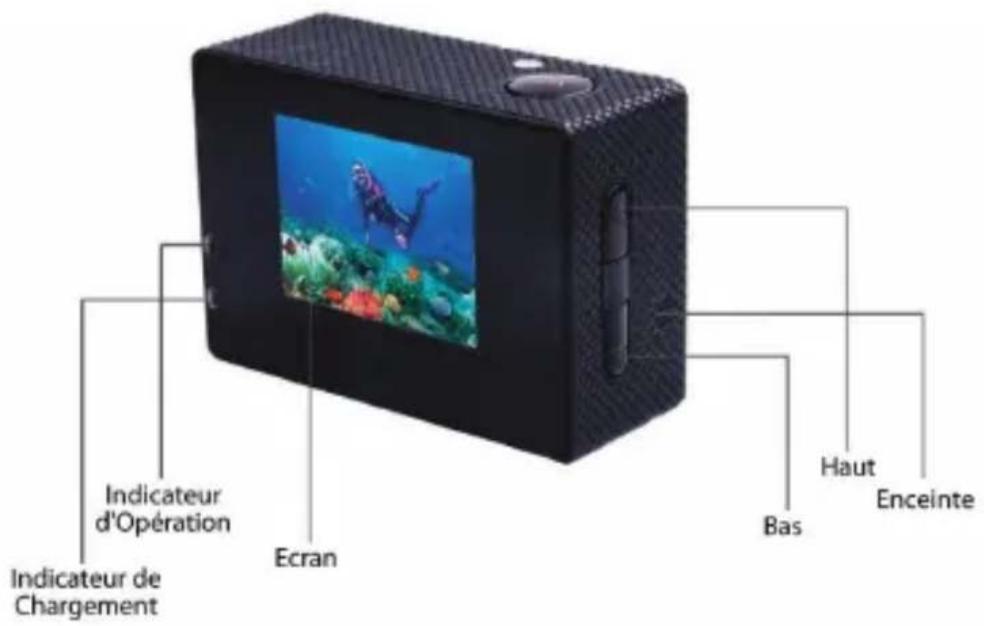

Indicateur d'Opération Ecran Indicateur de Chargement Bas Haut Enceinte

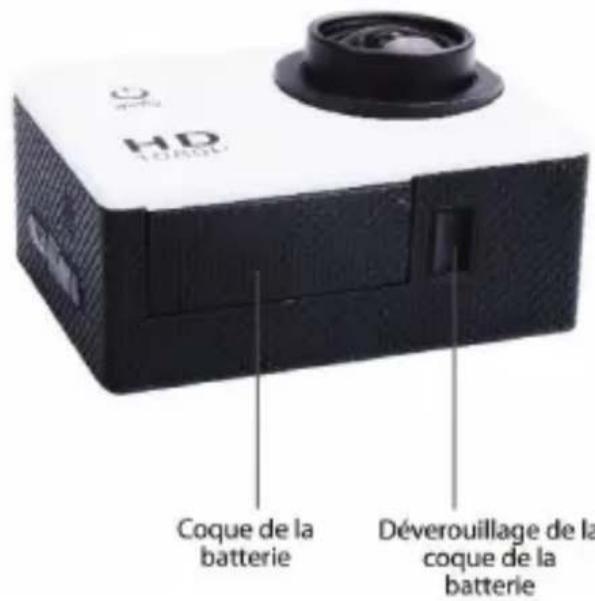

Coque de la batterie Déverouillage de la coque de la batterie

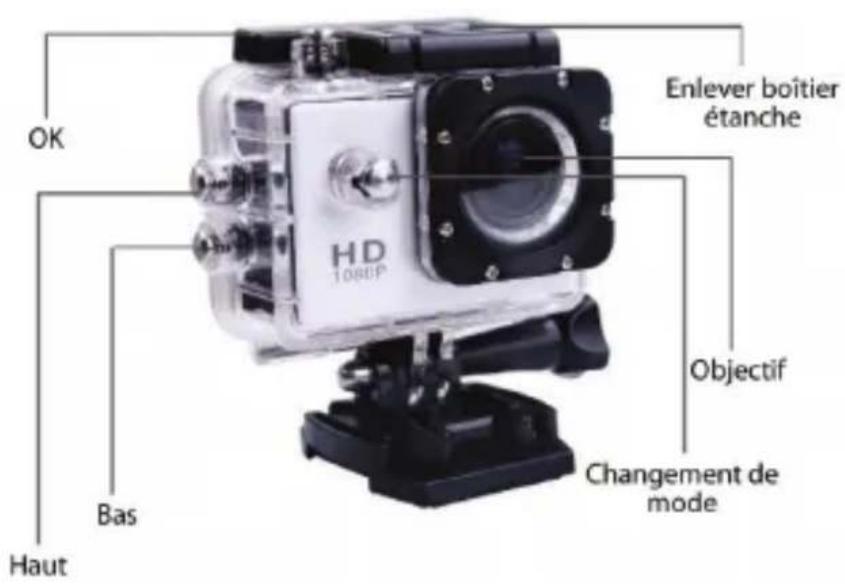

OK Enlever boîtier étanche HD TO8UP Bas Haut Objectif Changement de mode

COMMENCER

DÉMARRAGE/ARRÊT

• Cliquez sur le bouton sur le devant de la caméra pour allumer la caméra.
  • Pour éteindre la caméra, maintenez le bouton pendant 3 secondes.

ENREGISTRER UNE VIDÉO

En mode d'enregistrement vidéo, la caméra permet de garder l'enregistrement vidéo jusqu'à ce que la mémoire de l'appareil photo soit pleine, ou que l'appareil n'ai plus de batterie.

• Insérer la Carte Micro SD.
• Cliquer sur le bouton pour allumer la caméra.
• Cliquer sur le bouton jusqu'à ce que soit visoble dans le coin supérieur gauche, indiquant que l'appareil est en mode d'enregistrement vidéo.
• Pour démarrer l'enregistrement vidéo, cliquer sur le bouton 100 le dessus de l'appareil, il va commencer à enregistrer. Cliquer sur le bouton 100 pour arrêter l'enregistrement.
• Cliquer sur le bouton vers le lorsque l'appareil n'enregistre pas, pour changer facilement la résolution de l'enregistrement vidéo. Il est possible de basculer entre FHD (1080P), 720p @ 60 FPS et 720P @ 30 FPS.
• Cliquer sur le bouton vers le pour entrer dans le menu des paramètres. Pour plus d'informations sur le menu des paramètres, allez au chapitre Paramètres.

Remarque: Si la fonction d'économie d'écran n'est pas disponible, il est toujours possible de voir que c'est en train d'enregistrer, tant que l'indicateur LED sur le côté clignote.

MODE D'ENREGISTREMENT EN VOITURE

En mode voiture, la caméra permet de continuer l'enregistrement vidéo jusqu'à ce que l'appareil fonctionne sur batterie. Si l'appareil est connecté au chargeur de voiture inclus pendant l'enregistrement en mode voiture, cela permet de conserver l'enregistrement à l'infini. La caméra enregistre en boucle, ce qui signifie que seront toujours effacés les plus anciens enregistrements, afin de garder les nouveaux enregistrements lorsque la mémoire est pleine.

• Insérer la Carte Micro SD.
• Cliquer sur le bouton pour allumer la caméra.
• Cliquer sur le bouton jusqu'à ce que soit visible dans le coin supérieur gauche, indiquant que l'appareil est en mode voiture.

• Pour démarrer l'enregistrement vidéo, cliquer sur le bouton sur le dessus de l'appareil, il va commencer à enregistrer. Cliquer sur le bouton pour arrêter l'enregistrement.

• Cliquer sur le bouton vers le lorsque l'appareil n'enregistre pas, pour changer facilement la résolution de l'enregistrement vidéo. Il est possible de basculer entre FHD (1080P), 720p @ 60 FPS et 720P @ 30 FPS.

• Cliquer sur le bouton vers le pour entrer dans le menu des paramètres. Pour plus d'informations sur le menu des paramètres, allez au chapitre Paramètres.

Remarque: Si la fonction d'économie d'écran n'est pas disponible, il est toujours possible de voir que c'est en train d'enregistrer, tant que l'indicateur LED sur le côté clignote.

MODE PHOTO

Dans le mode photo, il est possible de prendre des images, comme un appareil photo normal. Il est possible de basculer entre une qualité d'image de 12MP, 10MP, 8MP, 5MP et 3MP dans ce mode.

• Insérer la Carte Micro SD.
• Cliquer sur le bouton pour allumer la caméra.
• Cliquer sur le bouton jusqu'à ce que soit visible dans le coin supérieur gauche, indiquant que l'appareil est en mode photo.
• Pour prendre une photo, cliquer sur le bouton sur le dessus de l'appareil, il prendre une photo.
• Cliquer sur le bouton vers le pour changer facilement la résolution des photos. Il est possible de basculer entre 12MP, 10MP, 8MP, 5MP and 3MP.
• Cliquer sur le bouton vers le pour entrer dans le menu des paramètres. Pour plus d'informations sur le menu des paramètres, allez au chapitre Paramètres.

MODE DE LECTURE

Dans le menu du mode de lecture, il est possible de lire les enregistrements vidéo/de voiture et les photos prises.

• Cliquer sur le bouton pour allumer la caméra.
• Clique sur le bouton jusqu'à ce que soit visible dans le coin supérieur gauche, indiquant que l'appareil est en mode lecture.
• Utiliser les boutons et pour choisir les dossiers dans lesquels se trouvent les photos/vidéos, cliquer sur le bouton OK
• Dans le dossier, utiliser les boutons et pour sélectionner la photo/vidéo que vous voulez voir.
• Si c'est une vidéo, cliquer sur pour commencer la lecture de la vidéo. Cliquer sur le bouton pour faire pause sur la vidéo ou cliquer sur le bouton pour arrêter la vidéo.

- Si vous voulez supprimer une vidéo maintenez enfoncé le bouton du Bas pendant 2-3 secondes, sélectionnez Supprimer, cliquez sur le bouton OK. Sélectionnez Seul et cliquez sur le bouton OK pour supprimer le fichier actuel. Maintenant, confirmez en sélectionnant Oui et cliquez sur le bouton OK

PARAMÈTRES

Dans le menu des paramètres, il est possible de changer la qualité vidéo/photo pour le mode utilisé par la caméra, lorsque le menu des réglages est entré. Il est également possible de modifier les paramètres généraux.

• Pour entrer dans le menu des paramètres, l'appareil doit être en mode Vidéo, Voiture ou Photo.
• Cliquer sur le bouton vers le pour accéder au menu des paramètres.
• Par défaut, le paramètre Vidéo/Photo est entré. Il est possible de changer entre la vidéo/photo et les paramètres généraux, en cliquant sur le bouton Color lors qu'aucun paramètre n'est mis en surbrillance.
• Utilisez la touche Haut ou Bas pour basculer entre les différents paramètres et validez avec le bouton OK.
• Pour la date / l'heure et les réglages du son, le bouton OK doit être maintenu pendant 2-3 secondes pour passer à la date / heure suivante, ou pour changer les paramètres de réglage du son.

PARAMÈTRES VIDÉO/PHOTO

• Résolution - Modifier la résolution de la vidéo/photo.
• Qualité vidéo - Choisissez la quantité de détails dans les enregistrements.
• Intégration (mode de voiture seulement) - Choisissez combien de temps doit durer chaque enregistrement.
  • Balance des blancs - Réglez la balance des blancs de la vidéo/photo, par défaut, elle est réglé sur auto.
• Ralenti (mode vidéo seulement) - Activer et désactiver le mouvement lent pour l'enregistrement vidéo.
• Date - Définir la date estampillée sur les enregistrements photo/vidéo.
• Mesure - Réglez la mise au point sur Centre, Multi-points ou Point. (Photo uniquement)
• Self-Time - Réglage du délai pour la capture d'image. (Photo uniquement)
• Rafale photo: définissez le nombre d'images que vous souhaitez que la caméra capture en un seul clic. (Photo uniquement)
• Stabilisateur - Activer / désactiver le stabilisateur photo. (Photo uniquement)

PARAMÈTRES GÉNÉRAUX

• Sons - Activé/Désactiver les clics sons, l'enregistrement du son et du volume. Maintenez enfoncé le bouton OK pendant 2-3 secondes pour changer la valeur des paramètres de surbrillance.
• Économie d'énergie - Nombre de minutes avant que la caméra s'éteigne après qu'il n'y ai eu aucune utilisation. Il est recommandé de ne pas désactiver cette fonction, car elle vous aidera à économiser de l'énergie si l'appareil est inutilisé.

• Écran de veille- Définissez combien de minutes doivent s'écouler avant que l'écran s'éteigne. Pour activer l'écran, cliquez sur un bouton.

• Rotation de l'écran - Tourner l'écran à l'envers.

• Sortie TV/FPV - Activer la sortie TV lorsqu'il est connecté à un téléviseur avec le port HDMI.
• Date et heure - Régler la date et l'heure la caméra pour l'horodatage.
• Langue - Définissez la langue préférée.
• Sortie TV - Définissez NTSC ou PAL pour la sortie TV.
• Fréquence Lumineuse - Définissez 50Hz ou 60Hz pour la caméra. Pour l'UE, c'est généralement 50Hz.
• Système - Remise en l'état de la caméra avec les réglages d'usine, ou voir le système et les informations du bon de garantie.
• Format - Formater la carte Micro SD dans la caméra.

Remarque: Pour la date/l'heure et les réglages du son, le bouton OK doit être maintenu enfoncé pendant 2-3 secondes pour passer à la date/heure suivante, ou pour changer les paramètres de réglage du son.

CHARGEMENT

Lorsque votre appareil est à court de batterie, il est temps de le charger à nouveau, et cela peut être fait des façons suivantes. Lorsque l'appareil est complètement chargé, la lumière LED rouge s'éteint.

• L'appareil photo peut être connecté au câble USB, qui devra être inséré dans le chargeur mural USB. Maintenant, connectez le chargeur mural dans la prise murale.
• Branchez le câble USB à la caméra, et l'autre extrémité du câble USB à un port USB disponible sur un ordinateur. De cette façon, vous serez également en mesure d'accéder à la carte Micro SD si elle est dans la caméra pendant la charge.
• La caméra peut également être chargée dans la voiture. Branchez le câble USB du chargeur de voiture à la caméra, et insérez le chargeur de voiture sur la prise allume-cigare 12V de la voiture.

Remarque: La caméra d'action s'allume automatiquement quand elle est connectée à un point d'alimentation.

UTILISATION DE LA CARTE MEMOIRE

Pas de mémoire intégrée disponible dans cette caméra. Assurez-vous d'insérer la carte Micro SD avant d'utiliser la caméra d'action. La taille maximale prise en charge de la carte Micro SD est 32GB

• Insérez la carte Micro SD dans la fente de la carte sur le côté de la caméra d'action jusqu'à ce qu'elle soit verrouillée. Le haut de la carte Micro SD avec le texte doit être pointé le dans la même direction que l'écran LCD, lorsqu'il est inséré.
• Pour retirer la carte Micro SD, appuyez doucement sur le bout de la carte Micro SD vers l'intérieur et elle sortira.

Remarque: Merci de formater la carte Micro SD dans un ordinateur avant de l'utiliser.

CONNEXION À UN PC

Lorsque la caméra est connectée à un PC, elle peut fonctionner avec deux modes différents, disque amovible et Webcam.

DISQUE AMOVIBLE

L'appareil peut fonctionner comme un disque amovible quand une carte Micro SD est insérée dans la caméra.

Branchez l'appareil à un port USB disponible sur votre ordinateur avec le câble USB fourni. La caméra se met automatiquement en marche et après environ 10 secondes, l'écran affiche Connexion. Vous allez maintenant être en mesure d'accéder aux fichiers stockés sur la carte Micro SD dans l'appareil.

WEBCAM

La caméra d'action peut fonctionner comme une webcam sur votre ordinateur.

Branchez l'appareil à un port USB disponible sur votre ordinateur avec le câble USB fourni. Cliquez sur le bouton ⏻Après environ 10 secondes, l'écran affiche Connexion. Maintenant, cliquez sur le bouton Ⓔet l'affichage va maintenant montrer Caméra PC, et vous serez en mesure d'utiliser l'appareil comme une webcam sur votre PC.

Remarque: Pour utiliser la caméra d'action comme une webcam sur votre PC, vous devez utiliser le logiciel de la webcam, et il n'est pas fourni avec le produit. La caméra d'action n'est pas compatible avec tous les logiciels de la webcam.

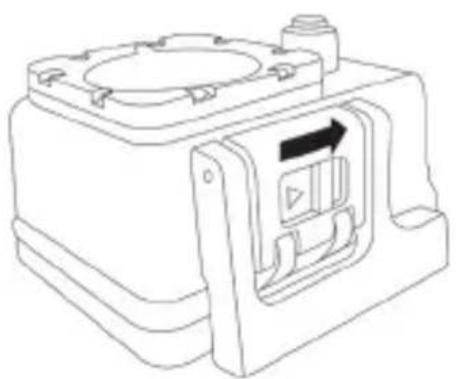

OUVERTURE ET FERMETURE DU BOÎTIER ÉTANCHE

Poussez le verrouillage sur le côté et tirer vers le haut à l'avant de l'écran.

Pour verrouiller le boîtier étanche, cliquez sur le support de la coque LCD d'abord, et poussez ensuite le support vers le bas à l'avant du boîtier étanche.

Objectif: 170^ A+ HD objectif grand-angle

Options de Langues: Anglais / Chinois traditionnel / Chinois simplifié

/ Français / Espagnol / Italien / Portugais /

Allemand / Russe / Japonais / Polonais

Résolution des Vidéos

Enregistrées: 1080P (1920*1080) @ 30FPS

720P (1280*720) @ 60FPS

720P (1280*720) @ 30FPS

Format Vidéo: .MOV

Format de Vidéos

Compressées: H.264

Résolution des Photos: 12MP / 10MP / 8MP / 5MP / 3MP

Stockage: Micro SD max 32GB

Mode de Prise de Vue: Prise de vue unique / Retardateur (OFF / 2S / 10S / Double)

Fréquence de la Source

Optique: 50Hz / 60Hz

Interface USB: USB2.0

Interface Démarrage: 5V / 1A

Capacité de la Batterie: 750 mAh

Temps d'Enregistrement: 1080P / Environ 30 minutes pour 4GB

Temps de Charge: Environ 3 heures

Système d'exploitation

(OS): Windows XP / Vista / 7 / 8 / 10 / Mac OS

Merci de lire les instructions de sécurité avant d'utiliser cette caméra pour un fonctionnement correct et sûr, de manière à l'amener à sa performance optimale et prolonger sa durée de vie.

• Ne pas exposer la caméra vidéo au soleil directement, ni pointer sa lentille à la lumière du soleil. Dans le cas contraire, le capteur d'image de la caméra vidéo peut être endommagé.
• Prenez bien soin de la caméra vidéo et empêchez les particules d'eau ou de sable de pénétrer dans la caméra vidéo quand elle est utilisée sur la plage ou près de l'eau, parce que l'eau, les particules de sable, de poussière ou d'un composant contenant du sel peuvent endommager la caméra vidéo.

- Prenez soin de la caméra vidéo et protégez là des matériaux de poussière et chimiques. Placez-la dans un endroit frais, sec et bien aéré. Ne pas placer la caméra vidéo à haute température, dans un lieu humide ou poussiéreux pour éviter les dommages sur la caméra vidéo.

- Veillez à utiliser la caméra vidéo régulièrement pendant un stockage à long terme. Merci de vérifier si la caméra vidéo peut fonctionner normalement avant de l'utiliser.

- Si la saleté ou des tâches se sont accumulées sur la caméra vidéo ou sur son objectif, utilisez un chiffon doux, propre et sec pour essuyer délicatement. Si la caméra vidéo ou sa lentille est colorée avec des particules de sable, souffler dessus doucement. Ne pas utiliser un chiffon pour essuyer arbitrairement. Sinon, il peut rayer la surface de la caméra vidéo ou de son objectif.

- S'il est nécessaire de nettoyer la surface de la caméra, il faut tout d'abord souffler la poussière de sable accumulée sur cette surface, puis essuyez l'appareil délicatement avec un chiffon ou un tissu applicable à l'équipement optique. Merci d'utiliser l'agent de nettoyage de la caméra vidéo pour essuyer si nécessaire. Ne pas utiliser de solvant organique pour nettoyer la caméra vidéo.

- Ne touchez pas la surface de la lentille avec les doigts.

- Merci de sauvegarder les données si la carte mémoire à l'intérieur de cet appareil numérique est utilisée pour la première fois. Après cela, formater la carte mémoire de cette caméra vidéo à un moment donné.

- La carte Micro SD installée à l'extérieur est fabriquée à partir de composants électroniques précis. Les données peuvent être perdues ou endommagées dans les circonstances suivantes:

1. Une mauvaise utilisation de la carte mémoire.
2. La carte mémoire est pliée, tombée ou a reçue un choc.
3. A été placé sous haute température ou dans un environnement humide ou exposer au soleil directement.
4. Un champ électrostatique ou électromagnétique existe autour de la carte mémoire.
5. Cette carte mémoire est retirée ou l'alimentation est interrompue lorsque cet appareil ou l'ordinateur est connecté à la carte mémoire (par exemple lors de la lecture, l'écriture et la mise en forme).
6. Appuyez sur la surface de la carte de mémoire de contact métallique avec les doigts ou des matériaux métalliques.

FAQ

Q: La carte Micro SD est insérée, mais la caméra affiche Erreur de la carte.
R: Formater la carte Micro SD et assurez-vous que le système de fichiers sur la carte est FAT32.
R: Vérifiez que la carte n'est pas verrouillée.
R: La taille maximale de la carte MicroSD est de 32 Go, veuillez insérer une carte MicroSD plus petite.
Q: La caméra d'action ne se charge pas.
R: Assurez-vous que le câble USB est connecté correctement.
R: Essayez un autre port USB de l'adaptateur PC/USB.
Q: Il manque un accessoire dans le paquet
R: Merci de contacter la ligne d'aide pour l'assistance.
Q: Je n'arrive pas à utiliser l'appareil photo en tant que Webcam
R: Veuillez noter que l'appareil photo ne fonctionnera pas avec tous les logiciels de webcam, essayez un autre logiciel.
Q: La date / heure est réinitialisée.
R: Si la caméra est complètement vidée, la date / heure est réinitialisée.
R: Si la batterie est retirée, la date / heure est réinitialisée.
Q: Est-il possible d'acheter une batterie supplémentaire?
R: Veuillez appeler le support pour obtenir des informations sur la façon d'acheter une batterie supplémentaire

L'équipement électrique et électronique ( EEE ) contient des matières, parties et substances qui peuvent être dangereuses pour l'environnement et nocif pour la santé humaine si les déchets d'équipement électrique et électronique ( WEEE ) ne sont pas gérés correctement.

Les équipements marqués du logo WEEE (comme celui à gauche), ne doivent pas être jetés avec vos déchets domestiques. Contactez votre bureau local de gestion des déchets car ils ont la possibilité de vous donner des détails concernant les possibilités de recyclage dans votre région.

ENVIVO
