MODE D'EMPLOI MN10 CHAUVIN ARNOUX

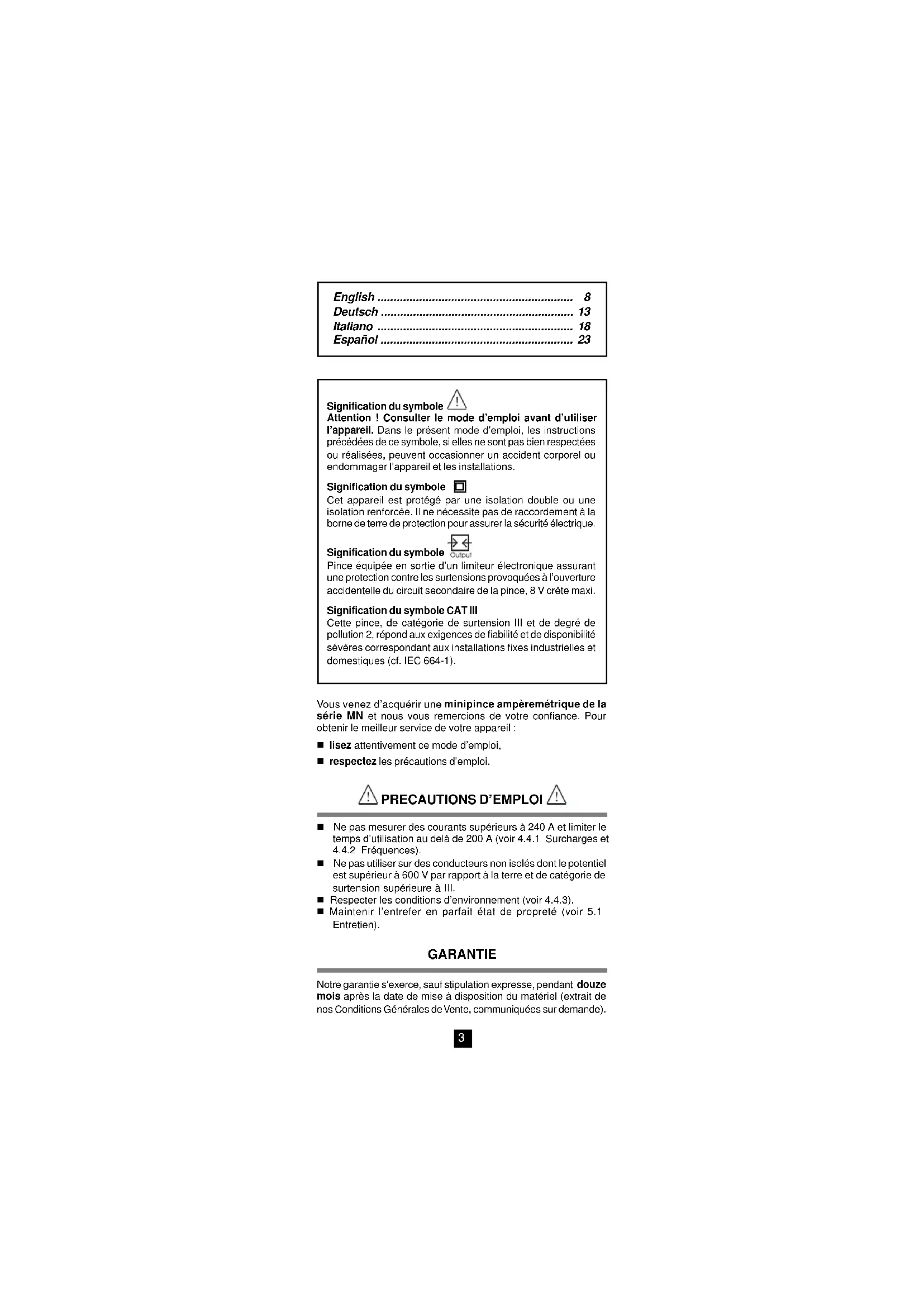

Signification du symbole Attention ! Consulter le mode d’emploi avant d’utiliser l’appareil. Dans le présent mode d’emploi, les instructions précédées de ce symbole, si elles ne sont pas bien respectées ou réalisées, peuvent occasionner un accident corporel ou endommager l’appareil et les installations. Signification du symbole
Cet appareil est protégé par une isolation double ou une isolation renforcée. Il ne nécessite pas de raccordement à la borne de terre de protection pour assurer la sécurité électrique. Signification du symbole Pince équipée en sortie d’un limiteur électronique assurant une protection contre les surtensions provoquées à l’ouverture accidentelle du circuit secondaire de la pince, 8 V crête maxi. Signification du symbole CAT III Cette pince, de catégorie de surtension III et de degré de pollution 2, répond aux exigences de fiabilité et de disponibilité sévères correspondant aux installations fixes industrielles et domestiques (cf. IEC 664-1). Vous venez d’acquérir une minipince ampèremétrique de la série MN et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil : n lisez attentivement ce mode d’emploi, n respectez les précautions d’emploi.
PRECAUTIONS D’EMPLOI
n Ne pas mesurer des courants supérieurs à 240 A et limiter le temps d’utilisation au delà de 200 A (voir 4.4.1 Surcharges et
- n Ne pas utiliser sur des conducteurs non isolés dont le potentiel est supérieur à 600 V par rapport à la terre et de catégorie de surtension supérieure à III. n Respecter les conditions d’environnement (voir 4.4.3). n Maintenir l’entrefer en parfait état de propreté (voir 5.1 Entretien). GARANTIE Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel (extrait de nos Conditions Générales de Vente, communiquées sur demande). English p. 8
- Deutsch p. 13
- Italiano p. 18
- Español p. 234
4.2 Spécifications et références pour commander ........................... 5
5.2 Vérification métrologique - Réparations ..................................... 7
Les minipinces de la série MN sont destinées à la mesure de courants alternatifs, jusqu’à 10 kHz, sur les installations de petites puissances, de 10 mA ~ à 240 A ~. Elles sont utilisables sur tout multimètre ou oscilloscope pour la MN 60. Suivant le modèle (Voir 4.2) : sortie mono ou bicalibre, en courant alternatif, tension alternative ou continue. Elles bénéficient d’une isolation double ou isolation renforcée et de la conformité aux normes internationales, notamment l’IEC 61010-2-032 «pinces ampèremétriques». (Voir 4.6).
(Voir dessin en 7. Annexe) ➊ Sortie douilles ou cordon (suivant modèle) : longueur du cordon 1,50 m et 2 m pour le modèle MN 60. ➋ Commutateur de rapport pour modèles bicalibre. ➌ La flèche en relief sur le dessus du boîtier indique le sens du courant. On considère que le courant circule dans le sens positif lorsqu’il circule du producteur de courant vers le consommateur de courant. Cette orientation de la pince est nécessaire lors d’une mesure de puissance (mesure du courant parallèlement à la tension).
De 200 à 240 A, limiter le temps d’utilisation : 10 minutes de marche et 30 minutes d’arrêt. Pour les modèles MN 08 et 09 ne pas enserrer un conducteur avant de connecter la pince à l’appareil de mesure associé. De la même manière ne pas déconnecter la pince de l’appareil de mesure quand la pince enserre le câble. n Avant de raccorder la pince au multimètre vérifier que ce dernier dispose d’un calibre approprié. n Ouvrir les mâchoires et enserrer le câble parcouru par le courant à mesurer. Centrer au mieux le câble dans les mâchoires. Respecter le sens de la flèche si l’application le nécessite. n Pour lire la mesure, appliquer le coefficient de lecture adéquat (Voir 4.2 «Rapport entrée / sortie»). NB : pour les modèles bicalibre, sélectionner le rapport donnant les meilleures résolution et précision.5
4.1 Conditions de référence
n Température : +20... +26°C n Taux d’humidité : 20... 75 % HR n Conducteur centré dans les mâchoires n Courant sinusoïdal : 48... 65 Hz. n Facteur de distortion : < 1% n Courant continu : absence n Champ magnétique continu : champ terrestre (< 40A/m). n Proximité de conducteurs extérieurs : absence de courant. n Impédance de l’appareil de mesure :
- MN 60 : > 1 MΩ et < 100 pF.
4.2 Spécifications et références pour commander
4.3 Précision et déphasage
NB : Erreur intrinsèque exprimée en % du signal de sortie n Calibre 200 A Intensité en A~ 0,5 à 10 A 10 à 40 A 40 à 100 A 100 à 240 A MN 08 - MN 09 - MN 10 - MN 11 - MN 12 - MN 13 - MN 14 - MN 15 - MN 38 - MN 39 Erreur intrinsèque (1) ≤ 3 % ≤ 2,5 % ≤ 2 % ≤ 1 % Déphasage (2) ≤ 5 ° ≤ 3 ° ≤ 2,5 ° MN 60 Erreur intrinsèque (1) ≤ 3,5 % ≤ 3 % ≤ 2,5 % ≤ 1,5 % Déphasage (2) ≤ 6 ° ≤ 4 ° ≤ 3 ° MN 88 - MN 89 Erreur intrinsèque (1) ≤ 5 % ≤ 3 % ≤ 2 % ≤ 2 % (1) + 0,5 mA (MN 08/09/10/11) ou + 0,5 mV (MN 14/15) ou + 5 mV (MN 12/13/38/39/
60) ou + 50 mV (MN 88/89) (2) Non spécifié
n Calibre 200 A Intensité en A~ 0,1 à 1 A 1 à 20 A 20 à 80 A 80 à 150 A 150 à 200 A MN 21 Erreur intrinsèque ≤ 5 % (1) ≤ 3 % (1) ≤ 1,5 % ≤ 3 % ≤ 5 % Déphasage (2) (2) ≤ 2 ° ≤ 3 ° MN 23 - MN 73 Erreur intrinsèque ≤ 3 % (3) ≤ 2 % (3) ≤ 1 % ≤ 3 % ≤ 7 % Déphasage (2) ≤ 3 ° ≤ 2 ° ≤ 3 ° ≤ 4 ° (1) + 20 µA (2) Non spécifié (3) + 200 µV n Calibre 20 A Intensité en A~ 0,1 à 20 A (24 A maxi) MN 38 - MN 39 Erreur intrinsèque ≤ 1 % + 50 mV MN 60 Erreur intrinsèque ≤ 2 % + 50 mV n Calibre 10 A Intensité en A~ 0,01 à 0,1 A 0,1 à 1 A 1 à 5 A 5 à 12 A MN 71 Erreur intrinsèque ≤ 3 % (1) ≤ 2,5 % ≤ 1 % Déphasage (2) ≤ 5 ° ≤ 3 ° (1) + 0,1 mV (2) Non spécifié n Calibre 2 A Intensité en A~ 0,01 à 0,1 A 0,1 à 1 A 1 à 2 A 2 à 2,4 A MN 73 Erreur intrinsèque ≤ 5 % (1) ≤ 3 % (2) ≤ 1 % (1) + 2 mV (2) + 1 mV
4.4 Conditions d’utilisation
Les minipinces doivent être utilisées dans les conditions suivantes pour satisfaire à la sécurité de l’utilisateur et aux performances métrologiques.
Limiter le temps d’utilisation au-delà de 200 A. Intensité I < 200 A~ 200 A~ < I < 240 A~ Fonctionnement Permanent (1) 10 min de marche et 30 min d’arrêt (1) Avec une fréquence F < 1kHz et un facteur de crête Fc < 3.7
n Utilisation : 40 Hz à 10 kHz. Limiter à 1 kHz si fonctionnement permanent à 200 A~.
4.4.3 Conditions d’environnement
n Utilisation en intérieur n Altitude : < 2000 m n Conditions climatiques : de -10 à +55° C et HR < 85% n Ne pas exposer aux projections d’eau
4.5 Dimensions et masse
n Dimensions hors tout : 135 x 50 x 30 mm n Masse : environ 180 g. n Ouverture des mâchoires : 21 mm n Hauteur des mâchoires ouvertes : 69 mm n Capacité d’enserrage maxi : câble Ø 20 mm ou barre 20 x 5 mm.
4.6 Conformité aux normes internationales
4.6.1 Sécurité électrique (selon IEC 61010-1 et 61010-2-032)
n Double isolation n Degré de pollution 2 n Catégorie d’installation III n Tension de service 600 V
4.6.2 Compatibilité électromagnétique conforme CE
n Émission et immunité en milieu industriel selon EN61326-1.
4.6.3 Protections mécaniques
n Indice de protection IP40 (selon EN60529) avec les mâchoires fermées et IP30 mâchoires ouvertes.
4.6.4 Auto-extinguibilité
Pour la maintenance, utilisez seulement les pièces de rechange qui ont été spécifiées. Le fabricant ne pourra être tenu pour responsable de tout accident survenu suite à une réparation effectuée en dehors de son service après-vente ou des réparateurs agréés.
La pince ne doit pas enserrer de câble et être déconnectée de l’appareil de mesure. Ne pas projeter d’eau sur la pince. n Maintenir l’entrefer des mâchoires en parfait état de propreté. Enlever les poussières avec un chiffon doux et sec. De temps en temps, passer un chiffon imprégné d’huile sur les fers pour éviter la formation de rouille. n Nettoyer le boîtier avec un chiffon légèrement imbibé d’eau savonneuse. Rincer avec un chiffon humide. Ensuite, sécher rapidement avec un chiffon ou de l’air pulsé à 70°C maxi.
5.2 Vérification métrologique - Réparations
n Comme tous les appareils de mesure ou d'essais, une vérification périodique est nécessaire. Nous vous conseillons une vérification annuelle de cet appareil. Pour les vérifications et étalonnages, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux centres techniques MANUMESURE. Renseignements et coordonnées sur demande : Tél. : 02 31 64 51 55 - Fax : 02 31 64 51 72 n Réparations Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre. Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux numéros suivants : 02 31 64 51 55 (centre technique Manumesure), 01 44 85 44 85 (Chauvin Arnoux). Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.8
